基于555定时器的门铃制作摘要：555定时器是集模拟、数字于一体的中规模集成电路，它具有广泛的应用。

本文首先介绍了555定时器的功能，然后根据555定时器能够产生导通、截止和不变的结果，设计出门铃的电路图以及将555定时器和各元器件根据电路图进行焊接，并对组装好的门铃进行调试使之发出叮咚的响声。

关键字：555定时器；控制扬声器；门铃Abstract:555 timer which sets the analog, digital in one of the large scale integrated circuit has been widely used. This paper introduces the 555timerfunction,then based on 555timer can generate conduction, cutoff and invariable result, introduces the design and application of the various components of the bell on the welding work, to the assembled door debugging to emit buzz sound.Key words: 555 timer; control the speaker; doorbell前言本次我们所做的课程设计就是一个基于555定时器的一个电子产品，555定时器是一种结构简单、使用方便灵活、用途广泛的多功能电路。

只要外部配接少数几个阻容元件便可组成施密特触发器、单稳态触发器、多谐振荡器等电路。

它也常作为定时器广泛应用于仪器仪表、家用电器、电子测量及自动控制等方面。

555定时器是美国Signetics 公司1972年研制的用于取代机械式定时器的中规模集成电路，因输入端设计有三个5k Ω的电阻而得名。

叮咚门铃电路设计1．设计指标设计一个叮咚门铃电路，设一个按钮，按下按钮时发出门铃的较高频率“叮”声，松开按钮，发出较低频率的“咚”声。

门铃叮咚声的声音频率和声音持续时间可调。

正常人听力范围在20Hz~20000Hz，而1000Hz~5000Hz则是人耳最敏感的声音频率范围，因此，“叮咚”声最好在这个范围内或者左右。

“叮咚”两声频率要求差距比较大，声音持续时间要求适合。

电路最好能功耗低。

门铃叮咚声的声音频率和声音持续时间可调。

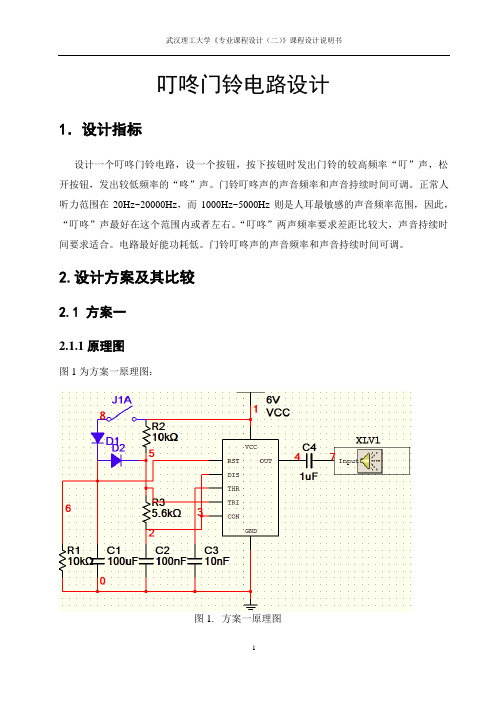

2.设计方案及其比较2.1 方案一2.1.1原理图图1为方案一原理图：图1. 方案一原理图2.1.2电路原理此电路是以NE555为核心组成的叮咚门铃电路。

NE555和R1、R2、R3、D1、D2、C2组成了一个多谐振荡器，SA是门上的叮咚门铃的按钮开关，在平日，按钮开关处于断开的状态，此时C2通过R2R3充电，C2处电压接近电源电压。

由于D1D2的阻截，C1没法充电，因此C1处电压为零，使NE555的4端口一直处于低电平，而NE555的4接口是复位段，低电平使其复位，所以3端口输出为0，扬声器不响。

当闭合J1A时，D1正向导通，通过R1向C1充电，C1处电压升高，NE555的4端为高电平，无法复位，于此同时，C2则通过R3向NE555的7端口放电，它们以及NE555和C3构成了一个多谐振荡器，此时f=1.44/(R+2R3)C2约等于1252Hz（R为D1D2的电阻，约为400欧）松开J1A时，已经充满电的C1开始放电，R2、R3、C2和NE555构成一个多谐振荡器，此时f=1.44/(R2+2R3)C2约等于680Hz2.1.3电路数据R1=10k ；R2=10k ;R3=5.6k ;R4=150 ;C1=100u ；C2=0.1u ；C3=0.01u ；VCC=6.0V 2.1.4数据计算按下J1A之后：叮的频率f=1.44/(2R+2R3)*C2= 1252HzC2充电时间t11<C2*(R3+2R)=0.00059sC2放电时间t12<C2*R3=0.00056s由于叮间隔的间隔特别的小，人耳无法分辨出间断的叮声，所以人们听到的是持续的叮声松开J1A之后：咚的频率f=1.44/（R2+2R3）*C2=680HzC2充电时间t11<C2*(R3+R2)=(1.56e-3)sC2放电时间t12<C2*R3=(5.6e-4)sC1放电时间t=C1*R1=1s咚声持续的时间为:1s2.1.5 调节数据叮的频率：减小R、R3，频率变大，反之则变小；减小C2，频率变大，反之则变小咚的频率:减小R2、R3，频率变大，反之则变小：减小C1，频率变大，反之则变小咚声持续的时间：减小C1、R1，则持续时间变短，反之则变长2.1.6元器件功能R1：给C1充放电R2：J1A断开后，给C2充电R3：给C2充放电C1：充放电控制NE555的4端口的，来控制扬声器的工作C2：充放电来控制NE555，使其发出脉冲波C3：滤波,防止干扰D1、D2：防止闭合SA后，还有电流流过C1使其充电J1A：开关按钮，控制“叮咚”声的开始和叮声的结束扬声器：使其发出叮咚的声2.2方案二2.2.1原理图图2为方案二原理图：图2. 方案二原理图2.2.2电路原理该叮咚电子门铃电路由触发控制电路、音频振荡器A,音频振荡器B和音频输出电路组成。

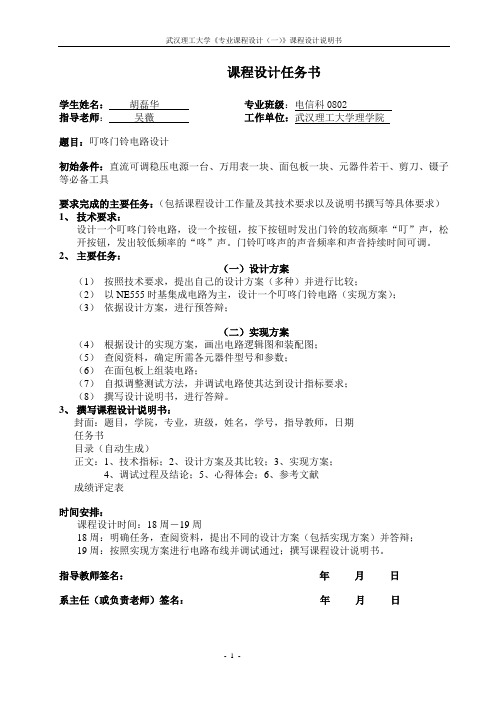

课程设计任务书学生姓名：胡磊华专业班级：电信科0802指导老师：吴薇工作单位：武汉理工大学理学院题目：叮咚门铃电路设计初始条件：直流可调稳压电源一台、万用表一块、面包板一块、元器件若干、剪刀、镊子等必备工具要求完成的主要任务：（包括课程设计工作量及其技术要求以及说明书撰写等具体要求）1、技术要求：设计一个叮咚门铃电路，设一个按钮，按下按钮时发出门铃的较高频率“叮”声，松开按钮，发出较低频率的“咚”声。

门铃叮咚声的声音频率和声音持续时间可调。

2、主要任务：（一）设计方案（1）按照技术要求，提出自己的设计方案（多种）并进行比较；（2）以NE555时基集成电路为主，设计一个叮咚门铃电路（实现方案）；（3）依据设计方案，进行预答辩；（二）实现方案（4）根据设计的实现方案，画出电路逻辑图和装配图；（5）查阅资料，确定所需各元器件型号和参数；（6）在面包板上组装电路；（7）自拟调整测试方法，并调试电路使其达到设计指标要求；（8）撰写设计说明书，进行答辩。

3、撰写课程设计说明书：封面：题目，学院，专业，班级，姓名，学号，指导教师，日期任务书目录（自动生成）正文：1、技术指标；2、设计方案及其比较；3、实现方案；4、调试过程及结论；5、心得体会；6、参考文献成绩评定表时间安排：课程设计时间：18周－19周18周：明确任务，查阅资料，提出不同的设计方案（包括实现方案）并答辩；19周：按照实现方案进行电路布线并调试通过；撰写课程设计说明书。

指导教师签名：年月日系主任（或负责老师）签名：年月日目录1．设计指标 (3)2.设计方案及其比较 (3)2.1 方案一 (3)2.1.1原理图 (3)2.1.2电路原理 (3)2.1.3电路数据 (4)2.1.4数据计算 (4)2.1.5调节数据 (4)2.2 方案二 (5)2.2.1原理图 (5)2.2.2电路原理 (5)2.2.3电路数据 (5)2.2.4数据计算 (5)2.2.5 调节数据 (6)2.3方案三 (6)2.3.1原理图 (6)2.3.2电路原理 (6)2.3.3电路数据 (7)2.3.4参数计算 (7)2.3.5调节数据 (7)2.4方案比较 (7)3实现方案 (8)3.1器件介绍 (8)3.2原理图 (10)3.3电路器件 (10)3.4电路数据 (10)3.5电路原理 (10)3.6参数计算 (11)3.7 调节数据 (11)3.8元器件功能 (11)3.9布线图 (12)3.10思考题 (12)4调试过程及结论 (13)4.1调试过程 (13)4.2 设计结论 (13)5心得体会 (13)6参考文献 (14)叮咚门铃电路设计1．设计指标设计一个叮咚门铃电路，设一个按钮，按下按钮时发出门铃的较高频率“叮”声，松开按钮，发出较低频率的“咚”声。

555门铃电路说明书(总10页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除电子1034秦建目录（一）系统技术指标。

（二）设计方案（思路）、系统框图。

（三）单元电路设计方案、元器件选型方法。

（四）元器件清单。

（五）完整电路图及主要工作原理。

（六）电路安装测试过程记录及疑难解决记录。

（七）小结：收获、体会、建议。

（八）主要参考文献。

（一）系统技术指标设计一个按钮，按下按钮时发出门铃的较高频率“叮”声，松开按钮，发出较低频率的“咚”声。

正常人听力范围在20HZ^20000HZ，而1000HZ^5000HZ则是人耳最敏感的声音频率范围，因此，“叮咚”声最好在这个范围内或者左右。

（二）设计方案（思路）、系统框图本电路是以一块555时基电路为核心组成的双音门铃，它发出的叮咚声音色优美悦耳。

555和R1~R3、D1、D2、C2等组成一个多谐振荡器。

SA为门上的按钮开关，平时处于断开状态。

在SA关断情况下，555的4脚呈低电位，使555处于强制复位状态，3脚输出呈低电位。

当有人按在SA后，电源Vcd通过SA、D3对C1快速充电至Vdd,555的4脚为高电位，555震荡器起振。

此时的振荡器为fc1=(Rd+2R3)C2式中RD为D1、D2的直流电阻，约500欧左右。

此时该振荡器的充电回路为VDD—D2—D2——R3—C2;其放电回路为C2—R3芯片内部放电管。

这时的振荡器频率约为1230HZ。

在门铃按钮SA按过后，由于C1上已充满电荷，即555的4脚呈高电平，555仍会继续震荡，但这时的充电回路为：VDD—R2—R3—C2，充电时间常数加大，放电时间常数仍为R3C2此时有fc1=(Rd+2R3)C2图示参数的震荡频率为680HZ左右，比按压SA时的震荡频率低。

随着C1通过R1的放电，C1上的电压逐渐变低，当降至以下后，555便处于强制复位状态，随即停振。
