基于555定时器的门铃制作摘要:555定时器是集模拟、数字于一体的中规模集成电路,它具有广泛的应用。
本文首先介绍了555定时器的功能,然后根据555定时器能够产生导通、截止和不变的结果,设计出门铃的电路图以及将555定时器和各元器件根据电路图进行焊接,并对组装好的门铃进行调试使之发出叮咚的响声。
关键字:555定时器;控制扬声器;门铃Abstract:555 timer which sets the analog, digital in one of the large scale integrated circuit has been widely used. This paper introduces the 555timerfunction,then based on 555timer can generate conduction, cutoff and invariable result, introduces the design and application of the various components of the bell on the welding work, to the assembled door debugging to emit buzz sound.Key words: 555 timer; control the speaker; doorbell前言本次我们所做的课程设计就是一个基于555定时器的一个电子产品,555定时器是一种结构简单、使用方便灵活、用途广泛的多功能电路。
只要外部配接少数几个阻容元件便可组成施密特触发器、单稳态触发器、多谐振荡器等电路。
它也常作为定时器广泛应用于仪器仪表、家用电器、电子测量及自动控制等方面。
555定时器是美国Signetics 公司1972年研制的用于取代机械式定时器的中规模集成电路,因输入端设计有三个5k Ω的电阻而得名。
实训六555模拟叮咚门铃
一、电路说明
本电路是用NE555集成电路接成的多谐振荡器。
当按下S1,电源经D2对C3充电,当集成电路4脚(复位端)电压大于1V时,电路振荡,扬声器发出“叮”声。
松开按钮S1,C3电容储存的电能经R4电阻放电,但集成电路4脚继续维持高电平而保持振荡,但这时因R1电阻也接入振荡电路,振荡频率变低,使扬声器发出“咚”声。
当C3电容器上的电能释放一定时间后,集成电路4脚电压低于1V,此时电路将停止振荡。
再按一次按钮,电路将重复上述过程。
C3、R4放电时间的长短决定了断开S1后余音的长短,所以要改变余音的长短可调整C3、R4的数值,一般余音不易过长。
二、电路参数
本电路电源电压为4-9V,可采用三节1.5V电池(4.5V)供电,等待电流约为3.5mA,鸣叫电流约为120mA。
三、材料清单
四、PCB布线规则建议
(1)关闭DRC Error Markers。
(2)线宽建议1.5mm(60mil)以上,不小于0.5mm(20mil)。
(3)线间距不小于0.5mm(20mil)。
(4)可放置敷铜。
(5)放置字符串:学号最后两位+名字拼音第一个字母+项目序号。
例如:66号张三同学做实训六,应在电路板焊锡面放置字符串“66ZS06”(按x键翻转为镜像)。
五、钻孔说明
(1)2P接线端子钻孔1.0mm;
(2)DIP8 IC插座、PIN2排针、立式4脚轻触开关S1钻孔0.8mm;
(3)其它器件钻孔0.6mm。

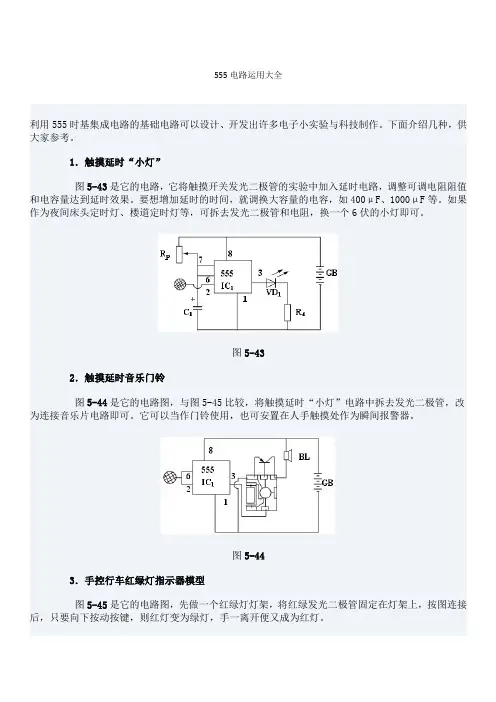

555电路运用大全利用555时基集成电路的基础电路可以设计、开发出许多电子小实验与科技制作。
下面介绍几种,供大家参考。
1.触摸延时“小灯”图5-43是它的电路,它将触摸开关发光二极管的实验中加入延时电路,调整可调电阻阻值和电容量达到延时效果。
要想增加延时的时间,就调换大容量的电容,如400μF、1000μF等。
如果作为夜间床头定时灯、楼道定时灯等,可拆去发光二极管和电阻,换一个6伏的小灯即可。
图5-432.触摸延时音乐门铃图5-44是它的电路图,与图5-45比较,将触摸延时“小灯”电路中拆去发光二极管,改为连接音乐片电路即可。
它可以当作门铃使用,也可安置在人手触摸处作为瞬间报警器。
图5-443.手控行车红绿灯指示器模型图5-45是它的电路图,先做一个红绿灯灯架,将红绿发光二极管固定在灯架上,按图连接后,只要向下按动按键,则红灯变为绿灯,手一离开便又成为红灯。
图5-454.可自动控制的行车红绿灯指示器模型图5-46是它的电路图,只将上图的手控改为磁控,再加上延时电路,就可以将上述模型改为路灯自动控制。
先制作一个街道模型和指示灯架,将干簧管设在指示灯前方的道路模型的下方。
在一辆模型汽车的底部粘一块磁铁。
当汽车行过干簧管上方时,电路导通,红灯变为绿灯,汽车继续向前行驶,由于延时电路作用,使绿灯亮一段时间,保证汽车驶过路口。
需要注意的是根据汽车模型的速度,调整干簧管的位置和电路延时的时间。
图5-465.灯塔模型先用硬纸做一个灯塔模型。
图5-47是它的电路图,它只取闪光电路的一部分——一个绿发光二极管作为塔灯。
最后调整好闪烁时间。
图5-476.夜间打灯光靶图5-48是它的电路图,它与闪光电路相比,集成电路的脚①是单独与负极连接,而电容与R5却是经过干簧管与负极连接。
先按图14做一个一碰便可以翻倒的靶牌。
在靶子的底部固定一块磁铁,将电路中的干簧管固定在与磁铁相对应的支架底板上。
绿色发光二极管放置在靶心位置上,红色发光二极管诱因在支架的底部。

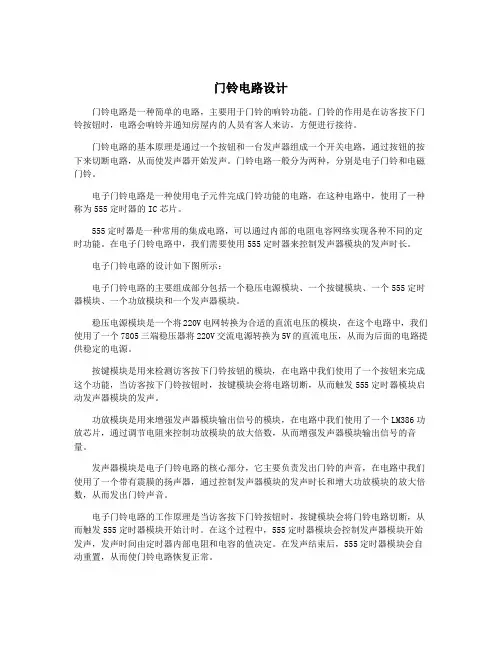

门铃电路设计门铃电路是一种简单的电路,主要用于门铃的响铃功能。
门铃的作用是在访客按下门铃按钮时,电路会响铃并通知房屋内的人员有客人来访,方便进行接待。
门铃电路的基本原理是通过一个按钮和一台发声器组成一个开关电路,通过按钮的按下来切断电路,从而使发声器开始发声。
门铃电路一般分为两种,分别是电子门铃和电磁门铃。
电子门铃电路是一种使用电子元件完成门铃功能的电路,在这种电路中,使用了一种称为555定时器的IC芯片。
555定时器是一种常用的集成电路,可以通过内部的电阻电容网络实现各种不同的定时功能。
在电子门铃电路中,我们需要使用555定时器来控制发声器模块的发声时长。
电子门铃电路的设计如下图所示:电子门铃电路的主要组成部分包括一个稳压电源模块、一个按键模块、一个555定时器模块、一个功放模块和一个发声器模块。
稳压电源模块是一个将220V电网转换为合适的直流电压的模块,在这个电路中,我们使用了一个7805三端稳压器将220V交流电源转换为5V的直流电压,从而为后面的电路提供稳定的电源。
按键模块是用来检测访客按下门铃按钮的模块,在电路中我们使用了一个按钮来完成这个功能,当访客按下门铃按钮时,按键模块会将电路切断,从而触发555定时器模块启动发声器模块的发声。
功放模块是用来增强发声器模块输出信号的模块,在电路中我们使用了一个LM386功放芯片,通过调节电阻来控制功放模块的放大倍数,从而增强发声器模块输出信号的音量。
发声器模块是电子门铃电路的核心部分,它主要负责发出门铃的声音,在电路中我们使用了一个带有震膜的扬声器,通过控制发声器模块的发声时长和增大功放模块的放大倍数,从而发出门铃声音。
电子门铃电路的工作原理是当访客按下门铃按钮时,按键模块会将门铃电路切断,从而触发555定时器模块开始计时。
在这个过程中,555定时器模块会控制发声器模块开始发声,发声时间由定时器内部电阻和电容的值决定。
在发声结束后,555定时器模块会自动重置,从而使门铃电路恢复正常。
ne555叮咚门铃课程设计一、课程目标知识目标:1. 学生能理解NE555定时器的工作原理,掌握其电路组成及应用方法。
2. 学生能了解门铃电路的设计原理,掌握叮咚门铃的制作步骤。
3. 学生能了解并掌握基础电子元件的使用,如电阻、电容、二极管等。
技能目标:1. 学生能通过动手实践,完成NE555叮咚门铃的制作,提高动手操作能力。
2. 学生能运用所学知识,分析并解决实际问题,培养问题解决能力。
情感态度价值观目标:1. 学生通过参与课程实践,培养对电子技术的兴趣,激发学习热情。
2. 学生在小组合作中,学会互相帮助,培养团队协作精神。
3. 学生在课程实践中,体验创新乐趣,提高创新意识和创新能力。
4. 学生能够关注电子技术在实际生活中的应用,增强学以致用的意识。
课程性质:本课程为电子技术实践课程,旨在通过实际操作,帮助学生掌握基础电子元件的使用和电路制作。
学生特点:六年级学生具有一定的电子技术基础,对实践操作充满兴趣,但需加强团队协作和问题解决能力的培养。
教学要求:注重理论与实践相结合,注重培养学生的动手操作能力、问题解决能力和团队协作精神。
将课程目标分解为具体的学习成果,以便于后续的教学设计和评估。
二、教学内容本课程依据课程目标,结合教材内容,组织以下教学大纲:1. NE555定时器原理及应用-NE555定时器内部结构-NE555定时器工作原理-NE555定时器应用案例2. 基础电子元件介绍-电阻、电容、二极管等元件的作用和选型-电子元件的连接方法3. 叮咚门铃电路设计-门铃电路原理图绘制-叮咚门铃电路元件选型-电路搭建与调试4. 实践操作-学生分组,进行NE555叮咚门铃的制作-教师巡回指导,解答学生疑问-学生完成作品,进行功能测试教学内容安排和进度:第一课时:NE555定时器原理及应用第二课时:基础电子元件介绍第三课时:叮咚门铃电路设计第四课时:实践操作(1)第五课时:实践操作(2)及成果展示教学内容与教材紧密关联,注重科学性和系统性,旨在帮助学生掌握电子技术基础知识,提高实践操作能力。
项目六555叮咚双音门铃项目六 555叮咚双音门铃探亲访友,敲门是经常有的事,遗憾的是存在诸多不便:1、声音太小,往往听不见;太大,影响左邻右舍。
2、门响,不知是敲自家的门还是邻居的门,开门发现不是你的菜。
鉴于此,我们就通过学到的电子技术知识来解决这个问题——555叮咚双音门铃,门外装个按钮,门内装上555叮咚双音门铃和扬声器,有人来时按按钮就会发出“叮咚”声响,绝不会误判,既方便又经济实惠。
一、项目准备与要求1.1 项目准备1、555双音门铃套件,4.5V直流电源或干电池;2、5mm螺丝刀、镊子、斜口钳、烙铁、焊锡、导线、松香;3、万用表、示波器;4、锉刀3把;备用烙铁头、烙铁芯、30W电烙铁各3个;5、教师准备学生实训资料和器具,学生提前上网搜集、查阅资料。
1.2 项目要求1、项目功能要求:组装焊接叮咚双音门铃电路,按下复位按钮时,扬声器发出门铃的较高频率“叮”声,松开按钮,扬声器发出较低频率的“咚”声。
2、项目完成时间:12课时(两天)3、项目知识与技能要求:掌握555叮咚双音门铃电路的组成、工作原理。
了解斯密特触发器和NE555集成定时器的基本原理。
项目六555叮咚双音门铃理解延时电路、RS触发器的原理。
掌握根据电路图进行电路焊接、组装与调试。
掌握测量与故障排除。
二、项目分析2.1 555双音门铃电路与框图图1(b)555双音门铃电路详图图1(c)555双音门铃电路框图2.2 555时基电路内部结构及工作原理:555 时基电路是一种模拟和数字功能相结合的中规模集成器件,内部包括两个电压比较器,三个5K的等值串联电阻(所以叫555),一个 RS 触发器,一个放电管 T 及功率输出级。
成本低,性能可靠,电流最大为0.2A,广泛应用于仪器仪表、家用电器、电子玩具、电子测量及自动控制等方面。
其只需外接少量阻容元件,就可以实现多谐振荡器、单稳态触发器及施密特触发器等脉冲产生与变换电路。
555内部框图和外引脚排列分别如图2、3所示,图4是实物。

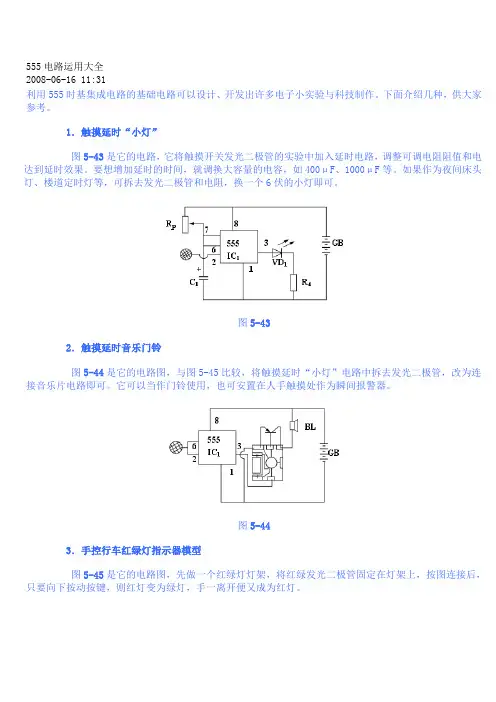

555电路运用大全2008-06-16 11:31利用555时基集成电路的基础电路可以设计、开发出许多电子小实验与科技制作。
下面介绍几种,供大家参考。
1.触摸延时“小灯”图5-43是它的电路,它将触摸开关发光二极管的实验中加入延时电路,调整可调电阻阻值和电容量到延时效果。
要想增加延时的时间,就调换大容量的电容,如400μF、1000μF等。
如果作为夜间床头定时、楼道定时灯等,可拆去发光二极管和电阻,换一个6伏的小灯即可。
图5-432.触摸延时音乐门铃图5-44是它的电路图,与图5-45比较,将触摸延时“小灯”电路中拆去发光二极管,改为连接音乐片电路即可。
它可以当作门铃使用,也可安置在人手触摸处作为瞬间报警器。
图5-443.手控行车红绿灯指示器模型图5-45是它的电路图,先做一个红绿灯灯架,将红绿发光二极管固定在灯架上,按图连接后,只要向下按动按键,则红灯变为绿灯,手一离开便又成为红灯。
图5-454.可自动控制的行车红绿灯指示器模型图5-46是它的电路图,只将上图的手控改为磁控,再加上延时电路,就可以将上述模型改为路灯自动控制。
先制作一个街道模型和指示灯架,将干簧管设在指示灯前方的道路模型的下方。
在一辆模型汽车的底部粘一块磁铁。
当汽车行过干簧管上方时,电路导通,红灯变为绿灯,汽车继续向前行驶,由于延时电路作用,使绿灯亮一段时间,保证汽车驶过路口。
需要注意的是根据汽车模型的速度,调整干簧管的位置和电路延时的时间。
图5-465.灯塔模型先用硬纸做一个灯塔模型。
图5-47是它的电路图,它只取闪光电路的一部分——一个绿发光二极管作为塔灯。
最后调整好闪烁时间。
图5-476.夜间打灯光靶却是图5-48是它的电路图,它与闪光电路相比,集成电路的脚①是单独与负极连接,而电容与R5经过干簧管与负极连接。
先按图14做一个一碰便可以翻倒的靶牌。
在靶子的底部固定一块磁铁,将电路中的干簧管固定在与磁铁相对应的支架底板上。
绿色发光二极管放置在靶心位置上,红色发光二极管诱因在支架的底部。

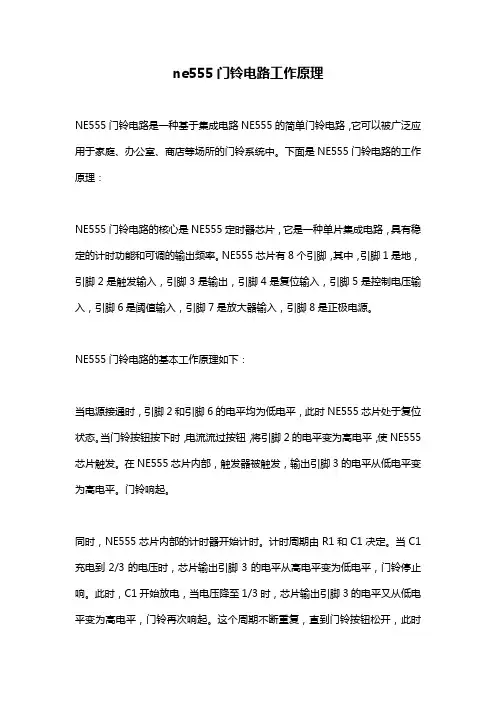

ne555门铃电路工作原理
NE555门铃电路是一种基于集成电路NE555的简单门铃电路,它可以被广泛应用于家庭、办公室、商店等场所的门铃系统中。
下面是NE555门铃电路的工作原理:
NE555门铃电路的核心是NE555定时器芯片,它是一种单片集成电路,具有稳定的计时功能和可调的输出频率。
NE555芯片有8个引脚,其中,引脚1是地,引脚2是触发输入,引脚3是输出,引脚4是复位输入,引脚5是控制电压输入,引脚6是阈值输入,引脚7是放大器输入,引脚8是正极电源。
NE555门铃电路的基本工作原理如下:
当电源接通时,引脚2和引脚6的电平均为低电平,此时NE555芯片处于复位状态。
当门铃按钮按下时,电流流过按钮,将引脚2的电平变为高电平,使NE555芯片触发。
在NE555芯片内部,触发器被触发,输出引脚3的电平从低电平变为高电平。
门铃响起。
同时,NE555芯片内部的计时器开始计时。
计时周期由R1和C1决定。
当C1充电到2/3的电压时,芯片输出引脚3的电平从高电平变为低电平,门铃停止响。
此时,C1开始放电,当电压降至1/3时,芯片输出引脚3的电平又从低电平变为高电平,门铃再次响起。
这个周期不断重复,直到门铃按钮松开,此时
NE555芯片返回复位状态,门铃停止。
总的来说,NE555门铃电路采用了NE555芯片的计时器和触发器功能,实现了一个简单的门铃系统。
它的工作原理简单易懂,实现方便可靠,因此被广泛应用于门铃系统中。
电子1034秦建目录(一)系统技术指标。
(二)设计方案(思路)、系统框图。
(三)单元电路设计方案、元器件选型方法。
(四)元器件清单。
(五)完整电路图及主要工作原理。
(六)电路安装测试过程记录及疑难解决记录。
(七)小结:收获、体会、建议。
(八)主要参考文献。
(一)系统技术指标设计一个按钮,按下按钮时发出门铃的较高频率“叮”声,松开按钮,发出较低频率的“咚”声。
正常人听力范围在20HZ^20000HZ,而1000HZ^5000HZ则是人耳最敏感的声音频率范围,因此,“叮咚”声最好在这个范围内或者左右。
(二)设计方案(思路)、系统框图本电路是以一块555时基电路为核心组成的双音门铃,它发出的叮咚声音色优美悦耳。
555和R1~R3、D1、D2、C2等组成一个多谐振荡器。
SA为门上的按钮开关,平时处于断开状态。
在SA关断情况下,555的4脚呈低电位,使555处于强制复位状态,3脚输出呈低电位。
当有人按在SA后,电源Vcd通过SA、D3对C1快速充电至Vdd,555的4脚为高电位,555震荡器起振。
此时的振荡器为fc1=1.44/(Rd+2R3)C2式中RD为D1、D2的直流电阻,约500欧左右。
此时该振荡器的充电回路为VDD—D2—D2——R3—C2;其放电回路为C2—R3芯片内部放电管。
这时的振荡器频率约为1230HZ。
在门铃按钮SA按过后,由于C1上已充满电荷,即555的4脚呈高电平,555仍会继续震荡,但这时的充电回路为:VDD—R2—R3—C2,充电时间常数加大,放电时间常数仍为R3C2此时有fc1=1.44/(Rd+2R3)C2图示参数的震荡频率为680HZ左右,比按压SA时的震荡频率低。
随着C1通过R1的放电,C1上的电压逐渐变低,当降至0.4V以下后,555便处于强制复位状态,随即停振。
这样,该门铃在初始发高音“叮”声,即所谓“叮咚”音响。
555的输出经R4限,VT1功率管放大后,驱动扬声器发出优美悦耳的叮咚声响。
用NE555制作的叮咚门铃电路制作(付线路板图)
叮咚门铃的制作
一、工作原理:
本电路可以发出音色比较动听的“叮咚”声。
555与VD1、VD2、R1、R2、R3、C2等组成多谐振荡器,平时SB1处于断开状态,此时由于555的4脚R1、C1接地,处于低电平,故555的4脚通过R1,C1接地,处于低电平,故555处于复位状态,3脚也输出低电平。
当SB1被按压后,VCC通过VD1向C1充电,很快使得555的4脚呈现高电平,555开始振荡。
当松开按钮SB1后,由于C1还存在电荷,5 55的4脚仍为高电平,555仍将维持振荡状态,此时的振荡频率比按压SB1时的要低。
随着C1通过R1逐步放电,C1两端电压逐步降低,直至555的4脚为低电平,使得555再次处于复位状态,停止振荡。
因此本电路在SB1按下时发出高音的“叮”声,松开SB1后发出“咚”声。
NE555数字门铃电路的设计第1章引言1.1 课题研究的背景随着现代科学技术的发展,门铃这一常见物品也朝着更加先进的方向改进,由于不同人们对门铃不同需求,常规的门铃已经不能满足市场的需要,门铃的改进与创新也已经成为人们研究的一项课题。
1.2 门铃的发展概况电子门铃的发展可以分为有源有线门铃、有源无线门铃、可视门铃、无源无线门铃几个阶段。
最初的门铃是有源有线型,门铃的发射器与接收器之间是依靠电线连接,发射器发出的信号是通过电线传输至接收器,因而信号比较稳定,也不会发生误响,但是布线比较麻烦,很可能需要凿墙等,因而近几年逐渐淡出市场。
之后无线型门铃便占据了市场,其发射器依靠12V电池供电,接收器依靠电池供电或者接市电。
门铃按钮发射无线信号,室内机的无线信号接收器接收这一无线信号,进而响铃。
避免了连线的问题,使用更加便捷。
基于无线门铃的设计,人们又设计了可视门铃以及无源门铃。
可视门铃顾名思义,既能进行语音通话,而且能看到来访者的图像。
无线可视门铃产品功能:1.可视对讲功能:有客来访,按过门铃,自由对讲通话语音清晰,如在面前。
无源门铃则是采用能量捕获技术的来驱动的无线门铃。
该种无线门铃的发射器完全不需要电池,是依靠手按门铃按钮的能量转换为电能,驱动无线发射电路,实现无线门铃的功能。
1.4 课题研究的主要内容多谐振荡器是电子门铃的主要器件,它对整个门铃电路起到决定性作用。
而LM555则是多谐振荡器的核心器件。
本课题在理论研究的基础上,将对电铃电路进行研究,要求门铃电路能够由开关控制发出“叮咚”的响声,声音尽量大且清晰。
针对电子门铃的功能要求,本文将对以下几个方面进行研究:1.NE555芯片的研究2.多谐振荡电路的的设计;3.如何控制余音的长度;4.如何实现输出功率的放大;在上述研究基础上,设计一个简易门铃,其系统结构框图如图1.1所示,其技术指标如下:等待电流:3.5mA鸣叫电流:120mA图1.1第2章 NE555数字门铃电路的介绍2.1 NE555数字门铃电路的原理与组成本电路是以NE555定时器为核心组成的“叮咚”门铃。
555式简易电子门铃电路的设计方案
简介
本文档旨在提供一种简易的555式电子门铃电路的设计方案。
通过使用555定时器集成电路,我们可以实现一个具有可调节音调和音量的电子门铃。
设计方案
所需材料
- 555定时器集成电路
- 蜂鸣器
- 电阻
- 电容
- 开关
步骤
1. 将555定时器集成电路插入实验板中。
确保引脚正确连接,按照数据手册提供的指南进行连接。
2. 连接蜂鸣器。
将蜂鸣器的一个引脚连接到555定时器集成电路的输出引脚,将另一个引脚连接到电路的地。
3. 添加电阻和电容。
通过在合适的引脚上添加电阻和电容,可以调整门铃的音调和音量。
根据需求选择合适的电阻和电容数值。
4. 连接开关。
通过连接开关,可以控制门铃的启动和停止。
确保开关正确连接到555定时器集成电路。
5. 完成连接后,进行电路的供电测试。
确保电路正常工作并进行适当的调整。
6. 最后,将电路封装在合适的外壳中,并将其安装在需要的位置。
总结
通过使用555式简易电子门铃电路的设计方案,我们可以实现一个具有可调节音调和音量的电子门铃。
这个设计方案简单易懂,
适用于各种门铃的应用场景。
请根据需要购买所需材料,并按照步骤进行连接和调整。
请注意,本设计方案仅为简易门铃电路的示例,并可能需要根据具体需求进行调整和优化。
一些组件的数值和连线可能需要根据具体情况进行变化。
在实际制作过程中,请遵循相应的安全准则并确保正常操作。

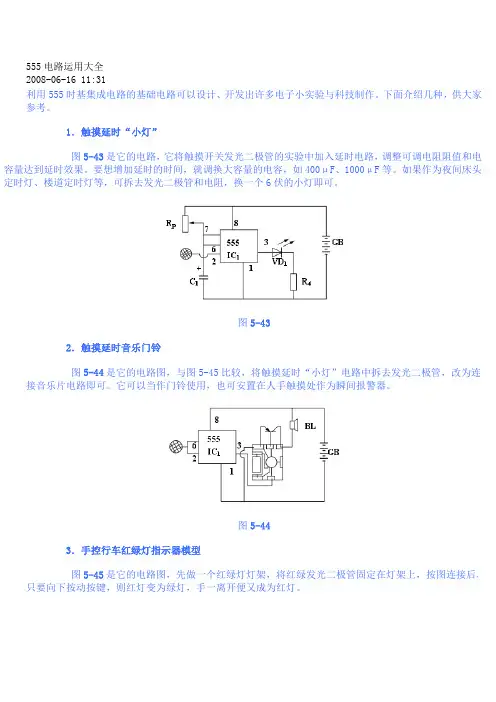

555电路运用大全利用555时基集成电路的基础电路可以设计、开发出许多电子小实验与科技制作。
下面介绍几种,供大家参考。
1.触摸延时“小灯”图5-43是它的电路,它将触摸开关发光二极管的实验中加入延时电路,调整可调电阻阻值和电容量达到延时效果。
要想增加延时的时间,就调换大容量的电容,如400μF、1000μF等。
如果作为夜间床头定时灯、楼道定时灯等,可拆去发光二极管和电阻,换一个6伏的小灯即可。
图5-432.触摸延时音乐门铃图5-44是它的电路图,与图5-45比较,将触摸延时“小灯”电路中拆去发光二极管,改为连接音乐片电路即可。
它可以当作门铃使用,也可安置在人手触摸处作为瞬间报警器。
图5-443.手控行车红绿灯指示器模型图5-45是它的电路图,先做一个红绿灯灯架,将红绿发光二极管固定在灯架上,按图连接后,只要向下按动按键,则红灯变为绿灯,手一离开便又成为红灯。
图5-454.可自动控制的行车红绿灯指示器模型图5-46是它的电路图,只将上图的手控改为磁控,再加上延时电路,就可以将上述模型改为路灯自动控制。
先制作一个街道模型和指示灯架,将干簧管设在指示灯前方的道路模型的下方。
在一辆模型汽车的底部粘一块磁铁。
当汽车行过干簧管上方时,电路导通,红灯变为绿灯,汽车继续向前行驶,由于延时电路作用,使绿灯亮一段时间,保证汽车驶过路口。
需要注意的是根据汽车模型的速度,调整干簧管的位置和电路延时的时间。
图5-465.灯塔模型先用硬纸做一个灯塔模型。
图5-47是它的电路图,它只取闪光电路的一部分——一个绿发光二极管作为塔灯。
最后调整好闪烁时间。
图5-476.夜间打灯光靶图5-48是它的电路图,它与闪光电路相比,集成电路的脚①是单独与负极却是经过干簧管与负极连接。
先按图14做一个一碰便可以翻连接,而电容与R5倒的靶牌。
在靶子的底部固定一块磁铁,将电路中的干簧管固定在与磁铁相对应的支架底板上。
绿色发光二极管放置在靶心位置上,红色发光二极管诱因在支架的底部。
NE555门铃电路图
NE555门铃电路图这里推荐一款悦耳的门铃电路。
电路中555定时器芯片(IC1)连接成多谐振荡器.其输出为低时持续7ms,输出为高时持续235ms。
当IC1输出变低时.晶体管T2导通,使蜂鸣器激活,蜂鸣器放声,并对电容C3充电。
当输出变高时,铃声的声音强度逐渐消退。
此过程反复进行.直至定时电路停止工作为止。
定时电路工作过程如下:短促按压开关S1使电容C1经R1迅速充电。
当C1两端的电压超过场效应晶体管T1的栅极门限电压时,T1开始导通,而且只要C1上的电荷使电压大于此门限电压.这种导通状态就会一直维持下去。
如采用电路中所用的元件值,蜂鸣器大约鸣叫15秒,且其鸣叫声十分悦耳。
这一时间足以让主人听到。
电子课程设计555门铃一、教学目标本课程旨在让学生了解和掌握电子门铃的基本原理和制作方法,通过学习555定时器的工作原理和应用,培养学生运用电子知识解决实际问题的能力。
具体目标如下:1.了解555定时器的基本结构和功能;2.掌握555定时器在电子门铃中的应用原理;3.了解电子门铃的电路组成和调试方法。
4.能够阅读电子电路图,理解电路元件的作用;5.能够使用基本的电子测量仪器,进行电路调试;6.能够独立完成电子门铃的制作和故障排除。
情感态度价值观目标:1.培养学生对电子科技的兴趣和好奇心,激发创新意识;2.培养学生团队合作精神,学会与他人分享和交流;3.培养学生爱护公共财物,注意安全操作的意识。
二、教学内容本课程主要内容包括555定时器的工作原理、电子门铃的电路组成和制作方法。
具体安排如下:1.第一课时:介绍555定时器的基本结构和功能;2.第二课时:讲解555定时器在电子门铃中的应用原理;3.第三课时:学习电子门铃的电路组成和调试方法;4.第四课时:实践制作电子门铃,并进行故障排除。
三、教学方法本课程采用讲授法、讨论法、实验法等多种教学方法,以激发学生的学习兴趣和主动性。
1.讲授法:用于讲解555定时器的工作原理和电子门铃的电路组成;2.讨论法:引导学生探讨电子门铃的制作方法和故障排除技巧;3.实验法:让学生亲自动手制作电子门铃,提高实际操作能力。
四、教学资源为实现教学目标,我们将准备以下教学资源:1.教材:选用与电子门铃制作相关的教材,为学生提供理论知识的学习;2.实验设备:提供电子门铃制作所需的电路元件和实验设备,如555定时器、电阻、电容、二极管等;3.多媒体资料:为学生提供电子门铃制作的相关视频教程,帮助学生更好地理解教学内容;4.网络资源:利用互联网为学生提供更多的学习资料和交流平台,促进学生之间的互动和分享。
五、教学评估为了全面、客观地评估学生的学习成果,本课程将采用多种评估方式,包括平时表现、作业和考试等。
555定时器组成的简易叮咚门铃电路前言门铃是家庭的重要组成部分,它可以方便我们在有人来访时,及时提醒我们。
然而商店中的门铃价格可能比较昂贵,而且有些产品的实用性可能并不高。
因此,本文将介绍一种使用555定时器组成的简易叮咚门铃电路,它价格廉价且易于制作,适合对电子知识不太熟悉的初学者。
材料和工具制作这个门铃电路所需材料和工具如下:•555定时器芯片•蜂鸣器•电容器(1微法)•限流电阻(1兆欧)•电源电池和开关•面包板•拉线钳和镊子电路连接将材料和工具准备好后,我们可以开始连接电路了。
如下图所示,首先我们需要将555定时器芯片插入面包板上。
需要注意的是,芯片的位置与方向要正确,以免误接。
┌─┐ ┌─┐ ┌─┐│1│───│N│───│8│└─┘ └─┘ └─┘┌─┐ ┌─┐ ┌─┐│2│───│T│───│7│└─┘ └─┘ └─┘┌─┐ ┌─┐ ┌─┐│3│───│O│───│6│└─┘ └─┘ └─┘┌─┐ ┌─┐ ┌─┐│4│───│R│───│5│└─┘ └─┘ └─┘然后,我们需要将电容器接到芯片的端口6和端口2上,如下图所示: +------+| || C1 || |+------+|||-----------| || || 555 || || |-----------|||+------+| || R1 || |+------+|||+------+| || BZ1 || |+------+接下来,我们需要将蜂鸣器接到芯片的端口3和端口2上:+------+| || C1 || |+------+|||-----------| || || 555 || || ||+------------+| || || BZ1 || || +------+ || | | || | - | || | | || +------+ || || |+------------+最后,我们需要将限流电阻接到芯片的端口7和端口1上: +--------+| || C1 || |+--------+|||-------------| || || 555 || || |-------------|+---------------+| || || BZ1 || || +------+ || | | || | - | || | | || +------+ || || |+---------------+|||| || R1 || |+--------+电路原理这个电路借助了555定时器的稳幅器功能,可以产生一定频率和特定占空比的方波信号。
555叮咚门铃课程设计一、课程目标知识目标:1. 学生能理解并掌握“555叮咚门铃”电路的原理,包括555定时器的功能、工作模式及时序控制。
2. 学生能够识别并运用基本的电子元件,如电阻、电容、开关等,构建简单的电路。
3. 学生能够解释门铃工作过程中声音产生与电路之间的关系。
技能目标:1. 学生通过实践操作,学会使用工具进行电子元件的焊接和电路的搭建。
2. 学生能够运用问题解决策略,对门铃电路进行故障排查和改进设计。
3. 学生能够有效地沟通他们的设计思路和电路工作原理,展示团队合作成果。
情感态度价值观目标:1. 学生培养对电子科技的兴趣,增强创新意识和实践能力。
2. 学生在小组合作中发展团队协作精神,尊重他人意见,学会分享和互助。
3. 学生通过环保材料的使用,培养节能环保意识,理解科技发展与社会责任的关系。
本课程设计针对五年级学生的认知特点,注重理论与实践相结合,通过“555叮咚门铃”的制作,激发学生对电子科学的兴趣,提高动手实践和创新能力。
课程目标具体、可衡量,旨在使学生能够在知识与技能、情感态度价值观等方面取得全面发展。
二、教学内容本章节教学内容基于以下三个方面进行选择和组织:1. 电子元件知识:介绍电阻、电容、开关等基本电子元件的功能、符号及其在电路中的作用;结合课本第三章内容,让学生了解555定时器的结构、工作原理和应用领域。
2. 电路原理与实践:- 通过课本第四章的教学,使学生掌握555定时器构成的振荡电路原理。
- 引导学生动手搭建“555叮咚门铃”电路,进行实践操作,加深对电路原理的理解。
3. 创新设计与故障排查:- 制定详细的教学大纲,安排学生进行门铃电路的改进设计和故障排查。
- 结合课本第五章内容,指导学生运用问题解决策略,提高创新意识和实践能力。
教学内容安排和进度如下:1. 第1课时:电子元件知识导入,认识555定时器。
2. 第2课时:学习555定时器振荡电路原理,进行电路图分析。
《555简易电子门铃》课程设计报告专业:班级:姓名:组号:指导教师:2011年 5 月 27 日目录1课程设计任务书 (3)2实验设计要求 (4)3实验原理 (5)4制作与分析 (6)5实验总结 (7)课程设计任务书一、实验原理555 集成电路开始是作定时器应用的,所以叫做555定时器或555时基电路。
但后来经过开发,它除了作定时延时控制外,还可用于调光、调温、调压、调速等多种控制及计量检测。
此外,还可以组成脉冲振荡、单稳、双稳和脉冲调制电路,用于交流信号源、电源变换、频率变换、脉冲调制等。
由于它工作可靠、使用方便、价格低廉,目前被广泛用于各种电子产品中,555集成电路内部有几十个元器件,有分压器、比较器、基本R-S触发器、放电管以及缓冲器等,电路比较复杂,是模拟电路和数字电路的混合体,由555定时器构成的多谐振荡器如图9(a)所示,其工作波形见图9(b),通电源后,电源VDD通过R1和R2对电容C充电,当Uc3VDD时,振荡器输出V o=1,放电管截止。
当Uc2/3VDD后,振荡器输出V o翻转成0,此时放电管导通,使放电端(DIS)接地,电容C通过R2对地放电,Uc≤1/3VDD后,振荡器输出V o又翻转成1,此时放电管又截止,使放电端(DIS)不接地,电源VDD通过R1和R2又对电容C充电,又使Uc/3VDD上升到2/3VDD,触发器又发生翻转,如此周而复始,从而在输出端V o得到连续变化的振荡脉冲波形。
脉冲宽度TL≈0.7R2C,由电容C放电时间决定;TH=0.7(R1+R2)C,由电容C充电时间决定,脉冲周期T≈TH+TL。
1、设计框图及整机概述:555电子门铃对于现代家庭已经成为一种不可缺少的电子装置,它的结构形式也多种多样。
有的只有简单的讯响功能,按下按钮后门铃响起,主人知道有客人到来;有的可以模仿早期使用的机械式门铃,按下按钮后发出"叮咚"的响声;还有一种音乐门铃,按下按钮后能发出优美的音乐声;有的还设有对讲功能,主人和客人可以对话,通过对话确认客人的身份。
随着科技的发展,电子元器件的价格越来越便宜,而制造技术则不断进步。
这样,又一种不仅能讲话而且还可看到对方面貌的可视式对讲了。
2、各单元电路的设计方案及原理说明:555电路的内部电路方框图。
它含有两个电压比较器,一个基本RS触发器,一个放电开关管T,比较器的参考电压由三只5K 电阻器构成的分压器提供。
它们分别使高电平比较器A1的同相输入和低电平比较器A2的反相器、、输入端的参考电平为2/3VCC和1/3VCC。
A1与A2的输出端控制RS触发器状态和放电管开关状态。
当输入信号自6脚,即高电平触发输入并超过参考电平2/3VCC时,触发器复位,555的输出端3脚输出低电平,同时放电开关管导通;当输入信号自2脚输入并低于1/3VCC进,触发器复位,555的3脚输出高电平,同时放电开关管截止。
RD是复位端(4脚),当RD=0,555输出低电平。
平时RD端开路或接VCC。
Vc是控制电压端(5脚),平时输出2/3VCC作为比较器A1的参考电平,当5脚外接一个输入电压,即改变了比较器的参考电平,从而实现对输出的另一种控制,在不接外加电压时,通常接一0.01uF的电容器到地,起滤波作用,以消除外来的干扰,以确保参考电平的稳定。
T为放电管,当T导通时,将给接于脚7的电容器提供低阻放电通路。
555定时器主要是与电阻、电容构成充放电电路,并由两个比较器来检测电容器上的电压,以确定输出电平的高低和放电开关管的通断。
这就很方便地构成从微秒到数十分钟的延时电路,可方便地构成单稳态触发器,多谐振荡器,施密特触发器等脉冲产生或波形变换电路。
二、制作与分析1、对电路实际操作的理论有了初步的系统了解。
我们了解到了焊普通元件与电路元件的技巧、印制电路板图的识别。
这些知识不仅在课堂上有效,对以后的日常生活中有着现实意义。
2、对自己的动手能力是个很大的锻炼。
实践出真知,纵观古今,所有发明创造无一不是在实践中得到检验的。
没有足够的动手能力,就奢谈在未来的科研尤其是实验研究中有所成就。
在实习中,我锻炼了自己动手技巧,提高了自己解决问题的能力,就这样我连接完所有的电路,鉴证奇迹的时刻到来了。
当我们闭合电路开关时,谁也万万没想到,扬声器不响。
爱迪生在发明灯泡时用了一万次,如果他在九千九百九十九次放弃,我今天甚至还用不上电灯,我们重整旗鼓,拆掉一切,重头在来,我相信努力一定会成功。
总结第一次失败的原因,可能是我们操之过级,有的地方焊接不到位出现断路地方,也可能是有的2引角当成3引角连接了…总之,这次我们要一举成功,我们这次比上次更细心,思想高度集中,一点一点边做边排查,决不放过一个错连漏连。
2、设计、安装及调试中的体会:经过一个星期的课题设计,过程曲折可谓一语难尽。
在此期间我们也失落过也曾一度热情高涨。
从开始时满腹富盛激情到最后汗水背后的复杂心情,点点滴滴无不令我回味无常这次,我设计的是叮咚门铃电路,叮咚门铃是我们日常生活中最常见的电路,但是奖实际化对于我这种初等的设计者还是有一定的难度的。
首先我看到这个题目,我就开始收集大量的资料,包括555芯片的原理,各种各样的多些震荡器.以及人的听力范围等等与课程设计相关的各种知识,我了解了好多我之前不知道的或者没注意的知识以及消息,我相信这也是对我的一种提高,至少扩展了我的知识库、通过这次课程设计使我懂得了理论与实际相结合是很重要的,只有理论知识是远远不够的、只有把所学的理论知识与实践相结合,从理论中得出结论,才能真正为社会服务,从而提高自己的实际动手能力和独立思考能力。
在设计的过程中遇到问题,可以说得是困难重重,这毕竟是第一次做,难免会遇到各种各样的问题,同时在设计的过程中发现自己的不足之处,对以前所学的知识理解得不够深刻,掌握不够牢固当电路出现故障那一刻起,我们不能着急,反而变得沉着、冷静。
一点一点排查,就这样到中午了我们还没做好,我们发誓:“今天不做好,我们就不去吃饭。
”我们一直在这里静静的做,我的搭档的手都被烫伤了…功夫不负有心人,我们终于做好了,在我闭合电路的一刹那,终于发出嘀美妙的音乐。
我负责外包装,我迅速跑出去买了一盒子、一张彩纸、一瓶胶水。
回来后我们开始外包装,我们化身为高级设计师,首先把电板放入盒中,用小刀在盒子的正前方挖一个小圆孔和一个小方孔,分别把可调电阻的旋钮和开关露出并固定。
把扬声器卡在盒子的一个边缘并用胶带贴住…在把电路板用胶带贴住,接下来就是外包装,我凭着记忆中礼盒包装的方法进行包装,一会儿一个精美礼盒催眠器制成了,眼看一下是间已经是一点多了,我们还没吃饭我们赶紧去。
吃过饭后没时间回寝室休息直接回班级,还要准备些设计报告呢,虽然有点累,但是感觉自己做了一件慢有意义的事,非常开心三、实验总结电路原理课程要注重理论,更应注重实践,在接受知识的同时,培养自己的能力是关键。
所以,它具有“理论与实践并重,知识与能力并举”的特点。
我觉得电路原理课程的学习应该具有兴趣性,实用性、知识性、实践性、技能性和创造性。
本次实验是在我们学习了电路原理基础知识,掌握了电子制作的一些基本技能,有了一定的动手能力之后,来制作电子门铃的。
电子门铃的制作需要综合运用学过的知识和技能才能很好的完成,完成这一作品是对所学的电路原理知识的进一步巩固,也能为我们学生今后独立制作简单的电子制品打下良好的基础。
制作过程中,让我学到了很多东西,不仅使我在理论上对电路有了全新的认识,在实践能力上也得到了提高,真正地做到了学以致用,对我来说受益非浅。
除此以外,我还学会了如何更好地焊接,如何更好的在团队中团结合作,如何说服别人认同自己的观点。
第一次亲身感受到理论与实际的相结合,让我大开眼界。
也是对以前所学知识的一个初审吧!作为一名大一的学生,经过差不多一年的在校学习,对电路原理有了理性的认识和理解。
在校期间,一直忙于理论知识的学习,没有机会也没有相应的经验来参与电器的制作。
所以在制作之前,焊接等工作对我来说是比较抽象的,一个完整的项目要怎么来分工以及完成该项目所要的基本步骤也不明确。
而经过这次实际操作,让我明白一个完整项目的开发,必须由团队来分工合作,并在每个阶段中进行必要的总结与论证。
通过这次电路实训,我确实是学到了很多知识,拓展了自己的的视野,增强了我的动手操作的能力。
记得我在读高中的时候,我帮家里安装一个开关控制电路,自己的动手能力不够强,结果把电路接成短路,还好电路原先装有保险丝,才没有造大的安全事故.而通过这一次的电路实训,我就掌握了音乐门铃电路的安装,也学习了一些低压电器的有关知识,了解了其规格、型号及使用的方法.更主要的是,我还学会了电路的接线及检查的方法。
同时,我现在能够识别相关的电子元器件,如电阻器、电位器、电容器、二极管和晶体管等常有的电子元器件.知道了它们的形状、它们的分类、它们的型号规格、它们的用法以及如何检测这些电子元器件的好坏.通过了这次的电路实训,也培养了我们的胆大、心细、谨慎的工作作风。
在实训中用到了电烙铁,也是要求我们学生掌握电烙铁的正确使用的方法,避免意外的受伤.通过这一次的电子电工的实训,也培养了我们的规范化的工作作风,以及我们的团结协作的团队的精神,在我以后的道路中也指出一条明路,那就是思考着做事,事半功倍,更重要的是,做事的心态,也可以得到磨练,可以改变很多不良的习惯。
这次课程设计圆满成功,虽然我们做的不是最好,但是我感觉我们做的挺好的。
四、整机逻辑电路图和元器件清单33uf、100uf电容、555定时器、100k欧可变电阻、2欧电阻5.1欧电阻8欧扩音器。
