雨水管制作安装施工工艺·1材料·1.1雨水管材质⑴建筑物雨水：普通建筑物采用PVC-U加筋管，胶圈接口。
图一PVC-U管橡胶圈的连接方式⑵室外雨水：采用钢筋混凝土管道，承插胶圈接口；或采用高密度聚乙烯双壁波纹管，承插胶圈接口。
⑶雨水管材料由物资部采购，PVC-U加筋管管道内外表面应光滑，无气泡、裂纹，管壁厚薄均匀，色泽一致。
管件造型应规矩、光滑，无毛刺。
承口应有梢度，并与插口配套。
并具有合格材质证明及产品使用说明。
其他管材及其管件规格品种应符合设计要求，应有产品合格证。
·1.2工艺及操作方法1建筑物雨水管道1.1工艺流程2主要操作方法⑴接口和胶圈的检查：接口表面应光滑、平整、无凹陷、无异常变形；胶圈应有较好的弹性，无严重变形。
⑵切断与倒角：当管材需要切断时，先按需要长度划线，用细齿锯切割，注意切断面的平整，并应与管子的轴线相垂直。
用中号板锉均匀倒角（参见图二）。
但特别注意的是胶圈密封接口的表面不需要打毛。
图二倒角形状⑶清理接口和胶圈：清除加工面的碎屑，用干净的干布擦拭连接表面，彻底清除尘土和水分。
当表面有油污时，需蘸丙酮擦拭，以除去油污。
⑷划线：根据不同管径和配件承口的深度，在管子插入端用红蓝铜笔划出插入深度的标记线。
不同管径的插入深度见表一。
PVC-U管胶圈接口时的插入深度表一外径D63 75 90 110 125 140 160 180 200 225 （mm）插入深64 67 70 75 78 81 86 90 94 100度（mm）⑸插入：将橡胶圈捋顺后，置于承口的沟槽内。
在承口端涂布肥皂水，用力插入承口内，直至达到标记线位置。
⑹采用托吊管安装时应按设计坐标、标高、坡向做好托、吊架。
施工条件具备时，将预制加工好的管段，按编号运至安装部位进行安装。
⑺安装立管需装伸缩节，伸缩节安装应符合设计要求。
⑻管道安装完后应做灌水试验，灌水高度必须到每根立管上部的雨水斗。
出口用充气橡胶堵封闭，达到不渗漏，水位不下降为合格。

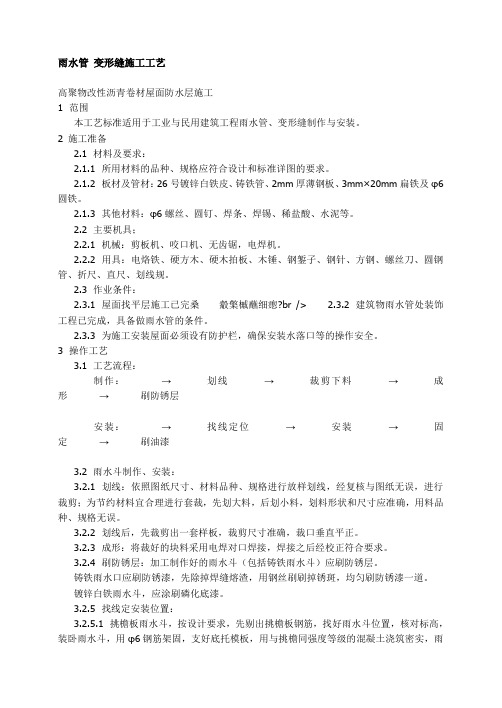

雨水管变形缝施工工艺高聚物改性沥青卷材屋面防水层施工1 范围本工艺标准适用于工业与民用建筑工程雨水管、变形缝制作与安装。
2 施工准备2.1 材料及要求：2.1.1 所用材料的品种、规格应符合设计和标准详图的要求。
2.1.2 板材及管材：26号镀锌白铁皮、铸铁管、2mm厚薄钢板、3mm×20mm扁铁及φ6圆铁。
2.1.3 其他材料：φ6螺丝、圆钉、焊条、焊锡、稀盐酸、水泥等。
2.2 主要机具；2.2.1 机械：剪板机、咬口机、无齿锯，电焊机。
2.2.2 用具：电烙铁、硬方木、硬木拍板、木锤、钢錾子、钢针、方钢、螺丝刀、圆钢管、折尺、直尺、划线规。
2.3 作业条件：2.3.1 屋面找平层施工已完桑 觳檠槭蘸细瘛?br /> 2.3.2 建筑物雨水管处装饰工程已完成，具备做雨水管的条件。
2.3.3 为施工安装屋面必须设有防护栏，确保安装水落口等的操作安全。
3 操作工艺3.1 工艺流程：制作：→划线→裁剪下料→成形→刷防锈层安装：→找线定位→安装→固定→刷油漆3.2 雨水斗制作、安装：3.2.1 划线：依照图纸尺寸、材料品种、规格进行放样划线，经复核与图纸无误，进行裁剪；为节约材料宜合理进行套裁，先划大料，后划小料，划料形状和尺寸应准确，用料品种、规格无误。
3.2.2 划线后，先裁剪出一套样板，裁剪尺寸准确，裁口垂直平正。
3.2.3 成形：将裁好的块料采用电焊对口焊接，焊接之后经校正符合要求。
3.2.4 刷防锈层：加工制作好的雨水斗（包括铸铁雨水斗）应刷防锈层。
铸铁雨水口应刷防锈漆，先除掉焊缝熔渣，用钢丝刷刷掉锈斑，均匀刷防锈漆一道。
镀锌白铁雨水斗，应涂刷磷化底漆。
3.2.5 找线定安装位置：3.2.5.1 挑檐板雨水斗，按设计要求，先剔出挑檐板钢筋，找好雨水斗位置，核对标高，装卧雨水斗，用φ6钢筋架固，支好底托模板，用与挑檐同强度等级的混凝土浇筑密实，雨水口上平不能突出找平层面。
其构造见图10-15。

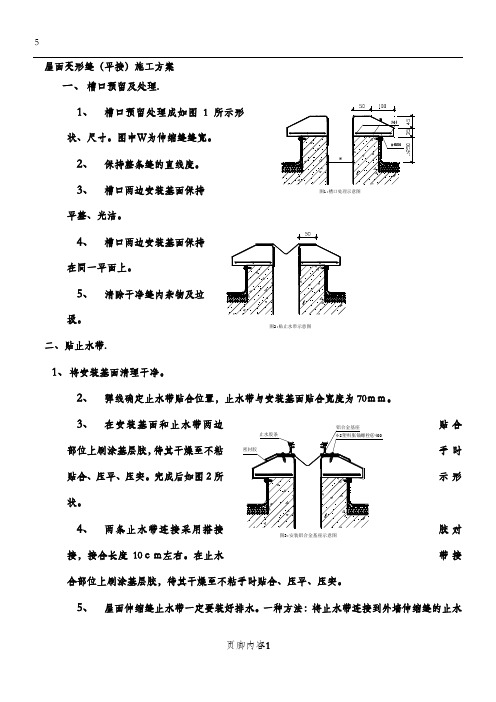

屋面变形缝（平接）施工方案一、 槽口预留及处理.1、 槽口预留处理成如图1所示形状、尺寸。
图中Ｗ为伸缩缝缝宽。
2、保持整条缝的直线度。
3、 槽口两边安装基面保持平整、光洁。
4、 槽口两边安装基面保持在同一平面上。
5、 清除干净缝内杂物及垃圾。
二、贴止水带.1、将安装基面清理干净。
2、70ｍｍ。
3、 压实。
完成后如图24、 胶对接，接合长度10ｃｍ左右。
在止水带接合部位上刷涂基层图1:槽口处理示意图图2:贴止水带示意图胶，待其干燥至不粘手时贴合、压平、压实。
5、屋面伸缩缝止水带一定要装好排水。
一种方法：将止水带连接到外墙伸缩缝的止水带或内层皮条。
另一种方法：在止水带上安装落水管。
6、止水带分断可用美工刀划断。
三、安装铝合金基座、止水胶条。
1、摆上铝合金基座，用红漆将基座上孔的位置标记到安装基面上。
2、上83、4、5、形状。
四、安装滑杆、盖板.1、摆上盖板，将滑杆安装位置标记到铝合金基座上。
2、将滑杆初步固定至要安装的部位。
3、摆上盖板，拧上滑杆螺丝。
4、盖板接头处两边对齐。
5、在盖板接头处打胶贴上不锈钢封条。
封条两边胶水抹平。
完成后如图4所示形状。
（同产品图）。
6、铝合金盖板分断可用钢锯锯断，用铝合金锉刀锉平。
不锈钢盖板分断可用角磨机装1ｍｍ或2ｍｍ砂轮切割片切断再磨平。
7、。

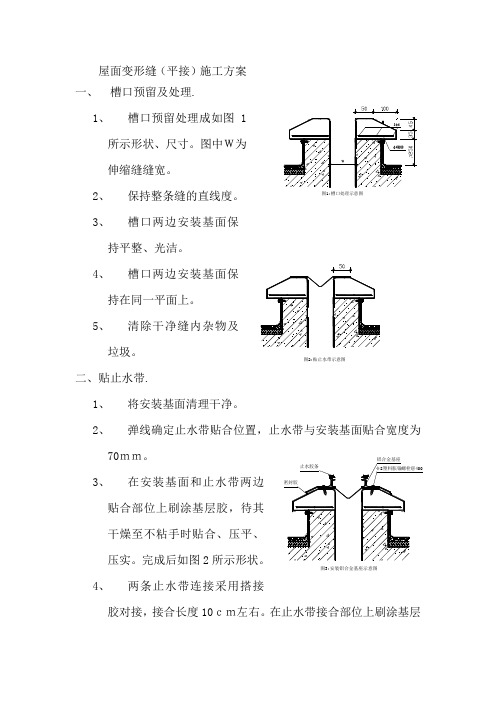

屋面变形缝（平接）施工方案一、 槽口预留及处理.1、 槽口预留处理成如图1所示形状、尺寸。
图中Ｗ为伸缩缝缝宽。
2、 保持整条缝的直线度。
3、 槽口两边安装基面保持平整、光洁。
4、 槽口两边安装基面保持在同一平面上。
5、 清除干净缝内杂物及垃圾。
二、贴止水带.1、 将安装基面清理干净。
2、3、 部位上刷涂基层胶，状。
4、 接，接合长度10ｃｍ左右。
在止水带接合部位上刷涂基层胶，待其干燥至不粘手时贴合、压平、压实。
5、 屋面伸缩缝止水带一定要装好排水。
一种方法：将止水带连接到外墙伸缩缝的止水图1:槽口处理示意图图2:贴止水带示意图带或内层皮条。
另一种方法：在止水带上安装落水管。
6、止水带分断可用美工刀划断。
三、安装铝合金基座、止水胶条。
1、摆上铝合金基座，用红漆将基座上孔的位置标记到安装基面上。
2、在料膨胀管。
3、摆钉。
4、铝合金切割机锯断。
5、基座槽四、安装滑杆、盖板.1、摆上盖板，将滑杆安装位置标记到铝合金基座上。
2、将滑杆初步固定至要安装的部位。
3、摆上盖板，拧上滑杆螺丝。
4、盖板接头处两边对齐。
5、在盖板接头处打胶贴上不锈钢封条。
封条两边胶水抹平。
完成后如图4所示形状。
（同产品图）。
6、铝合金盖板分断可用钢锯锯断，用铝合金锉刀锉平。
不锈钢盖板分断可用角磨机装1ｍｍ或2ｍｍ砂轮切割片切断再磨平。
屋面变形缝施工方案(全面完整版)(可以直接使用，可编辑全面完整版资料，欢迎下载）屋面变形缝（平接）施工方案 一、 槽口预留及处理. 1、槽口预留处理成如图1所示形状、尺寸。
图中Ｗ为伸缩缝缝宽。
2、 保持整条缝的直线度。
3、槽口两边安装基面保持平整、光洁。
4、槽口两边安装基面保持在同一平面上。
5、清除干净缝内杂物及垃圾。
二、贴止水带. 1、 将安装基面清理干净。
2、70ｍｍ。
3、压实。
完成后如图24、 胶对接，接合长度10ｃｍ左右。
在止水带接合部位上刷涂基层图1:槽口处理示意图图2:贴止水带示意图胶，待其干燥至不粘手时贴合、压平、压实。
5、屋面伸缩缝止水带一定要装好排水。
一种方法：将止水带连接到外墙伸缩缝的止水带或内层皮条。
另一种方法：在止水带上安装落水管。
6、止水带分断可用美工刀划断。
三、安装铝合金基座、止水胶条。
1、摆上铝合金基座，用红漆将基座上孔的位置标记到安装基面上。
2、上83、4、5、形状。
四、安装滑杆、盖板.1、摆上盖板，将滑杆安装位置标记到铝合金基座上。
2、将滑杆初步固定至要安装的部位。
3、摆上盖板，拧上滑杆螺丝。
4、盖板接头处两边对齐。
5、在盖板接头处打胶贴上不锈钢封条。
封条两边胶水抹平。
完成后如图4所示形状。
（同产品图）。
6、铝合金盖板分断可用钢锯锯断，用铝合金锉刀锉平。
不锈钢盖板分断可用角磨机装1ｍｍ或2ｍｍ砂轮切割片切断再磨平。
一、施工准备1．1技术准备：1．1．1建筑物四面将采用双排脚手架、密目式安全网、竹夹板围档等进行安全控制，避免施工扬尘污染环境、施工渣物飞溅伤害行人。
利用提升架与塔吊作为施工垃圾垂直运输通道，施工垃圾能够及时运离施工作业面并且及时外运，达到工完料尽场清，减少不安全隐患。
1．2材料、机具准备：材料机具一览表备注：所有机具随工程进度提前两天进场1.3现场人员配备2.1、拆除施工作业前和拆除过程中，必须对参加作业的人员进行详细的技术交底，技术交底的主要内容应包括拆除技术要求、作业危险点与安全措施。
雨水管道安装施工工艺和方法雨水管道的安装施工工艺和方法是确保雨水排放顺畅的重要环节。
下面将分为三个部分，分别是前期准备工作、管道安装和施工验收。
一、前期准备工作1.测量：在施工前，需要先进行测量，确定雨水管道的走向、坡度和长度等参数，以便后续安排施工。
2.准备材料：根据设计要求，准备好所需的雨水管材料、管件、密封胶等，并进行数量核对和质量检查，确保无损坏。
3.准备设备：根据项目需求，准备好所需的施工设备和工具，例如挖掘机、电锯、焊接设备等。
二、管道安装1.挖掘：按照设计要求，在地面上挖掘出所需的沟槽，保持沟槽底部平整，并保证沟槽的宽度能容纳雨水管道及安装时所需的空间。
2.安装管道：根据设计要求，将雨水管道进行拼装，并逐段安装到挖掘好的沟槽中。
注意管道的连接要牢固，管道的坡度要符合设计要求，以确保雨水能够顺利流动。
3.连接管件：在安装过程中，根据需要使用管件进行连接，例如T型管、弯头等。
连接时，要确保管件与管道的密封性，避免发生漏水情况。
4.固定管道：在管道安装的过程中，需要使用支架或者锚具将管道固定在沟槽的底部或者沟槽的侧壁，以确保管道的稳定性和安全性。
5.密封：在管道连接处和管道与井口的连接处，使用密封胶或者密封带进行密封，以防止雨水泄漏。
三、施工验收1.检查：在管道安装完成后，及时对管道进行检查。
检查管道的连接是否牢固、密封是否严密、是否有损坏或异物等。
如果发现问题，及时修复或更换。
2.试压：对安装好的管道进行试压，以验证管道的耐压性能。
试压压力一般根据设计要求确定，如果管道在试压过程中出现渗漏情况，则需要进行修复或更换。
3.记录和验收：对整个安装过程进行记录，包括施工图、施工过程照片、试压记录等，作为后续验收的依据。
同时，对施工进行验收，确保安装的质量和安全性。
雨水管道的安装施工工艺和方法是一个综合的过程，需要确保每个环节的顺利进行。
在施工过程中，需要严格按照设计要求和规范进行操作，确保管道的质量和使用寿命。

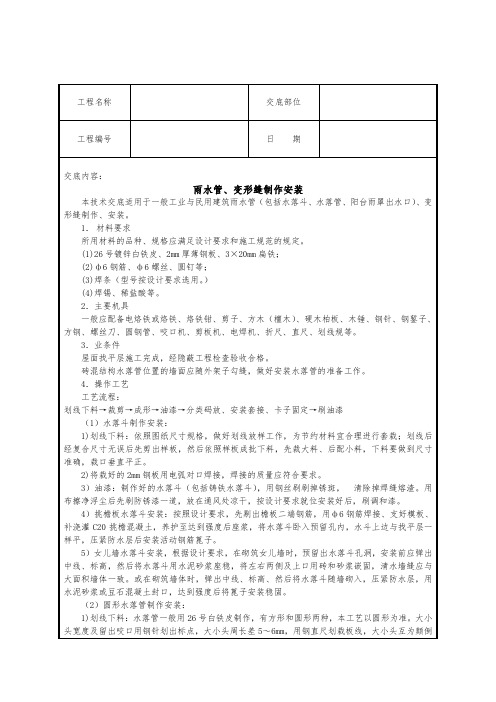

雨水管、变形缝制造与装置1范畴本工艺规范实用于产业与民用修建工程雨水管、变形缝制造与装置。
2施工预备2.1资料及请求：所用资料的种类、规格应契合计划跟规范详图的请求。
板材及管材：26号镀锌白铁皮、铸铁管、2mm厚薄钢板、3mm×20mm扁铁及φ6圆铁。
其余资料：φ6螺丝、圆钉、焊条、焊锡、稀盐酸、水泥等。
2.2要紧机具；机器：剪板机、咬口机、无齿锯，电焊机。
器具：电烙铁、硬方木、硬木点头、木锤、钢錾子、钢针、方钢、螺丝刀、圆钢管、折尺、直尺、划线规。
2.3功课前提：屋面寻平层施工已实现，经反省验收及格。
修建物雨水管处装潢工程已实现，具有做雨水管的前提。
为施工装置屋面必需设有防护栏，确保装置水落口等的操纵平安。
3操纵工艺3.1工艺流程：制造：→→→→装置：→→→→3.2雨水斗制造、装置：划线：按照图纸尺寸、资料种类、规格进展放样划线，经复核与图纸无误，进展裁剪；为浪费资料宜公道进展套裁，先划年夜料，后划小料，划料外形跟尺寸应精确，用料种类、规格无误。
划线后，先裁剪出一套样板，裁剪尺寸精确，裁口垂直平允。
成形：将裁好的块料采纳电焊对口焊接，焊接之后经校订契合请求。
刷防锈层：加工制造好的雨水斗〔包含铸铁雨水斗〕应刷防锈层。
铸铁雨水口应刷防锈漆，先撤除焊缝熔渣，用钢丝刷刷失落锈斑，平均刷防锈漆一道。
镀锌白铁雨水斗，应涂刷磷化底漆。
寻线定装置地位：.1挑檐板雨水斗，按计划请求，先剔出挑檐板钢筋，寻好雨水斗地位，核查标高，装卧雨水斗，用φ6钢筋架固，支好底托模板，用与挑檐同强度品级的混凝土浇筑密实，雨水口上平不克不及凸起寻平层面。
其结构见图10-15。
.2女儿墙雨水斗口：依照计划地位及请求，在施工结构时，预留出水落口孔洞，水落口的雨水斗装置前应弹出雨水斗的核心线，寻好标高，将雨水斗用水泥砂浆卧稳，用细石混凝土嵌固，填塞紧密，外侧为砌筑净水墙时，应按砌筑排砖贴砌与外墙缝子分歧。
其结构见图10-16。
高聚物改性沥青卷材屋面防水层施工
1 范围
本工艺标准适用于工业与民用建筑工程雨水管、变形缝制作与安装。
2 施工准备
2.1 材料及要求：
2.1.1 所用材料的品种、规格应符合设计和标准详图的要求。
2.1.2 板材及管材：26号镀锌白铁皮、铸铁管、2mm厚薄钢板、3mm×20mm扁铁及φ6圆铁。
2.1.3 其他材料：φ6螺丝、圆钉、焊条、焊锡、稀盐酸、水泥等。
2.2 主要机具；
2.2.1 机械：剪板机、咬口机、无齿锯，电焊机。
2.2.2 用具：电烙铁、硬方木、硬木拍板、木锤、钢錾子、钢针、方钢、螺丝刀、圆钢管、折尺、直尺、划线规。
2.3 作业条件：
2.3.1 屋面找平层施工已完成，经检查验收合格。
2.3.2 建筑物雨水管处装饰工程已完成，具备做雨水管的条件。
2.3.3 为施工安装屋面必须设有防护栏，确保安装水落口等的操作安全。
3 操作工艺
3.1 工艺流程：
制作：→→→→
安装：→→→→
3.2 雨水斗制作、安装：
3.2.1 划线：依照图纸尺寸、材料品种、规格进行放样划线，经复核与图纸无误，进行裁剪；为节约材料宜合理进行套裁，先划大料，后划小料，划料形状和尺寸应准确，用料品种、规格无误。
3.2.2 划线后，先裁剪出一套样板，裁剪尺寸准确，裁口垂直平正。
3.2.3 成形：将裁好的块料采用电焊对口焊接，焊接之后经校正符合要求。
3.2.4 刷防锈层：加工制作好的雨水斗（包括铸铁雨水斗）应刷防锈层。
铸铁雨水口应刷防锈漆，先除掉焊缝熔渣，用钢丝刷刷掉锈斑，均匀刷防锈漆一道。
镀锌白铁雨水斗，应涂刷磷化底漆。
3.2.5 找线定安装位置：
3.2.5.1挑檐板雨水斗，按设计要求，先剔出挑檐板钢筋，找好雨水斗位置，核对标高，装卧雨水斗，用φ6钢筋架固，支好底托模板，用与挑檐同强度等级的混凝土浇筑密实，雨水口上平不能突出找平层面。
其构造见图10-15。
3.2.5.2 女儿墙雨水斗口：根据设计位置及要求，在施工结构时，预留出水落口孔洞，水落口的雨水斗安装前应弹出雨水斗的中心线，找好标高，将雨水斗用水泥砂浆卧稳，用细石混凝土嵌固，填塞严密，外侧为砌筑清水墙时，应按砌筑排砖贴砌与外墙缝子一致。
其构造见图10-16。
3.2.5.3 内排直式雨水斗口：宜采用铸铁，埋设标高应考虑水落口防水层增加的附加层、柔性密封、保护面层及排水坡度，水落口周围直径500mm范围内坡度不应小于5%，并应用防水涂料或密封材料涂封，其厚度不应小于2mm。
见图10-17。
3.2.6 刷油漆：雨水斗安装完毕，随雨水管露明表面刷设计要求的面漆。
3.3 雨水管制作安装：雨水管管材多用镀锌白铁管，铸铁管、硬塑料管。
镀锌白铁管一般为施工单位用镀锌白铁制作；铸铁、硬塑料管为购置工业品。
3.3.1 划线：镀锌白铁雨水管，根据设计指定的圆形直径，一般用26号白铁，咬口成形制作，也有方形断面的雨水管，加工方法相同。
加工时，用钢针划出标点，大小头周长差5～6mm，根据标点划出裁板线，大小头互为颠倒，依次划线，经校核无误，先裁出样板，成形两节试装。
3.3.2 咬口成形：雨水管（圆形）一般为平咬口，裁好的管材，先将一长进口对齐方钢角，推至先划好的咬口线，用方木向下轻打，形成抗弯咬口，然后将铁皮翻身调头，将另一边的咬口敲出，并将两端正、反抗弯依次敲成90度角，此时将铁皮放在圆管上，用手压成圆弧形，成圆状，使其正反咬口边相交贴，用拍板在圆管上将咬口敲紧，即成圆形雨水管，小头剪成小三角口做标记。
3.3.3 涂刷防锈层：雨水管制成后，应里外涂刷磷化底漆，内外应涂刷均匀。
3.3.4 雨水管安装：安装雨水管随外沿抹灰架子由上往下进行，先在水落口处吊线坠弹出雨水管沿墙的位置线，根据雨水管每节长度，预量出固定卡位置，间距一般为1200mm，设在下面一节管的上端，卧卡子用水泥砂浆固定，不得打入木塞固定和固定在木塞上。
雨水管若遇建筑凸凹时，应以钝角折弯连通，并在抗弯处加卡固定。
3.3.5 油漆：雨水管安装后应加强保护，随最后落架子时涂刷面层油漆。
3.4 变形缝钢盖板制作安装：
3.4.1 划线：变形缝盖板用24～26号镀锌铁皮制作，或根据设计要求选用其他材料。
先依据设计图，对照实际情况，确定加工的具体尺寸，先做样板，必要时分类做样板，计算好搭接长度，绘制加工具体图纸，按图划线，经核对无误进行成形式焊接。
3.4.2 成形：按图纸进行折弯或压边、焊接，使其符合分段的加工品，出场前应涂刷防锈层。
3.4.3 变形缝罩板安装：变形缝安装前，应检查缝口伸缩片，缝内填充的沥青麻丝、油膏嵌缝等是否已完成，无漏项时，再进行变形缝封面的安装。
3.4.4 油漆：安装经检查合格，涂刷罩面漆。
4 质量标准
4.1 保证项目：
4.1.1 雨水斗和雨水管的制作必须符合设计要求，接缝无开焊，咬口无开缝。
4.1.2 雨水斗、雨水管和变形缝的安装必须牢固，固定方法、间距应符合规范要求，排水通畅，不漏水。
4.2 基本项目：
4.2.1 雨水管的连接口应紧密，承插方向、长度、排水口距散水的高度，正、侧面视为顺直，变折角应为钝角，每节雨水管必须有一个管箍固定。
变形缝封板上压下，每块封板必须钉固严密。
4.2.2 雨水斗、雨水管、变形缝应双面涂防锈层，安装后表面涂面漆，涂刷应均匀，不透底、不漏刷；使用材料应符合规范要求，镀锌铁皮制品应涂锌磺类或磷化底漆。
4.2.3 阳台、雨罩出水口长度、排水管直径、构造形式，应符合设计要求，安装应上下对准，位置一致，无漏水。
5 成品保护
5.1 制品搬运应轻拿轻放，堆放应分品种，雨水管存放地面应平整，横、竖分层码放。
严禁损坏变形。
5.2 已涂刷的防锈层、油漆层注意保护，防止划掉防锈层，污染油漆面。
5.3 雨水管安装前，对雨水斗应采取措施，不使雨水斗的排水浇墙，造成墙面污染。
6 应注意的质量问题
6.1 雨水管安装不直：安装卡箍时未认真找正。
应弹线；侧向应控制距墙的距离，目测顺直。
6.2 雨水斗高于找平层：造成屋面积水，应加强管理；操作应认真，保证防水层按要求的坡度做。
6.3 雨水管、变形缝固定不牢：主要是在基层下木塞用圆钉或木螺丝固定而造成；固定点严禁下木塞，雨水管卡箍采用塞水泥砂浆固定，其他采用射钉或螺栓。
7 质量记录
本工艺标准应具备以下质量记录：
7.1 加工品、购置品应经验收，符合设计要求的应履行签认手续。
7.2 安装后经验收合格的资料。
7.3 质量验收的检验评定资料。
