GIS信息系统技术在配电管理系统中的应用【摘要】随着经济的快速发展和科技的不断进步，我国配电网发展越来越快，与此同时，电力企业对地理空间信息的要求也越来越高，传统的电网管理体制已经不能满足当前电力企业快速发展的需求，将GIS信息系统技术应用在配电管理系统中，能将配电管理系统中的影像、地图、数据等有机的结合起来，从而有效地提高电力企业的供电质量和供电可靠性，GIS信息系统技术对配电管理系统有是十分重要的意义。

【关键词】GIS信息系统技术；配电管理系统；应用前言配电系统是电力系统的重要组成部分，属于发电、输电、变电、配电、用电中不可缺少的一环。

配电系统的管理工作十分重要，只有保证配电系统的安全运行，才能确保电力系统安全、稳定、可靠的运行。

随着国民经济的快速发展，社会各行业对电力资源的需求量越来越大，传统的人工管理已经很难满足配电系统安全运行的要求。

随着计算机技术的快速发展和计算机图形学的不断完善，利用地理信息系统GIS进行配电管理已经成为可能，最早国外发达国家的电力企业利用GIS信息系统技术建立数字电网进行生产经营，从而来提高自身的市场竞争力。

近年来，随着电力市场化进程的不断推进，我国电力行业的信息化程度越来越高，各级电力企业开始将GIS信息系统技术应用在配电管理系统中。

1 配电GIS信息系统的概述1.1 配电GIS简介配电GIS是一个集地理信息系统、关系型数据库、计算机网络电力设备管理、维护、检修于一体的高级信息管理系统，包括自动绘图系统、设备管理系统、地理信息系统等，主要针对于10千伏及以下的配电管理系统。

配电GIS能利用GIS对地理坐标和空间位置进行确定，从而获得、储存、分析、检索及显示电力设备的空间定位资料和属性资料，为计算机数据库管理系统的建立提供依据，从而帮助配电管理部门更加直观的了解电力设备的状况。

配电GIS系统的主要功能是综合分析和检索空间定位数据，并利用数据库技术将电力设备的空间数据和属性数据相对应起来，从而有效地提高调度人员和设备维护人员的工作效率。

电力系统中的地理信息系统在配电网中的应用研究随着信息技术的快速发展，地理信息系统（Geographical Information System，简称GIS）在各个领域中得到了广泛的应用。

在电力系统中，GIS也发挥着重要的作用，特别是在配电网的管理和运营中。

本文将探讨电力系统中GIS的应用研究，介绍其原理、方法以及优势，并对未来的发展趋势做一些展望。

一、GIS在电力系统中的应用原理GIS是一种空间数据管理和地图制作的技术工具，它通过将地理数据（如道路、建筑物、水系等）与属性数据（如电力设备信息、用户信息等）进行关联，形成一个完整的信息系统。

在电力系统中，GIS将电网的地理信息与电力系统的运行数据结合起来，实现了对电网中各种设备和线路的定位、追踪和管理。

二、GIS在配电网中的应用方法1. 设备定位与管理GIS可以帮助电力系统管理者准确地定位和管理配电网中的各种设备，包括变电站、配电箱、开关设备等。

通过GIS，管理者可以快速查找设备的具体位置，并实时监控其状态和运行情况，有助于提高配电网的运维效率。

2. 故障诊断与排除当配电网发生故障时，GIS可以帮助系统操作人员快速定位故障点，缩短故障排除的时间。

通过与其他系统（如监控系统、通信系统等）的集成，GIS可以实现对配电设备的实时监测和远程操作，提高故障处理的效率。

3. 负荷管理与优化通过GIS的定位功能，电力系统管理者可以准确获得用户的分布情况，并根据这些信息进行负荷管理和优化。

比如，在某些高峰期，系统可以自动调整供电策略，保证用户的用电需求得到满足，并降低供电成本。

4. 规划和设计在电力系统的规划和设计过程中，GIS可以提供强大的空间分析功能，帮助决策者制定科学合理的规划方案。

通过GIS，可以对供电范围、负荷分布等进行模拟和分析，预测未来的发展趋势，为电力系统的长远规划提供科学依据。

三、GIS在配电网中的优势1. 空间关联分析能力GIS可以将地理信息与属性数据进行关联，通过空间关联分析，可以发现设备之间的关系和相互影响，提高配电网的运行效率和稳定性。

42　天津电力技术2010年第1期　配电地理信息系统与配电管理信息系统一体化应用天津市电力公司(300010)吴丽萍天津市电力公司城南供电分公司(300201)米　娜天津市普讯电力信息技术有限公司(300384)李宽容【摘　要】　从配电地理信息系统(geography infor m ati on sys2 t em以下简称GIS)与配电管理信息系统(distributi on infor ma2 ti on syst em,以下成为配电M IS)一体化应用的背景出发,介绍了天津电力关于配电地理信息系统与配电管理信息系统一体化应用的设计思路,技术架构,设计原则,阐述了一系列关于一体化建设的技术要点,简要说明了一体化实施中包括的主要工作内容,最后总结了一体化应用在天津电力取得的成果。

【关键词】　地理信息系统;管理信息系统;一体化1　概述近年来,随着我国经济建设的快速发展,各行各业的用电负荷迅猛增长,随之而来的电力系统管理也越来越复杂。

对于配电系统来说,涉及的配电设备具有数量多、分布广,且均与地理位置有关,而且配电系统的配电规划管理、设备运行管理、设备故障的快速查找等,都离不开配电设备相关的地理位置信息。

所以,一个完整的配电专业化管理系统中离不开设备和地理信息,在天津电力现有的项目建设中,配电系统中的配电管理信息系统与配电地理信息系统都是分开独立建设,两套系统的重复的地方很多,不仅浪费大量的人力、物力和财力,而且不利于信息的整合,使得配电管理的运行效率不高。

根据上述情况,天津市电力公司针对配电设备分散性的特点,充分发挥天津电网的图形化生产管理系统的作用,紧密结合电网公司地理系统系统图形服务基础平台升级改造,实现配电地理信息系统和配电管理信息系统的一体化应用,从而完成了电网图形信息、设备信息共享,实现通过设备查位置,通过位置找设备的双向查询功能,有效的整合设备信息和地理信息,为提高配电专业化管理水平提供现代化的管理手段。

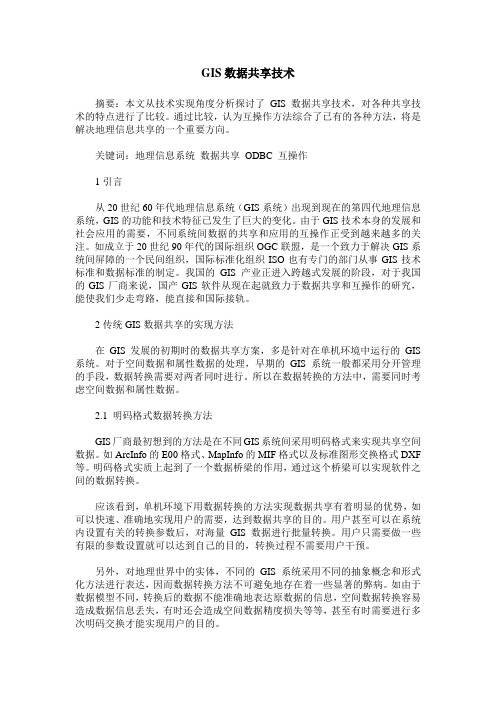

GIS数据共享技术摘要：本文从技术实现角度分析探讨了GIS数据共享技术，对各种共享技术的特点进行了比较。

通过比较，认为互操作方法综合了已有的各种方法，将是解决地理信息共享的一个重要方向。

关键词：地理信息系统数据共享ODBC 互操作1引言从20世纪60年代地理信息系统（GIS系统）出现到现在的第四代地理信息系统，GIS的功能和技术特征已发生了巨大的变化。

由于GIS技术本身的发展和社会应用的需要，不同系统间数据的共享和应用的互操作正受到越来越多的关注。

如成立于20世纪90年代的国际组织OGC联盟，是一个致力于解决GIS系统间屏障的一个民间组织，国际标准化组织ISO也有专门的部门从事GIS技术标准和数据标准的制定。

我国的GIS产业正进入跨越式发展的阶段，对于我国的GIS厂商来说，国产GIS软件从现在起就致力于数据共享和互操作的研究，能使我们少走弯路，能直接和国际接轨。

2传统GIS数据共享的实现方法在GIS发展的初期时的数据共享方案，多是针对在单机环境中运行的GIS 系统。

对于空间数据和属性数据的处理，早期的GIS系统一般都采用分开管理的手段，数据转换需要对两者同时进行。

所以在数据转换的方法中，需要同时考虑空间数据和属性数据。

2.1 明码格式数据转换方法GIS厂商最初想到的方法是在不同GIS系统间采用明码格式来实现共享空间数据。

如ArcInfo的E00格式、MapInfo的MIF格式以及标准图形交换格式DXF 等。

明码格式实质上起到了一个数据桥梁的作用，通过这个桥梁可以实现软件之间的数据转换。

应该看到，单机环境下用数据转换的方法实现数据共享有着明显的优势，如可以快速、准确地实现用户的需要，达到数据共享的目的。

用户甚至可以在系统内设置有关的转换参数后，对海量GIS数据进行批量转换。

用户只需要做一些有限的参数设置就可以达到自己的目的，转换过程不需要用户干预。

另外，对地理世界中的实体，不同的GIS系统采用不同的抽象概念和形式化方法进行表达，因而数据转换方法不可避免地存在着一些显著的弊病。

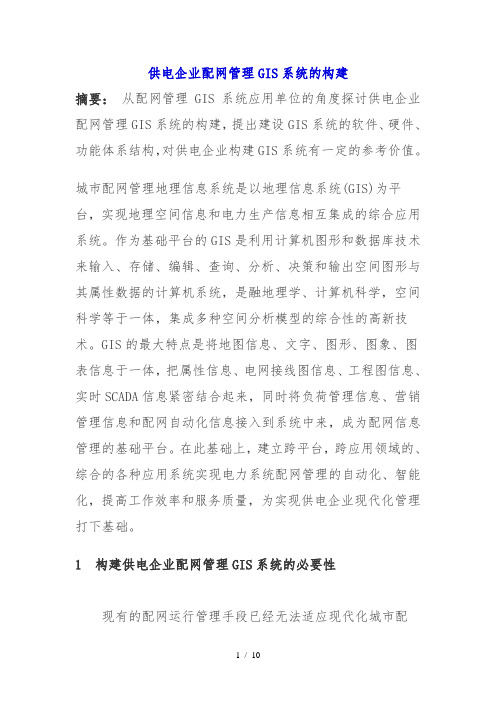

供电企业配网管理GIS系统的构建摘要：从配网管理GIS系统应用单位的角度探讨供电企业配网管理GIS系统的构建，提出建设GIS系统的软件、硬件、功能体系结构，对供电企业构建GIS系统有一定的参考价值。

城市配网管理地理信息系统是以地理信息系统(GIS)为平台，实现地理空间信息和电力生产信息相互集成的综合应用系统。

作为基础平台的GIS是利用计算机图形和数据库技术来输入、存储、编辑、查询、分析、决策和输出空间图形与其属性数据的计算机系统，是融地理学、计算机科学，空间科学等于一体，集成多种空间分析模型的综合性的高新技术。

GIS的最大特点是将地图信息、文字、图形、图象、图表信息于一体，把属性信息、电网接线图信息、工程图信息、实时SCADA信息紧密结合起来，同时将负荷管理信息、营销管理信息和配网自动化信息接入到系统中来，成为配网信息管理的基础平台。

在此基础上，建立跨平台，跨应用领域的、综合的各种应用系统实现电力系统配网管理的自动化、智能化，提高工作效率和服务质量，为实现供电企业现代化管理打下基础。

1 构建供电企业配网管理GIS系统的必要性现有的配网运行管理手段已经无法适应现代化城市配网建设和发展需要的现状。

为进一步满足广大用户对供电可靠性、电能质量和服务质量的要求，以与作为供电企业自身提高企业的经济效益的需要，在加大城市配网建设力度的同时，迫切需要采用现代化的技术与管理手段来规划，管理好城市配网。

另外，随着电力系统机构改革的实施，供电部门职能随之发生很大的变化，管理体制和机构设置都要适应市场的要求，因此改变管理模式、优化机构与合理配置人员已经成为改革的必然。

而要实现这一历史性的突破，就需要依靠信息技术为代表的高新技术在电力工业部门中的广泛应用。

采用先进的地理信息系统(GIS)技术研制开发供电企业配网管理地理信息系统，是供电企业实施对城市10 kV配网至200 V接户线与用户综合管理的有效突破口。

这一系统的实施对提高供电企业的管理素质和劳动生产率，对提高供电的可靠性，对加强电力市场建设和健全用户服务体系，实施机构改革都具有重要的意义。

浅析配电网自动化系统体系构成摘要：随着城市建设的不断发展扩大，人们对城市配电网的安全性、可靠性提出了更高的要求，配网自动化系统以配电GIS为配电网图形和数据录入平台，将复杂的配电网络与地理信息紧密地结合在一起，实现配电网在正常运行和事故状态下的智能化监测、保护和控制，这一方式已成为城市配电网建设的发展趋向，本文主要内容是对配电网自动化体系构造进行简要的分析。

关键词：配电网自动化；体系结构一、配网自动化系统的体系结构1.1配网自动化系统硬件构成配电网自动化系统亦称配电管理系统（DMS）或配电自动化，这个系统构成的一次设备主要包含110/10kV变电站的10kV馈线，开闭所、二次配电站和用户在内的配电系统，这些设备通过配电自动化系统进行集中监视、优化运行控制与管理。

配电网自动化系统一般采用分层分布式结构，即：1）配电主站层，主要作用是总整体上对个配电子站进行监控，分析系统的运行状态，协调个子站、终端之间的关系，实现实时数据迅速更新和共享。

2）配电子站层，是配电网自动化系统的中间层，向上与配电网主站等各个系统进行计算机通讯，完成终端设备数据的集中和转发，可以实现遥测、遥信、遥控、故障隔离等功能，并将实时数据中转到配电主站点通信处理器上。

3）配电终端层，使整个配电网系统的最底层，主要完成对柱上开关、开闭所、配电室等设备现场信息的采集、监控并执行上下级下发的控制命令。

在系统的各个层面之间需要通过通信介质建立通信联系，目前配电网自动化系统中，其介质利用方式有：利用电力线路，采取载波通信；利用专用通讯电缆；利用一点多址无线或点对点扩频无线方式，以实现信息的交换。

一般配电网自动化系统构造如图1所示。

图1 配电网自动化系统构造1.2配网自动化系统的技术手段配网自动化系统是利用了现代电子技术、计算机和网络技术及现代通信技术，将配电网数据和用户数据、电力网结构和地理图形进行信息综合，构成完整的自动化系统，实现配网及其设备正常运行和事故状态下的智能化检测、保护和控制。

配电网生产管理系统中 GIS的应用及原理摘要：随着国民经济和数字技术的快速发展，居民消费水平普遍提高，人们开始对配电网提出更严格的要求。

因此，为了适应现代社会的发展要求，必须用配电网面对广大人民群众，配电网不仅是连接供电单位和用户的桥梁，也是极其重要的一环。

这是因为以前的人工数据管理已经不能适应社会发展趋势，更难以实现电网的安全运行。

因此，有必要对电网进行科学规划，以提高供电的安全性和可靠性，降低线损，从而进一步提高整个供电局的经济效益。

当然，有必要将计算机技术合理地应用到配电系统的管理过程中，使数据和各种图形能够有效地结合在一起，各种信息能够充分共享。

本文作者根据自己的工作经验和思考，深入探讨了地理信息系统在配电网生产管理系统中的应用及其原理，具有重要的现实意义。

关键词：GIS技术；配电系统；应用；研究1 GIS技术在供电局配电系统中的重要作用1.1有利于实现统一化的配电管理由于社会主义市场经济的快速发展，国内第三产业增加了对电力的需求。

不仅如此，居民用电需求也在不断扩大。

因此，要做好供电局的服务工作，必须提高用电安全质量，加强用电管理。

这是因为电网中的数据和信息种类繁多，运行方式比较复杂，所以电网的调度和运行方式比较严格。

而且考虑到配电系统的可靠性，要合理建立地理信息系统，然后为供电局建立信息处理平台，及时合理分析配电设备的运行情况，最终促进电网的发展。

1.2为了进一步满足配电系统的要求如果在配电系统中合理运用GIS技术，可以将地图信息、数据处理信息和图形信息统一起来，将工程信息和接线图信息集成在一起。

在信息化管理的前提下，可以完成配电自动化管理，进而提高供电质量。

此外，GIS技术还可以提供一定的地理信息，完成多个系统部门的查询分析。

1.3GIS技术可以在一定程度上提高供电局的管理水平。

因为供电局每天都要处理大量的数据信息，很难形成报表，更别说实现自动化管理了。

也就是说，如果只靠人工操作来实现管理，是不可能在规定时间内处理完这些数据信息的。

供电公司输配网GIS一体化系统的设计与实现摘要：随着社会的飞速的发展，各种电网输配形式日益复杂和更新，成为当前电力系统输送中的主要探究措施和力式。

GIS电网系统是当前输配电形式中的重要组成部分。

本文主要介绍供电企业GIS输配网一体化的特点，和设计的要点及针对其中在设计和运行的可行性进行探讨。

关键词：输配网，GIS系统供电企业设计1.输配网G IS一体化系统特点1.1统一平台该系统将原有的配电CIS系统、输电GIS系统以及随后开发的污区管理系统、雷电管理系统和相关的生产管理系统、营销管理系统相关资源全面集成形成了一套统一的管理系统。

1.2统一数据该系统将原有的配电、输电以及污区、雷电、生产、营销等系统的数据根据精心设计的数据结构统一在一个平台下，为供电公司建立了一个安全、准确、及时的电网数据平台。

1.3统一管理该系统突破了原有的管理模式，将市公司和县公司的配网统一管理，并且在统一平台下，制订了完整的管理制度，将配电、输电、营销、生产等数据纳入了全公司的统一管理范畴之下。

1.4查询浏览全部W EB化供电公司输配网GIS一体化系统的W EB化，使得除小部分图形编辑的子系统外，其它功能如地理图发布、单线图发布、输配网发布、低压管理、污区图管理、雷电定位管理、统计查询、分析应用等都是W EB方式实现。

这种方式的应用，真正扩大了系统的使用范围，提高了系统易用性，使得系统深深根植于宿迁供电公司各个相关的应用部门，切实的提高了电力生产管理水平。

1.5系统节点多而分散，并发操作性强在配电网生产管理系统中，典型的工作节点有：各个线路工区（工段）、配电工区（工段）、用电中心、报修中心、配调中心，以及设计部门和MIS系统等。

其中的某些工作节点，如线路工区和用电营业部门可能还是远程节点。

因此，这种分散式的应用要求提供企业一体化的解决方案，减少数据的二义性，使得整个供电企业能够资源共享和信息同步。

1.6表达复杂设备设施之间的关系如何表达电网设备设施以及它们之间的关系，对配网数据应用平台是否具有可扩展性有很大的影响。

如何进行地理信息系统的数据集成与共享随着城市化的不断推进和信息技术的快速发展，地理信息系统（GIS）在各个领域的应用日益广泛，对数据集成与共享的需求也越来越迫切。

在GIS数据集成与共享的背后，既有技术上的挑战，也有管理上的难题。

本文将从数据集成、共享和管理三个方面进行讨论，探讨如何更好地进行地理信息系统的数据集成与共享。

一、数据集成数据集成是指将来自不同数据源的地理信息数据进行整合，形成统一的数据集。

在进行数据集成时，需要考虑数据的精度、数据格式、数据结构和软件兼容等因素。

首先，要确保数据的精度一致。

不同数据源可能会有不同的采集方法和精度要求，因此在进行数据集成时，需要对数据进行统一处理，确保数据的精度一致，以保证数据集成的准确性。

其次，要统一数据的格式。

不同的数据源可能有不同的数据格式，如矢量数据、栅格数据、数据库数据等。

在进行数据集成时，需要将不同格式的数据进行转换，使其能够互相兼容，以便进行统一的处理和分析。

此外，还需要处理数据的结构差异。

不同数据源的数据结构可能不同，如属性字段的名称、字段类型的不一致等。

在进行数据集成时，需要对数据的结构进行调整和匹配，使其能够保持一致，以方便进行数据集成和共享。

最后，还需要考虑软件兼容性问题。

不同的GIS软件可能对数据的支持程度不同，因此在进行数据集成时，需要选择合适的软件来处理和管理数据，以保证数据的顺利集成和共享。

二、数据共享数据共享是指将集成后的地理信息数据向各个用户开放，使其能够方便地使用和获取。

在进行数据共享时，需要解决数据的安全性、访问权限和使用规范等问题。

首先，要确保数据的安全性。

地理信息数据可能涉及到敏感信息和隐私问题，因此在进行数据共享时，需要进行数据脱敏处理，以保护用户的隐私和数据的安全。

同时，还需要采取合适的加密和权限控制措施，限制数据的访问范围，确保数据的安全性。

其次，要设立访问权限。

地理信息数据可能涉及多个部门和用户，因此在进行数据共享时，需要设立不同的访问权限，以控制不同用户对数据的访问和使用。

配电管理G I S系统
配电管理GIS系统在今后的配电系统中将扮演重要的角色，它给传统的配电管理带来一次新的技术革新。

配电GIS系统是集数字化地理信息、电网结构信息、电力设备图形与台帐、设备运行规程等于一体的管理信息系统。

其突出特点就是使用丰富的地理信息系统方法来描述电网的运行状况，构筑一个“数字电网”，使用它可以实时形象地了解电网的各类信息并辅助工作人员进行业务管理与决策，从而对电网进行有效、科学的管理，提高管理质量和运行效率、降低运营成本、保障供电可靠性。

系统功能框架
系统内部模块
系统相关集成
上海杰狮信息技术有限公司开发的配电管理GIS系统，为开放的空间信息管理系统，它可与其它自动化系统通过多种方式互连，在数据高度共享的基础上保证数据源的同一性。

系统网络示意图：。
