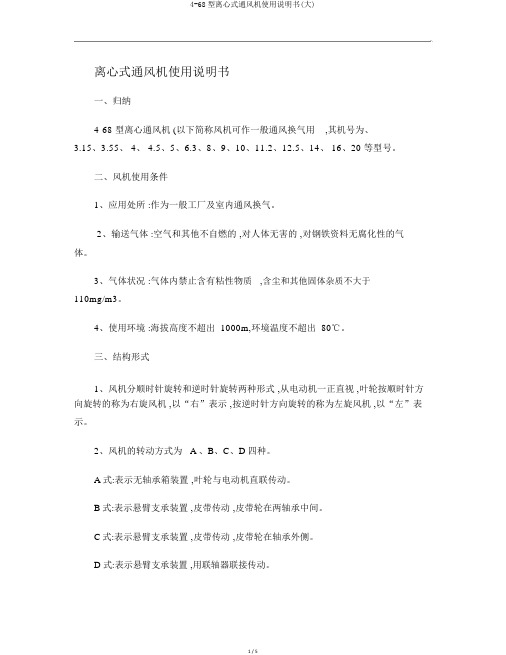

离心式通风机使用说明书一、归纳4-68 型离心通风机 (以下简称风机可作一般通风换气用,其机号为、3.15、3.55、 4、4.5、5、6.3、8、9、10、11.2、12.5、14、 16、20 等型号。
二、风机使用条件1、应用处所 :作为一般工厂及室内通风换气。
2、输送气体 :空气和其他不自燃的 ,对人体无害的 ,对钢铁资料无腐化性的气体。
3、气体状况 :气体内禁止含有粘性物质,含尘和其他固体杂质不大于110mg/m3。
4、使用环境 :海拔高度不超出 1000m,环境温度不超出 80℃。
三、结构形式1、风机分顺时针旋转和逆时针旋转两种形式 ,从电动机一正直视 ,叶轮按顺时针方向旋转的称为右旋风机 ,以“右”表示 ,按逆时针方向旋转的称为左旋风机 ,以“左”表示。
2、风机的转动方式为 A 、B、C、D 四种。
A式:表示无轴承箱装置 ,叶轮与电动机直联传动。
B式:表示悬臂支承装置 ,皮带传动 ,皮带轮在两轴承中间。
C式:表示悬臂支承装置 ,皮带传动 ,皮带轮在轴承外侧。
D 式:表示悬臂支承装置 ,用联轴器联接传动。
3、风机机壳用钢板焊接而成。
4、叶轮为后倾圆弧叶片 ,经过动、静均衡校订 ,空气性能好 ,噪声低 ,运行安稳。
5、集流器压制成形 ,装于风机侧面 ,能负气体顺利地进入叶轮,且损失较小。
四、安装和调试1、安装前 :对付风机各零件进行全面的检查,叶轮的旋转方向与机壳上注明的旋转方向一致 ,各部联接密切 ,叶轮、主轴、轴承等主要零件无损害 ,传动组灵巧等等 , 假如发现问题应马上予以维修和调整。
2、安装时 :注意检查机壳内不该有遗留的工具及其他杂物 ,在一些接合面上为了防范生锈 ,减少拆卸困难 ,应涂上一些润滑脂或机械油 ,进风出风管道联接应调整到自然切合 ,不得强行联接 ,更不准将管道重量加在风机各零件上 ,并保证风机水平地点。
3、安装要求 :3.1 按图纸所示的地点与尺寸进行安装,为保证高效率 ,特别要保证进风口与叶轮的轴向、径向缝隙。

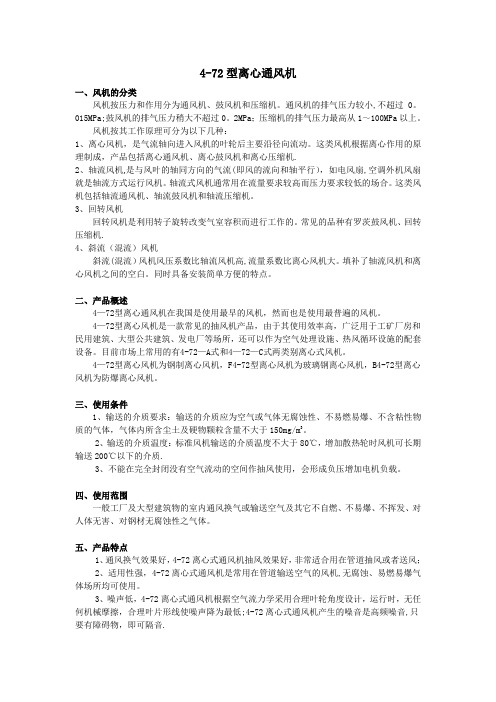

4-72型离心通风机一、风机的分类风机按压力和作用分为通风机、鼓风机和压缩机。
通风机的排气压力较小,不超过0。
015MPa;鼓风机的排气压力稍大不超过0。
2MPa；压缩机的排气压力最高从1～100MPa以上。
风机按其工作原理可分为以下几种：1、离心风机，是气流轴向进入风机的叶轮后主要沿径向流动。
这类风机根据离心作用的原理制成，产品包括离心通风机、离心鼓风机和离心压缩机.2、轴流风机,是与风叶的轴同方向的气流(即风的流向和轴平行），如电风扇,空调外机风扇就是轴流方式运行风机。
轴流式风机通常用在流量要求较高而压力要求较低的场合。
这类风机包括轴流通风机、轴流鼓风机和轴流压缩机。
3、回转风机回转风机是利用转子旋转改变气室容积而进行工作的。
常见的品种有罗茨鼓风机、回转压缩机.4、斜流（混流）风机斜流(混流）风机风压系数比轴流风机高,流量系数比离心风机大。
填补了轴流风机和离心风机之间的空白。
同时具备安装简单方便的特点。
二、产品概述4—72型离心通风机在我国是使用最早的风机，然而也是使用最普遍的风机。
4—72型离心风机是一款常见的抽风机产品，由于其使用效率高，广泛用于工矿厂房和民用建筑、大型公共建筑、发电厂等场所，还可以作为空气处理设施、热风循环设施的配套设备。
目前市场上常用的有4-72—A式和4—72—C式两类别离心式风机。
4—72型离心风机为钢制离心风机，F4-72型离心风机为玻璃钢离心风机，B4-72型离心风机为防爆离心风机。
三、使用条件1、输送的介质要求：输送的介质应为空气或气体无腐蚀性、不易燃易爆、不含粘性物质的气体，气体内所含尘土及硬物颗粒含量不大于150mg/m3。
2、输送的介质温度：标准风机输送的介质温度不大于80℃，增加散热轮时风机可长期输送200℃以下的介质.3、不能在完全封闭没有空气流动的空间作抽风使用，会形成负压增加电机负载。
四、使用范围一般工厂及大型建筑物的室内通风换气或输送空气及其它不自燃、不易爆、不挥发、对人体无害、对钢材无腐蚀性之气体。
4-72系列风机样本4-72 B4-72用途4-72 型离心通风机主要用途是为一般工厂及大型建筑物的室内通风换气或输送空气及其它不自燃、不易爆、不挥发、对人体无害、对钢材无腐蚀性气体；B4-72 型离心通风机可排送易燃、易挥发性气体；F4-72性离心通风机主要用于输送腐蚀性气体。
但4-72、B4-72、F4-72离心通风机输送的气体均不得含粘性物质，所含尘土及硬质颗粒物不大于150mg/m3，气体温度不得超过80℃。
B4-72型风机的性能与选用件及地基尺寸与4-72型一致，可按其样本选择。
该风机结构基本与4-72型相同，№2.8A~6A采用B35型法兰盘与底脚的电动机，№6~12C、D电动机选用表中与Y系列相对应的YB系列，安装方式为B3。
F4-72型离心通风机采用不锈钢、玻璃或其他耐腐蚀材料制造，其性能和地基尺寸与4-72型离心通风机相同。
4-72型离心通风机在我国是使用最早的风机，然而也是使用最普遍的风机，从高层建筑带地下铁道，从锅炉鼓风到厂房换气，从北部边疆到南海之滨，从西部高原到东部边陲，4-72型风机随处可见。
型式从电机一端正式，凡叶片按顺时针方向旋转者称“右旋风机”，以“右”表示，反之则称之为“左旋风机”，以“左”表示。
风机的出口位置以机壳的出风口角度表示，4-72型风机№2.8~6在出厂时均做成一种型式，使用单位根据要求再安装成所需要的位置，订货时无须注明。
其中：№2.8出风口位置调整范围是0°~225°，间隔是45°；№3.2~6出风口调整范围是0°~225°，间隔是22.5°；№8~12出风口调整范围是0°~225°，间隔是45°；№16、20出风口角度制成固定的三种0°、90°、180°，不能调整，订货时需注明。
风机传动方式有A、B、C、D四种：4-72型风机中，№2.8~5采用A式传动，№6既有A 式传动又有C式传动，№8~12采用C、D两种传动方式，№16~20采用B式传动。

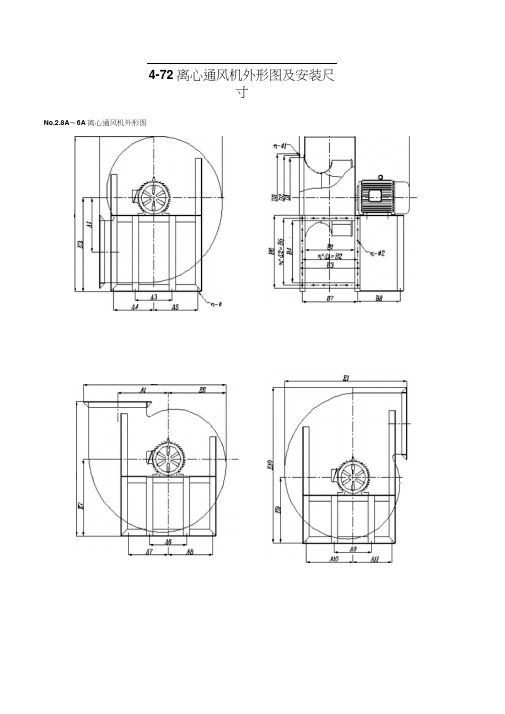

4-72 离心通风机外形图及安装尺寸No.2.8A～6A 离心通风机外形图No.6C ～12C 离心通风机外形图注：（1）4-72No.6C风机出口180℃配Y132S-4-5.5kW 及以上电机不采用此结构，配防爆电机时不采用此结构。
（2）4-72No.6C 风机出口0℃配Y160M-4-11kW 及以上电机不采用此结构，配YB112M-44kW 及以上防爆电机时不采用此结构。
（3）4-72No.6C 风机出口90℃配Y160M-4-11kW 及以上电机不采用此结构，配YB132S-4 5.5kW 及以上防爆电机时不采用此结构。
（4）4-72No.7C 风机出口180℃配Y160M-4-11kW 及以上电机不采用此结构，配YB32S-4 5.5kW 及以上防爆电机时不采用此结构。
（5）4-72No.7C 风机出口90℃、0℃配Y160L-4-15kW 及以上电机不采用此结构，配YB160M-4-11kW 及以上防爆电机时不采用此结构。
（6）4-72No.8C 风机出口180 ℃配Y160L-4-15kW 及以上电机不采用此结构，配YB132S-4 5.5kW 及以上防爆电机时不采用此结构。
（7）4-72No.8C 风机出口90℃、0℃配Y160L-4-15kW 及以上电机不采用此结构，配YB160M-4-11kW 及以上防爆电机时不采用此结构。
No.6C ～ 12C 离心通风机 （结构标准型 ）安装尺寸图进风口尺寸12 Ф1200 Ф1250 Ф130018-Ф 14 850 910 968 968 1032 1086 30-Ф127×130 8×129 机号No.16B、No.20B 离心通风机外形图。
离心通风机产品样本离心通风机是一种广泛应用于工业生产、建筑空调、矿山等领域的通风设备。
它具有结构简单、通风效果好、耗能低等优点，因此在市场上非常受欢迎。
本文将介绍一款离心通风机的产品样本，详细说明其结构、工作原理、技术参数以及应用范围。
一、产品概述本产品是一款新型离心通风机，采用先进的设计理念和制造工艺，具有优异的性能和可靠的质量。
它的主要部分包括进风口、风轮、驱动装置、出风口和外壳等，所有的部件经过精心设计和加工，确保了产品的稳定性和可靠性。
二、工作原理这款离心通风机的工作原理是通过驱动装置带动风轮旋转，使风轮将空气吸入进风口，然后离心力将空气推向出风口，进而形成气流。
风轮的旋转速度、叶片形状和角度等参数可以根据实际需要进行调整，以达到最佳的通风效果。
三、技术参数1.风量：2000m³/h2.风速：20m/s3.噪音：60dB(A)4.电压：220V5.功率：500W6. 重量：20kg7. 尺寸：600mm×600mm×300mm四、产品特点1.结构紧凑：产品采用一体化设计，结构紧凑，体积小，适合安装在狭小的空间中。
2.低噪音：产品采用优质的材料和先进的制造工艺，保证了产品的稳定性和运行时的低噪音。
3.高效节能：产品采用先进的风轮设计和高效的电机，使其达到较高的通风效果，同时节省能源。
4.可调风速：产品的风速可根据实际需要进行调整，以满足不同场景的通风需求。
5.易于安装：产品采用标准接口设计，可与其他设备进行配套安装，安装过程简单方便。
五、应用范围这款离心通风机广泛应用于工业生产车间、商业建筑、办公楼、地下车库、矿山等需要通风的场所。
它可以有效地排除室内有害气体、控制室内温度，提供良好的工作环境。
总之，此款离心通风机以其高效节能、低噪音、紧凑结构等特点成为市场上的热门产品。
它的广泛应用范围使其成为工业生产和建筑空调领域的不可或缺的设备。
欢迎通过本公司的销售渠道获得更多产品信息和样本。
离心通风机使用说明书宜兴市华电环保设备有限公司一、用途4-72型离心通风机作为普通工厂及大建筑物室内通风换气，即可用作输入气体，也可用作输出气体。
空气和其他不自燃、对人体无害、对钢铁材料无腐蚀性气体。
气体内不许有粘性物质，所含尘土及硬质颗粒不不不大于150mg/m3。
气体温度：不超过80℃。
4-72型离心通风机在国内是使用最早风机，然而也是使用最普通风机，从高层建筑到地下铁道，从锅炉鼓风到厂房换气，4-72型风机随处可见。
二、型式从电机一侧正视，叶轮顺时针旋转者称右旋风机，以“右”表达；叶轮逆进针旋转者称左旋风机，以“左”表达。
风机出口位置，以机壳出风口角度表达。
4-72型风机№2.8～6出厂时均做成一种型式，使用单位依照规定再安装成所需要位置，订货时不需注明。
其中№2.8出风口位置调节范畴是0°～255°，间隔是45°；№16、20出风口位置制成固定三种0°、90°、180°，不能调节，订货时需注明。
风机传动方式有A、B、C、D四种：4-72型风机中，№2.8～6采用A式传动，№8～12采用C、D式传动，№16～20采用B式传动。
三、构造4-72型风机中№2.8～6重要由叶轮、机壳、进风口、电机等某些构成。
№8～20除具备上述某些外，尚有传动某些。
（1）叶轮：由10个后倾机翼型叶片、曲线型前盘和平板后盘构成，用钢板制造，并经动、静平衡校正，空气性能良好，效率高，运转平稳。
（2）机壳：做成二种不同型式。
其中№2.8～12机壳作成整体，不能拆开，№16～20机壳制成三开式，除沿中分水平面分为两半外，上半部再沿中心线垂直分为两半，用螺栓连接。
（3）进风口：制成整体，装于风机一侧，与轴向平行截面为曲线开关作用是能使气流顺畅时入叶轮，且损失较小。
（4）传动：由主轴、轴承箱、流动轴承、皮带轮或联轴器构成。
四、性能与选取本样本只给出№10样机无因次性能和曲线，由性能和曲线计算№10以上风机有因次性能参数。
各类大中型工厂和民用建筑，大型场馆等通风场所离心风机参数一、特性及应用4-68离心风机，其效率和比A声级均达到或优于机械工业部制定的A级标准。
广泛用于各类大中型工厂和民用建筑，大型场馆等通风场所。
4-68离心风机作为一般通风换气用，输送空气或其它不自然、无腐蚀性的、对人体无害的气体，气体内无粘性物质，所含尘土及颗粒物不大于150mg/m3，温度不超过80℃。
二、产品图片三、4-68风机性能参数表机号N o. 转速（r/min）风量（m3/h）全压（Pa）内效率（%）内功率（kW）所需功率（kW）电动机型号功率（kW）2. 8 A 2900113113191508169618852073226297196596192285376765778.583.286.587.986.180.173.50.390.430.470.490.520.550.560.590.650.710.740.760.770.78Y82-21.114505656607548489421037113124524023522521618616778.583.286.587.986.180.173.50.0490.0540.0570.0600.0660.0670.0710.070.080.090.090.100.100.11Y81-40.553.1 5 A 29001825209323622630124612401225117779.984.387.388.60.790.860.920.971.111.201.291.36Y9S1.52899 3167 3435 109898185387.081.375.21.021.061.081.371.381.40-21450 91210471181131514491583171831430830429427524521679.984.387.388.687.081.375.20.100.110.110.120.130.130.140.140.140.140.160.170.170.18Y81-40.553. 5 5 A 29002708309234773861424546295013160816001569151014021265110881.185.388.189.487.882.576.71.491.621.721.811.881.972.011.942.112.242.352.442.562.41Y1L-23 1450135415461738193021222315250740239739237335331427581.185.388.189.487.882.576.70.190.200.210.220.240.240.250.290.300.320.330.360.360.38Y81-40.554 A 29003984453450835633618267327281206920602010193217951628143282.386.288.990.088.683.678.22.783.013.193.363.483.643.703.343.613.834.034.184.374.44Y112M-24 1450199222672542286130913366364152051050048145140135382.386.288.990.088.683.678.20.350.370.400.420.440.450.460.530.560.600.630.660.680.69Y82-40.754. 52900579065732658262883.387.05.135.515.906.34Y17.5A 735581378920970210485 2569246222952069183489.590.589.284.579.45.866.156.376.606.726.747.077.337.597.7332S2-21450 289532863678406944604851524267765763861956952046183.387.089.590.589.284.579.40.640.690.730.770.790.830.850.900.971.021.081.111.161.19Y9S-41.15 A 29008050912310197112701234313416144903315326631897305028442589230584.287.690.091.089.885.380.58.89.4410.0310.4910.8611.3111.5210.1210.8611.5312.0612.4913.0113.25Y16M2-2151450402545625098563561726708724582481479476571664757984.287.690.091.089.885.380.51.091.181.251.321.371.411.451.421.531.631.721.781.831.89Y1L1-42.26. 3 D 145083209393104671154012614136871476113241304127512161138104092284.888.190.591.490.285.981.33.613.864.094.264.424.604.654.424.735.015.225.415.635.69Y132S-45.5960550862196930764157956955953084.888.190.591.41.041.111.191.231.381.471.581.63Y1122.28351 9062 9773 50045140290.285.981.31.291.321.341.711.751.78M-68 D 145017585197832198224179263782857630774215821182060197118441677150185.788.891.091.990.886.782.412.2913.1013.8114.4014.8715.3515.5614.415.416.216.917.418.018.3Y18M-418.59601164313098145531600917464189192037594293290286380473665785.788.891.091.990.886.782.43.553.824.014.174.304.464.514.34.74.95.15.35.55.5Y132M2-65.573088539960110671217313280143871540354953952050047142238385.788.891.091.990.886.782.41.551.651.761.841.911.942.002.12.22.32.42.52.572.7Y132M-831 0 D 145035420397134400648299525935688661179344233643266310929232687242287.690.392.293.092.088.584.738.641.143.344.846.448.048.645.348.250.852.654.456.357.0Y25M455 96023450232932913531978348203766240505151014811432136312751177105987.690.392.293.092.088.584.711.212.012.613.013.413.914.113.114.414.815.315.716.316.5Y2L1-618.5730 1783219993221552431626478286393080187385382478573667761887.690.392.293.092.088.584.74.95.25.55.75.96.16.25.86.16.56.76.97.17.3Y16L-87.51 2. 5 D 96045800513535690462456680087355979111235423052236212820011834165787.690.392.293.092.088.584.734.2036.4038.3239.6941.0742.3342.9940.1342.7144.9746.5848.1949.6750.45Y28M-6557303482839050432714749251714559366015713631334129512361157105996187.690.392.293.092.088.584.715.0516.0216.8717.5218.0618.5918.9617.6618.8019.8020.5621.1921.8122.25Y225M-8226. 3 C 224012852145111616917828194862114422803315931093030289327072491219784.888.190.591.490.285.981.313.2914.2215.0315.6716.2416.8917.1116.0917.2118.1918.9619.6520.4420.80Y18M-222200011476129561443715917173981887920359251124812413230521581971175684.888.190.591.490.285.981.39.4310.1310.6911.1511.5612.0312.2111.4212.2712.9413.4914.0014.5614.78Y16M2-215180010328116601299314325204020101952186384.888.190.591.46.907.397.788.118.358.949.429.82Y161115658 16991 18324 17461589142290.285.981.38.418.738.9010.1910.5610.77M1-21600 9180103651155012734139181510316287160815891550147113831255111884.888.190.591.490.285.981.34.835.195.495.695.926.136.225.856.286.656.897.177.427.53Y132S2-27.51400 8032960910105111421217813215142511236121611871128105996186384.888.190.591.490.285.981.33.253.483.683.823.974.114.204.104.394.654.825.025.195.31Y132S-45.51250 717280989024994910874117991272498197194290284376568784.888.190.591.490.285.981.32.302.482.612.732.822.922.982.913.133.293.443.573.693.77Y112M-441120 64267255808589139743105721140178577575572667761854984.888.190.591.490.285.981.31.651.771.871.972.032.112.142.262.422.562.692.782.882.93Y1L2-431000 57376478721879588699943962861860857954049084.888.190.591.490.285.91.181.261.351.401.441.501.611.731.841.911.972.05Y1L12.210179 441 81.3 1.53 2.09 -46 C 900516458306497716378298496916251050049047144140235384.888.190.591.490.285.981.30.8620.9190.9781.021.061.11.11.271.351.441.451.461.511.51Y9L-41.5 800459051825775636769597552814440239238337334331428484.888.190.591.490.285.981.30.600.640.680.720.740.770.790.890.941.001.061.081.131.17Y9S-41.18 C 180021830245592728830016327453547438202331532663178303028342589231585.788.891.091.990.886.782.423.4525.0826.4627.4828.3829.4229.8028.430.432.033.334.435.6136.1Y2L2-237 160019404218302425626681291083153233958261925792511239322362050183485.788.891.091.990.886.782.416.4617.6118.5819.2919.9020.7020.9819.9321.322.523.424.125.125.4Y2L1-230 140016979191012122423346254682759129713201019711922183417161569140285.788.891.091.990.886.782.411.0611.7812.4612.9413.3713.8714.0413.414.315.115.716.216.817.0Y18M-418.5 1250 15159 1599 85.7 7.85 9.5 Y1517054 18949 20844 22739 24634 26528 15691530146113631246111888.891.091.990.886.782.48.428.859.209.489.839.9910.110.711.111.511.912.116L-41120 1358315281169791867720375220732377012851265122611771098100089285.788.891.091.990.886.782.45.656.056.356.646.847.077.156.87.37.78.08.38.68.7Y16M-4111000 121281364415160166761819219708212241020101098193287379471685.788.891.091.990.886.782.44.004.314.544.704.865.015.125.15.45.75.96.16.16.2Y132M-47.58 C 9001091512279136441500816373177381910183481479475570664757985.788.891.091.990.886.782.42.953.133.313.423.543.683.723.74.04.24.34.54.74.8Y132S-45.5 800970210915121281334014554157671697965763862859855951046185.788.891.091.990.886.782.42.072.182.322.412.492.582.642.62.82.93.03.13.33.3Y112M-44 710861196871076311840129161339252051049047144140285.788.891.091.990.886.71.451.521.611.681.741.802.02.12.22.32.42.5Y1L2315069 363 82.4 1.84 2.5 -4630 7641859695511050611461124161337140240239237334331428485.788.891.091.990.886.782.41.001.081.141.181.201.251.281.41.51.61.61.61.71.7Y1L1-42.21 0 C 125030534342353793641637453384904052740256025012422231521671991179587.690.392.293.092.088.584.724.826.327.728.829.730.631.030.031.933.534.835.937.137.6Y225S-437 112027358306743399037307406234393947256205020101942185417361599144287.690.392.293.092.088.584.717.819.019.920.621.322.022.321.523.024.125.025.826.727.0Y2L-430 100024427273883034933310362703923342192163815991550148113831275114787.690.392.293.092.088.584.712.713.514.214.715.115.715.915.416.317.117.818.319.019.2Y18L-422 9002198424649273142997832644353083797413241295125511971128103093287.690.392.293.092.088.584.79.239.8010.310.711.111.411.611.211.912.513.013.513.814.0Y16L-415机号No. 转速（r/min）风量（m3/h）全压（Pa）内效率（%）内功率（kW）所需功率（kW）电动机型号功率（kW）10C 800195412191024279266482901731385337541049102099194288381473687.690.392.293.092.088.584.76.506.877.247.497.738.028.147.878.318.779.079.369.709.85Y160M-4 11 7101734319446215482365025752278542995682480478574569664757987.690.392.293.092.088.584.74.534.815.095.265.415.665.685.726.076.166.376.556.856.88Y132M-4 7.5 6301538917254191192098564763861858854951046187.690.392.293.092.088.584.73.163.383.563.693.793.954.023.994.274.494.664.785.005.08Y132S-4 5.550 247 16 265 81560 1367915337169951865420311219692362751050049046143240236387.690.392.293.092.088.584.72.212.362.512.572.652.772.812.792.983.173.243.343.503.57Y112M-4 4500 1221413694151751665518135196162109641240239237334331428487.690.392.293.092.088.584.71.591.691.781.851.871.931.972.012.142.262.342.372.442.48Y100M-4 312.5 C 112053434599126638832073138304087.690.392.254.3257.8260.9765.7669.9973.59Y280S-4 7565793 42 858 19 922 96 290327172501225693.092.088.584.763.1665.0667.3468.2576.4578.7581.5182.62Y280M-4 901000 47710534925927665068256025012422231587.690.392.293.038.7141.1443.2544.9646.8649.8052.3554.43Y250M-4 5570841766248240721671991179592.088.584.746.3447.8648.4956.1057.9458.70Y280S-4 75900 42938481445334858552637586896274166206920301961187317561618145187.690.392.293.092.088.584.728.1730.0631.5132.7533.7835.0135.2934.1036.3838.1539.6440.9042.3942.72Y280S-6 4512.5 C 8003816842794163815991550148187.690.392.293.019.8221.0422.1323.0123.9925.4726.7927.06Y225M-6 3020 520 46 566 73 613 00 659 26 1275114788.584.724.5224.8029.6830.02710 3387437980420864619150297544035850912851265122611671089100090287.690.392.293.092.088.584.713.8014.7815.5416.1016.5017.0717.3116.7017.8918.8119.4820.0120.6720.95Y200L2-6 22630 30057337003734440987446304827351917101099196191286379470687.690.392.293.092.088.584.79.6210.2710.8111.1611.6212.0312.0211.7512.4313.0913.5114.0714.5714.55Y180L-6 15560 2671780478587.690.36.817.238.248.75Y160L-6 1156 331 94 364 33 396 71 429 10 461 48 72667762855993.092.088.584.77.898.108.458.469.569.8110.2310.24500 2385526746296383252935421383124120463862860857953950045187.690.392.293.092.088.584.74.825.165.435.625.776.016.096.606.256.576.806.987.287.38Y160M-6 7.5450 2146924071266742927631879344183708352051049047144140236387.690.392.293.092.088.584.73.543.773.944.114.254.354.414.474.764.985.195.375.495.57Y132M2-6 5.5400 8421397237102602328337306503296341240239237334331428487.690.392.293.092.088.584.72.492.652.802.902.943.023.073.143.343.543.663.713.813.88Y132M1-6 416B 96096052107694119337130980142623154265165908386437763658349132763011271787.690.392.293.092.088.584.7118125132137141146148142151160165171176179Y355M2-6 200 80080043897452687262887.690.368738388Y315M1-6 90994481091501188521285542540242222752089188392.293.092.088.584.77679828485929699102103Y315M2-6 110257710 71038796498826096871105481114092122703211820692001191217951648148187.690.392.293.092.088.584.74851535557596058616467697172Y315S-6 75630 6303470675783158595693596101237108877166716281579150114121295116787.690.392.293.092.088.584.73335373940414240434547485050Y280M-6 55560 560306282269613764058319713141285124611871118102092287.690.392.293.092.088.584.723.324.826.127.128.128.829.328.330.031.632.834.034.935.4Y250M-6 3788 967 80500 500275609162155682197428380346864101049103099195189281473687.690.392.293.092.088.584.716.617.818.519.420.020.520.820.121.522.423.524.224.825.2Y225M-6 30450 4502450482559396139766854723127776985383480476571665759887.690.392.293.092.088.584.712.212.913.514.014.414.915.314.715.716.417.017.518.018.5Y200L1-6 18.516B 400 4002244873497245457566765763860856952047187.690.392.293.092.088.584.78.509.079.559.9110.210.510.710.211.011.612.012.412.712.9Y180L-6 1526 642 77 691 28355 3551939825441304843552741570466135153052050048145141237387.690.392.293.092.088.584.75.966.376.656.957.187.377.507.227.718.058.418.698.929.07Y160L-6 11315 3151735337391584297846798506185443941240239237335332429487.690.392.293.092.088.584.74.124.384.684.784.995.145.255.25.55.86.06.36.496.62Y160M-6 7.520B 710 13874715556517238333053227312829812795256987.690.392.293.092.088.5145154162168174180176187197204210217Y355M-8 2201892002060182228362396542324 84.7 183 221630 123113138036152959167882182805197728212650259925402462235422072030182487.690.392.293.092.088.584.7101108113118122126127123131137143147151154Y355M2-8 160560 109434122699135964149228162493175758189023206020101952185417461599144287.690.392.293.092.088.584.771.475.979.982.685.688.289.386.591.896.7100104107108Y315M3-8 110500 97709109553163815991550148187.690.392.293.050.753.856.758.961.465.268.671.3Y315M2-8 75121 396 133 240 145 083 156 927 168 770 13931275114792.088.584.761.062.863.573.876.076.920B 450879389859710925711991613057514123415189313241295125511971128103093287.690.392.293.092.088.584.736.939.341.342.844.445.646.444.747.550.051.953.855.256.2Y315S-8 55 4007816787642971171065921160671255411350161049103099195189281473687.690.392.293.092.088.584.726.027.829.030.331.332.132.631.533.635.136.737.838.839.4Y280M-8 45 3556937382480487.690.318.119.221.923.3Y250M-8 30777 82 861 91 946 00 103 009 111 418 119 827 78574569664757992.293.092.088.584.720.421.121.622.622.724.725.526.227.427.5315 61557690187648083941914029886410632564763861858854951046187.690.392.293.092.088.584.712.613.514.214.715.215.816.115.316.417.217.918.319.219.5Y225M-8 122280 5471761349679827461481247878799451151050049046143240236387.690.392.293.092.088.584.78.859.4410.0410.2710.5811.0911.2410.7011.4212.1512.4312.8113.4213.61Y200L-8 15250 4885554776606986662072542784638438541240239237334332428487.690.392.293.092.088.584.76.386.777.177.417.527.977.877.728.208.688.979.109.659.52Y180L-8 11。
4-72离心通风机外形图及安装尺寸
1. 简介
4-72离心通风机是一种常见的通风设备，主要用于工业生产中的通风换气。
该风机结构简单，性能可靠，噪音低、震动小、效率高等特点，广泛应用于机械、冶金、化工、轻工、建材、食品、医药等行业的通风换气和废气排放。
本文将提供4-72离心通风机的外形图及安装尺寸的相关信息。
2. 外形图
4-72离心通风机的外形图如下：
___________________________
/ \\
/ \\
/ \\
/ \\
/ \\
/__________________________________\\
从上图中可以看出，4-72离心通风机的主要部件有：叶轮、电机、风机壳体等。
在安装前，需要参考产品手册确定安装方向。
3. 安装尺寸
4-72离心通风机的安装尺寸如下：
1.安装高度：机座高度+下口高度。
2.安装间距：机组之间的安装间距应大于机组宽度，至少两个机组之间
要保留一个工作空间。
3.安装角度：可任意安装，但必须保持风机叶轮的水平状态。
4.连接口径：确保风管连接口径与风机进出口口径相同，连接牢固、无
漏气。
5.基础尺寸：参考基础图纸，在安装前确保基础平整、牢固。
4.
本文介绍了4-72离心通风机的外形图及安装尺寸，通过阅读本文，读者可以
了解到该设备的基本结构和安装要点，做到安装正确、使用方便。
如果需要更详细的信息，建议参考相关产品手册或者咨询生产厂家的技术人员。
1.1.16 160000 4-62 离心通风机产品样本
(通用型不可压缩气体)
（ 参考《 通风机鼓风机产品样本 选型 商务报价 》 正文第十六章 ） 专利代号：ZL 02 2 14256 .8 （安装软件：Excel 2003 ）
第十六章 4-62 离心通风机产品样本
概述
1. 用途： T4-62 型离心通风机作一般通风换气用。
作为一般工厂及大建筑物的室内通风换气，既可用作输入气体，也可用作输出气体。
输送的气体应为空气和其他不自燃的、对人体无害的、对钢铁材料无腐蚀性的气体。
2. 适用环境：介质温度不超过 80℃，所含尘土及硬质颗粒不大于 150 mg/m3 。
3. 机号：通风机为单吸入式，有 NO.4、
4.5、5、
5.6、
6.3、
7.1、8、9、10、11.2、12.5、14、16共 13 个机号。
4. 旋转角度：通风机可制成右旋和左旋两种 ，从电动机一端正视，如叶轮顺时针旋转称右旋风机，以“右
”表示，逆时针旋转称左旋风机，以“左”表示，风机的出口位置以机壳的出口角度表示。
T4-62 型风机NO.4～6
在出厂时均做成一种形式, NO.4～6 出风口位置调整范围为 0°～225°，间隔 45°传动方式为 A 式传动；NO.7～12 的出风口位置制成固定的三种：0°、90°、180°，不能调整。
5. 整体结构： 由叶轮、机壳、进风口、支架、传动组等组成。
6. 叶轮： 由12个后倾的薄板型叶片组成。
7. 机壳： 用普通钢板焊接成蜗形壳整体。
8. 进风口： 制成整体，装于风机的侧面，与轴向平行的截面为曲线形状，能使气体顺利进入叶轮，且损失较小。
9. 传动组： 主轴、轴承箱、滚动轴承组成。
1.1.2 4-62 系列离心通风机安装与外形尺寸
图16-1 4-62 离心通风机略图(见临沂市风机厂产品说明书)。
