复习与思考题答案第一章1、PLC是可编程序逻辑控制器英文“Programmable Logical Controller ”的简称。
2、PLC的型号繁多，各种型号的PLC的功能不尽相同，但目前的PLC一般都具有下列功能：①条件控制；②定时控制；③计数控制；；④步进控制；⑤数据处理；。
⑥通信和联网；⑦对控制系统的监控；3、与工控机相比，PLC具有以下独特的特点：①通用性强；②接线简单；③编程容易；④抗干扰能力强、可靠性高；⑤容量大，体积小，重量轻，功耗少，成本低，维修方便4、PLC的硬件主要有六部分组成： CPU( 中央处理器 ) 、存储器、输入 / 输出（ I/O ）接口电路、电源、外设接口、输入 / 输出（ I/O ）扩展接口。
CPU 的主要功能有：接收输入信号并存入存储器，读出指令，执行指令并将结果输出，处理中断请求，准备下一条指令等。
存储器主要用来存放系统程序、用户程序和数据。
输入接口电路是将输入信号经过光电耦合并经RC电路滤波后才送入PLC内部放大器，采用光电耦合和RC滤波的措施后能有效地消除环境中杂散电磁波等造成的干扰；输出接口电路将PLC的内部电路与外部负载电路进行电气隔离；电源部分的作用是为PLC内部和外部提供工作电源。
5、PLC的输入、输出信号开关量、模拟量、数字量。
6、PLC的输出接口电路有三种形式：一种是继电器输出，一种是晶闸管输出，一种是晶体管输出。
7、PLC对电源的基本要求有：①能有效控制、消除电网电源带来的各种噪声；②不会因电源发生故障而导致其他部分产生故障；③能在较宽的电压波动范围内保持输出电压稳定；④电源本身的功耗应尽量能低，以降低整机的温升；⑤内部电源及PLC向外提供的电源与外部电源间应完全隔离；⑥有较强的自动保护功能。
8．PLC的系统程序有三种：①系统管理程序：由它决定系统的工作节拍，包括PLC运行管理（各种操作的时间分配安排）、存储空间管理（生成用户数据区）和系统自诊断管理（如电源、系统出错、程序语法等）。
《微机原理及接⼝技术》课后习题详细解答（期末复习）第1章微型计算机系统概述〔习题1.3〕微型计算机主要由哪些基本部件组成？各部件的主要功能是什么？〔解答〕微机主要有存储器、I/O设备和I/O接⼝、CPU、系统总线、操作系统和应⽤软件组成，各部分功能如下：CPU：统⼀协调和控制系统中的各个部件系统总线：传送信息存储器：存放程序和数据I/O设备：实现微机的输⼊输出功能I/O接⼝：I/O设备与CPU的桥梁操作系统：管理系统所有的软硬件资源〔习题1.10〕简述计算机中“数”和“码”的区别，计算机中常⽤的数制和码制各有哪些？〔解答〕（1）数—⽤来直接表征量的⼤⼩，包括：定点数、浮点数。
（2）码—⽤来指代某个事物或事物的某种状态属性，包括：⼆进制、⼋进制、⼗进制，⼗六进制区别：使⽤场合不同，详见P16.〔习题1.12〕请写出与数据＋37和－37对应的8位机器数原码、反码、补码和移码，并分别⽤⼆进制和⼗六进制表⽰出来。
〔解答〕原码反码补码+37 00100101/25H 00100101/25H 00100101/25H-37 10100101/A5H 11011010/DAH 11011011/DBH〔习题1.13〕请将上题中＋37和－37的8位补码机器数分别扩充为16位和32位的形式，⽤⼗六进制表⽰出来。
〔解答〕+37 -3716位 32位 16位 32位00 25H 00 00 00 25H FF 5BH FF FF FF 5BH第2章微处理器指令系统〔习题2.1〕微处理器内部具有哪3个基本部分？8088分为哪两⼤功能部件？其各⾃的主要功能是什么？〔解答〕算术逻辑单元ALU、寄存器组和控制器；总线接⼝单元BIU：管理8088与系统总线的接⼝负责cpu对接⼝和外设进⾏访问执⾏单元EU：负责指令译码、执⾏和数据运算；8位CPU在指令译码前必须等待取指令操作的完成，8088中需要译码的指令已经取到了指令队列，不需要等待取指令。

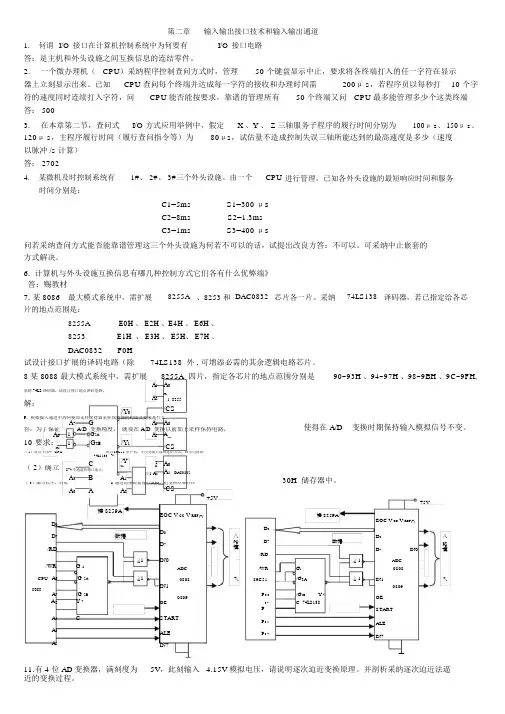

第二章输入输出接口技术和输入输出通道 1. 何谓I/O接口在计算机控制系统中为何要有I/O接口电路答：是主机和外头设施之间互换信息的连结零件。
2. 一个微办理机（ CPU ）采纳程序控制查问方式时，管理 50 个键盘显示中止，要求将各终端打入的任一字符在显示器上立刻显示出来。
已知 CPU 查问每个终端并达成每一字符的接收和办理时间需200μ s ，若程序员以每秒打10 个字符的速度同时连续打入字符，问CPU 能否能按要求，靠谱的管理所有50 个终端又问 CPU 最多能管理多少个这类终端答： 500 3.在本章第二节，查问式I/O 方式应用举例中，假定 X 、Y 、 Z 三轴服务子程序的履行时间分别为100μ s 、 150μ s 、120μ s ，主程序履行时间（履行查问指令等）为80μs ，试估量不造成控制失误三轴所能达到的最高速度是多少（速度以脉冲 /s 计算）答： 27024. 某微机及时控制系统有1#、 2#、 3#三个外头设施。
由一个CPU进行管理，已知各外头设施的最短响应时间和服务时间分别是：C1=5ms S1=300 μs C2=8ms S2=1.3ms C3=1msS3=400 μs问若采纳查问方式能否能靠谱管理这三个外头设施为何若不可以的话，试提出改良方答：不可以。
可采纳中止嵌套的方式解决。
6. 计算机与外头设施互换信息有哪几种控制方式它们各有什么优弊端》答：赐教材7. 某 8086最大模式系统中，需扩展8255A 、8253 和DAC0832芯片各一片。
采纳74LS138译码器，若已指定给各芯片的地点范围是：8255A8253E0H 、 E2H 、E4H 、 E6H 、E1H 、 E3H 、 E5H 、 E7H 、DAC0832 F0H试设计接口扩展的译码电路（除 74LS138 外 , 可增添必需的其余逻辑电路芯片。
8 某 8088 最大模式系统中，需扩展A 1 8255A 四片，指定各芯片的地点范围分别是90~93H 、94~97H 、98~9BH 、9C~9FH,A 0采纳 74LS 译码器，试设计接口地点译码电路。
