音视频输入\输出信号格式与接口一、视频信号类型及接口我们在《音视频系统工程基础》课程中已经对音视频系统中各类常见信号接口的知识进行了学习,接下来,我们对各类信号,尤其是视频信号进行比较分析。
在实际的工程技术中,随着视频清晰度的不断提高,从早期的RF信号开始,经历了AV、S-video、YCbCr\YPbPr、VGA、DVI、HDMI等各种信号类型。
1. RF:电视机上的TV接口又称RF射频输入接口,这是最早在电视机上出现的接口,用于接收从天线接收到的电视信号,目前在有线电视领域也是一个常用的接口。
RF信号是视频信号(CVBS)和音频信号(Audio)混合编码生成的一种高频调制信号(RF),采用同轴电缆传输,由于音视频信号之间相互干扰较大,它的视频清晰度是视频信号中最低的,但采用75Ω阻抗的线材减少了阻抗不匹配和信号反射对于图像的影响,适合于长距离传输。
2. Video:这类接口通常与音频接口(Audio)一起称为AV接口,又称RCA 接口(俗称莲花头),AV信号是对RF信号的改进,也是最常见的音视频连接方式。
一般来说,传输AV信号用三根信号线,传输Video信号的线头接口用黄色表示,音频信号分为左右声道分别用红色和白色表示。
AV信号的改进之处在于将视频信号和音频信号分离传输,在成像方面很大程度避免了视频与音频相互干扰对画质的影响,但由于Video信号依旧是将亮度信号和色度信号进行混合传输,因此,也称Composite复合视频端口,需要在终端显示设备上需要进行对亮度和色度的分离,色度、亮度的相互干扰以及分离过程造成的信号损失使得画面并不是特别出色,水平清晰度在300电视线左右。
目前,AV接口广泛用于电视与DVD连接,也是每台电视必备的接口之一。
3. S-video:称为S端子,是Super-Video(超级视频信号)或Separate-Video(分离视频信号)的简称。
S-video接口分别用两条75欧的同轴电缆传输模拟视频信号,一条电缆传送亮度信号,另一条电缆传送色度信号。

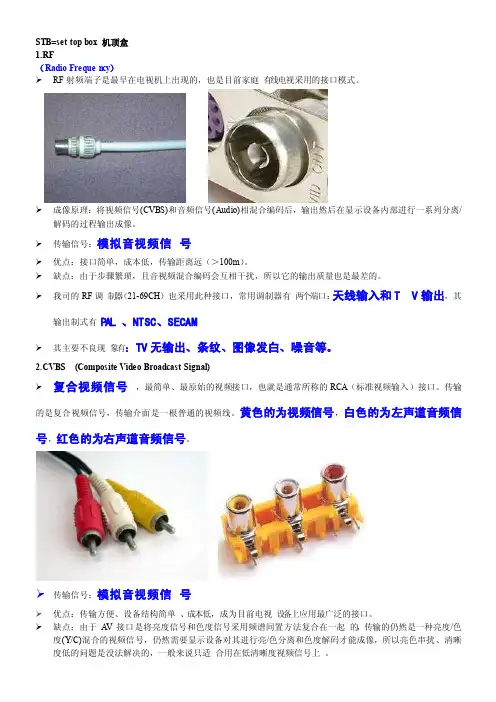

STB=set top box 机顶盒1.RF(Radio Frequen cy)RF射频端子是最早在电视机上出现的,也是目前家庭有线电视采用的接口模式。
成像原理:将视频信号(CVBS)和音频信号(Audio)相混合编码后,输出然后在显示设备内部进行一系列分离/解码的过程输出成像。
传输信号:模拟音视频信号优点:接口简单,成本低,传输距离远(>100m)。
缺点:由于步骤繁琐,且音视频混合编码会互相干扰,所以它的输出质量也是最差的。
我司的RF调制器(21-69CH)也采用此种接口,常用调制器有两个端口:天线输入和TV输出,其输出制式有P AL 、NTSC、SECAM其主要不良现象有:TV无输出、条纹、图像发白、噪音等。
2.CVBS(Composi te Video Broadca st Signal)复合视频信号,最简单、最原始的视频接口,也就是通常所称的RCA(标准视频输入)接口。
传输的是复合视频信号,传输介面是一根普通的视频线。
黄色的为视频信号,白色的为左声道音频信号,红色的为右声道音频信号。
传输信号:模拟音视频信号优点:传输方便、设备结构简单、成本低,成为目前电视设备上应用最广泛的接口。
缺点:由于A V接口是将亮度信号和色度信号采用频谱间置方法复合在一起的,传输的仍然是一种亮度/色度(Y/C)混合的视频信号,仍然需要显示设备对其进行亮/色分离和色度解码才能成像,所以亮色串扰、清晰度低的问题是没法解决的,一般来说只适合用在低清晰度视频信号上。
3.S-Video(Separat e Video)也有人称为Su pper V ideo,二分量视频接口。
它将色度信号C和亮度信号Y进行分离,再分别以不同的通道进行传输,通常采用标准的4芯(不含音效) 或者扩展的7芯( 含音效)接口。
视频接口我们经常在家里的电视机、各种播放器上,视频会议产品和监控产品的编解码器的视频输入输出接口上看到很多视频接口,这些视频接口哪些是模拟接口、哪些是数字接口,哪些接口可以传输高清图像等,下面就做一个详细的介绍。
目前最基本的视频接口是复合视频接口、S-vidio接口;另外常见的还有色差接口、VGA接口、接口、HDMI接口、SDI接口。
1、复合视频接口接口图:说明:复合视频接口也叫AV接口或者Video接口,是目前最普遍的一种视频接口,几乎所有的电视机、影碟机类产品都有这个接口。
它是音频、视频分离的视频接口,一般由三个独立的RCA插头(又叫梅花接口、RCA接口)组成的,其中的V接口连接混合视频信号,为黄色插口;L 接口连接左声道声音信号,为白色插口;R接口连接右声道声音信号,为红色插口。
评价:它是一种混合视频信号,没有经过RF射频信号调制、放大、检波、解调等过程,信号保真度相对较好。
图像品质影响受使用的线材影响大,分辨率一般可达350-450线,不过由于它是模拟接口,用于数字显示设备时,需要一个模拟信号转数字信号的过程,会损失不少信噪比,所以一般数字显示设备不建议使用。
2、S-Video接口接口图:说明:S接口也是非常常见的接口,其全称是Separate Video,也称为SUPER VIDEO。
S-Video连接规格是由日本人开发的一种规格,S指的是“SEPARATE (分离)”,它将亮度和色度分离输出,避免了混合视讯讯号输出时亮度和色度的相互干扰。
S接口实际上是一种五芯接口,由两路视亮度信号、两路视频色度信号和一路公共屏蔽地线共五条芯线组成。
评价:同AV 接口相比,由于它不再进行Y/C混合传输,因此也就无需再进行亮色分离和解码工作,而且使用各自独立的传输通道在很大程度上避免了视频设备内信号串扰而产生的图像失真,极大地提高了图像的清晰度。
但S-Video 仍要将两路色差信号(Cr Cb)混合为一路色度信号C,进行传输然后再在显示设备内解码为Cb和Cr进行处理,这样多少仍会带来一定信号损失而产生失真(这种失真很小但在严格的广播级视频设备下进行测试时仍能发现) 。
常用音频接口介绍常用音频接口介绍概述在广播电视系统节目采编及传送机房的日常技术维护中,会接触到各式各样的音频类接口。
音频接口,是在传输音频信号时使用的接口,它可以是模拟的,也可以是数字的。
不同的音频应用领域,往往会有不同的接口,随着技术的进步,接口的种类也在不断的发展、增多。
如果缺乏对音频接口知识的基本了解,在日常的技术维护中,势必会妨碍对于音频传送,音频测试与测量的理解与应用,本文对常用的音频接口做较详细的介绍。
首先,明确两个概念的涵义及关系:接口(Interface)和连接器(通常也叫做接头,Con nector)。
不同的音频标准都需要定义各自的硬件接口标准,硬件接口定义了电子设备之间连接的物理特性,包括传输的信号频率、强度,以及相应连线的类型、数量,还包括插头、插座的机械结构设计。
连接器是接口在物理上的实现,是实现电路互连的装置。
人们将接头分成两类:“公头”(或“阳头”)和“母头”(或“阴头”),一言以概之,即插头(Male connector、plug)和插座(Female connector、socket)。
在实际应用中,人们经常习惯于将接口(Interface)和接头(Connector)二者不加区分的通用,因此,本文在文字描述上也不做严格的区分。
模拟音频接口1.TRS 接头2.5mm接头在手机类便携轻薄型产品上比较常见,因其接口可以做的很小;3. 5mm接头在PC类产品以及家用设备上比较常见,也是我们最常见到的接口类型;6.3mm接头是为了提高接触面以及耐用度而设计的模拟接头,常见于监听等专业音频设备上,例如:节目传输类机房大多用此接头来监听节目质量。
接下来介绍3.5mm和6.3mm两种规格的TRS接头。
2.1.1 (1/8′3.5mm) TRS接头俗称:(小三芯)3.5mm TRS接头又称小三芯或者立体声接头,是目前见到的最主要的声卡接口,除此之外,包括绝大部分MP3播放器,MP4播放器和部分音乐手机的耳机输出接口也使用这种接头。
Insert插孔在调音台的背面板图一Insert 插入点插孔有一种很特殊的结构。
默认的情况,它在调音台内部是连通的。
当我们插入一个大三芯插头的时候。
内部的连接就被切断,声音将从大三芯插头的头部(Tip)发送给一个效果器的输入端,经效果器处理后的信号再从大三芯插头的“Ring”返回到调音台中。
例如压缩器可以用这种方法连接到调音台中!请看示意图图二对于Insert插孔,我们还有一种用法,那就是把它当作Direct OUT插座使用!Direct OUT输出一般取自前置放大电路之后。
可以直接发送给多轨录音机或者音频接口录音。
高级的调音台上回同时有Insert和Direct OUT插孔。
UB1622调音台没有Direct OUT 输出,但是我们可以用Insert插孔来做Direct OUT输出用。
上面说过输入通道的声音可以从大三芯插头的TIP发送给外部设备的输入,但是如果这个设备是连接到音频接口的输入端,那么并没有声音返回到调音台。
这样调音台内部声音通路就将断掉!这个通道就没声音了!怎么办?很简单!只要将TIP和RING两个部分连接起来就可以让调音台的通道继续保持连通状态了!这样我们就可以将Insert插孔当作Direct OUT使用了!图三Insert插孔改造成Direct OUT输出使用。
要将大三芯插头的“tip”和“ring”直接连起来!其实话放和均衡并不是调音台最核心的内容,因为话放,均衡,都有专用的设备,调音台有这些功能只是为了能够方便工作而已。
有些非常简单的调音台上就没有话放,更没有均衡,更何况软件里面的调音台界面就更没有话放了,但是我们还是叫他们调音台。
【调音台的insert和line in的区别】INSERT IN是断点插入,一般大三芯(地,输出,输入),相当于拦腰截断,再接上一块来改善效果。
LINE IN,就是输入,就是……就是……就是一个普通的输入嘛。
那为什么电琴插insert不出声,而带功率的电容麦插insert就出声?干吗插那里……我怀疑是出在插头上,你看看电琴插头是两芯的不??话筒是三芯不??如果是的话两芯话筒就把insert里的返回信号接地了,自然没声音了。
电脑声卡的模拟和数字输出方式电脑声卡是现代计算机中的一个重要组成部分,它负责处理音频信号的输入和输出。
一般来说,电脑声卡的输出方式主要有两种:模拟输出和数字输出。
本文将详细介绍这两种输出方式的特点和应用场景。
一、模拟输出方式模拟输出方式是指将数字音频信号通过数字模拟转换器(DAC)转换为模拟音频信号,然后通过声卡的模拟输出接口(通常为3.5mm音频接口)输出到扬声器或耳机上。
模拟输出方式具有以下几个特点:1. 通用性强:模拟输出接口是目前最常见的音频输出接口,几乎所有的扬声器、耳机和音响设备都支持该接口。
2. 声音质量较好:由于模拟输出方式使用DAC将数字音频信号转换为模拟音频信号,因此可以获得较高的音质,音频细节和动态范围更丰富。
3. 延迟较低:模拟输出方式在音频信号传输过程中没有经过多次数字转换的过程,因此延迟较低,适合对音频延迟要求较高的应用,如音乐制作、专业录音等。
模拟输出方式适用于大部分普通用户以及对声音质量和响应速度要求较高的专业领域。
二、数字输出方式数字输出方式是指将音频信号以数字形式通过声卡的数字输出接口传输到外部设备上进行解码和放大,然后再输出到扬声器上。
常见的数字输出接口有S/PDIF、HDMI和光纤接口。
数字输出方式具有以下几个特点:1. 高保真音质:数字输出方式避免了模拟信号转换的损耗,保持了音频信号的高保真性,能够获得更准确、更逼真的音质表现。
2. 多通道输出:数字输出方式支持多通道输出,如5.1声道和7.1声道,适用于需要环绕音效和多声道音频体验的应用,如影音娱乐、游戏等。
3. 灵活连接:数字输出接口可以通过适配器或转接线与其他设备连接,扩展了连接方式的灵活性,方便与各种音频设备和音响系统配合使用。
数字输出方式适用于追求高保真音质和多声道体验的音频爱好者、专业音乐制作人员以及需要与外部音频设备连接的专业领域。
总结:电脑声卡的模拟输出方式和数字输出方式各有特点,适用于不同的用户和应用场景。

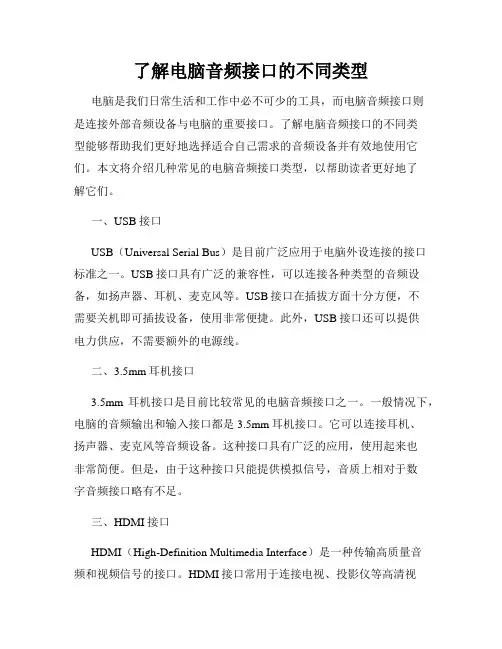

了解电脑音频接口的不同类型电脑是我们日常生活和工作中必不可少的工具,而电脑音频接口则是连接外部音频设备与电脑的重要接口。
了解电脑音频接口的不同类型能够帮助我们更好地选择适合自己需求的音频设备并有效地使用它们。
本文将介绍几种常见的电脑音频接口类型,以帮助读者更好地了解它们。
一、USB接口USB(Universal Serial Bus)是目前广泛应用于电脑外设连接的接口标准之一。
USB接口具有广泛的兼容性,可以连接各种类型的音频设备,如扬声器、耳机、麦克风等。
USB接口在插拔方面十分方便,不需要关机即可插拔设备,使用非常便捷。
此外,USB接口还可以提供电力供应,不需要额外的电源线。
二、3.5mm耳机接口3.5mm耳机接口是目前比较常见的电脑音频接口之一。
一般情况下,电脑的音频输出和输入接口都是3.5mm耳机接口。
它可以连接耳机、扬声器、麦克风等音频设备。
这种接口具有广泛的应用,使用起来也非常简便。
但是,由于这种接口只能提供模拟信号,音质上相对于数字音频接口略有不足。
三、HDMI接口HDMI(High-Definition Multimedia Interface)是一种传输高质量音频和视频信号的接口。
HDMI接口常用于连接电视、投影仪等高清视频设备,同时也可以传输音频信号。
使用HDMI接口可以实现音频和视频的高清传输,提供更好的音视频体验。
对于需要高质量音频输出的用户来说,HDMI接口是一个很好的选择。
四、光纤接口光纤接口是一种数字音频接口,通过光纤传输数字音频信号。
它具有抗干扰能力强、传输信号稳定等优点。
光纤接口主要用于连接音响设备、功放器等高保真音频设备,可以实现高品质的音频输出。
此外,光纤接口还可以传输多个声道的音频信号,适合与家庭影院等设备配合使用。
五、Thunderbolt接口Thunderbolt接口是一种高速数据传输接口,它兼容多种信号传输方式,包括音频传输。
Thunderbolt接口可以支持多通道音频传输,适用于需要高音质输出的专业音频设备。
了解电脑音频接口类型近年来,随着多媒体应用和音频设备的普及,电脑音频接口的种类也越来越多。
对于非专业人士来说,了解电脑音频接口类型的基本知识是必要的。
本文将介绍常见的电脑音频接口类型,以帮助读者更好地了解这一领域。
一、USB接口类型USB(通用串行总线)接口是现代电脑最常用的接口类型之一。
它具有插拔方便、传输速度快、兼容性强等特点,使其成为音频设备的主要连接方式。
在音频领域,常见的USB接口类型有USB-A、USB-B、Micro USB和USB-C。
其中,USB-A接口是最常见的类型,常用于连接音响、耳机等外部设备。
USB-B接口主要用于连接音箱、音频接口盒等专业音频设备。
Micro USB接口常用于连接便携式音箱、耳机等小型设备。
而USB-C接口是目前最新的标准,具有更高的传输速度和更强的功能,逐渐替代其他接口成为主流。
二、音频输入接口类型音频输入接口主要用于将外部音频设备的信号输入到电脑中进行处理。
常见的音频输入接口类型有线性输入接口、麦克风输入接口、立体声输入接口等。
线性输入接口一般用于连接外部音源,如CD播放机、MP3播放器等。
麦克风输入接口是专门用于连接麦克风的接口,适用于录音、语音识别等应用。
立体声输入接口常用于连接音频设备,如音响、录音棚等。
三、音频输出接口类型音频输出接口主要用于将电脑中的音频信号输出到外部音响设备,以获得更好的音质效果。
常见的音频输出接口类型有立体声耳机接口、立体声输出接口、数字音频接口等。
立体声耳机接口是最常见的音频输出接口类型,用于连接耳机、扬声器等设备。
立体声输出接口一般用于连接音箱、功放等专业音频设备,可以实现更高的音质效果。
数字音频接口是新一代的音频输出接口,具有更高的音质保真度和更低的噪音干扰。
四、其他接口类型除了以上介绍的常见接口类型,还有一些特殊用途的接口类型。
例如,光纤接口(TOSLINK)主要用于连接数字音频设备,具有抗干扰性能好、传输距离远等特点。
音频接口的输入输出口的形式分类
音频接口的输入输出口的形式分为两类:模拟口和数字口。
模拟口:主要有小三芯、莲花口、大二芯和大三芯,卡侬口(XLR)等几种。
小三芯的插口主要用于家用级的多媒体等声卡,在专业领域现在己很少使用。
莲花口用于普通的专业设备,它提供的信号电平为-10dB,目前M-AUDIO公司的audio phifle2496音频卡使用的就是这种莲花口的插头。
大二芯和大三芯用于高级的专业设备,它提供的信号电平通常为+4dB。
其申大三芯的插口和卡侬口一样都平衡式的,是在信号电缆的外层又包一个屏蔽层,可以提高音频信号在传送过程中的抗干扰能力。
如果你工作室中的设备很多,各种音频线电源线经常纠缠在一起,那么使用平衡式的插口和线缆就可以减少噪声出现的可能性。
目前像M-AUDIO公司的Delta系列音频接口和MOTU公司的1224使用的都是这种插口。
数字口:则有两声道的S/PDIF、AES/EBU规格和八声道的ADAT、TDIF和R-BUS等规格。
其中,S/PDIP是SONY和PHILIPS公司制定的一种音频数据格式,主要用于民用和普通专业领域,插口硬件使用的是光缆口或同轴口,现在的多轨机、DAT、CD机和MD机上都在普遍使用S/PDIF格式。
目前大多数计算机音频接口的数字输入输出口使用的都是S/PDIF的格式。
AES/EBU是美国和欧洲录音师协会制定的一种高级的专业数字音频数据格式,插口硬件主要为卡侬口,目前用于一些高级专业器材,如专业DAT,顶级采样器,大型数字调音台等。
在计算机音频接口上,目前MOTU公司的1224上采用的就是AES/EBU的数字口。
ADAT是美国ALESIS公司开发的一种数字音频信号格式,因为最早用于该公司的ADAT八轨机,所以就称为ADAT格式,该格式使用一条光缆传送八个声道的数字音频信号,由于连接方便、稳定可靠,现在已经成为了一种事实上的多声道数字音频信号格式,越来越广泛地使用在各种数字音频设备上,如计算机音频接口、多轨机、数字调音台,甚至是MIDI乐器上(像KORG公司的TRINITY合成器和ALESIS 公司的QS系列合成器和音源)。
目前许多公司的多声道数字音频接口,像pulsar公司的一系列产品,使用的都是ADAT口。
TDIF是日本TASCAM公司开发的一种多声道数字音频格式,使用25针类似于计算机串行线的线缆来传送八个声道的数字信号。
TDIF的命运与ADAT正好相反,在推出以后TDIF没有获得其它厂家的支持,目前已经越来越少地被各种数字设备所采用,在计算机音频接口上,目前只有MOTU公司的2408上提供了TDIF的端口。
R-BUS是ROLAND公司新推出的一种八声道数字音频格式,也被称为RMDB II。
它的插口和线缆都与TASCAM公司的TDIF相同,传送的也是八声道的数字音频信号,但它有两个新增的功能。
第一,R-BUS 端口也可供电,这样当你将一些小型器材(如ROLAND公司的DIF-AT,它可以将R-BUS格式的数字信号转换为ADAT和TDIF格式)连接在其上使用时,这些器材可以不用插电。
第二,除数字音频信号外,R-BUS还可以同时传送运行控制和同步信号。
这样,当两件设备以R-BUS口连接时,在一台设备上就可以控制另一台设备。
比如你将ROLAND公司最新的VSR-880多轨机通过R-BUS连在ROLAND的VM系列调音台上时,你就可以在VM调音台上直接控制多轨机的运行。
现在的许多音频接口都会同时提供模拟插口和数字插口,例如以模拟口为主,另外还有一对S/PDIF格式的数字输入输出口,像M-AUDIO公司的 Delta66和Delta1010等。
或是以数字口为主,同时提供一对模拟输入输出口和ADAT口,像CREAMWARE公司的pulsar 等。
购买音频接口时选择什么形式的音频插口,首先需要考虑的是匹配问题。
如果与音频接口连接的设备都是模拟口的,那么就应该选择模拟插口的音频接口。
如果与音频接口连接的是数字设备,那么最好使用数字口的音频接口。
这种形式上的匹配是十分重要的,目前有些用户使用的是数字调音台,却为自己的计算机音频工作站选择了模拟口的音频接口,这样不仅在系统中增加了数/模和模/数转换的次数,使信号在传送过程申受到不必要的损失,而且过多地使用模拟音频线(尤其是这些模拟音频线再缠绕在一起),也会使线缆之间相互干扰,产生杂音。
另外即使是使用信号形式相同的器材,也要注意它们之间连接口的匹配问题。
比如你音频接口提供的是同轴插的S/PDIF数字口,那么你最好也选购同轴数字口的DAT,如果这时你使用的是一台光缆口的DAT,那么你的计算机音频接口和你的DAT机就不能进行数字连接,你还需要另外购买一个同轴和光缆互转的数字信号转换器(如M-AUDIO公司的C02。
)。
