了解电脑输入输出接口的功能和适用性在现代社会，电脑已经成为人们生活中不可或缺的工具之一。
而电脑输入输出接口作为连接电脑与外部设备的桥梁，发挥着极其重要的作用。
本文将介绍电脑输入输出接口的功能和适用性，并深入探讨其在不同领域的运用。
一、USB接口USB（Universal Serial Bus）接口是目前最为常用的电脑输入输出接口之一。
它的优点在于插拔方便、支持热插拔和即插即用，而且传输速度相对较快。
USB接口不仅可以连接鼠标、键盘、打印机等常见的外部设备，还可以连接移动存储设备、摄影设备和手机等智能设备。
除此之外，USB接口还可以连接各种类型的音频设备和视频设备，实现音频和视频的输入输出。
二、HDMI接口HDMI（High Definition Multimedia Interface）接口主要用于音频和视频的传输。
它可以将电脑、电视、显示器、投影仪等设备连接起来，实现高清音频和视频的传输。
HDMI接口具有数字传输的特点，能够在高速传输的同时保证音视频的质量。
在家庭娱乐领域，HDMI接口广泛应用于电视、音箱、家庭影院等设备的连接。
三、VGA接口VGA（Video Graphics Array）接口是一种模拟信号接口，广泛应用于显示器和投影仪等设备的连接。
虽然VGA接口的传输速度较低，但由于其兼容性和稳定性较好，目前仍然有许多设备采用VGA接口。
尤其在教育和商务领域，许多投影仪仍然使用VGA接口，因为这种接口可以满足基本的投影功能。
四、音频接口音频接口是将电脑与音频设备连接起来的接口，常见的有耳机插孔、麦克风插孔等。
音频接口可以实现电脑的音频输入和输出，使得用户可以享受音乐、观看视频和进行语音通话等。
此外，在专业音频处理领域，还有一些更高级的音频接口，如XLR接口和MIDI接口等，它们常用于音乐制作、录音棚等场合。
五、网口接口网口接口是电脑与局域网或广域网连接的接口。
它通过网线将电脑与交换机、路由器等设备相连，实现对外部网络的访问和数据传输。
信号接口-视频输出端口介绍（HDMI、DVI、VGA、RGB、分量、S端子）1.S端子标准S端子标准S端子连接线音频复合视频S端子色差常规连接示意图S端子（S-Video）是应用最普遍的视频接口之一，是一种视频信号专用输出接口。
常见的S端子是一个5芯接口，其中两路传输视频亮度信号，两路传输色度信号，一路为公共屏蔽地线，由于省去了图像信号Y与色度信号C的综合、编码、合成以及电视机机内的输入切换、矩阵解码等步骤，可有效防止亮度、色度信号复合输出的相互串扰，提高图像的清晰度。
一般DVD或VCD、TV、PC都具备S端子输出功能，投影机可通过专用的S端子线与这些设备的相应端子连接进行视频输入。
显卡上配置的9针增强S端子，可转接色差S端子转接线欧洲插转色差、S端子和AV与电脑S端子连接需使用专用线，如VIVO线2.VGA接口DVI接口正在取代VGA，图为DVI转VGA的转接头VGA是Video Graphics Adapter的缩写，信号类型为模拟类型，视频输出端的接口为15针母插座，视频输入连线端的接口为15针公插头。
VGA端子含红（R）、黄（G）、篮（B）三基色信号和行（HS）、场（VS）扫描信号。
VGA端子也叫D-Sub 接口。
VGA接口外形象“D”，其具备防呆性以防插反，上面共有15个针孔，分成三排，每排五个。
VGA接口是显卡上输出信号的主流接口，其可与CRT显示器或具备VGA接口的电视机相连，VGA接口本身可以传输VGA、SVGA、XGA等现在所有格式任何分辨率的模拟RGB+HV信号，其输出的信号已可和任何高清接口相貔美。
VGA转DVI线，可用在没有VGA接口的设备上目前VGA接口不仅被广泛应用在了电脑上，投影机、影碟机、TV等视频设备也有很多都标配此接口。
很多投影机上还有BGA输出接口，用于视频的转接输出。
3.分量视频接口3RCA连接线标准的3RCA线头分量视频接口也叫色差输出/输入接口，又叫3RCA。

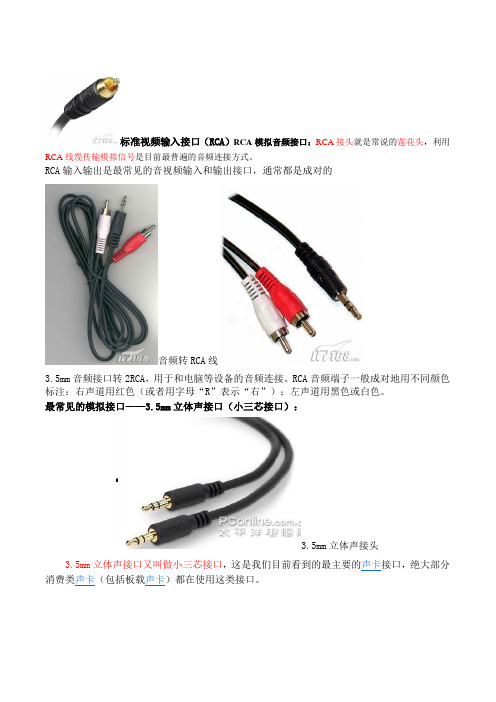

标准视频输入接口（RCA）RCA模拟音频接口：RCA接头就是常说的莲花头，利用RCA线缆传输模拟信号是目前最普遍的音频连接方式。
RCA输入输出是最常见的音视频输入和输出接口，通常都是成对的音频转RCA线3.5mm音频接口转2RCA，用于和电脑等设备的音频连接。
RCA音频端子一般成对地用不同颜色3.5mm3.5mm立体声接口母口3.5mm接口提供了立体声的输入输出功能，因此一般来说支持5.1的声卡（6声道）或音箱来说，就需要3个3.5mm立体声接口来接驳模拟音箱（3×2声道=6声道）；7.1声卡或音箱就需要4个3.5mm立体声接口（4×2声道=8声道），以此类推。
为了适应不同的设备需求，同类的接口目前能看到的有三个尺寸规格，分别是2.5mm、3.5mm和6.22mm接头。
2.5mm接头在手机类便携轻薄型产品上比较常见，因为接口可以做的很小；3.5mm接口在PC类产品以及家用设备上比较常见，也是我们最常见到的接口类型；6.22mm 接头是为了提高接触面以及耐用度设计的模拟接头，常见于监听等专业音频设备上。
TRS接口：模拟接头目前最高阶的应用便是平衡电路传输了，这个问题我们会在XLR接口中详细叙述它的实现方式。
平衡模拟音频和非平衡的接口一样，1/4 TRS平衡接口能提供平衡输入/输出。
TRS的含义是Tip（signal）、Ring（signal）、Sleeve（ground）。
分别代表了该接口的3个接触点（其实与6.22mm接口一样）。
1/4 TRS平衡接口除了具有和6.22mm接口一样的优点——耐磨损外，还具有平衡口拥有的高信噪比，抗干扰能力强等特点。
对于一个真正的1/4 TRS平衡接口来说，其成本将是非平衡的2倍多。
因此采用1/4 TRS平衡接口的设备一般是高档设备XLR接口：XLR接口XLR俗称卡侬头，有三针插头和锁定装置组成。
由于采用了锁定装置，XLR连接相当牢靠。
XLR接口通常在麦克风、电吉他等设备上能看到，但它不一定是平衡接口，因为平衡接口的传输实现方式是比较复杂的，对电路的要求也比较高。
视频输入输出常用接口介绍视频输入输出常用接口介绍随着视频清晰度的不断提升，这也促使我们对高清视频产生了浓厚的兴趣，而如果要达某些清晰度的视频就需要配备相应的接口才能完全发挥其画质。
所以说视频接口的发展是实现高清的前提，从早期最常见且最古老的有线TV输入到如今最尖端的HDMI数字高清接口，前前后后真是诞生了不少接口。
但老期的接口信号还在继续使用，能过信号转换器就能达到更清晰的效果，比如：AV,S-VIDEO转VGA AV,S-VIDEO转HDMI，图像提升几倍，效果更好。
从现在电视机背后的接口也能看出这点，背后密密麻麻且繁琐的接口让人第一眼看过去有点晕的感觉。
今天小编就将这些接口的名称与作用做一个全面解析，希望能对选购电视时为接口而烦恼的朋友起到帮助。
TV接口TV输入接口TV接口又称RF射频输入，毫无疑问，这是在电视机上最早出现的接口。
TV接口的成像原理是将视频信号(CVBS)和音频信号(Audio)相混合编码后输出，然后在显示设备内部进行一系列分离/ 解码的过程输出成像。
由于需要较多步骤进行视频、音视频混合编码，所以会导致信号互相干扰，所以它的画质输出质量是所有接口中最差的。
AV接口AV接口又称（RCARCA）可以算是TV的改进型接口，外观方面有了很大不同。
分为了3条线，分别为：音频接口（红色与白色线，组成左右声道）和视频接口（黄色）。
AV输入接口与AV线由于AV输出仍然是将亮度与色度混合的视频信号，所以依旧需要显示设备进行亮度和色彩分离，并且解码才能成像。
这样的做法必然对画质会造成损失，所以AV接口的画质依然不能让人满意。
在连接方面非常的简单，只需将3种颜色的AV线与电视端的3种颜色的接口对应连接即可。
总体来说，AV接口实现了音频和视频的分离传输，在成像方面可以避免音频与视频互相干扰而导致的画质下降。
AV接口在电视与DVD连接中使用的比较广，是每台电视必备的接口之一。
S端子S端子可以说是AV端子的改革，在信号传输方面不再将色度与亮度混合输出，而是分离进行信号传输，所以我们又称它为“二分量视频接口”。

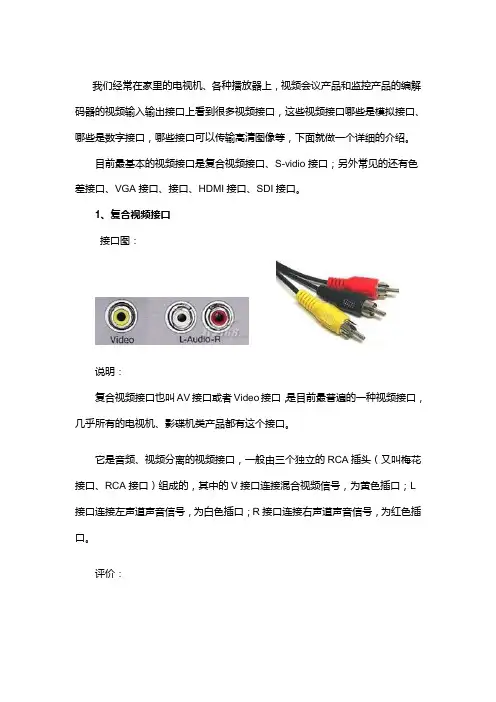

视频接口我们经常在家里的电视机、各种播放器上，视频会议产品和监控产品的编解码器的视频输入输出接口上看到很多视频接口，这些视频接口哪些是模拟接口、哪些是数字接口，哪些接口可以传输高清图像等，下面就做一个详细的介绍。
目前最基本的视频接口是复合视频接口、S-vidio接口；另外常见的还有色差接口、VGA接口、接口、HDMI接口、SDI接口。
1、复合视频接口接口图：说明：复合视频接口也叫AV接口或者Video接口，是目前最普遍的一种视频接口，几乎所有的电视机、影碟机类产品都有这个接口。
它是音频、视频分离的视频接口，一般由三个独立的RCA插头（又叫梅花接口、RCA接口）组成的，其中的V接口连接混合视频信号，为黄色插口；L 接口连接左声道声音信号，为白色插口；R接口连接右声道声音信号，为红色插口。
评价：它是一种混合视频信号，没有经过RF射频信号调制、放大、检波、解调等过程，信号保真度相对较好。
图像品质影响受使用的线材影响大，分辨率一般可达350-450线，不过由于它是模拟接口，用于数字显示设备时，需要一个模拟信号转数字信号的过程，会损失不少信噪比，所以一般数字显示设备不建议使用。
2、S-Video接口接口图：说明：S接口也是非常常见的接口，其全称是Separate Video，也称为SUPER VIDEO。
S-Video连接规格是由日本人开发的一种规格，S指的是“SEPARATE （分离）”，它将亮度和色度分离输出，避免了混合视讯讯号输出时亮度和色度的相互干扰。
S接口实际上是一种五芯接口，由两路视亮度信号、两路视频色度信号和一路公共屏蔽地线共五条芯线组成。
评价：同AV 接口相比，由于它不再进行Y/C混合传输，因此也就无需再进行亮色分离和解码工作，而且使用各自独立的传输通道在很大程度上避免了视频设备内信号串扰而产生的图像失真，极大地提高了图像的清晰度。
但S-Video 仍要将两路色差信号(Cr Cb)混合为一路色度信号C，进行传输然后再在显示设备内解码为Cb和Cr进行处理，这样多少仍会带来一定信号损失而产生失真(这种失真很小但在严格的广播级视频设备下进行测试时仍能发现) 。
各种视频音频输出端口图片说明要点各种视频音频输出端口图片说明HDMI、DVI、VGA、RGB、分量、S端子很多初级用户在看投影机文章或将投影机与其它设备进行连接时，面对众多的接口总是感到茫然。
其实只要弄明白它们的用途和连/转接方法，在使用时您会觉得其也并非有登天之难。
一、常规视频输入端子做为视频播放设备，投影机上输入端子（端子=接口）的数量远多于输出端子，视频端子的数量也远多于音频端子。
1.S端子标准S端子标准S端子连接线音频复合视频S端子色差常规连接示意图S端子（S-Video）是应用最普遍的视频接口之一，是一种视频信号专用输出接口。
常见的S端子是一个5芯接口，其中两路传输视频亮度信号，两路传输色度信号，一路为公共屏蔽地线，由于省去了图像信号Y与色度信号C的综合、编码、合成以及电视机机内的输入切换、矩阵解码等步骤，可有效防止亮度、色度信号复合输出的相互串扰，提高图像的清晰度。
一般DVD或VCD、TV、PC都具备S端子输出功能，投影机可通过专用的S 端子线与这些设备的相应端子连接进行视频输入。
显卡上配置的9针增强S端子，可转接色差S端子转接线欧洲插转色差、S端子和AV与电脑S端子连接需使用专用线，如VIVO线S端子在一些投影机厂家的称呼之中又被称为mini-DIN接口，包含4芯（不带音效输出）、5芯、6芯、7芯、8芯、9芯（能提供6个声道的讯号输出）等不同的产品都在投影机上被使用。
mini-DIN接口和转接头6芯mini-DIN接口转接VGA线mini-DIN接口转RCA连接头8芯的mini-DIN接口9芯mini-DIN接口转S端子和3RCA 2.VGA接口DVI接口正在取代VGA，图为DVI转VGA的转接头VGA是Video Graphics Adapter的缩写，信号类型为模拟类型，视频输出端的接口为15针母插座，视频输入连线端的接口为15针公插头。
VGA端子含红（R）、黄（G）、篮（B）三基色信号和行（HS）、场（VS）扫描信号。
音视频输入\输出信号格式与接口一、视频信号类型及接口在实际的工程技术中，随着视频清晰度的不断提高，从早期的RF信号开始，经历了AV、S-video、YCbCr\YPbPr、VGA、DVI、HDMI等各种信号类型。
1. RF：电视机上的TV接口又称RF射频输入接口，这是最早在电视机上出现的接口，用于接收从天线接收到的电视信号，目前在有线电视领域也是一个常用的接口。
RF信号是视频信号(CVBS)和音频信号(Audio)混合编码生成的一种高频调制信号(RF)，采用同轴电缆传输，由于音视频信号之间相互干扰较大，它的视频清晰度是视频信号中最低的，但采用75Ω阻抗的线材减少了阻抗不匹配和信号反射对于图像的影响，适合于长距离传输。
2. Video：这类接口通常与音频接口（Audio）一起称为AV接口，又称RCA接口（俗称莲花头），AV信号是对RF信号的改进，也是最常见的音视频连接方式。
一般来说，传输AV信号用三根信号线，传输Video信号的线头接口用黄色表示，音频信号分为左右声道分别用红色和白色表示。
AV信号的改进之处在于将视频信号和音频信号分离传输，在成像方面很大程度避免了视频与音频相互干扰对画质的影响，但由于Video信号依旧是将亮度信号和色度信号进行混合传输，因此，也称Composite复合视频端口，需要在终端显示设备上需要进行对亮度和色度的分离，色度、亮度的相互干扰以及分离过程造成的信号损失使得画面并不是特别出色，水平清晰度在300电视线左右。
目前，AV接口广泛用于电视与DVD连接，也是每台电视必备的接口之一。
3. S-video：称为S端子，是Super-Video(超级视频信号)或Separate-Video(分离视频信号)的简称。
S-video接口分别用两条75欧的同轴电缆传输模拟视频信号，一条电缆传送亮度信号，另一条电缆传送色度信号。
S-video与Video不同的是将亮度和色度信号分开传输，减少了影像在“分离”、“合成”转换过程中的信号损失，降低了设备内信号干扰而产生的图像失真，能够有效的提高画质的清晰程度。
RCA
RCA是莲花插座的英文简称，它并不是专门为哪一种接口设计，既可以用在音频，又可以用在普通的视频信号，也是DVD分量(YCrCb)的插座，只不过数量是三个。
这是目前为止最为常见的一种音/视频接线端子，这种双线连接方式的端子早在收音机出现的时代便由RCA录音公司发明出来，还有一个更老式、也比较奇怪的称呼叫作“唱盘”接头。
RCA端子采用同轴传输信号的方式，中轴用来传输信号，外沿一圈的接触层用来接地，可以用来传输数字音频信号和模拟视频信号。
RCA音频端子一般成对地用不同颜色标注：右声道用红色（或者用字母“R”表示“右”）；左声道用黑色或白色。
有的时候，中置和环绕声道连接线会用其他的颜色标注来方便接线时区分，但整个系统中所有的RCA接头在电气性能上都是一样的。
一般来讲，RCA立体声音频线都是左右声道为一组，每声道外观上是一根线。
S-Video输入输出
S端子也是非常常见的端子，其全称是Separate Video，也称为
SUPER VIDEO。
S-Video连接规格是由日本人开发的一种规格，S指
的是“SEPARATE（分离）”，它将亮度和色度分离输出，避免了混合视讯讯号输出时亮度和色度的相互干扰。
S端子实际上是一种五芯接口，由两路视亮度信号、两路视频色度信号和一路公共屏蔽地线共五条芯线组成。
同AV 接口相比，由于它不再进行Y/C混合传输，因此也就无需再进行亮色分离和解码工作，而且使用各自独立的传输通道在很大程度上避免了视频设备内信号串扰而产生的图像失真，极大地提高了图像的清晰度。
但S-Video 仍要将两路色差信号(Cr Cb)为一路色度信号C，进行传输然后再在显示设备内解码为Cb和Cr进行处理，这样多少仍会带来一定信号损失而产生失真(这种失真很小但在严格的广播级视频设备下进行测试时仍能发现) 。
而且由于Cr Cb的混合导致色度信号的带宽也有一定的限制，所以S-Video虽然已经比较优秀，但离完美还相去甚远。
S-Video虽不是最好的，但考虑到目前的市场状况和综合成本等其它因素，它还是应用最普遍的视频接口之一。
CVBS
中文解释：复合视频广播信号或复合视频消隐和同步
全称：Composite Video Broadcast Signal 或Composite Video Blanking
and Sync
它是一个模拟电视节目（图片）信号在与声音信号结合后，并调制到射频载波之前的一种格式。
CVBS是"C olor, V ideo, B lank and S ync", "C omposite V ideo
B aseband S ignal", "
C omposite V ideo B urst S ignal", or "C omposite V ideo with B urst and S ync".的缩写
CVBS 是被广泛使用的标准，也叫做基带视频或RCA视频，是美国电视系统委员会（NTSC）电视信号的传统图像数据传输方法，它以模拟波形来传输数据。
复合视频包含色差（色调和饱和度）和亮度（光亮）信息，并将它们同步在消隐脉冲中，用同一信号传输。
在快速扫描的NTSC电视中，甚高频（VHF）或超高频（UHF）载波是复合视频所使用的调整振幅，这使产生的信号大约有6MHz宽。
一
些闭路电视系统使用同轴电缆近距离传输复合视频，一些DVD播放
器和视频磁带录像机（VCR）通过拾音插座提供复合视频输入和输出，这个插座也叫做RCA连接器。
复合视频中，色差和亮度信息的干涉是不可避免的，特别是在信号微弱的时候。
这就是为何远距离的使用VHF或UHF的NTFS电视台用老旧的鞭形天线，“兔子耳朵”，或世外的“空中”经常包含假的或上下摇动的颜色。
D-SUB
俗称（Video Graphics Adapter）接口。
可能因为竖看很像一个大写的字母D，所以称之为D-Sub。
这是一种模拟信号接口，总共有15 只针脚，除了第9 只针脚没有作用外，其余14 只针脚各负责传递独立的模拟信号，包括：CRT 显示器所需要的红、绿、蓝三色信号，垂直同步、水平同步信号和用来同显示器通讯的串行数据和串行时钟信号。
SDI
SDI接口是"数字分量串行接口".
能够无损传输100米。
串行接口是把数据字的各个比特以及相应的数据通过单一通道顺序传送的接口。
由于串行数字信号的数据率很高，在传送前必须经过处理。
用扰码的不归零倒置（NRZI）来代替早期的分组编码，其标准为SMPTE-259M和EBU-Tech-3267，标准包括了含数字音频在内的数字复合和数字分量信号。
在传送前，对原始数据流进行扰频，并变换
为NRZI码确保在接收端可靠地恢复原始数据。
这样在概念上可以将
数字串行接口理解为一种基带信号调制。
SDI接口能通过270Mb/s的
串行数字分量信号，对于16：9格式图像，应能传送360Mb/s的信号。
NRZI码是极性敏感码。
用“1”和“0”表示电平的高和低，如果出现长时间的连续“1”或连续“0”，会影响接收端从数字信号中提取时钟。
因为串行数字信号接口不单独传送时钟信号，接收端需从数字信号流中提取时钟信号，所以要采用以“1”和“0”来表示有无电平变换的NRZI码。
接收NRZI码流时，只要检出电平变换，就可恢复数据，即使全是“1”信号，导致的信号频率也只是原来时钟频率的一半，再经过加扰，连续“1”的机会减少，也就使高频分量进一步减少了。
在数据流的接收端，由SDI 解码器从NRZI码流恢复原数据流。
SDI接口不能直接传送压缩数字信号，数字录像机、硬盘等设备
记录的压缩信号重放后，必须经解压并经SDI接口输出才能进入SDI系统。
如果反复解压和压缩，必将引起图像质量下降和延时增加，为此
各种不同格式的数字录像机和非线性编辑系统，规定了自己的用于直接传输压缩数字信号的接口。
人们常在SDI信号中嵌入数字音频信号，也就是将数字音频信号插入到视频信号的行、场同步脉冲（行、场消隐）期间与数字分量视频信号同时传输。
DVI
能够传输20米，20米以上需要增加光纤延长器。
DVI（Digital Visual Interface），即接口。
它是1999年由Silicon Image、（）、（）、、（）、、Fujitsu()等公司共同组成DDWG（Digital Display Working Group，数字显示工作组）推出的接口标准。
DVI接口是以Silicon Image公司的PanalLink接口技术为基础，基于TMDS（Transition Minimized Differential Signaling，最小化传输差分信号）电子协议作为基本电气连接。
TMDS是一种微分信号机制，可以将象素数据编码，并通过串行连接传递。
显卡产生的由发送器按照TMDS协议编码后通过TMDS通道发送给接收器，经过解码送给数字显示设备。
目前的DVI接口分为两种：
一个是DVI-D接口，只能接收数字信号，接口上只有3排8列共24个针脚，其中右上角的一个针脚为空。
不兼容模拟信号。
另外一种则是DVI-I接口，可同时兼容模拟和数字信号。
兼容模拟信号并不意味着的接口D-Sub接口可以连接在DVI-I接口上，而是必须通过一个转换接头才能使用，一般采用这种接口的显卡都会带有相关的转换接头。
DVI信号，HDCP信号和HDMI 信号针对VGA信号而言，如果排除
各种协议的话，信号通道本质是一致的，都是DVI信号。
DVI－HDMI线缆图片：DVI－VGA线缆：
DVI－YPbPr线缆图片：
DVI转接头（CVBS/VGA/S-video、HDMI）：。
