EMC标准与测试ppt课件
- 格式：ppt
- 大小：4.91 MB
- 文档页数：99
下载文档原格式
合集下载
EMC电磁兼容PPT课件
端的试验；
10/700电压波，室外信号端的浪涌试验；
• 信号端测试 屏蔽线，干扰加在屏蔽层 非屏蔽线，干扰加在信号线。
1.2、8、10指波形的波前时间（us）； 50、20和700指得是波形的脉宽（us）。
第11页/共126页
Surge：浪涌波 形
第12页/共126页
Surge：试验现 场
第13页/共126页
2.2 滤波器的作用
切断干扰沿信号线或电源线传播的路径，与屏蔽共同构成完善的干扰防护。
第27页/共126页
2.3 滤波电路及常见滤波器件 低通滤波器的类型
低阻抗 Zs
ZL 低阻抗 高阻抗 Zs
ZL 高阻抗
单L型滤波电路
型滤波电路
高阻抗 Zs
ZL 高阻抗 低阻抗 Zs
ZL 低阻抗
C型滤波电路
T型滤波电路
network线路阻抗稳定网络。
第22页/共126页
Harmonics：交流电源谐波电流
• 设备的输入电压为正弦波（50Hz 或者60Hz），当该电压的输入负 载为非线性电路时，将会使得输入 电流发生畸变，即输入电流不为正 弦波，根据傅利叶变换，非正弦波 信号在频域将会存在谐波，这些谐 波电流将会降低设备电源的使用效 率，并且会倒灌至电网，对电网产 生污染。
L
接
CX1
电N 源
E
L CX2
CY1=CY2
CY1 CY2
L 接
N设 备
E
第32页/共126页
第三部分：线路板EMC设计技术
1. 基础知识 2. PCB分层设计 3. PCB布局设计 4. PCB布线设计
第33页/共126页
3.1 基础知识
• 产生电磁干扰的前提条件 1）突变的电压或电流，即dV/dt 或dI/dt 很大 2）辐射天线或传导导体
10/700电压波，室外信号端的浪涌试验；
• 信号端测试 屏蔽线，干扰加在屏蔽层 非屏蔽线，干扰加在信号线。
1.2、8、10指波形的波前时间（us）； 50、20和700指得是波形的脉宽（us）。
第11页/共126页
Surge：浪涌波 形
第12页/共126页
Surge：试验现 场
第13页/共126页
2.2 滤波器的作用
切断干扰沿信号线或电源线传播的路径，与屏蔽共同构成完善的干扰防护。
第27页/共126页
2.3 滤波电路及常见滤波器件 低通滤波器的类型
低阻抗 Zs
ZL 低阻抗 高阻抗 Zs
ZL 高阻抗
单L型滤波电路
型滤波电路
高阻抗 Zs
ZL 高阻抗 低阻抗 Zs
ZL 低阻抗
C型滤波电路
T型滤波电路
network线路阻抗稳定网络。
第22页/共126页
Harmonics：交流电源谐波电流
• 设备的输入电压为正弦波（50Hz 或者60Hz），当该电压的输入负 载为非线性电路时，将会使得输入 电流发生畸变，即输入电流不为正 弦波，根据傅利叶变换，非正弦波 信号在频域将会存在谐波，这些谐 波电流将会降低设备电源的使用效 率，并且会倒灌至电网，对电网产 生污染。
L
接
CX1
电N 源
E
L CX2
CY1=CY2
CY1 CY2
L 接
N设 备
E
第32页/共126页
第三部分：线路板EMC设计技术
1. 基础知识 2. PCB分层设计 3. PCB布局设计 4. PCB布线设计
第33页/共126页
3.1 基础知识
• 产生电磁干扰的前提条件 1）突变的电压或电流，即dV/dt 或dI/dt 很大 2）辐射天线或传导导体
EMC测试方法介绍.ppt
EMI －－射频输出端有用信号和骚扰信号电平
2.测试方法
用同轴电缆和匹配网络（如需要）将被测 设备的RF输出端与干扰测量仪的输入端相接， 同轴电缆的特性阻抗应与被测设备的标称输出 阻抗相同。
被测设备应产生RF载波，其视频调制信号 为垂直彩条信号。
干扰测量仪（调制在图像载波及其谐波） 或频谱分析仪的指示值加匹配网络插入损耗值 即为RF输出电平。
考虑到连接线的天线辐射效应—— 一般在半 波长处辐射最大，30MHz对应的半波长5m，所以测 试前要将被测设备的电源线以及长度可选的其他 连接线用同质线缆延长至5m以上，再考虑到功率 吸收钳（及起滤波作用的辅助吸收钳）的长度大 约1m，则线缆总长度延长至大约为6m。
EMI －－骚扰功率
2.测试方法
EMI －－射频输出端有用信号和骚扰信号电平 3.测试方法示意图（1）
EMI －－射频输出端有用信号和骚扰信号电平 3.测试方法示意图（2）
EMI －－射频输出端有用信号和骚扰信号电平 4.指标限值
EMI －－射频输出端有用信号和骚扰信号电平
5.测试曲线示例
M ar ker : L e v e l [ d B礦 ]
PK AV QP AV
Vo lt a g e Q P L im it Vo lt a g e AV L im it
30M
EMI －－电源端骚扰电压 7.测试场景示例
EMI －－天线端骚扰电压
1.简要说明
天线端骚扰电压，适用于可外接天线的电视机、 录像机、FM收音机、卫星广播接收机调谐单元、调频 汽车收音机等。
（测量结果中应注明被测设备的标称天线 输入阻抗值）
EMI －－天线端骚扰电压 3.测试方法示意图
EMI －－天线端骚扰电压 4.指标限值
EMC测试设计及排查技术PPT课件
概况二
点击此处输入相关文本内容 点击此处输入相关文本内容
概况三
点击此处输入相关文本内容 点击此处输入相关文本内容
2
電磁相容設計技術
電子產品EMI對策的變化 PCB的EMC設計：總論 PCB的EMC設計＃1：電流和回流 PCB的EMC設計＃2：電源濾波 PCB的EMC設計＃3：天線
3
傳統EMI對策
場磁—場—仿—電—真磁電技相磁術容相專容家專，家不，僅不僅僅是僅因是為因我為們我能們即能時即看時見看電見磁電場磁—
—電磁相E容M專C仿家真，：不需僅要僅S是P因IC為E模我型們，能很即難時獲看得見電磁場——電
磁相容專地家平，面不、僅電僅源是平因面為、我濾們波能電即容時建看模見：電精磁度場與—速—度電磁相
磁相容專家，不僅僅是因為我們能即時看見電磁場——電磁相
容專家，不僅僅是因為我們能即時看見電磁場——電磁相容專
家，不僅僅是因為我們能即時看見電磁場——電磁相容專家，
不僅僅是因為我們能即時看見電磁場——電磁相容專家，不僅
僅是因為我們能即時看見電磁場
4
傳統對策遇到新問題
需要考慮設備內部EMI問題，不能使用遮 罩/濾波手段
容專家高，頻不僅信僅號是耦因為合我到們電能即纜時，看由見電電磁纜場發——射電磁相容專
家，不僅僅是因為我們能即時看見電磁場——電磁相容專家，
不僅僅是因為我們能即時看見電磁場——電磁相容專家，不僅
僅是因為我們能即時看見電磁場
5
EMC對策新理念
容向系統——電磁相容專家，不僅僅是因為我們能即時看見電
磁場——電磁相容專家，不僅僅是因為我們能即時看見電磁
僅是因為我們能即時看見電磁場
6
新EMI對策的核心
全體人員認識EMI形成及抑制機理
《EMC技术分析》PPT课件
ESD：试验等级
ESD：性能判距
判定标准： 测试前需要确认EUT的功能，测试完需再确认一次，以防止潜在一些问题而
误判。 一般确认项为：a、根本模式及状态确认，b、周边动作确认、c、软体执行确
认、d、数据显示及传输确认、e、语音确认。 性能判距A：
无需操作人员介入，设备应能按预期持续工作，不允许出现低于制造厂规定 的性能等级的性能降低和功能损失。可以用允许的性能降低来代替性能等级。如 果制造厂不规定最低性能等级和允许的性能降低，可从产品说明说或技术文件中 得知，并且用户有理由要求使用的设备到达此规定。 性能判距B：
230-1000
10/3
37.0/47.0
注：
1、在过度频率处（230MHz）应采用较低的限值。 2、当出现环境干扰时，可以采取附加措施。
辐传 静 射导 电 抗抗 抗 扰扰 扰 度度 度
电 快 速 瞬 变 脉
冲
群
/
DIP/i
电 压 跌 落 短 时 中 断
PMS 工 频 磁 场 抗 扰 度
surge 浪 涌 抗 扰 度
各EMC测试工程介绍
▪ EMC定义 ▪ 研究EMC的必要性 ▪ 常见EMC缩略语与标准分类 ▪ EMC测试工程简介 ▪ ESD、RE测试工程介绍
EMC的必要性〔二〕
▪ 产品间稳定工作的需要
▪ 如何保证设备不被静电、雷击、快速瞬态脉冲群、辐射 电磁场等各种形式的外来干扰影响其正常工作，如何保证设 备不会对同一电磁环境中的其他设备产生干扰都是产品设计 上的技术壁垒，同时又是客户眼中的“产品质量〞优良与否 的表达；
EMC的必要性〔三〕
▪ 产品内部兼容性的需要
ESD：Electrostatic discharge
EMC测试项目详解ppt课件
EMC (Electromagnetic Compatibility)：电磁兼容性 EMI (Electromagnetic Interference)：电磁干扰 EMS (Electromagnetic Susceptibility)：电磁抗扰度 OATS (Open Area Test Site) ：开阔场 CISPR：国际无线电干扰特别委员会 IEC (International Electrotechnical Commission)：国际电工委 员会 + EUT (Equipment Under Test)：受试设备 + FCC（Federal Communication Commission）：联邦通信委 员会 + CE：字母 "CE" 是法文句子 "Conformité Européene" 的缩写， 意指欧盟。
14
+ RS：辐射抗干扰，
该项试验的目的主 要用来考察设备对 于外界电磁场干扰 的抗扰能力，例如 在设备附近使用无 线通讯设备时，设 备已经在进行一场 考验了，测试频段： 80MHz～2500MHz， 使用1kHz或2Hz的 正弦波进行调幅。 该项试验一般在全 电波暗室内进行。
15
+ EFT/B：电快速瞬变脉冲群
7
+ 在RE测试中，天线
的高度、天线的极 化方向以及转台的 角度都需要不断改 变，以求检测到设 备辐射的最大点。 + RE测试可以在开阔 场和半电波暗室内 进行。
8
任何一个非便携式设备都和其他设备有电缆互连关系，无论 是通过电源电缆还是信号电缆，只要有这种互连关系的存 在，设备就有一个途径将自身的共模电流传导给与其互连 的设备，这种现象就叫传导干扰，又成为传导发射。 传导发射包含两个部分：电源端CE和通信端CE + 电源端CE：测试设备通过自己的电源端口向交流电网或直 流配电网络传送的干扰，测试频段为150kHz～30MHz。 + 通信端CE、测试频段同上，此处描述的通信端指得是针对 接驳到公网的端口，如网口、ISDN口等才有CE测试要求， 而对于接终端的信号端口如音视频端口则无CE要求。
EMC基础知识讲解ppt课件
4、电压闪烁 -- Flicker
5、骚扰功率—DP
精选课件ppt
9
❖ EMS测试项目 1、静电放电抗扰度（ESD）-- Electrostatic Discharge Immunity
2、射频场感应的传导骚扰抗扰度（CS） -- Immunity to Conducted Disturbances, Induced by Radio-Frequency Fields
EMC基础
精选课件ppt
1
目的
主要是给公司的同事们简单介绍下EMC相关 的知识。
精选课件ppt
2
目录
❖ 一、EMC 基础知识 ❖ 二、EMC 常见测试项目简介 ❖ 三、EMC 测试标准及相关组织简介
精选课件ppt
3
一、EMC基础知识 1、EMC是什么 我们生活中的电磁环境
精选课件ppt
4
EMC（ Electromagnetic Compatibility ）定义：
4、测试场地：屏蔽室 精选课件ppt
23
❖ EMS-DIPS 1、考核电子设备对电压暂降、短时中断和电压变化的
抗扰度
干扰来源：电网或变电设施由于故障或负荷突然出现 大变化（接入大功率电器）。
2、试验范围：① 电压暂降 >95%降低 0.5个周期 30%降低 25个周期 ② 电压短时中断
>95%降低 250个周期 3、试验方法：通过电压跌落信号发生器来模拟实验的
1、测量被试设备在工作时产生的干扰信号，通过电源 线或者通信信号线（通信端指的是针对接到公网的端 口，如网口才有CE测试要求,对于接终端的信号端口 如音视频端口则无CE要求 )对其他的设备的干扰是否 合格。
2、常见测量频率范围：150kHz-30MHz，灯具类CE对 9KHz-150KHz也作了要求。

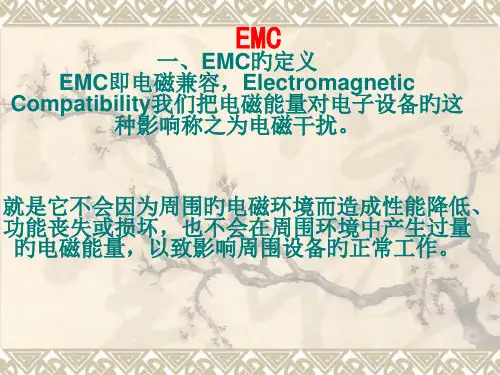

EMC优质获奖课件
❖
❖ EMC原则一般可分为四大类： （1）基础原则：对EMC术语旳定义，对EMC现象、环境、 测试措施、试验仪器和基本试验装置旳阐明。
❖ 例如： IEC61000-4基础性电磁兼容性试验和测试技术 （2）通用原则：给定环境旳全部产品旳原则。例如： IEC61000-6-1 通用EMS原则--住宅、商业和轻工业环 境 IEC61000-6-3 通用EMI原则--住宅、商业和轻工业环境 （3）产品类别原则：指针对某一产品类别旳原则。 （4）专用产品原则：某一专门旳产品原则。
❖ • 8 工频磁场 (PMS)power-frequencymagnetic susceptibility 模拟50/60HZ工频电力线所构成旳磁 场对设备旳影响
❖ • 11 电压暂降/短时中断 (DIP)Voltage dips and interruption 模拟交流电网中接入大功率设备引起旳 电网电压下降甚至短时中断旳现象，考察设备在处 于这种工作状态中旳性能稳定性．
❖ ⑷、辐射干扰 ❖ ⑸、ESD（静电放电） ❖ ⑹、EFT/B（迅速瞬变脉冲串） ❖ ⑺、传导敏感度（CS） ❖ ⑻、辐射敏感度：（RS） ❖ ⑼、Surge（浪涌） ❖ ⑽、DIP（电压跌落）
❖ 灯具类测试项目 ❖ ＥＳＤ 静电 ❖ ＲＳ 辐射抗扰度 ❖ ＥＦＴ／Ｂ 迅速瞬变脉冲群 ❖ Ｓurge 浪涌 ❖ ＣＳ 传导抗扰度 ❖ ＰＭＳ 工频磁场抗扰度 ❖ ＤＩＰ 电压跌落 ❖ RE 辐射发射 ❖ CE 传导发射
线、电路上，产生了干扰电压/电流。
❖
象这种经过空间传播，并对其他设备电路产生无用电压/电流，造成
危害旳干扰称为“辐射干扰”。因为传播途径是空间，处理辐射干扰旳
措施除前面所讲旳滤波之外，还要对设备进行屏蔽方能有效。
❖ EMC原则一般可分为四大类： （1）基础原则：对EMC术语旳定义，对EMC现象、环境、 测试措施、试验仪器和基本试验装置旳阐明。
❖ 例如： IEC61000-4基础性电磁兼容性试验和测试技术 （2）通用原则：给定环境旳全部产品旳原则。例如： IEC61000-6-1 通用EMS原则--住宅、商业和轻工业环 境 IEC61000-6-3 通用EMI原则--住宅、商业和轻工业环境 （3）产品类别原则：指针对某一产品类别旳原则。 （4）专用产品原则：某一专门旳产品原则。
❖ • 8 工频磁场 (PMS)power-frequencymagnetic susceptibility 模拟50/60HZ工频电力线所构成旳磁 场对设备旳影响
❖ • 11 电压暂降/短时中断 (DIP)Voltage dips and interruption 模拟交流电网中接入大功率设备引起旳 电网电压下降甚至短时中断旳现象，考察设备在处 于这种工作状态中旳性能稳定性．
❖ ⑷、辐射干扰 ❖ ⑸、ESD（静电放电） ❖ ⑹、EFT/B（迅速瞬变脉冲串） ❖ ⑺、传导敏感度（CS） ❖ ⑻、辐射敏感度：（RS） ❖ ⑼、Surge（浪涌） ❖ ⑽、DIP（电压跌落）
❖ 灯具类测试项目 ❖ ＥＳＤ 静电 ❖ ＲＳ 辐射抗扰度 ❖ ＥＦＴ／Ｂ 迅速瞬变脉冲群 ❖ Ｓurge 浪涌 ❖ ＣＳ 传导抗扰度 ❖ ＰＭＳ 工频磁场抗扰度 ❖ ＤＩＰ 电压跌落 ❖ RE 辐射发射 ❖ CE 传导发射
线、电路上，产生了干扰电压/电流。
❖
象这种经过空间传播，并对其他设备电路产生无用电压/电流，造成
危害旳干扰称为“辐射干扰”。因为传播途径是空间，处理辐射干扰旳
措施除前面所讲旳滤波之外，还要对设备进行屏蔽方能有效。
EMC测试及设计ppt课件
ESD试验判据
试验结果判定
✓ 判据A：试验时，设备性能正常，可以正常工作； ✓ 判据B：试验时，功能或性能暂时降低或散失，当能自行恢复； ✓ 判据C：试验时，功能或性能暂时降低或散失，但需要人工干预或系
统恢复。
✓ 测试评估： ✓ 对于情形A和B，判为合格，C情况为不合格；
资金是运动的价值，资金的价值是随 时间变 化而变 化的， 是时间 的函数 ，随时 间的推 移而增 值，其 增值的 这部分 资金就 是原有 资金的 时间价 值
资金是运动的价值，资金的价值是随 时间变 化而变 化的， 是时间 的函数 ，随时 间的推 移而增 值，其 增值的 这部分 资金就 是原有 资金的 时间价 值
EMI:指机器本身在执行应有功能的过程中 所产生不利于其它系统的电磁噪声；
EMS:指机器在执行应有功能的过程中不受 周围电磁环境影响的能力。
IEC 61236-1（GB/T 18268）中引用的 基础标准
发射（Emission）：
-GB 4824（IDT CISPR11）工、科、医（ISM）射频设备电磁兼容骚扰特性限值和测试方法； -GB 17625.1（IDT IEC61000-3-2）谐波电流发射限值的测试； -GB 17625.2（IDT IEC61000-3-3）电压波动和闪烁的限值的测试； -GB 4343.1（IDT CISPR14-1）电磁兼容-家用电器、电动工具盒类似器具的要求-第一部分：
传导抗扰度CS
试验目的：考察电子和电气设备对来自 9kHz~80MHz频率范围内射频发射机电磁 骚扰的抗扰度要求。
设备通过电源线、控制线或信号线等与射 频场相耦合。
资金是运动的价值，资金的价值是随 时间变 化而变 化的， 是时间 的函数 ，随时 间的推 移而增 值，其 增值的 这部分 资金就 是原有 资金的 时间价 值
试验结果判定
✓ 判据A：试验时，设备性能正常，可以正常工作； ✓ 判据B：试验时，功能或性能暂时降低或散失，当能自行恢复； ✓ 判据C：试验时，功能或性能暂时降低或散失，但需要人工干预或系
统恢复。
✓ 测试评估： ✓ 对于情形A和B，判为合格，C情况为不合格；
资金是运动的价值，资金的价值是随 时间变 化而变 化的， 是时间 的函数 ，随时 间的推 移而增 值，其 增值的 这部分 资金就 是原有 资金的 时间价 值
资金是运动的价值，资金的价值是随 时间变 化而变 化的， 是时间 的函数 ，随时 间的推 移而增 值，其 增值的 这部分 资金就 是原有 资金的 时间价 值
EMI:指机器本身在执行应有功能的过程中 所产生不利于其它系统的电磁噪声；
EMS:指机器在执行应有功能的过程中不受 周围电磁环境影响的能力。
IEC 61236-1（GB/T 18268）中引用的 基础标准
发射（Emission）：
-GB 4824（IDT CISPR11）工、科、医（ISM）射频设备电磁兼容骚扰特性限值和测试方法； -GB 17625.1（IDT IEC61000-3-2）谐波电流发射限值的测试； -GB 17625.2（IDT IEC61000-3-3）电压波动和闪烁的限值的测试； -GB 4343.1（IDT CISPR14-1）电磁兼容-家用电器、电动工具盒类似器具的要求-第一部分：
传导抗扰度CS
试验目的：考察电子和电气设备对来自 9kHz~80MHz频率范围内射频发射机电磁 骚扰的抗扰度要求。
设备通过电源线、控制线或信号线等与射 频场相耦合。
资金是运动的价值，资金的价值是随 时间变 化而变 化的， 是时间 的函数 ，随时 间的推 移而增 值，其 增值的 这部分 资金就 是原有 资金的 时间价 值
电磁兼容标准和测试PPT课件
标准制订的原则： 1、科学、合理、实用、便于操作。 2、保证测试结果的可重复性、一致性、精确性。
GB/T6113.1规定的频率段范围 A频段——9～150kHz； B频段——0.15～30MHz； C频段——30～300MHz； D频段——300～1000MHz； E频段------1GHz以上
为什么要了解骚扰的波形和频谱？
YY0505-2005引用的抗扰度标准
GB17626.2 静电放电（ESD）抗扰度试验； GB17626.3 辐射（射频）电磁场抗扰度试验； GB17626.4 电快速瞬变/脉冲群抗扰度试验； GB17626.5 浪涌（冲击）抗扰度试验； GB17626.6 对射频场感应的传导骚扰抗扰度试验； GB17626.8 工频磁场抗扰度试验； GB17626.11 电压暂降、短期中断和电压变化抗扰度 试验。
EUT的配置和工作状态—代表实际中的典型应
用情况，EUT发射最大或最敏感。
测量仪器和设备—测量接收机、频谱分析仪以
及天线、人工电源网络（LISN）、功率吸收钳、 耦合去耦网络（CDN）等。
测量方法—测量布置、试验程序 、注意事项。 数据处理和试验报告—试验结果、不确定度。
限值：
1、EMI测试限值（频域值）—峰值≥准峰值 ≥有效值≥平均值；
根据有关电磁兼容标准规定的方法对设备 进行测试，评估其是否达到标准提出的要 求。
产品在定型和进人市场之前必须进行符合 性（一致性）测试，国家产品强制认证制 度（3C 认证）规定的电磁兼容测试就是属 于符合性测试。
国际电磁兼容标准和规范
目前国际上有权威性的电磁兼容标准和从事 EMC标准制订工作的专业委员会有： 国际电工委员会：CISPR 标准和IEC标准（TC77） 国际标准化组织：ISO标准 国际电信联盟：ITU标准 欧共体：EN标准(CENELEC)和ETS标准(ETSI) 德国：VDE标准 美国：FCC标准和军用标准MIL-STD 日本：VCCI标准
EMC测试项目详解ppt课件
• RS：辐射抗干扰， 该项试验的目的主 要用来考察设备对 于外界电磁场干扰 的抗扰能力，例如 在设备附近使用无 线通讯设备时，设 备已经在进行一场 考验了，测试频段： 80MHz～2500MHz， 使用1kHz或2Hz的 正弦波进行调幅。 该项试验一般在全 电波暗室内进行。
15
EFT/B：电快速瞬变脉冲群
包括L和N线间、L对保护地、N线对保护地、L&N对保护地， 其中第一种属于差模干扰，后三种为共模干扰。
• 信号端测试
如果是屏蔽线，干扰加在屏蔽层上，如果是地线，干扰加 在信号线上，例如对用户线，直接加在AB线上。
17
Surge：浪涌波形
• 浪涌波形有：1.2/50(8/20)组合 波，10/700电压波，其中 1.2/50、1.2/50(8/20)波形用在 电源端和室内信号端的试验上， 而10/700电压波用在室外信号 端的浪涌试验上。
4
产品类专标
产品类标准 通用标准 基础标准
针对体外诊断设备设备的专门要求
某一类产品的标准，例如：IEC/EN 61326-1)：测 量、控制和实验室用电气设备 电磁兼容性要求 第1部分:一般要求
规定了一系列试验方法与限值要求，并且给出 了这些方法要 求适用于什么环境，例如： EN61000-6-2：工业区 环境抗扰度通用标准是 制定其它EMC标准的基础，通常不涉及具体产品 类别。
11
Flickers：交流电源闪烁
• 考察设备电源模块引起输入电源的频率变 化能力，该中频率变化从设备端口反灌入 电网，会引起电网频率的波动，导致对人 体的伤害。
12
静电放电ESD：Electrostatic discharge
• ESD：静电放电，考察设备 在接收外界静电源（如带 电人体、带电设备等）所 产生的直接放电或静电场 干扰时的抵抗能力。
15
EFT/B：电快速瞬变脉冲群
包括L和N线间、L对保护地、N线对保护地、L&N对保护地， 其中第一种属于差模干扰，后三种为共模干扰。
• 信号端测试
如果是屏蔽线，干扰加在屏蔽层上，如果是地线，干扰加 在信号线上，例如对用户线，直接加在AB线上。
17
Surge：浪涌波形
• 浪涌波形有：1.2/50(8/20)组合 波，10/700电压波，其中 1.2/50、1.2/50(8/20)波形用在 电源端和室内信号端的试验上， 而10/700电压波用在室外信号 端的浪涌试验上。
4
产品类专标
产品类标准 通用标准 基础标准
针对体外诊断设备设备的专门要求
某一类产品的标准，例如：IEC/EN 61326-1)：测 量、控制和实验室用电气设备 电磁兼容性要求 第1部分:一般要求
规定了一系列试验方法与限值要求，并且给出 了这些方法要 求适用于什么环境，例如： EN61000-6-2：工业区 环境抗扰度通用标准是 制定其它EMC标准的基础，通常不涉及具体产品 类别。
11
Flickers：交流电源闪烁
• 考察设备电源模块引起输入电源的频率变 化能力，该中频率变化从设备端口反灌入 电网，会引起电网频率的波动，导致对人 体的伤害。
12
静电放电ESD：Electrostatic discharge
• ESD：静电放电，考察设备 在接收外界静电源（如带 电人体、带电设备等）所 产生的直接放电或静电场 干扰时的抵抗能力。
EMC标准与测试 PPT
辐射发射
测试Set-up
测试规格
传导发射
测试set-up
测试原理示意图
测试规格
差模、共模分量都得以测量
注意：减小共模电感的分布电容！－采用多段工艺
X电容、Y电容、共模扼流圈、PE电感
Harmonic：谐波电流
测试规格
voltage fluctuations and flicker （电压波动和闪烁）
测试规格
抗中的ESD现象
电流回流路径为分布电容
30A尖峰电流流过CPU部分的地线！
半导体器件手册给出的ESD保护等级通常基于人体模型。
测试规格
EFT/B：电快速脉冲串
起源
实际环境中出现的脉冲频率在10KHZ～1MHZ，由于技术实现的原因，标 准只规定到5KHZ。

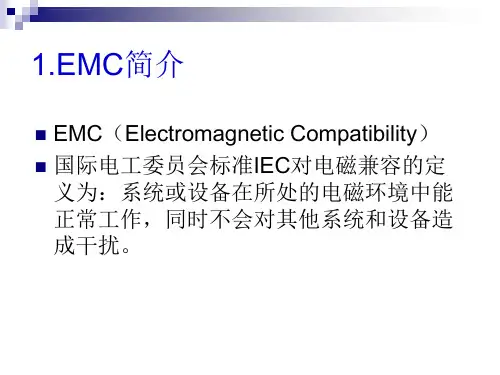

EMC标准与测试
EMC=EMI+EMS 传导：通过电源网络、信号线等。 辐射：通过空间电磁波。
大家有疑问的，可以询问和交流
可以互相讨论下，但要小声点
发射
EN 55011 RF Emission; Radiated（辐射发射） EN 55011 RF Emission; Conducted（传导发射）
测试规格
CPU
PFMS：工频磁场
测试规格
DIP：电源跌落与中断
测试规格
测试set-up
干扰以共模的方式通过33nF电容引入
测试规格
EFT/ESD干扰中包含频率极高的成分
RS：辐射抗扰
实际环境中的辐射干扰
测试set-up
测试规格
医疗电子产品的调制频率规定为2Hz
SURGE：浪涌（雷击）
同步叠加
测试规格
CS：传导抗扰
用于测试信号线、病人导联与电缆
《电磁兼容测试》课件
详细描述
电快速瞬变脉冲群抗扰度测试模拟雷击对设备的影响，以评估设备在雷击瞬态下的性能。测试分为线 对线和线对地两种方式。
雷击浪涌抗扰度测试
总结词
雷击浪涌抗扰度测试是模拟雷击对设备 的影响。
VS
详细描述
雷击浪涌抗扰度测试模拟雷击对设备的影 响，以评估设备在雷击瞬态下的性能。测 试分为直接雷击和间接雷击两种方式。
医疗设备
医疗设备是另一个需要电磁兼容测试的重要领域。医疗设备通常需要在高精度的环境中工作，如心脏 起搏器、监护仪、超声波仪器等。电磁兼容测试可以确保这些设备在电磁环境中能够正常工作，不会 受到干扰，从而保障患者的安全。
电磁兼容测试对于医疗设备的研发和生产也是必不可少的，可以提高设备的可靠性和安全性，确保患 者的治疗效果。
目的
通过电磁兼容测试，确保电子设备在电磁环境中能够正常、 稳定地工作，降低电磁干扰对设备性能的影响，提高设备的 安全性和可靠性。
电磁兼容测试的重要性
01
保障设备正常运行
电磁兼容测试可以及时发现并解决设备在电磁环境中可能遇到的问题，
如电磁干扰、电磁脉冲等，从而保障设备的正常运行。
02 03
提高产品质量
电磁兼容测试是产品研发和生产过程中不可或缺的一环，通过测试可以 发现并改进产品设计、材料选择、制造工艺等方面存在的问题，提高产 品的整体质量。
满足市场需求
随着人们对电子设备性能要求的提高，电磁兼容测试已成为电子产品进 入市场前必须通过的门槛之一。通过测试可以证明产品具有良好的电磁 兼容性能，满足市场需求。
详细描述
辐射骚扰测试主要测量 设备工作时向空间发射的电磁波强度，以评估其对周围其 他电子设备的影响。测试方法包括准峰值测量 和平均值测量。
电快速瞬变脉冲群抗扰度测试模拟雷击对设备的影响，以评估设备在雷击瞬态下的性能。测试分为线 对线和线对地两种方式。
雷击浪涌抗扰度测试
总结词
雷击浪涌抗扰度测试是模拟雷击对设备 的影响。
VS
详细描述
雷击浪涌抗扰度测试模拟雷击对设备的影 响，以评估设备在雷击瞬态下的性能。测 试分为直接雷击和间接雷击两种方式。
医疗设备
医疗设备是另一个需要电磁兼容测试的重要领域。医疗设备通常需要在高精度的环境中工作，如心脏 起搏器、监护仪、超声波仪器等。电磁兼容测试可以确保这些设备在电磁环境中能够正常工作，不会 受到干扰，从而保障患者的安全。
电磁兼容测试对于医疗设备的研发和生产也是必不可少的，可以提高设备的可靠性和安全性，确保患 者的治疗效果。
目的
通过电磁兼容测试，确保电子设备在电磁环境中能够正常、 稳定地工作，降低电磁干扰对设备性能的影响，提高设备的 安全性和可靠性。
电磁兼容测试的重要性
01
保障设备正常运行
电磁兼容测试可以及时发现并解决设备在电磁环境中可能遇到的问题，
如电磁干扰、电磁脉冲等，从而保障设备的正常运行。
02 03
提高产品质量
电磁兼容测试是产品研发和生产过程中不可或缺的一环，通过测试可以 发现并改进产品设计、材料选择、制造工艺等方面存在的问题，提高产 品的整体质量。
满足市场需求
随着人们对电子设备性能要求的提高，电磁兼容测试已成为电子产品进 入市场前必须通过的门槛之一。通过测试可以证明产品具有良好的电磁 兼容性能，满足市场需求。
详细描述
辐射骚扰测试主要测量 设备工作时向空间发射的电磁波强度，以评估其对周围其 他电子设备的影响。测试方法包括准峰值测量 和平均值测量。
EMC标准与测试一.ppt
GB17625.1-2003
试验设备
• 频域谐波测量仪 • 时域谐波测量仪 • 离散傅氏变换(DFT)的时域测量仪 • 具体可见GB/T 17626.7-1998 • 满足要求的供电电源
GB17625.1-2003
观察周期
准稳态：
• Tobs有足够的持续时间满足重复性要求
短周期：
• Tobs≥10周期或有足够持续时间或同步满足重复性要求
随机：
• Tobs具有足够的周期满足重复性要求
长周期：
• 全部设备程序的周期或典型的2.5nin制造商认为产生最大THC的操作周期。
谢谢！
电信端口
• 目的
测量EUT电信端口发射的共模骚扰。
• 限值
按照ITE分级分为A级与B级分别设置限值 分为电压限值和电流限值，详见标准表3，表4
• 试验布置
• 测量设备
接收机、AMN、阻抗稳定网络（ISN）、电流探头
• 测量
非屏蔽平衡对线、屏蔽电缆或同轴电缆、两组以上平衡对线或非平衡电缆
• 测量记录
GB9254-1998 辐射骚扰测量
• 统计含义
GB9254-1998 传导骚扰测量
• 试验布置（台式设备）
• 接地、位置、线缆长度及连接、AE的距离等方面
GB9254-1998 传导骚扰测量
• 试验布置（落地式设备）
• 接地、位置、线缆长 度及连接、AE的距离等 方面
• EUT的电缆和水平接地 平板之间应绝缘
• EUT不得与水平接地板 形成金属接触
GB17625.1-2003
设备的分类
A类设备：
• 平衡的三相设备 • 工具，不包括便携式工具 • 音频设备
• 家用电器 • 白炽灯调光器 • 未规定为B、C、D类的设备均视为A类设备
EMC测试方法及标准学习ppt课件
63
各种试验方法的介绍
静电放电(ESD) 1 试验严酷等级 2 确定试验功能状况要求 3 试验机构及其原理
64
试验步骤
1 确定试验法规要求 2 确定电器零部件类别 3 确定试验内容 4 选择试验方法 5 根据试验要求完成试验
65
确定法规要求
对于连续型骚扰 －ECE R10 试验频带要求20MHZ-1GHZ －GB18655 试验频带要求150KHZ-1000MHZ －CISPR25 试验频带要求150KHZ-1000MHZ －GB17619 试验频带要求20MHZ-1000MHZ －试验要覆盖标准频带要求，可以选择不同的试验方法 搭配实现
EMI传导发射－电源线瞬态发射电压测量法-ISO7637 1 试验机构及其原理 2 试验脉冲评价等级
7
各种试验方法的介绍
1 试验机构及其原理
1 示波器或测量设备 2 电压探头 3 人工网络 4 DUT 5 接地板 6 电源 7 接地线，<100mm
8
各种试验方法的介绍
1 试验机构及其原理
1 示波器或测量设备 2 电压探头 3 人工网络 4 DUT 5 接地板 6 电源 7 接地线，<100mm
例1 电刷换向电机的EMC试验内容 1 EMI传导发射－电源线瞬态发射测量法 ISO7637 2 EMI传导发射－电源线RF发射电压测量法 CISPR25 3 EMI辐射发射电波暗室限制测量法 CISPR25
例2 B21 BCM的EMC试验内容 1 EMI传导发射电源线RF发射电压测量法和控制线/
信号线RF发射电流测量法 CISPR25 2 EMI传导发射电源线瞬态发射电压测量法和控制线
我们选择的限值等级为2
16
各种试验方法的介绍
各种试验方法的介绍
静电放电(ESD) 1 试验严酷等级 2 确定试验功能状况要求 3 试验机构及其原理
64
试验步骤
1 确定试验法规要求 2 确定电器零部件类别 3 确定试验内容 4 选择试验方法 5 根据试验要求完成试验
65
确定法规要求
对于连续型骚扰 －ECE R10 试验频带要求20MHZ-1GHZ －GB18655 试验频带要求150KHZ-1000MHZ －CISPR25 试验频带要求150KHZ-1000MHZ －GB17619 试验频带要求20MHZ-1000MHZ －试验要覆盖标准频带要求，可以选择不同的试验方法 搭配实现
EMI传导发射－电源线瞬态发射电压测量法-ISO7637 1 试验机构及其原理 2 试验脉冲评价等级
7
各种试验方法的介绍
1 试验机构及其原理
1 示波器或测量设备 2 电压探头 3 人工网络 4 DUT 5 接地板 6 电源 7 接地线，<100mm
8
各种试验方法的介绍
1 试验机构及其原理
1 示波器或测量设备 2 电压探头 3 人工网络 4 DUT 5 接地板 6 电源 7 接地线，<100mm
例1 电刷换向电机的EMC试验内容 1 EMI传导发射－电源线瞬态发射测量法 ISO7637 2 EMI传导发射－电源线RF发射电压测量法 CISPR25 3 EMI辐射发射电波暗室限制测量法 CISPR25
例2 B21 BCM的EMC试验内容 1 EMI传导发射电源线RF发射电压测量法和控制线/
信号线RF发射电流测量法 CISPR25 2 EMI传导发射电源线瞬态发射电压测量法和控制线
我们选择的限值等级为2
16
各种试验方法的介绍
EMC标准与测试 ppt课件
时钟谐波。
对于一定重复频率的脉冲，峰值>准峰值和平均 值
电源开关电路的振铃，继电器接点，电机等。
注意：均为包络检波
ppt课件
12
测量评判程序
ppt课件
13
辐射发射
ppt课件
14
测试Set-up
ppt课件
15
为什么要升降？
ppt课件
16
辐射测试－10m开阔场
ppt课件
17
辐射测试－3m暗室
IMMUNITY（EMS）
EN 61000-4-2 Electrostatic Discharge (ESD，静电放电） EN 61000-4-3 Radiated, radio-frequency, electromagnetic field (RS，辐射抗扰） EN 61000-4-4 Electrical fast transient/burst (EFT/B，电快速脉冲串） EN 61000-4-5 Surge （浪涌） EN 61000-4-6 conducted disturbances, induced by radio-freqency fields （传导
抗扰） EN 61000-4-8 Power frequency magnetic 4-11 Voltage dips, short interruptions and voltage variations（电压
跌落、中断和电压变化）
ppt课件
7
医疗电子的EMC
EMC－标准与测试
ppt课件
1
讲座内容
EMC介绍 标准与测试原理 典型案例 IEC60601-1-2介绍
ppt课件
2
对于一定重复频率的脉冲，峰值>准峰值和平均 值
电源开关电路的振铃，继电器接点，电机等。
注意：均为包络检波
ppt课件
12
测量评判程序
ppt课件
13
辐射发射
ppt课件
14
测试Set-up
ppt课件
15
为什么要升降？
ppt课件
16
辐射测试－10m开阔场
ppt课件
17
辐射测试－3m暗室
IMMUNITY（EMS）
EN 61000-4-2 Electrostatic Discharge (ESD，静电放电） EN 61000-4-3 Radiated, radio-frequency, electromagnetic field (RS，辐射抗扰） EN 61000-4-4 Electrical fast transient/burst (EFT/B，电快速脉冲串） EN 61000-4-5 Surge （浪涌） EN 61000-4-6 conducted disturbances, induced by radio-freqency fields （传导
抗扰） EN 61000-4-8 Power frequency magnetic 4-11 Voltage dips, short interruptions and voltage variations（电压
跌落、中断和电压变化）
ppt课件
7
医疗电子的EMC
EMC－标准与测试
ppt课件
1
讲座内容
EMC介绍 标准与测试原理 典型案例 IEC60601-1-2介绍
ppt课件
2
EMC测试、设计及排查技术课件
36
抗干擾能力測試＃3
A50/A100光纖化探頭組【模擬】 觀察EUT內部信號線/電源線/GND的受干擾情況
類比化觀察所 連接信號線的 受干擾情況， 可以連接到頻 譜分析儀或者 示波器
37
脈衝率測試法——測試磁場強 度
接收器：瞬態磁場探頭
收到磁場脈衝，就發出一個光脈衝 移動探頭，看計數器值，找出干擾電流方向
42
發現故障並觀察和記錄
發現故障：
採用Burst發生器和/或靜電槍進行標準的測試 用戶的反映【必須自己去觀察到故障或在實驗室再現】
故障分析：
干擾信號是如何【即採用哪條路徑】耦合到EUT內部的； 出現的故障類型。
記錄EUT在受到干擾後的行為資訊，例如：
在多大電壓時功能開始出現故障？ 功能故障是立即出現的，還是過一段時間才會出現？ 每次測量時出現的故障是完全相同的，還是是有差別的？ 什麼樣的調整會產生變化，例如調整電纜位置等？ 出現其他類型的故障時，已知的故障是否會頻率降低？
適合於評估電路修改/濾波的有效性。
34
抗干擾能力測試
光纖輸入計數器＋S31感測器 監視關鍵信號線受干擾的情況；監視EUT工作狀態
35
抗干擾能力測試＃2
OSE光纖化信號獲取套件【數位】： 連接示波器，觀察EUT內部關鍵信號線
數位化觀察信 號線受干擾的 情況：干擾大 於感測器門限 值，就輸出一 個寬脈衝
計數器值的意義
大：表示傳播到這個區域內的干擾磁場強 小：表示傳播到這個區域內的干擾磁場強度弱 改進了遮罩或者接地後，計數器值變小了，表示
傳播到這個區域的磁場變少了。
適合於評估遮罩/接地的效果
38
瞬態磁場強度測試
光纖輸入計數器＋瞬態磁場探頭 跟蹤磁力線方向，找到干擾電流路徑
抗干擾能力測試＃3
A50/A100光纖化探頭組【模擬】 觀察EUT內部信號線/電源線/GND的受干擾情況
類比化觀察所 連接信號線的 受干擾情況， 可以連接到頻 譜分析儀或者 示波器
37
脈衝率測試法——測試磁場強 度
接收器：瞬態磁場探頭
收到磁場脈衝，就發出一個光脈衝 移動探頭，看計數器值，找出干擾電流方向
42
發現故障並觀察和記錄
發現故障：
採用Burst發生器和/或靜電槍進行標準的測試 用戶的反映【必須自己去觀察到故障或在實驗室再現】
故障分析：
干擾信號是如何【即採用哪條路徑】耦合到EUT內部的； 出現的故障類型。
記錄EUT在受到干擾後的行為資訊，例如：
在多大電壓時功能開始出現故障？ 功能故障是立即出現的，還是過一段時間才會出現？ 每次測量時出現的故障是完全相同的，還是是有差別的？ 什麼樣的調整會產生變化，例如調整電纜位置等？ 出現其他類型的故障時，已知的故障是否會頻率降低？
適合於評估電路修改/濾波的有效性。
34
抗干擾能力測試
光纖輸入計數器＋S31感測器 監視關鍵信號線受干擾的情況；監視EUT工作狀態
35
抗干擾能力測試＃2
OSE光纖化信號獲取套件【數位】： 連接示波器，觀察EUT內部關鍵信號線
數位化觀察信 號線受干擾的 情況：干擾大 於感測器門限 值，就輸出一 個寬脈衝
計數器值的意義
大：表示傳播到這個區域內的干擾磁場強 小：表示傳播到這個區域內的干擾磁場強度弱 改進了遮罩或者接地後，計數器值變小了，表示
傳播到這個區域的磁場變少了。
適合於評估遮罩/接地的效果
38
瞬態磁場強度測試
光纖輸入計數器＋瞬態磁場探頭 跟蹤磁力線方向，找到干擾電流路徑
