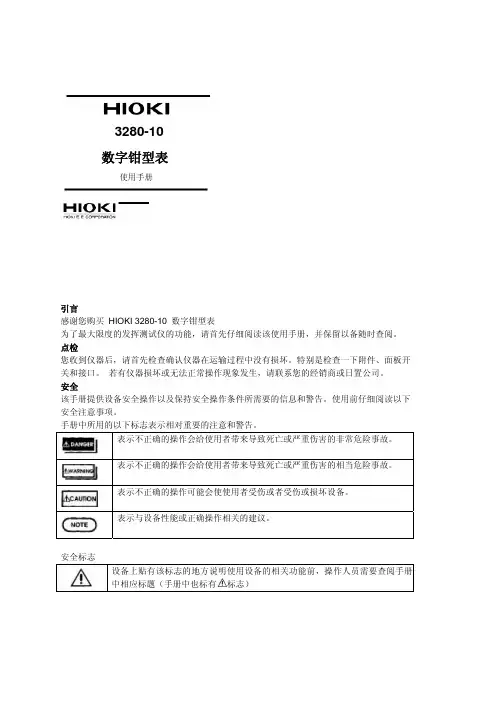

3280-10钳形表手册

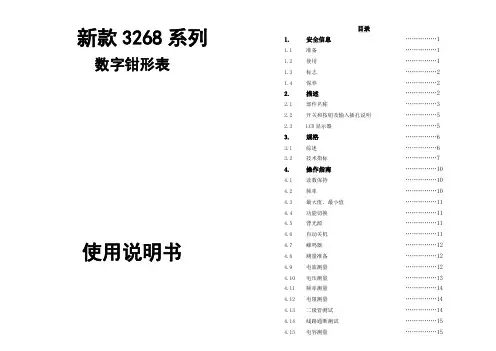

新款3268系列数字钳形表使用说明书目录1.安全信息 (1)1.1准备 (1)1.2使用 (1)1.3标志 (2)1.4保养 (2)2.描述 (2)2.1部件名称 (3)2.2开关和按钮及输入插孔说明 (5)2.3LCD显示器 (5)3.规格 (6)3.1综述 (6)3.2技术指标 (7)4.操作指南 (10)4.1读数保持 (10)4.2频率 (10)4.3最大值、最小值 (11)4.4功能切换 (11)4.5背光源 (11)4.6自动关机 (11)4.7蜂鸣器 (12)4.8测量准备 (12)4.9电流测量 (12)4.10电压测量 (13)4.11频率测量 (14)4.12电阻测量 (14)4.13二极管测试 (14)4.14线路通断测试 (15)4.15电容测量 (15)5.保养 (16)5.1更换电池 (16)5.2更换表笔 (17)6.附件 (17)仪表符合GB/T13978-92数字多用表通用技术条件，符合GB4793.1-1995（IEC-61010-1,IEC-61010-2-032）电子测量仪器安全要求，属二级污染，过压标准为CAT IV600V和CAT III1000V。

请遵循安全操作指南，保证安全使用仪表。

适当的使用和保护，仪表将给你令人满意的服务。

1.1准备1.1.1使用仪表时，用户必须遵守标准的安全规则：-通用的防电击保护-防止误用仪表1.1.2接收仪表后，检查是否在运输中损坏。

1.1.3在粗劣的条件下保存、装运后，检查并确认仪表是否损坏。

1.1.4表笔必须处于好的状态。

在使用之前，检查表笔的绝缘是否损坏，导线的金属丝是否裸露。

1.1.5使用随表提供的表笔能保证安全，如果需要，必须用同样或相同等级的表笔取代。

1.2使用1.2.1使用时，必须使用正确的功能及量程。

1.2.2不要超过各量程的保护范围指示值进行测量。

1.2.3在仪表连接测量电路的时候，不要接触表笔顶端（金属部分）。

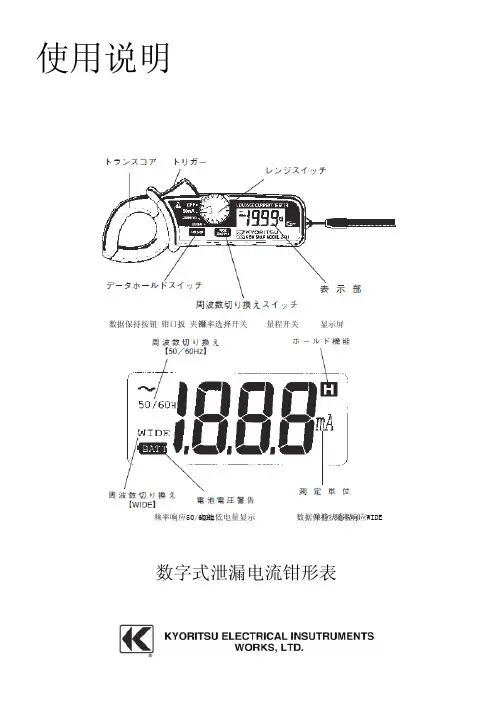

使用说明数字式钳形表KEW2200本体上的保护栏测试线保护栏盖帽1. 规格精确度保证量程的100%以下温度23 ± 5°C湿度45 - 75%ACA（自动量程）量程精确度40A0.00, 0.03-41.99A400A32.0-419.9A1000A320-1049A±1.4%rdg±6dgt(50/60Hz)±1.6%rdg±6dgt(45-65Hz)输入保护电流：AC1200AACV（自动量程）量程精确度4V0.000, 0.005-4.199V40V 3.20-41.99V400V32.0-419.9V600V320-629V±1.8%rdg±7dgt(45-65Hz)±2.3%rdg±8dgt(65-500Hz)DCV（自动量程）量程精确度400mV±0.0-±419.9mV*14V±0.320-±4.199V40V±3.20-±41.99V400V±32.0-±419.9V600V±320-±629V±1.0%rdg±3dgt*1 : 精确度保证范围之外ACV/DCV输入电阻：>100MΩ (400mV 量程)：11MΩ (4V量程e)：10MΩ (40/400/600V量程)电阻（自动量程）导通量程精确度400Ω0.0-419.9Ω4kΩ0.320-4.199 kΩ40kΩ 3.20-41.99 kΩ400kΩ32.0-419.9 kΩ±2.0%rdg±4dgt4MΩ0.320-4.199 MΩ±4.0%rdg±4dgt40MΩ 3.20-41.99 MΩ±8.0%rdg±4dgt导通Cont.0.0-419.9Ω蜂鸣界限值50±30Ω开路电压：<3.4V (400Ω / Cont 量程)　：0.7V typ (4kΩ量程)　：0.47V typ (40k - 40MΩ量程)输入保护电压：AC/DC600V 10秒间/ 10 秒●工作方式：双集成●过量显示：OL●测试周期：每秒2.5次●安全规格：IEC/EN 61010-1/ 61010-2-032/ 61010-031污染度2室内使用：海拔2000m以下电流测试部分：CAT.III 600V电压测试部分：CAT.II 600V / CAT.III300V　EN61326 (EMC)RF磁场3V/m中精确度的5倍以内●耐电压：AC5320Vrms 5秒电流传感器和外壳之间AC3540Vrms 5秒电气回路和外壳之间●绝缘电阻：>100MΩ /1000V 电气回路和外壳之间●工作温湿度范围：0～40°C 相对湿度85%以下（无结露）●保存温湿度范围：-20～60°C相对湿度85%以下（无结露）●电源：DC3V：单4干电池×2 / R03/LR03 (AAA)●消耗电流：< 3mA●连续使用时间：約350小时（ACA、连续、无负荷）●外形尺寸和重量：190(L)×68(W)×20(D)mm约120g（含电池）●附件：测试线Model 7107A1套电池R03(AAA)2节使用说明书1本便携箱Model 91601个手腕带1根2. 其他功能●数据保持功能按数据保持功能开关后能保持测试值。

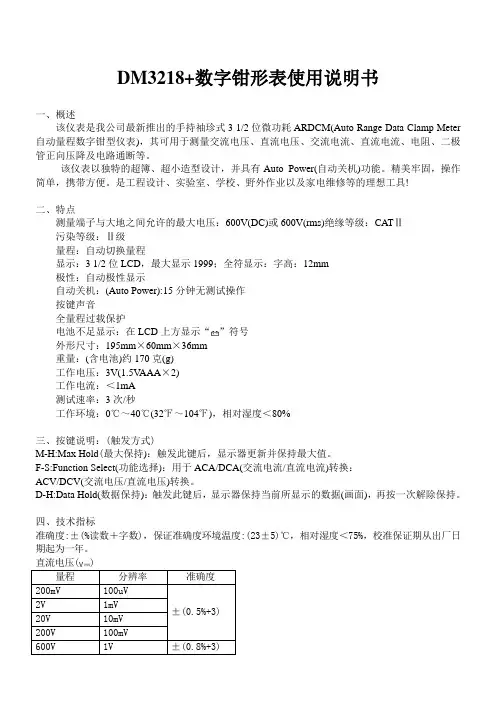

DM3218+数字钳形表使用说明书一、概述该仪表是我公司最新推出的手持袖珍式3 1/2位微功耗ARDCM(Auto Range Data Clamp Meter 自动量程数字钳型仪表)，其可用于测量交流电压、直流电压、交流电流、直流电流、电阻、二极管正向压降及电路通断等。

该仪表以独特的超簿、超小造型设计，并具有Auto Power(自动关机)功能。

精美牢固，操作简单，携带方便。

是工程设计、实验室、学校、野外作业以及家电维修等的理想工具!二、特点测量端子与大地之间允许的最大电压：600V(DC)或600V(rms)绝缘等级：CATⅡ污染等级：Ⅱ级量程：自动切换量程显示：3 1/2位LCD，最大显示1999；全符显示：字高：12mm极性：自动极性显示自动关机：(Auto Power):15分钟无测试操作按键声音全量程过载保护电池不足显示：在LCD上方显示“”符号外形尺寸：195mm×60mm×36mm重量：(含电池)约170克(g)工作电压：3V(1.5V AAA×2)工作电流：＜1mA测试速率：3次/秒工作环境：0℃～40℃(32℉～104℉)，相对湿度＜80%三、按键说明：(触发方式)M-H:Max Hold(最大保持)：触发此键后，显示器更新并保持最大值。

F-S:Function Select(功能选择)：用于ACA/DCA(交流电流/直流电流)转换：ACV/DCV(交流电压/直流电压)转换。

D-H:Data Hold(数据保持)：触发此键后，显示器保持当前所显示的数据(画面)，再按一次解除保持。

四、技术指标准确度:±(%读数＋字数)，保证准确度环境温度:(23±5)℃，相对湿度＜75%，校准保证期从出厂日期起为一年。

输入阻抗：10MΩ；过载保护：700Vrms或1000Vp频率范围：200V以下:40Hz～400Hz；600V档:40Hz～100Hz显示：平均值(正弦波有效值)过载保护：700Vrms或1000Vp(A过载保护：0.2A/250V保险管交流电流(A)50Hz～60Hz 20A档以上用钳头测量, 频率范围：50Hz显示：平均值(正弦波有效值)过载保护：250VDC或AC有效值过载保护：250VDC或AC有效值五、注意事项*在使用仪表前应注意电池电压是否足够，如果电池电压不足，显示器会显示“”符号。

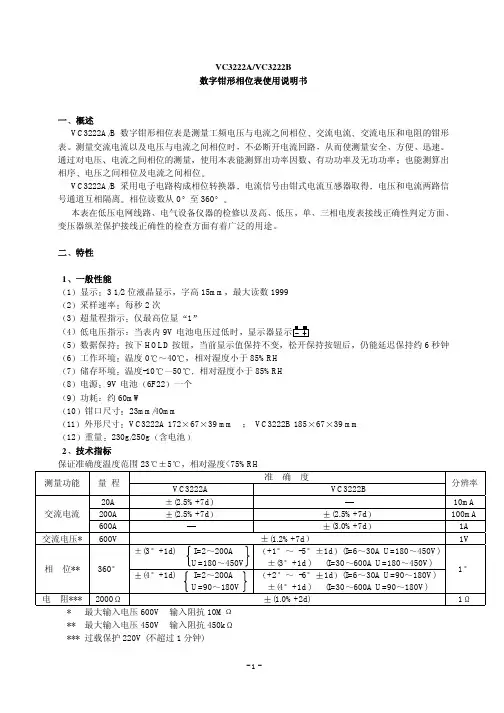

双钳数字式相位表标准说明书由于输入输出端子、测试柱等均有可能带电压，在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！安全要求请阅读下列安全注意事项，以免人身伤害，为了避免可能发生的危险，只可在规定的范围内使用。

只有合格的技术人员才可执行维修。

—防止火灾或人身伤害使用适当的电源线。

只可使用专用并且符合规格的电源线。

正确地连接和断开。

当测试导线与带电端子连接时，请勿随意连接或断开测试导线。

注意所有终端的额定值。

为了防止火灾或电击危险，请注意所有额定值和标记。

在进行连接之前，请阅读使用说明书，以便进一步了解有关额定值的信息。

使用适当的保险丝。

只可使用符合规定类型和额定值的保险丝。

避免接触裸露电路和带电金属。

有电时，请勿触摸裸露的接点和部位。

请勿在潮湿环境下操作。

请勿在易爆环境中操作。

－安全术语警告：警告字句指出可能造成人身伤亡的状况或做法。

目录概述 (5)1、基本误差 (5)２、工作误差 (7)３、安全特性 (8)４、其它技术特性 (8)5、使用操作 (9)6、显示屏角度选择 (11)7、电池更换 (12)8、警告 (12)概述SMG2000B数字式双钳相位表是专为现场测量电压、电流及相位而设计的一种高精度、低价位、便携手持式、双通道输入测量仪器。

用该表可以很方便地在现场测量U-U、I-I及U-I之间的相位，判别感性、容性电路及三相电压的相序，检测变压器的接线组别，测试二次回路和母差保护系统，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否等。

采用钳形电流互感器转换方式输入被测电流，因而测量时无需断开被测线路。

测量U1-U2之间相位时，两输入回路完全绝缘隔离，因此完全避免了可能出现的误接线造成的被测线路短路、以致烧毁测量仪表。

显示器采用了高反差液晶显示屏，字高达25mm，屏幕角度可自由转换约70°，以获得最佳视觉效果。

仪表外壳采用工程绝缘材料，另配橡皮防振保护套及便携式防水布包，安全、可靠。

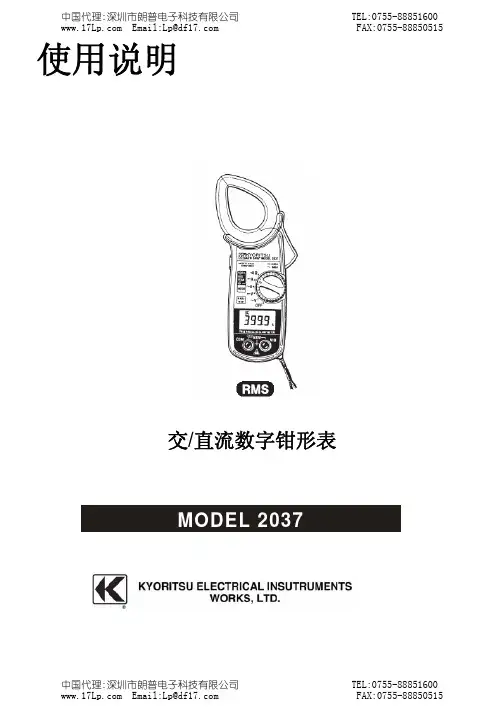

使用说明交/直流数字钳形表目录1. 安全警告2. 特性3. 性能规格4. 仪表布局5. 测量准备6. 测量6-1 DC电流测量6-2 AC电流测量6-3 DC电压测量6-4 AC电压测量6-5 电阻测量6-6 导通检测6-7 频率测量6-8 峰值测量6-9 平均值测量7. 其他功能7-1 睡眠功能7-2 数据保留7-3 LoHz功能8.更换电池9. 可选件1. 安全警告z本仪器设计检测符合IEC61010：电气测量设备安全规格。

本说明书中包括警告和安全规则，用户必须严格遵守以确保操作安全。

因此，使用前，请务必仔细阅读操作说明。

警告●使用前，通读并理解说明书中的操作指南。

●请将说明书随身保存以确保可随时参阅。

●必须由专业工作人员使用并严格遵守使用说明书中的安全指示进行操作。

●理解并遵守安全操作指示。

如不遵守，测量时可能会导致人身伤害和仪器毁坏。

仪器上的标志，提醒用户在安全操作时，必须参考说明书中的相关操作指示。

危险：表示操作不当会导致严重或致命的伤害。

警告：表示操作不当存在导致严重或致命的伤害的可能性。

小心：表示操作不当有可能会导致人身伤害或仪器毁坏。

z请注意仪器上的下列标志含义说明书中的指示双重绝缘或强化绝缘测量电压时可夹在裸露导线上（符合标志旁的适用测量种类）AC（交流电流）DC（直流电流）接地危险●请勿在对地电压AC750V或1000VDC以上的电路中测量。

●请勿在充满可燃性气体的环境里进行测量。

可能会产生火花引起爆炸。

●夹钳采用避免回路短路的设计。

但测试设备中若有裸露导体部件请务必注意避免造成短路。

●请勿进行超量程输入。

●测量时，请勿打开电池盖。

警告●请勿在非正常情况下进行测量，例如：仪器机体损坏，仪表或测试线金属部件的裸露。

●测试线连接在被测物上时，请勿切换量程开关。

●请勿在仪器上安装替换部件或对仪器进行改造。

如果仪器损坏，请将其返回当地经销商进行检修。

●仪器表面潮湿的情况下，请勿更换电池。

钳形表的使用方法一、教学目标:1(了解钳形表测量的意义，钳形表概况。

2(明确钳形表与测量的研究对象。

3(掌握钳形表与测量的要求及方法。

4(了解钳形表的基本知识二、重、难点使用方法和注意事项三、教学方法:讲解、启发、引导及适当实物演示四、教学过程:钳形表(钳表)，是集电流互感器与电流表于一身的仪表，其工作原理与电流互感器测电流是一样的。

钳形表是钳形表由电流互感器和电流表组合而成。

电流互感器的铁心在捏紧扳手时可以张开;被测电流所通过的导线可以不必切断就可穿过铁心张开的缺口，当放开扳手后铁心闭合。

穿过铁心的被测电路导线就成为电流互感器的一次线圈，其中通过电流便在二次线圈中感应出电流。

从而使二次线圈相连接的电流表便有指示-----测出被测线路的电流。

钳形表可以通过转换开关的拨档，改换不同的量程。

但拨档时不允许带电进行操作。

钳形表一般准确度不高，通常为2.5,5 级。

为了使用方便，表内还有不同量程的转换开关供测不同等级电流以及测量电压的功能。

钳形表最初是通过用来测量交流电流的，但是现在万用表有的功能它也都有，可以测量交直流电压、电流，电容容量，二极管，三极管，电阻，温度，频率等等。

钳形表是一种用于测量正在运行的电气线路的电流大小的仪表，可在不断电的情况下测量电流。

1(结构及原理钳形表实质上是由一只电流互感器、钳形扳手和一只整流式磁电系有反作用力仪表所组成。

2(使用方法(1)测量前要机械调零(2)选择合适的量程，先选大，后选小量程或看铭牌值估算。

(3)当使用最小量程测量，其读数还不明显时，可将被测导线绕几匝，匝数要以钳口中央的匝数为准，则读数,指示值×量程 / 满偏×匝数(4)测量完毕，要将转换开关放在最在量程处。

(5)测量时，应使被测导线处在钳口的中央，并使钳口闭合紧密，以减少误差。

3(注意事项(1)被测线路的电压要低于钳表的额定电压。

(2)测高压线路的电流时，要戴绝缘手套，穿绝缘鞋，站在绝缘垫上。

一、概述UT201、UT202是一种性能稳定，安全、可靠的3 1/2位数字钳形表（以下简称钳表）系列。

整机电路设计以大规模集成电路双积分A/D转换器为核心，全量程的过载保护电路，独特的外观设计使之成为性能优越的专用电工仪表。

钳表可用于测量交直流电压、交流电流、电阻、二极管、电路通断、℃/°F 温度等。

本使用说明书包括有关的安全信息和警告提示等，请仔细阅读有关内容并严格遵守所有的警告和注意事项。

▲警告：在使用钳表之表，请仔细阅读有关“安全操作准则”二、开箱检查打开包装盒，取出仪表，请仔细检查下列项目是否缺少或损坏：如果发现任何一个项目缺少或损坏，请立即与您的供应商进行联系。

三、安全操作准则请注意“警告标识▲及警告字句”。

警告表示对使用者构成危险、对仪表或被测设备可能造成损坏的情况或行动。

，本仪表严格遵循GB4793电子测量仪器安全要求以及IEC61010-1和IEC1010-2-032安全标准进行设计和生产，符合双重绝缘、过电压CAT II 600V、CAT III 300V 和污染等级2的安全标准。

如果未能按照有关的操作说明使用钳表，则可能会削弱或失去钳表为您提供的保护能力。

1、使用前检查钳表和表笔，谨防任何损坏或不正常的现象。

如发现本钳表表笔、壳体绝缘已明显损坏以及液晶显示器无显示等，或者您认为本钳表已无法正常工作，请勿再使用本钳表。

2、后盖及电池盖没有盖好前严禁使用钳表，否则有电击危险。

3、在进行测量时，切记手指不要超过表笔挡手部位，不要接触裸露的电线、连接器、没有使用的输入端或正在测量的电路，防止触电。

4、测量前功能开关必须置于正确位置，严禁在测量进行中转换档位，以防损坏钳表。

5、不要在钳表终端及接地之间施加600V以上电压，以防电击和损坏钳表。

6、当仪表在60V直流电压或是30V交流有效值电压下工作时，应小心操作，此时会有电击的危险存在。

7、不要测量高于允许输入值的电压或电流，在不能确定被测量值的范围时，须将功能量程开关置于最大量程位置。

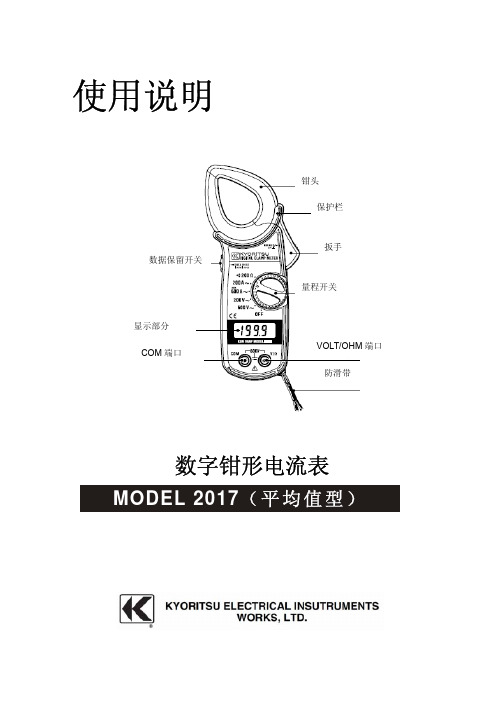

使用说明钳头保护栏扳手数据保留开关量程开关显示部分VOLT/OHM端口COM端口防滑带数字钳形电流表（平均值型）1. 安全警告本仪表符合国际安全标准IEC 61010-1：是测量电气设备的安全规格，出厂前产品检验完全合格。

说明书里包括警告和安全规则，用户必须严格遵守以确保操作安全。

因此，在使用前，请务必要通读操作说明。

警告●使用前，通读并理解说明书中的操作指南。

●保持这本说明书常在手边，确保随时可参阅。

●本仪表只用于测量指定设备。

●理解并遵守这本说明书中的安全操作说明。

必须遵守上述操作说明，如不遵守，测量时可能会导致人身伤害和仪表的毁坏。

仪表上标志，提醒用户在安全操作时，必须参阅这本说明书中的相关操作说明。

务必阅读说明书中标志后的操作说明。

危险：表示操作不当可能会导致严重或致命的伤害。

警告：表示操作不当可能会导致严重或致命的伤害。

小心：表示操作不当可能会导致人身伤害或仪表的毁坏。

请参考以下仪表和说明书中的标志说明用户必须参考说明书中的相关内容含双重绝缘或加强绝缘的仪表在旁边显示的测试种类相对应的回路和大地间的电压以下时，可夹在通电状态的裸线上的设计交流接地危险●对地电位回路请勿超过600V。

● 请勿在可燃性气体的环境里进行测量，否则可能会产生火花引起爆炸。

● 钳头顶部采用防止被测物短路的构造，但测试未绝缘导线时请注意钳头与被测物的短路。

●请勿在仪表表面或手潮湿的情况下使用。

●请勿进行超量程测量。

●测量时，请勿打开电池盖。

警告●使用中，若发现本体和测试线龟裂，金属部分裸露时请立刻停止使用。

●测试线连接时，请勿切换量程开关。

●请勿对仪器进行分解，改造和替换部件的安装。

若发现损坏，请将仪器返回当地经销商进行检修。

●请将量程开关设置为“OFF”，取下测试线后，打开电池盖更换电池。

小心● 测量前，将量程开关转到适当的位置。

● 使用测试线时，请将测试线完全插入仪器端口。

● 使用后请将量程开关设置为OFF，为避免电池漏液等的腐蚀，长期不使用时请将电池取出。

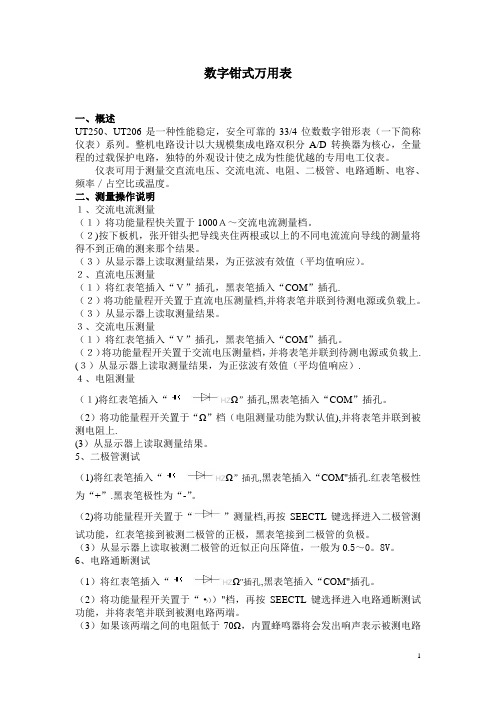

数字钳式万用表一、概述UT250、UT206是一种性能稳定，安全可靠的33/4位数数字钳形表（一下简称仪表）系列。

整机电路设计以大规模集成电路双积分A/D转换器为核心，全量程的过载保护电路，独特的外观设计使之成为性能优越的专用电工仪表。

仪表可用于测量交直流电压、交流电流、电阻、二极管、电路通断、电容、频率／占空比或温度。

二、测量操作说明１、交流电流测量（１）将功能量程快关置于1000Ａ～交流电流测量档。

（２)按下板机，张开钳头把导线夹住两根或以上的不同电流流向导线的测量将得不到正确的测来那个结果。

（３）从显示器上读取测量结果，为正弦波有效值（平均值响应）。

２、直流电压测量（１）将红表笔插入“Ｖ”插孔，黑表笔插入“COM”插孔.（２）将功能量程开关置于直流电压测量档,并将表笔并联到待测电源或负载上。

（３）从显示器上读取测量结果。

３、交流电压测量（１）将红表笔插入“Ｖ”插孔，黑表笔插入“COM”插孔。

（２）将功能量程开关置于交流电压测量档，并将表笔并联到待测电源或负载上. (３）从显示器上读取测量结果，为正弦波有效值（平均值响应）.４、电阻测量（１)将红表笔插入“HZΩ”插孔,黑表笔插入“COM”插孔。

（2）将功能量程开关置于“Ω”档（电阻测量功能为默认值),并将表笔并联到被测电阻上.(3）从显示器上读取测量结果。

5、二极管测试（1)将红表笔插入“HZΩ”插孔,黑表笔插入“COM"插孔.红表笔极性为“+”.黑表笔极性为“-”。

（2)将功能量程开关置于“”测量档,再按SEECTL键选择进入二极管测试功能，红表笔接到被测二极管的正极，黑表笔接到二极管的负极。

（3）从显示器上读取被测二极管的近似正向压降值，一般为0.5～0。

8V。

6、电路通断测试（1）将红表笔插入“HZΩ"插孔,黑表笔插入“COM"插孔。

（2）将功能量程开关置于“·）））"档，再按SEECTL键选择进入电路通断测试功能，并将表笔并联到被测电路两端。
