同相比例和反相比例时间：2021.03.12 创作：欧阳文一、反相比例运算放大电路图 1 反相比例运算电路反相输入放大电路如图1所示，信号电压通过电阻R1加至运放的反相输入端，输出电压vo通过反馈电阻Rf反馈到运放的反相输入端，构成电压并联负反馈放大电路。
R ¢为平衡电阻应满足R ¢= R1//Rf。
利用虚短和虚断的概念进行分析，vI=0，vN=0，iI=0，则即∴该电路实现反相比例运算。
反相放大电路有如下特点1．运放两个输入端电压相等并等于0，故没有共模输入信号，这样对运放的共模抑制比没有特殊要求。
2．vN= vP，而vP=0，反相端N没有真正接地，故称虚地点。
3．电路在深度负反馈条件下，电路的输入电阻为R1，输出电阻近似为零。
二、同相比例运算电路图 1 同相比例运算电路同相输入放大电路如图1所示，信号电压通过电阻RS加到运放的同相输入端，输出电压vo通过电阻R1和Rf反馈到运放的反相输入端，构成电压串联负反馈放大电路。
根据虚短、虚断的概念有vN= vP= vS，i1= if于是求得所以该电路实现同相比例运算。
同相比例运算电路的特点如下1．输入电阻很高，输出电阻很低。
2．由于vN= vP= vS，电路不存在虚地，且运放存在共模输入信号，因此要求运放有较高的共模抑制比。
三、加法运算电路图1所示为实现两个输入电压vS1、vS2的反相加法电路，该电路属于多输入的电压并联负反馈电路。
由于电路存在虚短，图 1 加法运算电路运放的净输入电压vI=0，反相端为虚地。
利用vI=0，vN=0和反相端输入电流iI=0的概念，则有或由此得出若R1= R2= Rf，则上式变为–vO= vS1+ vS2式中负号为反相输入所致，若再接一级反相电路，可消去负号，实现符合常规的算术加法。
该加法电路可以推广到对多个信号求和。
从运放两端直流电阻平衡的要求出发，应取R´=R1//R2// Rf。
四、减法运算电路1、反相求和式运算电路、差分式减法电路图 1 反相求和式减法电路图 1及由于vN=vP，可以求出若取，则上式简化为即输出电压vO与两输入电压之差（vS2–vS2）成比例，其实质是用差分式放大电路实现减法功能。
Bosch Rexroth AG ，RC 30110，版本：2013-04目录特点 1订货代码 2功能2电路图/插脚分配，选件 T1 4电路图/插脚分配，选件 T5 5技术数据 6特性曲线7显示/调节元件，选件 T1 8显示/调节元件，选件 T5 9尺寸11项目规划/维护说明/附加信息11特点▶差分输入（±10 V）▶ 4 个可调用控制值输入（±10 V） ▶电流输入（4 … 20 mA）▶通过 24 V 输入或跳线改变内部控制值信号极性▶通过相位识别（24 V 输入）或斜坡时间调用（24 V 输入）选择斜坡时间（选件 T5） ▶通过跳线选择斜坡时间范围▶通过可分别调节的阶跃电平和最大值进行特性曲线校正 ▶选通输入 ▶"斜坡开/关"输入 ▶"准备就绪"输出信号▶可通断的测量插口（选项 T5） ▶电源反向极性保护▶电源带直流/直流转换器， 不改变零电位H7299用于比例方向阀和比例压力阀的阀放大器▶组件系列 2X ▶模拟，欧洲板卡格式 ▶适用于控制比例方向阀：– 4WRA 6…-2X，4WRA 10…-2X，– 4WRZ…-7X，以及比例压力阀：– 3DREP 6..2XRC 30110版本：2013-04替代对象：05.12型号 VT-VSPA2-1注意事项：使用 VT-VSPA2-1-2X 放大器板卡作为 VT 3000-3X，VT 3006-3X，VT 3013-3X，VT 3014-3X，VT 3017-3X，VT 3018-3X，VT 3026-3X，VT-VSPA2-1-1X/… 或VT-VSPA2-50-1X/… 的替代品时，确保遵守符合 30110-Z 附加信息的配置和设置信息。
2/12VT-VSPA2-1 | 阀放大器Bosch Rexroth AG ，RC 30110，版本：2013-04订货代码01用于比例方向阀和比例压力阀的阀放大器，模拟，欧洲板卡格式VT-VSPA202用于控制比例方向阀 4WRA 6…-2X，4WRA 10…-2X 和 4WRZ…-7X 以及比例压力阀 3DREP 6..2X 103组件系列 20 至 29（20 至 29：技术数据和插脚分配不变）2X 04型号：标准V005选项：对于一个斜坡时间T1选项：对于五个斜坡时间T506明文形式的更多详细信息*010203040506VT-VSPA2–1–2X /V0//*功能开放式板卡插槽 VT 3002-1-2X/48F（请参阅样本 29928）附件供电设备 [1]放大器板卡随附了带接通电流限制器的供电设备。

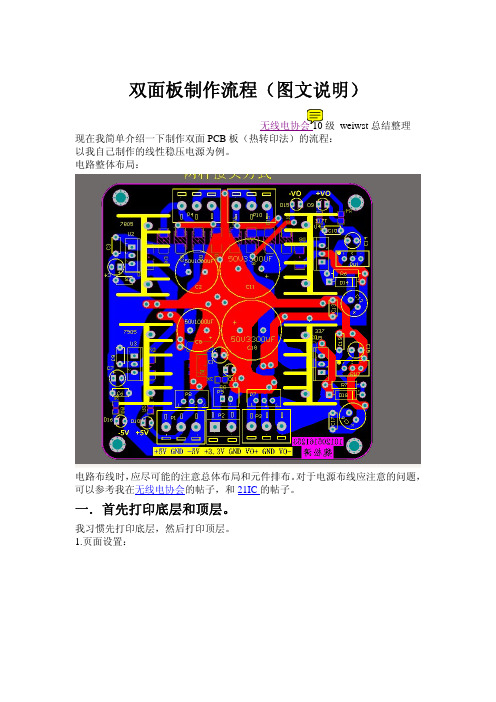

双面板制作流程（图文说明）无线电协会10weiwst总结整理现在我简单介绍一下制作双面PCB板（热转印法）的流程：以我自己制作的线性稳压电源为例。
电路整体布局：电路布线时，应尽可能的注意总体布局和元件排布。
对于电源布线应注意的问题，可以参考我在无线电协会的帖子，和21IC的帖子。
一．首先打印底层和顶层。
我习惯先打印底层，然后打印顶层。
1.页面设置：2.配置。
（打印底层，底层不镜像。
）便于定位和张贴固定转印纸。
）4.打印后的底层转印纸。
6.配置，（打印顶层，顶层镜像）打印顶层。
7.顺便说一下PCB的制版规定：编号见上图，相关说明文档见协会公共电脑的D盘PCB库。
编号示例：101205161253，指10级2012年5月16日12：53制板。
PCB的文件以这个编号命名，适当做一下电路说明文档。
为了在底层看到“正的”命名，底层的应镜像。
如果在顶层，就不用镜像。
具体方法实验几次就全明白了。
8.打印好的顶层转印纸。
二．确定一块双面敷铜板，大小应适当。
板子的边缘用锉刀休整齐平。
再根据板子的清洁情况，用粗砂纸或细砂纸打磨干净，再清理干净板子。
三．板子顶层和底层同时定位。
1.先把顶层和底层的转印纸贴在一起，透过光线确定孔的位置。
一定要使孔的位置固定好，偏差太大会影响后面的定位。
用针（针孔的大小应小于孔的大小，否则将使定位的孔的墨迹消失）和小的电阻固定纸上的定位孔。
定位好的转印纸:2.先贴上一面的转印纸（用布线较少的一面，防止墨迹碰掉），固定好后用比孔小的多的钻头钻孔。
我一般用0.5mm的钻头钻。
用协会的1987年产的钻床，要认真地钻啊！一不小心就会把钻头弄断！弄断了不可怕，但是就怕你经常弄断。
呵呵，那时就要对你进行单独培训了。
注意：可别忘了登记和使用完毕后的清理喽。
3.打好孔后的板子。
也要清理啊。
5.把另一张转印纸也要贴在板子上。
用电阻腿确定是否孔定位好了，再用标签纸固定好板子。
开始时，要适当推着板子。
五．热转印2-3次后就可以了（根据温度和经验）。
几个常用经典差动放大器应用电路详解几个常用经典差动放大器应用电路详解成德广营浏览数：1507发布日期：2016-10-10 10:48经典的四电阻差动放大器（Differential amplifier，差分放大器）似乎很简单，但其在电路中的性能不佳。
本文从实际生产设计出发，讨论了分立式电阻、滤波、交流共模抑制和高噪声增益的不足之处。
关键词：CMRR差动放大器差分放大器简介经典的四电阻差动放大器（Differential amplifier，差分放大器）似乎很简单，但其在电路中的性能不佳。
本文从实际生产设计出发，讨论了分立式电阻、滤波、交流共模抑制和高噪声增益的不足之处。
大学里的电子学课程说明了理想运算放大器的应用，包括反相和同相放大器，然后将它们进行组合，构建差动放大器。
图 1 所示的经典四电阻差动放大器非常有用，教科书和讲座 40 多年来一直在介绍该器件。
图 1. 经典差动放大器该放大器的传递函数为：若R1 = R3 且R2 = R4，则公式 1 简化为：这种简化可以在教科书中看到，但现实中无法这样做，因为电阻永远不可能完全相等。
此外，基本电路在其他方面的改变可产生意想不到的行为。
下列示例虽经过简化以显示出问题的本质，但来源于实际的应用问题。
CMRR差动放大器的一项重要功能是抑制两路输入的共模信号。
如图1 所示，假设V2 为 5 V，V1 为 3 V，则4V为共模输入。
V2 比共模电压高 1 V，而V1 低 1 V。
二者之差为 2 V，因此R2/R1的“理想”增益施加于2 V。
如果电阻非理想，则共模电压的一部分将被差动放大器放大，并作为V1 和V2 之间的有效电压差出现在VOUT ，无法与真实信号相区别。
差动放大器抑制这一部分电压的能力称为共模抑制（CMR）。
该参数可以表示为比率的形式（CMRR），也可以转换为分贝（dB）。
在1991 年的一篇文章中，Ramón Pallás-Areny和John Webster指出，假定运算放大器为理想运算放大器，则共模抑制可以表示为：其中，Ad为差动放大器的增益， t 为电阻容差。
