看完这些：施工图纸代号大全（保证你能看懂图）
在各种AutoCAD图纸下，我们在不要求绘图的情况下，首先也要看的懂图。
我刚毕业进公司时，门槛就是能看得懂施工图纸，包括上面一些复杂的各种符号、代号！
首先，第一部分就给
一、排水工程图形符号大全：
在给排水工程的图纸中，缩写符号含义如下：
给水管道-J，如果分高低区通常用首字母表示即高区-G，低区-D。
排水管道-W,表示污水。
也有-F，就是废水。
很少见有用-P 表示的。
消火栓管道-XH。
自动喷淋管道-Z或者-ZP。
雨水管道-Y. 。
采暖管道-R，一般实线表示供水管，虚线表示回水管。
压力排水-PY。
冷凝水管道-N。
管道立管-L. 。
另外设备的型号字母：Q-流量或者风量H-扬程N-功率P-压力QW-潜污泵其他阀门、器具之类的都是用图形区分。
JL-给水管； WL-污水管； YL-雨水管； RJL-热给水； RHL-热回水。
二、常用建筑材料示例图
三、常用建筑构造示例图
四、建筑常用构件代号大全
五、专业图纸代号大全
如果需要桥梁工程、水电工程、消防工程等等代号示例图，欢迎关注小编！！。
工程建筑图纸中的字母代号解释拼音的开头字母。
前面的字母(M)就是汉语拼音的缩写,后面的数字(1或 2...)是排列的序号,除了这个门(M),窗(C),还有别的,如防火窗(FHC-1或FH-1),门联窗(MLC-1),推拉门(TLM-1),凸窗(TC-1)，高窗（GC）等等. M就是门，C就是窗，后面的数字代表第几种类型。
图纸还会附有门窗表，与之对应施工图中就多了，根据习惯不一样表示方法也不尽相同：梁（L）、连梁（LL）、框架梁（KL）、过梁（GL）、柱（Z）、构造柱（GZZ）、框架柱（KZ）、梯柱（TZ），梯板，压顶，压顶圈梁、踏步等等吧，如果是现浇的前边加一（X）。
慢慢的就会看懂的，基本上你看图纸看的多了，在什么地方时什么东西可能标注方法不一样，但是一看就会明白的。
另附部分代号共同学习：1 板 B2 屋面板 WB3 空心板 KB4 槽行板 CB5 折板 ZB6 密肋板 MB7 楼梯板 TB8 盖板或沟盖板 GB9 挡雨板或檐口板 YB10 吊车安全走道板 DB11 墙板 QB12 天沟板 TGB13 梁 L14 屋面梁 WL15 吊车梁 DL16 单轨吊 DDL17 轨道连接 DGL18 车挡 CD19 圈梁 QL20 过梁 GL21 连系梁 LL22 基础梁 JL23 楼梯梁 TL24 框架梁 KL25 框支梁 KZL26 屋面框架梁 WKL27 檩条 LT28 屋架 WJ29 托架 TJ30 天窗架 CJ31 框架 KJ32 刚架 GJ33 支架 ZJ34 柱 Z35 框架柱 KZ36 构造柱 GZ37 承台 CT38 设备基础 SJ39 桩 ZH40 挡土墙 DQ41 地沟 DG42 柱间支撑 DC43 垂直支撑 ZC44 水平支撑 SC45 梯 T46 雨篷 YP47 阳台 YT48 梁垫 LD49 预埋件 M50 天窗端壁 TD51 钢筋网 W52 钢筋骨架 G53 基础 J54 暗柱 AZ。

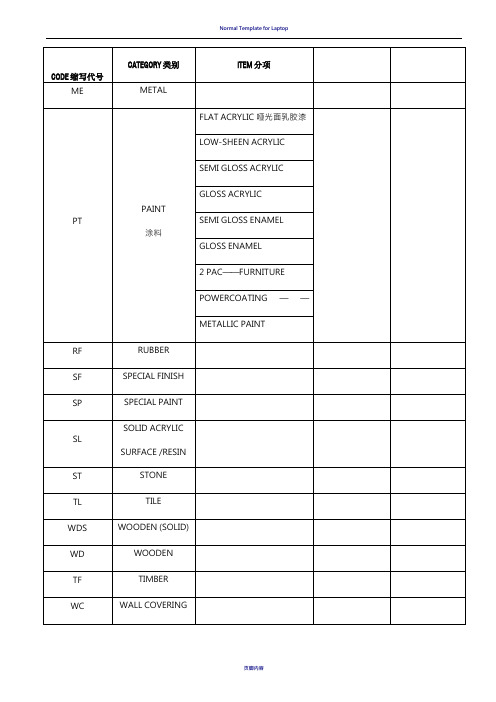

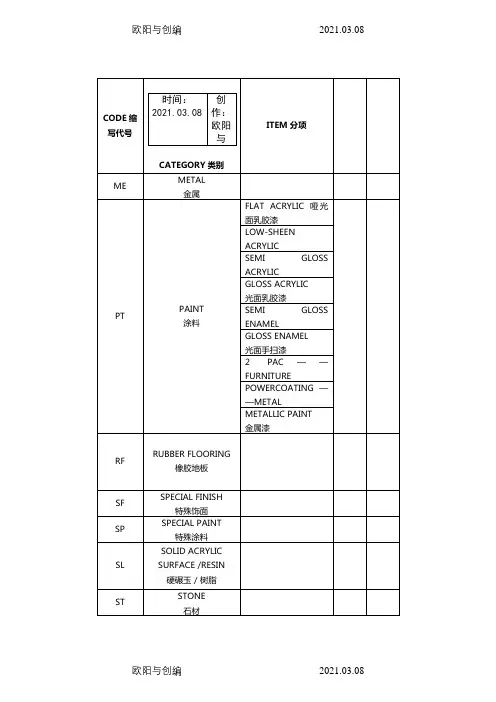

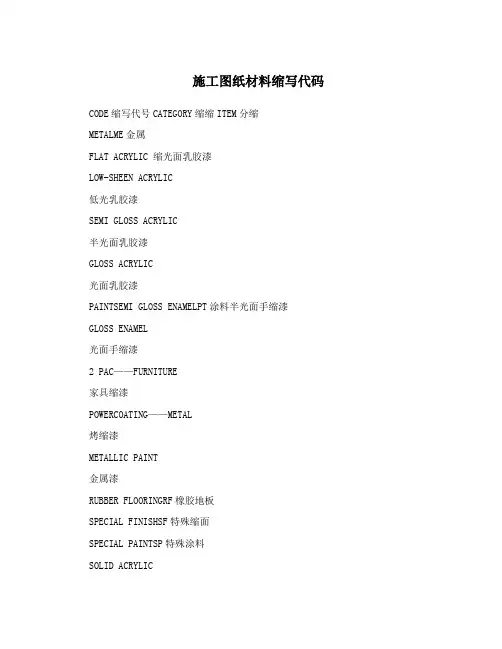

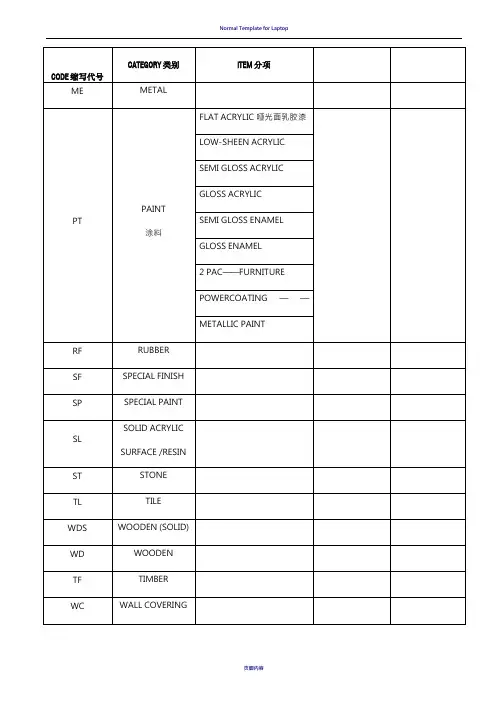

施工图纸材料缩写代码CODE缩写代号CATEGORY缩缩ITEM分缩METALME金属FLAT ACRYLIC 缩光面乳胶漆LOW-SHEEN ACRYLIC低光乳胶漆SEMI GLOSS ACRYLIC半光面乳胶漆GLOSS ACRYLIC光面乳胶漆PAINTSEMI GLOSS ENAMELPT涂料半光面手缩漆GLOSS ENAMEL光面手缩漆2 PAC——FURNITURE家具缩漆POWERCOATING——METAL烤缩漆METALLIC PAINT金属漆RUBBER FLOORINGRF橡胶地板SPECIAL FINISHSF特殊缩面SPECIAL PAINTSP特殊涂料SOLID ACRYLICSLSURFACE /RESIN硬碾玉 / 缩脂STONEST石材TILETL瓷缩WOODEN (SOLID)WDS缩木WOODENWD木材薄板CODE缩写代号CATEGORY缩缩ITEM分缩TIMBER FLOORINGTF木地板WALL COVERINGWC缩缩RATTAN RA藤缩TABLE桌子CASEGOODFURNITURECHAIRF家具椅子SOFA沙缩BED床BATHROOM EQUIPMENT缩浴缩缩BATHROOMB缩浴BATHROOM HARDWARE 缩浴五金ARCHITECTURALCLIGHTING一般照明CEILING LAMP天花灯FLOOR LAMP落地灯DECORATIVE PENDANT LAMPLLIGHTING吊灯装缩照明TABLE LAMP台灯WALL LAMP缩灯KITCHENK厨房缩缩CODE缩写代号CATEGORY缩缩ITEM分缩BED LINEN床品SOFT FURNISHINGSLOOSE CUSHIONSS缩装璜活缩靠缩DRAPERY / WINDOW COVERING窗帘缩面APPLIANCESEQUIPMENT & 装置EELECTRICALLIGHT SWITCHES装置与缩器缩缩FABRICFA布料CARPETCA地毯GLAZINGGL玻璃装配MIRRORGM缩子PLASTIC LAMINATELM耐火板FILMPF缩膜ACOUSTIC PANELAP隔音板 / 吸音板。
施工图中英文缩写标准缩写词:这里列出的名单代表了一套施工文件中一般遇到的多数缩写词。
在文件开头或开篇处，应当列出项目中用到的所有缩写词和其意义。
A Alum = 铝AC = 英亩A.C.C.M.P = 涂沥青的波纹金属管A.C.P = 石棉水泥管Approx = 近似的B B &B = 麻布包根的B.C = 路缘石底部Bit = 含沥青的B.M. = 基准线Bldg = 建筑B.S = 斜坡底部B.V.S = 竖曲线起点B.W = 在两方面C Cal = 测径器C.B = 雨水井C.L = 铸铁Cir = 圆形的CL = 中线C.L.F = 铁丝网C.O = 清除口Cm = 厘米C.M.P = 波纹金属管Col. = 圆柱Conc = 水泥Cont’r = 承包商Cor = 拐角C/S = 横坡C.F = 立方英尺C.Y = 立方码D D = 曲度Det’l = 细部D.M.H = 跌水窨井(yìnjǐng) D.F. = 饮水器Dim = 尺寸Dia = 直径Dwg. = 图纸Dep. = 横距Dir. = 定向的E-E- = 电气E = 东方Ea = 每个E.C. = 电气承包商El. = 立面E.A.P. = 外露混凝料铺面E.V.C. = 竖曲线底端Engr. = 工程师Exist. = 原有的Exp. = 扩展E.W. = 端壁E.S. = 端截面M M = 米Max = 最大值M.H = 检修孔Min = 最小值Misc = 混杂的Mon = 纪念建筑物，界石N N = 北向N.I.C = 不在合同中，未订合同N.T.S = 不按比例No. = 序号Nom = 毛尺寸O O.C = 位于中心，中心间距O.D = 外径P P.A = 绿化区域P.C.P = 多孔混凝土管P.V.C = 聚氯乙烯管P.C = 件P.C = 曲率点P.C.C = 空间曲率点PL = 地界线P.V.C = 垂直弯曲度P.V.T = 垂直正切点PT = 正切点R R = 半径R.C.P = 钢筋水泥管R.O.W = 通行权Rt = 右侧Req’d = 必须的Rew = 修订Reinf = 增强的S San = 卫生的Sect = 剖面Sh = 图纸S = 南侧S.I = 雨水口-ST- = 雨水道-SAN- = 生活污水管Spec. = 说明书或说明St’l = 钢Sq = 平方S.F = 平方英尺S.Y = 平方码Sta = 站S/S = 不锈钢F F.F. = 粉刷楼板面高度F.G. = 已修整坡度Fin. = 饰面FL = 楼面F.H. = 消防栓F.L = 流线F.S.D = 全尺寸细部图Ftg = 底脚FT. = 英尺G G = 量规-G- = 气体G = 加伦Galv = 电镀G.C = 总承包商GR = 防护栏Gd = 坡度G.V = 煤气阀H HB = 软管龙头HW = 拱面墙H.P = 高点Ht = 高度Hor = 水平的Hwy = 公路I I.D = 内径In = 英寸Inl = 人口Inv = 仰拱J J.B = 接线盒L L = 曲线长度Lat = 纬度L.P = 至低点Lt = 左侧Lin = 衬垫L.F = 线脚L.C = 景观承包商LA = 景观工程师。
SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一，导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE 沿柱或跨柱：CLE穿焊接钢管敷设：SC 穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FCHSM8-63C/3PDTQ30-32/2P 这两个应该是两种塑壳断路器的型号，HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A（3联开关）DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A，2极开关LL-连梁KL-框架梁DL-地梁Z-柱GZ-构造柱YKB-预应力空心板PTL就是平台梁的缩写TL就是梯梁，TZ就是梯柱了。
