看完这些：施工图纸代号大全（保证你能看懂图）
在各种AutoCAD图纸下，我们在不要求绘图的情况下，首先也要看的懂图。
我刚毕业进公司时，门槛就是能看得懂施工图纸，包括上面一些复杂的各种符号、代号！
首先，第一部分就给
一、排水工程图形符号大全：
在给排水工程的图纸中，缩写符号含义如下：
给水管道-J，如果分高低区通常用首字母表示即高区-G，低区-D。
排水管道-W,表示污水。
也有-F，就是废水。
很少见有用-P 表示的。
消火栓管道-XH。
自动喷淋管道-Z或者-ZP。
雨水管道-Y. 。
采暖管道-R，一般实线表示供水管，虚线表示回水管。
压力排水-PY。
冷凝水管道-N。
管道立管-L. 。
另外设备的型号字母：Q-流量或者风量H-扬程N-功率P-压力QW-潜污泵其他阀门、器具之类的都是用图形区分。
JL-给水管； WL-污水管； YL-雨水管； RJL-热给水； RHL-热回水。
二、常用建筑材料示例图
三、常用建筑构造示例图
四、建筑常用构件代号大全
五、专业图纸代号大全
如果需要桥梁工程、水电工程、消防工程等等代号示例图，欢迎关注小编！！。
工程建筑图纸中的字母代号解释拼音的开头字母。
前面的字母(M)就是汉语拼音的缩写,后面的数字(1或 2...)是排列的序号,除了这个门(M),窗(C),还有别的,如防火窗(FHC-1或FH-1),门联窗(MLC-1),推拉门(TLM-1),凸窗(TC-1)，高窗（GC）等等. M就是门，C就是窗，后面的数字代表第几种类型。
图纸还会附有门窗表，与之对应施工图中就多了，根据习惯不一样表示方法也不尽相同：梁（L）、连梁（LL）、框架梁（KL）、过梁（GL）、柱（Z）、构造柱（GZZ）、框架柱（KZ）、梯柱（TZ），梯板，压顶，压顶圈梁、踏步等等吧，如果是现浇的前边加一（X）。
慢慢的就会看懂的，基本上你看图纸看的多了，在什么地方时什么东西可能标注方法不一样，但是一看就会明白的。
另附部分代号共同学习：1 板 B2 屋面板 WB3 空心板 KB4 槽行板 CB5 折板 ZB6 密肋板 MB7 楼梯板 TB8 盖板或沟盖板 GB9 挡雨板或檐口板 YB10 吊车安全走道板 DB11 墙板 QB12 天沟板 TGB13 梁 L14 屋面梁 WL15 吊车梁 DL16 单轨吊 DDL17 轨道连接 DGL18 车挡 CD19 圈梁 QL20 过梁 GL21 连系梁 LL22 基础梁 JL23 楼梯梁 TL24 框架梁 KL25 框支梁 KZL26 屋面框架梁 WKL27 檩条 LT28 屋架 WJ29 托架 TJ30 天窗架 CJ31 框架 KJ32 刚架 GJ33 支架 ZJ34 柱 Z35 框架柱 KZ36 构造柱 GZ37 承台 CT38 设备基础 SJ39 桩 ZH40 挡土墙 DQ41 地沟 DG42 柱间支撑 DC43 垂直支撑 ZC44 水平支撑 SC45 梯 T46 雨篷 YP47 阳台 YT48 梁垫 LD49 预埋件 M50 天窗端壁 TD51 钢筋网 W52 钢筋骨架 G53 基础 J54 暗柱 AZ。

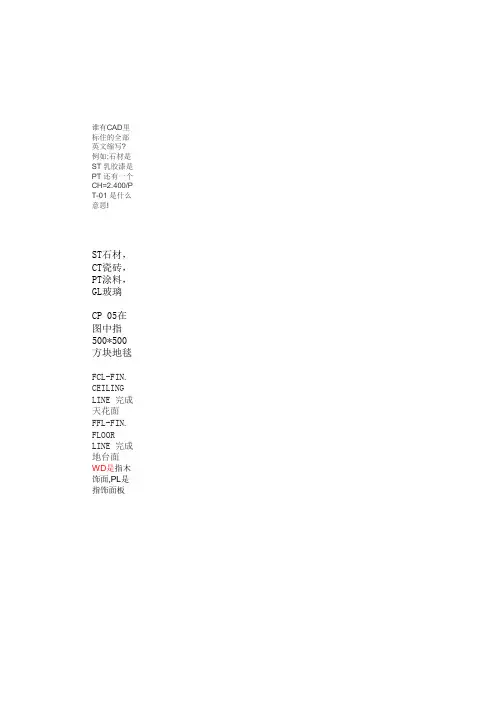

谁有CAD里标住的全部英文缩写? 例如:石材是ST 乳胶漆是PT 还有一个CH=2.400/PT-01 是什么意思!

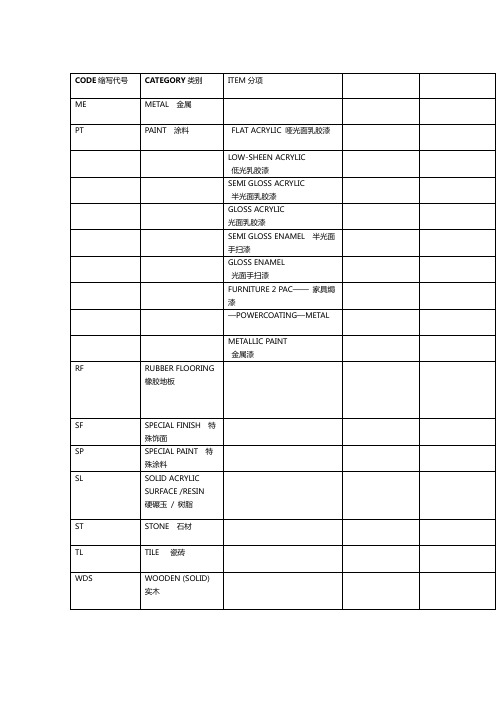

ST石材，CT瓷砖，PT涂料，GL玻璃
CP 05在图中指500*500方块地毯
FCL-FIN. CEILING LINE 完成天花面
FFL-FIN. FLOOR LINE 完成地台面
WD是指木饰面,PL是指饰面板

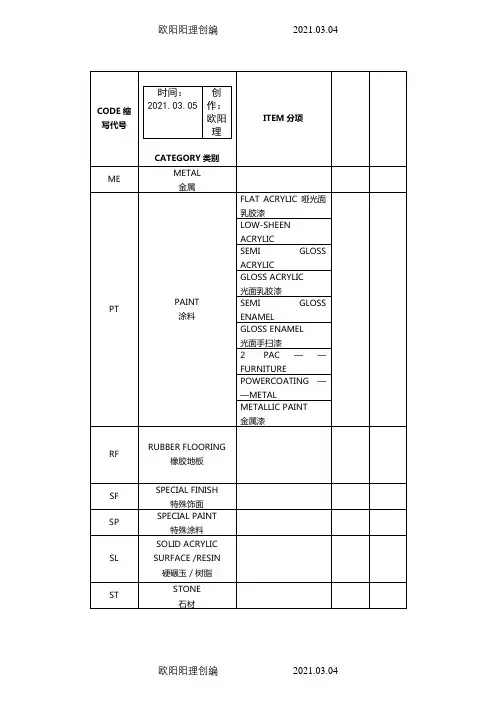

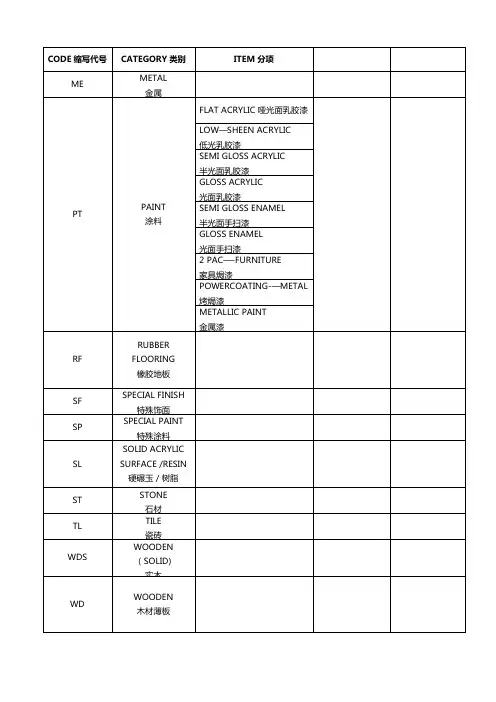

WD木饰面类；MT不锈钢类；ST石材类；GL玻璃类；MO马赛克类；PT涂料类；CT瓷砖类；CL吊顶类。
PL是TV电视插座TP电话KT空调TC网络插W是网络插座
2007建筑CAD”软件施工图里面“PT”一般表示乳胶漆的，CH=2.400/PT-01表示施工图天花标的高和乳胶漆代号，中“PT”说是瓷砖类；CL吊顶类。
PL是指饰面板
WP
和乳胶漆代号，中“PT”说是材料类型代码，“01”是材料代号。

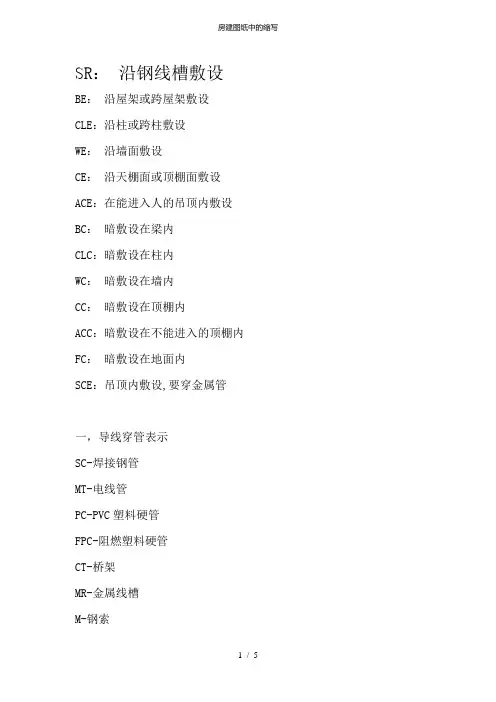

SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一，导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE 沿柱或跨柱：CLE穿焊接钢管敷设：SC 穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FCHSM8-63C/3PDTQ30-32/2P 这两个应该是两种塑壳断路器的型号，HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A（3联开关）DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A，2极开关LL-连梁KL-框架梁DL-地梁Z-柱GZ-构造柱YKB-预应力空心板PTL就是平台梁的缩写TL就是梯梁，TZ就是梯柱了。

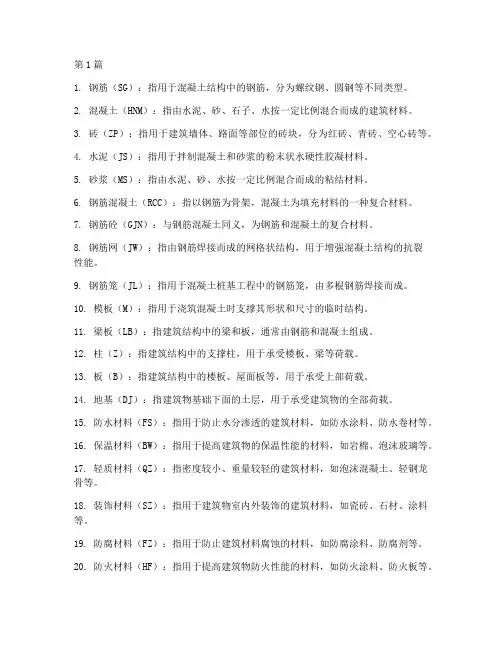

第1篇1. 钢筋（SG）：指用于混凝土结构中的钢筋，分为螺纹钢、圆钢等不同类型。
2. 混凝土（HNM）：指由水泥、砂、石子、水按一定比例混合而成的建筑材料。
3. 砖（ZP）：指用于建筑墙体、路面等部位的砖块，分为红砖、青砖、空心砖等。
4. 水泥（JS）：指用于拌制混凝土和砂浆的粉末状水硬性胶凝材料。
5. 砂浆（MS）：指由水泥、砂、水按一定比例混合而成的粘结材料。
6. 钢筋混凝土（RCC）：指以钢筋为骨架，混凝土为填充材料的一种复合材料。
7. 钢筋砼（GJN）：与钢筋混凝土同义，为钢筋和混凝土的复合材料。
8. 钢筋网（JW）：指由钢筋焊接而成的网格状结构，用于增强混凝土结构的抗裂性能。
9. 钢筋笼（JL）：指用于混凝土桩基工程中的钢筋笼，由多根钢筋焊接而成。
10. 模板（M）：指用于浇筑混凝土时支撑其形状和尺寸的临时结构。
11. 梁板（LB）：指建筑结构中的梁和板，通常由钢筋和混凝土组成。
12. 柱（Z）：指建筑结构中的支撑柱，用于承受楼板、梁等荷载。
13. 板（B）：指建筑结构中的楼板、屋面板等，用于承受上部荷载。
14. 地基（DJ）：指建筑物基础下面的土层，用于承受建筑物的全部荷载。
15. 防水材料（FS）：指用于防止水分渗透的建筑材料，如防水涂料、防水卷材等。
16. 保温材料（BW）：指用于提高建筑物的保温性能的材料，如岩棉、泡沫玻璃等。
17. 轻质材料（QZ）：指密度较小、重量较轻的建筑材料，如泡沫混凝土、轻钢龙骨等。
18. 装饰材料（SZ）：指用于建筑物室内外装饰的建筑材料，如瓷砖、石材、涂料等。
19. 防腐材料（FZ）：指用于防止建筑材料腐蚀的材料，如防腐涂料、防腐剂等。
20. 防火材料（HF）：指用于提高建筑物防火性能的材料，如防火涂料、防火板等。
这些简称在施工工程中广泛应用，有助于提高工作效率和施工质量。
在实际工作中，相关人员应熟练掌握这些简称，以便更好地进行沟通和协作。
第2篇1. 钢筋（Rebar）：指用于混凝土结构中的钢筋，主要成分是碳素钢，具有良好的延展性和抗拉强度。
