下载文档原格式
8、已知程序执行前有A=01H，SP=42H，（41H）=FFH，(42H)=FFH。
下述程序执行后：POP DPHPOP DPLMOV DPTR,#3000HRL AMOV B,AMOVC A,@A+DPTRPUSH AMOV A,BINC AMOVC A,@A+DPTRPUSH ARETORG 3000HDB 10H,80H,30H,80H,50 H,80H请问：A= 80H ，SP= 42H，（41H）= 30H ，（42H）= 80H 。
9、在存储器扩展中，无论是线选法还是译码法，最终都是为了扩展芯片的片选端提供信号。
10、在MCS-51中，PC和DPTR都用于提供地址，但PC是为了访问程序存储器提供地址，而DPTR是为访问数据存储器提供地址。
11、16KB RAM存储器的首地址若为3000H，则末地址为 6FFF H。
二．选择题（每题2分，共16分）1、8051与8751的区别是：A、内部数据存储但也数目的不同B、内部程序存储器的类型不同C、内部数据存储器的类型不同D、内部的寄存器的数目不同2、判断以下有关PC和DPTR的结论是否正确？A、DPTR是可以访问的，而PC不能访问。
对B、它们都是8位的存储器错C、它们都有加1的功能。
错D、DPTR可以分为两个8位的寄存器使用，但PC不能。
对3、PC的值是A、当前正在执行指令的前一条指令的地址B、当前正在执行指令的下一条指令的地址C、当前正在执行指令的地址D、控制器中指令寄存器的地址4、判断下列说法是否正确A、 8031共有21个特殊功能寄存器，它们的位都是可以用软件设置的，因此，是可以进行位寻址的。
错B、内部RAM的位寻址区，只能供位寻址使用，而不能供字节寻址使用。
错C、程序计数器PC不能为用户编程时直接使用，因为它没有地址。
对5、下列说法错误的是：A、各中断发出的中断请求信号，都会标记在MCS －51系统的IE寄存器中。
B、各中断发出的中断请求信号，都会标记在MCS －51系统的TCON与SCON寄存器中。
单片机指令大全（二）引言概述：本文是关于单片机指令大全的第二部分。
在上一部分中，我们介绍了一些常用的单片机指令和其功能。
本文将继续介绍更多的单片机指令，包括数据传输、逻辑运算、算术运算、位操作以及状态寄存器等方面的指令。
这些指令将帮助您更好地理解和使用单片机。
1. 数据传输指令1.1. MOV指令：将一个数据从源操作数传送到目的操作数。
1.2. LDI指令：将一个立即数传送到一个寄存器。
1.3. LDS和STS指令：将数据从SRAM传送到寄存器或将寄存器的数据传送到SRAM。
1.4. IN和OUT指令：将数据从端口传送到寄存器或从寄存器传送到端口。
2. 逻辑运算指令2.1. AND、OR和XOR指令：进行逻辑与、逻辑或和逻辑异或运算。
2.2. NOT指令：对一个寄存器的数据进行逻辑非运算。
2.3. CLR指令：将一个寄存器的数据清零。
3. 算术运算指令3.1. ADD和SUB指令：对两个操作数进行加法或减法运算。
3.2. INC和DEC指令：对一个寄存器的数据进行加1或减1操作。
3.3. MUL和DIV指令：进行乘法和除法运算。
4. 位操作指令4.1. ANDI、ORI和XORI指令：对一个寄存器的数据进行与、或和异或运算。
4.2. SBI和CBI指令：设置或清除一个I/O端口的某个位。
4.3. SBIC和SBIS指令：跳转指令，根据指定的I/O端口位是否被设置或清除执行跳转操作。
5. 状态寄存器相关指令5.1. SEI和CLI指令：设置或清除全局中断。
5.2. SREG指令：用于保存和恢复状态寄存器的值。
5.3. IJMP和EIJMP指令：用于从程序中直接跳转到任意存储器位置。
总结：本文介绍了单片机指令大全的第二部分内容，包括数据传输、逻辑运算、算术运算、位操作以及状态寄存器等方面的指令。
这些指令的功能与用法将有助于您更好地理解和应用单片机。
通过熟练掌握这些指令，您将能够更加灵活地进行单片机程序的设计与开发。
单片机1. (一)选择题50道1．51单片机芯片是双列直插式封装的，有(C)个引脚 [单选题] *A、24B、30C、40(正确答案)D、502. 一个机器周期等于（）个振荡周期。
[单选题] *A、2B、4C、8D、12(正确答案)3. 单片机中，程序状态字CY、OV、P分别为（）。
[单选题] *A、进位、溢出、奇偶标志位B、溢出、进位、奇偶标志位C、进位、溢出、A累加器1的奇偶标志位(正确答案)D、奇偶标志位、进位、溢出位4. 在单片机应用系统中，LED数码管显示电路通常有（）显示方式。
[单选题] *A、静态B、动态C、静态和动态(正确答案)D、查询5. 启动定时器0开始计数的指令是使TCON的（） [单选题] *A、TF0位置1B、TR0位置1(正确答案)C、TR0位置0D、TR1位置06. 单片机中断允许寄存器中的定时器T1允许或禁止控制位是（）。
[单选题] *A、ET0B、ET1(正确答案)C、EX0D、EX17. 在串行通信中，数据传输沿两个方向，但需要分时进行传输的是（）传输模式。
[单选题] *A、单工B、半双工(正确答案)C、全双工8. 提高单片机的晶振频率，则机器周期（） [单选题] *A、不变B、变长C、变短(正确答案)D、不定9. C51编译器中不支持的存储模式是（） [单选题] *A、Xdata(正确答案)B、SmallC、CompactD、Large10. 以下不是构成单片机的部件（） [单选题] *A、微处理器B、存储器C、I/O接口D、打印机(正确答案)11. 单片机中断允许寄存器中的串行中断允许或禁止控制位是（）。
[单选题] *A、ET0B、ET1C、ES(正确答案)D、EA12. D/A转换器所使用的数字量位数越多，则它的转换精度（） [单选题] *A、越高(正确答案)B、越低C、不变D、不定13. 共阴极数码管是将所有发光二极管的( )连接在一起，数码管的动态显示是利用发光二极管的（），让人感觉数码管是同时点亮。

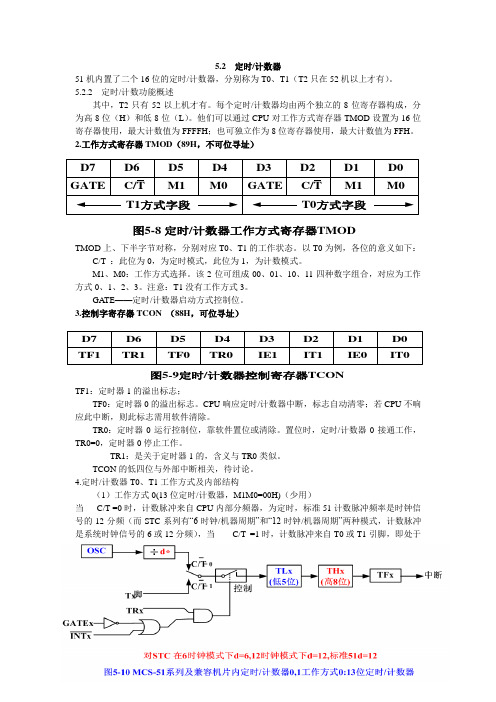

5.2 定时/计数器51机内置了二个16位的定时/计数器，分别称为T0、T1（T2只在52机以上才有）。
5.2.2 定时/计数功能概述其中，T2只有52以上机才有。
每个定时/计数器均由两个独立的8位寄存器构成，分为高8位（H ）和低8位（L ）。
他们可以通过CPU 对工作方式寄存器TMOD 设置为16位寄存器使用，最大计数值为FFFFH ；也可独立作为8位寄存器使用，最大计数值为FFH 。
2.工作方式寄存器TMOD （89H ，不可位寻址）TMOD 上、下半字节对称，分别对应T0、T1的工作状态。
以T0为例，各位的意义如下： C/T ：此位为0，为定时模式，此位为1，为计数模式。
M1、M0：工作方式选择。
该2位可组成00、01、10、11四种数字组合，对应为工作方式0、1、2、3。
注意：T1没有工作方式3。
GA TE ——定时/计数器启动方式控制位。
3.控制字寄存器TCON （88H ，可位寻址）TF1：定时器1的溢出标志；TF0：定时器0的溢出标志。
CPU 响应定时/计数器中断，标志自动清零；若CPU 不响应此中断，则此标志需用软件清除。
TR0：定时器0运行控制位，靠软件置位或清除。
置位时，定时/计数器0接通工作，TR0=0，定时器0停止工作。
TR1：是关于定时器1的，含义与TR0类似。
TCON 的低四位与外部中断相关，待讨论。
4.定时/计数器T0、T1工作方式及内部结构（1）工作方式0(13位定时/计数器，M1M0=00H)（少用）当 C/T =0时，计数脉冲来自CPU 内部分频器，为定时，标准51计数脉冲频率是时钟信号的12分频（而STC 系列有“6时钟/机器周期”和“12时钟/机器周期”两种模式，计数脉冲是系统时钟信号的6或12分频），当 C/T =1时，计数脉冲来自T0或T1引脚，即处于计数方式。
D0D1D2D3D4D5D6D7M0M0M1M1C/T C/T GATE GATE T1方式字段T0方式字段图5-8 定时/计数器工作方式寄存器TMOD D0D1D2D3D4D5D6D7IT0TR0IE0TF0TF1IE1图5-9定时/计数器控制寄存器TCON TR1IT1（2）工作方式1 (16位定时/计数器，M1M0=01H) （常用）（3）方式2 (M1M0=10) （常用） 此方式下，TLx 作为可自动重装8位计数器，TLx 的溢出不仅置位TFx ，而且将THx 的内容装入TLx 。
硬件电路参考如下:程序参考如下:#pragma sfr#pragma interrupt INTP0 LED_INTP0 /* 定义使用INTP0中断，中断函数名LED_INTP0*/ #pragma di /*禁止使用中断功能声明*/#pragma ei /*允许使用中断功能声明*//*数码管编码数组*/unsigned char LED_light[10]={0x30,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x6F,0x3F}; unsigned char j=0; /*按键次数变量*/void hdinit() /*硬件初始化*/{PM1=0; /*P1口输出数码管字型码，所以设置为输出*/PU1=0XFF; /*由于P1口直接驱动数码管显示，为增大驱动，设置为内部上拉*/PM12.0=0; /*P12.0口线要作为中断多功能，设置为输出和内部上拉 */PU12.0=1;PIF0=0; /*中断请求标志，没有中断请求*/PMK0=0; /*中断屏蔽标志，允许中断*/PPR0=1; /*中断优先级，低优先级*/EGP.0=1; /*与EGN组合，上升沿有效*/EGN.0=0;}void main (void){DI(); /*首先做准备，禁止中断*/IMS=0XCC;IXS=0X00;hdinit();EI(); /*准备完成，允许中断*/while(1){ /*啥也不干，就等待中断，仅是在这个实验中使用中断，实际不是这样/*}}__interrupt void LED_INTP0() /*中断函数*/{ P1= LED_light[j]; /*P1赋值，数码管显示相应数值*/j++; /*按键次数加一*/if(j==10) /*如果按键次数达到十次，按键计数归0*/{j=0;} }思考: 如果用两位数码管,从0—99循环计数又该怎样设计硬件和软件呢?。
一、填空题：1、当MCS-51引脚ALE有效时，表示从P0口稳定地送出了低8位地址。
2、MCS-51的堆栈是软件填写堆栈指针临时在片内数据存储器内开辟的区域。
3、当使用8751且EA=1，程序存储器地址小于 1000H 时，访问的是片内ROM。
4、MCS-51系统中，当PSEN信号有效时，表示CPU要从外部程序存储器读取信息。
5、MCS-51有4组工作寄存器，它们的地址范围是 00H~1FH 。
6、MCS-51片内20H~2FH范围内的数据存储器，既可以字节寻址又可以位寻址。
7、PSW中RS1 RS0=10时，R2的地址为 12H 。
8、PSW中RS1 RS0=11时，R2的地址为 1AH 。
9、单片机系统复位后，（PSW）=00H，因此片内RAM寄存区的当前寄存器是第 0 组，8个寄存器的单元地址为 00H ~ 07H 。
10、PC复位后为 0000H 。
11、一个机器周期= 12 个振荡周期= 6 个时钟周期。
12、PC的内容为将要执行的的指令地址。
13、在MCS－51单片机中，如果采用6MHz晶振，1个机器周期为 2us 。
14、内部RAM中，位地址为30H的位，该位所在字节的字节地址为 26H 。
15、若A中的内容为63H，那么，P标志位的值为 0 。
16、8051单片机复位后，R4所对应的存储单元的地址为 04H ，因上电时PSW=00H 。
这时当前的工作寄存器区是第 0 工作寄存器区。
17、使用8031芯片时，需将/EA引脚接低电平，因为其片内无程序存储器。
18、片内RAM低128个单元划分为哪3个主要部分：工作寄存器区、位寻址区和用户RAM区。
19、通过堆栈操作实现子程序调用，首先就要把 PC 的内容入栈，以进行断点保护。
调用返回时，再进行出栈保护，把保护的断点送回到 PC 。
20、MCS－51单片机程序存储器的寻址范围是由程序计数器PC的位数所决定的，因为MCS－51的PC是16位的，因此其寻址的范围为 64 KB。
一、单项选择题1.MCS—51 单片机的CPU 主要的组成部分为A.运算器、控制器B．加法器、寄存器C．运算器、加法器D．运算器、译码器2.单片机能直接运行的程序叫。
A.源程序B。
汇编程序C。
目标程序D。
编译程序3．单片机中的程序计数器PC 用来。
A．存放指令B．存放正在执行的指令地址C．存放下一条指令地址D．存放上一条指令地址4.单片机上电复位后，PC 的内容和SP 的内容为。
A．0000H，00H B。
0000H，07H C。
0003H，07H D。
0800H，08H5.单片机8031 的EA 引脚。
A．必须接地B。
必须接+5V C。
可悬空D。
以上三种视需要而定6．PSW 中的RS1 和RS0 用来。
A．选择工作寄存器区号B。
指示复位 C。
选择定时器D。
选择工作方式7．对于8031 单片机，其内部RAM 。
A．只能位寻址B．只能字节寻址C．既可位寻址又可字节寻址D．少部分只能位寻址8．80C51 单片机若晶振频率为fosc=12MHz，则一个机器周期等于µS。
A．1/12 B．1/2 C．1 D．29.MCS—51 单片机的数据指针DPTR 是一个16 位的专用地址指针寄存器，主要用来。
A.存放指令B．存放16 位地址，作间址寄存器使用C．存放下一条指令地址D．存放上一条指令地址10.MCS—51 的片内外的 ROM 是统一编址的，如果EA 端保持高电平，8051 的程序计数器PC 在地址范围内。
A.0H—FFFFH B．0000H—FFFFH C．0001H—0FFFH D．0000H—0FFFH11.MCS—51 的专用寄存器SFR 中的堆栈指针SP 是一个特殊的存贮区，用来，它是按后进先出的原则存取数据的。
A.存放运算中间结果B．存放标志位C．暂存数据和地址D．存放待调试的程序12.单片机的堆栈指针SP 始终是指示。
A.堆栈底B．堆栈顶C．堆栈地址D．堆栈中间位置二、问答题1、80C51单片机芯片包含哪些主要逻辑功能部件？各有什么主要功能？2、MCS-51单片机的 EA信号有何功能？在使用 8031时 EA信号引脚应如何处理？3、简述程序状态字PSW中各个位的作用。
转载:二进制编码--负数负数：原码就是原来的表示方法反码是除符号位（最高位）外取反补码=反码+1以前学习二进制编码时，老师讲了一堆堆的什么原码啊反码啊补码啊xxxx转换啊，还有负数的表示方式啊总是记不零清，终于从网上找到了一种比较好的讲解方式，保存再share一下，不过为了系统化讲解，又找来了一些编码的基础知识，如果只想看负数编码记忆法，请跳转到1.如果你不知道二进制怎么编码，请继续，否则请跳到21字节= 8位，所以它能表示的最大数当然是8位都是1（既然2进制的数只能是0或1,如果是我们常见的10进制，那就8位都为9，这样说，你该懂了？）1字节的二进制数中，最大的数：11111111。
这个数的大小是多少呢？让我们来把它转换为十进制数。
无论是什么进制，都是左边是高位，右边是低位。
10进制是我们非常习惯的计数方式，第一位代表有几个1（即几个100），第二位代表有几个10（即几个101），第三位代表有几个100（即有几个102）…，用小学课本上的说法就是：个位上的数表示几个1，十位上的数表示向个10，百位上的数表示几个100……同理可证，二进制数则是：第1位数表示几个1 （20），第2位数表示几个2（21），第3位数表示几个4（22），第4位数表示向个8(23)……以前我们知道1个字节有8位，现在通过计算,我们又得知：1个字节可以表达的最大的数是255，也就是说表示0~255这256个数。
那么两个字节（双字节数）呢？双字节共16位。
1111111111111111，这个数并不大，但长得有点眼晕，从现在起，我们要学会这样来表达二制数：1111 1111 1111 1111,即每4位隔一空格。
双字节数最大值为：1 * 215 + 1 *214 + 1* 213 + 1 * 212 + 1 * 211 + 1 * 210+ …… + 1 * 22 + 1 * 21 + 1* 20 = 65535很自然，我们可以想到，一种数据类型允许的最大值，和它的位数有关。
具体的计算方法方法是，如果它有n位，那么最大值就是：n位二进制数的最大值：1 * 2(n-1) + 1 * 2(n-2) + ... + 1 * 202、理解有符号数和无符号数负数在计算机中如何表示呢？这一点，你可能听过两种不同的回答。
一种是教科书，它会告诉你：计算机用“补码”表示负数。
可是有关“补码”的概念一说就得一节课，这一些我们需要在第6章中用一章的篇幅讲2进制的一切。
再者，用“补码”表示负数，其实一种公式，公式的作用在于告诉你，想得问题的答案，应该如何计算。
却并没有告诉你为什么用这个公式就可以和答案？-----我就是被这个弄混淆的>_<另一种是一些程序员告诉你的：用二进制数的最高位表示符号，最高位是0，表示正数，最高位是1，表示负数。
这种说法本身没错，可是如果没有下文，那么它就是错的。
至少它不能解释，为什么字符类型的-1用二进制表示是“1111 1111”(16进制为FF)；而不是我们更能理解的“1000 0001”。
（为什么说后者更好理解呢？因为既然说最高位是1时表示负数，那1000 0001不是正好是-1吗？-----re！当初偶就是这么想的，so一直在脑中打架，越打越混淆＝，＝）。
让我们从头说起。
2.1、你自已决定是否需要有正负。
就像我们必须决定某个量使用整数还是实数，使用多大的范围数一样，我们必须自已决定某个量是否需要正负。
如果这个量不会有负值，那么我们可以定它为带正负的类型。
在计算机中，可以区分正负的类型，称为有符类型，无正负的类型（只有正值），称为无符类型。
数值类型分为整型或实型，其中整型又分为无符类型或有符类型，而实型则只有符类型。
字符类型也分为有符和无符类型。
比如有两个量，年龄和库存，我们可以定前者为无符的字符类型，后者定为有符的整数类型。
2、使用二制数中的最高位表示正负。
首先得知道最高位是哪一位？1个字节的类型，如字符类型，最高位是第7位，2个字节的数，最高位是第15位，4个字节的数，最高位是第31位。
不同长度的数值类型，其最高位也就不同，但总是最左边的那位（如下示意）。
字符类型固定是1个字节，所以最高位总是第7位。
(红色为最高位)单字节数：1111 1111双字节数：1111 1111 1111 1111四字节数：1111 1111 1111 1111 1111 1111 1111 1111当我们指定一个数量是无符号类型时，那么其最高位的1或0，和其它位一样，用来表示该数的大小。
当我们指定一个数量是有符号类型时，此时，最高数称为“符号位”。
为1时，表示该数为负值，为0时表示为正值。
3、无符号数和有符号数的范围区别。
无符号数中，所有的位都用于直接表示该值的大小。
有符号数中最高位用于表示正负，所以，当为正值时，该数的最大值就会变小。
我们举一个字节的数值对比：无符号数：1111 1111 值：255 1* 27 + 1* 26 + 1* 25 + 1* 24 + 1* 23 + 1* 22 + 1* 21 + 1* 20有符号数：0111 1111 值：127 1* 26 + 1* 25 + 1* 24 + 1* 23 + 1* 22 + 1* 21 + 1* 20同样是一个字节，无符号数的最大值是255，而有符号数的最大值是127。
原因是有符号数中的最高位被挪去表示符号了。
并且，我们知道，最高位的权值也是最高的（对于1字节数来说是2的7次方=128），所以仅仅少于一位，最大值一下子减半。
不过，有符号数的长处是它可以表示负数。
因此，虽然它的在最大值缩水了，却在负值的方向出现了伸展。
我们仍一个字节的数值对比：无符号数：0 ----------------- 255有符号数：-128 --------- 0 ---------- 127同样是一个字节，无符号的最小值是0 ，而有符号数的最小值是-128。
所以二者能表达的不同的数值的个数都一样是256个。
只不过前者表达的是0到255这256个数，后者表达的是-128到+127这256个数。
一个有符号的数据类型的最小值是如何计算出来的呢？有符号的数据类型的最大值的计算方法完全和无符号一样，只不过它少了一个最高位（见第3点）。
但在负值范围内，数值的计算方法不能直接使用1* 26 + 1* 25的公式进行转换。
在计算机中，负数除为最高位为1以外，还采用补码形式进行表达。
所以在计算其值前，需要对补码进行还原。
这里，先直观地看一眼补码的形式：以我们原有的数学经验，在10进制中：1 表示正1，而加上负号：-1 表示和1相对的负值。
那么，我们会很容易认为在2进制中（1个字节）： 0000 0001 表示正1，则高位为1后：1000 0001应该表示-1。
然而，事实上计算机中的规定有些相反，请看下表：首先我们看到，从-1到-128，其二进制的最高位都是1（表中标为红色），正如我们前面的学。
然后我们有些奇怪地发现，1000 0000 并没有拿来表示-0；而1000 0001也不是拿来直观地表示-1。
事实上，-1 用1111 1111来表示。
怎么理解这个问题呢？先得问一句是-1大还是-128大？当然是-1 大。
-1是最大的负整数。
以此对应，计算机中无论是字符类型，或者是整数类型，也无论这个整数是几个字节。
它都用全1来表示-1。
比如一个字节的数值中：1111 1111表示-1，那么，1111 1111 - 1 是什么呢？和现实中的计算结果完全一致。
1111 1111 - 1 = 1111 1110，而1111 1110就是-2。
这样一直减下去，当减到只剩最高位用于表示符号的1以外，其它低位全为0时，就是最小的负值了，在一字节中，最小的负值是1000 0000，也就是-128。
--------小米批注：就是这部分蓝色的文字，让我终于能记清楚-1的编码方式了，汗＝。
＝我们以-1为例，来看看不同字节数的整数中，如何表达-1这个数：可能有同学这时会混了：为什么1111 1111 有时表示255，有时又表示-1？所以我再强调一下本节前面所说的第2点：你自已决定一个数是有符号还是无符号的。
写程序时，指定一个量是有符号的，那么当这个量的二进制各位上都是1时，它表示的数就是-1；相反，如果事选声明这个量是无符号的，此时它表示的就是该量允许的最大值，对于一个字节的数来说，最大值就是255。
ok 摘抄暂告段落，其实原文对于c的一些基础数据类型知识介绍的非常详细，8过太长了，摘到我需要的内容后就没全帖过来，如果有需要学习的同学，建议参见原文：）转自/7892477/1201309.aspx关键字：二进制编码，负数二进制，二进制1-6 什么叫机器数？计算机为什么要采用补码？2007-09-09 14:24:25大中小标签：教育杂谈在计算机内部，所有信息都是用二进制数串的形式表示的。
整数通常都有正负之分，计算机中的整数分为无符号的和带符号的。
无符号的整数用来表示0和正整数，带符号的证书可以表示所有的整数。
由于计算机中符号和数字一样，都必须用二进制数串来表示，因此，正负号也必须用0、1来表示。
通常我们用最高的有效位来表示数的符号（当用8位来表示一个整数时，第8位即为最高有效位，当用16位来表示一个整数时，第16位即为最高有效位。
）0表示正号、1表示负号，这种正负号数字化的机内表示形式就称为“机器数”，而相应的机器外部用正负号表示的数称为“真值”。
将一个真值表示成二进制字串的机器数的过程就称为编码。
无符号数没有原码、反码和补码一说。
只有带符号数才存在不同的编码方式。
带符号整数有原码、反码、补码等几种编码方式。
原码即直接将真值转换为其相应的二进制形式，而反码和补码是对原码进行某种转换编码方式。
正整数的原码、反码和补码都一样，负数的反码是对原码的除符号位外的其他位进行取反后的结果（取反即如果该位为0则变为1，而该位为1则变为0的操作）。
而补码是先求原码的反码，然后在反码的末尾位加1 后得到的结果，即补码是反码+1。
IBM-PC中带符号整数都采用补码形式表示。
（注意，只是带符号的整数采用补码存储表示的，浮点数另有其存储方式。
）采用补码的原因或好处如下。
采用补码运算具有如下两个特征：1）因为使用补码可以将符号位和其他位统一处理，同时，减法也可以按加法来处理，即如果是补码表示的数，不管是加减法都直接用加法运算即可实现。
2）两个用补码表示的数相加时，如果最高位（符号位）有进位，则进位被舍弃。
这样的运算有两个好处：1）使符号位能与有效值部分一起参加运算，从而简化运算规则。
从而可以简化运算器的结构，提高运算速度；（减法运算可以用加法运算表示出来。
）2）加法运算比减法运算更易于实现。
