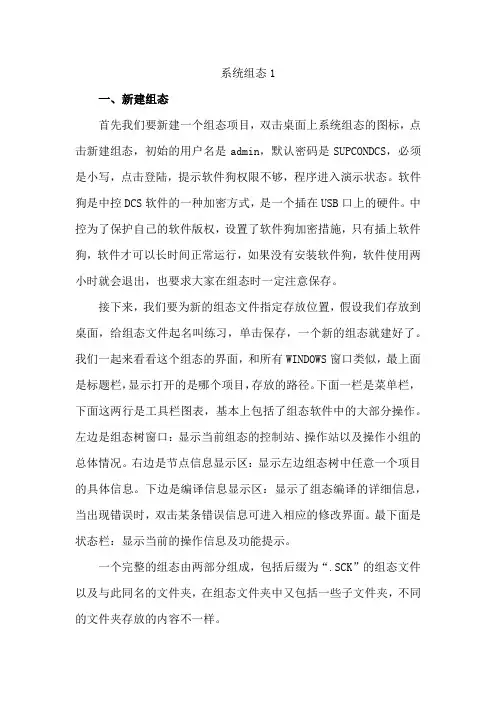

系统组态1一、新建组态首先我们要新建一个组态项目，双击桌面上系统组态的图标，点击新建组态，初始的用户名是admin，默认密码是SUPCONDCS，必须是小写，点击登陆，提示软件狗权限不够，程序进入演示状态。
软件狗是中控DCS软件的一种加密方式，是一个插在USB口上的硬件。
中控为了保护自己的软件版权，设置了软件狗加密措施，只有插上软件狗，软件才可以长时间正常运行，如果没有安装软件狗，软件使用两小时就会退出，也要求大家在组态时一定注意保存。
接下来，我们要为新的组态文件指定存放位置，假设我们存放到桌面，给组态文件起名叫练习，单击保存，一个新的组态就建好了。
我们一起来看看这个组态的界面，和所有WINDOWS窗口类似，最上面是标题栏，显示打开的是哪个项目，存放的路径。
下面一栏是菜单栏，下面这两行是工具栏图表，基本上包括了组态软件中的大部分操作。
左边是组态树窗口：显示当前组态的控制站、操作站以及操作小组的总体情况。
右边是节点信息显示区：显示左边组态树中任意一个项目的具体信息。
下边是编译信息显示区：显示了组态编译的详细信息，当出现错误时，双击某条错误信息可进入相应的修改界面。
最下面是状态栏：显示当前的操作信息及功能提示。
一个完整的组态由两部分组成，包括后缀为“.SCK”的组态文件以及与此同名的文件夹，在组态文件夹中又包括一些子文件夹，不同的文件夹存放的内容不一样。
二、用户授权管理组态当我们新建好一个组态之后我们要做的第一个工作就是用户授权。
用户授权的目的是确定DCS操作和维护管理人员并赋以相应的操作权限，不同的用户对应不同的操作权限。
单击工具栏上的用户授权图标进入用户授权界面，单击向导图标，假设我们要新建两个用户，用户1：操作员A，角色：操作员，密码四个一，点击添加。
用户2：工程师A，角色：工程师，密码四个0，点击添加。
默认的角色只有工程师和操作员两种，如果我们要建的用户是其他角色的话，需要先添加新角色，再添加用户。
集散控制系统概述每当我们走进现代化的工厂或者从电视中总能看到这样的场景。
这是哪里呢？为什么这么干净整洁？为什么与传统的操作室有如此大的区别？这就是我们采用了集散控制系统之后的中央控制室。
现代化的工厂不光涉及生产控制问题还面临管理问题。
集散控制系统正是随着过程控制要求以及管理问题日益复杂应运而生的一种综合控制系统。
目前在电力、冶金、石化等行业都获得了广泛的应用。
今天我们就来学习集散控制系统的基础知识。
那我们又有新的疑问了，什么样的系统是集散控制系统？它与传统控制系统相比又有哪些特征呢？一、集散控制系统的定义集散控制系统简称DCS，也叫“分散控制系统”。
它是以微处理器为基础，采用控制功能分散、显示操作集中、兼顾分而自治和综合协调设计原则的一种控制系统。
主要特征就是集中管理和分散控制。
它的集中管理体现在：采用了DCS之后，操作和管理人员只要坐在操作站或管理计算机前就能完成大部分的监视、操作、协调和管理工作。
它的分散控制体现在：控制部分可以分为若干个、相对独立的子控制机构，这些机构在各自的范围内各司其职，互不干涉，各自完成自己的控制目标。
二、DCS的组成及各部分功能不同厂家生产的DCS组成各不相同，主要包括五个部分，分别是过程控制单元、过程接口单元、操作站、管理计算机和数据通信网络。
1.过程控制单元（现场控制站）过程控制单元，又叫现场控制站，是由许多功能分散的卡件按照一定的顺序安装在机柜中，接收现场传感器、变送器送来的信号，按照预定的控制规律进行运算，将运算结果作为控制信号，送回到现场的执行器中去。
它是DCS的核心部分，对生产过程进行闭环控制，可以控制数十个回路，还可以进行批量或者顺序控制。
2.过程接口单元（数据采集站）过程接口单元，又叫数据采集站，是为生产过程中的非控制变量设置的数据采集装置，它接收大量由现场设备送来的非控制过程信息，经转换和处理后送到操作站，供操作人员监控。
从外观上看它与过程控制单元一样，不同之处在于它实现的是开环监测，不直接完成控制功能。
![DCS第9章1集散控制系统原理及其应用[张德泉主编][电子教案]](https://img.taocdn.com/s1/m/cf547a15b52acfc789ebc9ac.png)
系统组态软件与应用流程前面我们学习了JX-300XP DCS的硬件。
但是DCS必须要配备完善的软件系统才能正常工作，且充分发挥硬件的各种功能。
今天我们来学习组态软件与工作流程。
一、软件概述Advan Trol-Pro软件是基于Windows 2000或XP操作系统的自动控制应用软件平台，在SUPCON（中控） WebField系列集散控制系统中完成系统组态，数据服务和实时监控功能。
二、软件构成介绍系统软件主要包括两部分：●第一部分：系统组态软件，包括用户授权管理软件、系统组态软件、图形化编程软件、语言编程软件、流程图制作软件、报表制作软件等。
安装在工程师站●第二部分：系统运行监控软件，包括实时监控软件、数据服务软件、数据通信软件、报表记录软件、趋势记录软件等。
安装在操作员站、运行的服务器和工程师站三、软件安装演示Advan Trol-Pro软件安装步骤四、软件应用流程我们在工程师站上安装Advan Trol-Pro软件是为了组态。
组态就就为DCS控制系统配置各项软硬件参数的过程。
DCS组态是一个循序渐进、多个软件综合应用的过程，只要你针对系统的工艺要求，在应用按照组态步骤循序渐进就可以逐步完成对系统的组态。
在组态之前我们还要进行工程设计，工程设计是系统组态的依据，只有在工程设计之后，才能动手进行系统的组态。
五、工程设计工程设计包括测点清单设计、控制方案设计、流程图设计、报表设计等。
●测点清单设计是将系统中用到的所有I/O点进行统计；●控制方案设计是在分析工艺流程之后进行常规（或复杂）控制系统设计；●流程图设计是绘制控制系统中最重要的监控操作画面，用于显示生产产品的工艺及被控设备对象的工作状况，并关联相关数据量；●报表设计是编制可由计算机自动生成，用来供工程技术人员进行系统状态检查或工艺分析的报表。
工程设计完成以后，应形成《测点清单》、《I/O卡件布置图》、《控制方案》等技术文件。
总之，我们今天学习了中控软件的概述、组成、安装步骤、应用流程和工程设计。
