消防工程图识读详解想快速看懂消防工程图，首先要对消防系统分类组成有一定的了解，仔细看清楚总平面图，然后把图纸设计说明和图例浏览一遍，其中有各种符号标示需要熟记，然后再去看系统图，只要多花点时间就没问题，自然而然就能看下去了，当然，看消防图纸也是有方法的，下面详解！消防图纸识图方法：（1）消防图纸分：消防水、消防电、还有气体消防；（2）不管是什么，任何一份图纸，都要先看设计说明、图例；（3）设计说明是图纸的提纲，读懂它能把握设计意图、内容等；（4）不同的设计可能图例不一样；（5）然后是系统图他是一本书的目录，读懂它就知道他整个系统的工作状态及连接方式；（6）最后才是平面图，他事实是对系统图的进一步细化，表明设备的安装方式、位置及连接方式等；（7）注意：读图时平面图与系统图要进行对照，用以将整个系统联系起来。
先简要了解下消防系统的分类与组成：自动喷水灭火系统：自动喷水灭火系统根据所使用喷头的型式，可分为闭式自动喷水灭火系统和开式自动喷水灭火系统两大类。
根据系统的用途和配置状况，自动喷水灭火系统又分为湿式系统、干式系统、预作用系统、雨淋系统、水幕系统、自动喷水-泡沫联用系统等。
自动喷水灭火系统的分类见图。
湿式自动喷水灭火系统（以下简称湿式系统）由闭式喷头、湿式报警阀组、水流指示器或压力开关、供水与配水管道以及供水设施等组成，在准工作状态下，管道内充满用于启动系统的有压水。
干式自动喷水灭火系统（以下简称干式系统）由闭式喷头、干式报警阀组、水流指示器或压力开关、供水与配水管道、充气设备以及供水设施等组成，在准工作状态下，配水管道内充满用于启动系统的有压气体。
干式系统的启动原理与湿式系统相似，只是将传输喷头开放信号的介质由有压水改为有压气体。
预作用自动喷水灭火系统（以下简称预作用系统）由闭式喷头、雨淋阀组、水流报警装置、供水与配水管道、充气设备和供水设施等组成，在准工作状态时配水管道内不充水，由火灾报警系统自动开启雨淋阀后，转换为湿式系统。
消防工程师实物知识点总结消防工程师是负责设计、建造和维护建筑消防设施的专业人员。
他们需要了解和掌握各种消防设备和工程知识，以便在发生火灾时能够有效地进行灭火和疏散工作。
本文将对消防工程师需要了解的一些实物知识点进行总结，包括消防设备、消防工程材料、建筑结构等方面的知识。
一、消防设备1. 火灾报警系统火灾报警系统是建筑消防系统的重要组成部分，它能够及时地发现火灾的存在并进行报警。
消防工程师需要了解不同类型的火灾报警系统，包括光纤火灾报警系统、电气火灾报警系统、声光火灾报警系统等。
2. 自动喷水灭火系统自动喷水灭火系统是建筑消防系统中最为常见和重要的一种系统，它能够在发生火灾时自动启动并进行喷水灭火。
消防工程师需要了解不同类型的自动喷水灭火系统，包括湿式自动喷水灭火系统、干式自动喷水灭火系统、预动式自动喷水灭火系统等。
3. 消防水泵和消防供水系统消防水泵是建筑消防系统中起着供水和增压作用的重要设备，它们需要能够及时、有效地为消防设施提供所需的水源。
消防工程师需要了解不同类型的消防水泵和消防供水系统，包括离心式消防水泵、柱塞式消防水泵、消火栓供水系统、水罐供水系统等。
4. 灭火器和灭火剂灭火器是建筑消防系统中最为便捷和常用的灭火设备，它们能够有效地进行初期火灾的扑救。
消防工程师需要了解不同类型的灭火器和灭火剂，包括干粉灭火器、泡沫灭火器、二氧化碳灭火器、干粉灭火剂、泡沫灭火剂、二氧化碳灭火剂等。
二、消防工程材料1. 防火建筑材料防火建筑材料是指具有一定防火性能的建筑材料，包括防火涂料、防火隔离板、防火门窗等。
消防工程师需要了解不同类型的防火建筑材料的性能和使用范围，以便在设计和建造中选择合适的防火建筑材料。
2. 防火涂料防火涂料是一种能够在火灾中产生阻燃效果的特种涂料，它能够有效地提高建筑构件的防火性能。
消防工程师需要了解不同类型的防火涂料，包括耐火涂料、防火涂料、隔热涂料等。
3. 隔热材料隔热材料是一种能够有效降低建筑构件传热性能的材料，它能够有效地提高建筑的防火性能。
消防图纸识别图形符号
消防图纸识图方法：
（1）消防图纸分：消防水、消防电、还有气体消防；
（2）不管是什么，任何一份图纸，都要先看设计说明、图例；
（3）设计说明是图纸的提纲，读懂它能把握设计意图、内容等；
（4）不同的设计可能图例不一样；
（5）然后是系统图他是一本书的目录，读懂它就知道他整个系统的工作状态及连接方式；
（6）最后才是平面图，他事实是对系统图的进一步细化，表明设备的安装方式、位置及连接方式等；（7）注意：读图时平面图与系统图要进行对照，用以将整个系统联系起来。
看消防图纸，如何一眼秒懂？
消防工程图纸一般分给排水（自动喷淋、消火栓、气体灭火）和电气（火灾自动报警），有的建设方也会让消防公司来做防排烟部分，消防预算根据专业分类，特定的设备安装费用在消防安装定额里都能找到。
（1）比如喷头、水喷淋管道、支吊架、消火栓、报警阀、探头、模块、报警设备等，其它通用部分就套相应专业定额，
（2）比如消火栓管道安装套给排水管道定额，泵房的管道安装套工业管道定额，消防泵的安装套机械设备安装定额，阀门法兰安装套工业管道定额，报警部分的线管安装套电气安装定额等等。
（3）材料的算法：设备数量按图数就行了，管道，线管也要靠自己来完善。
火灾探测器、报警器特征表示法：
附1：消防工程基本图形符号及工程图例消防工程基本图形符号
1、消防工程辅助符号
2、消防工程灭火器符号
3、消防管路及配件符号
4、消防工程固定灭火器系统符号
5、消防工程灭火设备安装处符号
6、消防工程自动报警设备符号
附2：消防技术文件用消防设备图形符号。
快速看懂消防工程施工图想快速看懂消防工程图，首先要对消防系统分类组成有一定的了解，仔细看清楚总平面图，然后把图纸设计说明和图例浏览一遍，其中有各种符号标示需要熟记，然后再去看系统图，只要多花点时间就没问题，自然而然就能看下去了，当然，看消防图纸也是有方法的，下面详解！消防图纸识图方法：（1）消防图纸分：消防水、消防电、还有气体消防；（2）不管是什么，任何一份图纸，都要先看设计说明、图例；（3）设计说明是图纸的提纲，读懂它能把握设计意图、内容等；（4）不同的设计可能图例不一样；（5）然后是系统图他是一本书的目录，读懂它就知道他整个系统的工作状态及连接方式；（6）最后才是平面图，他事实是对系统图的进一步细化，表明设备的安装方式、位置及连接方式等；（7）注意：读图时平面图与系统图要进行对照，用以将整个系统联系起来。
先简要了解下消防系统的分类与组成：自动喷水灭火系统：自动喷水灭火系统根据所使用喷头的型式，可分为闭式自动喷水灭火系统和开式自动喷水灭火系统两大类。
根据系统的用途和配置状况，自动喷水灭火系统又分为湿式系统、干式系统、预作用系统、雨淋系统、水幕系统、自动喷水-泡沫联用系统等。
自动喷水灭火系统的分类见图。
湿式自动喷水灭火系统（以下简称湿式系统）由闭式喷头、湿式报警阀组、水流指示器或压力开关、供水与配水管道以及供水设施等组成，在准工作状态下，管道内充满用于启动系统的有压水。
干式自动喷水灭火系统（以下简称干式系统）由闭式喷头、干式报警阀组、水流指示器或压力开关、供水与配水管道、充气设备以及供水设施等组成，在准工作状态下，配水管道内充满用于启动系统的有压气体。
干式系统的启动原理与湿式系统相似，只是将传输喷头开放信号的介质由有压水改为有压气体。
预作用自动喷水灭火系统（以下简称预作用系统）由闭式喷头、雨淋阀组、水流报警装置、供水与配水管道、充气设备和供水设施等组成，在准工作状态时配水管道内不充水，由火灾报警系统自动开启雨淋阀后，转换为湿式系统。

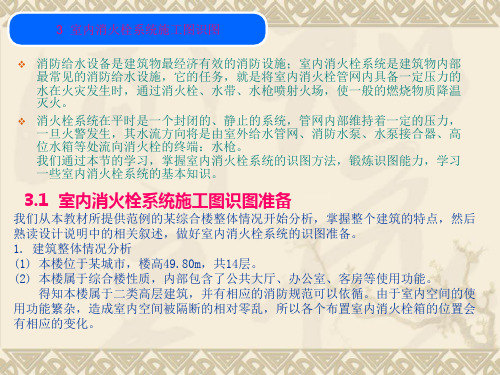

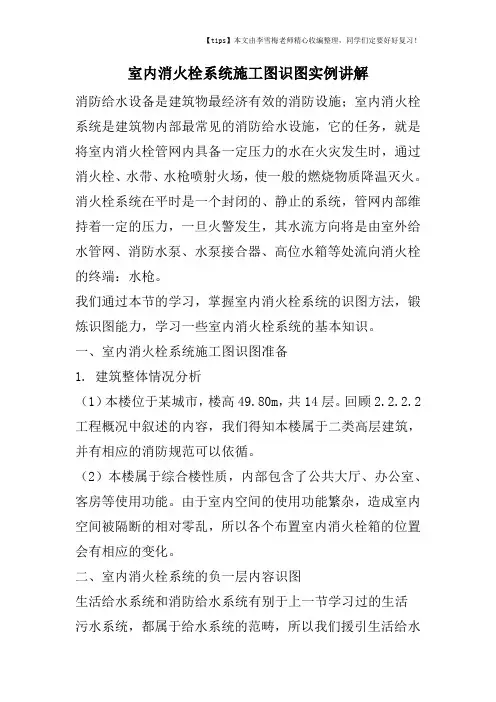

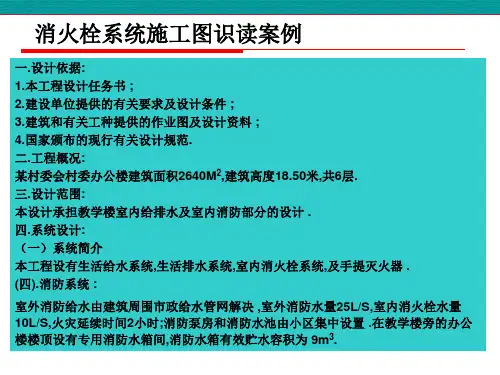

室内消火栓系统施工图识图实例讲解消防给水设备是建筑物最经济有效的消防设施；室内消火栓系统是建筑物内部最常见的消防给水设施，它的任务，就是将室内消火栓管网内具备一定压力的水在火灾发生时，通过消火栓、水带、水枪喷射火场，使一般的燃烧物质降温灭火。
消火栓系统在平时是一个封闭的、静止的系统，管网内部维持着一定的压力，一旦火警发生，其水流方向将是由室外给水管网、消防水泵、水泵接合器、高位水箱等处流向消火栓的终端：水枪。
我们通过本节的学习，掌握室内消火栓系统的识图方法，锻炼识图能力，学习一些室内消火栓系统的基本知识。
一、室内消火栓系统施工图识图准备1. 建筑整体情况分析（1）本楼位于某城市，楼高49.80m，共14层。
回顾2.2.2.2工程概况中叙述的内容，我们得知本楼属于二类高层建筑，并有相应的消防规范可以依循。
（2）本楼属于综合楼性质，内部包含了公共大厅、办公室、客房等使用功能。
由于室内空间的使用功能繁杂，造成室内空间被隔断的相对零乱，所以各个布置室内消火栓箱的位置会有相应的变化。
二、室内消火栓系统的负一层内容识图生活给水系统和消防给水系统有别于上一节学习过的生活污水系统，都属于给水系统的范畴，所以我们援引生活给水系统的识图方法和顺序来对室内消火栓系统进行识读。
我们做好上述识图准备之后，开始从本教材所提供的某综合楼给排水工程施工图的消火栓给水管道系统图(水施-13)开始阅读。
在阅读此系统图的时，我们采用先简后繁的顺序来逐步阅读。
并随时在相关的平面图上印证。
通读水施-13后，发现本图的右边偏下的地方，有两台水泵及一套管道、管件。
如图2.38中的小方框中所示。
水施-13下方有一系列管道组成的一个封闭式管网。
如图2.30中的大方框中所示。
图2.30 消火栓给水管道系统图在负一层中的内容1. 系统图中小方框内容的识图。
系统图小方框中的内容，就是消火栓泵及其配套的管道、管件的系统图。
图2.31 消火栓给水泵及管道系统图图2.32 消火栓给水泵及管道平面图图2.31和图2.32中关于管道穿墙、水泵、标高、阀门等我们都能识读清楚。

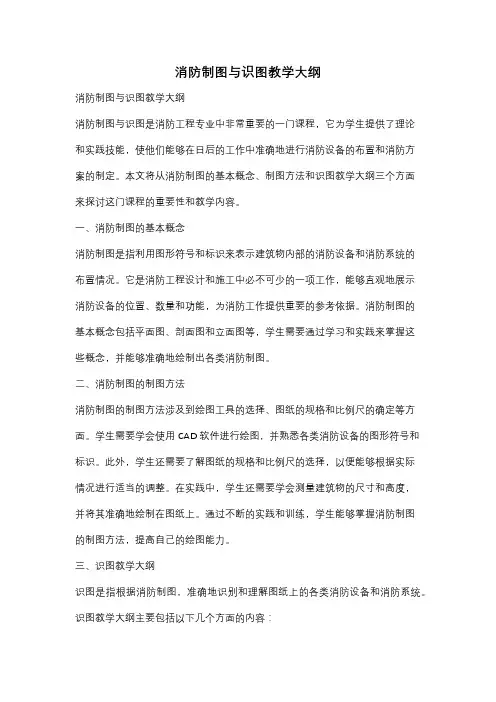

消防制图与识图教学大纲消防制图与识图教学大纲消防制图与识图是消防工程专业中非常重要的一门课程，它为学生提供了理论和实践技能，使他们能够在日后的工作中准确地进行消防设备的布置和消防方案的制定。
本文将从消防制图的基本概念、制图方法和识图教学大纲三个方面来探讨这门课程的重要性和教学内容。
一、消防制图的基本概念消防制图是指利用图形符号和标识来表示建筑物内部的消防设备和消防系统的布置情况。
它是消防工程设计和施工中必不可少的一项工作，能够直观地展示消防设备的位置、数量和功能，为消防工作提供重要的参考依据。
消防制图的基本概念包括平面图、剖面图和立面图等，学生需要通过学习和实践来掌握这些概念，并能够准确地绘制出各类消防制图。
二、消防制图的制图方法消防制图的制图方法涉及到绘图工具的选择、图纸的规格和比例尺的确定等方面。
学生需要学会使用CAD软件进行绘图，并熟悉各类消防设备的图形符号和标识。
此外，学生还需要了解图纸的规格和比例尺的选择，以便能够根据实际情况进行适当的调整。
在实践中，学生还需要学会测量建筑物的尺寸和高度，并将其准确地绘制在图纸上。
通过不断的实践和训练，学生能够掌握消防制图的制图方法，提高自己的绘图能力。
三、识图教学大纲识图是指根据消防制图，准确地识别和理解图纸上的各类消防设备和消防系统。
识图教学大纲主要包括以下几个方面的内容：1.图形符号和标识的识别：学生需要熟悉各类消防设备的图形符号和标识，能够准确地识别和理解其含义。
例如，消防栓、灭火器、喷淋头等消防设备的图形符号和标识，学生需要能够迅速地辨认出来。
2.消防设备的布置和功能：学生需要了解各类消防设备的布置原则和功能特点，能够根据实际情况进行合理的布置。
例如，灭火器的位置和数量、喷淋系统的覆盖范围等，学生需要能够根据建筑物的结构和用途进行合理的选择和布置。
3.消防系统的组成和工作原理：学生需要了解各类消防系统的组成和工作原理，能够准确地理解其工作过程和效果。
