中铁二局集团建筑有限公司
施工升降机坠落实验监测记录
登记编号：
使用单位:
安装单位：
检测日期：
中铁二局集团建筑有限公司
施工升降机坠落实验监测记录编号：
工程名称施工单位
施工地点安装单位
安装日期安装负责人
型号生产厂家
设备编号出厂日期
额定载重量安装高度
检验项目检验内容和要求检验结果
吊笼坠落试验1、对SC型升降机进行吊笼坠落试验时，吊笼按
外偏装有额定荷载，通过操作按纽使吊笼以额定速
度上升约3-10米，按坠落试验按纽，制动器松闸，
吊笼呈自由状态下落。
直到达安全器标定动作速度
时，安全器动作，使吊笼制停在导轨架上。
测量制
停距离，应当在0.25—1.20m范围内。
2、对SS型施工升降机进行吊笼坠落试验时，吊
笼内装额定载荷，将吊笼上升3米后停止，做模拟
短绳试验。
安全器动作时，安全器上的电气安全开
关也应动作，使驱动电动机主电路及制动器电路切
断。
安全器动作使吊笼停止后，升降机结构及连接无任
何损坏和永久变形。
试验结束后，将安全器复位。
左笼防坠器：
型号：
编号：
检测日期：
制停距离：
右笼防坠器：
型号：
编号：
检测日期：
制停距离：
检验结论整改内容
验收人员签字操作人员：
使用单位参加人员：公司参加人员：
监理参加人员：
总工程师签字。
表8.1.17 施工升降机定期坠落试验记录表工程名称珍宝岛.熙悦府1#施工升降机型号SC200/200 （BP）试验地点徐州珍宝岛.熙悦府项目现场试验时间使用单位通州建总集团有限公司使用登记号产权单位产权备案号施工升降机生产厂施工升降机生产日期安装单位监理单位防坠器型号防坠器合格证编号防坠器制造厂防坠器产品编号防坠器标定单位防坠器出厂日期防坠器标定日期防坠器标定有效期限试验内容吊笼提升高度（m）吊笼制动高度（m）试验载荷（KN）防坠器制动后安全开关动作情况试验类别□1.安装完成□2.更换新防坠安全器□3.安全器装机之日起每满三个月时坠落试验结果：试验人特殊工种证号试验人特殊工种证号试验人特殊工种证号安装单位负责人：年月日产权单位负责人：年月日项目机械管理员:年月日项目安全员(签章):年月日监理工程师(签章)：年月日备注:1．施工升降机防坠安全器定期坠落试验参照《施工升降机齿轮锥鼓形渐进式防坠安全器》（JG121-2000）标准。
工程名称珍宝岛.熙悦府3#施工升降机型号SC200/200 （BP）试验地点徐州珍宝岛.熙悦府项目现场试验时间2018.03.19 使用单位通州建总集团有限公司使用登记号苏CCS20130 产权单位上海建筑科学研究院产权备案号苏CCS20130施工升降机生产厂徐州机械科技有限公司制造施工升降机生产日期2016.07.12 安装单位徐州苏之杰起重机械设备有限公司监理单位中外天利防坠器型号SAFETYDEVLCE 防坠器合格证编号TX4000-06-16-0443 防坠器制造厂上海市建筑科学研究院发展有限公司防坠器产品编号NO：B221789 防坠器标定单位防坠器出厂日期2018.03.19防坠器标定日期防坠器标定有效期限2023.03.08试验内容吊笼提升高度（m）吊笼制动高度（m）试验载荷（KN）防坠器制动后安全开关动作情况试验类别□1.安装完成□2.更换新防坠安全器□3.安全器装机之日起每满三个月时坠落试验结果：试验人特殊工种证号试验人特殊工种证号试验人特殊工种证号安装单位负责人：年月日产权单位负责人：年月日项目机械管理员:年月日项目安全员(签章):年月日监理工程师(签章)：年月日备注:1．施工升降机防坠安全器定期坠落试验参照《施工升降机齿轮锥鼓形渐进式防坠安全器》（JG121-2000）标准。
施工升降机防坠落安全器坠落试验记录施工升降机是工地中常见的危险设备之一，为了确保施工安全，降低事故发生的概率，施工升降机必须配置防坠落安全器。
防坠落安全器的功能是在升降机意外掉落时，能够自动启动并迅速停止设备运行，防止人员和设备坠落。
为了验证防坠落安全器的工作是否正常有效，需要进行坠落试验，下面是一份施工升降机防坠落安全器坠落试验记录。
坠落试验目的：1.验证施工升降机配置的防坠落安全器是否能在设备意外掉落时及时启动并迅速停止设备运行。
2.检查防坠落安全器的工作性能是否满足设计要求。
试验设备及器具：1.施工升降机：型号XXX，生产厂家XXX。
2.防坠落安全器：型号XXX，生产厂家XXX。
3.试验台：用于模拟施工升降机等设备的坠落情况。
试验步骤：1.施工升降机停止在试验台上方，确保试验台面整洁平稳。
2.将防坠落安全器安装在施工升降机的控制柜上，并将其与设备的控制系统连接。
3.按照设计要求设置防坠落安全器的起动条件和停止条件。
4.在试验开始前，对施工升降机和防坠落安全器进行全面检查，确保设备无任何故障。
5.由专业人员在安全距离处观察试验，确保试验过程的安全性。
6.开始试验：使用遥控器将施工升降机从试验台上方控制器中心往下滑落，保持其速度和控制方式与实际使用情况一致。
7.当施工升降机达到设定的起动条件时，防坠落安全器应自动启动，并立即停止设备运行。
8.专业人员检查并记录防坠落安全器的启动时间、停止时间以及启动停止是否准确无误。
9.反复进行多次试验，确保防坠落安全器的工作性能稳定可靠。
10.试验结束后，对防坠落安全器进行全面检查，确保其无任何损坏。
试验结果及分析：根据试验记录和数据分析，防坠落安全器在试验过程中起到了应有的作用，能够在设备意外掉落时及时启动并迅速停止设备运行。
防坠落安全器的启动时间和停止时间准确无误，符合设计要求。
试验结果证明该防坠落安全器的工作性能稳定可靠，能有效保护施工升降机的安全。
结论：通过本次防坠落安全器的坠落试验，确认该设备的工作性能符合设计要求，能够保障施工升降机的安全运行。
施工升降机定期坠落试验记录表前言本文档记录了工地施工升降机的定期坠落试验数据，旨在保证施工升降机的安全使用，防止发生事故，保障工人的生命安全。
检验对象施工升降机检验设备1.坠落试验设备2.监测设备3.运输设备检验周期每半年一次，按照国家相关法规要求进行检验。
检验内容进行设备的坠落试验，检测设备的性能是否正常，同时记录检查过程中发现的问题，及时进行维修或更换。
检验流程1. 准备工作•确认检验设备是否符合要求，是否需要进行维修或更换。
•预先清点检验设备，确保设备齐全。
•根据当前设备的状态选择检验方式。
2. 坠落试验运输•将设备运输至坠落试验现场。
•将设备进行卸载和安装。
3. 坠落试验执行•开始执行坠落试验。
•监测设备的运行情况及坠落情况，并记录监测数据，确保设备的性能正常。
•若设备出现故障或者不符合规定要求，则终止试验，进行维修或更换。
4. 坠落试验数据处理•将监测设备收集的数据进行处理，确认设备是否符合规定要求。
•将本次检验所发现的问题进行整理，并进行记录。
检验记录检验日期：2022年6月1日检验人员：张三、李四检验设备：施工升降机检验内容：•进行设备的坠落试验。
•检测设备的性能是否正常，同时记录检查过程中发现的问题，及时进行维修或更换。
检验流程：1.准备工作–确认检验设备是否符合要求，是否需要进行维修或更换。
–预先清点检验设备，确保设备齐全。
–根据当前设备的状态选择检验方式。
2.坠落试验运输–将设备运输至坠落试验现场。
–将设备进行卸载和安装。
3.坠落试验执行–开始执行坠落试验。
–监测设备的运行情况及坠落情况，并记录监测数据，确保设备的性能正常。
–若设备出现故障或者不符合规定要求，则终止试验，进行维修或更换。
4.坠落试验数据处理–将监测设备收集的数据进行处理，确认设备是否符合规定要求。
–将本次检验所发现的问题进行整理，并进行记录。
检验结果：•施工升降机经过本次检验，性能符合规定要求。
•发现施工升降机护栏丢失，已进行更换。
施工升降机防坠落试验表
工程名称
工程地址试验日期：年月日
设备概况
设备名称设备出厂编号
设备型号设备出厂日期
防坠器型号防坠器出厂日期
防坠器安装位置防坠器出厂编号设备运行速度（vm／s）
设备备案证编号
设备使用登记证编号
吊笼下降距离（m）
制动距离L（m）
正常使用荷载100%（T）
超限荷载125%（1.25T）

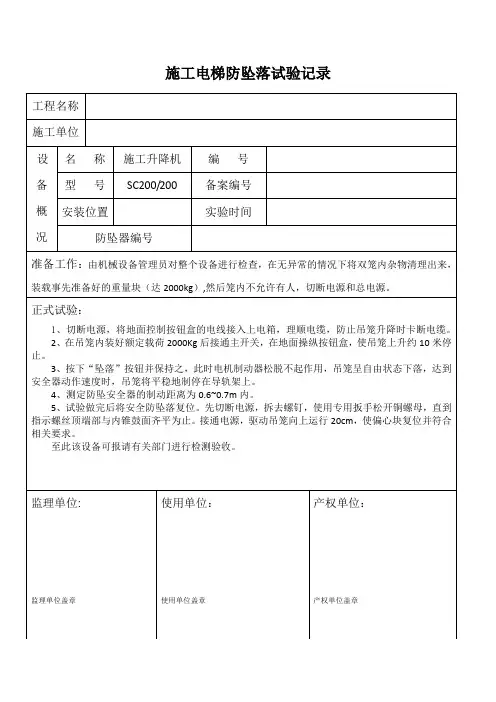

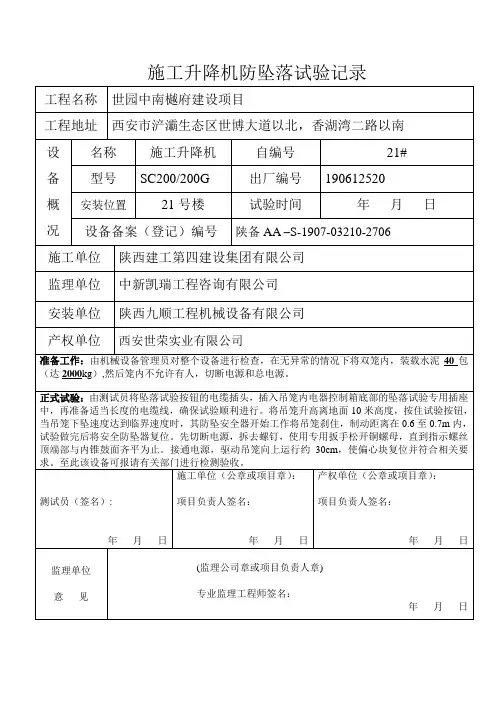

准备工作：由机械设备管理员对整个设备进行检查，在无异常的情况下将双笼内，装载水泥40包（达2000kg）,然后笼内不允许有人，切断电源和总地源。
正式试验：由测试员将坠落试验按钮的电缆插头，插入吊笼内电器控制箱底部的坠落试验专用插座中，再准备造当长度的电缆线，确保试验顺利进行，将吊笼升高离地面10米高度，按住试验按钮，当吊笼下坠速度达到临界速度时。
其防坠落器开始工作将吊笼刹住，检查测量其制动距离，试验做完后将安全防坠落复位。
先切断电源，拆去螺钉，使用专用扳手松开铜螺母，直到指示螺丝顶端部与内锥鼓面齐平为止。
接通电源，驱动吊笼向上运行20cm，使偏心块复位并符合相关要求。
至此该设备可报请有关部门进行检测验收。
结论：
测试员（单位盖章）：:
年月日结论：
施工单位参加实验人（单位盖章）：
年月日
结论：
安装单位参加实验人（单位盖章）：年月日结论：
监理单位参加实验人（单位盖章）：
年月日
安全器制动距离，计算制动距离应符合下表要求：L=πM n Zl/1000P;式中：L-安全器制动距离(m); M n-安全器齿轮模数(mm);Z-安全器齿轮齿数;l-防护目标被制动停止时碟形弹簧组的压缩量(mm);P-大螺母螺距(mm).。
施工升降机防坠落平安器坠落试验记录施工升降机超载保护器载荷试验记录工程名称实验日期升降机型号 SC200/200 生产厂家山东天元建立机械出厂编号超载保护器型号生产厂家编号试验砝码组成 2t1个、1t 1个、0.5t 1个0.2t 2个、0.1t 1个防轴剪断措施是否符合要求符合要求实验过程加载重量超载保护和升降机状态 1.9吨正常起升且预警灯亮 2.0吨正常起升且发出报警声 2.1吨不起升且断电结论：符合要求试验人员：参验单位产权单位章安装单位章施工单位章监理单位章施工升降机防坠落平安器坠落试验记录工程名称：试验日期升降机型号 SC200/200 生产厂家山东天元建立机械编号防坠器型号SAJ40 ·1.2A 生产厂家南通兴翔摩擦机电编号标定单位标定时间有效期试验步骤：1、切断电源，将地面控制按钮盒的电线接入上电箱，理顺电缆，防止吊笼升降时卡断电缆。
2、在吊笼内装好额定载荷2000Kg后接通主开关，在地面操纵按钮盒，使吊笼上升约十米停止。
3、按下“坠落”按钮并保持之，此时电机制动器松脱不起作用，吊笼起自由坠落状态下落，到达平安器动作速度时，吊笼将平稳的制停在导轨架上。
正常情况下，从平安器开始动作到吊笼被制停为止，吊笼在标准节上制动距离应为0.25-1.2m。
4、试启动吊笼向上不应动作，因为此时平安器微动开关已经将控制电路切断。
如仍然能够动作，那么应重新调整微动开关。
5、坠落试验后，将防坠平安器进行复位。
6、拆下试验电缆，将开关转到正常工作状态结论：试验人员：参验单位产权单位章安装单位章施工单位章监理单位章注：此表安装时试验填写，以后至少每个月试验一次施工电梯防坠平安器检测表工程名称设备编号规格型号SAJ40 ·1.2A 生产厂家南通兴翔摩擦机电检验工程及检验要求检验结果（1）坠落试验要求制挺距离：0.15—1.4m 符合要求吊笼底板在各个方向的水平度偏差值≤30mm/m 符合要求结构件无永久变形及损坏符合要求（2）坠落试验要求制挺距离：0.15—1.4m 符合要求吊笼底板在各个方向的水平度偏差值≤30mm/m 符合要求结构件无永久变形及损坏符合要求（3）坠落试验要求制挺距离：0.15—1.4m 符合要求吊笼底板在各个方向的水平度偏差值≤30mm/m 符合要求结构件无永久变形及损坏符合要求验收结论并盖章安装单位：使用单位：年月日。
杭政储出【2012】23号地块商品住宅
（设配套公建）工程
施工升降机定期防坠落试验记录表五洋建设集团股份有限公司
施工升降机定期防坠落试验记录表
施工升降机定期防坠落试验记录表
施工升降机定期防坠落试验记录表
施工升降机定期防坠落试验记录表
施工升降机定期防坠落试验记录表
施工升降机定期防坠落试验记录表
施工升降机定期防坠落试验记录表
施工升降机定期防坠落试验记录表
施工升降机定期防坠落试验记录表
施工升降机定期防坠落试验记录表
施工升降机定期防坠落试验记录表
施工升降机定期防坠落试验记录表
施工升降机定期防坠落试验记录表
207、驱动吊笼上升约20cm，使防坠安全器离心块复位。
208、此时吊笼应能投入正常使用。
17、防坠试验结束，应及时做好防坠试验记录并交项目部保存。
坠落试验结果：A笼：m; B笼：m 试验人：
安装单位：
年月日
使用单位：
年月
日
监理单位：
年月日。
