第四章复杂电力系统潮流计算高斯赛德尔法潮流计算

第四章 电力系统潮流分析与计算电力系统潮流计算是电力系统稳态运行分析与控制的基础，同时也是安全性分析、稳定性分析电磁暂态分析的基础（稳定性分析和电磁暂态分析需要首先计算初始状态，而初始状态需要进行潮流计算）。

其根本任务是根据给定的运行参数，例如节点的注入功率，计算电网各个节点的电压、相角以及各个支路的有功功率和无功功率的分布及损耗。

潮流计算的本质是求解节点功率方程，系统的节点功率方程是节点电压方程乘以节点电压构成的。

要想计算各个支路的功率潮流，首先根据节点的注入功率计算节点电压，即求解节点功率方程。

节点功率方程是一组高维的非线性代数方程，需要借助数字迭代的计算方法来完成。

简单辐射型网络和环形网络的潮流估算是以单支路的潮流计算为基础的.本章主要介绍电力系统的节点功率方程的形成，潮流计算的数值计算方法,包括高斯迭代法、牛顿拉夫逊法以及PQ 解藕法等。

介绍单电源辐射型网络和双端电源环形网络的潮流估算方法.4—1 潮流计算方程——节点功率方程1。

支路潮流所谓潮流计算就是计算电力系统的功率在各个支路的分布、各个支路的功率损耗以及各个节点的电压和各个支路的电压损耗.由于电力系统可以用等值电路来模拟，从本质上说,电力系统的潮流计算首先是根据各个节点的注入功率求解电力系统各个节点的电压，当各个节点的电压相量已知时，就很容易计算出各个支路的功率损耗和功率分布.假设支路的两个节点分别为k 和l ，支路导纳为kl y ,两个节点的电压已知，分别为kV 和l V ，如图4—1所示。

图4-1 支路功率及其分布那么从节点k 流向节点l 的复功率为（变量上面的“－”表示复共扼）:)]([lk kl k kl k kl V V y V I V S -== （4—1） 从节点l 流向节点k 的复功率为:)]([kl kl l lk l lk V V y V I V S -== （4—2） 功率损耗为：2)()(klkl l k kl l k lk kl kl V y V V y V V S S S ∆=--=+=∆ （4—3)因此，潮流计算的第一步是求解节点的电压和相位,根据电路理论，可以采用节点导纳方程求解各个节点的电压。

电力系统潮流计算方法分析1.黎曼法是最简单和最直接的计算方法。

该方法直接利用电力系统的基本方程式，即功率平衡方程式和节点电压方程式来计算潮流分布。

然而，黎曼法需要利用复杂的矩阵方程式来解决系统中节点电压的计算，计算量大且计算速度较慢，对大型复杂系统不适用。

2.高斯-赛德尔法是一种迭代法，将电网中的节电清设置为未知数，并采用全局迭代求解。

该方法通过迭代计算不断逼近潮流分布，直到满足系统中所有节点的电压和功率平衡方程为止。

高斯-赛德尔法具有迭代次数多、耗时较长的缺点，但计算稳定可靠，对于小型系统具有较好的适用性。

3.牛顿-拉夫逊法是一种基于牛顿迭代思想的高效潮流计算方法。

该方法通过利用电力系统中的雅可比矩阵，将潮流计算问题转化为解非线性方程组的问题。

牛顿-拉夫逊法的迭代速度和稳定性较高，适用于大型复杂系统的潮流计算。

综上所述，电力系统潮流计算方法可以选择黎曼法、高斯-赛德尔法和牛顿-拉夫逊法等不同的算法进行计算。

选择合适的计算方法应根据系统的规模、复杂度以及计算时间要求来综合考虑。

实际应用中，通常会根据具体情况采用不同的方法进行潮流计算，以获得准确和高效的结果。

同时，随着电力系统的发展和智能化技术的应用，也出现了一些基于机器学习和深度学习的潮流计算方法。

这些方法利用大数据和智能算法，通过学习和分析系统历史数据，能够更好地预测和计算系统潮流分布，提高计算效率和准确性。

这些方法在未来的电力系统潮流计算中具有潜力和广阔的应用前景。

总结起来，电力系统潮流计算是电力系统分析和规划的重要工作，不同的计算方法有不同的优劣势，合理选择计算方法对于准确评估系统稳定性和可靠性至关重要。

随着技术的进步和应用的发展，电力系统潮流计算方法也在不断演化和改进，以满足电力系统智能化和可持续发展的需求。

电力系统中的潮流计算方法及精度评估研究概述电力系统潮流计算是电力系统运行和规划的关键技术之一。

它用于计算电力系统中各节点的电压和功率流向，以评估系统的稳定性、安全性和经济性。

本文将介绍电力系统中常用的潮流计算方法，并探讨潮流计算结果的精度评估方法。

一、潮流计算方法1. 高斯-赛德尔迭代法高斯-赛德尔迭代法是最早应用于电力系统潮流计算的方法之一。

该方法通过迭代计算每个节点的电压值，直到满足潮流平衡方程。

然而，由于其收敛速度较慢，只适用于较小规模的电力系统。

2. 牛顿-拉夫逊迭代法牛顿-拉夫逊迭代法是目前应用较广的潮流计算方法。

该方法通过建立潮流计算的牛顿方程组，并迭代求解节点电压值。

相比高斯-赛德尔迭代法，牛顿-拉夫逊迭代法具有更快的收敛速度和更好的稳定性。

3. 直流潮流计算法直流潮流计算法是一种快速计算潮流的方法，主要用于大规模电力系统的运行和规划。

该方法基于直流潮流模型，忽略了交流系统中的谐波和动态特性，降低了计算的复杂性。

然而，由于其模型简化，直流潮流计算法在评估系统安全性和稳定性方面的准确性较低。

二、潮流计算结果的精度评估1. 误差分析法误差分析法是一种常用的潮流计算结果的精度评估方法。

它通过比较潮流计算结果与实际测量值之间的差异来评估计算结果的准确性。

误差分析法通常涉及计算误差、输入误差和观测误差等方面的考虑。

2. 灵敏度分析法灵敏度分析法是一种用于评估潮流计算结果的精度和稳定性的方法。

通过计算各个输入参数对潮流计算结果的影响程度，可以评估计算结果对输入参数变化的敏感度，并识别不确定性因素。

3. 置信区间分析法置信区间分析法是一种用于评估潮流计算结果的不确定性的方法。

它通过构建置信区间，表示潮流计算结果的可信程度。

置信区间分析法可以在统计学框架下对潮流计算结果进行准确的可信度评估。

三、研究展望1. 基于深度学习的潮流计算方法近年来，深度学习在电力系统领域取得了显著的应用成果。

基于深度学习的潮流计算方法能够利用大量的数据和高级模型进行潮流计算，提高计算效率和准确性。

第4章复杂电力系统的潮流计算一、填空题1。

用计算机进行潮流计算时,按照给定量的不同,可将电力系统节点分为节点、节点、节点三大类，其中，节点数目最多，节点数目很少、可有可无，节点至少要有一个。

二、选择题1.若在两个节点i、j之间增加一条支路，则下列关于节点导纳矩阵的说法正确的是（）A.阶数增加1B.节点i的自导纳不变C.节点i、j间的互导纳发生变化D.节点j的自导纳不变2.若从节点i引出一条对地支路，则下列关于节点导纳矩阵的说法正确的是（)A.阶数增加1B.节点i的自导纳发生变化C。

节点i和其余节点间的互导纳均发生变化D。

节点导纳矩阵的所有元素均不变3。

若从两个节点i、j之间切除掉一条支路，则下列关于节点导纳矩阵的说法正确的是（)A.阶数减少1B。

节点i、j间的互导纳一定变为0C.节点i、j间的互导纳发生变化，但不一定变为0D.节点i、j的自导纳均不变4.若网络中增加一个节点k，且增加一条节点i与之相连的支路,则下列关于节点导纳矩阵的说法正确的是（）(1）阶数增加1(2)节点k的自导纳等于题干中所述支路的导纳(3）节点i的自导纳等于题干中所述支路的导纳（4）节点i、k间的互导纳等于题干中所述支路的导纳A。

(1）（2）B。

（2)(3) C。

（1)(4） D.(2）(4）三、简答题1.什么是潮流计算？潮流计算的主要作用有哪些？潮流计算，电力学名词，指在给定电力系统网络拓扑、元件参数和发电、负荷参量条件下，计算有功功率、无功功率及电压在电力网中的分布。

潮流计算是电力系统非常重要的分析计算，用以研究系统规划和运行中提出的各种问题.对规划中的电力系统，通过潮流计算可以检验所提出的电力系统规划方案能否满足各种运行方式的要求；对运行中的电力系统，通过潮流计算可以预知各种负荷变化和网络结构的改变会不会危及系统的安全，系统中所有母线的电压是否在允许的范围以内,系统中各种元件（线路、变压器等）是否会出现过负荷，以及可能出现过负荷时应事先采取哪些预防措施等.2.潮流计算有哪些待求量、已知量？(已知量：1、电力系统网络结构、参数2、决定系统运行状态的边界条件待求量：系统稳态运行状态例如各母线上的电压(幅值及相角）、网络中的功率分布以及功率损耗等)3.潮流计算节点分成哪几类？分类根据是什么？(分成三类：PQ节点、PV节点和平衡节点，分类依据是给定变量的不同）4.教材牛顿—拉夫逊法及P—Q分解法是基于何种电路方程?可否采用其它类型方程？答：基于节点电压方程,还可以采用回路电流方程等.但是后者不常用。

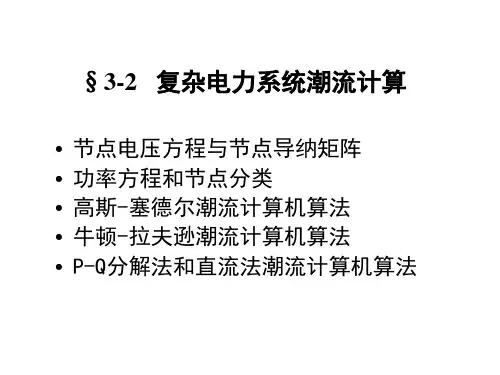

复杂电力系统潮流计算
复杂电力系统潮流计算的基本原理是基于Kirchhoff电流定律和Kirchhoff电压定律建立节点电流方程和节点电压方程。

节点电流方程是
根据节点电流相等原理建立的，它表达了电力系统各节点的注入、吸收和
分配的功率之间的关系。

节点电压方程是根据电压分压原理建立的，它表
达了电力系统各节点的电压之间的关系。

直接法是指直接求解潮流方程组得到节点电压和功率的数值解。

直接
法适用于小规模系统或具有特殊结构的系统，计算速度较快。

但是，对于
复杂电力系统来说，节点电压和功率的数值解往往难以得到。

迭代法是指通过迭代求解潮流方程组得到节点电压和功率的数值解。

迭代法通常包括牛顿-拉夫森法和高斯-赛德尔法两种，其中牛顿-拉夫森
法是迭代法中最常用的方法之一、迭代法的优点是适用于解决复杂电力系
统的潮流计算问题，但计算速度相对较慢。

在进行复杂电力系统潮流计算时，还需要考虑负荷模型、发电机模型
和变压器模型等实际情况。

负荷模型要考虑负荷的定常、过渡和瞬时特性，发电机模型要考虑发电机的定常和暂态特性，变压器模型要考虑变压器的
变比和损耗等因素。

这些模型的确切参数对于潮流计算的精度和可靠性至
关重要。

总之，复杂电力系统潮流计算是电力系统分析和设计中的一个重要环节。

通过建立潮流方程组，采用直接法或迭代法求解节点电压和功率的数
值解，可以评估系统的稳态运行状态，为电力系统的规划、运行和控制提
供重要的参考依据。

在实际应用中，还需要考虑负荷模型、发电机模型和
变压器模型等实际情况，以提高潮流计算的精度和可靠性。

电力系统三种潮流计算方法的比较 一、高斯-赛德尔迭代法：以导纳矩阵为基础，并应用高斯--塞德尔迭代的算法是在电力系统中最早得到应用的潮流计算方法，目前高斯一塞德尔法已很少使用。

将所求方程 改写为 不能直接得出方程的根，给一个猜测值 得 又可取x1为猜测值，进一步得：反复猜测则方程的根优点：1. 原理简单，程序设计十分容易。

2. 导纳矩阵是一个对称且高度稀疏的矩阵，因此占用内存非常节省。

3. 就每次迭代所需的计算量而言，是各种潮流算法中最小的，并且和网络所包含的节点数成正比关系。

缺点：1. 收敛速度很慢。

2. 对病态条件系统，计算往往会发生收敛困难：如节点间相位角差很大的重负荷系统、包含有负电抗支路(如某些三绕组变压器或线路串联电容等)的系统、具有较长的辐射形线路的系统、长线路与短线路接在同一节点上，而且长短线路的长度比值又很大的系统。

3. 平衡节点所在位置的不同选择，也会影响到收敛性能。

二、牛顿-拉夫逊法：求解 设 ，则按牛顿二项式展开：当△x 不大，则取线性化（仅取一次项）则可得修正量对 得： 作变量修正： ，求解修正方程()0f x =()0f x =10()x x ϕ=迭代 0x 21()x x ϕ=1()k k x x ϕ+=()x x ϕ=()0f x =k k x x lim *∞→=0x x x =+∆0()0f x x +∆=23000011()()()()()()02!3!f x f x x f x x f x x ''''''+∆+∆+∆+=00()()0f x f x x '+∆=()100()()x f x f x -'∆=-10x x x =+∆00()()f x x f x '∆=-1k k k x x x +=+∆牛顿法是数学中求解非线性方程式的典型方法，有较好的收敛性。

自从20世纪60年代中期采用了最佳顺序消去法以后，牛顿法在收敛性、内存要求、计算速度方面都超过了其他方法，成为直到目前仍被广泛采用的方法。

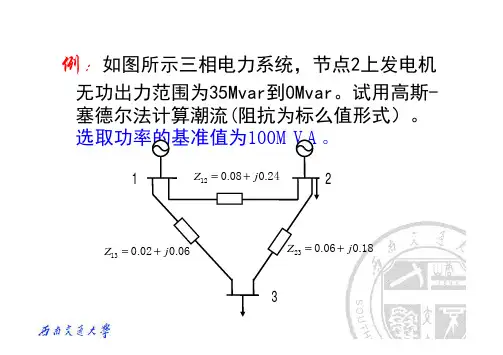

高斯——赛德尔法潮流计算潮流计算高斯——赛德尔迭代法(Gauss一Seidel method)是求解电力系统潮流的方法。

潮流计算高斯——赛德尔迭代法又分导纳矩阵迭代法和阻抗矩阵迭代法两种。

前者是以节点导纳矩阵为基础建立的赛德尔迭代格式;后者是以节点阻扰矩阵为基础建立的赛德尔迭代格式。

高斯——赛德尔迭代法这是数学上求解线性或非线性方程组的一种常用的迭代方法。

本实验通过对电力网数学模型形成的计算机程序的编制与调试，获得形成电力网数学模型：高斯---赛德尔法的计算机程序，使数学模型能够由计算机自行形成，即根据已知的电力网的接线图及各支路参数由计算程序运行形成该电力网的节点导纳矩阵和各节点电压、功率。

通过实验教学加深学生对高斯---赛德尔法概念的理解，学会运用数学知识建立电力系统的数学模型，掌握数学模型的形成过程及其特点，熟悉各种常用应用软件，熟悉硬件设备的使用方法，加强编制调试计算机程序的能力，提高工程计算的能力，学习如何将理论知识和实际工程问题结合起来。

高斯---赛德尔法潮流计算框图开始输入数据，定义数组给定PQ节点电压初值给定PV节点电压实部（或虚部）置迭代计数b=0计算PQ节点电压实部和虚部先计算PV节点无功功率再用其计算PV节点电压实部和虚部计算平衡节点的有功和无功NY［1］系统节点的分类根据给定的控制变量和状态变量的不同分类如下①P 、Q 节点（负荷节点），给定Pi 、Qi 求Vi 、Si ，所求数量最多；②负荷节点，变电站节点（联络节点、浮游节点），给定P Gi 、QGi 的发电机节点，给定Q Gi 的无功电源节点；③PV 节点（调节节点、电压控制节点），给定P i 、Q i 求Q n 、S n ，所求数量少，可以无有功储备的发电机节点和可调节的无功电源节点；④平衡节点（松弛节点、参考节点（基准相角）、S 节点、VS 节点、缓冲节点），给定V i ，δi =0，求P n 、Q n (V s 、δs 、P s 、Q s )。

第4章复杂电力系统潮流计算的计算机算法一、单选题1、电力系统潮流计算采用的数学模型是（）。

A.节点电压方程；B.回路电流方程；C.割集方程；D.支路电流方程。

2、电力系统稳态分析时，用电设备的数学模型通常采用（）。

A.恒功率模型；B.恒电压模型；C.恒电流模型；D.恒阻抗模型。

3、电力系统潮流计算时，平衡节点的待求量是（）。

A.节点电压大小和节点电压相角；B.节点电压大小和发电机无功功率；C.发电机有功功率和无功功率；D.节点电压相角和发电机无功功率。

4、装有无功补偿装置，运行中可以维持电压恒定的变电所母线属于（）。

A.PQ节点；B.PV节点；C.平衡结点；D.不能确定。

5、节点导纳矩阵为方阵，其阶数等于（）。

A．网络中所有节点数 B.网络中除参考节点以外的节点数C．网络中所有节点数加1 D.网络中所有节点数加26、P—Q分解法和牛顿一拉夫逊法进行潮流计算时，其计算精确度是（）。

A．P—Q分解法高于牛顿一拉夫逊法B.P—Q分解法低于牛顿一拉夫逊法C.两种方法一样D.无法确定，取决于网络结构7、潮流的计算机算法采用的功率是（）。

A.线性方程组B.微分方程组C.积分方程组D.非线性方程组8.在电力系统潮流计算中，PV节点的待求量是（）。

A.无功功率Q、电压相角δB.有功功率P、无功功率QC.电压大小V、电压相角δD.有功功率P、电压大小V9.牛顿拉夫逊法与高斯塞德尔法相比在计算潮流方面的主要优点是（）。

A.收敛性好，计算速度快B.占用内存小C.对初值要求低D.简单7．解功率方程用的方法是（）。

A．迭代法B．递推法C．回归法D．阻抗法11．潮流计算中的P—Q分解法是在哪一类方法的基础上简化来的?（）。

A．极坐标形式的牛顿——拉夫逊法B．直角坐标形式的牛顿——拉夫逊法C．高斯——赛德尔法D．阻抗法12、计算机解潮流方程时，经常采用的方法是（）。

A．递推法B．迭代法C．回归法D．替代法13、一般潮流分析中将节点分为几类（）。

电力系统三种潮流计算方法的比较(总4页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除电力系统三种潮流计算方法的比较 一、高斯-赛德尔迭代法：以导纳矩阵为基础，并应用高斯--塞德尔迭代的算法是在电力系统中最早得到应用的潮流计算方法，目前高斯一塞德尔法已很少使用。

将所求方程改写为 不能直接得出方程的根，给一个猜测值 得又可取x1为猜测值，进一步得：反复猜测则方程的根优点：1. 原理简单，程序设计十分容易。

2. 导纳矩阵是一个对称且高度稀疏的矩阵，因此占用内存非常节省。

3. 就每次迭代所需的计算量而言，是各种潮流算法中最小的，并且和网络所包含的节点数成正比关系。

缺点： 1. 收敛速度很慢。

2. 对病态条件系统，计算往往会发生收敛困难：如节点间相位角差很大的重负荷系统、包含有负电抗支路(如某些三绕组变压器或线路串联电容等)的系统、具有较长的辐射形线路的系统、长线路与短线路接在同一节点上，而且长短线路的长度比值又很大的系统。

3. 平衡节点所在位置的不同选择，也会影响到收敛性能。

10()x x ϕ=迭代 0x 21()x x ϕ=1()k k x x ϕ+=()x x ϕ=()0f x =k k x x lim *∞→=二、牛顿-拉夫逊法：求解设 ，则按牛顿二项式展开：当△x 不大，则取线性化（仅取一次项）则可得修正量对 得：()0f x =()0f x =0x x x=+∆0()0f x x +∆=23000011()()()()()()02!3!f x f x x f x x f x x ''''''+∆+∆+∆+=00()()0f x f x x '+∆=()100()()x f x f x -'∆=-10x x x =+∆00()()f x x f x '∆=-1k k kx x x +=+∆作变量修正： ，求解修正方程牛顿法是数学中求解非线性方程式的典型方法，有较好的收敛性。
