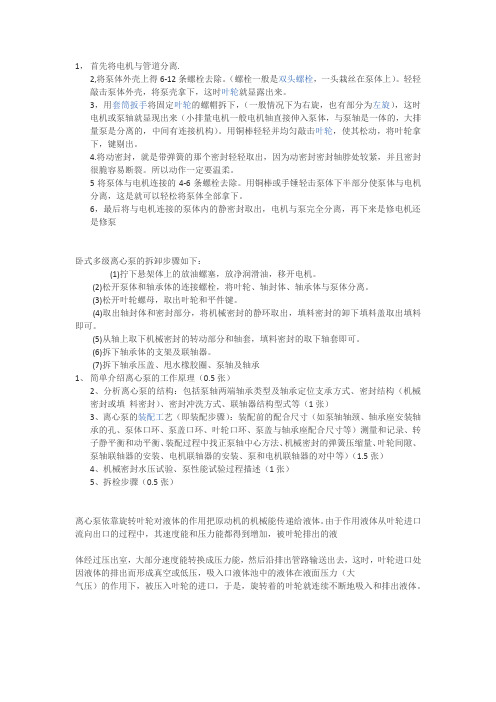

1，首先将电机与管道分离.2,将泵体外壳上得6-12条螺栓去除。
（螺栓一般是双头螺栓，一头栽丝在泵体上）。
轻轻敲击泵体外壳，将泵壳拿下，这时叶轮就显露出来。
3，用套筒扳手将固定叶轮的螺帽拆下，（一般情况下为右旋，也有部分为左旋），这时电机或泵轴就显现出来（小排量电机一般电机轴直接伸入泵体，与泵轴是一体的，大排量泵是分离的，中间有连接机构）。
用铜棒轻轻并均匀敲击叶轮，使其松动，将叶轮拿下，键剔出。
4.将动密封，就是带弹簧的那个密封轻轻取出，因为动密封密封轴脖处较紧，并且密封很脆容易断裂。
所以动作一定要温柔。
5将泵体与电机连接的4-6条螺栓去除。
用铜棒或手锤轻击泵体下半部分使泵体与电机分离，这是就可以轻松将泵体全部拿下。
6，最后将与电机连接的泵体内的静密封取出，电机与泵完全分离，再下来是修电机还是修泵卧式多级离心泵的拆卸步骤如下：(1)拧下悬架体上的放油螺塞，放净润滑油，移开电机。
(2)松开泵体和轴承体的连接螺栓，将叶轮、轴封体、轴承体与泵体分离。
(3)松开叶轮螺母，取出叶轮和平件键。
(4)取出轴封体和密封部分，将机械密封的静环取出，填料密封的卸下填料盖取出填料即可。
(5)从轴上取下机械密封的转动部分和轴套，填料密封的取下轴套即可。
(6)拆下轴承体的支架及联轴器。
(7)拆下轴承压盖、甩水橡胶圈、泵轴及轴承1、简单介绍离心泵的工作原理（0.5张）2、分析离心泵的结构：包括泵轴两端轴承类型及轴承定位支承方式、密封结构（机械密封或填料密封）、密封冲洗方式、联轴器结构型式等（1张）3、离心泵的装配工艺（即装配步骤）：装配前的配合尺寸（如泵轴轴颈、轴承座安装轴承的孔、泵体口环、泵盖口环、叶轮口环、泵盖与轴承座配合尺寸等）测量和记录、转子静平衡和动平衡、装配过程中找正泵轴中心方法、机械密封的弹簧压缩量、叶轮间隙、泵轴联轴器的安装、电机联轴器的安装、泵和电机联轴器的对中等）（1.5张）4、机械密封水压试验、泵性能试验过程描述（1张）5、拆检步骤（0.5张）离心泵依靠旋转叶轮对液体的作用把原动机的机械能传递给液体。

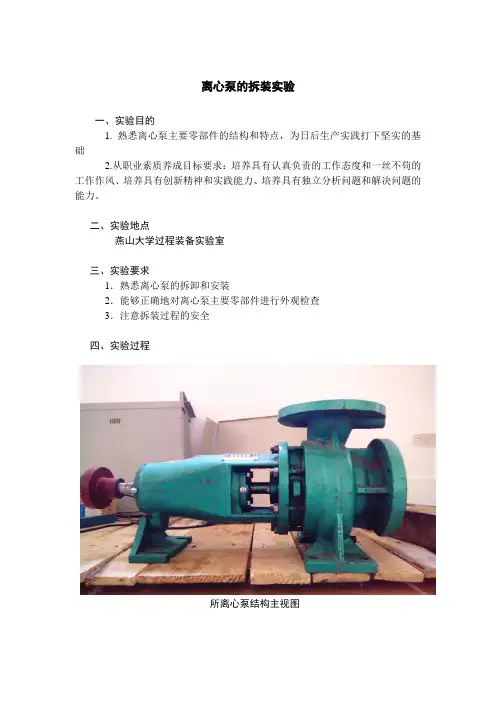

离心泵的拆装实验一、实验目的1. 熟悉离心泵主要零部件的结构和特点，为日后生产实践打下坚实的基础2.从职业素质养成目标要求：培养具有认真负责的工作态度和一丝不苟的工作作风、培养具有创新精神和实践能力、培养具有独立分析问题和解决问题的能力。
二、实验地点燕山大学过程装备实验室三、实验要求1．熟悉离心泵的拆卸和安装2．能够正确地对离心泵主要零部件进行外观检查3．注意拆装过程的安全四、实验过程所离心泵结构主视图所拆装的离心泵结构图1——泵体 2——泵盖 3——叶轮 4——轴 5密封环 6叶轮螺母7——轴套 8——填料压盖 9——填料环 10——填料 11——悬架轴承部件所柴泵的名牌信息IS（R）型清水离心泵型号IS(R)80-05-125 扬程20米流量50立方米每时必需汽蚀余量 3.0米轴功率 3.63千瓦转速2900转每分配用功率 5.5千瓦效率百分之74出厂编号QD 80125008 重量秦皇岛市京华通水泵有限公司1、所进行的离心泵的拆卸步骤(1) 首先使用拉马拆卸联轴器, 具体方法是:用专用工具拉马的拉勾钩住联轴器,而其丝杆顶正泵轴中心, 慢慢转动扳手, 即可将联轴节拆下，在钩拉过程中, 可用铜锤或铜棒轻击联轴器。
(2)将泵盖和泵体上的紧固螺栓松开，将转子组件从泵体中取出。
(3)将叶轮前的叶轮螺母松开，即可取下叶轮(叶轮键应妥善保管好)。
(4) 取下泵盖和轴套，并松开轴承压盖，即可将轴从悬架中抽出(注意在用铜棒敲打轴头时，应戴上叶轮螺母以防损伤螺纹)。
2、所进行的离心泵安装顺序(1) 检查各零部件有无损伤，并清洗干净；(2) 将各连接螺栓等分别拧紧在相应的部件上；(3) 将密封圈分别放置在相应的位置；(4) 将密封环及填料压盖等依次装到泵盖内；(5) 将轴承装到轴上后，装入悬架内并合上压盖，将轴承压紧；(6) 将叶轮、止动垫圈、叶轮螺母等依次装入并拧紧，最后将上述组件装到泵体内并拧紧泵体、泵盖的连接螺栓。
