Audi奥迪MMI信息娱乐系统使用说明书

实训项目十五奥迪信息娱乐系统任务一奥迪娱乐的认知学时班级：组别：姓名：掌握程度：□优□良□及格□不及格一、工作任务1、了解奥迪娱乐系统基础知识。

2、掌握娱乐系统的组成及作用。

二、项目基础知识1、MMI系统简介MMI：Multi Media Interface(多媒体交互界面)，简称 MMI。

MMI系统将通信、导航和视听娱乐的不同系统整合在汽车中。

驾驶员可以通过MMI收听收音机和CD/DVD以及看电视，甚至可以通过奥迪音乐接口连接便携式播放器。

或通过蓝牙功能连接 MMI。

导航系统可以指引您以最便捷的路径抵达旅行目的地。

或者它根据您的个人出行计划（最多带 4 个中间目的地）进行导航。

另外，您也可以使用车载电话的手持话机。

有多种访问本车的信息娱乐系统功能的方法。

此外，MMI系统也集成了车辆功能设置和车况信息显示功能，您可以通过MMI操控面板自定义某些功能，例如灯光设置、声音设置。

车辆的信息也可以显示在中央显示屏上，例如机油液位、室外温度等功能，如图15-1所示。

2、MMI系统一共有七大功能：分别是Car、电话、信息、导航、媒体、收音机、声音，如图15-2所示。

3、汽车系统内主要为三大选项：分别为汽车设置，驾驶员辅助系统，保养和检查。

□图15-1 MMI系统操作按键□图15-2 MMI系统功能界面4、MENU-菜单：（1）MMI菜单显示了本车所有功能，分别是；车况信息、电话、信息、导航、多媒体、收音机、声音设置。

您可以通过MMI Touch面板旋压式按钮和对应四角的按键选择进入相应功能，如图15-3所示。

□ 图15-3 MENU-菜单（2）左上角时间，可以设置日期，时间，日期格式如图15-4所示，时区选择如图15-5所示，时间源可以选择手动或者是GPS。

□ 图15-4 时间设置□ 图15-5 地区设置（3）右上角设置MMI基本内容有语言、计量单位、语音、显示屏亮度、恢复出厂设置、MMI系统更新、数据加密、导航版本信息，如图15-6、图15-7所示。

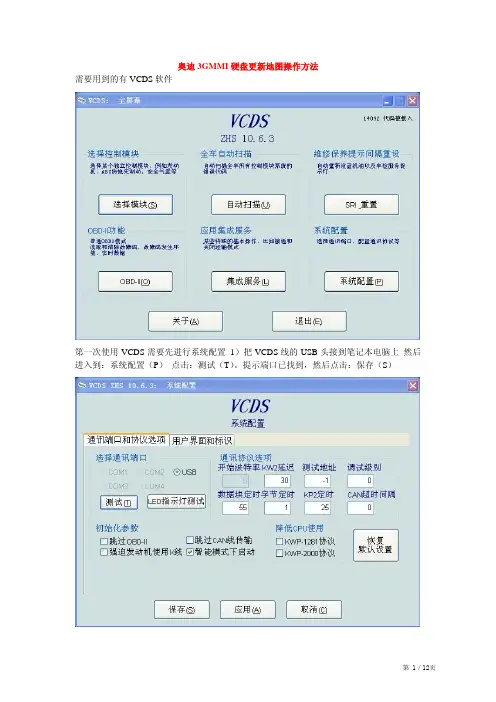

奥迪3GMMI硬盘更新地图操作方法需要用到的有VCDS软件第一次使用VCDS需要先进行系统配置1）把VCDS线的USB头接到笔记本电脑上然后进入到：系统配置（P）点击：测试（T）。

提示端口已找到，然后点击：保存（S）保存后退出这个配置页面，进入：选择模块（S）然后在左下角的地址号码（01-FF）:填入5F 然后选确定！进入到5F信息电子设备进入后选择：10-匹配Xxxxxxxxxxxxxxxxxxxxx图片匹配06通道把新建值由0改为1 保存退出XXXXXXXXXXXX图片操作MMI面板按键进入MMI工程模式菜单方法SETUP+CAR 两个键子同时按住大概6秒左右 MMI显示进入奥迪工程模式英文页面找到NA V这项进入（转动大圆扭，这个选项在第2页面里）进入后选择databaseupdate 进入然后选择Delete Nav HDD partition (删除地图数据)选择后进入处理页面……请等待清除后会显示下面这个页面数据删除完毕。

从新启动MMI系统方法：SETUP+大圆扭+大圆扭右上功能键3个键子同时按住后松开 MMI系统会从新启动启动后在按导航NA V键就会显示导航数据不可用下面进入更新模式把MMI设备上的DVD与SD卡都拿下来将更新用的第一张SD卡放入到 SD1中启动升级模式按SETUP+RETURN 两个键子同时按住大概6秒左右根据提示进行下一步的操作下一步转动大圆扭因为其他的部件不在这个地图数据中，所以不需要更新，显示都为不适用，有更新的会提示为：是调到最后一个选项：开始下载软件更新选择：开始进入到自动更新程序会从新启动进入到了更新页面更新进行开始进行中数据比较大每张卡的更新时间大概是20分钟等待的时间感觉漫长不要着急哦当SD卡中的文件更新完成后会有下面这个页面提示这时候在设备中取出已经升级过SD1卡，放入SD2卡，然后选择：重试进行SD2的更新……等待……等在出现这个页面后，同样的取出SD2卡，放入SD3卡，然后选择：重试进行SD3卡的更新……等待……更新完毕后，根据提示继续操作一直到系统从新启动，这个时候地图数据已经安装完毕。

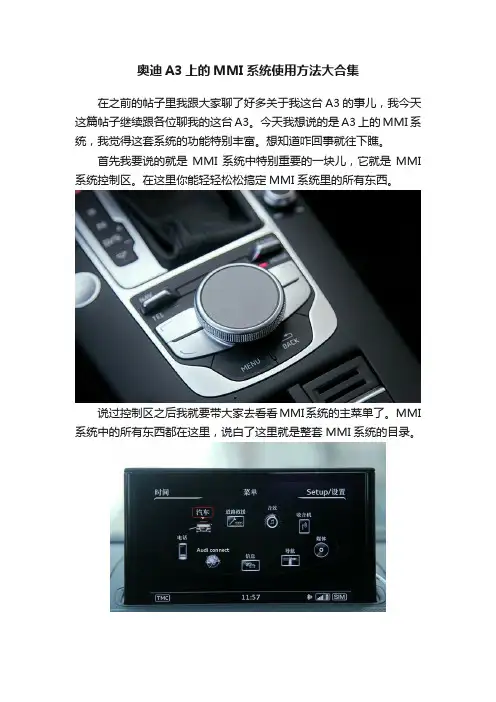

奥迪A3上的MMI系统使用方法大合集在之前的帖子里我跟大家聊了好多关于我这台A3的事儿，我今天这篇帖子继续跟各位聊我的这台A3。

今天我想说的是A3上的MMI系统，我觉得这套系统的功能特别丰富。

想知道咋回事就往下瞧。

首先我要说的就是MMI系统中特别重要的一块儿，它就是MMI 系统控制区。

在这里你能轻轻松松搞定MMI系统里的所有东西。

说过控制区之后我就要带大家去看看MMI系统的主菜单了。

MMI 系统中的所有东西都在这里，说白了这里就是整套MMI系统的目录。

翻过目录之后我们来到正文的第一页，那就是汽车选项。

A3有五种驾驶模式可供我们选择，在不同的驾驶模式下发动机和变速箱的配合完全不一样，所以根据你的需要尽情选择吧。

除此之外在汽车系统里，我们还可以调整汽车设置、驾驶员辅助系统、空调等方面的东西，而且还能查看保养和检查方面的内容。

既然提到了汽车设置，那咱就得说说这里都有什么。

方向盘按钮设置，内外部灯光调节和中央门锁设定你在这都能找到。

咱再看看驾驶员辅助系统里边有什么下一个就是空调设置汽车设置里还有保养和检查选项，在这我们可以清清楚楚地看到车辆情况和距离下一次做保养还有多久。

下一个要说的是导航设置这就是液晶显示屏显示出的样式，看起来的感觉还挺好这个就是导航设置界面的样式，兴趣点、目的地记录和输入地址在这里都能找到这里还有曾经导航过的目的地记录我们还可以在这里输入要去的地址我们还能对导航页面进行设置媒体选项我今天也必须得说说说到媒体这块，我现在使用最频繁的就是蓝牙连接，连接过一次之后，每次我上车之后，只要手机开着蓝牙，MMI系统就会自动连接，我个人觉得这个功能既简单又方便。

在这里还可以对多媒体里的声音进行设定同时还可以对电话、系统的语音、导航语音、MMI反馈以及停车辅助系统的提示音进行设定。

下一个要说的就是收音机我们不光能从界面上选择我们经常收听的电台，还能在这里把它存起来我们还能对电台的声音、名称等进行调节在电台的控制选项里还有手动搜索功能最后我要说的就是我们还可以对MMI系统进行设置。

产品说明长白山2013年1月29日奥迪Q5一汽-大众奥迪Q5自上市以来就以优雅独特的外观设计、高效澎湃的动力表现、强劲可靠的越野性能和超越同级别的做工品质，获得了广泛的认可。

自2010年初正式登陆中国市场以来，吸引了一大批追求完美的社会主流精英的青睐，成为中国高档SUV 的领军车型。

融合运动外观和充裕内部空间的杰出车身设计奥迪Q5以其独有的流线型车身和0.33的风阻系数告诉人们，SUV并非只能方方正正或棱角鲜明，即便是在一款中型SUV上，也可以实现动感优雅的流线型设计。

一条流畅的线条由A柱延伸至车尾，勾勒出犹如Coupé轿跑车般的动感风格。

设计师采用这样的设计语言一方面是为了延续奥迪Q系列车型的设计风格，另一方面是为了获得更为优秀的空气动力学表现。

而Q5舒展的腰线自然延伸至前后车灯，不仅暗示着quattro全时四轮驱动系统强大的抓地力，同时展现了奥迪一贯的高雅气质。

奥迪Q5的前进气格栅和车尾造型都采用了奥迪Q系列车型的最新设计元素。

奥迪家族标志性的一体化进气格栅外沿由镀铬材质包裹，配合纵向镀铬饰条尽显非凡气度。

作为LED日间行车灯的创领者，奥迪Q5的LED日间行车灯置于氙气灯组之中，在提升行车安全的同时成为奥迪Q5独有的个性标识。

车尾则使用了Q系车型独有的包围式尾门设计理念：不仅尾门上部包含了一部分D 柱，更将整个LED尾灯收纳其中。

一气呵成的设计风格使尾部更为美观，同时更加宽广的开口面积便于车主装卸大件物品。

位于后保险杠两侧的辅助尾灯不仅让尾部造型更为动感流畅，而且在尾门开启状态下还可以继续警示后方车辆，从而提供了更贴心的安全性。

与奥迪Q5流线动感外表形成强烈反差的是其充裕的车内空间。

为了更有效地利用车内空间，奥迪Q5提供同级别车型中最为灵活的座椅组合方式。

其中，前排座椅具备了电动座椅位置调节功能，而后排座椅也可提供四种折叠方式，并能够进行前后100毫米的水平位置调节。

在后排座椅全部向前放倒后，Q5的行李厢容积从540升增加至1,560升，在同级别车型中具备最出色的装载能力。

中文摘要本论文的主要内容是介绍奥迪多媒体交互系统（Multi Media Interface）简称MMI。

论文的主要几部分内容分别有“什么是多媒体交互系统”；“奥迪多媒体交互系统的详细介绍”；“奥迪多媒体交互系统的发展历程及未来发展方向”关键词：介绍MMI，详解奥迪MMI，奥迪MMI的历史与发展A b s t r a c tThe main content of this paper is to introduce Audi Multi Media Interface system，Referred to as the MMI.There are mainly several papers:“What is multimedia interactive system”；“Details of Audi multi media interface system”；“The development Audi multi media interface system and the future development direction、The history and development of Audi MMIKeywords：Introduce Multi Media Interface system，Detailed Audi MMI，The history and development of Audi MMI目录第一章引言 (1)第二章什么是多媒体交互系统 (2)2.1 什么是多媒体交互系统 (2)2.2 宝马多媒体交互系统简介 (2)第三章：奥迪多媒体交互系统的详细介绍 (5)3.1 奥迪多媒体交互系统简介 (5)3.2 奥迪MMI系统的组成 (5)3.3 奥迪多媒体交互系统操作面板的布局 (7)3.4 奥迪多媒体交互系统的功能与使用 (10)第四章：奥迪多媒体交互系统的未来发展方向 (26)4.1 奥迪多媒体交互系统的未来发展方向 (26)第五章：结论 (26)5.1 结论 (27)参考文献 (Ⅰ)致谢 (i)第1章引言第一章引言1.1 引言随着人类科技水平的发展，人们的生活质量也越来越高，由此而来人类对产品的要求水平也越来越高。

1.MMI 系统快捷键此文件主要介绍所有相关车型的相应快捷键。

• 3 指复位•打开升级菜单•截图请注意车型后面括号中的型号以及信息娱乐装备，以便确定正确的快捷键。

提示：有时需要注意按键的顺序。

因此请按所述顺序按下并按住按键。

目录1.MMI系统快捷键 (1)MMI 3G Basic (2)A6 (4F), Q7 (4L) (3)MMI 3G Basic Radio plus (4)A6 (4F), Q7 (4L) (4)MMI 3G Basic Navigation (4)A6 (4F), Q7 (4L) (4)MMI 3G High (4)A6 (4F), Q7 (4L), A8 (4E) (4)MMI 3G Basic Navigation (5)A4 (8K), A5 (8T), Q5 (8R) (5)MMI 3G High (5)A4 (8K), A5 (8T), Q5 (8R) (5)MMI 3G plus (6)A1 (8X) (6)MMI 3G plus (7)A6 (4G), A7 (4G) (7)MMI 3G plus (8)Q7 (4L) (8)MMI 3G plus (9)A8 (4H) (9)MMI 3G plus 后座娱乐系统 (10)A8 (4H) (10)MMI 3G BasicA6 (4F), Q7 (4L)A6 (4F), Q7 (4L)MMI 3G Basic Navigation A6 (4F), Q7 (4L)MMI 3G HighA6 (4F), Q7 (4L), A8 (4E)A4 (8K), A5 (8T), Q5 (8R) MMI 3G HighA4 (8K), A5 (8T), Q5 (8R)A1 (8X)A6 (4G), A7 (4G)►升级菜单►CAR 键+返回键MMI 3G plus A8 (4H)MMI 3G plus后座娱乐系统A8 (4H)1.MMI 系统快捷键此文件主要介绍所有相关车型的相应快捷键。

采暖和制冷119操纵安全性驾驶指南使用指南自己动手技术数据适用于：有舒适型自动空调器的汽车操作元件此一览图可帮助您快速熟悉并掌握空调器的操作元件。

图154 空调器的操作元件左侧显示屏用于显示驾驶员侧的所选温度，右侧显示屏用于显示副驾驶员侧的所选温度。

打开 MMI 多媒体交互系统时，您进行的设置会在 MMI 显示屏上出现几秒钟。

短促按压按钮可打开或关闭有关功能。

如果某个功能已打开，那么按钮中的二极管便会亮起。

余热利用在点火开关已关闭的情况下，长时间按 按钮可打开余热利用功能。

此时冷却液的余热可用来加热汽车内部。

余热利用功能在运行大约 30 分钟后自动关闭。

舒适型自动空调器的同步处理长时间按住驾驶员侧的控制钮，副驾驶员侧即接受驾驶员侧的温度设置，反之亦然。

新的温度设定会出现在显示屏上。

四区域舒适型自动空调器*同步处理长时间按住驾驶员侧的控制钮，副驾驶员侧或后外座即可接受驾驶员侧的温度设置。

新的温度设定会出现在显示屏上。

同时按住驾驶员和副驾驶员侧的控制钮，副驾驶员侧即可接受驾驶员侧的温度设置。

新的温度设定会出现在显示屏上。

说明按钮 和 之间的格栅必须敞开，不得封贴起来。

其后面有测量传感器。

按钮重要性页打开和关闭空调器，打开和关闭制冷设备⇒第120页自动运行模式⇒第120页控制钮 温度选择⇒第120页ECON ON/OFF AUTO- +座椅加热*⇒第133页气流分配⇒第121页鼓风机⇒第122页除冰霜⇒第121页手动循环空气运行模式⇒第122页后窗玻璃加热⇒第132页基本设置⇒第126页按钮重要性页A r ®<­=SETUPECON ON/OFF ECON ON/OFF SETUP q7-chinesisch Seite 119 Montag, 16. Oktober 2006 1:00 13采暖和制冷120适用于：有舒适型自动空调器的汽车开启和关闭打开空调器－短促按压按钮 ，或－按压按钮 。
