输电线路绝缘子在线检测与诊断

输电线路绝缘检修方法输电线路的正常运行对电力系统的稳定供电至关重要。

然而，由于各种原因，如气候变化、外力破坏等，输电线路的绝缘可能会受到损坏。

为了确保输电线路的安全运行，采取适当的绝缘检修方法变得至关重要。

本文将介绍几种常见的输电线路绝缘检修方法，以及应注意的问题。

一、传统绝缘检修方法1. 可视检查：对输电线路绝缘的首要检修方法是进行可视检查。

这可以通过直接观察绝缘子、绝缘子串、绝缘子链等来进行。

检查时应注意绝缘子外观是否完好、表面是否有裂纹或损坏等。

2. 绝缘子串的电气测量：通过测量绝缘子串的电气参数，如绝缘电阻、电容等，可以判断绝缘的状况。

若电气参数超出正常范围，说明绝缘存在问题，需要进行检修。

3. 红外热像检测：利用红外热像仪来检测输电线路绝缘子的温度分布情况，可以发现绝缘子在运行中是否存在异常热点。

若存在异常热点，可能意味着绝缘子存在隐患，需要进行检修。

二、现代绝缘检修方法1. 超声波检测：超声波检测技术是一种非破坏性检测方法，可以用于检测绝缘子内部的隐患，如气泡、裂纹等。

通过发射超声波，并接收回波信号进行分析，可以了解绝缘子的内部状态。

2. 高频局放检测：高频局放检测是一种通过测量绝缘子表面局部放电信号的方法，用于检测绝缘子是否存在放电现象。

通过分析局放信号的特征，可以判断绝缘子的性能是否正常。

3. 红外在线监测：红外在线监测系统可以实时监测输电线路绝缘子的温度分布情况，并进行报警。

该系统可以帮助及早发现异常情况，迅速采取措施进行检修，保障输电线路的正常运行。

三、注意事项1. 定期检修：无论采用何种绝缘检修方法，都需要定期进行检修。

根据实际情况，确定检修的周期和频次，及时发现并解决绝缘问题。

2. 保护措施：在进行绝缘检修时，需要采取适当的保护措施，如戴好绝缘手套、穿戴绝缘工作服等，以防止人身电击事故的发生。

3. 数据分析：对于采用现代绝缘检修方法得到的数据和监测结果，应进行合理的数据分析。

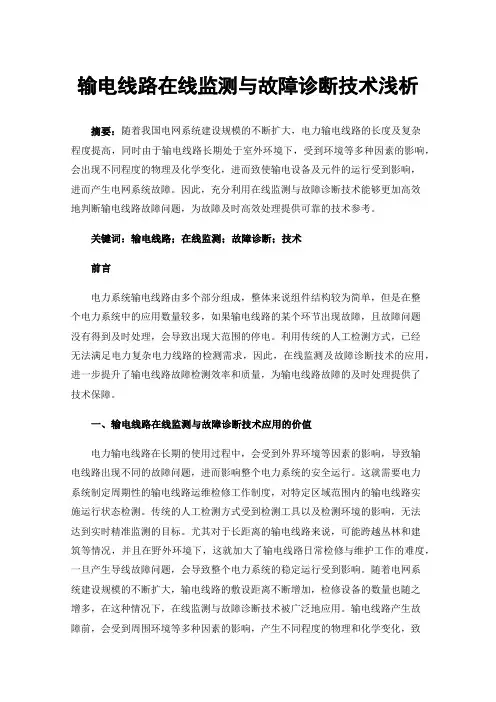

输电线路在线监测与故障诊断技术浅析摘要：随着我国电网系统建设规模的不断扩大，电力输电线路的长度及复杂程度提高，同时由于输电线路长期处于室外环境下，受到环境等多种因素的影响，会出现不同程度的物理及化学变化，进而致使输电设备及元件的运行受到影响，进而产生电网系统故障。

因此，充分利用在线监测与故障诊断技术能够更加高效地判断输电线路故障问题，为故障及时高效处理提供可靠的技术参考。

关键词：输电线路；在线监测；故障诊断；技术前言电力系统输电线路由多个部分组成，整体来说组件结构较为简单，但是在整个电力系统中的应用数量较多，如果输电线路的某个环节出现故障，且故障问题没有得到及时处理，会导致出现大范围的停电。

利用传统的人工检测方式，已经无法满足电力复杂电力线路的检测需求，因此，在线监测及故障诊断技术的应用，进一步提升了输电线路故障检测效率和质量，为输电线路故障的及时处理提供了技术保障。

一、输电线路在线监测与故障诊断技术应用的价值电力输电线路在长期的使用过程中，会受到外界环境等因素的影响，导致输电线路出现不同的故障问题，进而影响整个电力系统的安全运行。

这就需要电力系统制定周期性的输电线路运维检修工作制度，对特定区域范围内的输电线路实施运行状态检测。

传统的人工检测方式受到检测工具以及检测环境的影响，无法达到实时精准监测的目标。

尤其对于长距离的输电线路来说，可能跨越丛林和建筑等情况，并且在野外环境下，这就加大了输电线路日常检修与维护工作的难度，一旦产生导线故障问题，会导致整个电力系统的稳定运行受到影响。

随着电网系统建设规模的不断扩大，输电线路的敷设距离不断增加，检修设备的数量也随之增多，在这种情况下，在线监测与故障诊断技术被广泛地应用。

输电线路产生故障前，会受到周围环境等多种因素的影响，产生不同程度的物理和化学变化，致使电力设备线路及元件产生不同程度的缺陷。

因此，在线监测系统的科学应用，能够更加及时高效地掌握电力线路和设备运行的环境以及设备自身的状态信息，并对设备的运行状态数据进行掌握，进而精准地诊断出输电线路潜在的故障隐患，并快速定位故障位置，有效提升了故障诊断及处理的效率。

电气设备的绝缘在线监测与状态维修随着工业自动化水平的不断提高，电气设备在生产中所占的比重也越来越大。

由于电气设备在长时间运行中所受到的环境、温度、湿度等因素的影响，设备的绝缘状态可能会出现问题，而绝缘状态不良则会导致设备的故障甚至损坏，给生产带来严重后果。

对电气设备的绝缘状态进行在线监测及状态维修显得尤为重要。

一、绝缘在线监测的意义电气设备的绝缘状态直接关系到设备的运行安全和稳定性。

绝缘状态不佳容易导致设备的漏电、击穿、绝缘老化等问题，进而引发设备故障。

而通过绝缘在线监测，可以及时发现设备的绝缘状态异常，从而及时采取措施进行修复或更换绝缘材料，避免可能引发的设备故障。

通过绝缘在线监测还可以及时了解设备的运行状态，提前发现潜在的问题，为设备的维护和日常管理提供数据支持。

绝缘在线监测对于保障设备的正常运行以及延长设备的使用寿命都具有重要的意义。

绝缘在线监测可以通过多种方法实现，比较常见的有局部放电监测、绝缘电阻测试、红外热像技术等。

1.局部放电监测局部放电是绝缘材料中部分位置发生的放电现象，是绝缘老化和劣化的重要标志之一。

通过局部放电监测设备可以实时监测设备中是否存在局部放电现象，及时发现绝缘状态不佳，从而进行及时修复或更换绝缘材料。

这种方法适用于各种高压设备的绝缘状态监测。

2.绝缘电阻测试绝缘电阻测试是通过测量绝缘电阻值来判断绝缘状态的好坏。

当绝缘电阻值低于一定数值时，表示绝缘状态不佳，存在泄漏电流或绝缘受潮等问题。

通过绝缘电阻测试可以及时发现绝缘状态不佳的设备，并及时进行维修，以避免可能的故障发生。

3.红外热像技术红外热像技术是通过检测设备表面的温度分布来判断设备的运行状态。

通常情况下，设备绝缘状态不佳会导致局部温度升高，通过红外热像技术可以及时发现这些异常的温度分布，从而发现绝缘状态不佳的设备并及时进行维修。

以上这些技术可以单独使用，也可以结合使用，以更全面地监测设备的绝缘状态，为设备的维修提供更准确的数据支持。

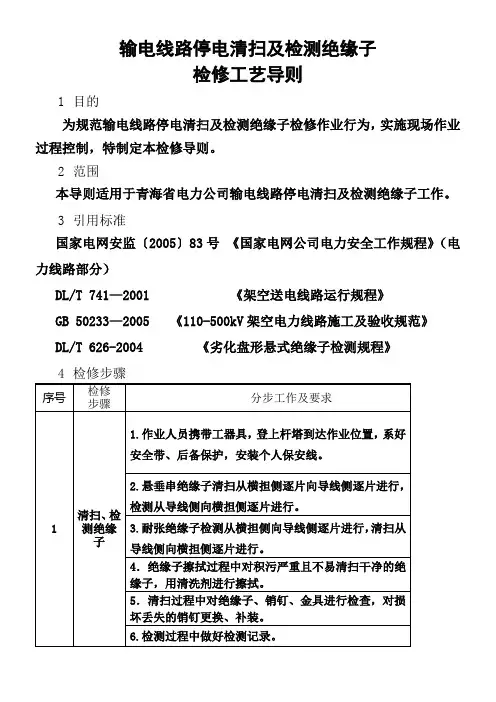

输电线路停电清扫及检测绝缘子
检修工艺导则
1目的
为规范输电线路停电清扫及检测绝缘子检修作业行为，实施现场作业过程控制，特制定本检修导则。

2范围
本导则适用于青海省电力公司输电线路停电清扫及检测绝缘子工作。

3引用标准
国家电网安监〔2005〕83号《国家电网公司电力安全工作规程》（电力线路部分）
DL/T 741—2001 《架空送电线路运行规程》
GB 50233—2005 《110-500kV架空电力线路施工及验收规范》
DL/T 626-2004 《劣化盘形悬式绝缘子检测规程》
4检修步骤
5 质量标准及要求
⑴清扫后的绝缘子干净，等值盐密度应低于0.03毫克/平方厘米。

⑵绝缘子表面污秽严重且无法清除的，采取落地清扫或更换的方法。

⑶清洁剂必须是通过相关电气试验和腐蚀性试验合格的产品。

⑷运行中的盘型绝缘子绝缘电阻不小于300兆欧。

6 工器具及材料清单。

输电线路常用的检测项目和方法[摘要]线路检测分为离线检测和在线检测，运用带电作业或其他作业方式对杆塔本体、基础、架空导地线、绝缘子、金具及接地装置等的运行状态进行检测，可以对线路运行状态及可靠性提供评估依据，对线路状态检修提供可靠的分析数据，对线路事故、故障的原因进行分析判断及提前防范的作用。

总之，线路检测对电网安全运行起到了积极作用。

【关键词】输电线路;检查项目;方法1．绝缘子的绝缘电阻的测量绝缘电阻测量一般在安装使用前对绝缘子的绝缘状况进行的测试检查。

建议使用5000V兆欧表。

复合绝缘子—般不采用此方法。

判断标准有以下几种：①新装绝缘子的绝缘电阻应大于或小于500 MΩ；②运行中绝缘子的绝缘电阻应大于或等于300MΩ；③绝缘电阻如在240—300MΩ之间，可判定为低值绝缘子；④绝缘电阻如小于240 MΩ，判定为零值绝缘子。

2．运行中的钢化玻璃绝缘子(1)因制造原因的自爆:玻璃中含有杂杂和结瘤，若分布在内张力层，运行后30—60d内即自爆；(2)运行状态下质量原因自爆:玻璃中含由杂质和结瘤，分布在外张力层，即在冷热温差状态下(特别是突然冷却时)，并在稳定的荷载下运行1—2年会自爆；(3)零值自爆:运行中的钢化玻璃绝缘子表面积积污严重，受潮后引起局部放电或单片电导致发热，引起绝缘下降发生的自爆；(4)残值拉力测试推荐值:小于原钢化玻璃绝缘子额定机械荷载的70％，就应该对该批钢化玻璃绝缘子进行监督。

3.运行中的复合绝缘子运行中复合绝缘子主要特性是憎水性和憎水迁移性，它决定了复合绝缘子的耐污水平。

运行中复合绝缘子故障的主要危险点是端部与芯棒连接的机械强度、环氧引拔棒的质量、硅橡胶质量、密封质量及均压环的正确安装。

4．绝缘子等值盐密测量将待测磁表面的污垢秽物用蒸馏水(或去离子水)全部清洗下来，采用电导率仪测其电导率，同时测量污液的温度，然后换算到标准温度(20℃)下的电导率值，再通过电导率和盐密的关系，计算出等值食盐量和等值盐密。

特高压输电线路在线监测技术的应用发布时间：2021-06-24T14:39:01.993Z 来源：《建筑实践》2021年2月下6期作者：刘鑫[导读] 随着社会用电量的与日俱增，输电线路的重要程度也在不断提升，刘鑫国网山西省电力公司输电检修分公司山西省太原市 030001摘要：随着社会用电量的与日俱增，输电线路的重要程度也在不断提升，特别是对特高压输电线路来说，由于其高电压的特殊性质，一旦特高压输电线路出现问题，不能正常的进行工作，那么将会直接对整个电力系统的稳定和安全带来严重的威胁，情况严重时甚至会导致整个电力系统的瘫痪，从而给国家造成巨大的经济损失。

因此，在特高压输电线路进行工作时，必须对其展开在线的实时监测，时刻掌握特高压输电线路的工作状态，这样才可以对特高压输电线路可能出现的问题进行有效的预防和控制。

所以对在线监测技术进行研究是十分必要的。

关键词：特高压；输电线路；在线监测1 特高压输电线路在线监测技术的基本要求与应用范围（1）基本要求。

在社会不断发展、技术不断进步的背景下，特高压输电线路在线检测技术对特高压线路的监测显得更有必要，对线路运行的安全性具有深远意义。

为了根据特高压线路规范化监测系统为线路在线监测提供有利的依据，在线监测装置需要满足的要求如下。

其一，面对社会高速发展，提升线路的在线监测水平。

对在线监测装置的要求之一是不能影响线路运行的稳定性，因此安装的监测装置需要满足电流等外界信号干扰的影响。

其二，在线监测装置不能对线路机械性能造成影响。

输电线路的安装是重点，需要综合多项因素进行考虑，且考虑到人员高空作业的安全性，对线路的设计与安装要尽可能简洁。

其三，需要保证装置在线路运行过程中长期保持稳定性，可以有效抵抗外界的自然恶劣气候等。

其四，输电线路的监测装置会对监测的数据进行实时传输，对此，需要保证其数据传输与数据存储符合标准，便于后期管理人员对数据库中的数据实行统一管理。

（2）应用范围。

电力高压输电线路缺陷检测与诊断技术研究随着电力供应的不断增长和电网规模的扩大，对电力高压输电线路的安全和可靠性要求也越来越高。

故障的发生不仅会导致供电中断，还会给人们的生活和生产带来严重影响。

因此，电力高压输电线路的缺陷检测与诊断技术研究变得十分重要。

本文将就现有的电力高压输电线路缺陷检测与诊断技术进行探讨，并介绍一些创新性技术的应用。

一、高压输电线路的缺陷类型及检测方法1.缺陷类型高压输电线路的缺陷主要包括导线弯曲、接触不良、绝缘子污秽、杆塔倾斜等。

这些缺陷可能导致电流的不正常通过，影响电力的传输效率，甚至引发设备的故障。

2.缺陷检测方法目前，常用的高压输电线路缺陷检测方法包括巡视法、红外线热成像法、电缆绝缘监测法和声发射监测法等。

巡视法是最常见也是最传统的检测方法之一。

巡视人员通过定期对高压输电线路进行巡视，观察线路杆塔的外观和附件设备的状态，以及线路周围的环境情况。

这种方法虽然简单，但工作量大，缺乏及时准确的故障判断能力。

红外线热成像法通过测量电力设备表面的温度分布，检测其是否存在异常情况。

这种方法可以快速发现导线接触不良、过载和过热等问题，但对其他缺陷类型的检测效果较差。

电缆绝缘监测法是一种非接触性的检测方法，通过测量设备间的电压和电流差值，判断电缆绝缘的情况。

这种方法对线路绝缘子的检测有较好的效果，但对其他缺陷类型的检测能力有限。

声发射监测法通过监听线路上的声音信号，判断设备是否存在缺陷。

这种方法可以实时监测线路上的缺陷情况，对各种类型的缺陷都有一定的检测能力。

二、创新性技术的应用近年来，随着科技的不断发展，一些创新性技术开始逐渐应用于电力高压输电线路的缺陷检测与诊断中。

以下是其中几个典型的技术：1.无损检测技术无损检测技术通过对高压输电线路的材料特性进行测试，无需对设备进行破坏性检测，从而实现对设备潜在缺陷的检测和评价。

目前，无损检测技术主要包括超声波检测、X射线检测、涡流检测等。

这些技术可以快速准确地检测出线路的各种缺陷，并提供诊断报告，有助于降低维修成本和提高线路的可靠性。

UHVDC 输电线路低零值绝缘子带电检测方法随着电力系统的发展，特别是当现代化的电网建设需要超高压直流输电（UHVDC）输电线路时，由于其高电压和大功率运行，使得对于绝缘的质量和可靠性需求更加严格。

同时，可能出现绝缘子损坏、局部放电等问题，这样会导致电力设备和输电线路系统的可靠性下降，进而影响电力系统运行的安全和稳定性。

为了防止这些问题的发生，在输电线路的绝缘检测技术方面，人们一直在不断研究和探索。

在UHVDC 输电系统中，线路中的大型制造设备和设施之间距离很远，这就需要更好、更有效的绝缘技术来保护其中的绝缘体的完整性，保证正常安全运行。

绝缘子是电力设备中重要的绝缘部件。

然而对于UHVDC低零值绝缘子来说，固有缺陷和产品缺陷都会导致绝缘质量的不均匀，在特殊的工作环境中，这种不均匀质量的绝缘子有可能带来不可逆的后果。

因此，一旦出现问题，就需要通过先进的技术对其进行检测和检修，以保障输电线路的可靠运行。

因此，如何对这些低零值绝缘子带电进行检测，使其在运行中处于良好的状态，是当前电力领域重点关注的问题。

在这篇文章中，我们将重点介绍一些现有的以及可行的UHVDC 输电线路低零值绝缘子带电检测方法，以便提高绝缘性能，挖掘其发展潜力。

第一种方法：电感耦合法（LEC）LEC 可以通过检测电磁场无线电波的反射和散射来辨别绝缘子的缺陷位置。

将负载引起的电晕放电引入教育中，观察电感耦合信号的情况，分析和解释电场和电磁场。

该方法只适用于金属绝缘子，其基本工作原理如下：将装有各种绝缘子的教育器放置在实验室内，固定好，然后通过高频放电产生一个电磁场；在教育器周围放置一个电感探测器，闪烁的指示灯将代表检测到的缺陷的位置和性质；通过理论分析、实验和模拟等方法来研究电容性或电感耦合的物理效应，从而提高检测精度。

第二种方法：电容耦合法（CEC）CEC 是另一种常见的低电压绝缘体缺陷检测方法。

当视在电容值与电源电压成比例时，电容是线性元素；然而，当绝缘体有缺陷时，其电容与视在电容的比率将明显变化。

变电所绝缘子检测及处理规程绝缘子是电力系统中非常重要的组成部分之一，它的作用是支撑和固定输电线路，同时确保线路与接地之间的绝缘效果。

由于绝缘子长时间处于户外环境中，容易受到污秽、老化等因素的影响，从而降低其绝缘性能，甚至导致事故发生。

因此，对变电所绝缘子进行定期的检测和处理工作，具有非常重要的意义。

一、绝缘子检测方法1. 目视检查对绝缘子外观进行检查，包括检查表面是否有明显的裂纹、碰伤、破损等情况，是否有沉积物或污渍。

2. 接触检查使用手触摸绝缘子表面，检查是否存在漏电情况，如果有感觉到电流传导，说明绝缘子存在损坏。

3. 放电检测使用特殊的放电探测仪器，对绝缘子进行放电检测。

当绝缘子表面存在放电现象时，仪器将发出警报或显示数值，以判断绝缘子的绝缘状况。

4. 红外检测利用红外热像仪对绝缘子表面进行扫描，检测绝缘子是否存在温度异常情况。

高温情况可能会导致绝缘子老化或损坏。

二、绝缘子处理方法1. 清洗绝缘子表面使用软布或刷子等工具，对绝缘子表面的沉积物或污渍进行清洗，确保表面干净无污染。

2. 破损绝缘子的更换对发现有明显破损的绝缘子，应及时更换，以确保绝缘子的完整性和安全性。

3. 绝缘子涂覆使用绝缘性能较好的绝缘涂料对绝缘子表面进行涂覆处理，提高绝缘子的绝缘性能。

4. 绝缘子拭擦处理对绝缘子表面粘附的污染物，可使用软布沾取适量的清洁剂进行拭擦处理，确保绝缘子表面干净。

5. 专业团队维修对于绝缘子出现复杂故障的情况，应当由专业的维修团队进行维修工作，确保绝缘子的正常运行。

三、绝缘子检测及处理的周期针对不同等级的变电所，绝缘子的检测周期也不同。

一般来说，大型变电站的绝缘子检测周期为半年一次，中型变电站为一年一次，小型变电站为两年一次。

四、绝缘子检测及处理的记录和报告每一次绝缘子的检测和处理工作应及时记录并相应的报告，记录内容应包括绝缘子的型号、数量、检测日期、检测结果、处理方案等。

相关报告应保存在变电所的档案中，以备查阅。

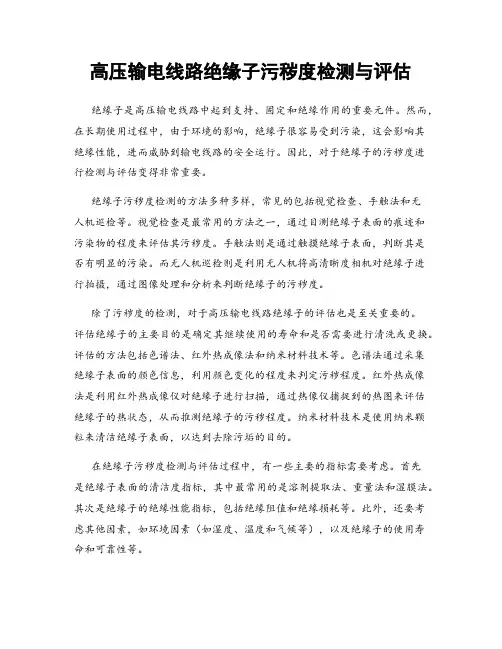

高压输电线路绝缘子污秽度检测与评估绝缘子是高压输电线路中起到支持、固定和绝缘作用的重要元件。

然而，在长期使用过程中，由于环境的影响，绝缘子很容易受到污染，这会影响其绝缘性能，进而威胁到输电线路的安全运行。

因此，对于绝缘子的污秽度进行检测与评估变得非常重要。

绝缘子污秽度检测的方法多种多样，常见的包括视觉检查、手触法和无人机巡检等。

视觉检查是最常用的方法之一，通过目测绝缘子表面的痕迹和污染物的程度来评估其污秽度。

手触法则是通过触摸绝缘子表面，判断其是否有明显的污染。

而无人机巡检则是利用无人机将高清晰度相机对绝缘子进行拍摄，通过图像处理和分析来判断绝缘子的污秽度。

除了污秽度的检测，对于高压输电线路绝缘子的评估也是至关重要的。

评估绝缘子的主要目的是确定其继续使用的寿命和是否需要进行清洗或更换。

评估的方法包括色谱法、红外热成像法和纳米材料技术等。

色谱法通过采集绝缘子表面的颜色信息，利用颜色变化的程度来判定污秽程度。

红外热成像法是利用红外热成像仪对绝缘子进行扫描，通过热像仪捕捉到的热图来评估绝缘子的热状态，从而推测绝缘子的污秽程度。

纳米材料技术是使用纳米颗粒来清洁绝缘子表面，以达到去除污垢的目的。

在绝缘子污秽度检测与评估过程中，有一些主要的指标需要考虑。

首先是绝缘子表面的清洁度指标，其中最常用的是溶剂提取法、重量法和湿膜法。

其次是绝缘子的绝缘性能指标，包括绝缘阻值和绝缘损耗等。

此外，还要考虑其他因素，如环境因素（如湿度、温度和气候等），以及绝缘子的使用寿命和可靠性等。

绝缘子污秽度检测与评估的重要性不容忽视。

首先，合理评估绝缘子的污秽程度可以及时发现并解决潜在的安全隐患，避免事故的发生。

其次，通过定期检测和评估，可以合理制定清洗或更换绝缘子的计划，提高设备的可靠性和稳定性。

此外，及时清洗或更换绝缘子，能够降低电流漏电和绝缘击穿的概率，减少线路的能量损耗。

因此，绝缘子污秽度检测与评估对于确保高压输电线路的正常运行具有重要意义。

输电线路绝缘子泄漏电流在线监测系统应用研究为了对电力系统中的污闪事故进行预防，输电线路绝缘子泄漏电流在线监测系统设计显得十分重要。

本文对绝缘子泄漏电流在线监测系统内容进行总结，并从分机完成功能、监测分机硬件设计、泄漏电流信号处理、分机软件设计、专家软件功能五方面，论述了输电线路绝缘子泄漏电流在线监测系统的设计与应用。

标签：输电线路;泄漏电流;监测系统在实际输电线路运行过程中，可以借助于变压器将发电机发出的全部电能进行升压操作，之后借助于断路器等装置将其接入到输电线路之中。

一般来说，輸电线路中最为常见的两种形式为电缆线路和架空式输电线路。

在架空式输电线路运行过程中，绝缘子占据十分重要的位置，对于实际电路运行产生着巨大影响。

1.绝缘子泄漏电流在线监测系统内容1.1工作原理从之前的研究工作开展过程中可以看出，绝缘子表面泄漏电流I和污闪电压U之间存在密切关系，具体表达式如下：该式中，f代表绝缘子的形状系数;I代表绝缘子表面的泄漏电流，单位为mA;U代表污闪电压，单位为kV。

从之前的实践经验中可以看出，整个绝缘子表面泄漏电流最大值和污闪电压之间存在负幂指数关系。

所以说，人们可以借助于绝缘子表面泄漏电流情况，对绝缘子中的污闪电压值进行预测，帮助工作人员对线路实际运行情况进行全面掌握。

除此之外，工作人员还可以借助于实测泄漏电流和线路之中的实际运行电压情况，将绝缘子表面电导情况展示出来，并确定绝缘子表面的等值盐密。

1.2系统构成第一，前端传感系统。

整个前端系统主要包括电流传感器、相关接入模块等等，通过该系统作用，可以帮助工作人员对安装环境的温度和湿度进行了解，并将绝缘子泄漏电流值展示出来。

一般来说，电流传感器主要利用的是差分电阻分段测量原理，能够对0.1mA到5A范围内的泄漏电流尽心测量。

此时，传感器中的采样频率为5kHz，具体测量误差可以控制在3%以内。

第二，主机。

主机的构成主要包括数据处理模块、电源模块以及通信模块等等，主要作用就是将前端传感器测量得到的电流和温度等数据传递到后台检测维护平台上，所使用的传递技术为GPRS技术。

第35卷2007年6月云 南 电 力 技 术YUNNAN ELECTR I C POWER Vo l 35N o 3Jun 2007收稿日期:2007-04-01输电线路污秽绝缘子在线监测周 峰(云南省送变电工程公司,云南 昆明 650216)摘要:研究模糊报警模型在污秽绝缘子在线监测系统中的应用问题。

提出要提高报警的可靠性必须利用电晕电流、泄漏电流、温度、湿度与绝缘子污秽程度的非线性关系,进行报警。

关键词:污闪;绝缘子;在线监测系统;模糊报警中图分类号:TM21 文献标识码:B 文章编号:1006-7345(2007)03-0024-021 前言多年来我国污闪事故不断,一次污闪事故损失的电量可达几万至几千万k W h ,而间接损失更是无法估计,因此,开展污闪课题的研究有着重大的现实意义。

绝缘子运行状态的在线监测技术是实现输电线路由计划检修向状态检修的必然要求。

目前,国外的状态检修已由原来的低水平,局部的状态检修阶段,进入了由计算机管理的具有监测、判断、告警专家系统的高级阶段。

绝缘子在线监测技术正是顺应这一趋势,必将在输电线路由计划检修向状态检修的转变中发挥重要作用。

2 污闪的机理和监测特征量的选择2 1 污闪过程及机理1)绝缘子表面的染污过程;2)绝缘子表面污层湿润过程;3)干燥带形成和局部电弧发展过程;4)局部电弧发展贯穿两极过程。

2 2 污秽参数1)等值附盐密度是指绝缘子表面每c m 2的面积上附着的污秽中导电物质的含量所相当于N ac l 的含量,简称等值盐密度。

2)表面污层电导率(SPLC )是指污秽绝缘子表面每c m 2的电导。

以表面污层电导率为特征量在实际应用中还很难推广,一般多用于污闪机理和特性研究中作为特征参数。

3 模糊报警模型的建立1)在以往的在线监测系统中,一般都采用恒值报警模型。

所谓恒值报警,是指系统设定一个泄漏电流限值,若现场测得的泄漏电流值超过该限值,系统发出污秽报警。

2012年第36期中，臭氧、灰尘等）闪等故障。

据统计，的闪络，响，密度监测法、随着科技的发展，品，络，利用GSM、CDMA、测，大范围的推广应用。

测技术，和维护的成本，一、在线监测系统的设计高压输电线路绝缘子闪络在线监测系统由闪络电流传感器、信号处理单元、太阳能供电单元、无线通信网络单元组成，如图1所示。

太阳能充电储能系统保证了监测设备能够长时间运行，无线网络实现了故障发生时能够及时通知工作人员故障的原因及地点。

绝缘子发生闪络故障时，发生绝缘子击穿，引起电力系统对地的工频续流，造成短时间的工频接地故障。

输电线路接地杆塔流过较大的工频续流，能产生一个工频交流电磁场。

本文提出的监测系统利用电感线圈直接测量工频电磁场来识别绝缘子是否发生闪络。

这种故障定位方法简单、可靠，而且不依赖于任何测距算法，原理上没有故障定位误差。

一旦发生故障，监测装置会主动唤醒周边的其他监测装置，并发送故障数据信息，然后数据信息以“手牵手”接力的方式传送到数据汇集单元，最后汇聚节点通过GPRS 网关传输到监控中心。

如果中间某一个监测单元因故障不能实现“手牵手”通信链路，则监测单元会自动搜索周围其他良好的监测提取工频50Hz的工频信号为绝缘子在线监测系统提供了一定的科学数据，为识别和判断绝缘子闪络提供了可靠的保证。

为了尽可能多的获取信号中真实的数据和减少CPU处理数据的负担，本文采用 Butterworth有源低通模拟滤波器滤除信号中的300Hz以上的信号成分，如图2所示。

滤波器是通过RC滤波电路和相同比例放大电路的输电线路绝缘子闪络在线监测系统的研究董京胜 李 干摘要：针对传统输电线路绝缘子检测方法存在费时、费力、欠可靠等缺点，提出了一种实用的新型的绝缘子闪络在线监测系统。

该监测系统利用低功耗的MCU和无线射频模块通信，实现了绝缘子闪络的实时在线监测和状态检修，提高了电力系统供电的可靠性。

监测系统具有数据远传功能，通过GPRS、无线自组网解决了长距离信号采集传输的难题，降低了设备后期维护的成本。

目前国内采用的方法有：1、绝缘电阻法绝缘子在线检测过程中，绝缘电阻的测量是通过泄漏电流的测量得以实现的。

高压输电绝缘子一般采用结构简单、机械强度高、老化率低、串接成串后可在任意电压等级的输电线上使用的盘形悬式绝缘子组合而成，其等效电路可用RC串并联电路表示。

绝缘电阻法存在的问题并非完全在于电流的准确测量，它还取决于以下因素：（1）输电线路的电压变化直接影响到泄漏电流的大小，且电压变化引起的电流改变值在理论上足以与一至二个绝缘子劣化时的电流改变值相当。

（2）绝缘子的泄漏电流与其表面的污秽程度密切相关。

杆塔结构、绝缘子老化程度、绝缘子形状及天气状况，如温度、湿度，甚至风速风向对绝缘子泄漏电流的大小都有影响，因而泄漏电流值在正常情况下亦是一个随时间变化的量，存在一个如何正确判定绝缘子串是否存在劣质绝缘子，即如何确立判断标准的问题。

2、电场测量法高压线路上的合成绝缘子可简化为夹在两金属电极间的连续绝缘材料，绝缘子的伞裙对电场分布无影响。

在这个简化模型中，根据电场理论计算的电场强度和电势沿绝缘子轴向的变化曲线A在正常时光滑；当绝缘子存在导通性缺陷时，该处电位变为一常数，在相应的位置上有畸变，中间下陷，两端上升。

因此，测量合成绝缘子串的轴向电场分布可找出绝缘子的内绝缘导通性故障。

3、脉冲电流法所谓脉冲电流法就是通过测量绝缘子电晕脉冲电流的方法来判断绝缘子的绝缘状况，其原理是：存在劣质绝缘子的绝缘子串中，由于劣化绝缘子的绝缘电阻很低，它在绝缘子串中承担的电压也较小，于是其它正常绝缘子在绝缘子串上的承受电压必然明显大于正常情况时的承受电压，而因回路阻抗变小，绝缘子电晕现象的加剧，电晕脉冲电流必将变大。

根据线路上存在劣质绝缘子时电晕脉冲个数的增多、幅值增大的现象，利用宽频带电晕脉冲电流传感器套入杆塔接地引线取出电晕脉冲电流信号，通过一定的信号处理手段，从而达到在低压端检出不良绝缘子的目的。

绝缘子的检测与实验完整版The manuscript was revised on the evening of 2021电气与信息工程学院论文绝缘子的检测与实验摘要：经济、准确地检测绝缘子的方法对于保证输电线路的安全运行具有重要的意义。

介绍了目前检测绝缘子几种常用检测方法．综合评价了观察法、电场测量法、泄漏电流法、超声波检测法、红外测温法等优缺点随着对输电线路安全的日益重视，综合输电线路实时在线检测系统是绝缘子检测技术的主流发展趋势现有在线检测系统能否普遍应用的主要障碍是线路杆塔的数量巨大。

关键词：绝缘子；电量检测；电场法；泄漏电流法1、引言：输电线路的绝缘子是用来固定导体，使其保持电气性能的重要部件。

在电力系统运行中，其长期工作于强电场、机械应力、污秽及温湿度等共同构成的错综复杂的恶劣环境中，出现故障的几率很大．严重威胁电力系统的安全运行。

一般来说．绝缘子故障主要有以下几个方面：绝缘子内部出现裂缝、绝缘子表面破损、绝缘阻抗降低等。

近年来，国内外一直在努力探索绝缘子的在线检测方法并取得了一定的成就．探索出了观察法、泄漏电流法、电场测量法、红外测温法和紫外成像法等多种方法。

但不少方法仍存在测量工作量大、危险性高、设备造价高、测量不准确及抗干扰能力差等问题。

因此寻找一种经济、切实有效的绝缘子在线检测方法一直是国内外电力部门亟待解决的问题。

2、正文：1、绝缘子在线检测方法：绝缘子在线检测方法分为非电量检测法和电量检测法两类。

非电量检测法包括观察法、紫外成像法、超声波检测法、红外测温法、无线电波法和激光多普勒法等；电量检测法包括电场测量法、泄漏电流法和脉冲电流法等。

1．1 观察法、火花叉等传统检测方法观察法就是用高倍望远镜就近直接观察绝缘子．这是最原始的方法用这种方法可发现较明显的绝缘子表面缺陷．包括绝缘子伞裙受侵蚀变粗糙、外覆层侵蚀的沟槽和痕迹、绝缘伞裙闪络、伞裙或外覆层开裂、外覆层破碎、芯棒外露等。
