实验九实验报告(二)--一阶动态电路的响应测试

RC一阶电路的响应测试实验报告实验报告：RC一阶电路的响应测试一、实验目的：1.掌握RC一阶电路的响应特性；2.了解RC一阶电路的时间常数对电路响应的影响；3.学会使用示波器观察电路的动态响应。

二、实验原理：由于充电或放电需要一定的时间，电路的响应是有延迟的。

根据电容充电时间常数τ的不同，可以将RC电路分为快速响应和慢速响应两种情况。

电容C的充电或放电方程为：i(t) = C * dV(t) / dt根据Ohm's Law，电路中的电流和电压之间的关系为：V(t) = VR(t) + VC(t) = i(t) * R + V0 * exp(-t/τ)其中，VR(t)是电阻R上的电压，VC(t)是电容C上的电压，V0是电路初始电压，τ=C*R是电路的时间常数。

当输入信号为直流电压时，电路将会处于稳态，电容将保持充电或放电状态，直到与电源电压相等。

当输入信号为瞬态电压时，电路将会发生响应，电容充放电的过程导致电压变化。

三、实验器材和仪器：1.RC电路板；2.直流电源；3.示波器；4.电阻和电容。

四、实验步骤：1.将示波器的地线和信号触发线接地。

2.按照实际电路中的元件数值，在RC电路板上连接电阻和电容。

3.将示波器的一个探头连接到电阻两端，另一个探头连接到电容的一端。

4.打开直流电源，设定合适的电压大小，使电路处于稳定状态。

5.调整示波器的触发模式和触发电平，保证波形稳定可观察。

6.增加或减小直流电压，观察电路响应，并记录波形。

7.改变电阻或电容的数值，重复步骤6，观察并记录不同响应特性。

8.关闭直流电源和示波器，取下电路连接。

五、实验数据及结果：实验中，我们首先建立了一个由1000Ω电阻和0.1μF电容串联组成的RC电路。

然后，我们分别给电路输入不同幅值和时间常数的矩形波信号，观察电路的响应。

1.输入直流电压的稳态响应：当输入直流电压时，电路处于稳态，电容已经充电到与电源电压相等的电压值。

RC 一阶电路的响应测试实验目的1. 测定RC 一阶电路的零输入响应、零状态响应及完全响应。

2. 学习电路时间常数的测量方法。

3. 掌握有关微分电路和积分电路的概念。

4. 进一步学会用示波器观测波形。

1.t=0时在没有外加激励时，仅由t=0零时刻的非零初始状态引起的响应称为零输入响应称为，它取决于初始状态和电路特性（通过时间常数τ=RC 来体现），这种响应时随时间按指数规律衰减的。

在零初始状态时仅由在t 0时刻施加于电路的激励引起的响应称为零状态响应，它取决于外加激励和电路特性，这种响应是由零开始随时间按指数规律增长的。

线性动态电路的完全响应为零输入响应和零状态响应之和。

含有耗能元件的线性动态电路的完全响应也可以为暂态响应与稳态响应之和，实践中认为暂态响应在t=5τ时消失，电路进入稳态，在暂态还存在的这段时间就成为“过渡过程”。

2. 动态网络的过渡过程是十分短暂的单次变化过程。

要用普通示波器观察过渡过程和测量有关的参数，就必须使这种单次变化的过程重复出现。

为此，我们利用信号发生器输出的方波来模拟阶跃激励信号，即利用方波输出的上升沿作为零状态响应的正阶跃激励信号；利用方波的下降沿作为零输入响应的负阶跃激励信号。

只要选择方波的重复周期远大于电路的时间常数τ，那么电路在这样的方波序列脉冲信号的激励下，它的响应就和直流电接通与断开的过渡过程是基本相同的。

3. 时间常数τ的测定方法:用示波器测量零输入响应的波形如图9-1(b)所示。

根据一阶微分方程的求解得知u c ＝U m e -t/RC ＝U m e -t/τ。

当t ＝τ时，Uc(τ)＝0.368U m 。

此时所对应的时间就等于τ。

亦可用零状态响应波形增加到0.632U m 所对应的时间测得，如图9-1(c)所示。

(b) 零输入响应 (a) RC 一阶电路 (c) 零状态响应图 9-14. 微分电路和积分电路是RC 一阶电路中较典型的电路， 它对电路元件C τ τ参数和输入信号的周期有着特定的要求。

rc一阶电路的响应测试完整带答案实验报告实验报告RC一阶电路的响应测试实验报告祝金华PB15050984实验题目：RC一阶电路的响应测试实验目的1. 测定RC一阶电路的零输入响应、零状态响应及完全响应。

2. 学习电路时间常数的测量方法。

3. 掌握有关微分电路和积分电路的概念。

4. 进一步学会用示波器观测波形。

实验原理1. 动态网络的过渡过程是十分短暂的单次变化过程。

要用普通示波器观察过渡过程和测量有关的参数，就必须使这种单次变化的过程重复出现。

为此，我们利用信号发生器输出的方波来模拟阶跃激励信号，即利用方波输出的上升沿作为零状态响应的正阶跃激励信号；利用方波的下降沿作为零输入响应的负阶跃激励信号。

只要选择方波的重复周期远大于电路的时间常数τ，那么电路在这样的方波序列脉冲信号的激励下，它的响应就和直流电接通与断开的过渡过程是基本相同的。

2.图1(b)所示的RC 一阶电路的零输入响应和零状态响应分别按指数规律衰减和增长，其变化的快慢决定于电路的时间常数τ。

3. 时间常数τ的测定方法:用示波器测量零输入响应的波形如图1(a)所示。

根据一阶微分方程的求解得知uc＝Ume-t/RC＝Ume-t/。

当t＝τ时，Uc(τ)＝0.368Um。

τ此时所对应的时间就等于τ。

亦可用零状态响应波形增加到0.632 Um所对应的时间测得，如图1(c)所示。

(a) 零输入响应(b) RC一阶电路(c) 零状态响应图14. 微分电路和积分电路是RC一阶电路中较典型的电路，它对电路元件参数和输入信号的周期有着特定的要求。

一个简单的RC 串联电路，在方波序列脉冲的重复激励下，当满足τ＝RCT时（T为方波脉冲的重复周期），且由R两端的电压作为响应输2出，这就是一个微分电路。

因为此时电路的输出信号电压与输入信号电压的微分成正比。

如图2(a)所示。

利用微分电路可以将方波转变成尖脉冲。

(a) 微分电路(b) 积分电路图2若将图2（a）中的R与C位置调换一下，如图2（b）所示，由C两端的电压作为响应输出。

rc一阶电路的响应测试完整带答案实验报告实验报告RC一阶电路的响应测试实验报告祝金华PB15050984实验题目：RC一阶电路的响应测试实验目的1. 测定RC一阶电路的零输入响应、零状态响应及完全响应。

2. 学习电路时间常数的测量方法。

3. 掌握有关微分电路和积分电路的概念。

4. 进一步学会用示波器观测波形。

实验原理1. 动态网络的过渡过程是十分短暂的单次变化过程。

要用普通示波器观察过渡过程和测量有关的参数，就必须使这种单次变化的过程重复出现。

为此，我们利用信号发生器输出的方波来模拟阶跃激励信号，即利用方波输出的上升沿作为零状态响应的正阶跃激励信号；利用方波的下降沿作为零输入响应的负阶跃激励信号。

只要选择方波的重复周期远大于电路的时间常数τ，那么电路在这样的方波序列脉冲信号的激励下，它的响应就和直流电接通与断开的过渡过程是基本相同的。

2.图1(b)所示的RC 一阶电路的零输入响应和零状态响应分别按指数规律衰减和增长，其变化的快慢决定于电路的时间常数τ。

3. 时间常数τ的测定方法:用示波器测量零输入响应的波形如图1(a)所示。

根据一阶微分方程的求解得知uc＝Ume-t/RC＝Ume-t/。

当t＝τ时，Uc(τ)＝0.368Um。

τ此时所对应的时间就等于τ。

亦可用零状态响应波形增加到0.632 Um所对应的时间测得，如图1(c)所示。

(a) 零输入响应(b) RC一阶电路(c) 零状态响应图14. 微分电路和积分电路是RC一阶电路中较典型的电路，它对电路元件参数和输入信号的周期有着特定的要求。

一个简单的RC 串联电路，在方波序列脉冲的重复激励下，当满足τ＝RCT时（T为方波脉冲的重复周期），且由R两端的电压作为响应输2出，这就是一个微分电路。

因为此时电路的输出信号电压与输入信号电压的微分成正比。

如图2(a)所示。

利用微分电路可以将方波转变成尖脉冲。

(a) 微分电路(b) 积分电路图2若将图2（a）中的R与C位置调换一下，如图2（b）所示，由C两端的电压作为响应输出。

一阶电路的响应测试实验报告一、实验目的本次实验的主要目的是深入理解一阶电路的响应特性，包括零输入响应、零状态响应和全响应，并通过实际测量和数据分析来验证相关理论知识。

二、实验原理一阶电路是指只含有一个储能元件（电感或电容）的线性电路。

在一阶电路中，根据电路的初始状态和外加激励的不同，可以产生不同的响应。

零输入响应是指在没有外加激励的情况下，仅由电路的初始储能所引起的响应。

对于由电阻和电容组成的一阶 RC 电路，当电容初始电压为＼（U_0\），放电过程中电容电压＼（u_C(t)＼）随时间的变化规律为＼（u_C(t) ＝ U_0 e^｛＼frac{t}｛RC}｝＼）。

零状态响应是指在电路初始储能为零的情况下，仅由外加激励所引起的响应。

对于一阶 RC 电路，在充电过程中，电容电压＼（u_C(t)＼）随时间的变化规律为＼（u_C(t) ＝ U(1 e^｛＼frac{t}｛RC}｝）＼），其中＼（U\）为外加电源的电压。

全响应则是电路的初始储能和外加激励共同作用所产生的响应，可以看作零输入响应和零状态响应的叠加。

三、实验设备与器材1、示波器2、信号发生器3、电阻、电容4、实验面包板5、导线若干四、实验步骤1、按照实验电路图在面包板上搭建一阶 RC 电路，选择合适的电阻值＼（R\）和电容值＼（C\）。

2、首先进行零输入响应测试。

给电容充电至一定电压＼（U_0\），然后断开电源，用示波器观察并记录电容电压＼（u_C(t)＼）随时间的变化曲线。

3、接着进行零状态响应测试。

将电容放电至零初始状态，然后接通电源，用示波器观察并记录电容电压＼（u_C(t)＼）随时间的上升曲线。

4、最后进行全响应测试。

给电容充电至某一初始电压，然后接通电源，观察并记录电容电压＼（u_C(t)＼）的变化曲线。

五、实验数据记录与处理1、零输入响应记录的电容电压下降曲线显示，在初始时刻电容电压为＼（U_0 ＝ 5V\），经过一段时间后，电压逐渐下降。

一阶电路动态响应实验报告一、实验报告概述一阶电路动态响应这个实验啊，可有意思啦。

这就像是探索电路世界里的一个小秘密一样。

咱这个实验呢，就是要看看电路在不同的初始条件下，它是怎么随着时间变化而做出反应的。

这就好比是观察一个小生物，看它在不同环境里是怎么生存的。

二、实验目标1. 我们要搞清楚一阶电路动态响应的特点。

就像是认识一个新朋友，要知道他的脾气秉性一样。

2. 学会用实验仪器来测量相关的数据。

这就像是厨师要学会用锅碗瓢盆做出美味佳肴一样。

3. 能够根据实验数据画出准确的响应曲线。

这曲线就像是这个电路的一张画像，能让我们一眼看出它的变化情况。

三、实验重点和难点1. 重点准确连接电路。

这就像是搭积木，每一块都要放对位置，不然整个电路就没法正常工作啦。

正确读取实验仪器的数据。

这数据可不能读错呀，读错了就像认错了路，会把我们带偏的。

2. 难点理解动态响应的概念。

这个概念有点抽象呢，就像雾里看花，要费点功夫才能看清楚。

对实验中出现的误差进行分析。

误差就像调皮的小捣蛋鬼，要找出它是从哪里冒出来的可不容易。

四、实验方法1. 我们采用的是实验测量法。

就像探险家拿着地图和工具去探索未知的地方一样，我们拿着仪器去测量电路的各种参数。

2. 还有对比法。

把不同条件下的实验结果进行对比，就像比较两个苹果，看哪个更甜一样。

五、实验过程1. 电路连接首先把电源、电阻、电容这些元件都拿出来。

就像准备食材一样，要把做菜的材料都准备好。

然后按照电路图小心翼翼地连接起来。

这时候要特别小心，就像走钢丝一样，一步都不能错。

我会跟同学们说：“同学们啊，这电路连接就像搭乐高积木，每个零件都有它的位置，可不能乱放哦。

”要是有同学接错了，我会笑着说：“哎呀，这个小零件跑错地方啦，咱们把它送回正确的家吧。

”2. 数据测量打开电源之后呢，我们就用仪器开始测量电压和电流啦。

这时候要眼睛紧紧盯着仪器的显示屏，就像小侦探在寻找线索一样。

我会提醒同学们：“大家的眼睛要像老鹰一样锐利哦，别错过任何一个数据。

实验报告祝金华PB15050984实验题目：RC 一阶电路的响应测试 实验目的1. 测定RC 一阶电路的零输入响应、零状态响应及完全响应。

2. 学习电路时间常数的测量方法。

3. 掌握有关微分电路和积分电路的概念。

4. 进一步学会用示波器观测波形。

实验原理1. 动态网络的过渡过程是十分短暂的单次变化过程。

要用普通示波器观察过渡过程和测量有关的参数，就必须使这种单次变化的过程重复出现。

为此，我们利用信号发生器输出的方波来模拟阶跃激励信号，即利用方波输出的上升沿作为零状态响应的正阶跃激励信号；利用方波的下降沿作为零输入响应的负阶跃激励信号。

只要选择方波的重复周期远大于电路的时间常数τ，那么电路在这样的方波序列脉冲信号的激励下，它的响应就和直流电接通与断开的过渡过程是基本相同的。

2.图1(b)所示的 RC 一阶电路的零输入响应和零状态响应分别按指数规律衰减和增长，其变化的快慢决定于电路的时间常数τ。

3. 时间常数τ的测定方法:用示波器测量零输入响应的波形如图1(a)所示。

根据一阶微分方程的求解得知u c ＝U m e -t/RC ＝U m e -t/τ。

当t ＝τ时，Uc(τ)＝0.368U m 。

此时所对应的时间就等于τ。

亦可用零状态响应波形增加到0.632 U m 所对应的时间测得，如图1(c)所示。

(a) 零输入响应 (b) RC 一阶电路 (c) 零状态响应图 14. 微分电路和积分电路是RC 一阶电路中较典型的电路， 它对电路元件参数和输入信号的周期有着特定的要求。

一个简单的 RC 串联电路， 在方波序列脉冲的重复激励下，当满足τ＝RC<<2T时（T 为方波脉冲的重复周期），且由R 两端的电压作为响应输出，这就是一个微分电路。

因为此时电路的输出信号电压与输入信号电压的微分成正比。

如图2(a)所示。

利用微分电路可以将方波转变成尖脉冲。

(a) 微分电路 (b) 积分电路图2若将图2（a ）中的R 与C 位置调换一下，如图2（b ）所示，由 C 两端的电压作为响应输出。

实验报告祝金华PB15050984实验题目：RC 一阶电路的响应测试 实验目的1. 测定RC 一阶电路的零输入响应、零状态响应及完全响应。

2. 学习电路时间常数的测量方法。

3. 掌握有关微分电路和积分电路的概念。

4. 进一步学会用示波器观测波形。

实验原理1. 动态网络的过渡过程是十分短暂的单次变化过程。

要用普通示波器观察过渡过程和测量有关的参数，就必须使这种单次变化的过程重复出现。

为此，我们利用信号发生器输出的方波来模拟阶跃激励信号，即利用方波输出的上升沿作为零状态响应的正阶跃激励信号；利用方波的下降沿作为零输入响应的负阶跃激励信号。

只要选择方波的重复周期远大于电路的时间常数τ，那么电路在这样的方波序列脉冲信号的激励下，它的响应就和直流电接通与断开的过渡过程是基本相同的。

2.图1(b)所示的 RC 一阶电路的零输入响应和零状态响应分别按指数规律衰减和增长，其变化的快慢决定于电路的时间常数τ。

3. 时间常数τ的测定方法:用示波器测量零输入响应的波形如图1(a)所示。

根据一阶微分方程的求解得知u c ＝U m e -t/RC ＝U m e -t/τ。

当t ＝τ时，Uc(τ)＝0.368U m 。

此时所对应的时间就等于τ。

亦可用零状态响应波形增加到0.632 U m 所对应的时间测得，如图1(c)所示。

(a) 零输入响应 (b) RC 一阶电路 (c) 零状态响应图 14. 微分电路和积分电路是RC 一阶电路中较典型的电路， 它对电路元件参数和输入信号的周期有着特定的要求。

一个简单的 RC 串联电路， 在方波序列脉冲的重复激励下，当满足τ＝RC<<2T时（T 为方波脉冲的重复周期），且由R 两端的电压作为响应输出，这就是一个微分电路。

因为此时电路的输出信号电压与输入信号电压的微分成正比。

如图2(a)所示。

利用微分电路可以将方波转变成尖脉冲。

(a) 微分电路 (b) 积分电路图2若将图2（a ）中的R 与C 位置调换一下，如图2（b ）所示，由 C 两端的电压作为响应输出。

一个简单的RC串联电路，在方波序列脉冲的重复激励下若满足t=RC<<T/2时(T为方波脉冲的重复周期)，且由R两端的电压作为响应输出，则该电路就是一个微分电路。

此时电路的输出电压up与输入电压u的微分成正比。

如图(4)所示。

利用微分电路可以将方波转变成尖脉冲。

若将R与C位置调换一-下，如图(5)所示，由电容C两端的电压作为输出，且当电路的参数满足τ= RC> > T/2, 则该RC电路称为积分电路。

因为此时电路的输出电压uc与输入电压ui的积分成正比。

利用积分电路可以将方波转变成三角波。

三. 实验设备电阻，周期方波激励，电容四. 实验内容及数据4.1 调节示波器输出电压为5Vpp、f=2KHz的方波。

4.2 令R= 1KQ，C= 0.01μF，组成如图(4)所示的微分电路。

在同样的方波激励信号作用下，观测并描绘响应的波形，测定时间常数τ。

分别减小R或C的值，定性地观察对响应的影响。

4.2.1图像：4.2.2测定时间常数τ：由实验原理可知，当时，,对图像测量可知由图像测量得τ=10.14.2.3.1减小R至500Ω：由图像可知τ小于10，τ随着R减小而减小4.2.3.2 减小C至5nF：由图像可知τ小于10，τ随着C减小而减小4.3令R= 1KQ，C= 0.033μF，组成如图(5)所示的积分电路。

观察并描绘响应的波形，测定时间常数τ。

分别增大R或C的值，定性地观察对响应的影响。

4.3.1 图像：4.3.2测定时间常数τ：由实验原理可知，当时，,对图像测量可知由图像测量得τ=324.3.3.1减小R至500Ω：由图像可知τ小于32，τ随着R减小而减小4.3.3.2 减小C至15nF：由图像可知τ小于32，τ随着C减小而减小。

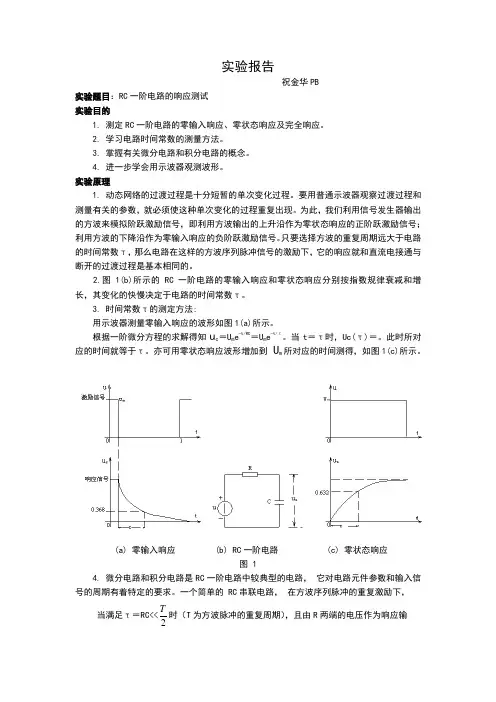

实验报告祝金华PB实验题目：RC 一阶电路的响应测试 实验目的1. 测定RC 一阶电路的零输入响应、零状态响应及完全响应。

2. 学习电路时间常数的测量方法。

3. 掌握有关微分电路和积分电路的概念。

4. 进一步学会用示波器观测波形。

实验原理1. 动态网络的过渡过程是十分短暂的单次变化过程。

要用普通示波器观察过渡过程和测量有关的参数，就必须使这种单次变化的过程重复出现。

为此，我们利用信号发生器输出的方波来模拟阶跃激励信号，即利用方波输出的上升沿作为零状态响应的正阶跃激励信号；利用方波的下降沿作为零输入响应的负阶跃激励信号。

只要选择方波的重复周期远大于电路的时间常数τ，那么电路在这样的方波序列脉冲信号的激励下，它的响应就和直流电接通与断开的过渡过程是基本相同的。

2.图1(b)所示的 RC 一阶电路的零输入响应和零状态响应分别按指数规律衰减和增长，其变化的快慢决定于电路的时间常数τ。

3. 时间常数τ的测定方法:用示波器测量零输入响应的波形如图1(a)所示。

根据一阶微分方程的求解得知u c ＝U m e-t/RC＝U m e-t/τ。

当t ＝τ时，Uc(τ)＝。

此时所对应的时间就等于τ。

亦可用零状态响应波形增加到 U m 所对应的时间测得，如图1(c)所示。

(a) 零输入响应 (b) RC 一阶电路 (c) 零状态响应图 14. 微分电路和积分电路是RC 一阶电路中较典型的电路， 它对电路元件参数和输入信号的周期有着特定的要求。

一个简单的 RC 串联电路， 在方波序列脉冲的重复激励下，当满足τ＝RC<<2T时（T 为方波脉冲的重复周期），且由R 两端的电压作为响应输出，这就是一个微分电路。

因为此时电路的输出信号电压与输入信号电压的微分成正比。

如图2(a)所示。

利用微分电路可以将方波转变成尖脉冲。

(a) 微分电路 (b) 积分电路图2若将图2（a ）中的R 与C 位置调换一下，如图2（b ）所示，由 C 两端的电压作为响应输出。

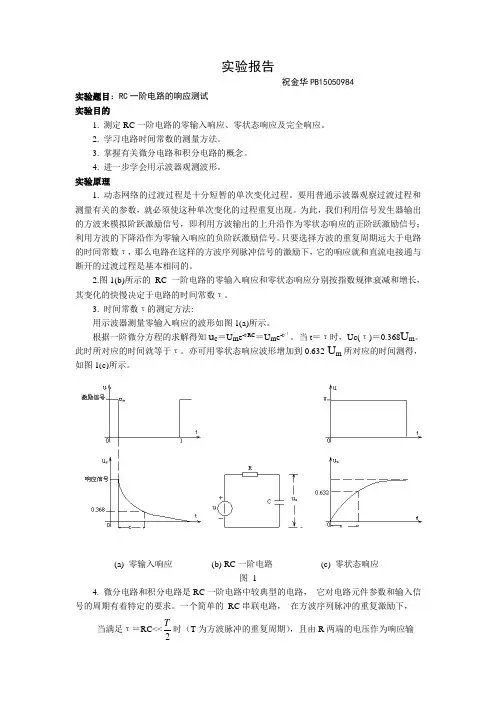

实验报告祝金华PB15050984实验题目：RC一阶电路的响应测试实验目的1. 测定RC一阶电路的零输入响应、零状态响应及完全响应。

2. 学习电路时间常数的测量方法。

3. 掌握有关微分电路和积分电路的概念。

4. 进一步学会用示波器观测波形。

实验原理1. 动态网络的过渡过程是十分短暂的单次变化过程。

要用普通示波器观察过渡过程和测量有关的参数，就必须使这种单次变化的过程重复出现。

为此，我们利用信号发生器输出的方波来模拟阶跃激励信号，即利用方波输出的上升沿作为零状态响应的正阶跃激励信号；利用方波的下降沿作为零输入响应的负阶跃激励信号。

只要选择方波的重复周期远大于电路的时间常数τ，那么电路在这样的方波序列脉冲信号的激励下，它的响应就和直流电接通与断开的过渡过程是基本相同的。

2.图1(b)所示的 RC 一阶电路的零输入响应和零状态响应分别按指数规律衰减和增长，其变化的快慢决定于电路的时间常数τ。

3. 时间常数τ的测定方法:用示波器测量零输入响应的波形如图1(a)所示。

根据一阶微分方程的求解得知u c＝U m e-t/RC＝U m e-t/τ。

当t＝τ时，Uc(τ)＝0.368U m。

此时所对应的时间就等于τ。

亦可用零状态响应波形增加到0.632 U m所对应的时间测得，如图1(c)所示。

(a) 零输入响应 (b) RC一阶电路 (c) 零状态响应图 14. 微分电路和积分电路是RC一阶电路中较典型的电路，它对电路元件参数和输入信号的周期有着特定的要求。

一个简单的 RC 串联电路， 在方波序列脉冲的重复激励下，当满足τ＝RC<<2T 时（T 为方波脉冲的重复周期），且由R 两端的电压作为响应输出，这就是一个微分电路。

因为此时电路的输出信号电压与输入信号电压的微分成正比。

如图2(a)所示。

利用微分电路可以将方波转变成尖脉冲。

(a) 微分电路 (b) 积分电路图2若将图2（a ）中的R 与C 位置调换一下，如图2（b ）所示，由 C 两端的电压作为响应输出。

一阶动态电路响应实验报告一阶动态电路响应实验报告引言：动态电路是电子学中的基础实验之一，通过对电路中的电流和电压的变化进行观察和分析，可以更好地理解电路的特性和响应。

本实验旨在研究一阶动态电路的响应特性，通过实验数据的分析，探索电路中的电流和电压的变化规律。

实验目的：1. 研究一阶动态电路的响应特性。

2. 掌握实验仪器的使用方法，如示波器、信号发生器等。

3. 学习数据采集和分析的方法。

实验原理：一阶动态电路是由电容和电阻组成的简单电路，其特点是电流和电压的变化具有指数衰减的趋势。

当电路中的电容充电或放电时，电流和电压的变化可以用指数函数来描述。

实验步骤：1. 搭建一阶动态电路实验电路，包括电容、电阻和信号发生器。

2. 将示波器连接到电路中，用于观察电流和电压的变化。

3. 设置信号发生器的频率和振幅，观察电路中电流和电压的响应。

4. 记录实验数据，包括电流和电压的变化情况。

5. 对实验数据进行分析，绘制电流和电压的变化曲线。

实验结果与分析：根据实验数据，我们可以得到一阶动态电路中电流和电压的变化曲线。

通过观察和分析曲线，我们可以得出以下结论：1. 在电容充电时，电流和电压的变化呈指数衰减的趋势，随着时间的增加，电流和电压逐渐趋于稳定。

2. 在电容放电时，电流和电压的变化也呈指数衰减的趋势，但是其衰减速度比充电时要快。

3. 电容的充电和放电时间常数与电阻和电容的数值有关，可以通过实验数据计算得出。

实验结论：通过本次实验，我们研究了一阶动态电路的响应特性，了解了电容充电和放电过程中电流和电压的变化规律。

实验结果表明，一阶动态电路中的电流和电压变化可以用指数函数来描述，而电容的充放电时间常数与电阻和电容的数值有关。

实验总结：本次实验通过实际操作和数据分析，深入理解了一阶动态电路的响应特性。

同时，我们也掌握了实验仪器的使用方法，如示波器和信号发生器。

通过实验的过程，我们不仅加深了对电路特性的理解，还培养了数据采集和分析的能力。

实验报告祝金华PB15050984实验题目：RC一阶电路的响应测试实验目的1. 测定RC一阶电路的零输入响应、零状态响应及完全响应。

2. 学习电路时间常数的测量方法。

3. 掌握有关微分电路和积分电路的概念。

4. 进一步学会用示波器观测波形。

实验原理1. 动态网络的过渡过程是十分短暂的单次变化过程。

要用普通示波器观察过渡过程和测量有关的参数，就必须使这种单次变化的过程重复出现。

为此，我们利用信号发生器输出的方波来模拟阶跃激励信号，即利用方波输出的上升沿作为零状态响应的正阶跃激励信号；利用方波的下降沿作为零输入响应的负阶跃激励信号。

只要选择方波的重复周期远大于电路的时间常数τ，那么电路在这样的方波序列脉冲信号的激励下，它的响应就和直流电接通与断开的过渡过程是基本相同的。

2.图1(b)所示的 RC 一阶电路的零输入响应和零状态响应分别按指数规律衰减和增长，其变化的快慢决定于电路的时间常数τ。

3. 时间常数τ的测定方法:用示波器测量零输入响应的波形如图1(a)所示。

根据一阶微分方程的求解得知uc ＝Ume-t/RC＝Ume-t/τ。

当t＝τ时，Uc(τ)＝0.368Um。

此时所对应的时间就等于τ。

亦可用零状态响应波形增加到0.632 Um所对应的时间测得，如图1(c)所示。

(a) 零输入响应 (b) RC 一阶电路 (c) 零状态响应图 14. 微分电路和积分电路是RC 一阶电路中较典型的电路， 它对电路元件参数和输入信号的周期有着特定的要求。

一个简单的 RC 串联电路， 在方波序列脉冲的重复激励下，当满足τ＝RC<<2T时（T 为方波脉冲的重复周期），且由R 两端的电压作为响应输 出，这就是一个微分电路。

因为此时电路的输出信号电压与输入信号电压的微分成正比。

如图2(a)所示。

利用微分电路可以将方波转变成尖脉冲。

(a) 微分电路 (b) 积分电路图2若将图2（a ）中的R 与C 位置调换一下，如图2（b ）所示，由 C 两端的电压作为响应输出。

实验报告祝金华PB实验题目：RC一阶电路的响应测试实验目的1. 测定RC一阶电路的零输入响应、零状态响应及完全响应。

2. 学习电路时间常数的测量方法。

3. 掌握有关微分电路和积分电路的概念。

4. 进一步学会用示波器观测波形。

实验原理1. 动态网络的过渡过程是十分短暂的单次变化过程。

要用普通示波器观察过渡过程和测量有关的参数，就必须使这种单次变化的过程重复出现。

为此，我们利用信号发生器输出的方波来模拟阶跃激励信号，即利用方波输出的上升沿作为零状态响应的正阶跃激励信号；利用方波的下降沿作为零输入响应的负阶跃激励信号。

只要选择方波的重复周期远大于电路的时间常数τ，那么电路在这样的方波序列脉冲信号的激励下，它的响应就和直流电接通与断开的过渡过程是基本相同的。

2.图1(b)所示的 RC 一阶电路的零输入响应和零状态响应分别按指数规律衰减和增长，其变化的快慢决定于电路的时间常数τ。

3. 时间常数τ的测定方法:用示波器测量零输入响应的波形如图1(a)所示。

根据一阶微分方程的求解得知uc ＝Ume-t/RC＝Ume-t/τ。

当t＝τ时，Uc(τ)＝。

此时所对应的时间就等于τ。

亦可用零状态响应波形增加到 Um所对应的时间测得，如图1(c)所示。

(a) 零输入响应 (b) RC 一阶电路 (c) 零状态响应图 14. 微分电路和积分电路是RC 一阶电路中较典型的电路， 它对电路元件参数和输入信号的周期有着特定的要求。

一个简单的 RC 串联电路， 在方波序列脉冲的重复激励下，当满足τ＝RC<<2T时（T 为方波脉冲的重复周期），且由R 两端的电压作为响应输 出，这就是一个微分电路。

因为此时电路的输出信号电压与输入信号电压的微分成正比。

如图2(a)所示。

利用微分电路可以将方波转变成尖脉冲。

(a) 微分电路 (b) 积分电路图2若将图2（a ）中的R 与C 位置调换一下，如图2（b ）所示，由 C 两端的电压作为响应输出。

一阶动态电路响应实验报告-回复本个实验通过测试电路中的电压变化来研究一阶动态电路响应的特性。

在试验中，我们使用了一个RC 电路作为模型来研究电路中的电压变化，通过测量过渡过程中的电压变化和时间，进一步确定电路的时间常数和响应特性。

通过实验数据的分析，我们得出了电路的时间常数和阶跃响应曲线。

【关键词】一阶动态电路、响应特性、时间常数、阶跃响应曲线【实验目的】1. 了解一阶动态电路的基本原理和特性。

2. 掌握一阶动态电路的测试方法。

3. 通过实验验证一阶动态电路的时间常数和响应特性。

【实验原理】1. 一阶动态电路的基本原理一阶动态电路是一种简单的电路，它包含一个电阻和一个电容器。

电容器可以存储电能，电阻可让电容器内的电压平稳地释放。

该电路的特性是，当电路上有电压变化时，电容器内储存的电能会在一段时间内逐渐释放，直到电容器内的电荷完全消耗。

2. 一阶动态电路的响应特性一阶动态电路的响应特性可以通过两个参数来描述：时间常数和阶跃响应曲线。

时间常数是指电路中电容器放电至原电压的63.2% 所需的时间。

阶跃响应曲线则是电路输入突变信号时输出电压随时间的变化曲线。

【实验器材】示波器1 台、函数信号发生器1 台、电源1 台、电阻箱1 台、电容器1 台、万用表1 台【实验步骤】1. 按图1 连接RC 电路。

2. 将示波器和函数信号发生器分别接入电路。

3. 在函数信号发生器上设置一个方波信号，其幅度为5V，频率为1kHz。

4. 打开电源并调整函数信号发生器的幅度和频率，使得输入信号的幅度和频率符合实验要求。

5. 用示波器观察电路的输入和输出波形，并记录数据。

6. 分析数据，并绘制阶跃响应曲线。

7. 根据数据计算电路的时间常数，并与实验值进行比较。

【实验数据】时间(ms) 电压(V)0 0.000.2 0.400.4 1.000.6 2.800.8 3.801.0 4.00【数据分析】通过实验测量结果，我们可以得到该电路的阶跃响应曲线（如图2 所示）。

一阶电路响应实验报告
实验目的：
本实验的目的是通过实验验证一阶电路的响应特性，并研究RC电路对输入信号的时域和频域响应。

实验原理：
一阶RC电路是由一个电阻和一个电容组成的简单电路。

当电路接入输入信号时，电容会在一段时间内充电或放电，从而产生电压响应。

该电压响应可以用一阶微分方程来描述，其数学模型为V(t) = V0 * (1 - e^(-t/RC))，其中V(t)为电容电压，V0为电容的初始电压，t 为时间，R为电阻值，C为电容值。

实验步骤：
1. 将电路连接好，包括电源、电阻、电容和示波器。

2. 设置示波器的触发方式和时间基准，使其能够正常显示电压波形。

3. 调节信号发生器，输入一个方波或正弦波信号，并调整频率和幅度。

4. 观察示波器上的电压响应波形，并记录下相关数据。

实验结果与分析：
根据实验数据和观察结果，可以得到一些结论：
1. 当输入信号频率较低时，电容能够完全充放电，电压响应呈指数
衰减。

2. 当输入信号频率增加时，电容电压的响应开始出现滞后，幅度减小。

3. 当输入信号频率很高时，电容几乎无法充放电，电压响应接近于零。

结论：
本实验验证了一阶RC电路的响应特性，实验结果与理论模型相符。

通过该实验，我们对一阶电路的响应特性有了更深入的了解，并且了解到电阻和电容对电路响应的影响。

这对于电路设计和信号处理有着重要的意义。

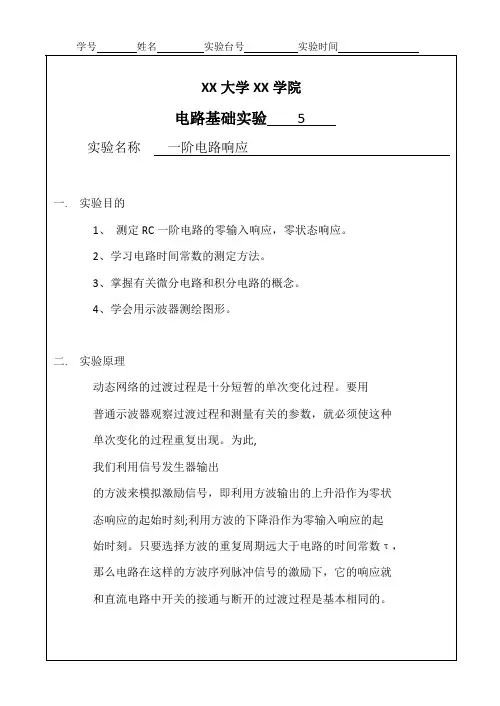

实验报告-RC一阶电路的响应测试实验报告祝金华PB15050984实验题目：RC 一阶电路的响应测试 实验目的1. 测定RC 一阶电路的零输入响应、零状态响应及完全响应。

2. 学习电路时间常数的测量方法。

3. 掌握有关微分电路和积分电路的概念。

4. 进一步学会用示波器观测波形。

实验原理1. 动态网络的过渡过程是十分短暂的单次变化过程。

要用普通示波器观察过渡过程和测量有关的参数，就必须使这种单次变化的过程重复出现。

为此，我们利用信号发生器输出的方波来模拟阶跃激励信号，即利用方波输出的上升沿作为零状态响应的正阶跃激励信号；利用方波的下降沿作为零输入响应的负阶跃激励信号。

只要选择方波的重复周期远大于电路的时间常数τ，那么电路在这样的方波序列脉冲信号的激励下，它的响应就和直流电接通与断开的过渡过程是基本相同的。

2.图1(b)所示的 RC 一阶电路的零输入响应和零状态响应分别按指数规律衰减和增长，其变化的快慢决定于电路的时间常数τ。

3. 时间常数τ的测定方法:用示波器测量零输入响应的波形如图1(a)所示。

根据一阶微分方程的求解得知u c ＝U m e -t/RC＝U m e -t/τ。

当t ＝τ时，Uc(τ)＝0.368U m 。

此时所对应的时间就等于τ。

亦可用零状态响应波形增加到0.632 U m 所对应的时间测得，如图1(c)所示。

(a) 零输入响应 (b) RC 一阶电路 (c) 零状态响应图 14. 微分电路和积分电路是RC 一阶电路中较典型的电路， 它对电路元件参数和输入信号的周期有着特定的要求。

一个简单的 RC 串联电路， 在方波序列脉冲的重复激励下， 当满足τ＝RC<<2T 时（T 为方波脉冲的重复周期），且由R 两端的电压作为响应输出，这就是一个微分电路。

因为此时电路的输出信号电压与输入信号电压的微分成正比。

如图2(a)所示。

利用微分电路可以将方波转变成尖脉冲。

(a) 微分电路(b) 积分电路图2 若将图2（a ）中的R 与C 位置调换一下，如图2（b ）所示，由 C 两端的电压作为响应输出。

一阶电路和二阶电路的动态响应实验报告
一、实验仪器及准备
1、实验仪器：实验装置有示波器、仪表比较电路、模拟可变电阻、电子电路实验板和电池等。

2、实验配件：可变电阻、电容、电阻、NPN 半导体二极管、PNP 半导体三极管。

二、实验目的
通过电子电路实验板和示波器，研究二阶电路的动态响应，了解一阶和二阶电路的差异，观察不同电路的调节响应特性。

三、实验步骤
1、准备好相关电子零件，并在实验板上按照实验图示连接电路；
2、调整模拟可变电阻连接示波器，使其和电路产生联系；
3、接通电源，操作电路，观看示波器显示信号波形；
4、调节模拟可变电阻，改变参数，观察响应特性，记录比较数据；
四、实验结果及分析
1、调节可变电阻调整电路参数后，观察一阶和二阶电路的动态响应，可以发现二阶响应有比一阶高得多的响应速度和抑制程度；
2、当电源电压发生变化时，一阶电路只有一条响应曲线，而二阶电路则有两条响应曲线；
3、一阶电路的相应是线性的，而二阶电路的相应是线性加指数函数；
4、一阶电路响应不灵敏，而二阶电路灵敏度高；
五、实验结论
一阶电路适合于对低频信号的检测和处理，而二阶电路可以拨错并有效抑制非线性信号的出现。

在示波技术中，二阶电路比一阶电路更具响应灵敏度。

二．RC 一阶电路的响应测试一、实验目的1. 测定RC 一阶电路的零输入响应、零状态响应及完全响应。

2. 学习电路时间常数的测量方法。

3. 掌握有关微分电路和积分电路的概念。

4. 进一步学会用示波器观测波形。

二、原理说明1. 电路中某时刻的电感电流和电容电压称为该时刻的电路状态。

t=0时电感的初始电流i L （0）和电容电压u c （0）称为电路的初始状态。

在没有外加激励时，仅由t=0零时刻的非零初始状态引起的响应称为零输入响应称为，它取决于初始状态和电路特性（通过时间常数τ=RC 来体现），这种响应时随时间按指数规律衰减的。

在零初始状态时仅由在t 0时刻施加于电路的激励引起的响应称为零状态响应，它取决于外加激励和电路特性，这种响应是由零开始随时间按指数规律增长的。

线性动态电路的完全响应为零输入响应和零状态响应之和。

含有耗能元件的线性动态电路的完全响应也可以为暂态响应与稳态响应之和，实践中认为暂态响应在t=5τ时消失，电路进入稳态，在暂态还存在的这段时间就成为“过渡过程”。

2. 动态网络的过渡过程是十分短暂的单次变化过程。

要用普通示波器观察过渡过程和测量有关的参数，就必须使这种单次变化的过程重复出现。

为此，我们利用信号发生器输出的方波来模拟阶跃激励信号，即利用方波输出的上升沿作为零状态响应的正阶跃激励信号；利用方波的下降沿作为零输入响应的负阶跃激励信号。

只要选择方波的重复周期远大于电路的时间常数τ，那么电路在这样的方波序列脉冲信号的激励下，它的响应就和直流电接通与断开的过渡过程是基本相同的。

3. 时间常数τ的测定方法:用示波器测量零输入响应的波形如图9-1(b)所示。

根据一阶微分方程的求解得知u c ＝U m e -t/RC ＝U m e -t/τ。

当t ＝τ时，Uc(τ)＝0.368U m 。

此时所对应的时间就等于τ。

亦可用零状态响应波形增加到0.632U m 所对应的时间测得，如图9-1(c)所示。
