桥梁检测基本知识教学内容

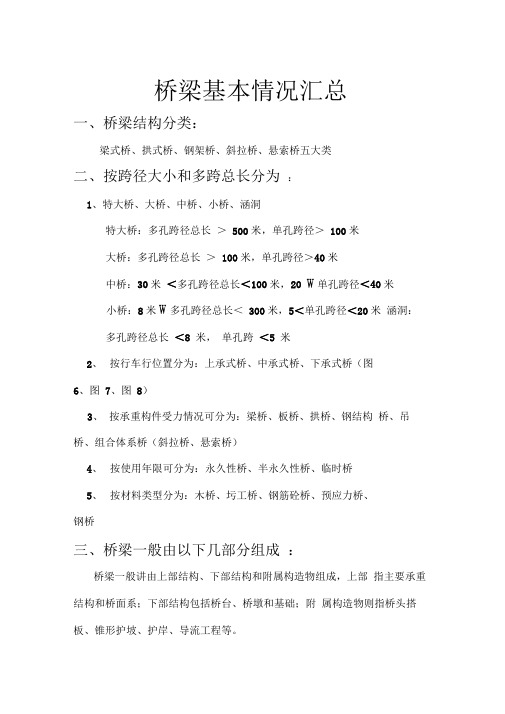

桥梁基本情况汇总一、桥梁结构分类：梁式桥、拱式桥、钢架桥、斜拉桥、悬索桥五大类二、按跨径大小和多跨总长分为：1、特大桥、大桥、中桥、小桥、涵洞特大桥：多孔跨径总长＞500米，单孔跨径＞100米大桥：多孔跨径总长＞100米，单孔跨径＞40米中桥：30米＜多孔跨径总长＜100米，20 W单孔跨径＜40米小桥：8米W多孔跨径总长＜300米，5＜单孔跨径＜20米涵洞：多孔跨径总长＜8 米，单孔跨＜5 米2、按行车行位置分为：上承式桥、中承式桥、下承式桥（图6、图7、图8）3、按承重构件受力情况可分为：梁桥、板桥、拱桥、钢结构桥、吊桥、组合体系桥（斜拉桥、悬索桥）4、按使用年限可分为：永久性桥、半永久性桥、临时桥5、按材料类型分为：木桥、圬工桥、钢筋砼桥、预应力桥、钢桥三、桥梁一般由以下几部分组成：桥梁一般讲由上部结构、下部结构和附属构造物组成，上部指主要承重结构和桥面系；下部结构包括桥台、桥墩和基础；附属构造物则指桥头搭板、锥形护坡、护岸、导流工程等。

是支承桥跨结构并将恒载和车辆等活载传至地基的建筑物。

通常设置在桥梁两端的称为桥台，它除了上述作用外，还与路堤相衔接，以抵御路堤土压力，防止路堤填土的滑坡和坍落。

2、基础桥墩和桥台中使全部荷载传至地基的底部奠基部分，通常称为基础。

它是确保桥梁能安全使用的关键。

由于基础往往深埋于土层之中，并且需在水下施工，故也是桥梁建筑中比较困难的一个部分。

3、上部结构桥跨结构为桥梁的上部结构，桥墩或桥台为桥梁的下部结构。

4、支座一座桥梁中在桥跨或桥墩或桥台的支承处所设置的传力的装置，称为支座。

它不仅要传递很大的荷载，并且要保证桥跨结构能产生一定的变为。

5、锥形护坡在路堤与桥台衔接处，在桥台两侧设置石砌的锥形护坡。

以保证迎水部分路堤边坡的稳定。

在桥梁建筑工程中，除了上述基本结构外，根据需要还常常修筑护岸、导流结构物等附属工程如涵洞6、桥梁的三个主要组成部分是：上部结构，下部结构和附属结构①上部结构由桥跨结构、支座系统组成。

桥梁测量知识点总结一、引言桥梁工程是道路交通运输工程的重要组成部分，桥梁的设计、施工及管理都离不开测量技术的支持。

而桥梁测量作为土木工程测量的一个分支，其专业性更强、技术要求更高。

本文将从桥梁测量的基本概念开始，依次介绍测量前的准备工作、桥梁测量的常用方法及仪器、数据处理与分析、以及桥梁监测等方面的知识点，并对其中的关键技术与难点进行深入解析。

希望通过本文的总结，能够为桥梁测量技术的应用提供一定的参考。

二、桥梁测量的基本概念1. 桥梁测量的定义：桥梁测量是指利用地面测量仪器和技术，对桥梁结构的各种参数进行精密测量和监测。

2. 桥梁测量的意义：桥梁作为交通运输的重要构筑物，其安全性和稳定性直接关系到人民群众的生命财产安全，因此对桥梁结构参数的精确测量和监测具有重要的意义。

3. 桥梁测量的基本要求：桥梁测量需要满足测量准确、数据可靠、操作简便、效率高等基本要求。

4. 桥梁测量的应用范围：桥梁测量广泛应用于桥梁的设计、施工、维护及管理等各个阶段，起着重要的作用。

三、桥梁测量的准备工作1. 桥梁测量的前期准备：在进行桥梁测量前，需要对测量区域的地形、地貌、环境等情况进行详细了解，以便选择合适的测量方法和仪器，并制定测量方案。

2. 测量仪器的选择与检查：桥梁测量需要使用一些专用的仪器和设备，如全站仪、激光测距仪、测量车等，需要根据测量任务的具体要求选择合适的仪器，并对仪器进行检查和校准。

3. 测量人员的培训与分工：桥梁测量需要经过培训的专业测量人员来进行操作，需要根据测量任务的复杂程度和工作量分工合理，确保测量工作的高效完成。

四、桥梁测量的常用方法及仪器1. 桥梁结构参数的测量方法：（1）总体测量法：采用总体测量法对桥梁结构的整体情况进行测量，包括桥梁的长度、宽度、高度等参数。

（2）细部测量法：采用细部测量法对桥梁结构的细节部分进行测量，包括桥墩、支座、梁体等局部参数的测量。

2. 桥梁测量常用的仪器：（1）全站仪：全站仪是一种在测距、测角、测高等功能操作上较为全面的仪器，是桥梁测量中常用的主要测量仪器。

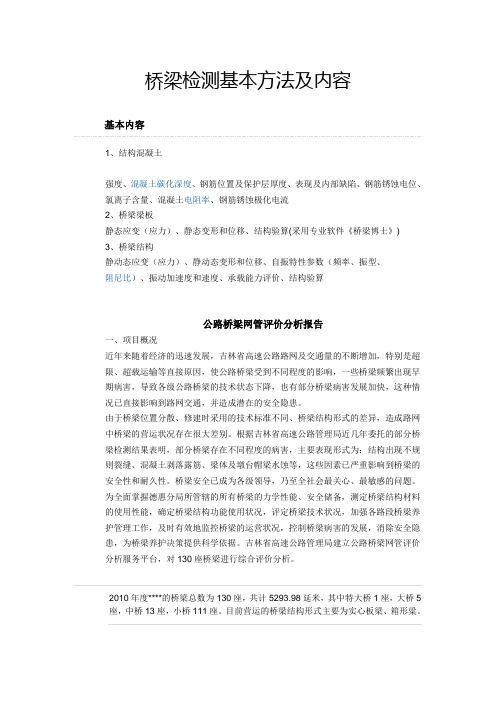

1、结构混凝土强度、混凝土碳化深度、钢筋位置及保护层厚度、表现及内部缺陷、钢筋锈蚀电位、氯离子含量、混凝土电阻率、钢筋锈蚀极化电流2、桥梁梁板静态应变（应力）、静态变形和位移、结构验算(采用专业软件《桥梁博士》)3、桥梁结构静动态应变（应力）、静动态变形和位移、自振特性参数（频率、振型、阻尼比）、振动加速度和速度、承载能力评价、结构验算公路桥梁网管评价分析报告一、项目概况近年来随着经济的迅速发展，吉林省高速公路路网及交通量的不断增加，特别是超限、超载运输等直接原因，使公路桥梁受到不同程度的影响，一些桥梁频繁出现早期病害，导致各级公路桥梁的技术状态下降，也有部分桥梁病害发展加快，这种情况已直接影响到路网交通，并造成潜在的安全隐患。

由于桥梁位置分散、修建时采用的技术标准不同、桥梁结构形式的差异，造成路网中桥梁的营运状况存在很大差别。

根据吉林省高速公路管理局近几年委托的部分桥梁检测结果表明，部分桥梁存在不同程度的病害，主要表现形式为：结构出现不规则裂缝、混凝土剥落露筋、梁体及墩台帽梁水蚀等，这些因素已严重影响到桥梁的安全性和耐久性。

桥梁安全已成为各级领导，乃至全社会最关心、最敏感的问题。

为全面掌握德惠分局所管辖的所有桥梁的力学性能、安全储备，测定桥梁结构材料的使用性能，确定桥梁结构功能使用状况，评定桥梁技术状况，加强各路段桥梁养护管理工作，及时有效地监控桥梁的运营状况，控制桥梁病害的发展，消除安全隐患，为桥梁养护决策提供科学依据。

吉林省高速公路管理局建立公路桥梁网管评价分析服务平台，对130座桥梁进行综合评价分析。

2010年度****的桥梁总数为130座，共计5293.98延米，其中特大桥1座，大桥5座，中桥13座，小桥111座。

目前营运的桥梁结构形式主要为实心板梁、箱形粱。

二、项目实施项目实施目标评价分析严格按照《公路桥涵养护规范》(JTG H11-2004)的规定执行，依照检测单位提供的检测数据，及各养护管理单位提供的桥梁信息数据，建立桥梁电子档案，并纳入公路桥梁网管系统分析平台，实现桥梁养护管理的科学化、规范化、及时化。

《桥梁检测》教学大纲桥梁检测是土木工程领域中非常重要的一项技术，它涉及到桥梁的结构安全和使用寿命的评估。

本文将以桥梁检测为主题，探讨桥梁检测的重要性、方法和技术。

一、桥梁检测的重要性桥梁作为交通运输的重要组成部分，其结构安全和可靠性直接关系到人们的生命财产安全。

因此，对桥梁进行定期检测，及时发现和修复潜在的问题，对于保障交通运输的畅通和人民生活的安全至关重要。

桥梁检测的目的是评估桥梁的结构健康状况，包括桥墩、桥面、桥梁支座等各个部分的完好性。

通过检测，可以发现桥梁存在的缺陷和损伤，如裂缝、腐蚀、变形等，以及承载能力的变化情况。

在检测的基础上，可以制定相应的维护和修复计划，延长桥梁的使用寿命，确保桥梁的安全可靠。

二、桥梁检测的方法桥梁检测的方法多种多样，常见的方法包括目视检查、非破坏检测和结构动力学测试。

目视检查是最基本的检测方法，通过人工观察桥梁的外部情况，如裂缝、腐蚀、变形等。

这种方法简单直观，但只能检测到表面的问题，对于内部结构的检测有一定的局限性。

非破坏检测是一种通过物理或化学手段，不破坏桥梁结构的情况下，获取桥梁内部信息的方法。

常用的非破坏检测方法包括超声波检测、电磁检测和红外热像检测等。

这些方法可以检测桥梁的深层结构，对于隐蔽缺陷的发现具有重要意义。

结构动力学测试是通过施加外力或利用桥梁自身的振动响应，来评估桥梁的结构特性和承载能力。

这种方法可以获取桥梁的动态响应数据，通过分析这些数据可以判断桥梁的健康状况和结构性能。

三、桥梁检测的技术随着科技的发展，桥梁检测的技术也在不断创新和进步。

目前，一些先进的技术被广泛应用于桥梁检测中，提高了检测的准确性和效率。

无人机技术是近年来应用较为广泛的一项技术。

通过无人机，可以对桥梁进行全方位的拍摄和录像，获取桥梁的高清影像。

同时，无人机还可以搭载各种传感器，如红外热像仪、激光扫描仪等，实现对桥梁的多角度、多维度的检测。

激光扫描技术是一种通过激光束扫描桥梁表面，获取桥梁三维点云数据的方法。

桥梁检测知识点总结
嘿呀！今天咱们来好好聊聊桥梁检测这个重要的事儿，给大家做个知识点总结呢！
首先呀，咱们得明白桥梁检测到底是啥？简单说，就是给桥梁做个全面的“体检”，看看它是不是健康、结实呀！
那为啥要进行桥梁检测呢？哎呀呀，这可太重要啦！桥梁是交通的关键部分，如果出了问题，那可不得了哇！比如说，要是桥梁结构有损伤，说不定哪天就垮掉了，这得多危险呀！所以通过检测，就能提前发现问题，及时维修，保障大家的出行安全呢。

接下来，咱们说说桥梁检测都包括哪些方面？
第一呢，外观检测！这就像是看一个人的外表，看看桥梁的表面有没有裂缝呀、剥落呀、锈蚀呀等等。

哇，这些小问题要是不注意，可能会引发大麻烦呢！
第二呀，结构检测！要了解桥梁的结构受力情况，看看各个部件是不是能承受得住压力和重量。

哎呀呀，这可关系到桥梁的稳定性哟！
第三呢，材料检测！检测建造桥梁用的材料质量好不好，强度够不够呀？
然后，咱们再讲讲检测的方法。

有传统的人工检测，检测人员亲自爬上爬下，仔细查看。

还有先进的仪器检测，像什么超声波检测、红外线检测等等。

哇塞，科技的力量可真强大呀！
检测完了，就得对结果进行评估啦！根据检测的数据，判断桥梁是处于良好状态、需要维修还是得赶紧限制通行甚至拆除呢？这可不
是随便就能决定的，得非常谨慎哟！
哎呀呀，桥梁检测的知识点可真不少呢！大家一定要重视起来，这样才能保证我们的桥梁安全可靠呀！。
