运放选型参数摘要:一、运放简介二、运放选型参数1.增益带宽积2.输入偏置电流3.输入偏置电压4.共模抑制比5.输出电流和电压6.电源电压范围7.功耗三、运放选型实例1.确定应用场景2.根据参数进行选型3.实际应用案例四、总结正文:运放,全称为运算放大器,是一种模拟电子器件,广泛应用于各种电子设备和系统中。
作为核心组件,运放的选择至关重要,其中运放选型参数是重要的参考依据。
本文将详细介绍运放选型参数,并以实际案例进行说明。
首先,我们来了解一下运放的增益带宽积。
增益带宽积是运放的一个重要参数,表示运放能够处理信号的最大增益和带宽。
在选择运放时,应根据所需信号的增益和带宽来选取合适的增益带宽积。
输入偏置电流和输入偏置电压是衡量运放输入性能的重要参数。
输入偏置电流是指输入端电流的差值,输入偏置电压是指输入端电压的差值。
这两个参数对运放的输入阻抗和共模抑制比产生影响,需要根据实际应用场景进行选择。
共模抑制比是运放抑制共模信号的能力,它影响了运放在实际应用中的抗干扰性能。
在选择运放时,应根据共模抑制比来选取能够满足抗干扰要求的运放。
输出电流和电压是运放输出性能的重要参数。
输出电流表示运放能够驱动负载的最大电流,输出电压表示运放能够输出的最大电压。
在选择运放时,应根据实际应用中负载的电流和电压需求来选取合适的输出电流和电压。
电源电压范围和功耗是运放的两个重要电气参数。
电源电压范围表示运放能够正常工作的电源电压范围,功耗表示运放在工作过程中的能量消耗。
在选择运放时,应根据实际应用场景的电源电压和功耗要求来选取合适的运放。
下面通过一个实际应用案例来说明如何进行运放选型。
某智能家居系统需要一个用于信号放大的运放,信号增益需求为100倍,信号带宽为10kHz。
根据这些参数,我们可以选择一个增益带宽积大于100kHz的运放。
接下来,我们需要考虑运放的输入性能,输入偏置电流和输入偏置电压应满足系统对输入阻抗和共模抑制比的要求。

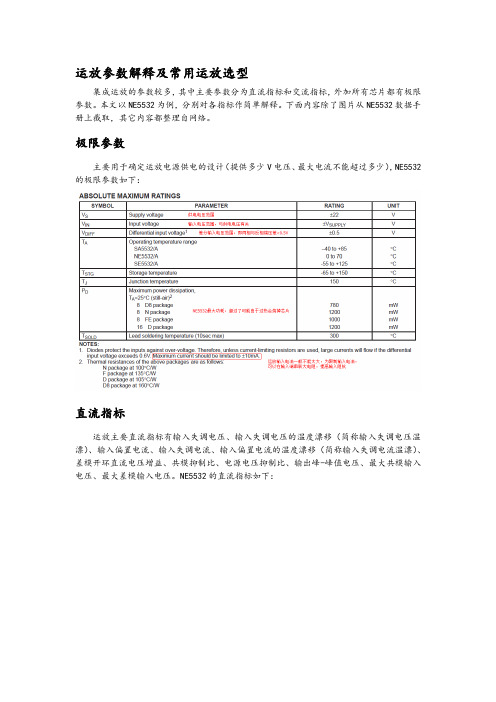

运放参数解释及常用运放选型集成运放的参数较多,其中主要参数分为直流指标和交流指标,外加所有芯片都有极限参数。
本文以NE5532为例,分别对各指标作简单解释。
下面内容除了图片从NE5532数据手册上截取,其它内容都整理自网络。
极限参数主要用于确定运放电源供电的设计(提供多少V电压、最大电流不能超过多少),NE5532的极限参数如下:直流指标运放主要直流指标有输入失调电压、输入失调电压的温度漂移(简称输入失调电压温漂)、输入偏置电流、输入失调电流、输入偏置电流的温度漂移(简称输入失调电流温漂)、差模开环直流电压增益、共模抑制比、电源电压抑制比、输出峰-峰值电压、最大共模输入电压、最大差模输入电压。
NE5532的直流指标如下:输入失调电压Vos输入失调电压定义为集成运放输出端电压为零时,两个输入端之间所加的补偿电压。
输入失调电压实际上反映了运放内部的电路对称性,对称性越好,输入失调电压越小。
输入失调电压是运放的一个十分重要的指标,特别是精密运放或是用于直流放大时。
输入失调电压与制造工艺有一定关系,其中双极型工艺(即上述的标准硅工艺)的输入失调电压在±1~10mV 之间;采用场效应管做输入级的,输入失调电压会更大一些。
对于精密运放,输入失调电压一般在1mV以下。
输入失调电压越小,直流放大时中间零点偏移越小,越容易处理。
所以对于精密运放是一个极为重要的指标。
输入失调电压的温度漂移(简称输入失调电压温漂)ΔVos/ΔT输入失调电压的温度漂移定义为在给定的温度范围内,输入失调电压的变化与温度变化的比值。
这个参数实际是输入失调电压的补充,便于计算在给定的工作范围内,放大电路由于温度变化造成的漂移大小。
一般运放的输入失调电压温漂在±10~20μV/℃之间,精密运放的输入失调电压温漂小于±1μV/℃。
输入偏置电流Ios输入偏置电流定义为当运放的输出直流电压为零时,其两输入端的偏置电流平均值。
运算放大器参数说明及选型指南一、运放的参数说明:1.增益:运算放大器的增益是指输出信号与输入信号之间的比值,通常用V/V表示。
增益可以是固定的,也可以是可调的。
增益决定了输出信号相对于输入信号的放大程度。
2.带宽:运算放大器的带宽是指在其增益达到-3dB时的频率范围。
带宽决定了运放的工作频率范围,对于高频应用,需要选择具有宽带宽的运放。
3.输入偏置电压:输入偏置电压是指在无输入信号时,运放输入端的直流偏置电压。
输入偏置电压可能会引入偏置误差,对于精密测量电路,需要选择输入偏置电压尽可能小的运放。
4.输入偏置电流:输入偏置电流是指在无输入信号时,运放输入端的直流偏置电流。
输入偏置电流可能会引起输入端的电平漂移,对于高精度应用,需要选择输入偏置电流尽可能小的运放。
5.输入偏置电流温漂:输入偏置电流温漂是指输入偏置电流随温度变化的比例。
输入偏置电流温漂可能会导致运放的工作点发生变化,对于温度变化较大的应用,需要选择输入偏置电流温漂较小的运放。
6.输入噪声:输入噪声是指在无输入信号时,运放输入端产生的噪声。
输入噪声可能会影响信号的纯净度,对于低噪声应用,需要选择输入噪声较低的运放。
7.输出电流:输出电流是指运放输出端提供的最大电流。
输出电流决定了运放的输出能力,在驱动负载电流较大的应用中,需要选择输出电流较大的运放。
8.输出电压:输出电压是指运放输出端能够提供的最大电压。
输出电压决定了运放的输出范围,在需要大幅度信号放大的应用中,需要选择输出电压较大的运放。
二、选型指南:1.确定应用需求:根据实际应用需求确定所需的放大倍数、带宽、输入/输出电压等参数。
例如,对于音频放大器,需要考虑音频频率范围、输出功率等因素。
2.选择性能指标:根据应用需求选择合适的性能指标。
不同应用对各个参数的要求可能会有所差异,需根据实际情况进行权衡与选择。
3.查询产品手册:查询供应商的产品手册或网站,获取相关产品的详细参数信息。
产品手册通常会提供各项参数的典型值和极限值,可以用于评估是否满足需求。
运放参数解释及常用运放选型集成运放的参数较多,其中主要参数分为直流指标和交流指标,外加所有芯片都有极限参数。
本文以NE5532为例,分别对各指标作简单解释。
下面内容除了图片从NE5532数据手册上截取,其它内容都整理自网络。
极限参数主要用于确定运放电源供电的设计(提供多少V电压、最大电流不能超过多少),NE5532的极限参数如下:直流指标运放主要直流指标有输入失调电压、输入失调电压的温度漂移(简称输入失调电压温漂)、输入偏置电流、输入失调电流、输入偏置电流的温度漂移(简称输入失调电流温漂)、差模开环直流电压增益、共模抑制比、电源电压抑制比、输出峰-峰值电压、最大共模输入电压、最大差模输入电压。
NE5532的直流指标如下:输入失调电压Vos输入失调电压定义为集成运放输出端电压为零时,两个输入端之间所加的补偿电压。
输入失调电压实际上反映了运放内部的电路对称性,对称性越好,输入失调电压越小。
输入失调电压是运放的一个十分重要的指标,特别是精密运放或是用于直流放大时。
输入失调电压与制造工艺有一定关系,其中双极型工艺(即上述的标准硅工艺)的输入失调电压在±1~10mV之间;采用场效应管做输入级的,输入失调电压会更大一些。
对于精密运放,输入失调电压一般在1mV以下。
输入失调电压越小,直流放大时中间零点偏移越小,越容易处理。
所以对于精密运放是一个极为重要的指标。
输入失调电压的温度漂移(简称输入失调电压温漂)ΔVos/ΔT输入失调电压的温度漂移定义为在给定的温度范围内,输入失调电压的变化与温度变化的比值。
这个参数实际是输入失调电压的补充,便于计算在给定的工作范围内,放大电路由于温度变化造成的漂移大小。
一般运放的输入失调电压温漂在±10~20μV/℃之间,精密运放的输入失调电压温漂小于±1μV/℃。
输入偏置电流Ios输入偏置电流定义为当运放的输出直流电压为零时,其两输入端的偏置电流平均值。

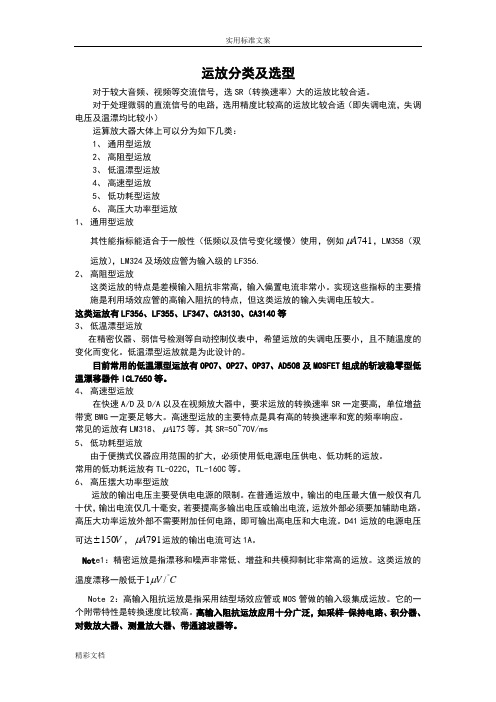

运放分类及选型对于较大音频、视频等交流信号,选SR (转换速率)大的运放比较合适。
对于处理微弱的直流信号的电路,选用精度比较高的运放比较合适(即失调电流,失调电压及温漂均比较小)运算放大器大体上可以分为如下几类:1、 通用型运放2、 高阻型运放3、 低温漂型运放4、 高速型运放5、 低功耗型运放6、 高压大功率型运放1、 通用型运放其性能指标能适合于一般性(低频以及信号变化缓慢)使用,例如741A μ,LM358(双运放),LM324及场效应管为输入级的LF356.2、 高阻型运放这类运放的特点是差模输入阻抗非常高,输入偏置电流非常小。
实现这些指标的主要措施是利用场效应管的高输入阻抗的特点,但这类运放的输入失调电压较大。
这类运放有LF356、LF355、LF347、CA3130、CA3140等3、 低温漂型运放在精密仪器、弱信号检测等自动控制仪表中,希望运放的失调电压要小,且不随温度的变化而变化。
低温漂型运放就是为此设计的。
目前常用的低温漂型运放有OP07、OP27、OP37、AD508及MOSFET 组成的斩波稳零型低温漂移器件ICL7650等。
4、 高速型运放在快速A/D 及D/A 以及在视频放大器中,要求运放的转换速率SR 一定要高,单位增益带宽BWG 一定要足够大。
高速型运放的主要特点是具有高的转换速率和宽的频率响应。
常见的运放有LM318、175A μ等。
其SR=50~70V/ms5、 低功耗型运放由于便携式仪器应用范围的扩大,必须使用低电源电压供电、低功耗的运放。
常用的低功耗运放有TL-022C ,TL-160C 等。
6、 高压摆大功率型运放运放的输出电压主要受供电电源的限制。
在普通运放中,输出的电压最大值一般仅有几十伏,输出电流仅几十毫安,若要提高多输出电压或输出电流,运放外部必须要加辅助电路。
高压大功率运放外部不需要附加任何电路,即可输出高电压和大电流。
D41运放的电源电压可达V 150±,791A μ运放的输出电流可达1A 。
运放参数解释及常用运放选型集成运放的参数较多,其中主要参数分为直流指标和交流指标,外加所有芯片都有极限参数。
本文以NE5532为例,分别对各指标作简单解释。
下面内容除了图片从NE5532数据手册上截取,其它内容都整理自网络。
极限参数主要用于确定运放电源供电的设计(提供多少V电压、最大电流不能超过多少),NE5532的极限参数如下:直流指标运放主要直流指标有输入失调电压、输入失调电压的温度漂移(简称输入失调电压温漂)、输入偏置电流、输入失调电流、输入偏置电流的温度漂移(简称输入失调电流温漂)、差模开环直流电压增益、共模抑制比、电源电压抑制比、输出峰-峰值电压、最大共模输入电压、最大差模输入电压。
NE5532的直流指标如下:输入失调电压Vos输入失调电压定义为集成运放输出端电压为零时,两个输入端之间所加的补偿电压。
输入失调电压实际上反映了运放内部的电路对称性,对称性越好,输入失调电压越小。
输入失调电压是运放的一个十分重要的指标,特别是精密运放或是用于直流放大时。
输入失调电压与制造工艺有一定关系,其中双极型工艺(即上述的标准硅工艺)的输入失调电压在±1~10mV之间;采用场效应管做输入级的,输入失调电压会更大一些。
对于精密运放,输入失调电压一般在1mV以下。
输入失调电压越小,直流放大时中间零点偏移越小,越容易处理。
所以对于精密运放是一个极为重要的指标。
输入失调电压的温度漂移(简称输入失调电压温漂)ΔVos/ΔT输入失调电压的温度漂移定义为在给定的温度范围内,输入失调电压的变化与温度变化的比值。
这个参数实际是输入失调电压的补充,便于计算在给定的工作范围内,放大电路由于温度变化造成的漂移大小。
一般运放的输入失调电压温漂在±10~20μV/℃之间,精密运放的输入失调电压温漂小于±1μV/℃。
输入偏置电流Ios输入偏置电流定义为当运放的输出直流电压为零时,其两输入端的偏置电流平均值。
运放分类及选型对于较大音频、视频等交流信号,选SR (转换速率)大的运放比较合适。
对于处理微弱的直流信号的电路,选用精度比较高的运放比较合适(即失调电流,失调电压及温漂均比较小)运算放大器大体上可以分为如下几类:1、通用型运放2、高阻型运放3、低温漂型运放4、高速型运放5、低功耗型运放6、高压大功率型运放1、通用型运放其性能指标能适合于一般性(低频以及信号变化缓慢)使用,例如3741,LM358 (双运放),LM324及场效应管为输入级的LF356.2、高阻型运放这类运放的特点是差模输入阻抗非常高,输入偏置电流非常小。
实现这些指标的主要措施是利用场效应管的高输入阻抗的特点,但这类运放的输入失调电压较大。
这类运放有LF356、LF355、LF347、CA3130、CA3140 等3、低温漂型运放在精密仪器、弱信号检测等自动控制仪表中,希望运放的失调电压要小,且不随温度的变化而变化。
低温漂型运放就是为此设计的。
目前常用的低温漂型运放有OP07、OP27、OP37、AD508及MOSFET 组成的斩波稳零型低温漂移器件ICL7650等。
4、高速型运放在快速A/D及D/A以及在视频放大器中,要求运放的转换速率SR 一定要高,单位增益带宽BWG —定要足够大。
高速型运放的主要特点是具有高的转换速率和宽的频率响应。
常见的运放有LM318、从175等。
其SR=50~70V/ms5、低功耗型运放由于便携式仪器应用范围的扩大,必须使用低电源电压供电、低功耗的运放。
常用的低功耗运放有TL-022C, TL-160C等。
6、高压摆大功率型运放运放的输出电压主要受供电电源的限制。
在普通运放中,输出的电压最大值一般仅有几十伏,输出电流仅几十毫安,若要提高多输出电压或输出电流,运放外部必须要加辅助电路。
高压大功率运放外部不需要附加任何电路,即可输出高电压和大电流。
D41运放的电源电压可达-150V,J A791运放的输出电流可达1A。
运放参数解释及常用运放选型集成运放的参数较多,其中主要参数分为直流指标和交流指标,外加所有芯片都有极限参数。
本文以NE5532为例,分别对各指标作简单解释。
下面容除了图片从NE5532数据手册上截取,其它容都整理自网络。
极限参数主要用于确定运放电源供电的设计(提供多少V电压、最大电流不能超过多少),NE5532的极限参数如下:直流指标运放主要直流指标有输入失调电压、输入失调电压的温度漂移(简称输入失调电压温漂)、输入偏置电流、输入失调电流、输入偏置电流的温度漂移(简称输入失调电流温漂)、差模开环直流电压增益、共模抑制比、电源电压抑制比、输出峰-峰值电压、最大共模输入电压、最大差模输入电压。
NE5532的直流指标如下:输入失调电压Vos输入失调电压定义为集成运放输出端电压为零时,两个输入端之间所加的补偿电压。
输入失调电压实际上反映了运放部的电路对称性,对称性越好,输入失调电压越小。
输入失调电压是运放的一个十分重要的指标,特别是精密运放或是用于直流放大时。
输入失调电压与制造工艺有一定关系,其中双极型工艺(即上述的标准硅工艺)的输入失调电压在±1~10mV 之间;采用场效应管做输入级的,输入失调电压会更大一些。
对于精密运放,输入失调电压一般在1mV以下。
输入失调电压越小,直流放大时中间零点偏移越小,越容易处理。
所以对于精密运放是一个极为重要的指标。
输入失调电压的温度漂移(简称输入失调电压温漂)ΔVos/ΔT输入失调电压的温度漂移定义为在给定的温度围,输入失调电压的变化与温度变化的比值。
这个参数实际是输入失调电压的补充,便于计算在给定的工作围,放大电路由于温度变化造成的漂移大小。
一般运放的输入失调电压温漂在±10~20μV/℃之间,精密运放的输入失调电压温漂小于±1μV/℃。
输入偏置电流Ios输入偏置电流定义为当运放的输出直流电压为零时,其两输入端的偏置电流平均值。
输入偏置电流对进行高阻信号放大、积分电路等对输入阻抗有要求的地方有较大的影响。
运放参数解释及常用运放选型集成运放得参数较多,其中主要参数分为直流指标与交流指标,外加所有芯片都有极限参数。
本文以NE5532为例,分别对各指标作简单解释。
下面内容除了图片从NE5532数据手册上截取,其它内容都整理自网络。
极限参数主要用于确定运放电源供电得设计(提供多少V电压、最大电流不能超过多少),NE5532得极限参数如下:直流指标运放主要直流指标有输入失调电压、输入失调电压得温度漂移(简称输入失调电压温漂)、输入偏置电流、输入失调电流、输入偏置电流得温度漂移(简称输入失调电流温漂)、差模开环直流电压增益、共模抑制比、电源电压抑制比、输出峰-峰值电压、最大共模输入电压、最大差模输入电压。
NE5532得直流指标如下:输入失调电压Vos输入失调电压定义为集成运放输出端电压为零时,两个输入端之间所加得补偿电压。
输入失调电压实际上反映了运放内部得电路对称性,对称性越好,输入失调电压越小。
输入失调电压就是运放得一个十分重要得指标,特别就是精密运放或就是用于直流放大时。
输入失调电压与制造工艺有一定关系,其中双极型工艺(即上述得标准硅工艺)得输入失调电压在±1~10mV之间;采用场效应管做输入级得,输入失调电压会更大一些。
对于精密运放,输入失调电压一般在1mV以下。
输入失调电压越小,直流放大时中间零点偏移越小,越容易处理。
所以对于精密运放就是一个极为重要得指标、输入失调电压得温度漂移(简称输入失调电压温漂)ΔVos/ΔT输入失调电压得温度漂移定义为在给定得温度范围内,输入失调电压得变化与温度变化得比值。
这个参数实际就是输入失调电压得补充,便于计算在给定得工作范围内,放大电路由于温度变化造成得漂移大小。
一般运放得输入失调电压温漂在±10~20μV/℃之间,精密运放得输入失调电压温漂小于±1μV/℃。
输入偏置电流Ios输入偏置电流定义为当运放得输出直流电压为零时,其两输入端得偏置电流平均值。
运算放大器分类、作用及运放的选型展开全文运算放大器分类、作用及运放的选型,详细解析了运算放大器的特点、工艺、功能、性能、参数、指标和运算放大器的对信号放大的影响和运放的选型举例,并附有常见运算放大器列表!1. 模拟运放的分类及特点模拟运算放大器从诞生至今,已有40多年的历史了。
最早的工艺是采用硅NPN工艺,后来改进为硅NPN-PNP工艺(后面称为标准硅工艺)。
在结型场效应管技术成熟后,又进一步的加入了结型场效应管工艺。
当MOS管技术成熟后,特别是CMOS技术成熟后,模拟运算放大器有了质的飞跃,一方面解决了低功耗的问题,另一方面通过混合模拟与数字电路技术,解决了直流小信号直接处理的难题。
经过多年的发展,模拟运算放大器技术已经很成熟,性能曰臻完善,品种极多。
这使得初学者选用时不知如何是好。
为了便于初学者选用,本文对集成模拟运算放大器采用工艺分类法和功能/性能分类分类法等两种分类方法,便于读者理解,可能与通常的分类方法有所不同。
1.1.根据制造工艺分类根据制造工艺,目前在使用中的集成模拟运算放大器可以分为标准硅工艺运算放大器、在标准硅工艺中加入了结型场效应管工艺的运算放大器、在标准硅工艺中加入了MOS工艺的运算放大器。
按照工艺分类,是为了便于初学者了解加工工艺对集成模拟运算放大器性能的影响,快速掌握运放的特点。
标准硅工艺的集成模拟运算放大器的特点是开环输入阻抗低,输入噪声低、增益稍低、成本低,精度不太高,功耗较高。
这是由于标准硅工艺的集成模拟运算放大器内部全部采用NPN-PNP管,它们是电流型器件,输入阻抗低,输入噪声低、增益低、功耗高的特点,即使输入级采用多种技术改进,在兼顾起啊挺能的前提下仍然无法摆脱输入阻抗低的问题,典型开环输入阻抗在1M欧姆数量级。
为了顾及频率特性,中间增益级不能过多,使得总增益偏小,一般在80~110dB之间。
标准硅工艺可以结合激光修正技术,使集成模拟运算放大器的精度大大提高,温度漂移指标目前可以达到0.15ppm。
运放的主要参数及选型运放(Operational Amplifier,简称Op Amp)是一种非线性电路元件,它可以将输入信号放大到更大的幅度。
运放广泛应用于各种音频和视频放大器、信号处理和控制系统等领域。
在选型运放时,主要需要考虑以下参数:1. 增益(Gain):增益是运放将输入信号放大的幅度。
常见的运放有固定增益和可调增益两种。
2. 带宽(Bandwidth):带宽是指运放能够放大的频率范围。
通常使用单位增益带宽乘以增益来计算实际带宽。
3. 输入阻抗(Input Impedance):输入阻抗是指运放输入端对信号源的负载能力。
较高的输入阻抗可以减小信号源电流的损失。
4. 输出阻抗(Output Impedance):输出阻抗是指运放输出端对负载的影响。
较低的输出阻抗可以提供更大的输出电流。
5. 噪声(Noise):噪声是指运放输出中与输入信号无关的杂散信号。
在选择运放时需要考虑噪声对于应用的影响。
6. 温漂(Temperature Drift):温漂是指运放参数随温度变化的程度。
温度漂移对精密应用的性能有很大的影响。
7. 电源电压(Supply Voltage):电源电压是指供电给运放的电压范围。
电源电压需要满足运放的工作要求。
8.共模抑制比(CMRR):共模抑制比是指运放对共模信号的抵抗能力。
较高的CMRR可以减小共模干扰的影响。
在选型运放时,需要根据具体应用需求综合考虑以上参数。
可以通过查阅厂商提供的参数手册或者进行实际测试来评估运放的性能。
此外,还需要考虑运放的价格、可靠性和供应等因素。
运放参数解释及常用运放选型集成运放的参数较多,其中主要参数分为直流指标和交流指标,外加所有芯片都有极限参数。
本文以NE5532为例,分别对各指标作简单解释。
下面内容除了图片从NE5532数据手册上截取,其它内容都整理自网络。
极限参数主要用于确定运放电源供电的设计(提供多少V电压、最大电流不能超过多少),NE5532的极限参数如下:直流指标运放主要直流指标有输入失调电压、输入失调电压的温度漂移(简称输入失调电压温漂)、输入偏置电流、输入失调电流、输入偏置电流的温度漂移(简称输入失调电流温漂)、差模开环直流电压增益、共模抑制比、电源电压抑制比、输出峰-峰值电压、最大共模输入电压、最大差模输入电压。
NE5532的直流指标如下:输入失调电压Vos输入失调电压定义为集成运放输出端电压为零时,两个输入端之间所加的补偿电压。
输入失调电压实际上反映了运放内部的电路对称性,对称性越好,输入失调电压越小。
输入失调电压是运放的一个十分重要的指标,特别是精密运放或是用于直流放大时。
输入失调电压与制造工艺有一定关系,其中双极型工艺(即上述的标准硅工艺)的输入失调电压在±1~10mV 之间;采用场效应管做输入级的,输入失调电压会更大一些。
对于精密运放,输入失调电压一般在1mV以下。
输入失调电压越小,直流放大时中间零点偏移越小,越容易处理。
所以对于精密运放是一个极为重要的指标。
输入失调电压的温度漂移(简称输入失调电压温漂)ΔVos/ΔT输入失调电压的温度漂移定义为在给定的温度范围内,输入失调电压的变化与温度变化的比值。
这个参数实际是输入失调电压的补充,便于计算在给定的工作范围内,放大电路由于温度变化造成的漂移大小。
一般运放的输入失调电压温漂在±10~20μV/℃之间,精密运放的输入失调电压温漂小于±1μV/℃。
输入偏置电流Ios输入偏置电流定义为当运放的输出直流电压为零时,其两输入端的偏置电流平均值。
运算放大器的参数选型与应用一、运算放大器的参数1.基本参数:(1)增益(A):运算放大器的放大能力,通常以电压增益或电流增益表示。
(2)输入阻抗(Rin):运算放大器对输入信号源的接收能力,一般较高,以保持输入信号源的电路完整性。
(3)输出阻抗(Rout):运算放大器提供给负载的输出能力,一般较低,以最大限度地传递放大的信号。
(4)带宽(B):运算放大器能够放大信号的频率范围。
(5)共模抑制比(CMRR):运算放大器对共模信号的抑制能力。
2.典型参数:(1)输入偏置电压(Vio):运算放大器非平衡输入端的直流电压差异。
(2)输入偏置电流(Iio):运算放大器非平衡输入端的直流电流差异。
(3)输入偏置电流温漂(Iio TC):运算放大器输入偏置电流随温度变化的程度。
(4)输入失调电压(Vos):漏电流通过输出端电阻引起的电压差。
(5)输出失调电压(Vos):输出电压与期望输出电压之间的差异。
二、运算放大器的选型1.输入信号要求:根据要放大的信号类型,确定所需的运算放大器是单电源还是双电源,是直流耦合还是交流耦合。
2.增益和带宽需求:根据系统设计的需求,选择具有足够放大增益和带宽的运算放大器。
3.供电电源需求:选择适合实际供电电源范围的运算放大器。
4.共模抑制比要求:根据具体应用的共模干扰程度确定所需的共模抑制比。
5.工作温度和封装要求:根据实际工作温度和应用环境,选择适合的运算放大器封装。
三、运算放大器的应用1.模拟电路放大:2.滤波器设计:3.比较器设计:4.阻容电路设计:5.仪器放大器设计:总结:运算放大器作为一种重要的电子元件,具有广泛的应用领域。
在使用运算放大器时,需要根据具体应用的需求来选择合适的运算放大器型号,并根据参数来进行电路设计和调试。
运算放大器的应用非常灵活,可以用于模拟电路放大、滤波器设计、比较器设计、阻容电路设计和仪器放大器设计等。
运算放大器的结构形式主要有三种:模块、混合电路和单片集成电路。
对于设计工程师来说,不仅是要知道所用产品的型号,而且还应熟悉生产这些产品的工艺,从而能够从一类放大器中选出一种放大器做特定的应用。
表1 给出了各种运算放大器结构的性能情况。
(一)模块放大器目前使用几种工艺生产运算放大器,性能最高的放大器是以模块的形式由分立元件构成的。
因为使用分立元件,所以可选用像高压输出晶体管、超低电流的FET 管以及阻值很高的电阻等等这类专门制作的元件。
在模块的设计中,在电气测试时(密封之前)通过对直流参数(比如失调电压)或交流参数(比如建立时间)进行细调的方法来选择电阻和电容是可能的。
模块工艺的缺点是实际的尺寸较大和价格高。
由于每个模块都是单独构成的,大量加工制造是不现实的,并且制造成本相对地也是很高的,但是对于那些对性能有极高级别要求的特殊应用来说,由于模块运算放大器的规范由生产厂来保证,所以它们还是有吸引力的。
模块运算放大器包括斩波稳定放大器、可变电抗静电计放大器和宽带高速放大器。
1.斩波稳定放大器当需要放大(或缩小)电平极低的电压信号时,要使用斩波放大器。
斩波放大器的内部是交流耦合的--有效的差动输入信号被斩波成方波,这个方波被解调和放大。
交流耦合消除了许多与运放有关的误差,因此失调和漂移极低。
斩波放大器的主要性能指标:低失调电压10 A低失调漂移0.1 V/℃长期稳定性1 V/年高开环增益107V/V低温升漂移3 V2.静电计放大器当需要尽可能高的输入阻抗和最低的偏置电流时,要使用静电计放大器。
静电计放大器内部也是交流耦合的,输入信号被加到包括低漏流的变容二极管(电压可变电容)的电桥上,该电桥由高频载波信号所激励。
输入电压引起电桥的不平衡,合成的交流误差信号被交流耦合到下一级,在那里被同步解调和放大。
使用低漏流可变电容产生的输入电流低至10fA(1fA=10-15A),获得这样的低电流是以较高的失调电压为代价的。
模拟电路的精髓:运放,该如何选型?
1 从供电电源方面来考虑运放多数都是即可以双电源供电,又可以单电源供电的,而有的运放却只支持单电源供电,并且供电范围也不相同。
在选择运放时,供电范围一定要考虑清楚供电参数,以防止因供电问题导致运放电路不能正常工作。
2 是否是轨到轨应用
轨到轨有输入和输出之分,多数情况下是指输出轨到轨,即满幅输出,输出信号能达到电源的幅值。
如果用在精密放大、对输入输出关系要求线性要求较高、输出幅值要求能达到电源幅值,必须使用轨到轨的运放。
如果不要求线性输出或者仅仅用作比较,则可以考虑非轨到轨运放。
如常用的LM358是非轨到轨运放。
3 考虑共模抑制比共模抑制比用CMRR来表示,是指对两个输入端上的共模信号的抑制能力,定义式表示为对差模信号的电压增益与共模信号电压增益的比值,表示了差模输入时抑制共模干扰信号能力,是衡量了运算放大器对输入信号共模信号的抑制能力。
在设计运放电路时一定要考虑共模信号的输入范围,防止电路不能正常工作。
4 是否是精密运放
在放大微弱信号时,对运放的精密性要求比较高,需要考虑输入失调电压,是否存在零漂。
在使用一些模拟类传感器时,可能会发现这样的说明:输入为零时,输出信号不大于多少。
运放都存在输入失调电压的情况,即输入为零时,输出不为零,需要电路调整。
5 其他参数
其他参数,如工作温度范围、封装形式、运放通道数、价格等。
总之,运放的选择是比较复杂的,不同运放之间,价格相差巨大,一
定要根据实际使用情况,正确选择运放参数。
