江苏移动驻波比异常和天线校正失败故障分析报告

天馈系统驻波比变差的可能原因1.引言1.1 概述天馈系统（Feed System）是通信系统中至关重要的组成部分，它负责将信号从天线传输到收发设备或者从设备传输到天线。

驻波比（Standing Wave Ratio）是评估天馈系统性能的重要指标之一。

驻波比变差可能会导致信号传输质量下降，从而影响通信系统的正常运行。

本文将重点讨论天馈系统驻波比变差的可能原因。

明确这些原因有助于我们及时发现问题所在，并采取相应的措施来解决。

在深入分析之前，我们需要了解驻波比的概念及其重要性。

驻波比是指天馈系统中反射和传输波之间的功率比值。

理想情况下，我们希望天馈系统中的驻波比尽可能接近1:1，这意味着所有的能量都能够完全传输到目标设备。

然而，由于各种原因，天馈系统中的驻波比可能会变差。

驻波比变差可能是由多种因素引起的。

一种可能的原因是天馈系统中存在质量不佳或损坏的连接器。

连接器的松动、氧化或损坏都会导致信号的反射和散射，从而影响传输效果并导致驻波比的变差。

另外，天馈系统中的电缆也可能是驻波比变差的原因之一。

电缆的长度、质量以及绝缘性能等因素都会对驻波比产生影响。

例如，电缆长度与信号波长的不匹配可能导致信号的反射，从而影响驻波比。

此外，过多的天馈分支也可能是驻波比变差的原因之一。

多个分支的存在会导致信号的反射和耦合，增加信号的干扰和损耗，最终导致驻波比变差。

最后，天馈系统中的天线也可能对驻波比产生影响。

天线的安装位置、方向和天线本身的特性都会影响天馈系统的驻波比。

不正确的天线安装和调整可能会导致信号的反射和散射，从而引起驻波比变差。

综上所述，天馈系统驻波比变差的可能原因包括连接器质量问题、电缆质量和长度不匹配、过多的天馈分支以及不正确的天线安装等因素。

在实际应用中，我们应该注意这些潜在原因，并采取相应的措施来确保天馈系统的正常运行。

1.2文章结构文章结构部分的内容如下：本文将围绕"天馈系统驻波比变差的可能原因"展开讨论，并以以下三个部分组成文章。

驻波比告警及分级接收告警的原因及常规处理办法外接天馈设备的驻波比升高，会造成基站的告警。

检查时可查看以下几个方面：1.天线与馈线的接头处是否密封好，有无进水现象。

2.可检查馈线是否有损伤及扭曲。

3.测试天线的驻波看是否正常。

驻波告警定位方法1、驻波告警1（VSWR1）1）检查CDU有故障利用测试手机测试基站收发信号功能是否正常。

若收发信信号功能正常，利用CDU强制复位功能来确定CDU是否误告警。

如果CDU复位后故障不重现，那么说明CDU有误告警，更换CDU。

否则，CDU没有误告警，此时可通过“置换”等方法来确定是否CDU 有故障。

若CDU没有故障，说明天馈系统有故障，转第（2）步。

若如果收发信号不正常或信号不通，那么说明天馈系统+CDU的上下行通道可能有问题，在第一步中通过“置换”法确认CDU没有问题后转第（2）步。

2）检查天馈系统是否故障。

可以通过测试（室外）天馈系统的驻波比来检查（室外）天馈系统有无故障。

在与CDU 模块TX/RX ANT 端口相连接的1/4"跳线接头处，测试天馈系统的驻波比，同时晃动1/4"跳线和机柜顶1/2"跳线，观察仪器显示的驻波比数值是否变化很大。

如果驻波比数值变化很大，那么说明电缆接触不良。

如果驻波比大于1.5，那么可判断天馈系统有故障，按“步步为营”等方法处理。

！！当有塔放时，必须先切断塔放馈电，防止短路现象和其它损坏测试仪表的现象发生，再测试CDU TX/RX ANT端口驻波是否严重超标。

3）上述步骤一般能定位CDU 过驻波告警1（VSWR1）故障原因；当上述步骤不能定位CDU 过驻波告警1（VSWR1）故障原因时，按CDU驻波告警处理功能不稳定或CDU TX/RX ANT接头与1/4"跳线接头匹配不良处理。

前者更换CDU，后者更换CDU和1/4"跳线。

4）若TRX上报驻波比告警，则需要首先检查TRX发射端口（TX）到CDU的连线是否正常及接头是否拧紧，同时可以通过更换TRX来检查是否是TRX误告警。

信息化技术应用
常重要的效果。将来，为进一步提高化工设备制作公司的核心 竞争力，Tekla软件将扮演着越来越重要的作用。
参考文献 [1] 张磊，周东明.Tekla Structures软件在钢结构工程中的应用[J].钢
结构，2015，(11):30.
[2] 李长锁，隋波.Xsteel在海洋工程加工设计中的首次应用[J].中国 造船，2006，(47):1-3.
（6）重新做好天线的防水[2]。
3 参考法律、法规、规章、标准相应条款 《民用航空通信导ห้องสมุดไป่ตู้监视运行保障与维护维修规程（AP-
115-TM-2016-01）》中第五十一条不同天气条件下的维护内 容：（三）在多雨潮湿天气条件下，需要加强设备和部件的防 潮、防锈、防腐检查，及时对室外密封件进行检查维护，对受 潮部件作干燥处理。

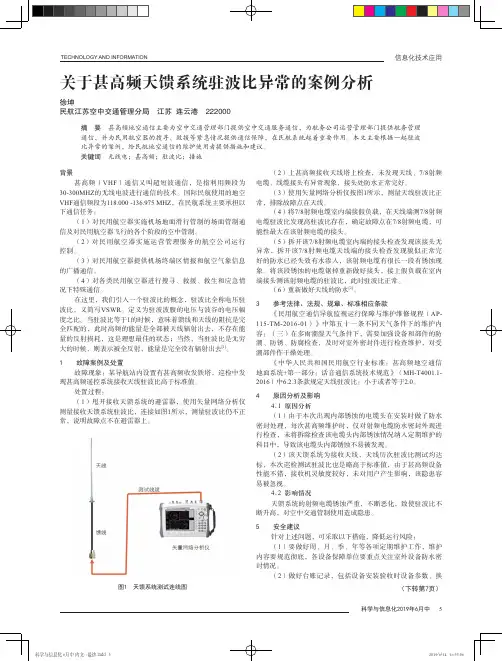

背景 甚高频（VHF）通信又叫超短波通信，是指利用频段为
30-300MHZ的无线电波进行通信的技术。国际民航使用的地空 VHF通信频段为118.000 -136.975 MHZ，在民航系统主要承担以 下通信任务：
（1）对民用航空器实施机场地面滑行管制的场面管制通 信及对民用航空器飞行的各个阶段的空中管制。
内容要规范彻底，各设备保障单位要重点关注室外设备防水密 封情况。
（2）做好台账记录，包括设备安装验收时设备参数、换
（下转第7页）
科学与信息化2019年6月中 5
科学与信息化 6月中 内文--最终.indd 5
2019/6/14 16:55:06
TECHNOLOGY AND INFORMATION
[3] 熊乐喜.浅谈建筑钢结构深化详图设计[J].中国建筑金属结构， 2013，(22):15.
（上接第1页）

通信技术专业教学资源库 武汉职业技术学院
《4G-LTE基站建设》课程
LTE站点天馈故障分析
主讲： 李雪
LTE站点天馈故障分析
案例1：接头无防护导致天馈系统驻波不稳定 现象描述：
几个TD-LTE站点，分别出现“射频单元驻波告警”， 通过DSP VSWR测试驻波比为1.9，不符合客户要求的驻波比小于1.5的范围。
故障定位：光纤链路插损过大所致 故障处理： 先更换BBU和RRU侧光纤链路，告警未消除 更换ODF间光纤链路，告警消除
通信技术专业教学资源库 武汉职业技术学院
谢谢
主讲： 李雪
LTE站点天馈故障分析
案例2：光纤插损过大致“射频单元维护路异常告警” 现象描述：某LTE试验网站点4天内出现10次“射频单元维护链路异常告警”， 告警恢复时间自2分钟至4分钟左右。 故障原因分析： 光模块故障或不匹配 光纤链路故障、插损过大或光纤不洁净 射频单元故障 光口故障、单板故障 其他原因
LTE站点天馈故障分析
错误安装案例图
LTE站点天馈故障分析
故障原因分析： 更换已损坏的馈线和锈蚀的连接器 对每个馈线连接器按照规范做“1层PVC+3层防水胶带+3层PVC胶带”标准防水 密封处理 对馈线与馈线连接器、跳线与跳线连接器、馈线连接器与跳线连接器等连接处进 行规范操作 布防馈线并且避免损伤馈线，重新进行仪器校准，测试天馈系统VSWR和DTF达到 标准要求
LTE站点天馈故障分析
故障原因分析： 工程安装不规范或者安装工艺粗糙，导致馈线接头连接不可靠或者松动出现的驻波 比过高。 馈线不同程度的折弯破损造成系统驻波比过高。 馈线接头制作不规范、制作工艺没有达到要求。 馈线和接头，其他室分器件等阻抗不匹配造成驻波比过高。 其他环境因素（例如湿度过大）造成馈线接头处或者室分器件内部进水。

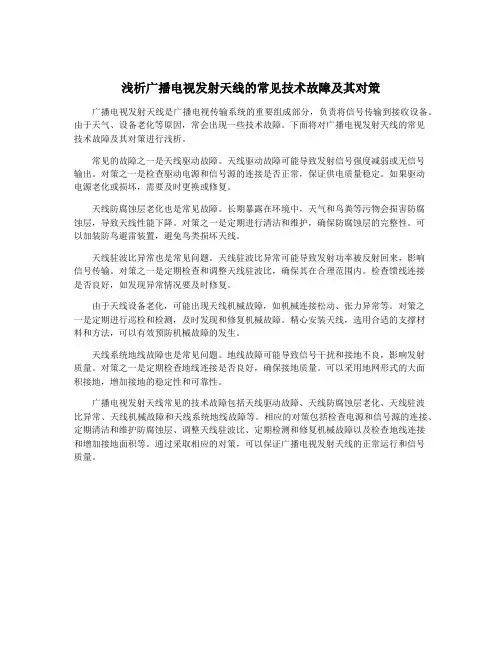

浅析广播电视发射天线的常见技术故障及其对策广播电视发射天线是广播电视传输系统的重要组成部分，负责将信号传输到接收设备。

由于天气、设备老化等原因，常会出现一些技术故障。

下面将对广播电视发射天线的常见技术故障及其对策进行浅析。

常见的故障之一是天线驱动故障。

天线驱动故障可能导致发射信号强度减弱或无信号输出。

对策之一是检查驱动电源和信号源的连接是否正常，保证供电质量稳定。

如果驱动电源老化或损坏，需要及时更换或修复。

天线防腐蚀层老化也是常见故障。

长期暴露在环境中，天气和鸟粪等污物会损害防腐蚀层，导致天线性能下降。

对策之一是定期进行清洁和维护，确保防腐蚀层的完整性。

可以加装防鸟避雷装置，避免鸟类损坏天线。

天线驻波比异常也是常见问题。

天线驻波比异常可能导致发射功率被反射回来，影响信号传输。

对策之一是定期检查和调整天线驻波比，确保其在合理范围内。

检查馈线连接是否良好，如发现异常情况要及时修复。

由于天线设备老化，可能出现天线机械故障，如机械连接松动、张力异常等。

对策之一是定期进行巡检和检测，及时发现和修复机械故障。

精心安装天线，选用合适的支撑材料和方法，可以有效预防机械故障的发生。

天线系统地线故障也是常见问题。

地线故障可能导致信号干扰和接地不良，影响发射质量。

对策之一是定期检查地线连接是否良好，确保接地质量。

可以采用地网形式的大面积接地，增加接地的稳定性和可靠性。

广播电视发射天线常见的技术故障包括天线驱动故障、天线防腐蚀层老化、天线驻波比异常、天线机械故障和天线系统地线故障等。

相应的对策包括检查电源和信号源的连接、定期清洁和维护防腐蚀层、调整天线驻波比、定期检测和修复机械故障以及检查地线连接和增加接地面积等。

通过采取相应的对策，可以保证广播电视发射天线的正常运行和信号质量。

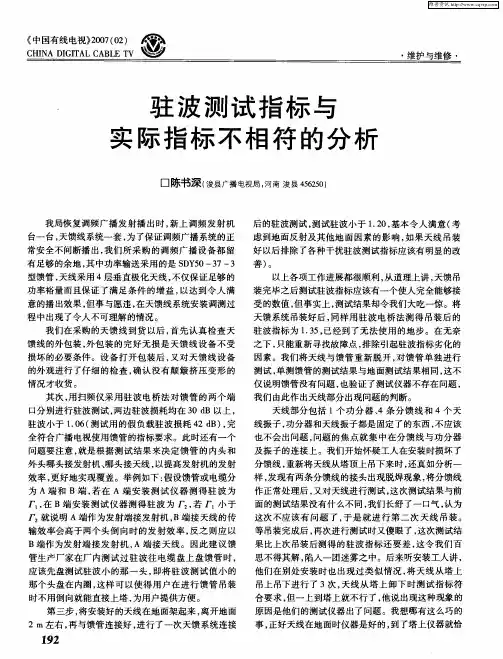

其次 ， 用扫频仪采用驻波电桥法对馈管的两个端
口分别 进行 驻 波测试 ， 边驻 波损 耗均在 ３ Ｂ以上 ， 两 Ｏｄ
驻波小于 １０ （ ．６ 测试用 的假负载驻波损耗 ４ Ｂ ， ２ｄ ） 完 全符合广播 电视使用馈管的指标要求。此时还有一个 问题 要 注意 ， 是 根据 测 试 结 果来 决 定 馈 管 的 内头 和 就
装完毕之后测试驻波指标应该有一个使人完全能够接 受 的数值 ， 但事实上 ， 测试结果却令我们大吃一惊。将 天 馈 系统 吊装好 后 ， 同样 用 驻 波 电桥 法 测得 吊装 后 的 驻波指标为 １３ ， ．５ 已经到了无法使用 的地步 。在无奈
之下 ， 只能 重新 寻找 故 障点 ， 除 引起驻 波指标 劣 化 的 排 因素 。我们 将 天线 与馈 管 重 新 脱 开 ， 馈 管单 独进 行 对 测试 ， 单测 馈 管 的测 试结 果与 地 面测试 结果 相 同 ， 这不 仅 说 明馈 管没 有 问题 ， 验证 了测试 仪 器不存 在 问题 ， 也 我们 由此 作 出天线 部分 出现 问题 的判 断 。 天线 部分 包括 １个 功 分 器 、 分 馈 线 和 ４个 天 ４条 线振 子 ， 功分 器 和天线 振子 都是 固定 了 的东西 ， 应该 不 也 不会 出 问题 ， 问题 的 焦 点就 集 中在 分馈 线 与 功 分 器 及 振子 的连 接上 。我 们开 始怀 疑工人 在安 装 时损坏 了 分 馈线 ， 重新 将 天线从 塔顶 上 吊下来 时 ， 还真 如分析 一 样 ， 现有两 条 分馈线 的接 头 出现脱 焊现 象 ， 发 将分馈 线 作 正常 处理 后 ， 又对 天线进 行测 试 ， 这次 测试结 果 与前 面 的测试结 果 没有什 么不 同 ， 我们 长舒 了一 口气 ， 为 认 这 次不 应 该 有 问 题 了 ， 于是 就 进 行 第 二 次 天线 吊装 。 等 吊装 完成 后 ， 再次进 行 测试 时又 傻 眼了 ， 这次测 试结 果 比上次 吊装 后测 得 的 驻 波指 标 还 要 差 ， 这令 我们 百 思不 得其 解 ， 陷入 一 团迷雾之 中。后来 听安 装工 人讲 ， 他们 在别 处安 装 时也 出现 过类 似 情 况 ， 天 线 从 塔 上 将 吊上 吊下 进行 了 ３次 ， 线 从 塔 上 卸 下 时测 试 指 标 符 天 合要 求 ， 但一 上 到塔上 就不 行 了 ， 他说 出现这种 现象 的 原 因是他 们 的测试 仪器 出了 问题 。我 想哪 有这 么巧 的

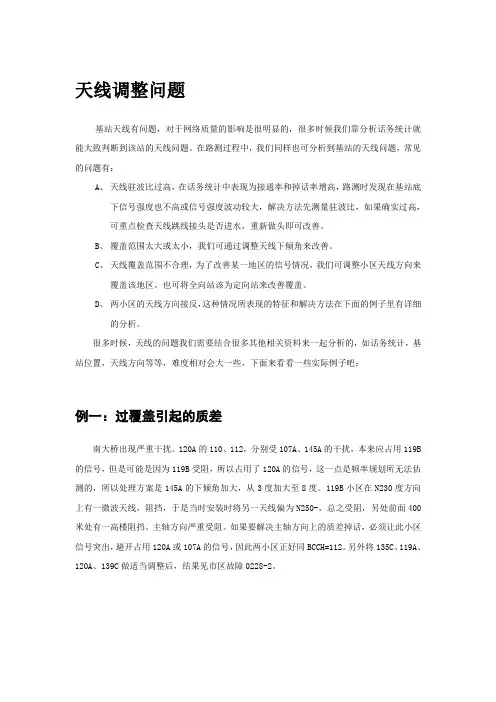

天线调整问题基站天线有问题，对于网络质量的影响是很明显的，很多时候我们靠分析话务统计就能大致判断到该站的天线问题。

在路测过程中，我们同样也可分析到基站的天线问题，常见的问题有：A、天线驻波比过高，在话务统计中表现为接通率和掉话率增高，路测时发现在基站底下信号强度也不高或信号强度波动较大，解决方法先测量驻波比，如果确实过高，可重点检查天线跳线接头是否进水，重新做头即可改善。

B、覆盖范围太大或太小，我们可通过调整天线下倾角来改善。

C、天线覆盖范围不合理，为了改善某一地区的信号情况，我们可调整小区天线方向来覆盖该地区。

也可将全向站该为定向站来改善覆盖。

D、两小区的天线方向接反，这种情况所表现的特征和解决方法在下面的例子里有详细的分析。

很多时候，天线的问题我们需要结合很多其他相关资料来一起分析的，如话务统计，基站位置，天线方向等等，难度相对会大一些，下面来看看一些实际例子吧：例一：过覆盖引起的质差南大桥出现严重干扰。

120A的110、112，分别受107A、145A的干扰，本来应占用119B 的信号，但是可能是因为119B受阻，所以占用了120A的信号，这一点是频率规划所无法估测的，所以处理方案是145A的下倾角加大，从3度加大至8度。

119B小区在N230度方向上有一微波天线，阻挡，于是当时安装时将另一天线偏为N250-，总之受阻，另处前面400米处有一高楼阻挡。

主轴方向严重受阻。

如果要解决主轴方向上的质差掉话，必须让此小区信号突出，避开占用120A或107A的信号，因此两小区正好同BCCH=112。

另外将135C、119A、120A、139C做适当调整后，结果见市区故障0228-2。

由上图可见：上述处理后情况略有改善，但无法彻底解决问题，基本的方法是处理119B的阻挡问题，如重新安装天线，避开微波天线的影响。

例二：MZUHCZ2、MZUHCZ3 天线方向接反1、MZUHCZ2，MZUHCZ3 天线方向接反上图为路测结果分析图，它清晰表明MZUHCZ2与MZUHCZ3天线方向相反，经过基站现场勘查证实天线安装错误如下：阶段CELL ID 基站设备类型天线天线方向( )火车站设计值MZUHCZ2 RBS200 RXA，RXB，TX 180MZUHCZ3 RBS200 RXA，RXB，TX 270 网优调整前值MZUHCZ2 RBS200 RXA，RXB，TX 270MZUHCZ3 RBS200 RXA，RXB，TX 180 网优调整后值MZUHCZ2 RBS200 RXA，RXB，TX 180MZUHCZ3 RBS200 RXA，RXB，TX 2702、通过路测发现定子桥基站扇区2与扇区3天线反向装反，路测结果如下图所示：天线方向装反情况如下：基站名称阶段CELL ID 基站设备类型天线天线方向( )锭子桥设计值MZUDZQ2 RBS200 RXA，RXB，TX 180MZUDZQ3 RBS200 RXA，RXB，TX 300 网优调整前值MZUDZQ2 RBS200 RXA，RXB，TX 300MZUDZQ3 RBS200 RXA，RXB，TX 180 网优调整后值MZUDZQ2 RBS200 RXA，RXB，TX 180MZUDZQ3 RBS200 RXA，RXB，TX 3003、 路测发现当MS 占上MZUXHY1时出现频繁切换且话音质量极差，当时信号状况如下：后经检查为一扇区有一天线与二扇区一天线接反，具体情况如下：基站名称 阶段 CELL ID 基站设备类型 天线 天线方向() 小花园设计值 MZUXHY1 RBS2000 RXB/TX2 30MZUXHY2 RBS2000 RXB/TX2 180 网优调整前值 MZUXHY1 RBS2000 RXB/TX2 180MZUXHY2 RBS2000 RXB/TX2 30 网优调整后值MZUXHY1RBS2000RXB/TX230MZUXHY2 RBS2000 RXB/TX2 180经重新安装天线之后测得的结果如下：例三：天线错接的定位——博罗田美站案例分析李展东苏彦军案例：话务统计分析发现问题：博罗H41田美第2、第3小区切换失败率较高；路测现象：1、在田美2区正对方向主要占用到第1小区信号和第三小区信号却很少占用第2小区信号；如下图所示：可以看到，在田美第三小区背对的方向第三小区信号强度有60多DBm，而正对的第二小区信号强度却只有90DBm左右；首先，通过周边环境观测，排除了因为有掩体阻挡第二小区信号覆盖的可能；由此我们怀疑第三小区天线方向有误；2、在田美1区和3区正对方向发生2区和3区的乒乓切换；如下图所示：问题分析及处理过程：根据路测数据可以看出，田美第二小区的覆盖范围明显有误；在正对方向无法占用到，在背向很远的地方信号强度却有60多DBm，而且与第3小区发生乒乓切换；由此就可怀疑第二小区天线方向有误；加上第一步路测数据分析得出的第三小区方向有误的可能，就可以怀疑第二、三小区天线反接；上站做硬件检查：田美站，RBS2202、CDU_A、2/2/2配置；做天线检查的方法可根据收设备及人员情况选择一下几种：1、利用OMT R1.4做检查可以查出天线反接（注：只有新版本添加了这个功能，之前的版本没有此功能）；2、有人员配合的话，利用万用表，找一段金属丝将每条馈线室外端的内层和外层短路相接，在机架端用万用表逐个测试电阻看整条馈线是否通路；如果不通路说明所测天线接错；3、情况允许的话可以凭眼睛判断室内室外馈线是否有交错、乱接的情况；这种方法可行的话是最快捷的；选用第3种方法，发现田美2小区和3小区的第一根收发共用天线反接；调转天线后信号恢复正常；覆盖图如下：可以看到在原本会发生第二、三小区乒乓切换的地带，只剩下第一、三小区的信号覆盖且切换正常；要点解析：下面信号图中大家可以看到，从33或者78切入19之前，19的信号强度有70DBm 左右，但是当切入19以后信号强度马上跌落至100DBm以下，如图所示，这是为什么？？田美站使用的CDU类型是CDU_A，每个CDU_A有两个收发共用的天线，可带两个载波；而且CDU_A没有类似combiner的单元，也就是说两个载波的信号分别通过不同的天馈线直接接出室外发射；接法如图所示：所以当田美2（主频19）的第一根天线被交叉错接到田美3时，在田美3区的正对方向上，主频19（对应第一个载波）的信号强度很强，达到70DBM左右；而一旦切入田美2区时，指配的TCH如果是第二根天线所接的载波（TCH = 25），那么此时用到的就是背向信号，故而信号强度马上跌落至100DBm以下；如果指配的TCH是第一跟天线所接的载波（TCH = 19），所用的信号就是正向的，强度自然就高。

驻波比告警处理方法
技术案例标题：
关于驻波比过高告警处理方法
故障现象描述：
载频板或者RRU连接到天线的时候，会出现的一种告警，假如有驻波比告警的话，载频板或者RRU的的驻波比告警灯会亮红灯，这就说明是有驻波比告警了。

告警采集描述
驻波比是一个比例，通常苏州这边是要求在1.5以下是正常的，优秀的一般在1.3以下，假如高于1.5的时候载频板或者RRU的驻波比告警灯是会亮起来的；假如在1.3以上1.5以下灯一般不会亮，但是在BSC侧能看看到具体的值，也是需要整改一下的
故障原因分析：
1．可能问题出在跳线的头子上的，连接载频板或者RRU与天线的时候，每一个载频板总共2根线有四个跳线头子，一般来说问题出现在跳线头子上的概率很大
2．可能出现在跳线两头的设备，一头是载频板，一头是天线，都有可能。

3．可能出现在跳线上面，中间可能有些弯折的地方，会有所影响处理过程：
1．先检查跳线头子，看是否是头子的松动或者头子的连接处是否良好来解决故障
2．可以更换载频板（RRU）或者天线
3．更换跳线
建议与总结
1．对于这样的故障，我们要理清楚这个故障所在设备的位置，具体到点，然后根据这个位置的组成部分，一一排查，肯定能解决问题。

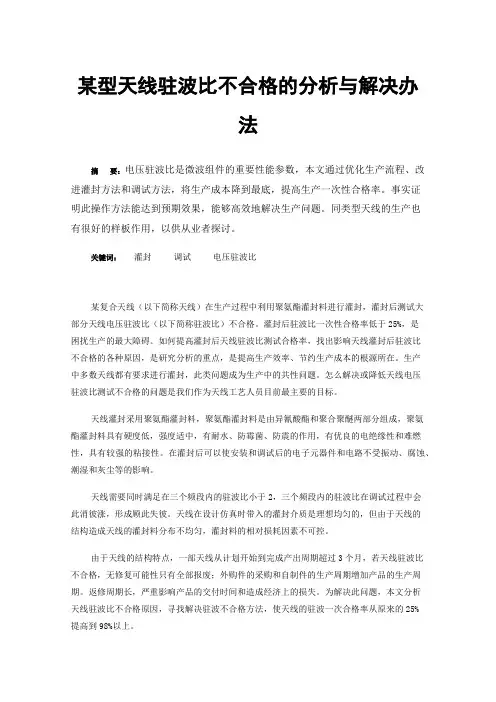

某型天线驻波比不合格的分析与解决办法摘要：电压驻波比是微波组件的重要性能参数，本文通过优化生产流程、改进灌封方法和调试方法，将生产成本降到最底，提高生产一次性合格率。

事实证明此操作方法能达到预期效果，能够高效地解决生产问题。

同类型天线的生产也有很好的样板作用，以供从业者探讨。

关键词：灌封调试电压驻波比某复合天线（以下简称天线）在生产过程中利用聚氨酯灌封料进行灌封，灌封后测试大部分天线电压驻波比（以下简称驻波比）不合格。

灌封后驻波比一次性合格率低于25%，是困扰生产的最大障碍。

如何提高灌封后天线驻波比测试合格率，找出影响天线灌封后驻波比不合格的各种原因，是研究分析的重点，是提高生产效率、节约生产成本的根源所在。

生产中多数天线都有要求进行灌封，此类问题成为生产中的共性问题。

怎么解决或降低天线电压驻波比测试不合格的问题是我们作为天线工艺人员目前最主要的目标。

天线灌封采用聚氨酯灌封料，聚氨酯灌封料是由异氰酸酯和聚合聚醚两部分组成，聚氨酯灌封料具有硬度低，强度适中，有耐水、防霉菌、防震的作用，有优良的电绝缘性和难燃性，具有较强的粘接性。

在灌封后可以使安装和调试后的电子元器件和电路不受振动、腐蚀、潮湿和灰尘等的影响。

天线需要同时满足在三个频段内的驻波比小于2，三个频段内的驻波比在调试过程中会此消彼涨，形成顾此失彼。

天线在设计仿真时带入的灌封介质是理想均匀的，但由于天线的结构造成天线的灌封料分布不均匀，灌封料的相对损耗因素不可控。

由于天线的结构特点，一部天线从计划开始到完成产出周期超过3个月，若天线驻波比不合格，无修复可能性只有全部报废；外购件的采购和自制件的生产周期增加产品的生产周期。

返修周期长，严重影响产品的交付时间和造成经济上的损失。

为解决此问题，本文分析天线驻波比不合格原因，寻找解决驻波不合格方法，使天线的驻波一次合格率从原来的25%提高到98%以上。

1驻波比参数测试不合格原因分析天线驻波比的理想值是1，越接近1天线性能越好。

天线不起作用的原因-回复天线不起作用的原因，可能由多种因素引起。

在本文中，将逐步回答有关天线无效的原因，并解释每个原因的背后原理和解决方法。

第一部分：天线选择不当天线选择不当是天线无效的常见原因之一。

天线的类型和设计需要根据应用场景和要求进行合理选择。

以下是一些常见的选择错误：1. 频率不匹配：天线应根据所需的频率范围进行选取。

如果选择的天线频率范围与所需的工作频率不匹配，天线将无法正常工作。

解决方法是确保天线频率范围与所需频率的匹配。

2. 天线增益不匹配：不同应用场景需要不同的天线增益。

如果选择的天线增益过高或过低，将导致无法满足所需的信号接收或传输要求。

解决方法是选择天线增益与应用需求相匹配。

3. 极化方式不匹配：天线可以具有水平、垂直或圆极化方式。

选择不正确的极化方式会导致信号弱化或完全无法接收。

解决方法是选择与发送或接收设备极化方式相匹配的天线。

第二部分：多径干扰多径干扰是天线无效的常见原因之一。

多径干扰是指信号经过不同路径到达接收天线，并在接收过程中发生干扰。

以下是一些相关原因：1. 建筑物和障碍物：建筑物、树木、山脉等障碍物会反射、折射和散射信号，形成多条路径到达接收天线。

这些多条路径的叠加可能导致信号失真和衰减。

解决方法是尽量避免障碍物和选择合理的发射和接收位置。

2. 多路径干扰：在城市环境中，信号经常发生多次反射，形成多条路径。

这些多余的路径可能导致信号相位偏移和干扰。

解决方法包括使用抗多路径干扰技术，如Rake接收器和空间分集。

第三部分：电磁干扰电磁干扰也是导致天线无效的常见原因之一。

以下是一些相关原因：1. 相邻设备的干扰：如果天线附近有其他无线设备或电子设备，它们可能会产生电磁干扰，影响天线的正常工作。

解决方法包括增加与干扰源之间的距离、使用屏蔽设备或天线、选择工作在不同频段的设备等。

2. 天气条件的干扰：恶劣的天气条件，如雷暴、大风、雨雪等，可能会导致天线无效。

电磁信号在这些条件下可能会被衰减、偏离路径或被弱化。

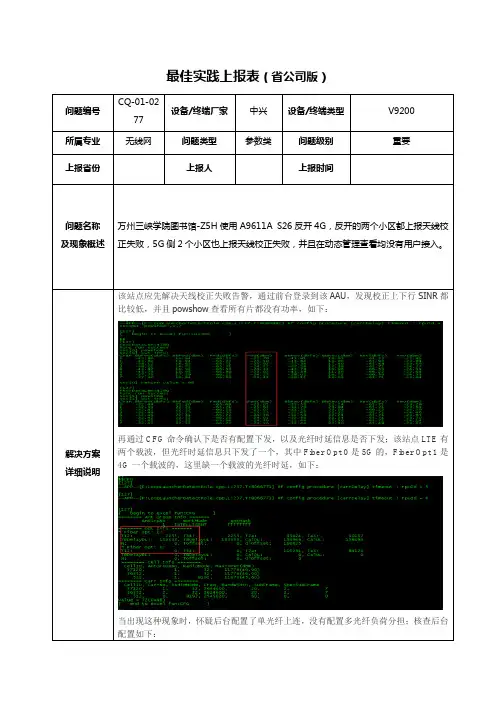

最佳实践上报表（省公司版）
该站点应先解决天线校正失败告警，通过前台登录到该AAU，发现校正上下行SINR都比较低，并且powshow查看所有片都没有功率，如下：
再通过CFG命令确认下是否有配置下发，以及光纤时延信息是否下发；该站点LTE有两个载波，但光纤时延信息只下发了一个，其中Fiber Opt 0是5G的，Fiber Opt 1是4G一个载波的，这里缺一个载波的光纤时延，如下：
当出现这种现象时，怀疑后台配置了单光纤上连，没有配置多光纤负荷分担；核查后台配置如下：
后台修改该AAU的连接方式为，多光纤负荷分担并增量同步下去，待AAU重新起来后，光纤时延信息正常并且两个小区均有用户接入，如下：。

江苏移动驻波比异常和天线校正失败故障分析报告1驻波比异常告警分析徐州、宿迁、连云港3地市合计87条驻波比告警：●驻波比值小于等于2合计26条，占比31.3%。

研发分析升级600版本解决。

●驻波比值大于2合计61条，占比69.7%。

已处理39条，未处理24条。

已处理39条告警的原因分类如下图：从已处理故障情况看，设备及辅料问题（RRU、馈线）占比86%，是主要因素。

工程问题占比8%，天线问题占比4%。

1)更换RRU站点清单2)更换馈线的站点清单3)工程整改站点清单工程整改主要是馈线头未拧紧，馈线走线不规范。

2天线校正失败告警分析徐州、宿迁、连云港3地市合计27条校正失败告警：1）已经处理12条告警，占比44%。

未处理15条，占比56% 已处理12条告警的原因分类如下图：从已处理故障情况看，辅料问题（馈线）占比9%。

工程问题占比83%，软件占比8%。

3现场故障总结从整体故障处理看，江苏的故障主要由以下问题造成，需要具在后续的工程中规避：1)工程不规范主要存在以下几种不规范行为：（1）未做防水，直接套冷缩管。

《冷缩套管安装施工指导书》规范要求先做1+1防水，再套冷缩管。

（2）天馈线头未拧紧，存在驻波比告警。

（3）馈线走线不规范。

馈线从馈线口保持垂直30cm。

如下图解决措施（1）对于存在问题的站点，要求工队按照规范整改（2）对督导和工队加强工程施工规范学习，现场施工监督（3）工程经理不定期上站检查工程质量2)馈线或光纤存在交叉连接从现场的分析看，主要存在3种交叉（1）校准口（CAL）和天馈口（ANTx）接交叉。

这种情况下，后台会产生天线校正失败或通道增益异常告警。

（2）天馈口之间存在交叉。

这种情况下，后台无告警。

（3）TDS和TDL分光纤连接时，不同RRU之间的光纤鸳鸯。

a)TDS小区间光纤交叉，后台无告警。

但是小区无话务。

b)TDL小区间光纤交叉，后台存在告警。

c)TDS和TDL小区之间光纤交叉，后台存在天线校正失败告警。

驻波比过高排查陈碧明1. 故障现象驻波比是表征反射信号大小的参数，或者说是衡量系统匹配情况的参数。

驻波比越大，说明反射回来的信号越多，有用信号的电平值就越低，如果设备之间或者设备与接头、线缆之间匹配的越好，驻波比就越低，反之，驻波比就高。

2．故障排查过程归结故障原因，主要是工程问题，少数是由于线缆故障导致，极少是设备本身某个通道故障：在实际工程中，由于施工队施工水平原因，接头制作质量不高，造成RRU驻波比异常；其次在射频线缆布放过程中弯曲半径过小，或者布放好的线缆受到外界损坏导致驻波比异常（比如线缆外皮破裂导致线缆介电常数改变等）。

1、对于驻波比故障，可以通过驻波测试仪Sitemaster来测量，正常情况下驻波比应该在1.3^1.5之间，如果高于这个值，可使用Sitemaster里的故障定位来确定驻波异常的位置，定位结果会显示为故障点到测试点的距离，单位一般是米，根据定位结果可以确定问题所在，可能会是线缆接头处，或者器件汇接处，也可能是线缆中间的某个部分（线缆受损）。

2、使用频谱仪测试每一个节点的输出功率，例如：RRU输出口功率为25dBm，那么经过0.5米跳线后至少应该在24左右，如果衰耗过大，说明跳线或接头有问题，同理，如果经过跳线输出的功率为24，那么天线侧接头或天线有问题，以此类推，即可定位到故障点。

3、现场也可在检查完故障通道接头的基础上采用“交叉法”定位到故障。

3．相关原理知识１）驻波的概念。

当馈线和器件、天线等匹配时（线缆的特性阻抗、器件的工作频段等参数的匹配），高频能量全部被负载（如天线）吸收，馈线上只有入射波，没有反射波，此时馈线上传输的是行波，馈线上各处的电压幅度相等，馈线上任意一点的阻抗都等于它的特性阻抗。

而当馈线与器件、天线等不匹配时，负载就不能全部将馈线上传输的高频能量吸收，而只能吸收部分能量，入射波的一部分能量反射回来形成反射波。

在不匹配的情况下,馈线上同时存在入射波和反射波，两者叠加，在入射波和反射波相位相同的地方振幅相加最大，形成波腹；而在二者相位相反的地方振幅相减为最小，形成波节，其它各点的振幅则介于波腹与波节之间，这种合成波称为驻波。

驻波比告警和幅相一致性告警处理方案1.1 驻波比告警问题故障现象说明：通过基站网管系统OMCR，出现通道驻波比告警，定位驻波比告警支路。

具体如下：故障原因分析：●原因一：支路天馈连接异常引起支路驻波比较大，上报驻波比告警；●原因二：RRU本身支路异常，外螺纹损坏或内部天线输出口挤压变形，无法与外接馈线正常连接，上报驻波比告警；☑解决办法：故障处理步骤：步骤一：通过基站网管系统OMCR确认告警支路，具体如下图：说明：该图中说明为RRU第1天线支路上报驻波比告警；步骤二：通过RRU本地查询，进一步确定故障支路重新手动打开告警支路，查询开支路情况下该支路驻波比是否正常，有如下两种方案：①在RRU底层9C5W下输入如下命令：其中90001为驻波比告警码；1表示第一支路天线；1，4，1，“”为命令函数；输入该命令后在一个告警周期内（5分钟）查询驻波比告警是否清除，如清除则查询驻波比检测值，未清除则转②；②复位RRU，在RRU正常启动建立小区后，马上查询驻波比检测值；查询驻波比检测值，分析如下所示：该8支路驻波比显示值小于25，最大值21也不是很接近25，为正常状态，如出现大于25或者23以上情况，则该支路驻波比异常，继续步骤三；如下图所示为异常支路：注：驻波比告警门限由bbu设定，下行功率小于25dbm时不会触发驻波比告警步骤三：工程更换馈线头，判定RRU故障或天馈故障更换告警支路与相邻正常支路馈线头，重复步骤二；1）若告警随着馈线转移，即为天馈系统问题，通过倒换天线端相应端口支路馈线头判定馈线问题或者天线问题，并更换相应设备；2）若告警不随着馈线转移，即RRU支路问题，更换RRU；1.2 幅相一致性告警问题故障现象说明：通过基站网管系统OMCR，查询出现幅相一致性告警，告警类型有接收通道天线通道幅相一致性告警和发射通道天线通道幅相一致性告警两种类型，具体如下：故障原因分析：●原因一：馈线支路异常，导致支路AC环回校准异常，产生幅相一致性告警；●原因二：RRU支路异常，产生幅相一致性告警；☑解决办法：故障处理步骤：步骤一：通过基站网管系统OMCR确定告警支路，如下图：OMCR中显示活动告警栏：说明：该图中显示为RRU第2天线支路出现接收发射通道幅相一致性告警步骤二：通过机房远端RRU底层查询，初步分析故障支路通过RRU底层命令进行信息查询，查取各支路AC校准值，确定故障支路。

驻波告警是驻波比过高导致，驻波比高的原因：1、连接松动：塔顶跳线和天线之间，塔顶跳线和馈线之间，机房跳线和馈线之间，机房跳线和设备之间。

2、线缆问题：查看馈线是否有压扁的地方，更换跳线验证是否是跳线问题；3、天线问题：可能是天线的驻波比过高导致；4、跳线或馈线接头做的不好，导致接触不良；5、如果安装了避雷器，也可能是避雷器问题导致；6、如果室外的接头防水做的不好，导致馈线进水，也可能太高驻波比。

分享]驻波比处理流程⏹故障原因分析RFE的驻波比告警是在输出大于低功率告警门限的时候才会发生，一旦发生PA 关断的情况，RFE检测到低功率告警后，驻波比告警会自动恢复，这个一定要注意，判断的时候要结合RFE的历史告警来综合确认。

RFE驻波比告警可能有以下几个主要原因(1)RFE模块本身问题；(2)PIM模块驻波检测电路出现问题；(3)天线和馈线问题；(4)接头问题；(5)前台如果有人操作天馈而没有关掉功放，也会导致RFE驻波比告警，这种情况通常伴随着功放驻波告警，需要优先排除。

⏹判断和处理方法(1)驻波比告警在后台做一些判断之后需要到前台处理，必要时请携带相关驻波测试仪表。

(2)如果持续出现VSWR1.5告警，请首先确认RFE到馈线的接头是否拧紧，避免由于没有拧紧出现故障；如果确认接头拧紧前台仍有VSWR告警，请拧下接头确认馈线接头内部是否有损坏，RFE的接头内部是否有问题，如果有损坏或者问题请直接更换接头或者模块。

如果接头良好，请将该模块跟其它扇区工作正常的模块交换，后台观察故障是否在原槽位复现，是否跟模块走，如果后台告警消失，模块留在最新位置继续观察（由于驻波比告警的门限是在一个范围之内，不排除有些状态告警比较临界的情况，交换到合适的位置，以减少不必要的单板返修）。

(3)如果告警随RFE模块走，判断可能是模块的问题，请确认RFE的微同轴盲插是否出现异常，如果有些异常可以现场修复，请现场修复，如果不能请直接更换模块。

扇区反向RSSI值比较高异常信息1．含义反向RSSI值反映了基站反向链路的信号强度情况。

当该值大于-102dBm时，可认为异常。

在系统用户很少的情况下，反向RSSI比较高说明反向链路性能不好。

2．产生原因反向信号包括移动台发射信号、干扰信号、空间背景噪声以及基站器件噪声等。

由于CDMA系统使用了空间分集技术，因此每个扇区的反向链路有两条。

反向RSSI比较高会影响到基站对反向信号的解调，同时会使移动台的发射功率比较高、耗电量比较大。

在系统用户比较多的情况下，此时的反向RSSI比较高是正常的。

产生原因为：（1）空间干扰（包括直放站干扰）；（2）RFE异常；（3）TRX异常；（4）天馈系统异常。

3．处理方法检查反向RSSI值高现象是否一直存在。

如果异常现象时有时无或以前不存在该现象的基站而现在出现异常，外界干扰的可能性比较大。

判断是否是直放站引入的噪声，可以通过关断直放站电源实现。

如果关闭直放站电源后，后台查询RSSI值降低3dB以内，说明直放站对基站的干扰比较小。

否则，必须调整直放站。

到前台断开天馈系统，后台查询RSSI值。

如果此时RSSI值恢复正常，说明是天馈系统引入的噪声，必须检查和净化空间电磁环境。

用代换法更换RFE或TRX。

更换后如果后台查询RSSI值正常，说明所更换的单板有问题。

4．注意事项由于空间干扰的分布在时间上存在随机性，对于反向RSSI值的观测必须长期进行。

根据实际情况，密集市区的瞬间干扰不可避免，对系统影响不大，但必须密切关注干扰的发展趋势。

5．案例1：室内分布系统干扰（1）故障现象某基站α、β扇区问题。

α扇区天线锁定平衡，反向RSSI值不正常，后台统计原始数据见表错误！文档中没有指定样式的文字。

-1：表错误！文档中没有指定样式的文字。

-1 α、β扇区原始统计数据还原α、γ扇区的DIV，将γ扇区工作正常的DUP与α扇区的DUP更换，后台读取反向RSSI值为-99dBm/-99dBm。

[提要]：不论是对建设单位还是施工单位，驻波比告警是一个影响通信质量及考核的问题，作为施工单位在基站设备施工中却不可避免的会碰到驻波比告警等问题，如何避免此类问题的发生就是本文的目的所在.[关键词］：驻波比告警1、引言作为施工单位在设备施工中不可避免的碰到如驻波比告警等基站告警，本文不牵涉因设备引起的驻波比告警，就由于天馈施工方面而产生的驻波比告警加以分析，并引以为戒，从根本上杜绝此类问题的产生。

2、正文2。

1、什么是驻波比驻波比全称为电压驻波比,又名VSWR和SWR，为英文V oltage Standing Wave Ratio的简写。

在无线电通信中，天线与馈线的阻抗不匹配或天线与发信机的阻抗不匹配，高频能量就会产生反射折回,并与前进的部分干扰汇合发生驻波，其相邻电压最大值和最小值之比就是电压驻波比.为了表征和测量天线系统中的驻波特性，也就是天线中正向波与反射波的情况，人们建立了“驻波比”这一概念：SWR=R/r=（1+K)/（1-K）反射系数K=（R-r）/(R+r）（K为负值时表明相位相反）式中R和r分别是输出阻抗和输入阻抗。

当两个阻抗数值一样时，即达到完全匹配，反射系数K等于0，驻波比为1。

这是一种理想的状况，实际上总存在反射，所以驻波比总是大于1的。

2.2、为什么产生驻波比告警？驻波比值反应了无线电波在空中损耗大小,同时也反应了无线电波被接收机所接收电波好坏程度。

由于驻波比高会直接影响天线的有效发射功率，降低了覆盖区域,必然会降低了接通率,调话率，切换成功率，而且电压驻波比过大，将缩短通信距离，而且反射功率将返回发射机功放部分，容易烧坏功放管，影响通信系统正常工作。

为了保证设备及系统的正常运行和安全性，需要对驻波比设置一个允许范围,超过这个范围就产生驻波比告警。

驻波比的国标是小于1。

5,一般运营商要求都是1。

4或1。

3以下,设备厂家的要求基本都是1.4以下。

驻波比告警是在BTS主设备里设置的,通过中心机房进行监控，如BTS中的一个小区你设置驻波比是1.3,该小区的TRx的驻波比超过1.3就会产生告警。
