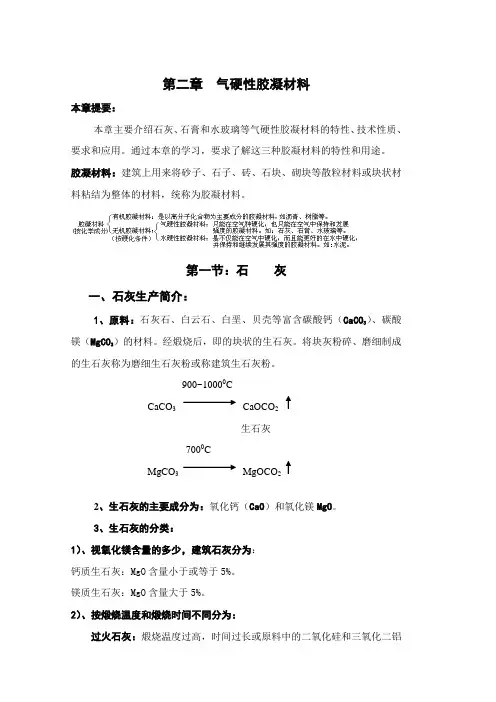

第二章气硬性胶凝材料本章提要：本章主要介绍石灰、石膏和水玻璃等气硬性胶凝材料的特性、技术性质、要求和应用。
通过本章的学习，要求了解这三种胶凝材料的特性和用途。

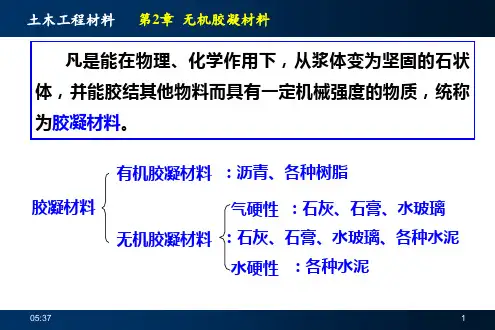

胶凝材料：建筑上用来将砂子、石子、砖、石块、砌块等散粒材料或块状材料粘结为整体的材料，统称为胶凝材料。
第一节：石灰一、石灰生产简介：）、碳酸1、原料：石灰石、白云石、白垩、贝壳等富含碳酸钙（CaCO3）的材料。
经煅烧后，即的块状的生石灰。
将块灰粉碎、磨细制成镁（MgCO3的生石灰称为磨细生石灰粉或称建筑生石灰粉。
900~10000CCaCO3 CaOCO2生石灰7000CMgCO3 MgOCO22、生石灰的主要成分为：氧化钙（CaO）和氧化镁MgO。
3、生石灰的分类：1）、视氧化镁含量的多少，建筑石灰分为：钙质生石灰：MgO含量小于或等于5%。
镁质生石灰：MgO含量大于5%。
2）、按煅烧温度和煅烧时间不同分为：过火石灰：煅烧温度过高，时间过长或原料中的二氧化硅和三氧化二铝等杂质发生溶解而造成的。
这种石灰颜色较深，块体致密，颜色发青，熟化十分缓慢，其细小颗粒可能在石灰应用之后熟化，体积膨胀，致使已经硬化的砂浆产生“崩裂”或“鼓包”现象，影响工程质量。
欠火石灰：石灰岩块的体积过大或窑中温度不均匀，本身尚未分解完全，颜色发黑。
它只会降低石灰的利用率，不会对施工带来危害。
优质灰：颜色洁白，质地松软，晶粒细小，密度小，重量轻。
与水作用速度快。
3）按加工方法不同分：生石灰粉：块灰直接磨细制成。
消石灰粉：将生石灰用适量水经消化和干燥而成的粉末，主要成分为CaOH2，亦称熟石灰。
石灰膏：将块状生石灰用过量水（约为生石灰体积的3~4倍）消化，或将消石灰粉和水拌合，所得达到一定稠度的膏状物，主要成分为CaOH2和水。
二、石灰的技术要求：1、建筑生石灰和建筑生石灰粉的技术要求：按现行建材行业标准《建筑生石灰》JC/T479—92、《建筑生石灰粉》JC/T480—92的规定，钙质生石灰和镁质生石灰各分为优等品、一等品、和合格品三个等级，技术指标可见表和表。
