电源的功率和效率小专题(带答案)

【物理】物理电功率题20套(带答案)及解析一、电功率选择题1．如图所示的电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向右移动时，电路中保持不变的是（）A. 用电器消耗的总功率B. 电压表V的示数与电流表A的示数的比值C. 电流表A的示数与电流表A1的示数的差值D. 电压表V的示数与电流表A1的示数的乘积【答案】D【解析】【解答】由电路图知道，R1与R2并联，电流表A1测R1的电流，电流表A测并联电路的总电流，电压表测电源电压，所以无论滑片如何移动，电压表的示数不变；当滑动变阻器的滑片P向右移动时，变阻器连入电路中的电阻变大，由P=U2/R知道，用电器消耗的总功率变小，A不符合题意；由图知道，电压表V的示数与电流表A的示数的比值等于电路的总电阻，由于滑动变阻器的滑片P向右移动而使总电阻变大，所以该比值变大，B 不符合题意；因为并联电路中各支路互不影响，所以当滑动变阻器的滑片P向右移动时，通过R1的电流不变，即电流表A1示数不变，但变阻器由于连入电路中的电阻变大，而使通过变阻器的电流变小，由于电流表A的示数与电流表A1的示数的差值等于通过变阻器的电流，所以，该差值会变小，C不符合题意；又因为电压表示数不变、电流表A1示数不变，所以电压表V的示数与电流表A1的示数的乘积不变，D符合题意，故答案为：D。

【分析】结合电路图判断电阻的连接方式及电表的测量对象，通过滑动变阻器的滑片P向右移动时变阻器连入电路中的电阻变化，结合欧姆定律、并联电路的规律、电功率公式进行分析即可.2．小明利用电能表测量某个家用电器的电功率，当电路中只有这个电器连续工作时，测得在1h内，消耗的电能为1.2kW•h，那么用这个电器是（）A. 液晶电视机B. 台式计算机C. 家用空调D. 电冰箱【答案】C【解析】【解答】解：用电器在t=1h内消耗的电能为W=1.2kW•h，用电器的电功率：P= = =1.2kW=1200W，液晶电视机的电功率约为100W，台式计算机的电功率约为200W，空调的电功率约为1000W，电冰箱的功率约为100W，所以电功率是1200W的用电器是空调．故选C．【分析】根据用电器在1h内消耗的电能，结合公式P= ，求出电功率，再与题目中给出的用电器的功率比较即可．3．小龙家上月初电能表示数为，电能表的部分参数及上月末的示数如图所示，表盘上“3200imp/（kW•h）”表示每消耗1kW•h的电能，指示灯闪烁3200次，下列选项正确的是（）A. 小龙家上月消耗的电能为680kW•hB. 小龙家同时使用的用电器总功率不可超过2200WC. 指示灯闪烁的次数越多，电能表所在电路接入的用电器总功率越大D. 断开其它用电器，只让阻值是100Ω的电热棒单独工作3min，指示灯闪烁64次，此时小龙家的实际电压是200V【答案】D【解析】【解答】解：A、电能表的读数时，最后一位是小数，单位kW•h，小龙家上月消耗的电能为772.3kW•h ﹣704.3kW•h=68kW•h，故A错；B、小龙家同时使用的用电器最大总功率P=UI=220V×20A=4400W，故B错；C、电能表指示灯闪烁的快慢反映了做功的快慢，而指示灯闪烁的次数多表示，电能表所在电路消耗的电能多，总功率不一定大，故C错；D、电能表上的指示灯闪烁了64次消耗的电能：W= kW•h=0.02kW•h；电热棒的电功率：P= = =0.4kW=400W．由P= 得实际电压：U= = =200V，故D正确．故选D．【分析】（1）电能表的读数方法：①月末的减去月初的示数；②最后一位是小数；③单位kW•h；求出本月消耗的电能；（2）10（20）A，10A是指电能表的标定电流，20A是指电能表平时工作允许通过的最大电流，利用P=UI求小龙家同时使用的用电器最大总功率；（3）电能表指示灯闪烁的快慢反映了做功的快慢；（4）3200imp/（kW•h）表示每消耗1kW•h的电能，指示灯闪烁3200次，从而可求闪烁64次消耗的电能；根据公式P= 求出电热棒的电功率，再利用P= 求实际电压．4．如图所示的电路，电源电压不变，灯L标有“6V3W”字样，不考虑灯丝电阻的变化。

电功率最大最小值问题一、电路总电功率最大问题1.如图所示，电源电压恒定，定值电阻R2=20Ω，滑动变阻器R0上标有“50Ω，0.5A”的字样，电流表A的量程为0～0.6A，电压表V的量程为0～15V。

当开关S打到1位置且滑片P在A端时，电压表的示数为8V；当开关S打到2位置且滑片P在中点时，滑动变阻器R0的功率为P0=4W，求：（1）电源电压U；（2）定值电阻R1的阻值；（3）当电路接通时，在确保电路元件安全的前提下，试讨论何时电路的总功率最小，最小功率是多少；何时电路的总功率最大，最大功率又是多少？2.如图甲所示，电源两端电压不变。

R1为定值电阻，R2为滑动变阻器；当滑动变阻器的滑片P滑动时测出电压值、电流值，得出滑动变阻器的功率P和电流I的关系图像如图乙所示，根据图像信息。

求：（1）滑动变阻器的最大阻值；（2）R1的阻值和电源电压；（3）求此电路的最大电功率。

3.如图甲所示的电路中，R为定值电阻，R为电阻式传感器，电源电压保持不变，当R阻值从0增大到60Ω，测得R的电功率与通过它的电流关系图象如图乙，下列说法正确的是（）A．R的阻值增大，电流表与电压表的示数都变小B．电源电压为12V C．当电流为0.6A时，1s内电路消耗的电能为21.6J D．R两端的电压变化范围为6V～18V4．如图甲所示，R1为定值电阻，滑动变阻器R2的滑片从a端滑到b端的过种中，R2消耗的电功率P与其两端电压U的关系图象如图乙所示，下列说法正确的是（）A．R1的阻值为20ΩB．R2的最大阻值为50ΩC．电源电压为5V D．该电路消耗的最大电功率为0.9W5.如图甲所示，电源电压保持不变，闭合开关S，滑动变阻器滑片从b点滑到a点过程中，两个电压表示数随电流表示数变化的图象如图乙所示。

（1）图乙中（填“dc”或“ec“）表示电压表V2的示数随电流表示数变化的图象。

（2）该过程中电路消耗的总功率最大值为W。

6.如图所示的电路，电源电压U=4.5V且保持不变，R1=5Ω，R2标有“50Ω0.5A”字样的滑动变阻器，电流表的量程为0﹣0.6A，电压表的量程为0～3V，则：（1）在接入电路之前，滑动变阻器R2两端允许加载的最大电压是多少？（2）电路的最大总功率为多少？（3）为了保护电路，滑动变阻器接入电路的电阻值的变化范围是怎样的？7. 如图所示电路，电源电压不变，小灯泡标有“6V 3W “字样，闭合开关后，当滑片P 移至某一位置时，小灯泡恰好正常发光，此时滑动变阻器消耗的功率为P 1；当滑片P 移至某一端点时，电流表示数为0.3A ，电压表示数变化了3V ，此时滑动变阻器消耗的功率为P 2，且P 1：P 2=5：6．下列判断正确的是（ ）A ．滑动变阻器的最大阻值为10ΩB ．电路允许消耗的最大功率为4.5WC ．小灯泡正常发光时，滑片P 位于滑动变阻器中点位置D ．滑动变阻器消耗的功率由P 1变为P 2的过程中，小灯泡消耗的功率变化了0.6W二、串联电路中某用电器的电功率最大问题1.如图所示电路，电源电压保持6V 不变，R 1是定值电阻，R 2是最大阻值为50Ω的滑动变阻器。

物理电功率题20套(带答案)及解析一、电功率选择题1．如图所示，阻值为R的电阻丝，用四种方法分别接在电压为U或2U的电源上．闭合开关后，在相同时间内虚线框里的电阻丝产生的总热量最多的是（）A. B. C. D.【答案】 D【解析】【解答】因为串联电路中电阻等于各分电阻之和，并联电路中总电阻的倒数等于各分电阻倒数之和，所以两电阻串联时电路中的总电阻最大，两电阻并联时电路中的总电阻最小，因为Q放=W=t，所以在相同的时间内放出的热量最多的是D选项．故选D．【分析】根据电阻的串并联比较各选项中电阻的大小，根据Q放=t得出它们在相同的时间内放出热量的关系．2．如图所示的电路中，电源电压保持不变，当开关S闭合时，灯L正常发光，如果将滑动变阻器的滑片P向右滑动，下列说法正确的是（）A. 电压表示数变小，灯L变亮B. 电压表示数变小，灯L变暗C. 电压表示数变大，灯L变亮D. 电压表示数变大，灯L变暗【答案】D【解析】【解答】由电路图可知，灯泡L与滑动变阻器R串联，电压表测R两端的电压，电流表测电路中的电流，将滑动变阻器的滑片P向右滑动时，接入电路中的电阻变大，电路中的总电阻变大，由可知，电路中的电流变小，由可知，灯泡两端的电压变小，因灯泡的亮暗取决于实际功率的大小，所以，由可知，灯泡的实际功率变小，灯泡L变暗，AC不符合题意；因串联电路中总电压等于各分电压之和，所以，滑动变阻器R两端的电压变大，即电压表的示数变大，B不符合题意、D符合题意。

故答案为：D。

【分析】结合电路图，理清电路的连接方式及电表的测量对象，结合滑动变阻器的滑片P 向右滑动时，接入电路中的电阻变化，利用欧姆定律及电功率的计算公式分析即可.3．某型号电饭锅具有保温与加热两种功能，其简化电路如图所示，R1、R2均为电热丝．下列说法正确的是（）A. S1、S2闭合时，电饭锅处于加热状态B. S1、S2闭合时，电饭锅处于保温状态C. S1闭合、S2断开时，电饭锅处于加热状态D. S1断开、S2闭合时，电饭锅处于保温状态【答案】A【解析】【解答】解：由电路图可知，当S1、S2闭合时，R1短路，电路中只有R2；当S1闭合、S2断开时，R1， R2串联，S1断开、S2闭合时，整个电路断开，电饭锅不工作；可见，当S1、S2闭合时，电路中电阻最小，当S1闭合、S2断开时，电路中电阻较大，由P= 可知，当S1、S2闭合时，电功率最大，处于加热状态；当S1闭合、S2断开时，电功率较小，处于保温状态．故A正确、BCD错．故选A．【分析】根据P= 可知，在电源电压不变时，电路中电阻越小，电功率越大，即为加热状态，反之为保温状态．据此分析判断．4．甲、乙两只灯泡，其I﹣U关系图象如图所示．现将甲、乙两灯串联在电路中，当甲灯两端的电压为2V时，乙灯消耗的功率是（）A. 1.2WB. 0.8WC. 2WD. 3W【答案】 A【解析】【解答】解：根据图象可知，当甲灯泡两端电压为2V时，通过甲灯泡的电流为0.4A；因为串联电路处处电流相等，因此通过乙灯泡的电流也为0.4A；根据图象可知，此时乙灯泡两端电压为3V；乙灯泡消耗的功率：P=UI=3V×0.4A=1.2W．故选A．【分析】先根据图象读出甲灯两端电压为2V时通过甲的电流，然后根据串联电路电流规律并结合图象可知此时乙灯泡两端电压，再根据P=UI求出乙消耗的功率．5．2017•黄冈）下列关于电和磁的说法正确的是（）A. 金属导体中的电流方向与导体中自由电子定向移动方向相同B. 家庭电路中同时工作的用电器总功率越大，通过电能表的电流越大C. 磁场中某点的磁场方向与该点小磁针静止时南极的指向相同D. 电动机是根据电磁感应原理工作的【答案】B【解析】【解答】解：A、自由电子是负电荷，所以金属导体中的电流方向与自由电子定向移动方向相反，故A错误；B、接入电路的用电器总功率越大，由公式I= 可知通过电能表的电流就越大，故B正确；C、小磁针静止时N极所指的方向为该点磁场的方向，故C错误；A、电动机是利用通电线圈在磁场中受力转动的原理制成的，故D错误．故选B．【分析】（1）物理学中规定正电荷定向移动的方向为电流方向；（2）家庭电路电流大的原因：总功率过大；（3）我们规定小磁针N极所指的方向为该点磁场的方向；（4）带电磁铁的仪器利用的是电流的磁效应原理．6．如图是检测酒精浓度的测试仪原理图，图中电源电压恒定为8V，R1为定值电阻，酒精气体传感器R2的阻值随酒精气体浓度的增大而减小。

二、电源的功率、效率及三类曲线【知识要点】一、导体的伏安特性曲线导体中的电流跟电压的关系用图线表示出来，就称为导体的伏安特性曲线。

分析时要注意以下两点：（如图1）1、注意I-U 曲线和U-I 曲线的区别。

（斜率的含义不同）2、对于线性元件伏安特性曲线是 ，对于非线性元件伏安特性曲线是 或 直线。

二、电源的功率、效率1、闭合电路中各部分的功率（1）电源的功率（电源的总功率）P 总= （2）电源的输出功率P 出= （3）电源内部消耗的功率P 内= 2、电源的效率：η= =3、若外电路为纯电阻电路（1）电源输出功率随外电阻变化的图线如图2所示。

由图可知，当内外电阻相等时，电源的输出功率最大，为m P = 。

由图像还可知，当R<r 时，若R 增加，则P 出增大；当R>r 时，若R 增大，则P 出减小。

对应于电源的非最大输出功率可以有两个不同的外电阻R l 和R 2使得电源输出功率相等，且； （2）电源的效率随外电路电阻的增大而增大，当R=r 时效率为 。

三、电源的伏安特性曲线如图3所示，路端电压U 与电流I 的关系曲线，也就是U =E —Ir 式的函数图象，称为电源的伏安特性曲线。

当电路断路即I ＝0时，纵坐标的截距为电动势E ；当外电路电压为U ＝0时，横坐标的截距I 短=E/r 为短路电流；图线斜率的绝对值为电源的内阻。

四、两类曲线的综合如图4中a 为电源的U-I 图象；b 为外电路电阻的U-I 图象；两者的交点坐标表示该电阻接入电路时电路的总电流和路端电压；该点和原点之间的矩形的面积表示输出功率；a 的斜率的绝对值表示电源内阻的大小；b 的斜率的绝对值表示外电阻的大小；当两个斜率相等时，即内、外电阻相等时图中矩形面积最大，即输出功率最大，可以得出此时路端电压是电动势的一半，电流是最大电流的一半。

图3图UI EU 0 M （I 0,U 0）β α b a NI 0 I m图 4IO U O IU1 2 1 2图1212r R R【专项练习】1、实验室用的小灯泡灯丝的I-U特性曲线可用以下哪个图象来表示（）2、下图所列的4个图象中，最能正确地表示家庭常用的白炽电灯在不同电压下消耗的电功率P与电压平方U 2之间的函数关系的是以下哪个图象（）3、将阻值为R且不随温度而变化的电阻接在电压为U的电源两端，则描述其电压U、电阻R及流过电流I间的关系图象中，正确的（）4、两电阻R1，R2的伏安特性曲线如图所示，可知两电阻的大小之比R1:R2等于（）A、1:3B、3:1 C 、D 、5、如图所示，电源的电动势是6V，内阻是0.5Ω,小电动机M的线圈电阻为0.5Ω，限流电阻R0为3Ω，若电压表的示数为3V，试求：（1）电源的总功率和电源的输出功率（2）电动机消耗的功率和电动机输出的机械功率6、如图，E =6V，r =4Ω，R1=2Ω，R2的最大值为10Ω。

物理电功率题20套(带答案)及解析一、电功率选择题1．如图甲所示，闭合开关S，调节滑动变阻器的滑片滑片从最右端滑至最左端时，小灯泡恰好正常发光。

电流表示数与两电压表示数的关系图象如图乙。

下列说法中正确的是（）A. 电源电压为9VB. 滑动变阻器的最大阻值为14ΩC. 小灯泡的额定功率为8WD. 电路总功率的变化范围为8W～12W【答案】 B【解析】【解答】由电路图可知，灯泡L与定值电阻R0、滑动变阻器R串联，电压表V1测L与R0两端的电压之和，电压表V2测R0两端的电压，电流表测电路中的电流。

（1）当滑片位于最左端时，接入电路中的电阻为零，此时电路中的电流最大，电路的总功率最大，两电压表的示数最大且电压表V1测电源两端的电压，由图乙可知，电路中的最大电流I大＝1.0A，电压表V2的示数U0＝6V，电压表V1的示数为12V，即电源的电压U＝12V，A不符合题意；因串联电路中总电压等于各分电压之和，所以，此时灯泡两端的电压：U L＝U﹣U0＝12V﹣6V＝6V，因此时小灯泡恰好正常发光，所以，灯泡的额定功率：P L＝U L I大＝6V×1.0A＝6W，C不符合题意；电路的最大总功率：P大＝UI大＝12V×1.0A＝12W；（2）当滑片位于最右端时，接入电路中的电阻最大，此时电路中的电流最小，电路的总功率最小，由图象可知，电路中的最小电流I小＝0.5A，电压表V1的示数U V1＝5V，此时滑动变阻器两端的电压：U R＝U﹣U V1＝12V﹣5V＝7V，由I＝可得，滑动变阻器的最大阻值：R＝＝＝14Ω，B符合题意；电路的最小总功率：P小＝UI小＝12V×0.5A＝6W，则电路总功率的变化范围是6W～12W，D不符合题意。

故答案为：B。

【分析】结合电路图，李强元件的连接方式及电表的测量对象，当滑片位于最左端时，接入电路中的电阻为零，此时电路中的电流最大，电路的总功率最大，两电压表的示数最大且电压表V；测电源两端的电压，根据图象读出电表的示数，根据串联电路的电压特点求出灯泡两端的电压，利用P=UI求出灯泡的电功率即为额定功率，利用P=UI求出电路的最大总功率；同理，当滑片位于最右端时，接入电路中的电阻最大，此时电路中的电流最小，电路的总功率最小，根据图象读出V1的示数和电路中的电流，根据串联电路的电压特点求出R两端电压，利用欧姆定律求出变阻器的最大阻值，利用P=UI求出电路的最小总功率，然后得出电路总功率的变化范围.2．如图所示，电路中电源电压保持不变，小灯泡标有“3V1.5W字样，不考虑灯泡电阻随温度的变化，滑动变阻器R的最大阻值为24Ω，电流表量程为0-0.6A，电压表量程为0-3V．当开关S闭合后，滑动变阻器R接入电路的电阻为3Ω时小灯泡正常发光。

专题八 电功率计算题知识点1：电能1、电功定义：电流所做的功叫电功，电功的符号是W 。

电流做功的过程，实际上就是电能转化为其他形式能的过程。

单位：焦耳（焦，J ）。

电功的常用单位是度，即千瓦时（kW ·h ）。

单位换算关系：1度=1kW ·h=1000W ×3600s=3.6×106J 。

电功的计算 电功的公式 变形式注意事项UIt W =（定义式）It W U =UtW I =UI W t =所有电路均可以使用Pt W =tW P =PW t =Rt I W 2= tI W R 2= RtW I =R I Wt 2=只适用纯电阻电路（将电能全部转化成内能的电路）t RU W 2=Wt U R 2=tWRU =2UWRt =2、电能表：测量用电器在一段时间内消耗的电能的仪表，是电能表（也叫电度表）。

下图是一种电能表的表盘。

如图所示，表盘上的数字表示已经消耗的电能，单位是千瓦时，计数器的最后一位是小数，即2258.6 kW ·h 。

用电能表月底的读数减去月初的读数，就表示这个月所消耗的电能。

“220 V ”表示这个电能表的额定电压是220V ，应该在220V 的电路中使用。

“10（20 A ）”表示这个电能表的标定电流（基本电流）为10A ，额定最大电流为20 A ，长时间工作时不允许超过20A 。

“3000 revs/kW ·h ”表示接在这个电能表上的用电器，每消耗1千瓦时的电能，电能表上的表盘转过3000转。

用电能表转盘或者指示灯闪烁次数计算电能电功的公式：转盘所转过的圈数（或指示灯闪烁的次数）为n 转，电能表上参数 N r/（kW ·h ）的电能表，转盘转消耗的电能为NnW =kW ·h 或6106.3⨯⨯=NnW J. 知识点2：电功率1、电功率：电流在单位时间内所做的功叫电功率。

符号：P 。

单位：瓦特（瓦，W ），常用单位为千瓦（kW ），1kW ＝103W电功率的定义式：P = Wt ；变形式：W = Pt ，t = W P。

专题四、闭合电路电源的三种功率、效率和最大输出功率1．电源的三种功率(以如图8-4-1所示闭合电路为例)：(1)电源总功率：P 总 = EI(2)电源内部消耗功率：P 内 = I 2r (3)电源输出功率：P 出 = UI = I 2R 若外电路是纯电阻电路：则有P 出 = I 2R = r Rr R E R r R E 4)()(2222+-=+。

由上式并绘出P 出－R 图像如图8-4-2所示：①当R ＝r 时，电源的输出功率最大为P m = E 24r；②当R ＞r 时，随着R 的增大输出功率越来越小； ③当R ＜r 时，随着R 的增大输出功率越来越大； 2.电源效率：Η = P 出P 总 = U E = R R ＋r，R 越大，电源效率η越大；当R ＝r 时，电源输出功率最大，而效率仅为50%不是最大。

例1．如图8-4-3所示，已知电阻r = 2Ω，定值电阻R 1 = 0.5Ω，电动势E = 4V 。

求： （1）当滑动变阻器R 2为多大时电源输出功率最大？最大为多少？（2）当滑动变阻器R 2为多大时R 2上消耗的功率最大？最大为多少？（3）当滑动变阻器R 2为多大时R 1上消耗的功率最大？最大为多少？例2．如图8-4-4所示的电路中，电路消耗的总功率为40W ，电阻R 1为4Ω，R 2为6Ω，电源内阻r 为0.6Ω，电源的效率为94%，求：（1）ab 两点间的电压；（2）电源的电动势。

3.利用电源U-I 特性图线，电阻U-I 特性图线求电源输出功率和效率。

例3．如图8-4-6所示的U ~I 图像中，直线I 为某电源的路端电压与电流的关系，直线Ⅱ为某一电阻R 的伏安特性曲线，用该电源直接与电阻R 连接成闭合电路，由图像可知( )A ．R 的阻值为1.5ΩB ．电源电动势为3V ，内阻为0.5ΩC ．电源的输出功率为3.0WD ．电源内部消耗功率为1.5W图8-4-1图8-4-3图8-4-6 图8-4-4例4．如图8-4-7所示，直线A 为电源a 的路端电压与电流的关系图象；直线B 为电源b 的路端电压与电流的关系图象;直线C 为一个电阻R 的两端电压与电流关系的图象。

2024年中考物理专题训练——电功率的综合计算1．如图所示的电路中电源电压为6V，且电源电压不变，当S1、S2断开，S3闭合时，4．如图所示，是家用保温式电饭锅的电路原理图，S 是手动、温控一体开关，必须用外力按下才能闭合，但当锅底温度达到大约103℃以上时，会自动弹起断开进入保温状态．已知R 2=495Ω，电饭锅的额定加热功率为880W ．（1）请计算说明为什么不按下开关S ，电饭锅就不能煮熟饭？（2）当电饭锅处于正常加热状态时，电路中的电流是多大？（3）当电饭锅处于保温状态时，保温功率是多大？5．两只灯泡1L 、2L 分别标有“6V 6W ”、“6V 3W ”字样，其I U 图像如图甲。

(1)1L 正常发光1min 消耗的电能是多少？(2)如图乙电路，2L 恰好正常发光，此时1L 的电阻是多少？(3)如图丙电路，电源电源为6V ，调节滑动变阻器R 使R 的功率和2L 灯功率相等，则R 的功率是多少？6．如图1为王老师家新购的一个电烤火炉，外观设计美观大方，内部简化电路如图2所示，通过调节开关S 2，可以实现高温、中温、低温三个档位，R 1和R 2均为电热丝。

查阅说明书可知，R 1=88Ω，正常工作时高温档功率为中温档功率的5倍。

（kg·℃），ρ水=1.0×103kg/m3]的字样，电流表A1的量程为0~0.6A，电流表A2的量程为0~3A，灯泡L标有“5V 1W”的字样。

（1）灯泡L正常工作时的电流是多大；（2）当闭合S，断开S1、S2，灯泡恰好正常工作，求R1的实际电功率；（3）当S、S1、S2均闭合，求滑动变阻器R2连入电路的阻值为多大时，电路的电功率功率最大，最大功率是多少？9．如图所示电路，灯泡L规格为“12V 12W”，灯丝电阻不变。

当只S1闭合时，电阻箱R1接入电路阻值为8Ω，电流表A1示数是0.4A；R1接入电路阻值为18Ω时，电压表示数是3.6V。

求：（1）灯泡电阻；（2）电源电压和R2的阻值；（3）若将电阻箱R1更换为阻值为15Ω的定值电阻R3，此电路的最大电功率。

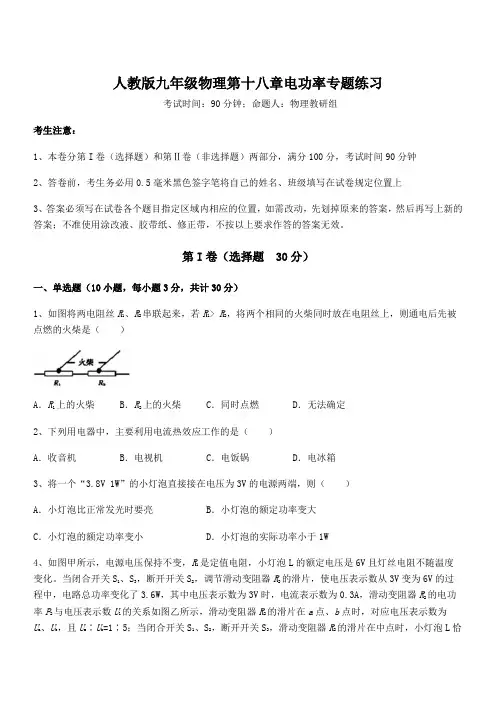

人教版九年级物理第十八章电功率专题练习考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、如图将两电阻丝R1、R2串联起来，若R1> R2，将两个相同的火柴同时放在电阻丝上，则通电后先被点燃的火柴是（）A．R1上的火柴B．R2上的火柴C．同时点燃D．无法确定2、下列用电器中，主要利用电流热效应工作的是（）A．收音机B．电视机C．电饭锅D．电冰箱3、将一个“3.8V 1W”的小灯泡直接接在电压为3V的电源两端，则（）A．小灯泡比正常发光时要亮B．小灯泡的额定功率变大C．小灯泡的额定功率变小D．小灯泡的实际功率小于1W4、如图甲所示，电源电压保持不变，R1是定值电阻，小灯泡L的额定电压是6V且灯丝电阻不随温度变化。

当闭合开关S1、S3，断开开关S2，调节滑动变阻器R2的滑片，使电压表示数从3V变为6V的过程中，电路总功率变化了3.6W，其中电压表示数为3V时，电流表示数为0.3A，滑动变阻器R2的电功率P2与电压表示数U1的关系如图乙所示，滑动变阻器R2的滑片在a点、b点时，对应电压表示数为U a、U b，且U a∶U b=1∶5；当闭合开关S1、S2，断开开关S3，滑动变阻器R2的滑片在中点时，小灯泡L恰好正常发光，其电功率为P L ；当滑动变阻器的滑片在阻值最大处时，小灯泡L 的电功率为L P '，以下说法错误的是（ ）A ．定值电R 1的阻10ΩB ．电源电压12VC ．滑动变阻器R 2的滑片从a 点滑到b 点过程中，R 2接入电路的阻值范围2Ω～50ΩD ．259L L P P '=∶∶5、关于电能和电功率，下列说法正确的是（ ）A ．电能是表示用电器消耗电能快慢的物理量B ．电功率大的用电器一定比电功率小的用电器消耗电能多C ．用电器消耗电能越多，电功率越大D ．在相同的时间内，用电器消耗电能越多，电功率越大6、下列物理常量正确的是（ ）A ．人体的安全电压是36伏B ．电视机的工作电流约为20AC ．1kW•h 的电能能供洗衣机工作3hD ．煤油的热值是2.1×107J7、对下列物理量的认识中，最接近实际的是（ ）A ．让人感觉温暖而舒适的室内温度是 37℃B．干电池上通常会标注“1.5 V”C．家用微波炉的额定功率一般约为 10WD．家用电冰箱正常工作时的电流约为 0.1A8、下列用电器正常工作时，电功率最接近1000W的是（）A．学生用计算器B．手电筒C．家用电冰箱D．家用空调器9、对于我们所学的电学知识，下列说法正确的是（）A．电风扇工作时只将电能转化为机械能B．通过导体的电流跟电压成正比C．某一盏路灯坏了，其它灯还能照常工作表明它们是并联的D．电流的方向是从电源的负极经过导线、用电器到电源的正极10、如图所示，电源电压不变，当开关S闭合，滑动变阻器滑片P由中点滑向最右端，以下分析正确的是（）A．电压表示数变大B．A2示数变大C．电路的总电阻变大D．电路的总功率变小第Ⅱ卷（非选择题 70分）二、填空题（5小题，每小题4分，共计20分）1、一只标有“8V 0.4A”的小灯泡，接在电源电压为12V的电路中，为使其正常发光，应______（选填“串联”或“并联”）一个______Ω的电阻；该电阻通电10s所产生的热量是______J。
