煤炭资源埋藏在山里或地下，必须从地面开掘一系列的井筒和巷道通达煤层，才能进行资源的开采。

这些井筒和巷道构成矿井开拓系统。

这些井筒和主要巷道在井田内的总体布置方式，称为矿井开拓方式。

通常按井筒形式将矿井开拓划分为立井开拓、斜井开拓、平硐开拓和综合开拓4种方式，如图3-1所示。

图3-1 矿井开拓系统1—平硐； 2—立井； 3—斜井； 4—斜巷1.立井开拓立井开拓是指利用垂直巷道由地面进入地下，并通过一系列巷道通达煤层的开拓方式。

当煤层埋藏较深，表土层厚，瓦斯、水文情况复杂等情况下广泛应用的一种开拓方式。

2.斜井开拓斜井开拓是指利用倾斜巷道由地面进入地下，并通过一系列巷道通达煤层的一种开拓方式。

根据井筒位置和开拓巷道布置方式的不同，可分为片盘斜井和斜井分区式开拓。

当煤炭储量较少时可采用片盘斜井开拓；斜井分区式开拓又分单水平分区式开拓和多水平分区式开拓。

3.平硐开拓平硐开拓是指利用水平巷道从地面进入地下并通过一系列巷道通达煤层的开拓方式。

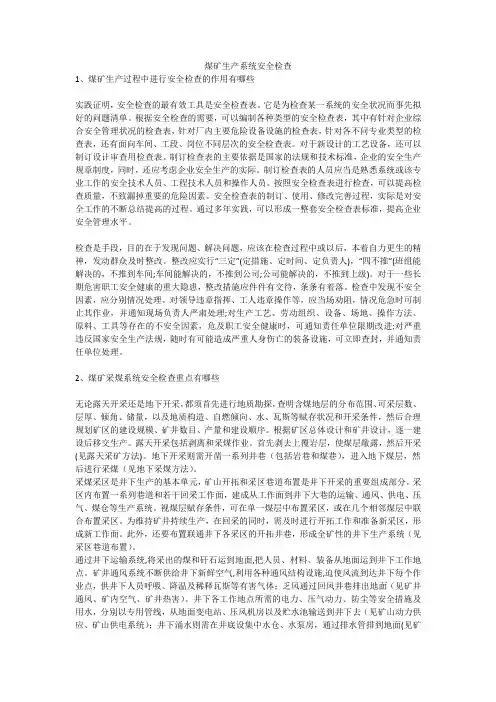

煤矿生产系统安全检查1、煤矿生产过程中进行安全检查的作用有哪些实践证明，安全检查的最有效工具是安全检查表。

它是为检查某一系统的安全状况而事先拟好的问题清单。

根据安全检查的需要，可以编制各种类型的安全检查表，其中有针对企业综合安全管理状况的检查表，针对厂内主要危险设备设施的检查表，针对各不问专业类型的检查表，还有面向车间、工段、岗位不同层次的安全检查表。

对于新设计的工艺设备，还可以制订设计审查用检查表。

制订检查表的主要依据是国家的法规和技术标准，企业的安全生产规章制度，同时，还应考虑企业安全生产的实际。

制订检查表的人员应当是熟悉系统或该专业工作的安全技术人员、工程技术人员和操作人员。

按照安全检查表进行检查，可以提高检查质量，不致漏掉重要的危险因素。

安全检查表的制订、使用、修改完善过程，实际是对安全工作的不断总结提高的过程。

通过多年实践，可以形成一整套安全检查表标准，提高企业安全管理水平。

检查是手段，目的在于发现问题、解决问题，应该在检查过程中或以后，本着自力更生的精神，发动群众及时整改。

整改应实行“三定”(定措施、定时间、定负责人)，“四不推”(班组能解决的，不推到车间;车间能解决的，不推到公司;公司能解决的，不推到上级)。

对于一些长期危害职工安全健康的重大隐患，整改措施应件件有交待，条条有着落。

检查中发现不安全因素，应分别情况处理。

对领导违章指挥、工人违章操作等，应当场劝阻，情况危急时可制止其作业，并通知现场负责人严肃处理;对生产工艺、劳动组织、设备、场地、操作方法、原料、工具等存在的不安全因素，危及职工安全健康时，可通知责任单位限期改进;对严重违反国家安全生产法规，随时有可能造成严重人身伤亡的装备设施，可立即查封，并通知责任单位处理。

2、煤矿采煤系统安全检查重点有哪些无论露天开采还是地下开采，都须首先进行地质勘探，查明含煤地层的分布范围、可采层数、层厚、倾角、储量，以及地质构造、自燃倾向、水、瓦斯等赋存状况和开采条件，然后合理规划矿区的建设规模、矿井数目、产量和建设顺序。

2011年12月煤矿生产常见概念相关国家政策常见解决方案或子系统煤田--Æ矿区--Æ井田--Æ阶段、盘区、区域煤田：是同地质时期形成，并大致连续发育的含煤岩系分布区。

煤田面积般由几煤田：是同一地质时期形成，并大致连续发育的含煤岩系分布区。

煤田面积一般由几十到几千平方公里。

煤田大多表现为向斜盆地形态，故又称煤盆地。

同一煤田的煤系，可以是连续的，也可以是不连续的。

通常一个煤田的构成有3部分，即含煤岩系、盖层和基地。

常见分类：1、根据煤系的出露情况：暴露式煤田（大青山石拐子煤田）、半暴露式煤田（开滦煤田）1根据煤系的出露情况：暴露式煤田（大青山石拐子煤田）半暴露式煤田（开滦煤田）、隐伏煤田（如苏北的一些煤田）。

2、根据煤田形成的地质时代：单纪煤田（抚顺煤田、阜新煤田）、多纪煤田（鄂尔多斯煤田）。

3、根据储量：富量煤田（大同煤田、平顶山煤田、沁水煤田）、限量煤田（如南方的一些小煤田）。

煤田--Æ矿区--Æ井田--Æ阶段、盘区、区域矿区：个富量煤田般要划分为若干部分，根据行政管理和经济方面的需要，常把矿区：一个富量煤田一般要划分为若干部分，根据行政管理和经济方面的需要，常把若干个邻近的矿井划归一个行政机构统一领导，组成一个矿区。

一个煤田可以划归为一个矿区，如平顶山矿区；一个煤田也可以划归为数个矿区，如图的渭北煤田，面积达600平方公里，储量达64亿吨，从东向西划分为韩城、澄河、蒲白和铜川4个矿区。

蒲白和铜川个矿区煤田--Æ矿区--Æ井田--Æ阶段、盘区、区域井田：划分给个矿井或露天矿开采的那部分煤田叫做井田。

井田：划分给一个矿井或露天矿开采的那一部分煤田叫做井田。

如铜川矿区划分成东坡、鸭口、徐家沟、金华山、王石凹、李家塔、三里洞、桃园、史家河等井田。

井田划分的原则：井田划分的原则¾充分利用自然条件，如断层、地堑、河流、铁路、城镇等自然界限。

If I work hard and persist, I will be able to succeed.悉心整理助您一臂之力（页眉可删）矿井开拓与生产系统-矿井开拓方式煤炭资源埋藏在山里或地下，必须从地面开掘一系列的井筒和巷道通达煤层，才能进行资源的开采。

这些井筒和巷道构成矿井开拓系统。

这些井筒和主要巷道在井田内的总体布置方式，称为矿井开拓方式。

通常按井筒形式将矿井开拓划分为立井开拓、斜井开拓、平硐开拓和综合开拓4种方式，如图3-1所示。

图3-1矿井开拓系统1平硐；2立井；3斜井；4斜巷1.立井开拓立井开拓是指利用垂直巷道由地面进入地下，并通过一系列巷道通达煤层的开拓方式。

当煤层埋藏较深，表土层厚，瓦斯、水文情况复杂等情况下广泛应用的一种开拓方式。

2.斜井开拓斜井开拓是指利用倾斜巷道由地面进入地下，并通过一系列巷道通达煤层的一种开拓方式。

根据井筒位置和开拓巷道布置方式的不同，可分为片盘斜井和斜井分区式开拓。

当煤炭储量较少时可采用片盘斜井开拓；斜井分区式开拓又分单水平分区式开拓和多水平分区式开拓。

3.平硐开拓平硐开拓是指利用水平巷道从地面进入地下并通过一系列巷道通达煤层的开拓方式。

采用平硐开拓时，一般以一条主平硐担负运煤、出矸、进风、排水、设置管路和行人等任务，在井田上部回风水平开掘回风平硐或回风井。

当煤层赋存位置在较高的山岭、丘陵、沟谷中时可采用平硐开拓。

4.综合开拓综合开拓是指借助于两种或两种以上井筒形式从地面进入地下，并通过一系列巷道通达煤层的开拓方式。

如立井+斜井、平硐+斜井、立井+平硐以及立井+斜井+平硐等开拓方式。

如果只采用单一的井硐形式开拓井田，可能遇到技术上的困难或在经济上不合理，因此要应用两种或两种以上井硐开拓井田。

二、矿井生产系统（一）井下生产系统煤矿井下生产系统主要有采煤系统、掘进系统、运煤系统、通风系统、运料排矸系统、排水系统、动力供应系统等。

在煤矿生产过程中这些系统担负提升、运输、通风、排水、人员安全进出、材料设备上下井、矸石出运、供电、供气、供水等任务，生产系统的畅通和安全是矿井安全生产的前提和保证。

1.石门与煤门：其长轴线与煤层走向垂直或斜交的水平巷道。

位于岩石内的称为石门；位于煤层内的称为煤门。

2.矿井生产系统是指煤矿生产过程中的提升、运输、通风、排水、动力供应等生产系统3.爆破落煤工序：打眼、装药、填封炮泥、连线、爆破4.爆破炮眼布置及参数：（1）单排眼布置，用于薄煤层，或煤质软，节理发育的煤层。

（2）双排眼布置：形式有，对眼，三花眼，三角眼等一般用于采高较小的中厚煤层。

（3）三排眼布置，常采用五花眼，用于煤质坚硬或采高较大的中厚煤层。

炮眼参数：（1）炮眼角度：炮眼与煤壁水平夹角一般为50度到80度，软煤取大值，硬煤取小值：顶眼在垂直面上向顶板方向仰起5—10度，要视煤质软硬程度，和煤层粘顶情况而定：底眼在垂直面上向底板方向保持10到20度的俯角（2）炮眼深度：根据每次进度而定，一般每次进度有0.8m、1.0m、1.2 m三种，与单体支架顶梁长度相适应，即每次爆破深度等于顶梁长度或顶梁长度的一半。

（3）每个炮眼的装药量。

根据煤质软硬、炮眼位置，和深度以及爆破次序而定，一般为150—600g。

煤质软时取小值，硬时取大值，炮眼深度浅时取小值，深时取大值。

5.单滚筒采煤机工作方式（1）滚筒的位置和旋转方向：一般位于机体靠近输送机平巷一端。

方向，左工作面安装右螺旋滚筒，割煤时顺时针，反之。

当采煤机上行割煤时，其滚筒截齿自上而下运行煤体对截齿的反力是向上的，但因滚筒的上方是顶板无自由面，古煤体反力不会引起机体振动。

当机器下行割煤时煤体反力向下，也不会引起震动，并且下行时负荷小，也不容易产生啃底现象这样的转向有利于装煤，产生煤尘少煤块不抛向司机位置，安全。

（2）采煤机割煤方式 1）双向割煤往返一刀 2）无穷字形割煤，往返一刀。

3）单项割煤。

往返一刀 4）双向割煤，往返两刀又称为穿梭割煤即采煤机自下切口沿底上行割煤随机挂梁和推移输送机并同时产装浮煤、支柱。

待采煤机割至上切口时翻转弧形挡煤板下行重复同样工艺6.双滚筒采煤机的进刀方式：综采工作面进刀方式有，推入式，钻入式，和斜切进刀，目前常采用斜切进刀，其按进刀地点分为端部斜切进刀和中部斜切进刀，端部斜切进刀又有割三角煤进刀，和留三角煤进刀7.全卸压与带压移架对顶板管理影响较大。

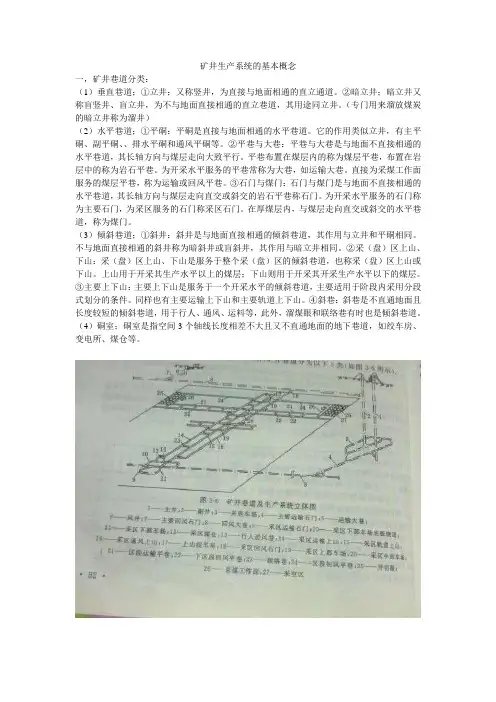

矿井生产系统的基本概念一，矿井巷道分类：（1）垂直巷道；①立井；又称竖井，为直接与地面相通的直立通道。

②暗立井；暗立井又称盲竖井、盲立井，为不与地面直接相通的直立巷道，其用途同立井。

（专门用来溜放煤炭的暗立井称为溜井）（2）水平巷道；①平硐：平硐是直接与地面相通的水平巷道。

它的作用类似立井，有主平硐、副平硐、、排水平硐和通风平硐等。

②平巷与大巷：平巷与大巷是与地面不直接相通的水平巷道，其长轴方向与煤层走向大致平行。

平巷布置在煤层内的称为煤层平巷，布置在岩层中的称为岩石平巷。

为开采水平服务的平巷常称为大巷，如运输大巷。

直接为采煤工作面服务的煤层平巷，称为运输或回风平巷。

③石门与煤门：石门与煤门是与地面不直接相通的水平巷道，其长轴方向与煤层走向直交或斜交的岩石平巷称石门。

为开采水平服务的石门称为主要石门，为采区服务的石门称采区石门。

在厚煤层内，与煤层走向直交或斜交的水平巷道，称为煤门。

（3）倾斜巷道；①斜井：斜井是与地面直接相通的倾斜巷道，其作用与立井和平硐相同。

不与地面直接相通的斜井称为暗斜井或盲斜井，其作用与暗立井相同。

②采（盘）区上山、下山：采（盘）区上山、下山是服务于整个采（盘）区的倾斜巷道，也称采（盘）区上山或下山。

上山用于开采其生产水平以上的煤层；下山则用于开采其开采生产水平以下的煤层。

③主要上下山：主要上下山是服务于一个开采水平的倾斜巷道，主要适用于阶段内采用分段式划分的条件。

同样也有主要运输上下山和主要轨道上下山。

④斜巷：斜巷是不直通地面且长度较短的倾斜巷道，用于行人、通风、运料等，此外，溜煤眼和联络巷有时也是倾斜巷道。

（4）硐室；硐室是指空间3个轴线长度相差不大且又不直通地面的地下巷道，如绞车房、变电所、煤仓等。

二，矿井巷道掘进顺序；首先自地面开凿主井→1、副井→2、进入地下：当井筒开凿到第一阶段下部边界开采水平标高时，即开凿井底车场→3、主要运输石门→4、同时向井田两翼掘进开采水平阶段运输大巷→5、直到采区运输石门位置后，由运输大巷5开掘运输石门9通达煤层；到达预定位置后，开掘采区下部车场底板绕道10、采区下部材料车场11和采区煤仓12；然后，沿煤层自下而上掘进采区运输上山14，轨道上山15和通风上山16.。
