水泵变频运行特性曲线 Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】一、引言水泵采用变频调速可以达到很好的节能效果，这在同行业中已经有很多人写了大量的论文进行论述。

但其结果却有很多不尽人意的地方，有很多结论甚至是错误的和无法解释清楚的，本文以简易的图解分析法来进行进一步的解释和分析。

二、水泵变频运行分析的误区1.有很多人在水泵变频运行的分析中都习惯引用风机水泵中的比例定律流量比例定律 Q1/Q2=n1/n2扬程比例定律 H1/H2=(n1/n2)2轴功率比例定律 P1/P2=(n1/n2)3并由此得出结论:水泵的流量与转速成正比，水泵的扬程与转速的平方成正比，水泵的输出功率与转速的3次方成正比。

以上结论确实是由风机和水泵的比例定律中引导出来的，但是却无法解释如下问题:1)为什么水泵变频运行时频率在30～35Hz以上时才出水2)为什么水泵在不出水时电流和功率极小，一旦出水时电流和功率会有一个突跳，后才随着转速的升高而升高2.绘制水泵的性能特性曲线和管道阻力曲线很多人绘制出水泵的性能特性曲线和管道阻力曲线如图1所示。

图1 水泵的特性曲线图1中，水泵在工频运行的特性曲线为F1，额定工作点为A，额定流量QA，额定扬程HA ，管网理想阻力曲线R1=KQ与流量Q成正比。

采用节流调节时的实际管网阻力曲线R2，工作点为B，流量QB，扬程HB。

采用变频调速且没有节流的特性曲线F2，理想工作点为C，流量QC，扬程HC;这里QB=QC。

按图1中所示曲线，要想用调速的方法将流量降到零，必须将变频器的频率也降到零，但这与实际情况是不相符的。

实际水泵变频调速时，频率降到30～35Hz以下时就不出水了，流量已经降到零。

3.变频泵与工频泵并联变频泵与工频泵并联运行时，由于工频泵出口压力大，变频泵出口压力小，因此怀疑变频泵是否会不出水是否工频泵的水会向变频泵倒灌4.以上分析的误区1)相似定律确实是风机水泵在理论分析当中的一条很重要的定律，它表明相似泵(或风机)在相似工况下运行时，对应各参数之相互关系的计算公式。

水泵变频运行的图解分析方法作者：变频器世界1 引言水泵采用变频调速可以达到很好的节能效果，这在同行业中已经有很多人写了大量的论文进行论述。

但其结果却有很多不尽人意的地方，有很多结论甚至是错误的和无法解释清楚的，本文以简易的图解分析法来进行进一步的解释和分析。

2 水泵变频运行分析的误区2.1 有很多人在水泵变频运行的分析中都习惯引用风机水泵中的比例定律流量比例定律 Q1/Q2=n1/n2扬程比例定律 H1/H2=(n1/n2)2轴功率比例定律 P1/P2=(n1/n2)3并由此得出结论：水泵的流量与转速成正比，水泵的扬程与转速的平方成正比，水泵的输出功率与转速的3次方成正比。

以上结论确实是由风机和水泵的比例定律中引导出来的，但是却无法解释如下问题：(1) 为什么水泵变频运行时频率在30~35Hz以上时才出水？(2) 为什么水泵在不出水时电流和功率极小，一旦出水时电流和功率会有一个突跳，然后才随着转速的升高而升高？2.2 绘制水泵的性能特性曲线和管道阻力曲线很多人绘制出水泵的性能特性曲线和管道阻力曲线如图1所示。

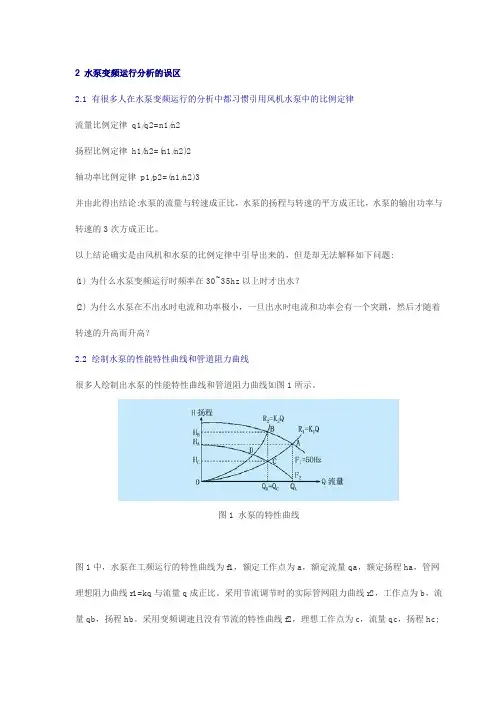

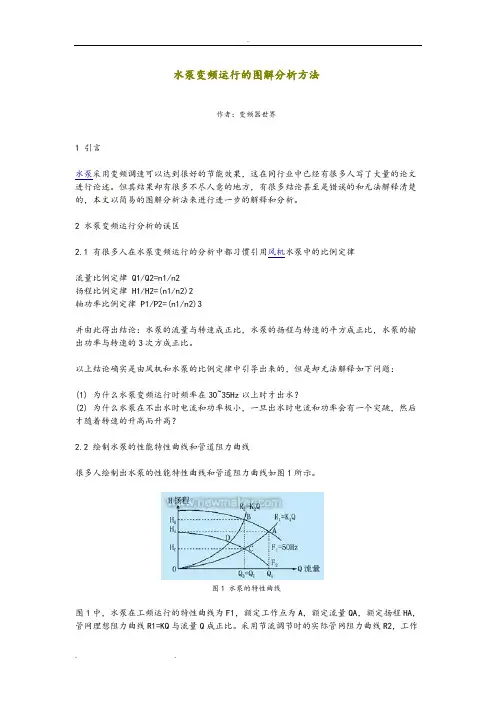

图1 水泵的特性曲线图1中，水泵在工频运行的特性曲线为F1，额定工作点为A，额定流量QA，额定扬程HA，管网理想阻力曲线R1=KQ与流量Q成正比。

采用节流调节时的实际管网阻力曲线R2，工作点为B，流量QB，扬程HB。

采用变频调速且没有节流的特性曲线F2，理想工作点为C，流量QC，扬程HC;这里QB=QC。

按图1中所示曲线，要想用调速的方法将流量降到零，必须将变频器的频率也降到零，但这与实际情况是不相符的。

实际水泵变频调速时，频率降到30~35Hz以下时就不出水了，流量已经降到零。

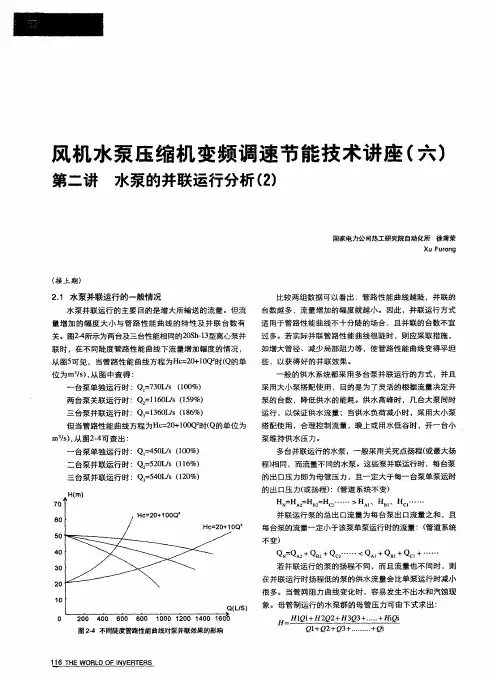

2.3 变频泵与工频泵并联变频泵与工频泵并联运行时，由于工频泵出口压力大，变频泵出口压力小，因此怀疑变频泵是否会不出水？是否工频泵的水会向变频泵倒灌？3 以上分析的误区(1) 相似定律确实是风机水泵在理论分析当中的一条很重要的定律，它表明相似泵(或风机)在相似工况下运行时，对应各参数之相互关系的计算公式。

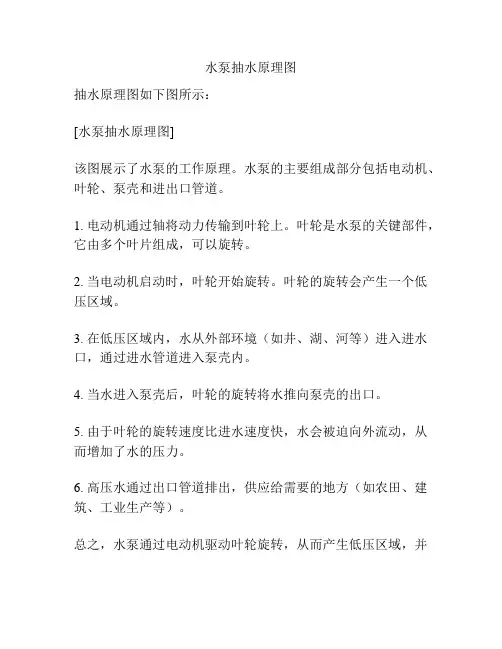

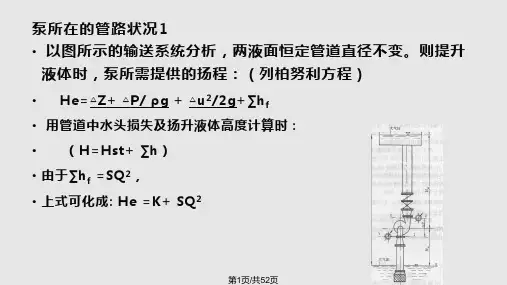

水泵抽水原理图
抽水原理图如下图所示：
[水泵抽水原理图]
该图展示了水泵的工作原理。

水泵的主要组成部分包括电动机、叶轮、泵壳和进出口管道。

1. 电动机通过轴将动力传输到叶轮上。

叶轮是水泵的关键部件，它由多个叶片组成，可以旋转。

2. 当电动机启动时，叶轮开始旋转。

叶轮的旋转会产生一个低压区域。

3. 在低压区域内，水从外部环境（如井、湖、河等）进入进水口，通过进水管道进入泵壳内。

4. 当水进入泵壳后，叶轮的旋转将水推向泵壳的出口。

5. 由于叶轮的旋转速度比进水速度快，水会被迫向外流动，从而增加了水的压力。

6. 高压水通过出口管道排出，供应给需要的地方（如农田、建筑、工业生产等）。

总之，水泵通过电动机驱动叶轮旋转，从而产生低压区域，并
将水从进水口吸入泵壳，然后通过叶轮的旋转将水推向出口，最终将水提供给需要的地方。

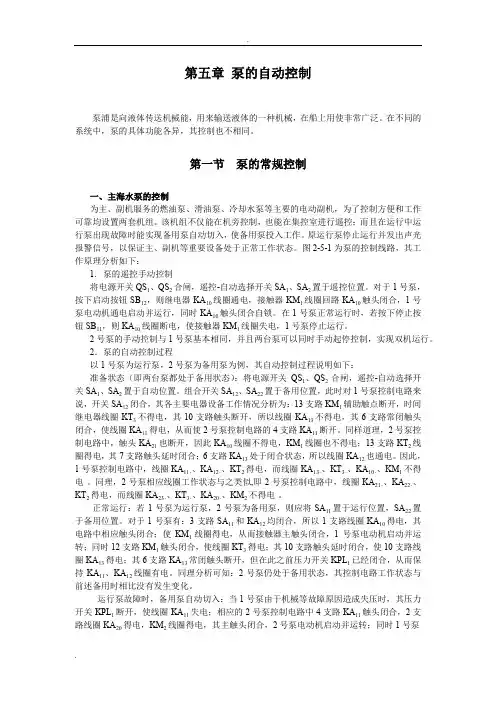

.第五章泵的自动控制泵浦是向液体传送机械能，用来输送液体的一种机械，在船上用使非常广泛。

在不同的系统中，泵的具体功能各异，其控制也不相同。

第一节泵的常规控制一、主海水泵的控制为主、副机服务的燃油泵、滑油泵、冷却水泵等主要的电动副机，为了控制方便和工作可靠均设置两套机组。

该机组不仅能在机旁控制，也能在集控室进行遥控；而且在运行中运行泵出现故障时能实现备用泵自动切入，使备用泵投入工作。

原运行泵停止运行并发出声光报警信号，以保证主、副机等重要设备处于正常工作状态。

图2-5-1为泵的控制线路，其工作原理分析如下：1．泵的遥控手动控制将电源开关QS1、QS2合闸，遥控-自动选择开关SA1、SA2置于遥控位置。

对于1号泵，按下启动按钮SB12，则继电器KA10线圈通电，接触器KM1线圈回路KA10触头闭合，1号泵电动机通电启动并运行，同时KA10触头闭合自锁。

在1号泵正常运行时，若按下停止按钮SB11，则KA10线圈断电，使接触器KM1线圈失电，1号泵停止运行。

2号泵的手动控制与1号泵基本相同，并且两台泵可以同时手动起停控制，实现双机运行。

2．泵的自动控制过程以1号泵为运行泵，2号泵为备用泵为例，其自动控制过程说明如下：准备状态（即两台泵都处于备用状态）：将电源开关QS1、QS2合闸，遥控-自动选择开关SA1、SA2置于自动位置。

组合开关SA12、SA22置于备用位置，此时对1号泵控制电路来说，开关SA12闭合，其各主要电器设备工作情况分析为：13支路KM1辅助触点断开，时间继电器线圈KT3不得电，其10支路触头断开，所以线圈KA13不得电，其6支路常闭触头闭合，使线圈KA11得电，从而使2号泵控制电路的4支路KA11断开。

同样道理，2号泵控制电路中，触头KA21也断开，因此KA10线圈不得电，KM1线圈也不得电；13支路KT2线圈得电，其7支路触头延时闭合；6支路KA13处于闭合状态，所以线圈KA12也通电。

水泵变频运行的特性曲线（一）1 引言水泵冷油泵采用变频调速可以达到很好的节能效果，这在同行业中已经有很多人写了大量的论文进行论述。

但其结果却有很多不尽人意的地方，有很多结论甚至是错误的和无法解释清楚的，本文以简易的图解分析法来进行进一步的解释和分析。

2 水泵罗茨真空泵变频运行分析的误区2.1 有很多人在水泵变频运行的分析中都习惯引用风机水泵中的比例定律流量比例定律Q1/Q2=n1/n2扬程比例定律H1/H2=(n1/n2)2轴功率比例定律P1/P2=(n1/n2)3并由此得出结论:水泵的流量与转速成正比，水泵的扬程与转速的平方成正比，水泵的输出功率与转速的3次方成正比。

以上结论确实是由风机和水泵的比例定律中引导出来的，但是却无法解释如下问题:(1) 为什么水泵变频运行时频率在30~35Hz以上时才出水？(2) 为什么水泵在不出水时电流和功率极小，一旦出水时电流和功率会有一个突跳，然后才随着转速的升高而升高？2.2 绘制水泵的性能特性曲线和管道阻力曲线很多人绘制出水泵的性能特性曲线和管道阻力曲线如图1所示。

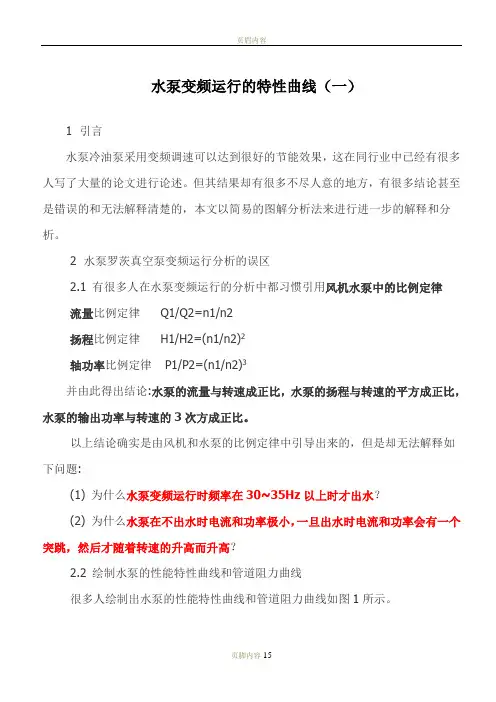

图1 水泵的特性曲线图1中，水泵液下排污泵在工频运行的特性曲线为F1，额定工作点为A，额定流量Q A，额定扬程H A，管网理想阻力曲线R1=K1Q与流量Q成正比。

采用节流调节时的实际管网阻力曲线R2，工作点为B，流量Q B，扬程H B。

采用变频调速且没有节流的特性曲线F2，理想工作点为C，流量Q C，扬程H C;这里Q B=Q C。

按图1中所示曲线，要想用调速的方法将流量降到零，必须将变频器的频率也降到零，但这与实际情况是不相符的。

实际水泵变频调速时，频率降到30~35H z以下时就不出水了，流量已经降到零。

2.3 变频泵与工频泵并联变频泵与工频泵并联运行时，由于工频泵出口压力大，变频泵出口压力小，因此怀疑变频泵是否会不出水？是否工频泵的水会向变频泵倒灌？3 以上分析的误区(1) 相似定律确实是风机水泵在理论分析当中的一条很重要的定律，它表明相似泵(或风机)在相似工况下运行时，对应各参数之相互关系的计算公式。

2 水泵变频运行分析的误区2.1 有很多人在水泵变频运行的分析中都习惯引用风机水泵中的比例定律流量比例定律q1/q2=n1/n2扬程比例定律h1/h2=(n1/n2)2轴功率比例定律p1/p2=(n1/n2)3并由此得出结论:水泵的流量与转速成正比，水泵的扬程与转速的平方成正比，水泵的输出功率与转速的3次方成正比。

以上结论确实是由风机和水泵的比例定律中引导出来的，但是却无法解释如下问题:(1) 为什么水泵变频运行时频率在30~35hz以上时才出水？(2) 为什么水泵在不出水时电流和功率极小，一旦出水时电流和功率会有一个突跳，然后才随着转速的升高而升高？2.2 绘制水泵的性能特性曲线和管道阻力曲线很多人绘制出水泵的性能特性曲线和管道阻力曲线如图1所示。

图1 水泵的特性曲线图1中，水泵在工频运行的特性曲线为f1，额定工作点为a，额定流量qa，额定扬程ha，管网理想阻力曲线r1=kq与流量q成正比。

采用节流调节时的实际管网阻力曲线r2，工作点为b，流量qb，扬程hb。

采用变频调速且没有节流的特性曲线f2，理想工作点为c，流量qc，扬程hc;这里qb=qc。

按图1中所示曲线，要想用调速的方法将流量降到零，必须将变频器的频率也降到零，但这与实际情况是不相符的。

实际水泵变频调速时，频率降到30~35hz以下时就不出水了，流量已经降到零。

2.3 变频泵与工频泵并联变频泵与工频泵并联运行时，由于工频泵出口压力大，变频泵出口压力小，因此怀疑变频泵是否会不出水？是否工频泵的水会向变频泵倒灌？3 以上分析的误区(1) 相似定律确实是风机水泵在理论分析当中的一条很重要的定律，它表明相似泵(或风机)在相似工况下运行时，对应各参数之相互关系的计算公式。

而比例定律是相似定律作为特例演变而来的。

即两台完全相同的泵在相同的工况条件下，输送相同的流体，且泵的直径和输送流体的密度不变，仅仅转速不同时，水泵的流量、扬程和功率与转速之间的关系。

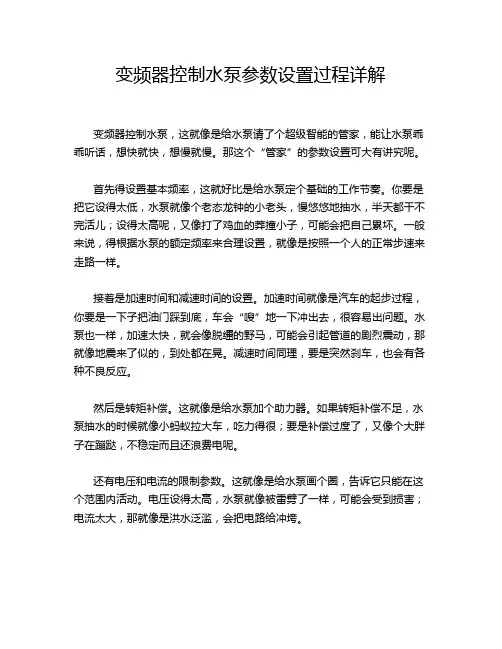

变频器控制水泵参数设置过程详解变频器控制水泵，这就像是给水泵请了个超级智能的管家，能让水泵乖乖听话，想快就快，想慢就慢。
