(完整word版)电路动态分析及电功率最值问题培优试题(含答案).doc

一、初中物理电功率的综合计算问题1．如图所示的电路，电路接通后，移动滑动变阻器的滑片，电压表的最大值为6V ，电流表的最大值为3A 、最小值为1A ，由此可以确定（ ）A ．电源电压为9VB ．定值电阻的阻值为6ΩC ．滑动变阻器的最大阻值为2ΩD ．定值电阻最大功率为18W【来源】2020年广西中考一轮模拟物理试题（三) 【答案】A 【解析】 【分析】 【详解】由图可知，电路为定值电阻R 1与滑动变阻器串联，电压表测量滑动变阻器两端电压，电流表测量电路电流，当滑动变阻器接入阻值最大时，由串联分压及欧姆定律可知，电压表此时示数最大为6V ，对应电流最小为1A ，此时电源电压为U =U 1+U 2=1A×R 1+6V当滑动变阻器接入阻值最小为0Ω时，电路为R 1的简单电路，由欧姆定律可知此时电流最大为3A ，此时电源电压为1211=3A U U I R R '==⨯联立求解可得电源电压为9V ，电阻R 1阻值为3Ω，当滑动变阻器全部接入时，电路总电阻为19V=91AU R I ==Ω总 则滑动变阻器最大阻值为R 滑=R 总-R 1=9Ω-3Ω=6Ω定值电阻阻值不变，由2U P R=可知定值电阻两端电压最大时，功率最大，当滑动变阻器接入阻值为0Ω时，定值电阻两端电压最大，等于电源电压9V ，此时功率为()221max19V ==27W 3U P R =Ω故选A 。

2．如图所示甲是某同学探究电流与电压关系的电路图，开关S 闭合后，将滑动变阻器的滑片P 从a 端移至b 端，电流表和电压表的示数变化关系如图乙，则由图象可知（ ）A ．电阻R 0两端电压与通过R 0的电流成正比B ．R 0的电阻值是5ΩC ．该电路最小功0.3WD ．滑动变阻器R 的电功变化范围0~0.45W【来源】2020年贵州省遵义市桐梓县中考二模物理试题 【答案】BCD 【解析】 【分析】 【详解】A ．由电路图可知，电流表测电路电流，电压表测电阻R 0电压，由I-U 图象可知，电阻R 0的I-U 图象是一条倾斜的直线，是正比例函数图象，电阻R 0是一个定值，电压表的示数与电流表的示数之比不变，电阻R 0两端电流与通过R 0的电压成正比，电压决定电流，不能说电流与电压成正比，故A 错误，A 不符合题意；B ．由I-U 图象可知，滑片P 移至b 端时滑动变阻器接入阻值为零，此时电压表示数为电源电压，为3V ，电路中的电流为0.6A ，则03V 5Ω0.6AU R I === 故B 正确，B 符合题意； C ．根据功率公式2U P UI R== 当电路电阻最大时，即滑动变阻器接入最大时，功率最小，由I-U 图象可知，此时滑片P 移至a 端，电压表示数为0.5V ，电路中的电流为0.1A ，则电路总电阻为3V 30Ω0.1AU R I ===总 则电路最小功率为22min(3V)0.3W 30ΩU P R ===总 故C 正确，C 符合题意； D ．根据功率公式22222200001()()24R R U R U U P U R R R R R R R R R R R R====-++++ 当滑动变阻器接入阻值为零时功率最小，为零；当滑动变阻器接入阻值与电阻R 0相等时功率最大，为22max0(3V)0.45W 445ΩU P R ===⨯ 故D 正确，D 符合题意。

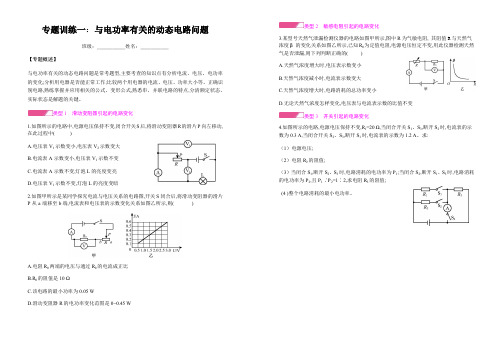

专题训练一：与电功率有关的动态电路问题班级：___________姓名：___________【专题概述】与电功率有关的动态电路问题是常考题型,主要考查的知识点有分析电流、电压、电功率的变化;分析用电器是否能正常工作;比较两个用电器的电流、电压、功率大小等。

正确识别电路,熟练掌握并应用相关的公式、变形公式,熟悉串、并联电路的特点,分清额定状态、实际状态是解题的关键。

类型1滑动变阻器引起的电路变化1.如图所示的电路中,电源电压保持不变,闭合开关S后,将滑动变阻器R的滑片P向左移动,在此过程中( )A.电压表V1示数变小,电压表V2示数变大B.电流表A示数变小,电压表V1示数不变C.电流表A示数不变,灯泡L的亮度变亮D.电压表V1示数不变,灯泡L的亮度变暗2.如图甲所示是某同学探究电流与电压关系的电路图,开关S闭合后,将滑动变阻器的滑片P从a端移至b端,电流表和电压表的示数变化关系如图乙所示,则()A.电阻R0两端的电压与通过R0的电流成正比B.R0的阻值是10 ΩC.该电路的最小功率为0.05 WD.滑动变阻器R的电功率变化范围是0~0.45 W类型2敏感电阻引起的电路变化3.某型号天然气泄漏检测仪器的电路如图甲所示,图中R为气敏电阻,其阻值R与天然气浓度β的变化关系如图乙所示,已知R0为定值电阻,电源电压恒定不变,用此仪器检测天然气是否泄漏,则下列判断正确的( )A.天然气浓度增大时,电压表示数变小B.天然气浓度减小时,电流表示数变大C.天然气浓度增大时,电路消耗的总功率变小D.无论天然气浓度怎样变化,电压表与电流表示数的比值不变类型3开关引起的电路变化4.如图所示的电路,电源电压保持不变,R1=20 Ω,当闭合开关S1、S3,断开S2时,电流表的示数为0.3 A,当闭合开关S2、S3,断开S1时,电流表的示数为1.2 A。

求:（1）电源电压;（2）电阻R2的阻值;（3）当闭合S1,断开S2、S3时,电路消耗的电功率为P1;当闭合S2,断开S1、S3时,电路消耗的电功率为P2,且P1∶P2=1∶2,求电阻R3的阻值;(4 )整个电路消耗的最小电功率。

电路故障分析、动态电路分析(时间：40分钟)类型一电路故障分析1．如图所示的电路中，闭合开关S后，发现灯泡L1不亮，L2亮，电流表有示数，电压表无示数，则电路出现的故障是( )A．L1断路 B．L1短路C．L2断路 D．L2短路(第1题图)(第2题图)2．如图是常用的带有多插孔的插排。

小明家插排的指示灯已经损坏，但闭合开关后插孔上连接的用电器仍可以正常工作。

某一天小明家装修时将切割机插头插入插排，切割机工作时，家中的空气开关出现了跳闸现象。

则下列说法中正确的是( ) A．插排上的插孔与指示灯是串联关系B．跳闸的原因一定是电路发生了断路C．跳闸的原因一定是电路发生了短路D．跳闸的原因可能是电路总功率过大3．(2020·青海中考)如图所示，是探究串联电路中小灯泡两端的电压与电源两端电压关系的电路图。

已知电源电压为 4.5 V，L1、L2为两只不同规格的小灯泡，当闭合开关S后两灯都不亮。

用电压表进行测量时，测得A、B两点之间的电压为零，B、C两点之间的电压为4.5 V。

则下列判断中正确的是( )A．灯泡L1的灯丝断了 B．开关接触不良C．灯泡L2的灯丝断了 D．灯泡L2被短路(第3题图)(第4题图)4．(2020·襄阳中考)在如图所示的电路中，闭合开关S，两只灯泡均不亮，电流表无示数，两个电压表的示数相等且等于电源电压，则电路故障可能是( ) A．L1断路 B．L2断路C．L1短路 D．L2短路5．如图所示的电路，闭合开关，两只灯泡都不发光，且电流表和电压表均没有示数。

现仅将L1和L2两灯泡的位置对调，再次闭合开关，发现两只灯泡仍不发光，电流表无示数，电压表指针有明显偏转。

则下列判断正确的是( ) A．灯泡L1的灯丝断了B．灯泡L2的灯丝断了C．电流表内部出现断路D．电源接线处接触不良(第5题图)(第6题图)6．如图所示，电源两端电压保持不变，闭合开关S后，电路正常工作，过了一会儿灯突然变亮，两表示数都变大，则该电路故障可能是( )A．灯L短路 B．灯L断路C．电阻R短路 D．电阻R断路7．如图，当闭合开关，移动滑动变阻器的滑片P在图示位置时，小灯泡正常发光，电流表、电压表有示数。

电功率（培优篇）（Word 版 含解析）一、初三物理 电功率 易错压轴题（难）1．L 3V 0.2A 0.6WP U I '==⨯=额额小聪在“探究电流和电阻关系”的实验中，连接电路，如图甲所示．可用的定值电阻有5Ω、10Ω、l5Ω．（1）请你用笔划线代替导线，把图甲所示的电路补充完整，并且使滑动变阻器的滑片向右移动时连入电路中的阻值变大_____．（2）他把5Ω的电阻连入电路后，闭合开关，发现电流表有示数，电压表无示数，电路中的故障可能是_____（写出一种即可）．故障排除后，闭合开关，调节滑动变阻器的滑片，达到实验要求，电流表的示数如图乙所示，则电路中的电流为_____A ．（3）将5Ω的电阻换成10Ω的电阻后，闭合开关，应将滑动变阻器的滑片向_____（选填“左”或“右”）端移动，直到电压表的示数为_____V 止，记录电流表的示数．（4）完成上述实验之后，小聪想测量一个小灯泡的额定功率，已知小灯泡的额定电压为U 额．他又找来一个阻值为R 0的定值电阻，设计了电路图丙．请补全实验步骤并写出表达式 ①只闭合开关S 和_____（选填“S 1”或“S 2”），移动滑动变阻器的滑片，使电流表的示数为_____，此时小灯泡正常发光．②只闭合开关S 和_____（选填“S 1”或“S 2”），保持滑动变阻器滑片的位置不动，记下电流表的示数I ．③小灯泡额定功率的表达式是P 额=_____．（用已知量和所测物理量符号表示）【答案】 电阻（或电压表）短路 0.4 右 2 S 2 vS 1 0I U U R -额额（）【解析】【分析】【详解】 （1）要使滑片向右移动时连入电路中的阻值变大，故连接滑动变阻器的左下接线柱与电阻串联，如图：（2）他把5Ω的电阻连入电路后，闭合开关，发现电流表有示数，说明电路为通路，电压表无示数，电路中的故障可能是电阻短路，或电压表短路；电流表的示数如图乙所示，电流表选用小量程，分度值为0.02A ，电流为0.4A ；（3）由欧姆定律的变形公式，电压表示数：0.4A 5Ω2V V U IR ==⨯=，根据串联分压原理可知，将定值电阻由5Ω改接成10Ω的电阻，电阻增大，其分得的电压增大；探究电流与电阻的实验中应控制电压不变，应保持电阻两端的电压不变，根据串联电路电压的规律可知应增大滑动变阻器分得的电压，由分压原理，应增大滑动变阻器连入电路中的电阻，所以滑片应向右端移动，使电压表的示数为2V ；（4）①只闭合开关S 和S 2，移动滑动变阻器的滑片，使电流表的示数为v ，此时小灯泡正常发光．②只闭合开关S 和S 1，保持滑动变阻器滑片的位置不动，记下电流表的示数I ．③在①中，电流表测定值电阻的电流，根据欧姆定律的变形公式，U =IR ，定值电阻的电压为00U R U R ⨯=额额， 根据并联电路电压的规律，灯的电压为额定电压，灯正常发光；在②中，电流表测灯与定值电阻并联的总电流，根据并联电路电流的规律灯的额定电流为：U I I R =-额额， 可得，小灯泡额定功率的表达式是：2．0 U P U I U I R ==-额额额额额（）．用“伏安法”测未知电阻的阻值．（1）请用笔画线表示导线，将图甲所示的实物连接成完整电路．要求：滑动变阻器的滑片P 向右移动时，电流表示数变小（请勿更改原有导线，导线不能交叉）．（________）（2）连接电路前，开关必须___．电路接通前，滑动变阻器的滑片P应该移至图中_____处（选填“A”或“B”）．（3）小林闭合开关后，发现电流表示数为零，但电压表有示数，此时电路中的一处故障是待测电阻R x_____（选填“短路”或“断路”）．（4）小林排除故障后，用滑动变阻器调节接入电路中的电阻，对应每次变化各测一次电流值和相应的电压值并记录到表格中．有一次测量电流表的指针如图乙所示，其示数为_____A；另一次测量电压表的指针如图丙所示，其示数为_____V．小林根据几组实验数据计算出R x的值，为了进一步减小误差，绘制了R x的U-I图像．（5）另一组的小宇用相同的器材进行实验，并根据自己所记录的实验数据绘制了如图丁所示的U-I图像．小林发现小宇绘制的U-I图像和自己绘制的U-I图像不同，你认为其原因是_____；小林根据小宇的图像也可计算出待测电阻R x=_____Ω．（实验过程中电源电压保持不变）．【答案】断开B断路 0.28 2.6 电压表并联在滑动变阻器的两端 10【解析】【分析】【详解】（1）滑动变阻器的滑片P向右移动时，电流表示数变小，说明变阻器连入电路的电阻变大，故变阻器左下接线柱连入电路中，如下图所示：（2）连接电路前，开关必须断开．电路接通前，滑动变阻器的滑片P应该移至图中阻值最大处的B端；（3）若待测电阻短路，电压表示数为0，不符合题意；若待测电阻断路，电流表示数为零，电压表串联在电路中测电源电压，电压表有示数，符合题意，电路中的一处故障是待测电阻R x断路；（4）有一次测量电流表的指针如图乙所示，电流表选用小量程，分度值为0.02A，其示数为0.28A；另一次测量电压表的指针如图丙所示，电压表分度值为0.1V，其示数为2.6V；3．(5)[6]为达到最佳的灭蚊效果，小明应选用的粘胶类型为粘性最强的，即残留的芝麻数量最多的A胶。

电路动态分析及电功率最值问题培优试题【电路动态分析基础】【例1】（2008年·烟台）如图所示，电源电压不变，闭合开关S后，滑动变阻器滑片自向移动的过程中（）A．电压表示数变大，示数变大，电流表示数变大B．电压表示数不变，示数变大，电流表示数变小C．电压表示数不变，示数变小，电流表示数变大D．电压表示数变小，示数变大，电流表示数变小【例2】如图所示，电源电压不变，滑动变阻器滑片向端滑动时，A表与V表的示数变化情况是（）A．A表示数变小，V表示数不变B．A表示数变大，V表示数变大C．A表示数变小，V表示数变大D．A表示数不变，V表示数变小由实物图变成电路再研究的问题【例3】（2009年石景山二模）如图所示的电路中，电源电压不变，当滑动变阻器的滑片从滑向的过程中，下列说法正确的是（）A．电压表的示数不变，小灯泡亮度不变B．电压表的示数变小，小灯泡亮度变暗C．电压表的示数变小，电流表的示数变小D．电压表的示数变大，电压表A的示数变大【例4】（2009东城一模）如图所示电路，电源电压保持不变，当开关S 由断开变为闭合时（）A．电路中的总电阻变大，电压表V的示数增大B．电流表A2的示数不变，电压表V的示数减小C．电流表A1的示数保持不变，电流表A2的示数变大D．电流表A1的示数保持不变，电压表V的示数增大【关于电压电流同时变化的问题】【例5】（多选）（08丰台二模）在如图所示电路中，电源电压保持不变．闭合开关，当滑动变阻器的滑片向下滑动时，四个电表的示数都发生了变化，电表的示数分别用和表示，电表示数变化量的大小分别用和表示，电阻消耗的电功率分别用表示，下列选项正确的是（）A．不变，不变B．不变，变大C．变大，不变D．滑动变阻器的滑片向下滑动时，变大，变小，变大【例6】（08丰台二模）如图所示电路中，电源两端电压保持不变．小灯泡上标有“”字样，定值电阻，滑动变阻器最大阻值．忽略灯丝电阻随温度的变化，下列说法正确的是（）A．闭合开关后，小灯泡的最小实际功率应为B．电压表的示数变大时，定值电阻消耗的功率变大C．电压表的示数每增加,两端的电压就减少D．小灯泡正常发光时，滑动变阻器消耗的功率为【求电功率的问题（复杂电路分析）】【例7】如图所示电路，当把电压恒定的电源接在A、C两点时，电流表A1、A2示数分别为I1和I2 ，且I1 2=9:5；若把此电源接在B、D两点时，电流表A1示数为I1′，且 I11′=9:2；R1、R2消耗的功率分别为P1和P2，则P12= ．例7图例8图【例8】如图所示的电路中，电源电压为20V保持不变．当开关S闭合，滑动变阻器的滑片滑至最左端时，电流表示数为1.25A；当开关S断开，滑动变阻器接入电路中的电阻为其最大阻值的时，电压表的示数为10V．若电压表量程为0-15V，断开开关S，电阻R1的最小功率是 W．【电功率的最值问题】【例9】图示电路中，电源电压不变，灯上标有“”的字样，电压表所选量程为，电流表所选量程为．当开关S闭合、滑动变阻器的滑片移到端时，灯L正常发光，电流表示数为；当开关S断开、滑动变阻器的滑片移到距端长度时，电压表示数为．则在保证电路各元件安全的情况下，断开开关，移动滑片的过程中，灯L的最小功率为（）A．B． C．D．此题是个有本身就有问题，请学生自己分析这个题错在何外？【例10】（2008河北）把标有“”的小灯泡与最大阻值为的滑动变阻器连接在电源电压恒为的电路中，各电表选择的量程如图所示，要求闭合开关后两电表的示数均不超过所选量程，灯泡两端电压不允许超过额定值（灯丝电阻不变）．下列说法正确的是（）A．在滑动变阻器滑片向左移动的过程中，电流表示数变大，电压表示数变大B．电路的总功率最大值为C．小灯泡的电功率最小值为D．滑动变阻器允许调节的范围是【例11】（08平谷）如图是某研究性学习小组自制的电子秤原理图，它利用电压表的示数来指示物体的质量．托盘、弹簧上端和滑动变阻器滑片固定在一起，托盘和弹簧的质量不计，间有可收缩的导线，当盘中没有放物体时，电压表的示数为0．已知电阻，滑动变阻器最大阻值为，电源电压,电压表的量程为．现将的物体放在托盘中，滑片刚好指在距上端处（不计摩擦，弹簧始终在弹性限度内），请计算回答（）A．将的物体放在托盘中时，电压表的示数为B．该电子秤能测量的最大质量是C．最大质量数应标在电压表的位置上D．最大质量数应标在电压表的位置上例11图例12图【例12】（08东城一模）如图是一台饮水机的加热水槽部分工作原理电路图．S是一个温控开关，为电加热管，当饮水机处于加热状态时，水被迅速加热，达到预定温度时，S自动切换到另一位置，并处于保温状态．已知饮水机加热时加热管的功率为，而保温时加热管的功率为（不考虑温度对电阻的影响，且不计指示灯的阻值），是两种不同颜色的指示灯．下列说法中，正确的是（）A．当B灯亮时，表示正在对水加热B．加热状态时的总电阻为C．保温状态时的总电阻为D．加热状态电路中的电流是保温状态电路中电流的倍【例13】小敏同学在做电学实验时按照如图所示的电路将电学器材连接，她使用的电流表量程为0~0.6A，电压表的量程为0~3V，电源两端的电压为6V且保持不变，电阻R的阻值为10Ω，允许消耗的最大电功率为0.9W．滑动变阻器R0的最大阻值为20Ω，允许通过的最大电流为0.5A．将开关S闭合后，要保证电路中各个元件正常工作，以下说法正确的是（）A．通过电阻R的电流最大值为0.4AB．滑动变阻器接入电路的最小值为5ΩC．电压表示数最大的变化量为1VD．滑动变阻器R0消耗的最大功率为1.2W【大运算量的功率问题】【例14】（多选）（08朝阳二模）如图所示电路，电源电压保持不变．当开关闭合，断开时，电路的功率为．若此时把开关也闭合时，电路的功率增加了，电流表的示数之比是．则下列说法正确的是（）A．电阻与阻值之比为B．电阻与的电功率之比为C．电路中的开关都闭合与只闭合时，电流表两次的示数之比为D．开关都闭合时电流表的示数之比是【例15】（08顺义二模）如图所示电路，电源保持不变，是标有“”的小灯泡，是滑动变阻器．闭合,断开，滑片位于中点时，灯泡恰好正常发光，电压表的示数为；当都闭合，滑片滑至端时，电流表示数为,电压表的示数为；,下列选项正确的是（）A．滑动变阻器的变化范围是B．滑动变阻器的变化范围是C．当都闭合，滑片位于端时，灯泡仍能正常工作D．当都闭合，滑片位于端时，消耗的实际电功率是电路动态分析及电功率最值问题培优试题答案1. D2.＜解析＞此题属于电路的定性分析题．在电路中，滑动变阻器的滑片的移动和开关的断开、闭合都会引起电路中总电阻的变化．要正确解决此类问题，首先要确认电路的连接情况及电表的测量对象，本电路与并联再与串联，构成混联电路．电压表测并联部分的电压，电流表测通过的电流，推断如下：滑向，又，所以选项C是正确的．若用来讨论，和都在增大，将无法确定的变化情况．＜答案＞ C3. ＜答案＞ B滑片从滑向端的过程中，接入电路的电阻变大，变阻器和串联，电压表的示数增大，的示数减小，的示数较小．4. ＜答案＞ D开关S断开时，电路中只有连入电路，开关S闭合后，并联，表测支路电流，表测支路电流，电压表测总电压5. ＜答案＞6. ＜答案＞＜解析＞闭合开关后，将滑片移动到最左端，则三个电阻串联，电路中的电流最小，设为，，，小灯泡的最小实际功率为：电压表测电阻和的总电压，当电压表的示数变大时，则通过电路的电流也变大，电阻的功率变大；由于，，故两端的电压将增大0.45V，电灯正常发光时，设此时的电流为，，7. ＜答案＞ 2：3 8. ＜答案＞ 1.25 9.略10. ＜解析＞滑片向左移动过程中，阻值变小，分压变小，V示数变小，故A错；电路总功率最大时为灯正常发光时：，，故B错；此时滑动变阻器连入阻值最小，为,滑动变阻器连入范围为，故D错．电压表示数15V时满量程，灯泡两端电压，这时灯两端电压最低，功率最小，．＜答案＞ C11. ＜答案＞ A 12. ＜答案＞13. ＜答案＞ C＜解析＞由于电阻R的阻值为10Ω，允许消耗的最大电功率为0.9W，所以有：，，当电流为最大时，电压为：，全部接入电路中时，电阻R的电压为：电压表示数变化量最大值为：，滑动变阻器R0消耗的最大功率为：14. ＜答案＞＜解析＞闭合，打开，电路中只有连入电路：闭合，电路中构成并联电路：，①②由①②可知：，只闭合时，电阻串联：，，，，，15. ＜答案＞ B＜解析＞小灯泡的电阻值为：闭合，断开，滑片位于中点时，灯与串联，灯泡正常发光，，于是电路中的电流为：当闭合时，滑片移动到端时，与并联，有：，，，当闭合时，滑片移动到端时，灯与并联，电灯两端的电压大于其额定电压，故灯不能正常发光．当闭合时，滑片移动到端时，灯与并联, 实际消耗的电功率是：。

一、初中物理电路类问题1．如图所示，电源电压不变，1R 、2R 为定值电阻，R 为滑动变阻器，a 、b 是电流表或电压表，当只闭合开关S 、S 1时，a 、b 的指针均明显偏转，将位于中点的滑片P 向左移动，a 的示数不变，b 的示数有变化。

以下说法正确的是（ ）A ．b 可能是电流表、也可能是电压表B ．只闭合S 、S 2，移动滑片P ，则a 示数的变化量与b 示数的变化量的比值可能等于12R R +C ．若将b 换成另一种电表，只闭合S 、S 2，将滑片P 向右移动，2R 消耗的功率一定变大D ．若将a 与b 的位置互换，只闭合S 、S 2，则a 的示数与b 的示数的比值可能等于2R【答案】D【解析】【分析】【详解】A ．假设b 是电流表，a 是电流表，当只闭合开关S 、S 1时，R 与R 2并联接在电路中，a 、b 的指针均明显偏转，将位于中点的滑片P 向左移动，根据U I R=可知，a 的示数是不变的，b 的示数有变化，这种情况符合题意，所以b 可能是电流表；假设b 是电压表，a 是电流表，当只闭合开关S 、S 1时，有电流流过R 2，但没有电流流过R ，a 的指针明显偏转，b 表测的是电源电压，也明显偏转，但是将位于中点的滑片P 向左移动，根据U I R=可知，a 的示数是不变的，b 的示数是不变的，这种情况与题意不符合，所以这个假设不成立；假设b 是电压表，a 是电压表，当只闭合开关S 、S 1时，两个电压表测的都是电源电压，指针均明显偏转，但是将位于中点的滑片P 向左移动，电源电压不变，那么两表的示数是不变的，这情况与题意不符合，所以这个假设也不成立；综上所述，b 不可能是电压表，只能是电流表，A 错误；B ．假设b 是电流表，a 是电压表，当只闭合开关S 、S 1时，有电流流过b 表，b 表有示数，a 表测的是电源电压，也有示数，将位于中点的滑片P 向左移动，根据U I R=可知，b 的示数有变化，a 的示数是不变的，大小还是等于电源电压，这种情况符合题意，所以b 可能是电流表，a 可能是电压表；只闭合S 、S 2，这时R 1与R 串联，电压表a 测的是R 两端的电压，电流表测的是电路中的电流，则可知1U R I∆=∆，即电压表a 示数的变化量与电流表b 示数的变化量的比值等于R 1；当b 是电流表，a 是电流表时，只闭合S 、S 2，R 、R 2被短路，电路是R 1的简单电路，即使移动滑片P ，a 、b 两表的示数都不会变化；综上所述，a 示数的变化量与b 示数的变化量的比值不可能等于12R R +；B 错误；C ．把b 换成电压表，a 是电压表时，只闭合S 、S 2，R 1、R 2与R 串联，滑片P 向右移动，电阻变小，电路的总电阻变小，电流变大，根据22P I R =可知，R 2消耗的功率变大；如果把b 换成电压表，a 是电流表时，只闭合S 、S 2，R 被短路，R 1、R 2串联，滑片P 向右移动，电阻不变，电路的总电阻不变，电流不变，根据22P I R =可知，R 2消耗的功率不变；C 错误；D ．a 是电压表，b 是电流表时，若把a 与b 的位置互换，只闭合S 、S 2，R 被短路，R 1、R 2串联，电流表测电路中的电流，电压表测R 2两端的电压，那么a 的示数与b 的示数的比值是R 2；当a 、b 都是电流表时，若把a 与b 的位置互换，只闭合S 、S 2，R 、R 2被短路，只有R 1接在电路中，两电流表的示数相等，它们的比值是1；D 正确。

中考物理总复习《动态电路分析》专项测试题(附带答案)学校:___________班级：___________姓名：___________考号：___________类型1滑动变阻器滑片移动引起的动态电路分析1.如图所示电路中，电源电压不变，R为滑动变阻器，L为小灯泡(假设灯丝电阻不变)．闭合开关S，滑动变阻器的滑片P从b端向a端滑动的过程中()第1题图A. 电流表示数减小，小灯泡变暗B. 电压表示数增大，小灯泡变亮C. 电压表示数与电流表示数的比值减小，小灯泡变亮D. 电压表示数与电流表示数的比值不变，小灯泡变亮2.在如图所示的电路中，电源的电压保持不变，R1为定值电阻．开关S闭合后，将滑动变阻器R2的滑动触头向右移动时，下列说法正确的是()第2题图A. 电压表的示数减小B. 电流表的示数减小C. 电流表的示数减小D. 滑动变阻器R2消耗的电功率变大3.如图所示，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向左移动时，下列判断正确的是()第3题图A. 电流表示数变小，电压表示数变小B. 电流表示数变大，电压表示数变小C. 电流表示数变大，小灯泡亮度变亮D. 电流表示数变大，小灯泡亮度变暗4.如图所示，电源电压恒定不变，闭合开关S，当滑片P从变阻器的a点向b点移动的过程中，下列关于电流表和电压表示数变化的说法正确的是()第4题图A. 电流表示数变小，电压表示数变大B. 电流表示数变小，电压表示数不变C. 电流表示数变大，电压表示数变小D. 电流表示数变大，电压表示数不变5.在如图所示的电路中，电源电压保持不变．当闭合开关S，滑动变阻器R2的滑片P向右移动时，下列说法中正确的是()第5题图A. 电流表示数减小，电压表示数增大B. 电流表示数减小，电压表示数不变C. 电路总电阻减小，电路总功率增大D. 电流表示数不变，电压表示数不变6.某创客小组自制肺活量比较装置，人吸气时，相当于向内吹气，气球胀大，隔板向上运动，下列说法正确的是()第6题图A. 总电阻变大B. 示数变大C. 示数变大D. 电路总功率变小7.如图所示的电路中，电源电压不变，R1、R2是定值电阻，闭合开关S，将滑动变阻器的滑片P从最左端向右移动的过程(保证各元件安全)，下列分析正确的是()A. 电流表示数变大，电流表示数不变B. 电流表示数变小，电压表示数不变C. 电压表示数与电流表示数的乘积不变D. 电压表示数与电流表示数的比值变小第7题图8.如图所示，电源电压保持不变，闭合开关后，当滑动变阻器的滑片P向右移动时，下列说法正确的是()第8题图A. 电流表示数变小，电压表示数变小B. 电流表示数变大，电压表示数变大C. 电流表示数与电流表示数的比值不变D. 电压表示数与电流表示数的比值不变9. (多选)在如图所示的电路中，电源电压恒定不变，闭合开关S，保证电路安全前提下，将滑动变阻器的滑片P向左滑动，下列说法正确的是()第9题图A. 电流表示数将变大，电压表的示数将变大、电压表的示数将变大B. 灯L的实际功率将变大C. 电压表和电压表的差值将变大D. 电压表和电流表示数的比值将变小10.如图所示的电路中，电源电压不变，R为滑动变阻器，闭合开关S后，在滑片P向右移动的过程中，灯泡的亮度________(选填“变亮”“变暗”或“不变”)，电压表的示数________，电流表的示数________．(后两空均选填“变大”“变小”或“不变”)第10题图11.如图所示，电源电压不变，闭合开关S，滑动变阻器的滑片P从最上端向下移动的过程中，电压表与示数的差值________，电压表的示数与电流表示数的比值________，电压表的示数与电流表示数的乘积________．(均选填“变大”“变小”或“不变”)第11题图类型2敏感电阻引起的动态电路分析12.气敏电阻R的阻值随气体浓度的增大而减小．如图所示，闭合开关，当气体浓度增大时，下列说法正确的是()第12题图A. 电流表的示数减小B. 电压表的示数增大C. 电路消耗的电功率减小D. 电路消耗的电功率增大13. (多选)抗疫胜利后，重新开放的湖南省博物馆需要限制每天入馆的人数．甲图是小伟帮博物馆设计的一个检测入馆人数的电路，电源电压不变，力敏电阻的阻值随压力大小的变化情况如乙图所示，当电压表的示数变小时，计数器自动计数一次．闭合开关，当力敏电阻上的压力变大时，下列说法正确的是()第13题图A．力敏电阻的阻值变小B．电路中的电流变小C．电压表的示数变小D．电路中的总功率变小，计数器自动计数一次类型3多开关开闭引起的动态电路分析14.如图所示，电源电压恒定，闭合S1，小灯泡发光，再闭合S2时，观察到的现象是()A. 电压表示数增大B. 电流表示数变小C. 小灯泡变亮D. 小灯泡亮度不变第14题图15.如图所示，电源电压保持不变，已知R1＝R2，闭合开关S1，将开关S2掷到2时，小灯泡恰好正常发光；断开开关S1，将开关S2由2掷到1时，下列说法正确的是()第15题图A. 电流表示数变大，电压表示数变小B. 电流表示数变大，电压表示数变大C. 电流表示数变小，小灯泡正常发光D. 电压表示数变大，小灯泡亮度变暗16. (多选)小光连接了如图所示的电路，开关S1闭合，下列说法正确的是()第16题图A. 闭合S2、S3后，电流表、的示数之和大于干路电流B. 闭合S2、S3后再断开S2、电压表示数不变C. 闭合S2、S3后再断开S1，电流表示数变大D. 开关S2、S3均断开，电路所消耗的总功率最小类型4多开关开闭和滑动变阻器滑片移动引起的动态电路分析17. (多选)如图所示，电源电压保持不变，当闭合开关S后，下列说法中正确的是()第17题图A. 滑片P向右移动时，电压表示数变大、电流表示数变小B. 再闭合S1，滑片P向右移动时，电流表与示数的差值变小C. 再闭合S1，滑片P向右移动时，电压表示数与电流表示数的比值不变D. 再闭合S1，滑片P向右移动时，电压表示数与电流表示数的乘积变小18. (多选)如图所示，电源电压不变，下列说法正确的是()第18题图A. 只闭合S1, 将滑片P向左移动，电流表示数变小，电压表示数变大B. 只闭合S1, 将滑片P向左移动，电压表示数的变化量与电流表示数的变化量之比变小C. 闭合S1、S2，断开S3，将滑片P向左移动，R1消耗的功率增大D. 开关都闭合，将滑片P向左移动，电压表示数为0，灯泡L消耗的功率不变19. (2021大连中山区三模)在如图所示电路中，电源电压不变．当开关S2由闭合到断开时，电流表的示数将________；向右移动滑动变阻器的滑片P，电压表与电流表示数的比值将________(均选填“变大”“不变”或“变小”)．第19题图参考答案1.C2.B3.C4.B5.D6.C7.A8.C9.BCD10.不变不变变小11.变小变小变大12. D13. AC14. D15. D16. AD 17. BCD18. CD 19.不变变大。

电路动态分析和电路故障分析专题电路动态分析题和电路故障分析题是初中学生物理学习过程中的一个难点，其原因是这两类题目对学生有较高的能力要求。

进行电路故障分析，要以电路动态分析能力作为基础，而电路故障分析又是电路动态分析的载体，因此我们将这两类分析题整合成一个专题进行复习有利于提高复习的效率。

在编排顺序中，我们以电路动态分析作为主线，而将电路故障作为电路动态变化的一个原因。

一、滑动变阻器的滑片P的位置的变化引起电路中电学物理量的变化1．串联电路中滑动变阻器的滑片P的位置的变化引起的变化[例1]如图1，是典型的伏安法测电阻的实验电路图，当滑片P向右移动时，请你判断A表和V表的变化。

分析：本题中，为了分析表达的简洁，我们约定一套符号：“→”表示引起电路变化；“↑”表示物理量增大或电表示数增大；“↓”表示物理量减小或电表示数减小。

P右移→R2↑→R总↑→I↓→A表↓。

R1不变→IR1↓→U1↓→V表↓。

（判断V表的变化还可以根据串联电路的分压原理来分析：R2↑→U2↑→U1↓→V表↓。

）扩展：根据串联电路的特点，滑动变阻器R2两端的电压U2将↑。

推论：如果滑动变阻器R2足够大，当滑片P向右一直滑动时，电阻将不断增大，那么U2 将不断增大，U1将不断减小，I将不断减小。

假设R2无限大，这时U2 将增大到电源电压，U1将变为0，I 也将变为0，这时的电路就相当于断路。

这就是用电压表来判断电路断路和短路的道理。

[变式训练题]参考上图，在伏安法测电阻的实验中，若由于各种原因，电压表改接在滑动变阻器的两端，当滑片P向左移动时，请判断A表和V表的变化。

图1 图2 图3 [例2]如图2，当滑片P向左移动时，A表和V表将如何变化。

分析：首先要确定电路的类型，此电路属于串联电路呢还是并联电路。

我们可以将电流表简化成导线，将电压表简化成断开的电键或干脆拿掉。

此时可以容易地看出，这是一个串联电路。

而且发现滑动变阻器的滑片已经悬空，滑动变阻器接成了定值电阻，所以A表示数不变。

电路动态分析和电路故障分析专题电路动态分析题和电路故障分析题是初中学生物理学习过程中的一个难点，其原因是这两类题目对学生有较高的能力要求。

进行电路故障分析，要以电路动态分析能力作为基础，而电路故障分析又是电路动态分析的载体，因此我们将这两类分析题整合成一个专题进行复习有利于提高复习的效率。

在编排顺序中，我们以电路动态分析作为主线，而将电路故障作为电路动态变化的一个原因。

一、滑动变阻器的滑片P的位置的变化引起电路中电学物理量的变化1．串联电路中滑动变阻器的滑片P的位置的变化引起的变化[例1]如图1，是典型的伏安法测电阻的实验电路图，当滑片P向右移动时，请你判断A表和V表的变化。

分析：本题中，为了分析表达的简洁，我们约定一套符号：“→”表示引起电路变化；“↑”表示物理量增大或电表示数增大；“↓”表示物理量减小或电表示数减小。

P右移→R2↑→R总↑→I↓→A表↓。

R1不变→IR1↓→U1↓→V表↓。

（判断V表的变化还可以根据串联电路的分压原理来分析：R2↑→U2↑→U1↓→V表↓。

）扩展：根据串联电路的特点，滑动变阻器R2两端的电压U2将↑。

推论：如果滑动变阻器R2足够大，当滑片P向右一直滑动时，电阻将不断增大，那么U2 将不断增大，U1将不断减小，I将不断减小。

假设R2无限大，这时U2 将增大到电源电压，U1将变为0，I 也将变为0，这时的电路就相当于断路。

这就是用电压表来判断电路断路和短路的道理。

[变式训练题]参考上图，在伏安法测电阻的实验中，若由于各种原因，电压表改接在滑动变阻器的两端，当滑片P向左移动时，请判断A表和V表的变化。

图1 图2 图3 [例2]如图2，当滑片P向左移动时，A表和V表将如何变化。

分析：首先要确定电路的类型，此电路属于串联电路呢还是并联电路。

我们可以将电流表简化成导线，将电压表简化成断开的电键或干脆拿掉。

此时可以容易地看出，这是一个串联电路。

而且发现滑动变阻器的滑片已经悬空，滑动变阻器接成了定值电阻，所以A表示数不变。

专项训练—与电功率相关的动态电路分析、图像、安全与极值问题1.如图所示,电源电压保持不变,闭合开关S1和S2,灯L正常发光,则断开开关S2时()A.电流表示数变大,灯L变亮B.电压表示数变大,灯L的实际功率变小C.电流表示数变小,灯L仍然正常发光D.电压表示数不变,电路的总功率变大2.如图所示,电源电压保持不变,闭合开关S.当滑片P向右移动时()A.电压表的示数不变,总功率变小B.电流表的示数变大,总功率变大C.电压表的示数变大,灯的亮度变暗D.电流表的示数变小,灯的亮度变暗3.用石墨烯制成的湿敏电阻,其阻值会随含水量的升高而增大.如图是检测植物叶片含水量的电路,电源电压不变.闭合开关S,将湿敏电阻R附着在叶片上,当叶片含水量升高时()A.电流表示数增大B.电压表示数减小C.电路的总电阻减小D.电路的总功率增大4.如图所示电路中,电源电压为6V,灯泡L规格为“6V3W”,其电流与电压的关系如图乙所示.当S、S1、S3闭合,S2断开时,电流表示数为0.5A.(1)求灯泡L的额定电流;(2)求定值电阻R1的阻值;(3)断开S1、S3,闭合S、S2,调节滑片P,使R2的电功率为灯泡的2倍,求此时滑动变阻器接入电路的阻值.5.定值电阻R和小灯泡L的伏安特性曲线分别如图所示.若将R和L串联后接在8V的电源两端,则R与L的电功率之比为()A.1∶2B.1∶3C.2∶3D.3∶56.如图所示的电路中,电源电压为4.5V且保持不变,定值电阻R1的阻值为10Ω,滑动变阻器R2的最大阻值为20Ω.电压表的量程为0~3V,电流表的量程为0~0.6A.当开关S闭合,滑动变阻器的滑片P在滑动的过程中,为保证电路安全,下列几种说法正确的是()A.滑动变阻器的阻值变化范围为5~20ΩB.电流表的示数变化范围为0.15~0.45AC.电压表的示数变化范围为1.5~4.5VD.电路消耗的总功率的变化范围为0.675~2.7W7.如图所示,电源电压为9V,小灯泡标有“3V 1.5W”(不考虑灯丝电阻的变化),滑动变阻器标有“30Ω1A”,电流表量程为0~0.6A,在保证电路安全工作的前提下,电路消耗的最大功率为W,滑动变阻器两端的最大电压为V.8.在如图所示的电路中,电源电压为3V保持不变,滑动变阻器R2标有“20Ω2A”字样.只闭合开关S1,电流表示数为0.3A.则:(1)电阻R1=Ω.(2)通电10s,电流通过电阻R1所做的功W=J.(3)再闭合开关S2,移动滑动变阻器滑片P,使R1和R2消耗的总功率最小,此时最小总功率P= W.9.小明利用标有“6V6W”的灯泡L1和“6V3W”的灯泡L2进行实验.(1)当L1正常发光时通过它的电流是多大?(2)如图甲所示,A和B分别为通过灯泡L1和L2的电流随两端电压变化的关系曲线.现将两灯连入如图乙所示的电路中,电流表的量程是0~0.6A,在保证电路安全的情况下,要使其中一只灯泡正常发光,电源电压是多少?电路消耗的总功率为多少?10.如图所示,电源电压保持不变,灯泡上标有“12V6W”,定值电阻R1=120Ω,滑动变阻器R2上标有“50Ω1A”,电压表的量程选用“0~3V”.断开S2,闭合S和S1,滑片P移到B端,灯泡刚好正常发光.(1)将滑片P移到B端,三个开关都闭合,1min内电路消耗的电能是多少?(2)断开S1,闭合S和S2,在安全前提下,调节滑片P的过程中,电路的最小功率是多少?11.如图所示电路中,滑动变阻器铭牌上标有“50Ω1A”字样,电压表量程为0~15V.闭合开关S1、S2,断开开关S3,调节变阻器滑片P至某位置,电压表示数为6.0V,电流表示数为0.50A,灯泡正常发光;再闭合开关S3,电流表示数变为0.75A.(1)求变阻器接入电路的阻值;(2)求灯泡的额定功率;(3)只闭合开关S1、S2,改变电源电压并移动滑片P,使电路安全工作,求电路在10s内消耗的最大电能.答案解析一、选择题1.C【解题思路】由电路图可知,闭合开关S1和S2时,定值电阻R与灯泡L并联,电压表测电源两端的电压,电流表测干路电流.当断开开关S2时,电路为灯泡L的简单电路,电压表测电源两端的电压,电流表测通过L的电流,因电源电压保持不变,所以,电压表的示数不变,故B错误;因并联电路中各支路独立工作、互不影响,所以,通过灯泡L的电流不变,灯L仍然正常发光,故A错误;因并联电路中干路电流等于各支路电流之和,所以,电路的总电流变小,即电流表的示数变小,故C正确;由P=UI可知,电路的总功率减小,故D错误.故选C.2.B【解题思路】电路中灯泡与滑动变阻器串联,电压表测电源电压,故电压表示数不变,电流表测电路中的电流,当滑片P向右移动时,滑动变阻器接入电路的阻值变小,故电路中的电流增大,根据P=UI可知,电路总电功率也增大,小灯泡的功率P L=I2R L也增大,故小灯泡变亮,选项A、C、D错误,B正确.3.B【解题思路】由题图知,闭合开关S,R0与湿敏电阻串联,电压表测量R0两端的电压,电流表测电路中的电流.已知湿敏电阻的阻值会随含水量的升高而增大,故当叶片的含水量升高时,电路中的总电阻增大,电流减小,电流表示数减小,定值电阻R0两端的电压减小,电压表示数减小,故A、C错误,B正确;由于电源电压不变,电路中的电流减小,由P=UI可知,电路的总功率减小,D错.5.D【解题思路】R和L串联,则通过它们的电流相等,由图像可知,当I=0.3A时,U R=3V,U L=5 V,它们两端的电压之和等于电源电压8V,它们的电功率之比P R∶P L=U R I∶U L I=U R∶U L=3V∶5V=3∶5.故选D.。
