文丘里流量计及孔板流量计率定实验

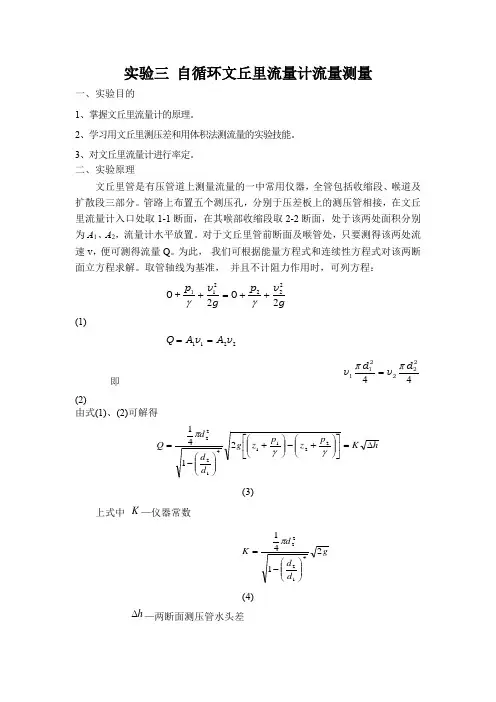

实验三 自循环文丘里流量计流量测量一、实验目的1、掌握文丘里流量计的原理。

2、学习用文丘里测压差和用体积法测流量的实验技能。

3、对文丘里流量计进行率定。

二、实验原理文丘里管是有压管道上测量流量的一中常用仪器，全管包括收缩段、喉道及扩散段三部分。

管路上布置五个测压孔，分别于压差板上的测压管相接，在文丘里流量计入口处取1-1断面，在其喉部收缩段取2-2断面，处于该两处面积分别为A 1、A 2，流量计水平放置。

对于文丘里管前断面及喉管处，只要测得该两处流速v ，便可测得流量Q 。

为此， 我们可根据能量方程式和连续性方程式对该两断面立方程求解。

取管轴线为基准， 并且不计阻力作用时，可列方程：g v p g v p +2222221++=+γγ001(1)2211v A v A Q ==即44222211d v d v ππ=(2)由式(1)、(2)可解得h K p z p z g d d d Q ∆=⎥⎦⎤⎢⎣⎡⎪⎪⎭⎫ ⎝⎛+-⎪⎪⎭⎫ ⎝⎛+⎪⎪⎭⎫ ⎝⎛-=γγπ2211412222141(3)上式中 K —仪器常数gd d d K 214141222⎪⎪⎭⎫ ⎝⎛-=π(4)h ∆—两断面测压管水头差由于阻力的存在，，实际通过的流量Q ＇恒小于实验所测得的流量Q 。

引入一个无量纲系数μ = Q ＇/ Q (μ 称为流量系数)，对计算所得流量值进行修正。

在实验中，测得流量Q '和测压管水头差h ∆，即可求得流量系数μ，μ一般在0.92～0.99之间。

本实验利用体积法对实际流量进行测定。

t /∆='V Q(5)其中，V 为△t 时间内由管道流入计量水箱内的体积。

124567321891011121234文丘里流量计实验装置图图中：1. 自循环供水器 2. 实验台 3.无级调速器 4. 恒压水箱5. 溢流板6. 稳水孔板7. 文丘里实验管段8. 测压计气阀9. 测压计 10. 滑尺 11. 多管压差计 12. 实验流量调节阀三、实验设备有机玻璃：可以清晰观察到文丘里管的内部结构，该种结构对水流干扰小，能量损失少，流量系数大。

文丘里流量计实验4.恒压水箱8.测压计气阀 文丘里流量计实验（新）一、实验目的和要求、1、 掌握文丘里流量计的原理。

2、 学习用比压计测压差和用体积法测流量的实验技能。

3、 利用量测到的收缩前后两断面1-1和2-2的测管水头差 h ,根据理论公式计算管道流量，并与实测流量进行比较，从而对理论流量进行修正，得到流量计的 流量系数，即对文丘里流量计作出率定。

、实验装置1. 仪器装置简图图一文丘里流量计实验装置图1. 自循环供水器2.实验台3.可控硅无级调速器 5.溢流板 6.稳水孔板 7.文丘里实验管段9.测压计10.滑尺11.多管压差计12.实验流量调节阀［说明］1. 在文丘里流量计7的两个测量断面上，分别有4个测压孔与相应的均压环连通,经均压环均压后的断面压强，由气一水多管压差计9测量,也可用电测仪测量。

2. 功能(1) 训练使用文丘里管测量管道流量和采用气一水多管压差计测量压差的技术；(2) 率定流量计的流量系数,供分析与雷诺数Re的相关性；(3) 可供实验分析文氏流量计的局部真空度，以分析研究文氏空化管产生的水力条件与构造条件及其他多项定性、定量实验。

3. 技术特性(1) 由可控硅无级调速器控制供水流量的自循环台式装置实验仪；(2) 恒压供水箱、文丘里管及实验管道采用丘明有机玻璃精制而成。

文丘里管测压断面上设有多个测压点和均压环；(3) 配有由有机玻璃测压管精制而成的气水多管压差计，扩充了测压计实验内容；(4) 为扩充现代量测技术，配有压差电测仪，测量精度为0.01；(5) 供电电源：220V、50HZ；耗电功率：100W;(6) 流量:供水流量0〜300ml/s,实验管道过流量0〜200ml/s;(7) 实验仪专用实验台：长X宽=150cmX55cm。

二、安装使用说明：1. 安装仪器拆箱以后，按图检查各个部件是否完好，并按装置图所示安装实验仪,各测点与测压计各测管一一对应，并用连通管联接，调速器及电源插座可固定在实验台侧壁或图示位置，调速器及电源插座位置必须高于供水器顶；2. 通电试验加水前先接上220V交流市电，顺时针方向打开调速器旋钮，若水泵启动自如，调速灵活，即为正常。

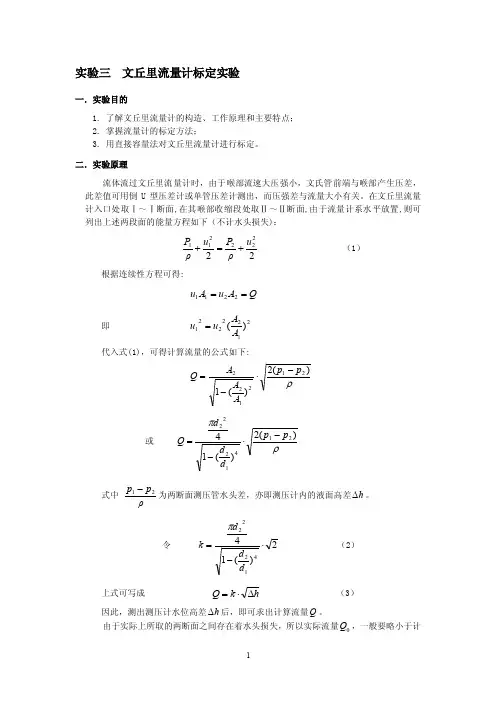

实验三文丘里流量计标定实验一．实验目的1. 了解文丘里流量计的构造、工作原理和主要特点；2. 掌握流量计的标定方法；3. 用直接容量法对文丘里流量计进行标定。

二．实验原理三．实验装置如图所示，本实验台采用架式排列，两组一套，分别由两台水泵自成循环系统。

图3-3 文丘里流量计校正实验装置四．实验步骤1. 准备工作并算出k值。

（1）记录管内径D、文丘里流量计喉径d2（2）检查测压计液面是否水平（此时Q=O）,如果不在同一水平面上，必须将橡皮管内空气排尽，使两侧压管的液面处于水平状态，方能进行实验。

（3）关闭测点3～12的小阀门。

（4）打开阀门7、8、9、10,关闭阀门3、4、5、6。

（5）阀门2为流量调节阀门,可先调至较小开度。

（6）文丘里流量计收缩断面(测点2),经常处于负压状态,实验前应将连接胶管灌满水,才能进行实验,否则往里进气。

2. 进行实验（1）开泵，此时1、2测压管中应出现较小高差。

（2）缓慢开启泵出口流量调节阀2, 使压差达到最大（如2号测压管中液位降得太低，可关小出水阀门，使液位抬高。

如测压计中液位太高，可用压气球加压，压低液位)。

（3）待流量稳定后用电子流量计测流量，记录倒U形压差计h1、h2液位高度（其显示单位为cm）。

（4）调节流量调节阀2，从大到小改变流量，流量的改变要均匀合理，待流量稳定后重复测量流量及倒U形压差计液位高，测取5组以上实验数据。

（5）测量完毕后，关闭泵出口调节阀2，断电停泵。

注意事项：如出现测压管冒水现象，不必惊慌，可把出水阀门全开，或停泵重做。

五．实验记录与数据处理文丘里流量计标定数据记录表实验日期：20 年月日管内径D = __24__ mm 喉径d= __12__ mm2文丘里流量计的流量系数 平均=________六．思考题1. 如何排出测压导管中的气体？怎样才能知道测压导管中是否排净气体？为什么只有排净气体才能使用压差计？2. 文氏流量计的原理是什么？为什么要用压差计与之配合使用？4。

最新文丘里流量计实验实验报告
实验目的：
1. 理解并掌握文丘里流量计的工作原理。

2. 通过实验测定不同流量下的压差，并计算流量。

3. 验证文丘里流量计的测量准确性。

实验设备：
1. 文丘里流量计
2. 流量调节阀
3. 压力传感器
4. 数据采集器
5. 流量标准溶液（如水）
实验步骤：
1. 准备实验设备，确保文丘里流量计和压力传感器安装正确，连接无漏气现象。

2. 使用流量调节阀调节流量，从零开始逐步增加至最大设计流量。

3. 在每个流量级别下，记录压力传感器测得的上游和下游压差。

4. 根据压差数据，利用文丘里公式计算流量，并与实际设定流量进行对比，分析误差。

5. 重复步骤2至4，至少进行五次独立测量，以确保数据的可靠性。

实验数据与分析：
1. 列出实验中记录的所有压差数据及其对应的设定流量。

2. 利用文丘里公式计算理论流量值，并与实际流量进行对比，制作误差分析图表。

3. 分析可能影响测量结果的因素，如温度、压力变化等，并提出改进措施。

实验结论：
1. 总结文丘里流量计的测量性能，包括其准确性和稳定性。

2. 根据实验数据，评估文丘里流量计在实际应用中的适用性和可靠性。

3. 提出实验中遇到的问题及解决方案，为未来改进实验设计提供参考。

注意事项：
1. 在实验过程中，确保所有设备的安全性，避免高压气体泄漏造成危险。

2. 记录数据时要准确无误，以保证实验结果的有效性。

3. 实验结束后，对设备进行适当的清理和保养，确保下次实验的顺利
进行。

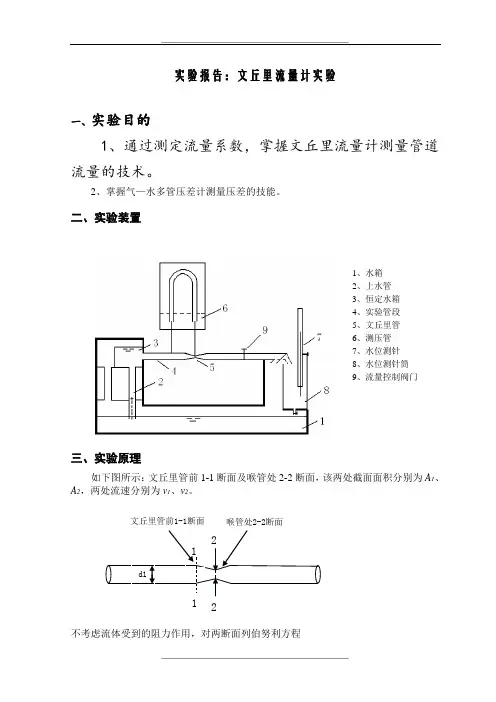

实验报告：文丘里流量计实验一、实验目的1、通过测定流量系数，掌握文丘里流量计测量管道流量的技术。

2、掌握气—水多管压差计测量压差的技能。

二、实验装置三、实验原理如下图所示：文丘里管前1-1断面及喉管处2-2断面，该两处截面面积分别为A 1、A 2，两处流速分别为v 1、v 2。

不考虑流体受到的阻力作用，对两断面列伯努利方程11 22d1文丘里管前1-1断面喉管处2-2断面1、水箱2、上水管3、恒定水箱4、实验管段5、文丘里管6、测压管7、水位测针8、水位测针筒9、流量控制阀门g vg p z g v g p z 222222221111αραρ++=++ （1）及连续性方程：即：（2）由（1）、（2）两式联立可得：hK g p z gp z g d d d Q ∆=+-+-=)]()[(21)(422114222121ρρπ （3）式中，K 为文丘里流量计常数△h 为两断面测压管水头差 )()(2211gp z g p z h ρρ+-+=∆ 由式（3）算得的流量为不考虑阻力的理论流量，即Q ＝Q 理论，而实际通过的流量Q 实际恒小于Q 理论，引入一无量纲系数μ对所测流量Q 理论进行校正。

即：（4）式（4）中的μ为文丘里管的流量系数。

通过实验测得实际流量Q 实际及水头差△h ，便可以测得文丘里管的流量系数μ （5）四、实验步骤1、记录各有关实验常数。

2、打开电源开关并打开调节流量阀，待水流稳定后，读取各测压管的液面读数h 1、h 2、h3、h 4，并用秒表、量筒测定流量。

3、逐次改变调节流量阀，改变流量，重复步骤2，注意调节阀门要缓慢，要使测压管内有水柱。

4、把测量值记录在实验表格内，并进行有关计算。

5、实验结束，关闭电源开关。

五、实验原始记录1、记录有关常数d 1 = 1.50 ㎝, d 2 = 0.86 ㎝, 测针筒直径D= 6 cm2211A v A v Q ==44222211d v d v Q ππ==hK Q Q ∆μμ＝＝理论实际hK Q ∆实际＝μ1)(2442121-=d d g d K π2、记录测量值六、实验数据计算1、计算原理Q 实际的测量方法是体积法，计算公式为： （其中：V=πR 2×(h 4－h 3)，V 、t 值见上表。

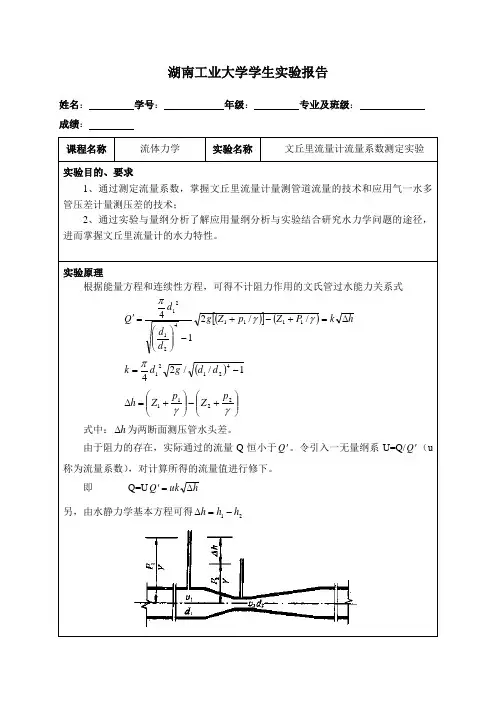

湖南工业大学学生实验报告
姓名： 学号：
年级： 专业及班级： 成绩： 课程名称 流体力学 实验名称 文丘里流量计流量系数测定实验
实验目的、要求
1、通过测定流量系数，掌握文丘里流量计量测管道流量的技术和应用气一水多管压差计量测压差的技术；
2、通过实验与量纲分析了解应用量纲分析与实验结合研究水力学问题的途径，进而掌握文丘里流量计的水力特性。

实验原理
根据能量方程和连续性方程，可得不计阻力作用的文氏管过水能力关系式
()[]()h k P Z p Z g d d d Q ∆=+-+-⎪⎪⎭
⎫ ⎝⎛='γγπ//2141
1
1
1
4
212
1
()1//
24
4212
1
-=
d d g d k π
⎪⎪⎭
⎫
⎝⎛+-⎪⎪⎭⎫ ⎝⎛+=∆γγ2211p Z p Z h
式中：h ∆为两断面测压管水头差。

由于阻力的存在，实际通过的流量Q 恒小于Q '。

令引入一无量纲系U=Q/Q '（u 称为流量系数），对计算所得的流量值进行修下。

即 Q=U h uk Q ∆='
另，由水静力学基本方程可得21h h h -=∆。

一、 实验目的（Purpose of experiment ）1. 熟悉孔板流量计、文丘里流量计的构造、性能及安装方法。

2. 掌握流量计的标定方法之一——容量法。

3. 测定孔板流量计、文丘里流量计的孔流系数与雷诺准数的关系。

二、 基本原理（Summary of theory ）孔板流量计是根据流体的动能和势能相互转化原理而设计的，流体通过锐孔时流速增加，造成孔板前后产生压强差，可以通过引压管在压差计或差压变送器上显示。

其基本构造如图1所示。

若管路直径为d 1，孔板锐孔直径为d 0，流体流经孔板前后所形成的缩脉直径为d 2，流体的密度为ρ，则根据柏努利方程，在界面1、2处有：22212/u u p ρ-=∆考虑到实验误差及能量损失等因素，用系数C 加以校正:22212/u u C p ρ-=∆图1 孔板流量计对于不可压缩流体，根据连续性方程可知0101A u u A =，代入上式并整理可得： 0012/1()2C p u A A ρ∆=-令 02011()CC A A =- 则 002/u C p ρ=∆ 根据0u 和0A 即可计算出流体的体积流量：ρ/20000p A C A u V ∆==或 ρρρ/)(20000-==i gR A C A u V 式中：V －流体的体积流量， m 3/s ；三、 设备和流程图（Equipment and Floe Chart Equipment ）实验装置 如图2所示。

主要部分由循环水泵、流量计、U 型压差计、温度计和水槽等组成，实验主管路为1寸不锈钢管（内径25mm ）。

图2 流量计校合实验示意图四、 实验步骤（Procedures of Experiment ）1. 熟悉实验装置，了解各阀门的位置及作用。

启动离心泵。

2. 对装置中有关管道、导压管、压差计进行排气，使倒U 形压差计处于工作状态。

3. 对应每一个阀门开度，用容积法测量流量，同时记下压差计的读数，按由小到大的顺序12个数据点，前密后疏。

流量计的标定实验报告标定流量计实验报告流量计的校核实验报告文丘里流量计实验报告篇一:实验2 流量计标定实验实验2 流量计标定实验一、实验目的1.了解文氏管、转子流量计、孔板流量计和涡轮流量计的构造、工作原理和主要特点;2.掌握流量计的标定方法;3. 用直接容量法或对比法对文氏流量计、孔板流量计、转子进行标定，测定孔流系数与雷诺数间的关系;3.学习合理选用坐标系的方法。

二、实验原理流体流过文氏管由于喉部流速大压强小，文氏管前端与喉部产生压差，此差值可用倒U管型、单管压差计测出。

又压强差与流量大小有关，根据柏努力方程及压差计计算公式，可以推导出公式如下:Vs=Cv〃Sv2gR?0?? ?则在测定不同流量下的R、Vs等数值代入公式即可求得1Cv值。

当流体流过流量计时，因为阻力造成机械能损失。

把文氏管看成一个局部阻力部位，流体克服局部阻力所消耗的机械能(损失压头)可表示为动能(动压头)的倍数。

22u0u0?J/kg? 或Hf???m? 即hf??22g若流量计前部压强为p1 后部为p2列出实际流体的机械能衡算式为:2p1u1p2u2?z2g??2?hf z1g???2?2对在水平管上安装的文氏管，上式可整理成p?phf?12?J/kg? ?即只要在文氏管两端连接测压导管并用U型压差计测出p1-p2值，即可测出文氏管阻力，并进一步得出局部阻力系数。

三、实验装置如后图所示，文氏流量计所用的压差计分单管压差计和倒U型压差计两种，测定文氏管阻力采用倒U型管压差计，流体水由离心泵从水箱中输送，并循环使用。

四、实验方法1.装有单管压差计的装置(1)在出口阀(即流量调节阀或管道进口阀)关闭情况下开动离心泵。

(2)打开计量槽下阀门，再缓慢开启泵出口阀，排出管2道中气体。

(3)关闭泵出口阀，观察压差计液面是否指零，不指零说明测压导管中有气体，需要重新进行排气调节。

(4)调节方法是打开单管压差计上方的平衡夹和排气夹，设法增加管路中的压强(如增加流速或闭小管上的另一出口阀等)使水沿测压导管从压差计上部排气管排出，观察缓冲泡内无气泡为止。

攀枝花学院Panzhihua University实验教案2010～2011 学年度第二学期课程名称冶金传输原理实验项目名称文丘里及孔板流量计流量系数的测定方法项目学时4学时适用班级2008级冶金工程钢铁、有色方向班等授课教师吴国洋教师职务副教授教学单位材料工程学院教务处制实验教案实验项目名称文丘里及孔板流量计流量系数的测定方法实验学时4□独立设课□非独立设课实验课类别 1.基础□ 2.专业基础□ 3.专业□ 4.其它□任课教师吴国洋职称副教授授课对象2008级冶金工程钢铁、有色方向班□本科□专科教材和主要参考资料1、自编实验指导书；2、哈尔滨东光教学实验设备有限公司，流体力学综合试验台实验指导书；3、网上相关资料。

教学目的和教学要求教学目的：通过本实验可以让学生理解传输原理中的伯努利方程在实验中的应用，强化学生对文丘里流量计及孔板流量计的理解和掌握。

教学要求：1、测定文丘里流量计流量系数。

2、测定孔板流量计的流量系数。

教学内容提要文丘里流量计和孔板流量计都属于节流式流量计，即在管流中接入文丘里管或安装一块孔板，强制地改变局部地方的管流速度和压强，测量其压差就可以计算管道流量。

文丘里流量计由收缩段、喉部、扩散段组成（参见图2），其收缩角为20～250，折角处应圆滑，尽量接近流线型，喉部是文丘里流量计的断面最小的部位，此处的流线曲率半径相当大，流动可视为缓变流，扩散角一般为5～150。

孔板流量计是一块外径与管道内径相同的孔板（参见图3），孔板上开设一个内孔，该内孔迫使过流断面突然变小，流速变大，压强降低。

文丘里管和孔板都是测量流量的仪器，在使用之前，要预先测量它的流量系数，称为流量计的标定。

为了计算管道的流量，在管道中安装一个文丘里流量计，对于图1、2所示的断面，应用伯努利方程，则有gvgpzgvgpz222222221111αραρ++=++（1）式中：1z、2z---分别为测压管1、2的位置水头，单位：m，本实验1z=2z；gpρ1、gpρ2---分别为测压管1、2的压力水头，其值可用1h、2h的读数表示，单位：m；1α、2α---动能修正系数，其值约等于1；1v、2v---测压管1、2断面处液体的速度；利用连续性方程2211AvAv=，上式可转化为412212)/(1/)(2d d p p v --=ρ（2） 利用测压管直接测量压差，则有)(2121h h g p p -=-ρ，于是 412212)/(1)(2d d h h g v --=（3）速度与截面积相乘就可以计算流量，上面的计算中，没有考虑粘性的影响，因此，流量的表达式可修正为412212222)/(1)(24d d h h g d v A Q --==πμμ （4）式中，μ称为文丘里管的流量系数，工艺精良的文丘里流量计的流量系数μ达0.99以上。

中国石油大学（华东）流量计实验实验报告实验日期：2011.4.18 成绩：班级：石工09-13班学号：姓名：石海山教师：同组者：尚斌宋玉良武希涛杜姗姗实验三、流量计实验一、实验目的1、掌握孔板、文丘利节流式流量计的工作原理及用途；2、测定孔板流量计的流量系数 ，绘制流量计的校正曲线；3、了解两用式压差计的结构及工作原理，掌握两用式压差计的使用方法。

二、实验装置本实验采用管流综合实验装置。

管流综合实验装置包括六根实验管路、电磁流量计、文丘利流量计、孔板流量计，其结构如图3-1示。

F1——文丘里流量计；F2——孔板流量计；F3——电磁流量计；C——量水箱；V——阀门；K——局部阻力实验管路图3-1 管流综合实验装置流程图三、实验原理1、文丘利流量计文丘利管是一种常用的两侧有管道流量的装置，属压差式流量计（见图3-2）。

它包括收缩段、喉道和扩散段三部分，安装在需要测定流量的官道上。

在收缩段进口断面1-1和喉道断面2-2上设测压孔，并接上压差计，通过测量两个断面的测压管水头差，可以计算管道的理论流量Q ，再经修正即可得到实际流量。

2、孔板流量计如图3-3所示，在管道上设置空板，在流动未经孔板收缩的上游断面1-1和经孔板收缩的下游断面2-2上设测压孔，并接上压差计，通过量测两个断面的测压管水头差，可以计算管道的理论流量Q ，再经修正即可得到实际流量。

孔板流量计也属于压差式流量计，其特点是结构简单。

图3-2 文丘利流量计示意图 图3-3 孔板流量计示意图3、理论流量水流从1-1断面到达2-2断面，由于过水断面的收缩，流速增大，根据恒定总流能量方程，若不考虑水头损失，速度水头的增加等于测压管水头的减小（即压差计液面高差h ∇），因此，通过量测到的h ∇建立了两个断面平均流速1v 和2v 之间的关系：h ∇=1h -2h =（1z +γ1p ）-（2z +γ2p ）=gv 2222α-gv 2211α （3-1）如果假设动能修正系数1α=2α=1.0,则最终得到理论流量为：理Q =)(12A AA A A -h g △2=h K △μ其中：K =g A 22122)()(1A A A A -=μ式中 A -----孔板锐孔断面面积；21,A A ----分别为1-1，2-2截面的面积。

流量计性能测试实验一、实验目的1．掌握流量计性能测试的一般实验方法；2．了解倒U型压差计的使用方法；3．应用体积法，测定孔板流量计、文丘里流量计的标定曲线;4．验证孔板流量计、文丘里流量计的孔流系数C0与雷诺数Re的关系曲线。

二、实验装置与流程实验装置如图1所示，由水箱、管道泵、孔板流量计、文丘里流量计、倒U型管压差计、流向转换器、计量筒、各种阀门和不锈钢进、出水管道等组成。

A11－水箱； 2－切断阀； 3－管道泵； 4－切换阀； 5－切换阀； 6－文丘里流量计；7－孔板流量计； 8、9－倒U型管压差计； 10－流量调节阀； 11－流向转换器；12－计量筒； 13－放水阀； A1、B1、A2、B2—倒U型管切断阀； C1、C2－倒U型管平衡阀； D1、D2－倒U型管排气阀图1 流量计性能测试实验装置流程示意图水从水箱1由管道泵3输送至管路，分别流经文丘里流量计6、孔板流量计7所在测试管路和流量调节阀10后，通过流向转换器11到达计量筒12进行计量，然后返回水箱，循环使用。

实验测试管路有二段并联的水平管组成,自上而下分别用于孔板流量计和文丘里流量计的性能测试。

在每段测试管路的进口上，分别装有切换阀，用于选择不同的实验测试内容。

管路内流量由计量筒12和秒表配合进行测量，并由出口流量调节阀11调节流量，流体流过孔板流量计和文丘里流量计的压差可分别用与各流量计相连的倒U型管压差计9和8测量，流体的温度可用温度计直接测量。

三、原理和方法流体流过孔板流量计或文丘里流量计时，都会产生一定的压差，而这个压差与流体流过的流速存在着一定的关系。

1．孔板流量计或文丘里流量计的标定 流体在管内的流量可用体积法测量：V= a ·h / (1)式中： V ——管内流体的流量，L/s ；a ——体积系数，即计量筒内水位每增加1cm 所增加的水的体积，本实验中a =0.6154L/cm ；h ——计量筒液位上升高度，h = h 1- h 0，cm ；h 1——计量筒内水位的初始读数，cm ； h 0——计量筒内水位的终了读数，cm ； ——与h 相对应的计量时间，s 。

流量计性能测试实验一、实验目的1.掌握流量计性能测试的一般实验方法；2.了解倒U型压差计的使用方法；3.应用体积法，测定孔板流量计、文丘里流量计的标定曲线；4.验证孔板流量计、文丘里流呈计的孔流系数C。

与雷诺数Re的关系曲线。

二、实验装置与流程实验装置如图1所示，由水箱、管道泵、孔板流量计、文丘里流量计、倒U型管压差计、流向转换器、1 —水箱；2—切断阀；3—管道泵；4 一切换阀；5—切换阀；6—文丘里流量计；7 —孔板流量计；8, 9一倒U型管压差计；10 —流量调节阀；11-流向转换器；12 一计量简；13—放水阀；Al, Bl. A2, B2—倒U型管切断阀；CL C2一倒U型管平衡阀；DI、D2—倒U型管排气阀图1流量计性能测试实验装置流程示意图水从水箱1由管道泵3输送至管路，分别流经文丘里流量计6、孔板流量计7所在测试管路和流量调节阀10后，通过流向转换器11到达计量简12进行计量，然后返回水箱，循环使用。

实验测试管路有二段并联的水平管组成，自上而下分别用于孔板流量计和文丘里流量计的性能测试。

在每段测试管路的进口上，分别装有切换阀，用于选择不同的实验测试内容。

管路内流量由计量简12和秒表配合进行测量，并由出口流量调节阀11调节流量，流体流过孔板流量计和文丘里流量计的压差可分别用与各流量计相连的倒U型管压差计9和8 测量，流体的温度可用温度计直接测量。

三、原理和方法流体流过孔板流量计或文丘里流量计时，都会产生一定的压差，而这个压差与流体流过的流速存在着一定的关系。

1.孔板流量计或文丘里流量计的标定流体在管内的流量可用体积法测量：V= a • h /（1）式中：V ---- 管内流依的流量，L/s；a—一体积系数，即计量简内水位每增加1cm所增加的水的体积，本实验中沪0.6154 L/cm；h-- 计量筒液位上升高度，h - h- ho, cm；h,——计量简内水位的初始读数，cm；h0——计量简内水位的终了读数，cm；——与力相对应的计量时间，s。

流量计性能测试实验
一、实验目的
1．掌握流量计性能测试的一般实验方法；
2．了解倒U型压差计的使用方法；
3．应用体积法，测定孔板流量计、文丘里流量计的标定曲线;
4．验证孔板流量计、文丘里流量计的孔流系数C0与雷诺数Re的关系曲线。

二、实验装置与流程
实验装置如图1所示，由水箱、管道泵、孔板流量计、文丘里流量计、倒U型管压差计、流向转换器、计量筒、各种阀门和不锈钢进、出水管道等组成。

A1
1－水箱；2－切断阀；3－管道泵；4－切换阀；5－切换阀；6－文丘里流量计；7－孔板流量计；8、9－倒U型管压差计；10－流量调节阀；11－流向转换器；12－计量筒；13－放水阀；A1、B1、A2、B2—倒U型管切断阀；C1、C2－倒U型管平衡阀；D1、D2－倒U型管排气阀
图1 流量计性能测试实验装置流程示意图
水从水箱1由管道泵3输送至管路，分别流经文丘里流量计6、孔板流量计7所在测试管路和流量调节阀10后，通过流向转换器11到达计量筒12进行计量，然后返回水箱，循环使用。

实验测试管路有二段并联的水平管组成,自上而下分别用于孔板流量计和文丘里流量计的性能测试。

在每段测试管路的进口上，分别装有切换阀，用于选择不同的实验测试内容。

管路内流量由计量筒12和秒表配合进行测量，并由出口流量调节阀11调节流量，流体流过孔板流量计和文丘里流量计的压差可分别用与各流量计相连的倒U型管压差计9和8测量，流体的温度可用温度计直接测量。
