关于钢筋混凝土梁上开洞的问题

梁上开洞加固方案在建筑结构设计中，梁是起承载作用的重要构件之一。

而在一些旧建筑的翻新改造中，由于年代较久远，结构稳定性比较差，就需要采取一些方法进行梁上开洞加固。

本文将介绍一些常见的梁上开洞加固方案。

方法一：增加钢筋或钢板增加钢筋或钢板是一种常见的梁上开洞加固方案。

具体操作步骤为：首先根据洞口大小确定所需钢筋或钢板的数量和规格，然后在梁的上、下表面分别打孔，将钢筋或钢板穿过钢筋或钢板并通过孔洞固定在梁上。

此方法可以加强梁的承载能力，提高结构的稳定性。

方法二：增加混凝土增加混凝土是另一种常见的梁上开洞加固方案。

具体操作步骤为：首先在梁洞口的上下表面分别用水泥砂浆预留出钢筋的位置，然后将钢筋插入孔洞内，用托板等工具将其定位。

接着，在孔洞内部填充混凝土并进行充分压实，最后养护一段时间，等待混凝土充分凝固。

此方法可以增强梁的强度和稳定性，从而达到加固梁的目的。

方法三：采用悬挂式支撑采用悬挂式支撑是一种非常适用于大跨度梁的加固方案。

此方法将梁上开口处的支撑点向两侧延伸，形成悬挂式支撑，从而使得梁的承载能力更大，稳定性更高。

具体实施时，首先在洞口两侧的梁上末端安装较长的钢板，然后在钢板和洞口之间加装钢构件，形成强有力的支撑结构。

方法四：采用工字钢加固采用工字钢加固是一种适用于较小梁的加固方案。

此方法可以将钢梁安装在洞口上方，以工字钢的承载能力为主要支撑力量，将洞口箍紧并加固。

相对于其他方法，工字钢加固操作简便，安装速度较快，加固效果也较为明显。

总结：梁上开洞加固是一种常见的结构加固方法，各种方法各有优缺点。

在实际施工中，应根据具体情况选择合适的加固方法，并严格按照操作规范施工。

只有这样才能确保加固效果，并提升建筑结构的稳定性和安全性。

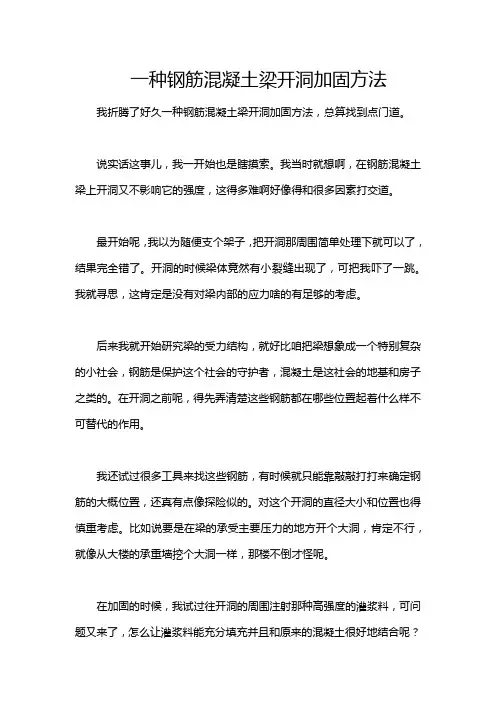

一种钢筋混凝土梁开洞加固方法我折腾了好久一种钢筋混凝土梁开洞加固方法，总算找到点门道。

说实话这事儿，我一开始也是瞎摸索。

我当时就想啊，在钢筋混凝土梁上开洞又不影响它的强度，这得多难啊好像得和很多因素打交道。

最开始呢，我以为随便支个架子，把开洞那周围简单处理下就可以了，结果完全错了。

开洞的时候梁体竟然有小裂缝出现了，可把我吓了一跳。

我就寻思，这肯定是没有对梁内部的应力啥的有足够的考虑。

后来我就开始研究梁的受力结构，就好比咱把梁想象成一个特别复杂的小社会，钢筋是保护这个社会的守护者，混凝土是这社会的地基和房子之类的。

在开洞之前呢，得先弄清楚这些钢筋都在哪些位置起着什么样不可替代的作用。

我还试过很多工具来找这些钢筋，有时候就只能靠敲敲打打来确定钢筋的大概位置，还真有点像探险似的。

对这个开洞的直径大小和位置也得慎重考虑。

比如说要是在梁的承受主要压力的地方开个大洞，肯定不行，就像从大楼的承重墙挖个大洞一样，那楼不倒才怪呢。

在加固的时候，我试过往开洞的周围注射那种高强度的灌浆料，可问题又来了，怎么让灌浆料能充分填充并且和原来的混凝土很好地结合呢？我第一次弄得时候，有的地方没灌满，就像是给墙面刷漆没刷匀一样，效果很差。

后来我又专门弄了个小设备来保证灌浆料可以均匀地填充进去。

我还发现，在开洞之后，对切口的处理特别重要。

一定要把开洞造成的不平整都处理好，不能让它的棱棱角角的随便留着。

这就好比人的伤口要是粗糙不平整的话就很难愈合一个道理。

关于加固的材料，我现在比较倾向于碳纤维材料，它就像一个超级贴布，牢牢地吊住开洞周围有可能松动的地方。

不过这也要看具体的梁的情况，要是梁已经特别老旧，有的地方有腐蚀之类的，那可能碳纤维材料也不一定是完美解决方案，还得再在旁边加些特殊钢材辅助加固，这种时候就感觉像在给一个随时可能散架的东西打补丁，要很仔细地观察哪里最薄弱就补哪里。

另外，整个施工的过程中，温度和湿度好像也有影响，不过我对这个影响还不是特别确定，我只是感觉太热或者太湿润的时候，材料的性能好像有点波动，就像咱们人在太热的时候干活也提不起劲是一个感觉。

装修时在布置顶部水电管和空调、新风管道的时候，需要在梁上开孔，这些孔洞的尺寸有大有小，一般而言：水电管穿梁上开孔的直径为5CM；空调管开孔直径两条冷媒同穿一个孔，这个孔的尺寸是8CM，冷凝水管的直径和普通水管一样为5CM；新风系统的梁孔洞直径是12CM。

那这些梁上后开的孔洞到底有没有影响？许多打孔师傅会拍着胸脯跟你说没事，还信誓旦旦地说大家都打孔了你见哪座房子塌了吗。

但严格上来讲，梁作为框架结构房屋中的一个主要受力构件，是不允许有任何后开孔行为的，一般规范的做法是在建造房子浇筑梁体的时候就应该预留孔洞，但这样的做法很少，房屋交付后的梁后孔这种行为就无法避免，我们应该怎么去开孔才会更合理，今天就把这个说一说。

一、理论篇1、什么是框架结构？什么是梁、板、柱？发现很多童鞋装修房子的时候连什么是梁和柱都判断不了，那就先把这个讲一讲。

框架结构是大约2000年左右在我国兴起的一种结构模式，之前都基本以砖混结构为主。

框架结构是指由梁和柱以刚性相连接而成构成承重体系的结构。

这个定义比较学术，直接找了一张图片表示。

2、梁内钢筋的布置看了上面的图片，梁作为房屋顶部的主要受力构件，它里面的钢筋是怎么样的，我们平时经常所讲的主筋又到底是在哪里，继续介绍一下。

因为框架结构中梁、板、柱都是整体浇筑的，所以在工地上它的顺序一般是，先放置绑扎好的钢筋，然后钢筋四周支好模板，再浇筑混凝土，等凝固达到一定强度后，就成了我们上面图片里看到的样子。

我们普通住宅大部分梁的主筋(受拉钢筋)位置而言，是位于梁的下部，见下面图片，大家主要分辨一下主筋和箍筋在哪里？在下个模型图里，其中红色的下部钢筋即为主筋，黑色的一圈圈形成闭合箍状的即为箍筋。

其他钢筋同学们可以暂时忽略。

再看下面的梁截面配筋图，下部是3根直径为12的受力钢筋，箍筋按照直径为8，每隔200MM一道进行设置。

3、为什么下部钢筋是受拉主筋？箍筋有什么用？为什么说下部钢筋是受拉主筋，再来一组图片。

梁上开孔规范篇一：梁开洞要求及做法梁开洞要求及做法：一个工程是否有这种混凝土已经成型再来开孔的情况，体现了这个项目的管理水平！标准的梁上空洞应该采用预留的方式，空洞周边还用采取加强措施！楼主问空洞的位置一般应该在梁高的1/3中部，下面这个截图就是常见的设计方法：平法03G101-1中有一个梁上留洞的加强方式，上面也可以看出空洞的位置限制要求。

孔洞还有方孔与圆孔之分，下面这个截图分别是两种不同孔洞的加强方法：一、留洞要求：1.对于预埋钢套管，当预埋位置设置在跨中L/3范围内时，要求：①洞口大小必须小于或等于0.4倍的梁高；②洞口上边缘距梁上边必须大于或等于0.3倍的梁高；③洞口下边缘距梁下边必须大于或等于150mm；④相邻两个洞口的中心间距应不小于2倍的较大洞口直径。

以上四条必须同时满足，对不满足此要求的钢套管大小、标高及位置应作相应调整。

2.当预埋位置设置在梁端L/3范围内时，要求：①洞口大小必须小于或等于0.3倍的梁高；②洞口上边缘距梁上边必须大于或等于0.35倍的梁高；③洞口下边缘距梁下边必须大于或等于150mm；④洞边到梁边或柱边的距离必须大于或等于1.5梁高；⑤相邻两个洞口的中心间距应不小于3倍的较大洞口直径。

以上五条必须同时满足，对不满足此要求的钢套管大小、标高及位置应作相应调整。

二、具体补强做法以下都有详细说明：参考资料：《高规》7.2.27《全国民用建筑工程设计技术措施－结构》5.3.29《钢筋混凝土结构构造手册》（二版）3.9《苏G01-2003》17页梁上开洞的计算和构造的一般规定(1)框架梁或剪力墙的连梁，因机电设备管道的穿行需开孔洞时，应合理选择孔洞垃置，并应进行内力和承载力计算厦构造措施。

(2)位置应避开梁端塑性铰区，尽可能设置在剪力较小的跨中L/3区域内，必要时也可设置在梁端1/3区域内。

孔洞偏心宜偏向受拉区，偏心距EO不宜大于0.05H。

小孔洞尽可能预留套管。

当设置多个孔洞时，相邻孔洞边缘间净距不应小于2.5HJ。

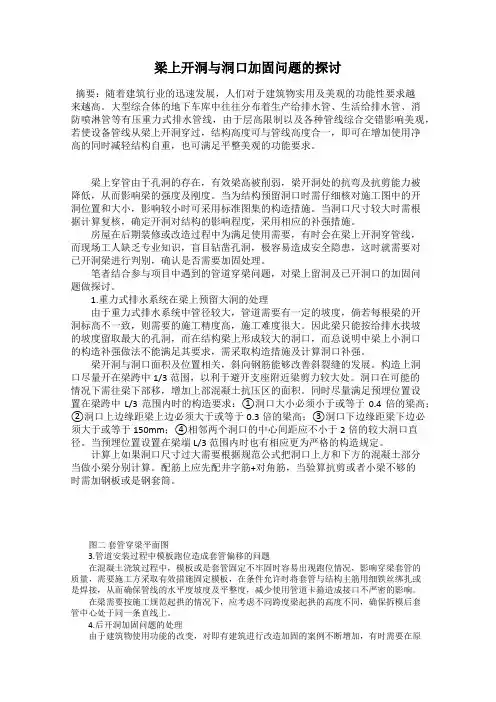

梁上开洞与洞口加固问题的探讨摘要：随着建筑行业的迅速发展，人们对于建筑物实用及美观的功能性要求越来越高。

大型综合体的地下车库中往往分布着生产给排水管、生活给排水管、消防喷淋管等有压重力式排水管线，由于层高限制以及各种管线综合交错影响美观，若使设备管线从梁上开洞穿过，结构高度可与管线高度合一，即可在增加使用净高的同时减轻结构自重，也可满足平整美观的功能要求。

梁上穿管由于孔洞的存在，有效梁高被削弱，梁开洞处的抗弯及抗剪能力被降低，从而影响梁的强度及刚度。

当为结构预留洞口时需仔细核对施工图中的开洞位置和大小，影响较小时可采用标准图集的构造措施。

当洞口尺寸较大时需根据计算复核，确定开洞对结构的影响程度，采用相应的补强措施。

房屋在后期装修或改造过程中为满足使用需要，有时会在梁上开洞穿管线，而现场工人缺乏专业知识，盲目钻凿孔洞，极容易造成安全隐患，这时就需要对已开洞梁进行判别，确认是否需要加固处理。

笔者结合参与项目中遇到的管道穿梁问题，对梁上留洞及已开洞口的加固问题做探讨。

1.重力式排水系统在梁上预留大洞的处理由于重力式排水系统中管径较大，管道需要有一定的坡度，倘若每根梁的开洞标高不一致，则需要的施工精度高，施工难度很大。

因此梁只能按给排水找坡的坡度留取最大的孔洞，而在结构梁上形成较大的洞口，而总说明中梁上小洞口的构造补强做法不能满足其要求，需采取构造措施及计算洞口补强。

梁开洞与洞口面积及位置相关，斜向钢筋能够改善斜裂缝的发展。

构造上洞口尽量开在梁跨中1/3范围，以利于避开支座附近梁剪力较大处。

洞口在可能的情况下需往梁下部移，增加上部混凝土抗压区的面积。

同时尽量满足预埋位置设置在梁跨中L/3范围内时的构造要求：①洞口大小必须小于或等于0.4倍的梁高；②洞口上边缘距梁上边必须大于或等于0.3倍的梁高；③洞口下边缘距梁下边必须大于或等于150mm；④相邻两个洞口的中心间距应不小于2倍的较大洞口直径。

当预埋位置设置在梁端L/3范围内时也有相应更为严格的构造规定。

梁上开洞构造与计算1. 框架梁或剪力墙的连梁,因机电设备管道的穿行需开孔洞时,应合理选择孔洞位置,并应进行内力与承载力计算及构造要求。

2. 孔洞位置应避开梁端塑性铰区,尽可能设置在剪力较小的跨中3/l 区域内,必要时也可设置在梁端3/l 区域内。

孔洞偏心宜偏向受拉区,偏心距0e 不宜大于h 05.0。

小孔洞尽可能预留套管。

当设置多个孔洞时,相邻孔洞边缘净间距不应小于35.2h 。

孔洞尺寸与位置应满足表1要求。

孔洞长度与高度之比值30/h l 应满足:跨中3/l 区域内不大于6;梁端3/l 区域内不大于3。

分类跨中3/l 区域梁端3/l 区域 h h /3 h l /0 h h /1 h h /3 h l /0 h h /1 h l /2 非抗震设计4.0≤ 6.1≤ 3.0≥ 3.0≤ 8.0≤ 35.0≥ 0.1≥抗震设计 5.1≥3. 当矩形孔洞的高度小于6/h 及mm 100,且孔洞长度3l 小于3/h 及mm 200时,其孔洞周边配筋可按构造设置。

上下弦杆纵向钢筋2s A 、3s A 可采用122~102φφ,箍筋采用8~6φφ,间距不应大于15.0h 或25.0h 及mm 100,孔洞边竖向箍筋应加密(图2)。

4. 当孔洞尺寸超过上项时,孔洞上下弦杆的配筋应按计算确定,但不应小于按构造要求配置的配筋。

孔洞上、下弦杆的内力按下列公式计算(图3)0323131121ql V h h h V ++=λ λV h h h V 3231322+= 200111212ql l V M += 2022l V M = z M N =式中 值孔洞边梁组合剪力设计-V 载孔洞上弦杆均布竖向荷-q；三、四级为一、二级时，取抗震加强系数，抗震等1.5-λ 1.01.2；非抗震设计时，取级时，取计值孔洞中点处梁的弯矩设-M 心距离孔洞上、下弦杆之间中-z 5. 孔洞上、下弦杆截面尺寸应符合下列要求无地震作用时 0125.0bh f V c i β≤有地震作用时跨高比5.2/0〉i h l 0120.01bh f V c REi βγ≤ 跨高比5.2/0≤i h l 0115.01bh f V c RE i βγ≤式中 上、下弦杆剪力设计值-i V有效高度上、下弦杆截面宽度和、-0h b上、下弦杆截面高度-i h计值混凝土轴心抗压强度设-c f0.85取承载力抗震调整系数，-RE γC80~C500.74C800.8,501；取；取当混凝土强度影响系数，C ≤-β之间，内插取值 6. 斜截面承载力与正截面偏心受压、偏心受拉承载力计算,需按相关规定进行计算。

【结构设计】详解结构梁上开洞——实战案例详解结构梁上开洞——实战案例在某些设计过程中,由于建筑的特殊要求和客观条件的限制,往往需要在梁上开洞.对于结构专业来说,这可不是什么好事情.结构上的开洞处理不应仅仅在总说明中补充⼀个统⼀的构造⼤样,或者选⼀个标准图集的,还应仔细对照建筑、给排⽔、暖通、电⽓等专业施⼯图中的开洞位置和⼤⼩.根据计算复核,确定其开洞对结构的影响程度.影响较⼩时可采⽤标准图集的构造措施.影响较⼤,且可以控制在规范的要求范围内时,结构设计⼈员应另外补充加强措施.影响特⼤,不能满⾜规范要求时,不允许其开洞.本篇为⼤家搜集了6个关于”梁上开洞“的实际案例,部分⾔论仅供参考,有不同观点,欢迎跟帖留⾔,共同交流.案例⼀：我之前做的⼀个剪⼒墙的⼯程中就碰到了.住宅层⾼3m,其中吊顶⾼度在2.5m,剩下500,要⾛各种⽔管、暖通管线,建筑要求在结构梁上开洞.（本图⽚来⾃于⽹络与本案例没有对应,作为参考）领导同意了,所以这个责任就落到我头上了.剪⼒墙结构梁也不多,所以不仅要在梁上开洞,也要在连梁上开洞.洞⼝宽度从200到500不等,⾼度从⼏⼗⼀直到200.梁上开洞,连梁开洞关于梁上开洞的构造要求,如下：1.柱上不允许开洞.2.楼板上开洞⼩于300,钢筋可绕过去.洞⼝尺⼨在300~1000,则需补强钢筋.洞⼝任⼀⽅向尺⼨⼤于1000,则结构专业应在洞⼝边加梁来重新划分板格进⾏设计计算.3.不管怎么说,任何较⼤的楼板开洞始终都是不利的.4.混凝⼟剪⼒墙上的洞⼝不宜⼤于800.⼩于800的洞⼝,在有限元计算中是很难精确体现的.所以⼀般不考虑这种⼩洞⼝,仅配筋时洞边补充钢筋.5.当混凝⼟剪⼒墙上开洞⼤于800时,在计算中应该对墙肢进⾏洞⼝设置.按类似于门洞窗洞处理,建模计算时应满⾜关于剪⼒墙洞⼝设置的⼀些规定和要求.6.在混凝⼟剪⼒墙的洞⼝连梁上开洞,不能超过梁⾼1/3,且开洞后连梁剩余截⾯⾼度不⼩于200.7.在框架梁上开洞,要求如下：（1）孔洞⾼度宜⼩于1/6梁⾼及100mm,孔洞长度不要⼤于1/3梁⾼及200mm.圆形洞不要⼤于1/5梁⾼及150mm；（2）孔洞⼤⼩,矩形洞长⾼⽐不能⼤于4,最好不要超过2.5；（3）孔洞位置,尽量在梁跨中1/3L范围内,必要时也可在端部1/3L.8.结构开洞之后,并不是在结构计算中加以考虑,并不是说局部加固,就能逢凶化吉的.有很多情况都是计算所不能体现出来的,也不是局部加钢筋固就能弥补构件截⾯缺陷所带来的抗震不利影响.⽆论过去有多伟⼤的⼯程之实例,凡违上述原则,皆属殷鉴,勿庸置否.很不幸,我发现我的洞⼝超过了这上⾯所说的最⼤要求,⽽且我做的是个⾼层,7度区120m⾼的建筑.我按照构造⼿册上关于梁腹开洞的计算要求对每根梁都做了计算,并配了补强钢筋,但是仍然⼼有余悸.像上⾯所说,许多情况下都是计算所不能体现出来的,也不是局部加强钢筋就能弥补截⾯缺陷所带来的抗震不利影响.案例⼆：先说整栋楼的⼤体情况吧！整个项⽬由5栋33层或28层住宅和⼀栋商业组成,其中⾼层住宅为混凝⼟剪⼒墙结构体系,带⼤地下车库.抗震设防烈度七度,场地类别Ⅱ类,设计基本地震加速度值0.10g,设计地震分组:第⼀组；根据《建筑抗震设计规范》GB50011-2010,此5栋建筑的结构抗震等级为⼆级.在我们业主去施⼯现场查看⾃⼰房屋时,发现了⼀个很严重的问题,在房屋⼏乎每个梁（⽆论是框架梁还是剪⼒墙连梁）上都有开洞的现象,这些洞⼝尺⼨⼏乎都是直径150左右圆型洞⼝,⽬的就是为了地源热泵的管道铺设.为了不使送风管道从梁下⽅绕过导致净⾼不⾜,所以每栋楼⼏乎每家每户上⽅的梁都有⼤批的洞⼝,⽽在公共⾛道上管道洞⼝尤为集中,有的地⽅甚⾄洞⼝排紧贴在⼀起,从现场看起来就如纵横交错的蜘蛛⽹⼀样！话不多说,直接上图！这些洞⼝都是后期开洞的,现场都能看到箍筋给打断！但是梁的主筋都没打断！这些连续洞⼝也不符合《混凝⼟结构构造⼿册》第四版中开洞的间距要求,也没补强钢筋！现在有个问题,⽬前这些连续洞⼝可以简化为⼀个⼤的矩形洞⼝,下⾯就想问下⼤神们！简化⼤的矩形洞⼝显然也⽐较⼤！那么到底这个洞⼝对梁有多⼤影响?怎么计算？地震下梁端塑性铰的发展怎么发展？⽬前这个地⽅的受⼒形式时如何完成的?⽹友回复推荐：正常使⽤⽬前估计就靠上部现浇楼板的作⽤了！毕竟整体浇筑的,混凝⼟结构还有有塑性储备的！现在就怕地震时候梁太弱了,没有塑性铰这个概念了！感觉现在就是塑性铰了.这就是建筑结构施⼯图和设备施⼯不同步的影响！结构⼀般对于梁开洞都只在说明⾥画上⼤样,具体怎么做就写上⼀切应以国家规范为准.但是后期设备设计都是在结构图出完以后再开始的,⽽且基本上都是穿梁.案例三:房屋结构为框架剪⼒墙结构,共11层,我家在11层顶楼,客厅正上⽅有⼀个25平⽶阁楼（与客厅⼤⼩及户型均⼀致）,想在阁楼上做⼀个浴室,⾛下⽔需要在梁上打⼀个洞,请问有没有影响？另外那个位置好像是梁和柱连接的部位⽹友回复推荐：关于梁上打洞的问题,给你个建议,先看看此梁是否为主梁,如果是,打通不要超过2个,直径不能过4-7厘⽶,控制在这个直径最好；如果不是主梁那打通就可以多⼀些了；从你的图上看,打洞的位置可以；没有问题；案例四：我的⼀排250x600的梁,设备要穿150的管,我应该在什莫位置给他开洞⽐较合理,需要验算吗⽹友解答推荐：梁腹开洞要预留套管,洞尽量开在跨中1/3区域且需洞⼝加固,如下图（我院通常做法）：构造要求管的直径不能超过梁⾼的1/4,就整根梁来说是不是应放在1/3跨度得位置案例五：砖混结构顶楼,外墙墙⾯上有梁,由于要对外开孔,孔打出来,正好是⼀半混凝⼟⼀半砖墙的位置,可能底筋被打断,需要加固吗？⽹友解答推荐：砖混结构外梁只是作为圈梁之⽤,造成房屋危险倒塌肯定不会,但有可能会引起梁或墙开裂,最好作贴钢板加固处理.案例六：有⼀⽔管dn100,在我的⼀主梁上穿过,且梁截⾯在洞⼝下的有效⾼度只有150mm(不满⾜⾼规),但⼜必须开洞.请问各位⾼⼿,留洞应有什么要求,应有哪些加固措施⽹友解答推荐：下列位置不可以开洞：1、过梁上与过梁成60度的三⾓形的范围⾥及梁净度1/2⾼度范围⾥不得开洞.2、120厚墙、料⽯清⽔墙和独⽴柱.3、宽度少于1000的窗间墙.4、砌体门窗洞⼝两侧200（⽯砌体为300）和转⾓处450（⽯砌体为600）的范围内.5、梁或梁垫下及其左右500的范围⾥.6、设计不允许设置脚⼿眼的部位.应在梁的中部留设洞⼝,洞⼝应设加强筋,如何设置应由设计⼈员确定.以下供参考：1.梁两侧设置环向加强筋；2.梁两侧设置#型加强筋；3.梁两侧设置加强钢板.我院的做法（供⼤家参考）⼀、留洞要求：1.对于预埋钢套管,当预埋位置设置在跨中L/3范围内时,要求：①洞⼝⼤⼩必须⼩于或等于0.4倍的梁⾼；②洞⼝上边缘距梁上边必须⼤于或等于0.3倍的梁⾼；③洞⼝下边缘距梁下边必须⼤于或等于150mm；④相邻两个洞⼝的中⼼间距应不⼩于2倍的较⼤洞⼝直径.以上四条必须同时满⾜,对不满⾜此要求的钢套管⼤⼩、标⾼及位置应作相应调整.2.当预埋位置设置在梁端L/3范围内时,要求：①洞⼝⼤⼩必须⼩于或等于0.3倍的梁⾼；②洞⼝上边缘距梁上边必须⼤于或等于0.35倍的梁⾼；③洞⼝下边缘距梁下边必须⼤于或等于150mm；④洞边到梁边或柱边的距离必须⼤于或等于1.5梁⾼；⑤相邻两个洞⼝的中⼼间距应不⼩于3倍的较⼤洞⼝直径.以上五条必须同时满⾜,对不满⾜此要求的钢套管⼤⼩、标⾼及位置应作相应调整.⼆、具体补强做法以下都有详细说明：参考资料：《⾼规》7.2.27《全国民⽤建筑⼯程设计技术措施－结构》5.3.29《钢筋混凝⼟结构构造⼿册》（⼆版）3.9《苏G01-2003》17页补充案例：该项⽬的建筑专业因为以下原因,造成了结构梁、柱上不合理的开洞：1.厨房的烟道布置在厨房外的阳台上,要求框架梁、次梁开洞,位置有⽀座处、有跨中,抽油烟机排烟孔直径150mm～180mm,结构的梁⾼为400mm～600mm.如果将排烟孔留在梁底以下,那么在住户吊顶时,将会遮不住排烟孔.建设⽅要求设计允许在梁上开孔.2.建筑的空调板位置的原因,要求在框架柱上开洞,直径80mm～100mm.最终的处理结果为：1.不允许在梁上开排烟孔,建筑专业将烟道移到厨房内.2.不允许在框架柱上开空调洞,由建筑处理.结构⼯程中,难免会遇到要在主体结构上开洞的问题,但开洞应遵循⼀定的原则.《构造⼿册》中对梁上开洞的位置和尺⼨进⾏的要求,也提出了构造措施和计算要求,有些洞不需要处理（如⼩于0.1h和100mm的圆洞）,有些洞只需采取构造加强（如⼩于0.2h 和150mm的洞）.严格来讲,所有的结构开洞都需要进⾏计算,不能仅仅因为洞较⼩就可以不处理或只做构造加强,特别是在梁的受⼒较⼤处,剪压⽐不应超出规范的要求.有抗震要求框架梁,应避免在形成塑性铰的位置（⽀座1.5h范围内）开洞.次梁上开洞的位置可以不限制,但⼀定要满⾜计算要求.3.应避免在框架柱上开洞.框架上开洞易形成塑形应⼒集中,成为⼀个易破坏的薄弱点.剪⼒墙上的开洞也不应如《构造⼿册》和《11G101-1》图集所说的,仅仅按⼀个800mm和300mm的洞⼝尺⼨确定加强措施,还应该考虑洞⼝的位置,墙肢的长度、对剪⼒墙整体计算的影响等因素.⽐如：应避免在短肢剪⼒墙上和墙肢长度较⼩的剪⼒墙（⽐如L/hw≤8的墙肢）上开洞；应避免在墙肢的端部开洞；开洞应避开剪⼒墙的约束边缘构件和构造边缘构件的位置；开洞后应避免对剪⼒墙的截⾯⾯积削弱太多,应复核开洞处剪⼒墙的轴压⽐.。

关于现场31-32#楼公区风管穿梁新开洞补强措施由于高层31-32#楼结构施工图中标注遗漏，因此梁上未预留洞口。

根据设计所发11#改单需对现场31/32#楼J轴~15轴位置处200*650梁上新增850*300洞口，距结构板底50mm；根据现场实际情况及保证结构安全等情况特编制此开洞补强措施：一、施工流程结构回顶支撑--操作架搭设--混凝土踢打--混凝土清理--钢筋截断焊接补强--改造界面凿毛清理--模板支设--高一级细石混凝土浇筑--拆模--拆除支撑及操作架--清理现场--结构鉴定二、具体措施1、结构回顶支撑本加固施工前，应对两侧结构板及梁进行钢管回顶支撑，以保证施工过程中安全，沿梁底搭设立杆回顶支架（扣件式钢管回顶体系），钢管壁厚不得小于 2.75mm，立杆间距600X600mm，横杆步距1.5m，扫地杆距地0.2m，回顶支架外围四周须搭设闭合竖向剪刀撑，立杆顶部采用可调式顶托，与楼板间采用双根40X40X2方通顶紧。

每层改造梁底均应回顶，直至改造加强完成后，混凝土浇筑完成，砼强度上升至75%时，方可进行拆除。

具体支撑措施如下图所示：2、操作架搭设本次改造楼栋层高3m，梁高650，由于剔打混凝土需要，搭设钢管操作平台。

操作平台的构造采用梁板结构的形式，以Φ48×2.8mm的脚手架钢管用扣件相扣接进行制作，平台次梁间距为400mm，台面满铺木板，一一加以固定，使其不松动。

操作平台搭设1步，搭设高度为1.8米，栏杆高度1.2米，总高3米。

门架宽度：1.2米；跨距：1.8米（跨数根据现场确定）；步高：1.8米；3、混凝土踢打、清理人工空压机踢打混凝士:先定位放线，将要踢打的部分由技术部现场确定好（详下平面图);采用施工电梯将空压机运至各楼层，人工搬运至需踢打梁处。

接风管至踢打区域(根据现场踢打范围人工调整空压机位置、风管长度)进行人工踢打;现场采用空压机将图中所示范围内850*650*200截面尺寸的梁全部混凝土进行剔除，且两侧各延伸100mm，便于后期绑扎环筋，梁上部板也需进行剔除便于后期从上部浇筑混凝土，保留原钢筋。

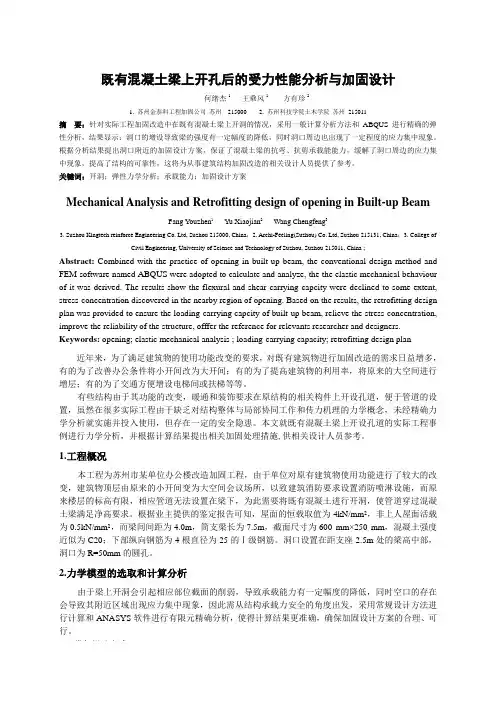

既有混凝土梁上开孔后的受力性能分析与加固设计何绪杰 1 王乘风1方有珍21. 苏州金泰科工程加固公司苏州2150002. 苏州科技学院土木学院苏州215011摘要：针对实际工程加固改造中在既有混凝土梁上开洞的情况，采用一般计算分析方法和ABQUS进行精确的弹性分析，结果显示：洞口的增设导致梁的强度有一定幅度的降低，同时洞口周边也出现了一定程度的应力集中现象。

根据分析结果提出洞口附近的加固设计方案，保证了混凝土梁的抗弯、抗剪承载能能力，缓解了洞口周边的应力集中现象，提高了结构的可靠性，这将为从事建筑结构加固改造的相关设计人员提供了参考。

关键词：开洞；弹性力学分析；承载能力；加固设计方案Mechanical Analysis and Retrofitting design of opening in Built-up BeamFang Youzhen1Yu Xiaojian2Wang Chengfeng33. Suzhou Kingtech reinforce Engineering Co. Ltd, Suzhou 215000, China；2. Archi-Feeling(Suzhou) Co. Ltd, Suzhou 215131, China；3. College ofCivil Engineering, University of Science and Technology of Suzhou, Suzhou 215011, China ;Abstract: Combined with the practice of opening in built-up beam, the conventional design method and FEM software named ABQUS were adopted to calculate and analyze, the the elastic mechanical behaviour of it was derived. The results show the flexural and shear carrying-capcity were declined to some extent, stress-concentration discovered in the nearby region of opening. Based on the results, the retrofitting design plan was provided to ensure the loading-carrying capcity of built-up beam, relieve the stress-concentration, improve the reliability of the structure, offfer the reference for relevants researcher and designers. Keywords: opening; elastic mechanical analysis ; loading-carrying capacity; retrofitting design plan近年来，为了满足建筑物的使用功能改变的要求，对既有建筑物进行加固改造的需求日益增多，有的为了改善办公条件将小开间改为大开间；有的为了提高建筑物的利用率，将原来的大空间进行增层；有的为了交通方便增设电梯间或扶梯等等。

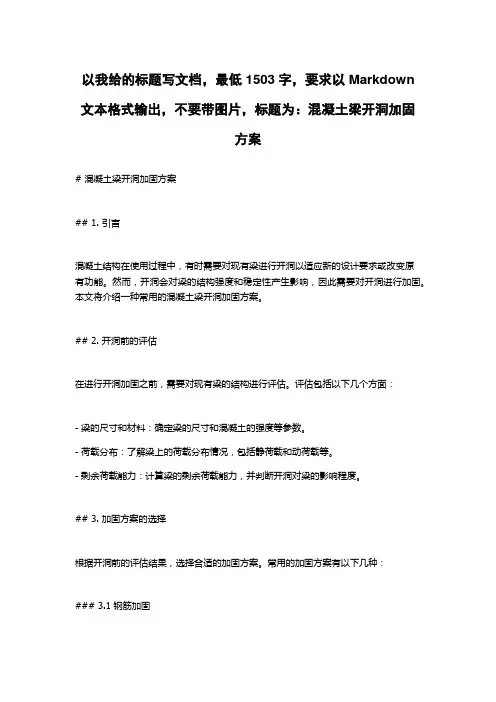

以我给的标题写文档，最低1503字，要求以Markdown文本格式输出，不要带图片，标题为：混凝土梁开洞加固方案# 混凝土梁开洞加固方案## 1. 引言混凝土结构在使用过程中，有时需要对现有梁进行开洞以适应新的设计要求或改变原有功能。

然而，开洞会对梁的结构强度和稳定性产生影响，因此需要对开洞进行加固。

本文将介绍一种常用的混凝土梁开洞加固方案。

## 2. 开洞前的评估在进行开洞加固之前，需要对现有梁的结构进行评估。

评估包括以下几个方面：- 梁的尺寸和材料：确定梁的尺寸和混凝土的强度等参数。

- 荷载分布：了解梁上的荷载分布情况，包括静荷载和动荷载等。

- 剩余荷载能力：计算梁的剩余荷载能力，并判断开洞对梁的影响程度。

## 3. 加固方案的选择根据开洞前的评估结果，选择合适的加固方案。

常用的加固方案有以下几种：### 3.1 钢筋加固对于小型开洞且梁剩余荷载能力较大的情况，可以通过增加钢筋的方式加固。

具体步骤如下：1. 根据荷载分布情况设计增加的钢筋数量和直径。

2. 在洞口附近的梁上打开适当大小的洞口。

3. 将新增钢筋通过洞口放置到梁内，并与原有钢筋连接。

4. 进行混凝土的补充和修复。

### 3.2 纤维加固纤维加固是一种相对新的加固技术，通过在混凝土中添加纤维材料来提高强度和韧性。

具体步骤如下：1. 根据荷载分布情况确定纤维的种类和添加量。

2. 在洞口附近的梁上打开适当大小的洞口。

3. 将纤维添加到梁内的混凝土中，并进行充分搅拌。

4. 进行混凝土的补充和修复。

纤维加固相对于钢筋加固具有施工简便、不易产生锈蚀等优点，逐渐得到了广泛应用。

### 3.3 碳纤维加固碳纤维加固是一种常用的高效加固方法，适用于梁剩余荷载能力较小的情况。

具体步骤如下：1. 根据荷载分布情况确定碳纤维布的覆盖面积。

2. 在洞口附近的梁上打开适当大小的洞口。

3. 将碳纤维布覆盖在梁内，并进行粘结处理。

4. 进行混凝土的补充和修复。

碳纤维加固具有质量轻、耐腐蚀等特点，常用于加固梁的底部。
