标准化配电房内标示牌

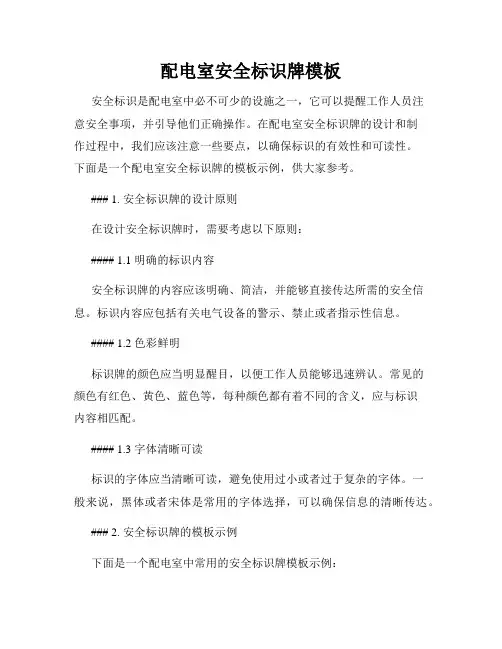

配电室安全标识牌模板安全标识是配电室中必不可少的设施之一，它可以提醒工作人员注意安全事项，并引导他们正确操作。

在配电室安全标识牌的设计和制作过程中，我们应该注意一些要点，以确保标识的有效性和可读性。

下面是一个配电室安全标识牌的模板示例，供大家参考。

### 1. 安全标识牌的设计原则在设计安全标识牌时，需要考虑以下原则：#### 1.1 明确的标识内容安全标识牌的内容应该明确、简洁，并能够直接传达所需的安全信息。

标识内容应包括有关电气设备的警示、禁止或者指示性信息。

#### 1.2 色彩鲜明标识牌的颜色应当明显醒目，以便工作人员能够迅速辨认。

常见的颜色有红色、黄色、蓝色等，每种颜色都有着不同的含义，应与标识内容相匹配。

#### 1.3 字体清晰可读标识的字体应当清晰可读，避免使用过小或者过于复杂的字体。

一般来说，黑体或者宋体是常用的字体选择，可以确保信息的清晰传达。

### 2. 安全标识牌的模板示例下面是一个配电室中常用的安全标识牌模板示例：该标识牌模板包括以下几个要素：#### 2.1 标题在标识牌的顶部，应该标明标题，以引起工作人员的注意。

标题可以使用较大的字体，并确保与标识内容有所区分。

#### 2.2 图标安全标识牌的图标是非常重要的组成部分，通过图标的形象化表示，能够让工作人员更容易理解安全警示或者指示的含义。

图标的设计应当简洁明了，符合直观直觉，避免过于复杂造成困惑。

#### 2.3 安全内容描述在标识牌的中间部分，应该写明与安全相关的内容描述。

描述内容应该简练明了，让工作人员迅速理解并按照标识要求进行操作。

#### 2.4 底部辅助信息在标识牌的底部，可以添加一些辅助信息，比如制作日期、设计单位等。

这些信息有助于标识牌的管理和维护，并能提供相关的参考依据。

### 3. 其他注意事项在设计和制作安全标识牌时，还需要注意以下几个问题：#### 3.1 标识牌的安装位置标识牌的安装位置应该明确，能够让工作人员在操作过程中能够及时看到。

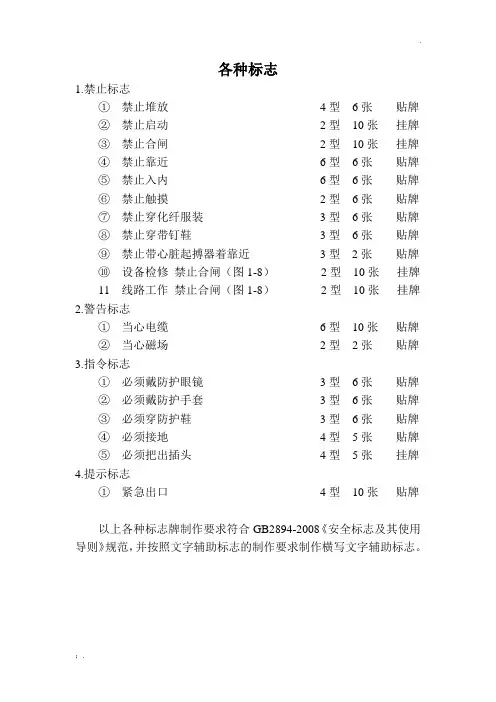

各种标志
1.禁止标志
①禁止堆放4型6张贴牌
②禁止启动2型10张挂牌
③禁止合闸2型10张挂牌
④禁止靠近6型6张贴牌
⑤禁止入内6型6张贴牌
⑥禁止触摸2型6张贴牌
⑦禁止穿化纤服装3型6张贴牌
⑧禁止穿带钉鞋3型6张贴牌
⑨禁止带心脏起搏器着靠近3型2张贴牌
⑩设备检修禁止合闸（图1-8）2型10张挂牌11线路工作禁止合闸（图1-8）2型10张挂牌
2.警告标志
①当心电缆6型10张贴牌
②当心磁场2型2张贴牌
3.指令标志
①必须戴防护眼镜3型6张贴牌
②必须戴防护手套3型6张贴牌
③必须穿防护鞋3型6张贴牌
④必须接地4型5张贴牌
⑤必须把出插头4型5张挂牌
4.提示标志
①紧急出口4型10张贴牌
以上各种标志牌制作要求符合GB2894-2008《安全标志及其使用导则》规范，并按照文字辅助标志的制作要求制作横写文字辅助标志。

1、配电箱管理信息标识牌（100套）
尺寸长（160）*宽（100）mm,材质最好选用不干胶，周边距为10mm,颜色选用白底，字体选用黑粗体，字色选用红色，字号为：标题小一，内容小二。

悬挂于配电箱防护上的标识牌尺寸与安全警示标志牌尺寸一致。

样式见下图。

配电箱管理信息
单位
电箱编号
责任人
联系电话
值班电工
联系电话
2、电气验收合格标志牌（100套）
尺寸长（160）*宽（80）mm,材质最好选用不干胶，周边距为10mm,颜色选用白底，字体选用黑粗体，字色选用红色，字号为：标题小一，内容小二。

样式见下图。

电气验收合格标识
设备名称合格证编号
使用单位验收人
设备单位验收日期
验收单位：中铁建工XXX项目经理部
3、安全用电警示标志标识（30套）
包括：“禁止烟火”、“当心触电”、“禁止堆放”、“禁止攀登”、“禁止触摸”等。

尺寸250*300mm,材质最好选用铝制或不干胶，厚度0.5mm,周边距为20mm,颜色选用白底，字体选用黑粗体，字色选用红色，字号为26。

配电箱防护制作（*套）
1、电焊机-配电箱标准化防护制作图
2、配电箱防护棚（*套）。

一、总配电室（房）配电室平面布置图配电室立面图总配电室（房）系统图1、总配电室（房）应设在靠近电源的区域，配电柜正面的操作通道宽度，单列布置或双列背对背布置不小于是，双列面对面布置不小于；2、配电柜后面的维护通道宽度，单列布置或双列面对面布置不小于是，双列背对背布置不小于；个别地点有建筑物结构凸出的地方，则此点通道宽度可减少;3、配电室（房）内设置值班或检修室时，该室边缘距配电柜的水平距离大于，并采取屏障隔离；4、配电室内的母线涂刷有色油漆，以标志相序；以柜正面方向为基准。

配电箱系统图分配电箱系统图大中型设备开关箱系统图小型设备专用开关箱系统图配电箱防护配电箱防护棚侧面、正面图1、二级配电箱防护栏可制作成（高）×（宽），四面组装的定型化、工具式防护栏杆，搭设双层防护棚。

2．配电箱顶离防护棚顶的距离不少于，两侧与防护栏杆的垂直距离要保证配电箱门能全部打开，且不少于，配电箱前后开门方向与防护栏杆的垂直距离不少于（后方不开门时不少于）。

3．如果配电箱不在塔吊或在建筑物的坠落半径范围内，防护棚可不搭双层防护，只需用瓦楞铁搭设防雨棚。

4．防护棚刷红白漆相间@。

金属防护栏杆防护棚应做接零保护。

5、固定式分配电箱防护棚内必须设置事故照明灯或临时照明。

四、使用安全要求1、在总隔离开关前设局部照明专用回路，在箱体左下角设PE线，左上角设N线排。

2、分配电箱与开关箱的距离不得超过。

开关箱与其控制的固定式用电设备的水平距离不宜超过。

3、动力配电箱与照明配电箱宜分别设置，当合并设置为同一配电箱时，动力和照明应分路配电；动力开关箱与照明开关箱必须分设。

4、配电箱、开关箱应采用冷轧钢板或阻燃绝缘材料制作，钢板厚度应为1.2～，其中开关箱箱体钢板厚度不得小于，配电箱箱体钢板厚度不得小于，箱体表面应做防腐处理。

5、配电箱、开关箱内的电器（含插座）应先安装在金属或非木质阻燃绝缘电器安装板上，然后方可整体紧固在配电箱、开关箱箱体内。

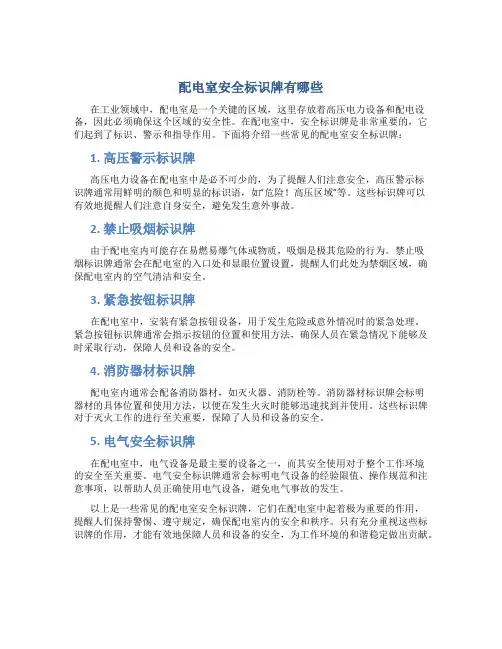

配电室安全标识牌有哪些在工业领域中，配电室是一个关键的区域，这里存放着高压电力设备和配电设备，因此必须确保这个区域的安全性。

在配电室中，安全标识牌是非常重要的，它们起到了标识、警示和指导作用。

下面将介绍一些常见的配电室安全标识牌：1. 高压警示标识牌高压电力设备在配电室中是必不可少的，为了提醒人们注意安全，高压警示标识牌通常用鲜明的颜色和明显的标识语，如“危险！高压区域”等。

这些标识牌可以有效地提醒人们注意自身安全，避免发生意外事故。

2. 禁止吸烟标识牌由于配电室内可能存在易燃易爆气体或物质，吸烟是极其危险的行为。

禁止吸烟标识牌通常会在配电室的入口处和显眼位置设置，提醒人们此处为禁烟区域，确保配电室内的空气清洁和安全。

3. 紧急按钮标识牌在配电室中，安装有紧急按钮设备，用于发生危险或意外情况时的紧急处理。

紧急按钮标识牌通常会指示按钮的位置和使用方法，确保人员在紧急情况下能够及时采取行动，保障人员和设备的安全。

4. 消防器材标识牌配电室内通常会配备消防器材，如灭火器、消防栓等。

消防器材标识牌会标明器材的具体位置和使用方法，以便在发生火灾时能够迅速找到并使用。

这些标识牌对于灭火工作的进行至关重要，保障了人员和设备的安全。

5. 电气安全标识牌在配电室中，电气设备是最主要的设备之一，而其安全使用对于整个工作环境的安全至关重要。

电气安全标识牌通常会标明电气设备的经验限值、操作规范和注意事项，以帮助人员正确使用电气设备，避免电气事故的发生。

以上是一些常见的配电室安全标识牌，它们在配电室中起着极为重要的作用，提醒人们保持警惕、遵守规定，确保配电室内的安全和秩序。

只有充分重视这些标识牌的作用，才能有效地保障人员和设备的安全，为工作环境的和谐稳定做出贡献。

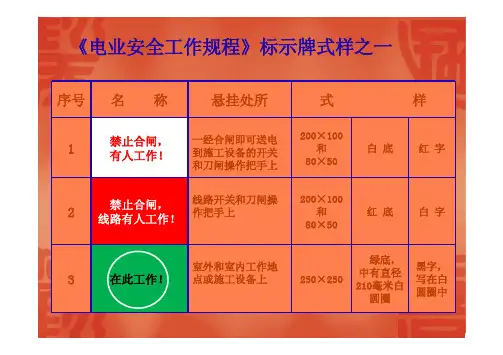

《电业安全工作规程》标示牌式样之一
序号名 称悬挂处所式 样
1禁止合闸，
有人工作！一经合闸即可送电
到施工设备的开关
和刀闸操作把手上
200×100
和
80×50
白 底红 字
2禁止合闸，
线路有人工作！线路开关和刀闸操
作把手上
200×100
和
80×50
红 底白 字
3在此工作！室外和室内工作地
点或施工设备上250×250
绿底，
中有直径
210毫米白
圆圈
黑字，
写在白
圆圈中
《电业安全工作规程》标示牌式样之二序号名 称悬挂处所式 样
4止步，
高压危险！ 一经合闸即可送电
到施工设备的开关
和刀闸操作把手上
250×200
白 底
红 边
黑
字，
有红色
箭头
5从此上下！ 线路开关和刀闸操
作把手上
250×250红 底
黑字，
写在白
圆圈中
6禁止攀登，
高压危险！室外和室内工作地
点或施工设备上
250×200
白 底
红 边
黑 字。

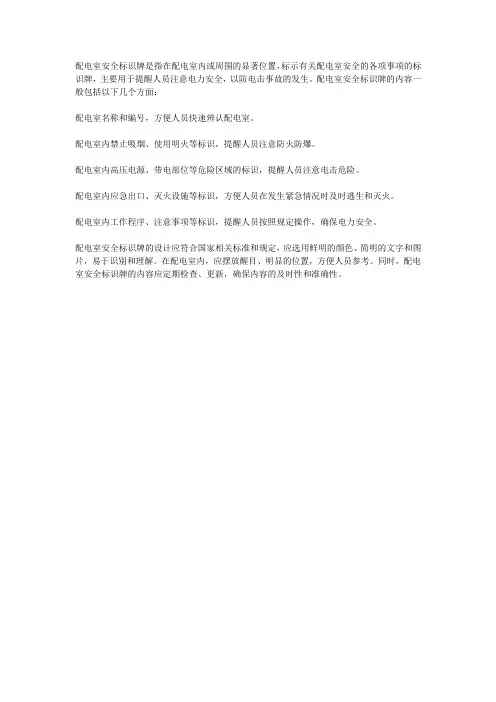

配电室安全标识牌是指在配电室内或周围的显著位置，标示有关配电室安全的各项事项的标识牌，主要用于提醒人员注意电力安全，以防电击事故的发生。

配电室安全标识牌的内容一般包括以下几个方面：
配电室名称和编号，方便人员快速辨认配电室。

配电室内禁止吸烟、使用明火等标识，提醒人员注意防火防爆。

配电室内高压电源、带电部位等危险区域的标识，提醒人员注意电击危险。

配电室内应急出口、灭火设施等标识，方便人员在发生紧急情况时及时逃生和灭火。

配电室内工作程序、注意事项等标识，提醒人员按照规定操作，确保电力安全。

配电室安全标识牌的设计应符合国家相关标准和规定，应选用鲜明的颜色、简明的文字和图片，易于识别和理解。

在配电室内，应摆放醒目、明显的位置，方便人员参考。

同时，配电室安全标识牌的内容应定期检查、更新，确保内容的及时性和准确性。

供电配电房标准化电缆盖板应该……（缺少信息，无法进行改写）配电站房必须配备航空遮栏和各种标示牌。

配电室、___、开关站遮栏和标示牌按每面柜配2块，另备用5块数量进行配置。

标示牌四角必须嵌有小磁铁。

规格说明：“禁止合闸线路有人工作”、“禁止合闸有人工作”、“禁步高压危险”200（高）*160（宽）mm；在此工作250*250mm。

最后，在配电站房内，还需要设置安全标示，以确保人员的安全。

5.电缆终端头应用裸铜线栓扎电缆标识铭牌（刻字），户内栓扎在终端头的下端明显位置，户外栓扎在电缆保护管的上端口位置。

电缆沟、电缆工井、电缆桥架及电缆隧道中的电缆中间接头应用裸铜线栓扎电缆标识铭牌（刻字），室外电缆敷设，凡穿经电缆工井、电缆人孔井或电缆手孔井时的电缆裸铜线栓扎电缆标识铭牌（刻字），电缆沟、电缆桥架及电缆隧道中的电缆直线敷设应在间隔100m处及电缆敷设走向有变化处应用绑扎带栓扎电缆标识铭牌（刻字）。

变电站、开关站（___）、配电站、配变站等在电缆进出口处、电缆竖井的两端应用绑扎带栓扎电缆标识铭牌（刻字）。

电缆标识铭牌采用铝合金材质，规格为70x120x2mm，注明线路名称、用户名称、电缆规格、型号、长度、施工单位（班组）、施工日期。

二：穿管三：管道交叉四：水底敷设电缆五：配电线路及设备水泥杆塔的保护标示。

1.在路旁或易被车辆碰撞的地方，应设置明显的警示标志或保护墩。

- 警示标志应采用红白相间反光标志，颜色宽度为100mm，面积从杆底往上不应小于0.5m。

标志材料应牢固可靠，不易退色。

4.在路旁或易被车辆碰撞的地方，应采取水泥杆保护措施。

- 警示标志应采用红白相间反光标志，颜色宽度为100mm，面积从杆底往上不应小于0.5m。

标志材料应牢固可靠，不易退色。

6.转角杆、耐张杆、分支杆和有设备的杆塔应设置黄、绿、红相位标志或反光相位标志，距离地面高度不应小于2.5m。

线路起始杆塔、终端杆塔、换位杆塔及其前后第一基杆塔黄、绿、红相位标志直径为Φ50mm。

.
；. 各种标志
1.禁止标志
①禁止堆放4型6张贴牌
②禁止启动2型10张挂牌
③禁止合闸2型10张挂牌
④禁止靠近6型6张贴牌
⑤禁止入内6型6张贴牌
⑥禁止触摸2型6张贴牌
⑦禁止穿化纤服装3型6张贴牌
⑧禁止穿带钉鞋3型6张贴牌
⑨禁止带心脏起搏器着靠近3型2张贴牌
⑩设备检修禁止合闸（图1-8）2型10张挂牌11线路工作禁止合闸（图1-8）2型10张挂牌
2.警告标志
①当心电缆6型10张贴牌
②当心磁场2型2张贴牌
3.指令标志
①必须戴防护眼镜3型6张贴牌
②必须戴防护手套3型6张贴牌
③必须穿防护鞋3型6张贴牌
④必须接地4型5张贴牌
⑤必须把出插头4型5张挂牌
4.提示标志
①紧急出口4型10张贴牌
以上各种标志牌制作要求符合GB2894-2008《安全标志及其使用导则》规范，并按照文字辅助标志的制作要求制作横写文字辅助标志。

l 配电柜正面的操作通道宽度，单列布置或双列背对背布置不小于1.5m，双列面对面布置不小于2m。

l配电柜侧面的维护通道宽度不小于1m。

l 配电装置的上端距顶棚不小于0.5m。

l 配电室应保持整洁，不得堆放任何妨碍操作、维修的杂物。

l 配电室的照明分别设置正常照明和事故照明。

l应急照明灯具不少于2套。

l 位置应设置在靠近电源、灰尘少、潮气少、震动小、无腐蚀介质、无易燃易爆物及道路通畅的地方。

l 配电室的顶棚与地面的距离不低于3m。

l 彩钢板耐火等级不低于3级，室内配备砂箱和可用于扑灭电气火灾的灭火器。

l 配电室宜使用防尘百叶窗自然通风，窗底边距地面不小于1.8m。

l配电室门向外开，并配锁。

l 配电室除装设能自然通风的百叶窗外，若当地气温较高时还应加设防爆式轴流风机或安装空调以保证配电室内运行正常l配电柜应装设电源隔离开关及短路、过载、漏电保护电器。

电源隔离开关分断时应有明显可见分断点。

l采用冷轧钢板或阻燃绝缘材料制作，箱体钢板厚度不得小于1.5mm,箱体表面应做防腐处理。

l漏电保护器额定动作电流应大于30mA，额定漏电动作时间应大于0.1s，二者乘积不大于30mA·s。

l一级配电柜标识牌贴于配电柜门外侧。

l尺寸：210mm×297mm。

l配电箱验收牌贴于配电柜门内侧。

l尺寸：104mm×147mm。

l材质：防水背胶标贴。

l二级箱应设在用电设备相对集中的场所。

l二级箱与开关箱的距离不得超过30m。

l固定式中心点距地面1.4—1.6m，移动式距地面0.8—1.6m。

l箱体钢板厚度不得小于1.5mm。

l二级箱应装设总隔离开关、断路器和分路隔离开关、断路器。

l当分路所设漏电保护器是同时具备短路、过载、漏电保护功能的漏电短路器时，可不设分路断路器。

l二级配电箱标识牌贴于配电箱门外侧。

l尺寸210×148mm。

l材质：防水背胶标贴。

l分配电箱内接线混乱l使用非标箱体。

l接线端螺丝遗失。

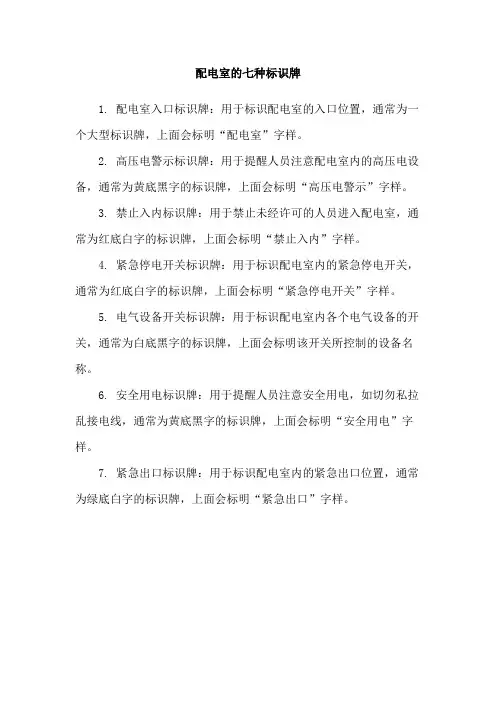

配电室的七种标识牌
1. 配电室入口标识牌：用于标识配电室的入口位置，通常为一个大型标识牌，上面会标明“配电室”字样。

2. 高压电警示标识牌：用于提醒人员注意配电室内的高压电设备，通常为黄底黑字的标识牌，上面会标明“高压电警示”字样。

3. 禁止入内标识牌：用于禁止未经许可的人员进入配电室，通常为红底白字的标识牌，上面会标明“禁止入内”字样。

4. 紧急停电开关标识牌：用于标识配电室内的紧急停电开关，通常为红底白字的标识牌，上面会标明“紧急停电开关”字样。

5. 电气设备开关标识牌：用于标识配电室内各个电气设备的开关，通常为白底黑字的标识牌，上面会标明该开关所控制的设备名称。

6. 安全用电标识牌：用于提醒人员注意安全用电，如切勿私拉乱接电线，通常为黄底黑字的标识牌，上面会标明“安全用电”字样。

7. 紧急出口标识牌：用于标识配电室内的紧急出口位置，通常为绿底白字的标识牌，上面会标明“紧急出口”字样。

10低压柜前后门白底红字规格15*10(CM)横向各配电柜柜号，作用每台2张1#变压器进线柜1AA111抽屉柜各抽屉(前后)规格：8*4(CM) “备用”除外“备用”4*5规格“备用”28个，其它各2个2#楼2DBX1箱2#楼2-18层住宅电源2#楼2DBX2箱2#楼2-18层住宅电源3#楼3DBX箱3#楼2-7层住宅电源3#楼TVAP箱3#楼1层照明、插座电源地下室-1AT2箱地下室污水泵、排风机电源地下室BFEAT箱消防/污水泵、排风机电源1#楼1SEAL箱1#楼2-3层应急坤楼API箱1#楼电梯照明及地下室-1EAP地下室排烟机、1#楼KTAT箱1#楼生活电梯H3#楼HXAP箱3#楼1层照明、3#楼TVAP箫0 44^ 1 曰nz? ri口计量柜2AH PT柜3AH2#出线柜4AH1#出线柜5AH备用出线柜6AH照明电源2电控箱电源1箱排污泵电源3#楼HXAP箱3#楼1层照明、插座电源1#楼LX1箱1#楼4-8层住宅电源P#1AP32#楼照明、消防电源2#楼XKAP箱2#楼1层照明/插座电源2#楼EAPI箱2#楼照明、消防电源2#楼EAP2箱C XL 416 口刃□口，比E r+t地下室-1AT2箱地下室污水泵、排风机电源地下室-1AP1箱地下室排烟机、排污泵电源1#楼LX2箱1#楼9-12层住宅电源1#楼1-3SAL箱1#楼1-3层照明及设备电源1#楼EAP1箱1#楼电梯照明及电控箱电源1#楼KTAT箱1#楼生活电梯电源地下室B1消防/污水公共电%FEAT 箱泵、排风机电源原备用。

配电室安全管理制度标识牌在工业生产和建筑领域中，配电室是承载着重要用电设备并分配电力的重要场所。

为确保配电室内设备的正常运行和工作人员的人身安全，配电室安全管理制度标识牌的设置显得尤为重要。

配电室标识牌的作用配电室安全管理制度标识牌是配电室内的重要环境标识和安全警示，其主要作用包括：1.提醒工作人员注意安全：通过标识牌上的文字和图标，提醒工作人员进入配电室时应注意的安全事项，避免因疏忽大意而造成意外伤害。

2.标识设备功能和操作方法：标识牌上通常包含有关配电设备的基本信息、操作方法等指引，帮助员工正确操作设备，提高工作效率并减少操作失误。

3.提供应急指导：配电室标识牌还可以包含相关应急处理措施和联系方式，一旦发生紧急情况，员工可以及时采取措施并联系相关人员处理。

4.强化安全管理意识：标识牌的存在可以提醒员工配电室是个专业场所，引起其对安全管理的重视，促进公司安全文化建设。

配电室标识牌的内容和形式配电室安全管理制度标识牌的内容应包括但不限于以下信息：•配电室名称或编号•电压等级•禁止入内人员名单•作业许可证•高温、高压等安全警示标识•应急联络电话•操作规程或安全注意事项除信息内容外，标识牌的形式也需注意以下几点：•明显醒目：标识牌应该设置在易被注意到的位置，确保员工能够在进入配电室时第一时间注意到标识。

•防水防尘：由于配电室通常环境恶劣，标识牌应具备防水、防尘的特性，确保长期使用不褪色、不破损。

•耐高温：由于配电室内温度较高，标识牌应具备耐高温的能力，保证长期使用不变形、不脱落。

配电室标识牌的管理和维护为确保配电室标识牌的有效性，需要进行相关管理和维护：1.定期检查：定期对配电室标识牌进行检查，确保标识内容清晰完整，标识牌外观无破损。

2.及时更换：一旦发现配电室标识牌存在老化、脱落等情况，应及时更换或维修，避免给员工造成误解或危险。

3.标识牌更新：随着配电室设备和安全管理制度的不断改进，标识内容也需随之更新，以确保员工获取信息的时效性和准确性。
