配电室验收规范配电室验收规范一、验收前的准备工作1. 验收前，应向施工单位了解配电室工程的施工计划和施工进度，确定验收的时间和地点。
2. 需要进行配电室验收的文件材料应该具备完整，包括施工图纸、设计文件、设备进货验收记录等。
3. 验收前，应对配电室设备进行清洗、检查和试运行，确保设备运行良好。
4. 验收前，配电室内的消防设施应检查并确保其正常工作。
5. 配电室验收应有足够的人员参与，包括建设、设计、监理等各方。
二、配电室用户验收检查项目1. 配电柜的设备规格和品牌是否符合设计要求，设备标志、编号和物料清单是否正确。
2. 设备运行是否稳定，电流电压是否正常，设备运行声音是否正常。
3. 配电柜的开关是否灵活可靠，指示灯是否齐全有效。
4. 配电室内的电缆线路是否清晰可辨，排列有序，线路标识是否完整，并与设计图纸一致。
5. 配电室的照明是否明亮，照明设备是否符合消防规定，安全使用。
6. 配电室内的地面、墙面、天花板等装饰材料是否完整、平整、美观，无明显破损和污渍。
7. 配电室做好防火、防雷、防盗等安全措施，是否符合相关规范和要求。
三、配电室设计验收检查项目1. 配电室架构是否符合相关规范和设计要求，设备安装位置是否合理、牢固。
2. 配电柜和线路的布局是否合理，是否能够方便观察、操作和维护。
3. 配电室内的温度、湿度、通风情况是否满足设备要求，是否采取了相应的调节措施。
4. 配电柜的接地是否符合规范，设备、线缆等是否有安全接地，防止触电危险。
5. 配电室内的墙壁、天花板、地面等装饰材料是否符合防火要求，防火隔离措施是否完善。
6. 配电室的维护通道是否畅通，是否能够方便对设备进行检修和维护。
四、配电室验收结果处理1. 如果全部项目符合要求，那么验收结果应为合格，可以正常使用。
2. 如果存在部分项目不符合要求，可以要求施工单位进行整改，并重新验收。
3. 如果存在重大问题或无法整改的问题，可以要求施工单位重新设计和施工，直至符合要求为止。
202207 配电房、开闭所一般要求整理注：以下内容根据近期相关供电深化提资及供电局要求整理，仅代表目前相关要求，可能与不同时期项目存在差异。
总图部分：一、一般原则：（供电验收要求）具备规划局审批文件，符合规划及设计图纸要求，采用独立建筑。
环网室、开闭所宜设置在用电地块沿主次干道处，便于电缆进出；配电所在兼顾外线进出的前提下，宜设置于低压用电负荷中心，低压供电半径按照150m控制。
设置于地下应具备全部建筑具有地下二层标准,且经公司相关领导及职能部室书面批准，无相关许可手续，不予验收。
二、外部道路：（供电验收要求）检修通道宽度不小于4米，巡视通道宽度不小于2米，并与主通道贯通；应充分考虑今后设备巡视、维护、检修施工需要；设置活动路障，便于抢修通行检修通道：指配电、开闭大门（樘口1800x2700）正对的道路巡视通道：指配电、开闭大门（樘口900x2400）正对的道路三、防火间距：GB 50016-2014（2018年版）应根据具体项目情况调整与周边建筑相邻面的门窗、墙体情况。
四、其他注意事项：不应在厕所、卫生间、盥洗室、浴室、厨房或其他蓄水、经常积水场所的直接下一层设置，且不宜与上述场所相贴邻，当贴邻设置时应采取防水措施；（供电建筑附设于其他建筑中；下方地库存在用水房间，需要做额外防水处理）变压器室、高压配电室、电容器室，不应在教室、居室的直接上、下层及贴邻处设置；当变电所的直接上、下层及贴邻处设置病房、客房、办公室、智能化系统机房时，应采取屏蔽、降噪等措施。
（供电建筑附设于其他建筑中，贴临长时间有人的空间，需要做额外隔声、电磁屏蔽处理）防火规范部分：（GB 50016相关条文）一、火灾危险性：（3.1.1）1、油浸变压器室属于丙类火灾危险性部位。
2、配电室（每台装油量大于60kg的设备）属于丙类火灾危险性部位。
3、配电室（每台装油量小于等于60kg的设备）属于丁类火灾危险性部位。
二、耐火等级：１、油浸变压器室、高压配电装置室的耐火等级不应低于二级，其他防火设计应符合现行国家标准《火力发电厂与变电站设计防火规范》GB 50229等标准的规定。
备注：类别属于一类的验收项目不具备者，验收人员可拒绝参与验收。
二类的验收项目不合格者，验收人员可拒绝送电。
三类的验收项目不合格者，验收人员可在整改完成合格后或在特殊情况下可给予送电，限5日内整改完毕。

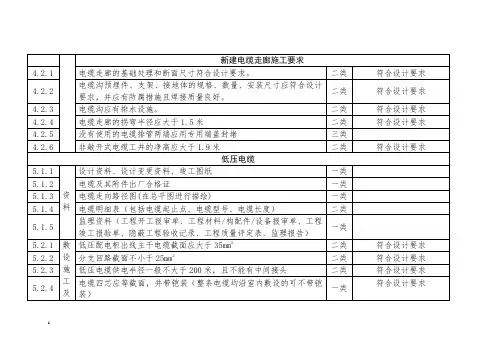

【开闭所、配电室、箱式变、环网开关柜】验收规范表
备注：类别属于一类的验收项目不具备者，验收人员可拒绝参与验收。
二类的验收项目不合格者，验收人员可拒绝送电，整改完成合格后送电。
三类的验收项目不合格者，验收人员可在整改完成合格后或在特殊情况下可给予送电，限5日内整改完毕
备注：类别属于一类的验收项目不具备者，电气安装单位可不进场施工。
二类的验收项目不合格者，电气安装单位可以进场施工,但必须在工程送电前整改合格.。
附录三：
配电电房标准化配置表。
配电室验收规范一、配电室部分1、配电室门、窗向外开，房顶无漏雨、渗水现象。
防小动物措施完整。
2、配电室内、外照明完好，室内通风良好，符合防火要求，标志显明。
3、配电室卫生环境良好，无杂物，进出线孔洞应封堵完好。
二、户外高压设施1、架空线路实现绝缘化，导线接头符合施工要求。
2、630KV A及以上容量，户外应装柱上断路器，防雷、防震设施良好。
3、跌落开关安装合理，相间距离不低于0.5米，并采取有效的灭弧措施。
熔体完整无损伤，与负载相配合，有氧化锌避雷器保护。
4、窗墙套管应涂RTV。
5、直埋电缆走径有明显标志，直埋深度达到规程要求。
三、户内高低压设施1、高压柜及母线安装端正，牢固，柜门及隔板封闭良好。
2、高压柜充油电气设备无渗油、缺油现象。
3、高、低压柜前配备绝缘板。
4、电缆、保护、变压器电气设备，定期试验报告齐全。
5、变压器音响正常、无杂音、渗油、放电现象，油标管指示正常。
6、配电盘名称、编号齐全、正确、字体正规醒目。
7、各种仪表、指示灯、指示正确。
四、管理制度1、值班制度2、交接班制度3、设备巡视检查制度4、电气操作制度5、配电室电气设备负荷检测记录五、安全工具1、有专用工具箱定点存放绝缘工器具。
2、绝缘杆、绝缘手套、绝缘靴、高压验电笔、临时接地线齐全合格。
3、各种表示牌合格。
4、应急灯、消防器材合格。
六、技术管理1、电气一、二次系统接线图正确2、供用电合同有效。
3、严格服从电网的命令。
4、用电单位执行电价正确，无混接现象。
5、无准私自增容和转供电现象。
6、备用电源及用户自发电在供电部门备案，并安装合格的双投刀闸。
7、用电单位应配备通讯工具。
七、土建部分1、有无质监备案2、有无消防备案3、工程资料是否齐全4、有无监理单位5、有无设计质量认证书2、有无质监验收3、配电房内必须配备干粉灭火器4、配电柜距后墙不小于800CM5、配电柜左、右距墙不小于1.2M正面距墙不小于1.5M，底座不低于200CM6、工作台必须绝缘7、配电柜必须标明线路用途，配备绝缘胶布，进线必须有成束套管，必须有阻水弯头，出线必须有成束套管。

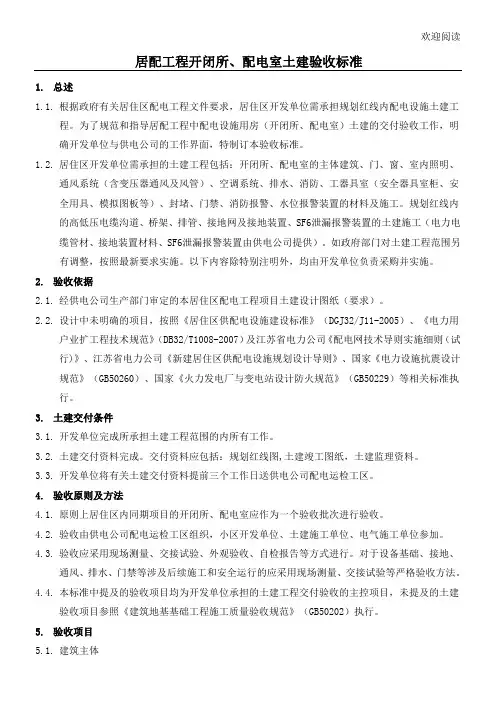

欢迎阅读居配工程开闭所、配电室土建验收标准1.总述1.1.根据政府有关居住区配电工程文件要求，居住区开发单位需承担规划红线内配电设施土建工程。
为了规范和指导居配工程中配电设施用房（开闭所、配电室）土建的交付验收工作，明确开发单位与供电公司的工作界面，特制订本验收标准。
1.2.居住区开发单位需承担的土建工程包括：开闭所、配电室的主体建筑、门、窗、室内照明、通风系统（含变压器通风及风管）、空调系统、排水、消防、工器具室（安全器具室柜、安2.2.1.2.2.（试行3.3.1.3.2.3.3.4.4.1.原则上居住区内同期项目的开闭所、配电室应作为一个验收批次进行验收。
4.2.验收由供电公司配电运检工区组织，小区开发单位、土建施工单位、电气施工单位参加。
4.3.验收应采用现场测量、交接试验、外观验收、自检报告等方式进行。
对于设备基础、接地、通风、排水、门禁等涉及后续施工和安全运行的应采用现场测量、交接试验等严格验收方法。
4.4.本标准中提及的验收项目均为开发单位承担的土建工程交付验收的主控项目，未提及的土建验收项目参照《建筑地基基础工程施工质量验收规范》（GB50202）执行。
5.验收项目5.1.建筑主体5.1.1.由开发单位出具建筑主体放线定位数据。
建筑主体位置符合居住区规划审批，标高、检修通道应符合供电公司提出的配电土建设计要求。
具体为：1）室内标高不得低于所处地理位置居民楼一楼的室内标高，室内外地坪高差应大于0.35m。
户外时基础应高出路面0.2m，基础应采用整体浇筑，内外做防水处理。
位于负一层时设备基础应抬高1m以上。
2）设备运输通道，应满足最大电气设备体积的运输要求。
3）大门前应留有不小于4m宽的检修通道（该通道不可作为绿化以及景观使用）。
5.1.2.建筑主体正上方不应有卫生间、浴室、水箱、水池及经常积水的场所，并且不得与该类潮5.1.3.5.1.4.5.2.5.2.1.5.3.5.3.1.5.3.2.5.3.3.5.3.4.5.3.5.5.3.6.5.3.7.AB锁，基建时仅使用A钥匙，验收投运时，由供电公司验收人员启用B钥匙。
配电房验收标准一、环境方面。
配电房的环境可是相当重要的呢。
它得干净整洁呀，就像我们住的小房间一样，不能乱糟糟的。
地面不能有杂物，要是有一些工具或者垃圾在地上，不小心绊倒了可就不好啦。
而且呀，配电房里还不能有积水哦，要是有水洼洼的，就像小池塘一样，那可容易引发危险的，电气设备要是沾到水，那可就像人着凉感冒一样，会出大问题的。
周围的空间也要宽敞点，不能把各种东西都堆得满满当当的。
得给设备们留出足够的空间来“呼吸”呢。
设备之间如果挨得太近，就好像人挤在一个小角落里一样，又闷热又不舒服，而且不利于维修和操作。
另外呢，通风得良好，要是配电房里闷闷的，设备也会“不开心”的，良好的通风就像是给设备扇扇子，让它们能舒舒服服地工作。
二、设备外观。
再来说说设备的外观吧。
设备看起来得是整整齐齐的，没有那种破破烂烂的感觉。
外壳不能有明显的变形或者破损，要是设备的外壳都歪歪扭扭的，就像一个人穿着破衣服一样，多不体面呀。
而且呀，设备上的标识要清楚呢，就像人的名字一样，每个设备都得让人能一眼就认出来它是干啥的，要是标识模糊不清，那维修人员找起设备来就像在捉迷藏一样困难。
设备的连接部分也很关键哦。
电线电缆的连接得牢固，不能松松垮垮的。
要是电线像调皮的小蛇一样乱晃悠，那很容易出现接触不良的情况，就像两个人握手没握紧一样，电就不能好好地传输啦。
而且连接部分的螺丝之类的也不能有生锈的情况，生锈就像是生了病一样，会影响设备的健康呢。
三、电气性能。
电气性能可是配电房的核心啦。
电压得稳定，就像我们的情绪一样，不能忽高忽低的。
要是电压不稳定，那用电器就像在坐过山车一样，一会儿高一会儿低的，很容易被弄坏的。
电流也得在正常的范围内，要是电流太大，就像水流太猛把水管冲破一样，会对设备造成损害的。
各种保护装置也得正常工作哦。
就像小卫士一样，当有危险情况的时候能及时发挥作用。
比如说短路保护，要是电路突然短路了，保护装置就得像超级英雄一样立刻行动起来，切断电路，避免更大的灾难发生。
开关站配电室的土建验收标准开关站、配电室是建筑工程中必不可少的供电设施，由于电力系统设施具有较强的专业性，电力设备的安装基本是由电力公司负责，土建部分则基本是由开发单位负责，但是需要由电力部门进行验收。
在开关站、配电室的土建验收中，经常发现由于开发单位对于相关标准的不熟悉，导致验收不通过而影响工期。
为了规范和指导居配工程中配电设施用房(开关站、配电室)土建的交付验收工作，明确开发单位与供电公司的工作界面，本文总结的土建验收标准，可供大家在项目实施中对照参考!开关站配电室土建内容一般来说，开关站、配电室的土建工程是由开发单位负责采购并实施，工程内容主要包括:开关站、配电室的主体建筑、门、窗、室内照明、通风系统(含变压器通风及风管)、空调系统、排水、消防、降噪、除湿、工器具室(安全工具柜、安全用具、模拟图板等)、封堵、门禁、消防报警、水位报警装置的材料及施工。
规划红线内的高低压电缆沟道、桥架、排管、接地网及接地装置、SF6泄漏报警装置的土建施工(电力电缆管材、接地装置材料、SF6泄漏报警装置由供电公司提供)。
如政府部门对土建工程范围另有调整，按照最新要求实施。
规范依据GB50260《电力设施抗震设计规范》GB50229《火力发电厂与变电站设计防火规范》GB50202《建筑地基基础工程施工质量验收规范》DGJ32/J11《居住区供配电设施建设标准》DB32/T1008《电力用户业扩工程技术规范》各地方电力公司相关标准报验条件开发单位完成所承担土建工程范围的内所有工作、完成土建交付资料(交付资料主要包括:居住区规划平面图、土建竣工图纸及有关测试报告、土建监理资料)，并将有关土建交付资料提前送供电公司。
验收原则同期项目的开关站、配电室应作为一个验收批次进行验收。
验收一般由供电公司组织，居住区开发单位、土建施工单位、监理单位、电气施工单位参加。
验收应采用现场测量、交接试验、外观验收、自检报告等方式进行。
对于设备基础、接地、通风、排水、门禁等涉及后续施工和安全运行的应采用现场测量、交接试验等严格验收方法。
2019年省公司居配土建验收标准一、开关站（开闭所）土建验收标准：1．开关站不应设在地势低洼和可能积水的场所；原则上开关站应在地面一层单独设置，禁止设置于地下层！没有条件时可与建筑相结合。
2．与建筑结合时，开关站应设置在靠外墙部位，不应设在浴室、厕所、厨房或其它经常积水场所的正下方和贴邻处；也不应设在住户的正上方、正下方、贴邻和疏散出口的两旁。
3．开关站应满足环保、消防等要求，配置自动抽排水、防渗水、隔热和通风设施，应具有消防及运输检修通道。
4．开关站内地平要高于周边路面30至50厘米；屋外基础面应有一定的散水坡度，一般为3%～5%；屋顶要起坡顶，其坡沿伸出房体，不宜在坡沿砌女儿墙！5．开关站大门尺寸为：宽×高=1.8×2.7米且有3C认证认证，大门应做接地；门扣尽量打孔，穿过大门后弯折，减少螺丝固定。
6．开关站内墙面设置的窗户应满足室内的采光（窗户的底边距室外地面的高度应≥1.8米，当高度小于1.8米时，窗户应采用不易破碎的透光材料或加装格栅）；窗户采用塑料钢或铝合金材料推拉玻璃窗，外加菱形细沙网，网孔不大于4mm；且窗户应做接地。
7．开关站内墙涂料耐洗刷性（次）≥1000，乳胶漆性能要求VOC含量≤100g/L；水泥砂浆地面宜加抗裂纤维，原浆压光（自流平地面平整）。
地面刷环氧树脂漆。
8．开关站内工作接地环网应涂刷宽度为15mm～100mm黄绿间隔漆，距室内地面高度为25cm～30cm，进线及母联开关处应设置检修临时接地端子；并配置8.8级紧固螺钉及螺栓。
9．开关站内电缆沟盖板采用复合材料的盖板，并提供承压报告。
10．开关站内灯具应装设LED投射灯和供电时间不小于1h的应急照明灯，且安装比例为1：1；照明灯具应设在室内配电室及室内主要通道等处，禁止装设在配电设备的正上方。
11．开关站内应明确高排风位置及数量，且排风量不低于10次/小时。
单级轴流风机，应为完全不锈钢，防腐防锈，保证10年内完好无损；高排风所设无声轴流风机位置在房屋顶主梁下，风机中心轴离主梁0.5米处，风机室外处需做通风弯头（防雨、灰尘），风机内、外口需做细沙网（防蚊虫及小动物进出）。
居配工程开闭所、配电室土建验收标准1.总述1.1.根据政府有关居住区配电工程文件要求，居住区开发单位需承担规划红线配电设施土建工程。
为了规和指导居配工程中配电设施用房（开闭所、配电室）土建的交付验收工作，明确开发单位与供电公司的工作界面，特制订本验收标准。
1.2.居住区开发单位需承担的土建工程包括：开闭所、配电室的主体建筑、门、窗、室照明、通风系统（含变压器通风及风管）、空调系统、排水、消防、工器具室（安全器具室柜、安全用具、模拟图板等）、封堵、门禁、消防报警、水位报警装置的材料及施工。
规划红线的高低压电缆沟道、桥架、排管、接地网及接地装置、SF6泄漏报警装置的土建施工（电力电缆管材、接地装置材料、SF6泄漏报警装置由供电公司提供）。
如政府部门对土建工程围另有调整，按照最新要施。
以下容除特别注明外，均由开发单位负责采购并实施。
2.验收依据2.1.经供电公司生产部门审定的本居住区配电工程项目土建设计图纸（要求）。
2.2.设计中未明确的项目，按照《居住区供配电设施建设标准》（DGJ32/J11-2005）、《电力用户业扩工程技术规》（DB32/T1008-2007）及省电力公司《配电网技术导则实施细则（试行)》、省电力公司《新建居住区供配电设施规划设计导则》、《电力设施抗震设计规》（GB50260）、《火力发电厂与变电站设计防火规》（GB50229）等相关标准执行。
3.土建交付条件3.1.开发单位完成所承担土建工程围的所有工作。
3.2.土建交付资料完成。
交付资料应包括：规划红线图,土建竣工图纸，土建监理资料。
3.3.开发单位将有关土建交付资料提前三个工作日送供电公司配电运检工区。
4.验收原则及法4.1.原则上居住区同期项目的开闭所、配电室应作为一个验收批次进行验收。
4.2.验收由供电公司配电运检工区组织，小区开发单位、土建施工单位、电气施工单位参加。
4.3.验收应采用现场测量、交接试验、外观验收、自检报告等式进行。
对于设备基础、接地、通风、排水、门禁等涉及后续施工和安全运行的应采用现场测量、交接试验等格验收法。
4.4.本标准中提及的验收项目均为开发单位承担的土建工程交付验收的主控项目，未提及的土建验收项目参照《建筑地基基础工程施工质量验收规》（GB50202）执行。
5.验收项目5.1.建筑主体5.1.1.由开发单位出具建筑主体放线定位数据。
建筑主体位置符合居住区规划审批，标高、检修通道应符合供电公司提出的配电土建设计要求。
具体为：1）室标高不得低于所处地理位置居民楼一楼的室标高，室外地坪高差应大于0.35m。
户外时基础应高出路面0.2m，基础应采用整体浇筑，外做防水处理。
位于负一层时设备基础应抬高1m以上。
2）设备运输通道，应满足最大电气设备体积的运输要求。
3）大门前应留有不小于4m宽的检修通道（该通道不可作为绿化以及景观使用）。
5.1.2.建筑主体正上不应有卫生间、浴室、水箱、水池及经常积水的场所，并且不得与该类潮湿场所贴邻。
5.1.3.无关管道，禁从室通过。
5.1.4.建筑主体设置于地下的，除满足验收标准外，必须有供电公司认可配电设施置于地下的有效手续，如未经可，不予验收。
5.2.土建基础5.2.1.土建基础采用混凝土整体浇筑。
5.3.地面、墙（立）面、顶面5.3.1.开闭所、配电室地面平整，墙体、顶面无开裂、无渗漏。
5.3.2.开闭所、配电室屋顶应做成坡顶。
5.3.3.开闭所、配电室墙为水泥砂浆，白色乳胶漆粉刷两遍。
地面为防沙水泥地面或者环氧地面。
5.3.4.开闭所、配电室外立面应与小区整体协调。
5.3.5.门、窗5.3.6.开闭所、配电室应有两个以上的出入口，所装大门均向外开，设备进出的大门为双开门，高不小于2.5m，宽不小于2.3m。
5.3.7.大门采用不锈钢制作，喷塑处理并应满足防火防盗的要求。
大门应采用统一锁芯的AB锁，基建时仅使用A钥匙，验收投运时，由供电公司验收人员启用B钥匙。
大门外侧应用红漆喷有“有电危险”字样。
大门应预留挂锁位置。
5.3.8.装有电气设备的相邻房间之间有门时，此门开启向应为由高压向低压房间开启。
5.3.9.开闭所、配电室位位于地上时，通向相邻房间或走道的门应为乙级防火门；位于地下层时应为甲级防火门；附近堆有易燃物品或通向汽车库的门应为甲级防火门。
5.3.10.可燃性油浸变压器室通向配电装置室或变压器室之间的门应为甲级防火门。
5.3.11.配变电所的通风窗及采光窗应采用铝合金材料，壁厚不小于1.2mm。
窗户下沿距室外地面高度不宜小于1.8m，窗户外侧应装有不锈钢管状防盗栅栏，管应有不小于Φ16的钢筋。
临街的一面不宜开窗。
5.3.12.装有自然通风的百叶窗，应为不锈钢制作并喷塑处理，百叶窗覆盖面大于2：1，以确保雨雪不得入，百叶窗侧应装有防止小动物进入的不锈钢菱形网，网不大于5mm。
5.3.13.所有门窗应采用非燃烧材料。
所有窗户、门如采用玻璃时，必须使用双层中空玻璃。
5.4.管沟预埋5.4.1.所有预埋件均按设计埋设并符合要求，数量不得缺少。
5.4.2.电缆沟排水良好，盖板齐全、平整（室使用不小于5mm厚花纹钢盖板，涂防腐漆及黑漆，必要时底部焊加强筋）。
5.4.3.所有电缆沟的出（入）口处，应预埋电缆管，电缆管应伸出散水坡或变电所平台与外部电缆沟接通,电缆敷设完毕后需按要求进行外封堵（1：3水泥砂浆）。
5.5.接地5.5.1.接地隐蔽工程与土建同步施工，必须提供中间验收材料，实测接地电阻小于4欧姆。
5.5.2.主接地网及避雷器独立辅助接地网埋深-1.0m，回填土应无建筑垃圾等杂质。
5.5.3.接地扁钢搭接长度应不小于扁钢宽度的两倍，与接地极（桩）连接处应三面焊接，焊缝应饱满，且符合有关焊接工艺规。
5.5.4.开闭所、配电室在各个支架和设备位置处应将接地支线引出地面。
所有电气设备底脚螺丝、构架、电缆支架和预埋铁件等均应可靠接地。
各设备接地引出线必须与主接地网可靠连接。
各电气设备的接地由设备接地端子用铜排引至设备支架上接地端子，再以镀锌扁铁从设备支架下接地端子引至主接地网。
主要设备接地端子应采用两根引下线分别接入主接地网不同网格。
5.5.5.接地引上线应涂以不同的标识，便于接线人员区分主接地网和避雷网。
5.5.6.明敷的接地网应涂防腐漆及黑漆，采取防腐措施。
5.5.7.避雷器独立辅助接地装置埋于室外1m至5m之间，经引线接至避雷器中性点。
5.5.8.接地电阻验收必须提供有签字的试验报告，便检查及归档。
5.6.防水、防潮5.6.1.屋顶应为坡顶，防水级别为2级，墙体无渗漏，防水试验合格。
5.6.2.电缆进入开闭所、配电室电缆夹层（沟）应采取完善的防水措施，电缆进入地下应设置过渡井（沟）（或采取有效的防水措施）并设置完善的排水系统。
电缆施工完毕开发单位应安排专业施工人员及时加以封堵。
5.6.3.干式变压器室、配电装置室、控制室、电容器室当设置在地下层时，必须设置吸湿机，在地下层应设置集水井，井设两台潜水泵，其中一台为备用。
5.7.消防5.7.1.开闭所、配电室的耐火等级不应低于二级。
5.7.2.室应装有火灾报警装置，应能进行现场声光报警并上传报警信号。
5.7.3.应配备消防标准要求中规定的相应数量的灭火设备。
5.8.通风5.8.1.通风一般采用自然通风，通风必须完全满足设备散热的要求，同时要考虑事故排风装置，并设置防止雨、雪及小动物从通风设施等通道进入室的措施。
5.8.2.装有六氟化硫(SF6)的配电装置的房间，其排风系统要考虑有底部排风口，即必须要有双排风。
低位应加装强制通风装置，风机中心距室地坪40cm。
5.8.3.通风机外形应与开闭所、配电室的环境相协调，采用耐腐蚀材料制造（不锈钢），噪音不大于45分贝。
通风机停止运行时，其朝外一面的百叶窗可自动关闭。
百叶窗侧应有防小动物进入的菱形网，网不大于5mm。
5.8.4.变压器室、电容器室当采用机械通风或配变电所位于地下层时，其专用通风管道应采用阻燃材料制作。
如围环境污秽时，宜加空气过滤器。
5.8.5.开闭所、配电室应配置符合暖通要求的空调，户外机应设置防盗装置。
5.9.室照明5.9.1.电气照明应采用高效节能光源，安装牢固，亮度满足设计及使用要求。
5.9.2.照明灯具不得设置在配电装置的正上。
在室配电装置室及室主要通道等处，应设置供电时间不小于1h的应急照明。
5.9.3.开闭所、配电室动力照明总开应设置双电源切换装置。
5.10.安全设施5.10.1.开闭所、配电室应配备专用安全工器具柜，存放备品备件、安全工具以及运行维护物品等。
5.10.2.开闭所、配电室门框上侧装有警灯，当室发生盗窃、火灾、SF6 含量超标等异常情况，该警灯应闪烁。
5.10.3.开闭所、配电室使用SF6气体设备时，应装设SF6泄漏报警仪。
5.10.4.电缆沟应装水位报警装置，应能进行现场声光报警并上传报警信号5.10.5.所有进出大门应装设门禁控制系统（含门禁读卡器、门禁控制器、电动锁），可远程授权和遥控开门，停电后24小时保证可刷卡开门。
5.10.6.开闭所、配电室应装设有防盗报警系统，能进行现场声光报警并上传报警信号。
正常情况下进入，刷卡或钥匙开门可自动解警。
5.10.7.门禁、防盗报警、火灾报警、水位报警等功能应集成在一组监测终端并安装于一面控制屏柜，并有遥控通风机、空调、开门等扩展功能。
该屏应预留遥测、遥信、遥控以及光纤通讯等设备安装位置。
5.10.8.开闭所、配电室应有防止雨、雪和小动物从采光窗、通风窗、门、电缆沟等进入屋的措施。
6.验收记录开闭所、配电室土建验收记录卡工程名称施工单位验收日期年月日。
