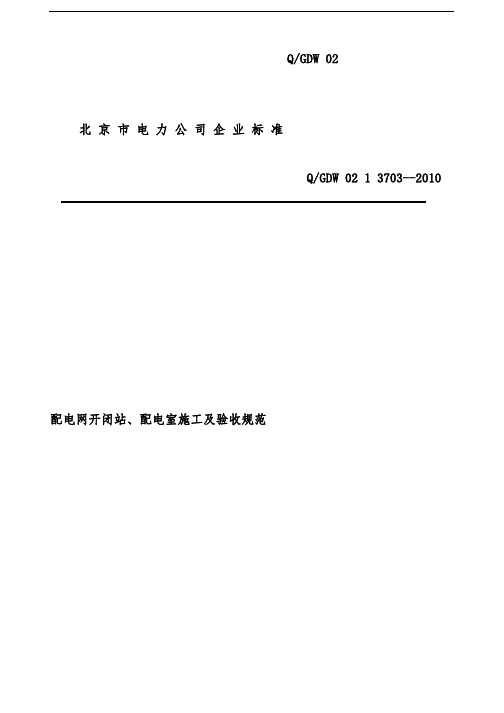

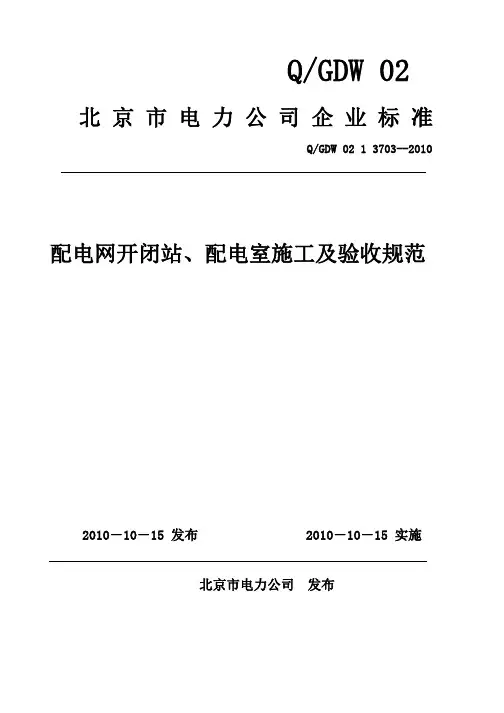

Q/GDW 02北京市电力公司企业标准Q/GDW 02 1 3703--2010配电网开闭站、配电室施工及验收规范2010－10－15 发布2010－10－15 实施北京市电力公司发布目录前言 (II)1总则 (1)2施工工艺 (3)3施工验收 (21)附录 A（规范性附录）物资统一招标设备到货检测实施办法 (46)附录 B（规范性附录）业扩招标设备到货检测实施办法 (48)附录 C（资料性附录）设备到货检测原则、检测项目及执行标准的说明 (50)I前言制定本标准的目的是健全企业标准体系，提高企业标准化管理水平，进一步规范和加强北京市电力公司配网设备施工验收管理工作。
本标准根据国家、北京市及行业相关技术标准制定。
本标准参编部门、单位：生产技术部本标准主要起草人：陈国峰、陈光华、郭鹏武、李华春、张文新、李明春、王明春、冯成、李振广、李赛本标准主要审核人：牛进苍、郭建府、刘磊、周作春、魏世岭本标准批准人：刘润生本标准由公司生产技术部负责解释。
本标准由发展策划部企业管理处负责标准化归口管理。
IIQ / GDW 02 1 3703—2010 1总则1.1概述a）本规范规定了开闭站、配电室施工及验收工作的工艺要求和工作流程。
b）本规范适用于北京市电力公司新建或改建开闭站、配电室的施工和验收工作，用于各供电公司对开闭站、配电室的施工过程进行监督管理，用于配电运行人员进行开闭站、配电室的验收工作。
凡接入北京电网由北京市电力公司运行管理的开闭站、配电室施工和验收，均应执行本规范。
用户自行管理的配电室可参照执行。
c）各电气安装单位、监理单位和运行单位除执行本规范外，还应执行国家和行业的有关规定。
1.2基本原则1.2.1施工、监理单位资质审查原则施工单位企业资质应满足承揽的工程等级，管理人员及特殊工种（如安装电工、焊工、电缆工、起重吊装工和电气调试人员等）应按照相关规定持证上岗。
监理单位企业资质应满足承揽的工程等级，所配备的监理人员应满足工程专业特点的需要，且应持证上岗。
1. 2. 2施工图会审原则施工单位在对工程现场踏勘完成后，由建设单位组织施工图会审工作。
由建设、设计、监理、运行、施工单位项目负责人及相关人员参加，并应形成图纸会审记录。
1. 2. 3严格执行标准原则工程的各项程序、工作应符合国家法律、法规、规章制度、相关规范及行业颁布的标准等有关规定，严禁违反标准进行施工。
1. 2. 4设备、材料验收原则所有进入施工现场用于工程建设的设备、材料等应经过检验，随机携带的质量证明文件齐全有效，物品实体经检查验收合格后方可用于工程中。
1. 2. 5设备入网原则凡是接入电网由北京市电力公司运行管理的设备均须经过供电部门的认可，送电前完成相应的试验且合格后方可送电。
凡北京市电力公司统一招标采购的设备和主材必须按照公司规定进行入网检测。
各供电公司自行采购的一般性设备和材料，可参照公司入网检测的相关规定制订本单位内部的入网检测工作流程，自行组织入网检测工作。
1. 2. 6抽检原则材料、设备等物资进场后，应根据一定比例进行抽查。
设备安装完成后根据验收规范规定的数量、比例对安装设备进行检查，一次达不到验收标准的，应加倍进行抽检。
1. 2. 7验收原则施工单位施工完成后，在自检合格的基础上，填写竣工预验收报验表向监理单位申请竣工预验收。
监理单位验收合格后，由建设单位向运行管理单位提请正式验收。
正式验收合格后，各方人员签署验收意见。
1Q / GDW 02 1 3703—20101. 3引用标准GB 50053—199410kV 及以下变电所设计规范GB 50303—2002建筑电气工程施工质量验收规范DL/T ——2002 电气装置安装工程质量检验及评定规程《工程建设标准强制性条文》电力工程部分北京市电力公司电力安全工作规程北京市电力公司配电网开闭站、配电室典型设计北京地区电气规程汇编（2000 年 12 月）北京电力公司电力设备交接试验规程（2007 年 3 月）1. 4一般规定1. 4. 1 高、低压配电装置的设计、安装应符合有关国家标准和行业规范、规程的要求，推荐使用节能环保的设备。
1. 4. 2 电气设备安装工程应按已批准的相关设计文件进行施工。
涉及电网安全运行的新建或改建工程的设计图纸，须经运行管理单位审核。
施工中需要变更原设计时，应征得设计部门和运行管理等单位的同意，并履行相应手续。
1. 4. 3 北京市电力公司统一招标采购的设备和主材必须按照已经签订的招标订货技术条件进行验收。
若到货的设备和主材不符合招标订货技术条件，应要求供货厂商整改。
若运行单位认为可以变更，应由运行单位提出申请，由公司生产技术部批准。
1. 4. 4 电气装置及设备在投运前应进行交接试验。
试验合格后方可投入电网运行。
交接试验的项目、内容、要求及标准应按《北京市电力公司电力设备交接试验规程》执行。
1. 4. 5 设备及器材到场后，应及时作下列验收检查：a）包装及密封良好；b）开箱检查清点，规格应符合设计要求，附件、备件齐全；c）产品技术文件齐全；d）按本标准有关规定作外观检查。
1. 4. 6 施工中的安全技术措施应符合《北京市电力公司电力安全工作规程》，对重要工序，还应制定现场安全技术措施。
1. 4. 7 与电气设备安装有关的建筑物施工，应符合下列要求：a）与电气设备安装有关的建筑物、构筑物的建筑工程质量，符合国家现行的建筑工程施工及验收规范的有关规定。
当设备及设计有特殊要求时，应符合其要求。
b）设备安装前，建筑工程应具备下列条件：——屋顶、楼板不得采用抹灰顶，并应做好可靠的防水处理，不得渗漏；——室内地面层施工完毕，应在墙上标出地面标高，设备底座及母线的构架安装后，做好抹光地面的工作，门窗安装完毕；——预埋件及预留孔符合设计要求；——进行装饰时有可能损坏已安装的设备或设备安装后不能再进行装饰的工作全部结束；——混凝土基础及构架达到允许安装的强度和刚度，设备支架焊接质量符合要求；——模板、施工设施及杂物清理干净，并有足够的安装用地，施工道路通畅；2Q / GDW 02 1 3703—2010——高层构架的走道板、栏杆、平台及梯子等齐全牢固；——基坑已回填夯实。
c）设备投运前，建筑工程应符合下列要求：——门窗安装完毕；——消除构架上的污垢，填补孔洞以及装饰等结束；——完成二次灌浆和抹面；——防护用网门、栏杆及梯子齐全；——室外配电装置的场地应平整；——受电后无法进行或影响运行安全的工作施工完毕；——通风、事故照明及消防装置安装完毕。
1. 4. 8 隐蔽工程验收：a）隐蔽工程应按施工阶段进行中间验收并做好阶段性验收记录。
b）主要检查项目：——埋在结构内的各种电线导管；——利用结构钢筋做的避雷引下线；——接地极埋设与接地带连接处的焊接；均压带、金属门窗与接地引下线处的焊接或铝合金门窗的连接；——不能进入吊顶内的电线导管及线槽、桥架等敷设。
c）检查内容包括：品种、规格、位置、标高、弯度、连接、跨接地线、防腐、需焊接部位的焊接质量、管盒固定、管口处理、敷设情况、保护层及与其他管线的位置关系等。
1. 4. 9 电气设备的施工及验收，除按本标准规定执行外，还应符合国家现行的有关标准、规范的规定。
1. 4. 10 工程验收时，应提交下列资料和文件：a）施工图（包括全部工程施工及变更的图纸）；b）隐蔽工程施工记录及验收记录；c）设计变更的证明文件（设计变更、洽商记录）；d）各种设备的制造厂提供的产品说明书、试验记录、合格证件及安装图纸等技术文件；e）工程安装技术纪录包括电气设备继电保护及自动装置的定值，元件整定、验收、试验、整体传动试验报告；f）电气设备的调整、试验（交接试验）、验收记录；g）备品、备件及专用工具清单；h）安全工器具、消防器材的清单；i）有关协议文件。
1. 4. 11工程投产后，在 30 天内向运行管理单位提交工程竣工图。
2施工工艺2. 1高压柜、低压柜安装2. 1. 1高压柜2. 1. 1. 1适应范围本条内容适用于 10kV 开关柜的安装，包括电源进线柜、变压器柜、馈线柜、电压互感器3Q / GDW 02 1 3703—2010柜、所内柜、母联柜等。
2. 1. 1. 2工艺流程高压柜安装的工艺流程见图 1。
图 1高压柜安装的工艺流程2. 1. 1. 3操作工艺a）稳装前应对 10kV 高压开关柜的基础进行检查复测，检查项目包括：1）核对基础埋件及预留孔洞应符合设计要求。
2） 10kV 高压开关柜的基础槽钢应符合：基础槽钢的不直度应不大于 1mm/m，全长不大于 5mm；基础槽钢的水平度应不大于 1mm/m，全长不大于 5mm；基础槽钢的位置误差及不平行度全长应不大于 5mm。
3）每段基础槽钢的两端必须有明显的接地。
b）基础型钢安装、测试、调整：1）确认型钢已经调直、除锈，刷防锈底漆，并已干燥。
2）在现场进行组装时，首先应该将型钢点焊在基础预埋铁上，用水准仪找平、校正。
焊点处需用垫片的地方，垫片最多不超过 3 片。
正式施焊时，应从中间开始，向两侧对角展开。
在施焊过程中应经常检查，发现误差及时纠正。
焊后清理、打磨、补刷防锈漆。
3）基础型钢尺寸按设计要求，安装允许偏差见表 1。
表 1安装允许偏差4）基础型钢与接地母线连接，将接地扁钢引入并与基础型钢两端焊牢。
焊缝长度为接地扁钢宽度的 2 倍，三面施焊。
c） 10kV 高压开关柜安装前的检查：4Q / GDW 02 1 3703—20101） 10kV 高压开关柜外观完好，漆面完整无划痕、脱落。
2）框架无变形，装在盘、柜上的电器元件无损坏。
3） 10kV 高压开关柜的电器元件型号符合设计图纸的要求。
4） 10kV 高压开关柜按照装箱单核对备品备件齐全。
d） 10kV 高压开关柜的安装：1）依据电器安装图，核对主进线柜与进线套管位置相对应，并将进线柜定位，柜体找正应符合：垂直误差小于 m，最大误差小于 3mm；侧面垂直误差小于 2mm。
2）进线柜定位后，将柜体与基础型钢固定牢固（不许焊接）。
3）相对排列的柜以跨越母线柜为准，进行对面柜体的就位，保证两柜相对应，其左右偏差小于 2mm。
4）其他柜依次按顺序稳装并用螺栓连接紧固，其质量要求应符合：垂直度小于m；水平偏差：相邻两盘顶部小于 2mm，成列盘顶部小于 5mm；盘间不平偏差：相邻两盘边小于 1mm，成列盘面小于 5mm；盘间接缝小于 2mm。
5）整体安装后各尺寸符合规范规程要求，将柜体与基础槽钢固定牢固。
6）柜内接地母线与接地网可靠连接，接地材料规格不小于设计规定，每段柜接地引下线不少于两点。
e）手车式开关柜的安装：1）“五防”装置齐全、符合相应逻辑关系，“五防”装置动作灵活可靠。
2）手车推拉灵活轻便，无卡阻、碰撞现象，相同型号的手车应能互换。
