LPT-CNC-B并口接口板使用手册

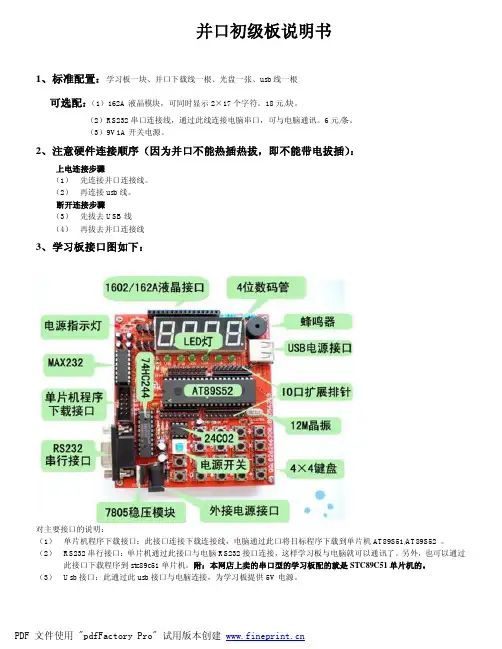

并口初级板说明书1、标准配置：学习板一块、并口下载线一根、光盘一张、usb线一根可选配：（1）162A液晶模块，可同时显示2×17个字符。

18元/块。

（2）RS232串口连接线，通过此线连接电脑串口，可与电脑通讯。

6元/条。

（3）9V1A开关电源。

2、注意硬件连接顺序（因为并口不能热插热拔，即不能带电拔插）：上电连接步骤（1）先连接并口连接线。

（2）再连接usb线。

断开连接步骤（3）先拔去USB线（4）再拔去并口连接线3、学习板接口图如下：对主要接口的说明：（1）单片机程序下载接口：此接口连接下载连接线，电脑通过此口将目标程序下载到单片机A T89S51/A T89S52 。

（2）RS232串行接口：单片机通过此接口与电脑RS232接口连接，这样学习板与电脑就可以通讯了。

另外，也可以通过此接口下载程序到stc89c51单片机。

附：本网店上卖的串口型的学习板配的就是STC89C51单片机的。

（3）Usb接口：此通过此usb接口与电脑连接，为学习板提供5V电源。

（4）外接电源接口：如果想要学习板不连接电脑而独立工作，就要通过这个接口给学习板供电了。

（5）液晶接口：如果您选配了液晶模块，把液晶插上去就可以用了。

4、硬件连接图：5、通过此学习板可以学习：单片机io口控制、定时器计数器、外部中断、串口通讯、独立键盘、扫描键盘、数码管显示、iic总线读写等6、随光盘配备了18个例子程序，程序用c语言编写。

每个程序都有一定的代表性。

用medwin或KEIL软件打开程序，在程序的头部会看到这个程序的功能说明。

7、程序下载软件安装：（1）安装并口下载软件：打开光盘“【精创科技】51学习板资料\软件\并口下载软件\SLISP下载软件”文件夹，运行“SLISP_V1520_PNP.exe”文件，运行界面如下：（2）选择“我同意该许可协议的条款”点击“下一步”按钮：（3）点击“下一步”（4）点击“下一步”（5）点击“下一步”（6）点击“下一步”（7）点击“完成”，软件安装完毕。

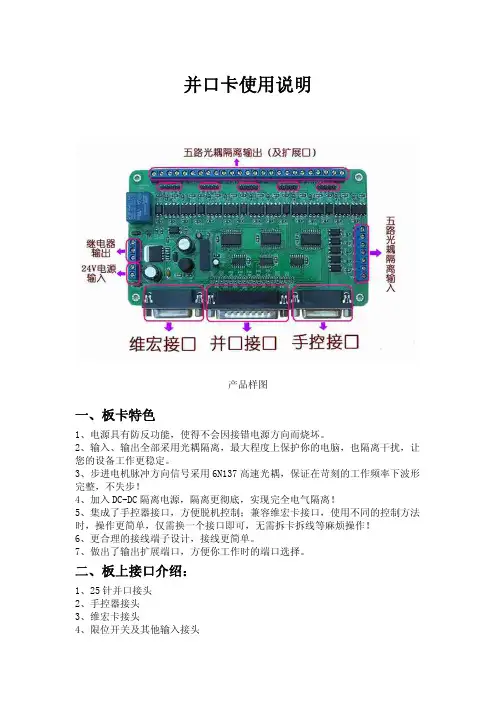

并口卡使用说明产品样图一、板卡特色1、电源具有防反功能，使得不会因接错电源方向而烧坏。

2、输入、输出全部采用光耦隔离，最大程度上保护你的电脑，也隔离干扰，让您的设备工作更稳定。

3、步进电机脉冲方向信号采用6N137高速光耦，保证在苛刻的工作频率下波形完整，不失步！4、加入DC-DC隔离电源，隔离更彻底，实现完全电气隔离！5、集成了手控器接口，方便脱机控制；兼容维宏卡接口，使用不同的控制方法时，操作更简单，仅需换一个接口即可，无需拆卡拆线等麻烦操作！6、更合理的接线端子设计，接线更简单。

7、做出了输出扩展端口，方便你工作时的端口选择。

二、板上接口介绍：1、25针并口接头2、手控器接头3、维宏卡接头4、限位开关及其他输入接头5、五路步进电机输出接头6、主轴继电器输出接头7、24V电源接头三、详细接线介绍：1、并口卡与驱动连线：可以采用共阴或共阳接法，配合我们的步进电机驱动器，接线方法可参照我们的步进电机驱动器接线方法，5路相同：（1）共阳极接法：分别将驱动CP+，U/D+，EN+连接到并口卡的5V电源上（V-X），驱动CP-接并口卡CP，驱动DIR-接并口卡DIR,EN-接并口卡EN。

（2）共阴极接法：分别将驱动CP-，U/D-，EN-连接到并口卡的5V电源地上（GND），驱动CP+接并口卡CP，驱动DIR+接并口卡DIR,EN+接并口卡EN。

注：EN端可不接，EN有效时电机转子处于自由状态（脱机状态），这时可以手动转动电机转轴，做适合您的调节。

手动调节完成后，再将EN设为无效状态，以继续自动控制。

2、五路输入端接法：用户可外接限位开关，急停信号等！需外接电源，将开关接在电源地与输入点之间，开关按下或限位开关触发，将输入信号与地导通，内部触发接收到的输入信号，并通过并口传至电脑。

内部连线图3、继电器输出接线方法：板卡将继电器的公共COM端与常开常闭端都引出，用户可根据自己需要接入！4、控制接口：本板卡集成了手控设备，PC并口设备，维宏运动控制卡三种接入，接头分别是15针并口母头（手控、维宏），25并口公头（电脑MACH软件）。

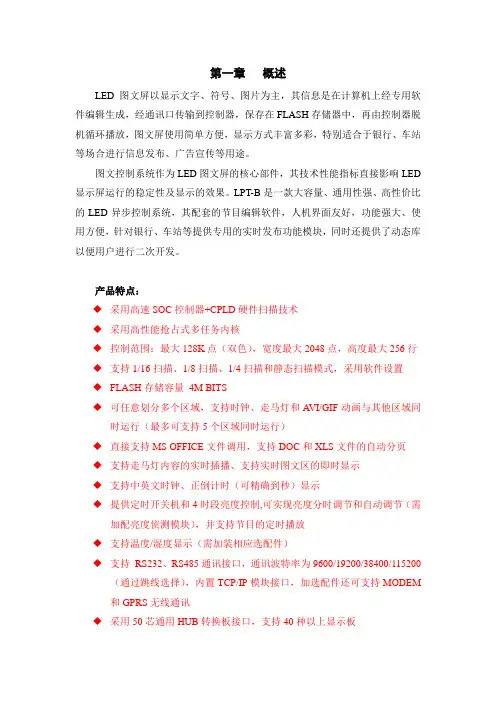

第一章概述LED图文屏以显示文字、符号、图片为主，其信息是在计算机上经专用软件编辑生成，经通讯口传输到控制器，保存在FLASH存储器中，再由控制器脱机循环播放，图文屏使用简单方便，显示方式丰富多彩，特别适合于银行、车站等场合进行信息发布、广告宣传等用途。

图文控制系统作为LED图文屏的核心部件，其技术性能指标直接影响LED 显示屏运行的稳定性及显示的效果。

LPT-B是一款大容量、通用性强、高性价比的LED异步控制系统，其配套的节目编辑软件，人机界面友好，功能强大、使用方便，针对银行、车站等提供专用的实时发布功能模块，同时还提供了动态库以便用户进行二次开发。

产品特点：◆采用高速SOC控制器+CPLD硬件扫描技术◆采用高性能抢占式多任务内核◆控制范围：最大128K点（双色），宽度最大2048点，高度最大256行◆支持1/16扫描、1/8扫描、1/4扫描和静态扫描模式，采用软件设置◆FLASH存储容量4M BITS◆可任意划分多个区域，支持时钟、走马灯和A VI/GIF动画与其他区域同时运行（最多可支持5个区域同时运行）◆直接支持MS OFFICE文件调用，支持DOC和XLS文件的自动分页◆支持走马灯内容的实时插播、支持实时图文区的即时显示◆支持中英文时钟、正倒计时（可精确到秒）显示◆提供定时开关机和4时段亮度控制,可实现亮度分时调节和自动调节（需加配亮度侦测模块），并支持节目的定时播放◆支持温度/湿度显示（需加装相应选配件）◆支持RS232、RS485通讯接口，通讯波特率为9600/19200/38400/115200（通过跳线选择），内置TCP/IP模块接口，加选配件还可支持MODEM和GPRS无线通讯◆采用50芯通用HUB转换板接口，支持40种以上显示板第二章软件的安装和运行运行TW_SETUP.EXE，把节目编辑软件安装到目标计算机中运行LPTW.EXE,出现下面的界面：●主工具栏：这里是对应一些常用菜单操作的快捷按钮；●显示屏管理和节目管理列表面板：如果屏体列表选择为“全部显示屏”，这里就列出当前全部的显示屏的名称，选中某个项，点右键就可以下拉出菜单，对屏进行增/删/设置等操作；如果双击列表中某个屏，就可以调入对应的节目；●预览区：显示当前节目页的预览；●属性面板：对应左边面板选中项，设定不同的参数；第三章系统参数的设置在显示屏管理列表面板中选中某个屏，点主菜单里[设置] [设置LED屏参数]，输入密码（缺省为888），则调出[节点属性设置]窗口：节点名称：输入显示屏的名称，每个屏可以定义自己的名称，名称将出现在显示屏管理列表面板中；通讯模式：可以选择“串口通讯”或“网络通讯”，如果选了“串口通讯”，则可在下面的“串行通讯设置”里选择串口号（COM1-COM8），波特率（9600/19200/38400/115200）；如果选了“网络通讯”，则可在右下面的“网络通讯设置”里设置IP地址和端口；地址：每个控制器通过拨动开关设置一个独立的地址，这里须填上对应地址ID（一般显示屏开机时自动显示自己的ID号）；显示属性：在控制组件中选择对应的控制器的型号，显示屏类型，显示宽度/高度，扫描方式（1/16—静态扫描），还可以设置红绿颠倒、数据反相等属性；设置完毕，就可以点[加载]把设置传送到控制器。
