光电报警系统设计一、实验目的1、练习自拟简单的光电报警系统设计实验；2、对影响光电探测性能的各种参数进行探讨，以求最大限度地发挥系统的探测能力。
二、实验内容自拟简单的红外光电报警系统。
三、实验仪器1、红外发射二极管 BT401 1只2、光敏二极管 2CU2B 1只3、光电报警系统设计模块 1套4、连接导线 60 根5、直流稳压电源 1个四、实验原理光电报警系统是一种重要的监视系统，目前其种类已经日益增多。
有对飞机、导弹等军事目标入侵进行的报警系统，也有对机场、重要设施或危禁区域防范进行报警的系统。
一般说来，被动报警系统的保密性好，但是设备比较复杂；而主动报警系统可以利用特定的调制编码规律，达到一定的保密效果，设备比较简单。
本实验半自拟一个简单的主动报警系统，由图1所示的四个部分组成。
图1发射系统包括调制电源和红外发射二极管，发射红外调制光。
在发射系统和接收系统之间有红外光束警戒线，当警戒线被阻挡时，接收系统发出指示信号，此信号经放大，驱动报警电路发出报警信号。
下面对各部分电路各举一个简单的例子。
1、发射系统：用NE555定时器构成占空比可调的多谐振荡器作调制电源，BT401作为红外发射管。
NE555内部结构原理如下图（2）所示：若不用5脚时，当2脚外加电压小于31V c （电源电压）时，比较器2翻转，导致RS 触发器翻转，管脚3输出高电平。
同时晶体管Q 截止，使脚7内部开路。
当6脚外加电压高于32V c 时，比较器1翻转，导致RS 触发器翻回，管脚3输出低电平。
同时晶体管Q 导通，使脚7内部近似接地。
若管脚5外加比较电压，则NE555在外加比较电压下工作。
比较器1或比较器2的翻转阈电平由管脚5外加比较电压在电阻R 上的分压决定。
图（3）给出了由NE555构成占空比可调的多谐振荡器的参考电路。
图 2图3电容器C1由电源电压V cc 通过R2、D 充电，A 点电压按指数规律上升，由于二极管D 的作用，电流不经过R1，因此其充电时间常数为R 2C 1。
内容简介光电信息技术以其极快的响应速度、极宽的频宽、极大的信息容量以及极高的信息效率和分辩率推动着现代信息技术的发展，从而使光电信息产业在市场的份额逐年增加。
在技术发达国家，与光电信息技术相关产业的产值已占国民经济总产值的一半以上，从业人员逐年增多，竞争也越来越强烈。
为适应形势的发展需求，不少高等学校相继增开设了光电信息类专业或院系，以改变光电信息类人才短缺的现实。
基于这样的形势，我司为满足所有学校新增光电信息专业的教学需求，在参考了《光电技术与实验》（北京理工大学出版）、《光电技术》（浙江大学出版）等教材后开发出本套适用于《光电技术》课程的实验仪器设备，来提高我国光电信息人才的实际应用能力。
本实验系统与理论紧密结合，注重实用，可作为测控技术与仪器、物理电子技术、仪器仪表、自动控制、精密仪器及办公自动化等专业本科生、研究生和有关科技人员课堂实验和研究。
因时间仓促，书中有不当之处，殷切希望广大老师给予批评指正！目录实验一 LD/LED的P-I-V特性曲线测试......................... - 4 -实验二光电探测原理实验 ................................... - 13 -光电探测原理实验仪说明 (13)实验指南 (15)实验（一）光照度测试实验 (15)实验（二）光敏电阻特性测试实验单元 (18)实验（三）光电二极管特性测试实验单元 (24)实验（四）光电三极管特性测试实验单元 (32)实验（五）光电池特性测试实验单元 (37)实验三光电探测器直流特性测试............................. - 44 -实验四光纤端面处理、耦合及熔接........................... - 48 -实验五光纤衰减系数的测试 ................................ - 54 -实验六光电倍增管特性参数的测试........................... - 58 -实验七 CCD原理及应用实验................................. - 63 -实验（一）CCD驱动测试实验.. (64)实验（二）CCD特性测试实验 (70)实验（三）CCD输出信号的二值化处理实验 (72)实验（四）线阵CCD的AD数据采集 (73)实验（五）线阵CCD软件二值化及物体宽度的测量 (75)实验八电光调制 .......................................... - 78 -实验九红外光电检测创新实验平台........................... - 84 -实验（一）主动式光电报警系统实验 (85)实验（二）被动式光电报警系统实验 (91)实验（三）锁相环实验 (93)实验（四）主动式光电报警系统电路搭建实验 (96)实验（五）被动式光电报警系统电路搭建实验 (102)实验（六）锁相环电路搭建实验 (105)实验十光电定向实验 ...................................... - 108 -实验十一偏振光原理及应用实验............................. - 119 -实验（一）偏振光的产生与鉴别.. (120)实验（二）椭圆偏振光和圆偏振光 (123)实验（三）测量布儒斯特角 (128)光电技术原理 ......................................... - 130 -ZY-YSLD3125型LD激光二极管. (131)ZY-YSLED3215型LED发光二极管 (133)ZY-LDT-5412型LD/LED温控器 (135)ZY-GY-7A型亮度可调卤素灯 (136)ZY-WDX型棱镜单色仪 (137)ZY-WGD-3型组合式多功能光栅光谱仪 (147)ZY-CJQ型积分球 (148)ZY-AV33012型光纤切割刀 (150)ZY-AV6491E型光纤熔接机 (153)ZY-CFS-2型光纤剥皮钳 (157)ZY-AD/B-FC型裸纤转接器 (158)ZY-GT111/112型四象限光电探测器 (159)ZY606型LD/LED电流源 (160)ZY-931A型光电倍增管 (163)ZY12208C型电光调制器 (165)实验一 LD/LED 的P-I-V 特性曲线测试一、实验目的1、通过测量LD 半导体激光器阈值电流、LED 发光二极管和LD 半导体激光器的输出功率－电流（P-I ）特性曲线和电压－电流（V-I ）特性曲线，计算阈值电流（Ith ）和外微分量子效率，从而对LED 发光二极管和LD 半导体激光器工作特性有个基本了解。
光电技术实验实验报告目录一、光源与光辐射度参数的测量（必做） (3)二、PWM调光控实验 (5)三、LED色温控制实验 (8)四、光敏电阻伏安特性实验 (11)五、线阵CCD驱动电路及特性测试（必做） (13)六、相关器的研究及其主要参数的测量（必做） (15)七、多点信号平均器（必做） (19)八、考试内容 (23)实验一 光源与光度辐射度参数的测量一、实验目的1.熟悉进行光电实验过程中所用数字仪表使用方法2.了解LED 发光二极管3.研究影响LED 光照度的参数二、实验仪器光电综合实验平台主机系统 1 台、发白光的 LED 平行光源（远心照明光源）及其夹持装置各 1 个三、实验原理(1)LED 发光原理：LED 发光二极管为 PN 结在正向偏置下发光的特性。
有些材料构成的 PN 结在正向电场的作用下，电子与空穴在扩散过程中要产生复合。
复合过程中电子从高能级的“导带”跌落至低能级的“价带”， 电子在跌落过程中若以辐射的形式释放出多余的能量，则将产生发光或发辐射的现象。
并且，可以通过控制电流来控制（或调整）发光二极管的亮度，即可以通过改变发光管的电流改变投射到探测器表面上的照度，这就是 LED 光源具有的易调整性。
(2)光度参数与辐射度参数：光源发出的光或物体反射光的能量计算通常是用“通量”、“强度”、“出射度”和“亮度”等参数，而对于探测器而言，常用“照度”参数。
辐照度或光照度均为单位探测器表面所接收的辐射通量或光通量。
即)/(2m W SeEe φ=或 )(lx SvEv φ=式中S 为探测器面积。
(3)点光源照度与发光强度的关系：各向同性的点光源发出的光所产生的照度与发光强度 I v 成正比，与方向角的余弦（COS φ）成正比，与距离光源的距离平方(l^2)成反比，即)(cos 2lx lIv Ev φ=四、实验内容(1)安装LED 发光装置与照度探测器装置，并在电路中接入电流表、限流电阻和可调电阻测量发光LED 的电流。
光电检测技术实验指导主编：王庆有天津市耀辉光电技术有限公司目录实验一夫琅和费衍射实验 (1)一、实验目的： (1)二、实验内容： (1)三、实验所用仪器设备： (1)四、实验原理： (1)五、实验步骤： (3)六.关机与结束： (4)七.思考题： (4)实验二光电调制与解调技术实验 (5)一、实验目的： (5)二、实验内容： (5)三、实验所用仪器设备： (5)四、实验原理： (5)五、实验步骤： (6)六、实验报告： (8)七、思考题： (8)实验三用线阵CCD测量物体尺寸 (9)一、实验目的 (9)二、实验准备内容 (9)三、实验所需仪器设备 (9)四、实验步骤 (9)五、实验总结 (11)实验四用线阵CCD测量物体的振动 (12)一、实验目的 (12)二、实验准备内容 (12)三、实验所需仪器设备 (12)四、用线阵CCD测量物体振动的原理 (12)五、实验内容及步骤 (13)六、实验总结 (14)实验五面阵CCD用于物体外形尺寸测量实验 (15)一、实验目的 (15)二、实验准备内容 (15)三、实验所需仪器设备 (15)四、实验内容及步骤 (15)五、实验总结 (18)实验六面阵CCD用于颜色识别 (19)一、实验目的与意义 (19)二、实验所需仪器设备 (19)三、实验准备 (19)四、实验内容及步骤 (20)五、实验总结 (21)实验七图像信息的点运算实验 (22)一、实验目的与意义 (22)二、实验所需仪器设备 (22)三、实验准备内容 (22)四、实验内容及步骤 (22)五、实验总结 (26)实验八图像的几何变换实验 (27)一、实验目的与意义 (27)二、实验所需仪器设备 (27)三、实验准备内容 (27)四、实验内容及步骤 (27)五、实验总结 (31)实验九光栅与莫尔条纹实验 (32)一、实验目的： (32)二、实验内容： (32)三、实验仪器： (32)四、实验原理： (32)五、实验步骤： (33)六、实验报告： (34)实验一夫琅和费衍射实验一、实验目的：通过对典型衍射的实验，充分认识光的波动学说，进一步加强对光的波粒二象性的理解，为今后学习、掌握光的衍射现象提供感性认识；也为利用衍射现象进行各种光电测量奠定基础。
光电检测技术实验报告班级：08050642学号：**********姓名：***实验一线阵CCD原理及驱动实验一、实验目的1、掌握本实验仪的基本操作和功能。
2、掌握用双踪迹示波器观测二相线阵CCD驱动脉冲的频率、幅度、周期和各路驱动脉冲之间的相位关系等的测量方法。
3、通过对典型线阵CCD驱动脉冲的时序和相位关系观测，掌握二相线阵CCD的基本工作原理，尤其是复位脉冲CCD输出电路中的作用；转移脉冲与驱动脉冲间的相位关系，掌握电荷转移的过程。
二、实验前准备内容1、学习线阵CCD的基本工作原理（参考《图像传感器应用技术》教材），阅读双踪迹示波器的使用说明书。
2、学习TCD2252D线阵CCD基本工作原理与驱动波形图（参考附录）。
3、掌握双踪迹示波器的基本操作方法，尤其是它的同步、幅度、频率、时间与相位的测量方法。
4、根据线阵CCD的基本工作原理，观测转移脉冲SH与F1（CR1）、F2（CR2）的相位关系，理解线阵CCD的并行转移过程。
观测F1与F2及F1与CP、SP、RS间的相位关系，理解线阵CCD的串行传输过程和复位脉冲RS的作用。
5、测量CCD在不同驱动频率的情况下的F1与F2、F1、RS的周期与频率值，以及它的行周期（FC）值。
三、实验所需仪器设备1、双踪迹同步示波器（带宽50MHz以上）一台。
2、彩色线阵CCD多功能实验仪YHLCCD－IV一台。
四、实验内容及步骤1．实验预备（1）首先将示波器地线与实验仪上的地线连接良好，并确认示波器和实验仪的电源插头均已插入交流220V的电源插座上；（2）取出双踪迹同步示波器，将电源线插入交流220V的电源插座上，测试笔（或称探头）分别接入测试输入端口；打开示波器的电源开关，选择自动测试方式，调整显示屏上出现的扫描线处于便于观察的位置；（3）将示波器的两个测试笔分别接到示波器的标准输出信号输入端子上进行校准；（4）打开YHLCCD－IV的电源开关，观察仪器面板显示窗口，数字闪烁表示仪器初始化，闪烁结束后显示为“00 0”字样，前两位数表示积分时间档次值，末位数表示CCD的驱动频率档位值。
实验2.5 光电二极管的特性参数及其测量1. 实验目的：硅光电二极管是最基本的光生伏特器件，掌握了光电二极管的基本特性参数及其测量方法对学习其他光伏器件十分有利。
通过该实验，要熟悉光电二极管的光电灵敏度、时间响应、光谱响应等特性。
2. 实验仪器：① GDS-Ⅲ型光电综合实验平台1台； ② LED 光源1个； ③ 光电二极管1只；④ 通用光电器件实验装置2只； ⑤ 通用磁性表座2只； ⑥ 光电器件支杆2只； ⑦ 连接线20条；⑧ 40MHz 示波器探头2条；3. 基本原理：光电二极管是典型的光生伏特器件，它只有一个PN 结。
参考“光电技术”第3章3.1节的内容，光电二极管的全电流方程为I =⎪⎭⎫ ⎝⎛-1kT qUD e I λαλη,e )1(Φe hcq d --- （2.5-1） 式中前一项称为扩散电流，也称为暗电流，用I d 表示；后一项为光生电流，常用I P 表示。
显然，扩散电流I d 与加在光电二极管上的偏置电压U 有关，当U =0时，扩散电流为0。
扩散电流I d 与偏置电压U 的关系为⎪⎭⎫ ⎝⎛-=1kT qUD d e I I （2.5-2） 式中，I D 为PN 结的反向漏电流，与材料中的杂质浓度有关；q 为电子电荷量，k 为波尔兹曼常数，T 为环境的绝对温度。
显然，式（2.5-2）描述了光电二极管的扩散电流与普通二极管没有什么区别。
而与入射辐射有关的电流I p 为 λe,p )1(Φe hcq I d αλη---= （2.5-3）式中， h 为普朗克常数，α为硅材料的吸收系数，d 为光电二极管在光行进方向上的厚度，λ为入射光的波长。
显然，对单色辐射来讲，当光电二极管确定后，上述参数均为常数。
因此，结论为光电二极管的光电流随入射辐射通量Φe ，λ线性变化，式中的负号表明光生电流的方向与扩散电流的方向相反。
图2.5-1 光电二极管偏置电路4. 实验内容：1、 光电二极管光照灵敏度的测量2、 光电二极管伏安特性的测量3、 光电二极管时间响应特性的测量5. 实验步骤：（1）搭建实验电路① 认识光电二极管从外形看，光电二极管、光电三极管和φ5“子弹头”式LED 发光二极管的外形非常相似，它们均有两个电极（管脚），且，一长一短，较长电极定义为正极，较短电极为负极。
光电技术实验指南上实验课前务必仔细阅读本实验讲义CSY —2000G 实验指南2目录前言⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯错误！未定义书签。
目录⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3第一章产品说明书⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4第二章实验指南⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6实验一光电基础知识实验⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5实验二光敏电阻实验⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 11实验三光敏二极管的特性实验⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 15实验四光敏三极管特性实验⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 19实验五光开关实验（透射式）⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 23实验六红外线光电开关⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 25实验七光电池实验⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯258实验八热释电红外传感器实验⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 30实验九光源及光调制解调实验⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 33实验十PSD 位置传感器实验⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯ 36CSY —2000G 实验指南3第一章 CSY2000G光电传感器实验仪说明CSY2000G光电传感器实验仪主要有主机箱、传感器装置、实验模板、实验桌四大部分组成（一）主机箱：供电电源 AC220V，50HZ。
额定功率 200W。
1、有实验所需的电源、压力源0-12V 连续可调直流稳压电源。
0-5V 连续可调直流稳压电源。
±15V、+12V、+5V 稳压电源。
2、显示压力源：气压量程 4-20KPa（通过调节玻璃转子流量计、旋钮、气压输出大小可调）电流表：DC20μA-20mA(量程三档切换)电压表：DC200mV-20V（量程三档切换)光功率计：1999mW光照度计：1999Lx频率/转速表：f： 0-9999Hz、 n：0-9999 r/min计时器（秒表）：9999S气压表:4-40 KPa3、温控仪：PID 位式调节仪：0-2000C（二）传感器装置光学传感器由底座，升降支架、遮光筒、滑轨等组成，可卸式活动安装各种光电器件探头，光源等。

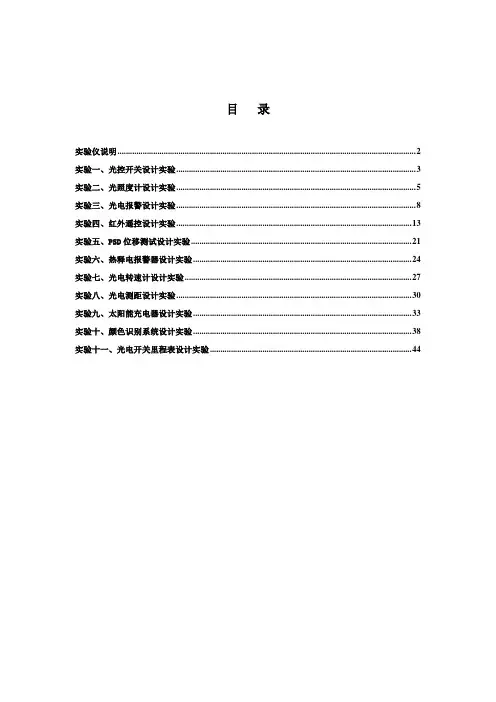

目录实验仪说明 (2)实验一、光控开关设计实验 (3)实验二、光照度计设计实验 (5)实验三、光电报警设计实验 (8)实验四、红外遥控设计实验 (13)实验五、PSD位移测试设计实验 (21)实验六、热释电报警器设计实验 (24)实验七、光电转速计设计实验 (27)实验八、光电测距设计实验 (30)实验九、太阳能充电器设计实验 (33)实验十、颜色识别系统设计实验 (38)实验十一、光电开关里程表设计实验 (44)实验仪说明一、产品介绍：光电技术是光学、电子学和计算机科学知识的高度集中，是跨学科的边缘技术。
光电技术广泛应用于工农业和家庭生活等各领域。
在这些领域中，几乎都涉及将光辐射信息转换为电信息的问题，即光辐射的检测问题。
因此光电检测技术是光电技术的核心和重要组成部分。
光电检测具有非接触、实时和高精度等特点，其技术得到迅速发展。
光电探测器可将一定的光辐射转换为电信号，然后经过信号处理，去实现某种目的。
它是光电系统的核心组成部分，其性能直接影响着光电系统的性能。
GCGDCX-B型光电技术创新实训平台针对光电器件应用设计而开发，提供多种（可选）光电器件的应用模块、设计模块、以及设计中所需要的电子元器件，并配备有各种电源接口。
学生根据所提供的实验模块进行设计，或根据所提供的实验模块进行二次开发，提高学生动手动脑能力及创新意识。
二、系统组成：整个系统分4部分：1、主机箱：主机箱主要为各设计模块提供电源供给以及模块固定。
一个主机箱可以安放六个设计模块。
2、实验模块：通过各实验模块完成各应用实验。
3、设计性实验物料：二次开发实验用。
4、导轨结构件组件：固定各种光电器件用。
实验一、光控开关设计实验一、实验目的1、了解和掌握光敏电阻光控开关应用原理2、了解和掌握光控开关电路原理二、实验容1、光敏电阻光控开关实验2、设计性实验三、实验仪器1、光电创新实验仪主机箱2、光控开关实验模块3、连接线4、万用表四、实验原理1、光敏电阻的结构与工作原理光敏电阻又称光导管，它几乎都是用半导体材料制成的光电器件。
光电技术实验指导书第一章CSY-998G光电传感器实验仪说明CSY-998G光电传感器实验仪主要有主机、传感器与器件、光源等部分组成一、主机：由大面板、小面板和顶板。
供电电源AC220V，50Hz。
额定功率200W。
1、大面板：各类实验电路2、小面板：1）各种直流稳压电源和恒流源。
0~15V连续可调直流稳压电源。
0~5V连续可调直流稳压电源。
±15V、+5V稳压电源。
AC12V 交流电源0~20mA连续可调恒流源2）显示表：电流表：DC20μA、200μA、20mA 、200mA(量程四档切换)电压表：DC200mV、2V、20V（量程三档切换）光照度计：1-1999Lx3、顶板顶板：由安装架、支架、滑轨等组成。
二、传感器与器件光敏电阻（CdS光敏电阻、额定功率：100mW、暗阻≥1MΩ、t r 20ms、t f 30ms、λp：580nm）光敏二极管（Vr：20v、I D＜0.1μA、I L：50μA、t r t f：10ns λp：880nm）光敏三极管（V CEO：50v、I D＜0.1μA、I L：5mA、t r t f：15ns λp：880nm)硅光电池（V OC：300mv、I D＜1×10-8μA、I SC：5μA、λ：300-1000nm、λp：880nm)反射式光耦（输入：I FM=20mA、V R=5V、V F=1.3V 输出：V CEO=30V、I CEO=0.1μA、V CES=0.4V=5、t r t f：5us）传输特性：C TR（%）红外热释电探头光照度计探头Y型光纤PSD位置传感器普通白炽灯普通发光二极管红外发射二极管（V R：5V、V F：1.4V、I R：10uA、P O：2mw）半导体激光器（波长：635um、功率1-3mw）三、实验仪器尺寸实验仪器台尺寸为：520×400×350（mm）。
第二章实验指导实验一光电基础知识实验一、实验目的通过实验使学生对光源，光源分光原理、光的不同波长等基本概念有具体认识。
一、实验目的1. 了解光电技术的基本原理和应用领域；2. 掌握光电传感器的使用方法和性能测试；3. 学习光电系统的设计和调试方法；4. 培养实验操作能力和分析问题的能力。
二、实验原理光电技术是利用光与物质相互作用产生电信号的一种技术。
它广泛应用于信息获取、传输、处理、显示和存储等领域。
本实验主要涉及光电传感器、光电转换器、光电控制器等基本组件，通过实验了解光电技术的原理和应用。
三、实验器材1. 光电传感器（光敏电阻、光电二极管、光电三极管等）；2. 光源（白炽灯、激光器等）；3. 光电转换器（光电耦合器、光电倍增管等）；4. 光电控制器（放大器、滤波器、整形器等）；5. 测量仪器（示波器、万用表等）；6. 实验平台（实验桌、支架等）。
四、实验步骤1. 光电传感器性能测试（1）将光电传感器分别接入光敏电阻、光电二极管、光电三极管等；（2）调整光源强度，观察传感器输出信号的变化；（3）记录不同光源强度下传感器的输出信号，分析其特性。
2. 光电转换器性能测试（1）将光电转换器接入光电耦合器、光电倍增管等；（2）调整光源强度，观察光电转换器的输出信号；（3）记录不同光源强度下光电转换器的输出信号，分析其特性。
3. 光电控制器性能测试（1）将光电控制器接入放大器、滤波器、整形器等；（2）调整输入信号，观察光电控制器的输出信号；（3）记录不同输入信号下光电控制器的输出信号，分析其特性。
4. 光电系统设计（1）根据实验需求，设计光电系统方案；（2）选择合适的传感器、转换器和控制器；（3）搭建实验平台，进行系统调试；（4）测试系统性能，验证设计方案。
五、实验结果与分析1. 光电传感器性能测试结果通过实验，我们得到了不同光电传感器在不同光源强度下的输出信号。
结果表明，光敏电阻、光电二极管、光电三极管等传感器具有不同的响应速度和灵敏度。
在实际应用中，应根据需求选择合适的传感器。
2. 光电转换器性能测试结果实验结果显示，光电耦合器和光电倍增管等转换器在提高信号传输距离和放大信号方面具有显著效果。
《光电技术》课程实验说明课程实验计划进行四次第一次：实验一第二次：实验二第三次：实验三、四第四次：实验五、六其中第一次、第二次实验需要同学自己进行实际测量；第三次、第四次实验属于演示实验。
实验一光电探测原理实验一、实验目的1、了解光照度基本知识、光照度测量基本原理，学会光照度的测量方法。
2、了解光电二极管和光电池的工作原理和使用方法3、掌握光电二极管和光电池的光照特性及其测试方法4、理解光电二极管和光电池的的伏安特性并掌握其测试方法二、实验仪器1、光电探测原理实验箱2、光照度计3、光电二极管和光电池4、光源三、实验原理1、光照度基本知识（1）光照度是光度计量的主要参数之一，而光度计量是光学计量最基本的部分。
光度量是限于人眼能够见到的一部分辐射量，是通过人眼的视觉效果去衡量的，人眼的视觉效果对各种波长是不同的，通常用V（λ）表示，定义为人眼视觉函数或光谱光视效率。
因此，光照度不是一个纯粹的物理量，而是一个与人眼视觉有关的生理、心理物理量。
光照度是单位面积上接收的光通量，因而可以导出：由一个发光强度I的点光源，在相距L处的平面上产生的光照度与这个光源的发光强度成正比，与距离的平方成反比，即：2EI/L式中：E——光照度，单位为Lx；I——光源发光强度，单位为cd；L——距离，单位为m。
（2）光照度计的结构光照度计是用来测量照度的仪器，它的结构原理如图1.1。
图1光照度计结构图图中D为光探测器，图1.2为典型的硅光探测器的相对光谱响应曲线；C为余弦校正器，在光照度测量中，被测面上的光不可能都来自垂直方向，因此照度计必须进行余弦修正，使光探测器不同角度上的光度响应满足余弦关系。
余弦校正器使用的是一种漫透射材料，当入射光不论以什么角度射在漫透射材料上时，光探测器接收到的始终是漫射光。
余弦校正器的透光性要好；F为V（λ）校正器，在光照度测量中，除了希望光探测器有较高的灵敏度、较低的噪声、较宽的线性范围和较快的响应时间等外，还要求相对光谱响应符合视觉函数V （λ），而通常光探测器的光谱响应度与之相差甚远，因此需要进行V（λ）匹配。
第2 章光电技术实验实验2.1 光源与光度辐射度参数的测量1. 实验目的通过用棱镜、光栅等器件对发白光的LED（发光二极管）发出的光进行分光的测量和对光电综合实验平台上所用光源发出光进行照度测量的实验。
学习光本性的基本常识，巩固“光电技术”教科书中第一章关于光的度量内容，并掌握光电综合实验平台所用光源的发光特性；通过对光源照度的调节与测量，熟悉进行光电实验过程中所用数字仪表使用方法，为后面实验做技术准备。
2. 实验仪器①光电综合实验平台主机系统1 台；②60°分光棱镜及其夹持装置各1 个；③焦距f =50mm 的透镜及其支架1 只；④1200 条线/mm 光栅及其夹持装置各1 个；⑤发白光的LED 平行光源（远心照明光源）及其夹持装置各1 个；⑥可调狭缝及其夹持装置各1 个；⑦像屏及其夹持装置各1 个；⑧磁性表座4 个；3. 实验原理白光是各种颜色（波长或频率）的光谱能量积分形成的复合光。
而棱镜，特别是三棱镜具有将白光分解成各种颜色单色光的特性。
测量各种波长单色光的照度等参数对光本质的认识将更进一步。
在实际应用技术中常用到单色光源所具有的特性提高非接触测量与控制的精确度，各种光电器件对不同波长的光有不同的响应，光电器件光谱响应特性的测量也离不开单色光源。
因此，掌握光源参数的测量方法和分光方法对今后学习光电技术是非常重要的。
首先讨论棱镜及其分光原理。
2）LED的发光原理光电技术中的光源已经逐渐被LED 发光二极管光源所替代。
LED 发光二极管为PN 结在正向偏置下发光的特性。
有些材料构成的PN 结在正向电场的作用下，电子与空穴在扩散过程中要产生复合。
复合过程中电子从高能级的“导带”跌落至低能级的“价带”，电子在跌落过程中若以辐射的形式释放出多余的能量，则将产生发光或发辐射的现象。
目前，已有发各种“单色”光谱的发光二极管（LED）。
若在发蓝光的发光二极管上涂荧光物质，由于蓝光LED 的光谱能量很强，荧光物质将其转换成含有各种光谱成分的光谱集合，表现为发出复合波长的“白光”。
一、实验目的1. 理解光电效应的基本原理和规律。
2. 掌握光电探测器的性能参数测量方法。
3. 学习光电技术在实际应用中的具体应用。
二、实验原理光电效应是指光照射到金属表面时，金属表面会发射出电子的现象。
根据爱因斯坦的光电效应方程，光子的能量与电子的动能之间存在以下关系：E = hν = Ek + W其中，E为光子的能量，h为普朗克常数，ν为光的频率，Ek为电子的动能，W为金属的逸出功。
光电探测器是一种将光信号转换为电信号的装置，常用的光电探测器有光电二极管、光电三极管、光电倍增管等。
本实验主要研究光电二极管的性能参数。
三、实验仪器与设备1. 光电效应实验装置：包括光电管、光源、放大器、示波器等。
2. 光电探测器性能参数测试仪：用于测量光电二极管的暗电流、饱和电流、光电流、响应时间等参数。
3. 电源：提供实验所需的电压。
四、实验步骤1. 光电效应实验：（1）将光电管接入实验装置，调整光源的电压和电流，使光电管正常工作。
（2）打开示波器，观察光电管在不同电压下的伏安特性曲线。
（3）改变光源的频率，观察光电效应的规律。
2. 光电探测器性能参数测试：（1）将光电二极管接入性能参数测试仪，调整测试仪的电压和电流，使光电二极管正常工作。
（2）测量光电二极管的暗电流、饱和电流、光电流、响应时间等参数。
五、实验结果与分析1. 光电效应实验结果：（1）伏安特性曲线：随着电压的增加，光电管的电流逐渐增大，当电压达到一定值时，电流达到饱和。
（2）光电效应规律：光电效应的电流与光强成正比，与光的频率有关，当光的频率低于截止频率时，光电效应不发生。
2. 光电探测器性能参数测试结果：（1）暗电流：在无光照条件下，光电二极管的电流为暗电流，其大小反映了光电二极管的漏电流。
（2）饱和电流：当光强增加时，光电二极管的电流逐渐增大，当电流达到饱和时，光强的增加对电流的影响不再明显。
（3）光电流：光电二极管的光电流与光强成正比，其比例系数称为光电流灵敏度。

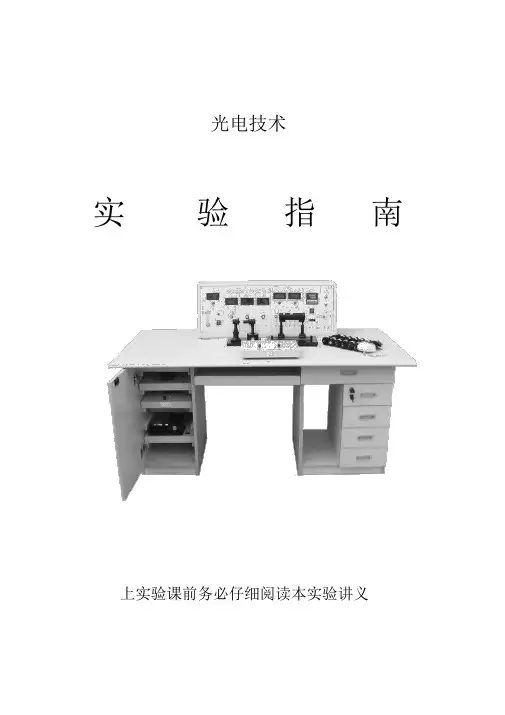

光电技术实验指南上实验课前务必仔细阅读本实验讲义目录前言……………………………………………………………………………………………错误!未定义书签。
目录 (3)第一章产品说明书 (4)第二章实验指南 (6)实验一光电基础知识实验 (5)实验二光敏电阻实验 (11)实验三光敏二极管的特性实验 (15)实验四光敏三极管特性实验 (19)实验五光开关实验（透射式） (23)实验六红外线光电开关 (25)实验七光电池实验 (258)实验八热释电红外传感器实验 (30)实验九光源及光调制解调实验 (33)实验十 PSD位置传感器实验 (36)第一章CSY2000G光电传感器实验仪说明CSY2000G光电传感器实验仪主要有主机箱、传感器装置、实验模板、实验桌四大部分组成（一）主机箱：供电电源AC220V，50HZ。
额定功率200W。
1、有实验所需的电源、压力源0-12V连续可调直流稳压电源。
0-5V连续可调直流稳压电源。
±15V、+12V、+5V稳压电源。
2、显示压力源：气压量程4-20KPa（通过调节玻璃转子流量计、旋钮、气压输出大小可调）电流表：DC20μA-20mA(量程三档切换)电压表：DC200mV-20V（量程三档切换)光功率计：1999mW光照度计：1999Lx频率/转速表：f：0-9999Hz、n：0-9999 r/min计时器（秒表）：9999S气压表:4-40 KPa3、温控仪：PID位式调节仪：0-2000C（二）传感器装置光学传感器由底座，升降支架、遮光筒、滑轨等组成，可卸式活动安装各种光电器件探头，光源等。
1、光敏器件及传感器光敏电阻光敏二极管光敏三极管红外光敏二极管（光接受）硅光电池反射式光耦（红外发射与红外光敏三极管组合）红外线热释电探头光照度计探头光功率计探头2、传感器光纤传感器、（位移、压力、温度）PSD位置传感器线阵CCD测径系统（可选）光栅位移传感器（可选）3、光源普通白炽灯、普通发光二极管、红外发射管、半导体激光管、各种滤色镜。
（三）实验模板光电器件实验（一）模板光电器件实验（二）模板光电器件实验（光开关）模板光电器件实验（光调制）模板光电传感器转速测量实验模板光纤传感器实验模板PSD传感器实验模板温度传感器（四）实验桌放置主机箱、实验模板、各种实验器件实验台尺寸为：1600×800×740（mm）第二章实验指南实验一光电基础知识实验实验目的通过实验使学生对光源分光原理，辐射量与光度量、光的不同波长等基本概念有具体的认识。
第一部分光源和光波长实验一、实验原理：以电磁波形式或粒子（光子）形成传输的能量，它们可以用光学条件反射、成像或色散，这样能量传输及其传播过程称为光辐射。
为了对光辐射进行定量描述，存在着辐射单位和光度单位两套不同的体系，下表是常用的辐射度量和光度量之间的对应关系。
表（一）、常用辐射度量和光度量之间的对应关系在光度单位中，发光强度是基本单位，定义为一个光源发出频率为540×1012 HZ的单色辐射。
若在一给定方向上的辐射光度为1/683 （W/Sŗ），则该光源在该方向上的的发光强度为1 cd（坎德拉）。
本实验中备有普通光源和激光光源两种，普通光源（探炽灯）的光谱为连续光谱。
利用滤色片或色片或通过分光镜后，可以提供红橙黄绿青蓝紫多种波长的光辐射。
激光光源是半导体激光器，发射的激光波长630-680纳米。
激光颜色为红色。
三棱镜的分光原理:三棱镜的分光作用原理基于以下几点：（1）、三棱镜表面对光线的折射作用。
三棱镜对不同波长的各色光具有不同的折射率。
因此当三棱镜中入射的光（白光为各种不同波长的复合光，从波长为400纳米（m m）紫光至760纳米的红光）则三棱镜对不同色光具有不同折射率。
各色光经折射后的折射角将不同。
因此通过三棱镜出射时，各色光的偏角也随之不同。
所以，白光经过三棱镜折射以后将分解成各种色光并呈现出一片按序排列的颜色。
这种现象称为光的色散。
（2）、图1-1画出了三棱镜表面产生折射的情况。
如入射光（某一单色光）经三棱镜AB进入玻璃介质后，光线产生一偏角δ1该光束在B面出射时，又产生一偏角δ2光线经二次折射后入射光与出射光产生的偏角δ0 =δ1+δ2对三棱镜两个折射面AB导出折射定律为：SinI1=nSinI1’SinI2’=nSinI2利用两式相减，并根据α= I1’-I2，δ=δ1+δ2= I1-I2’+ I2- I2’经过具体运算得Sin1/2(α+δ)=n-Sinα/2*Cos(I1’+I2)/Cos1/2(I1+I2’)由式可见，光线经棱镜折射后，产生的偏角是光线入射角I1。
棱镜折射角α和折射率n的函数，对于给定的三棱镜α和n为定值，因此随I1 而变。
图1-2表示的光通过三棱镜时的色散现象，由于介质的折射率随波长的的变短而增大，尤其是短波部分，折射率增加的更快。
由图1-2可知红色的波长长，折射率小，产生较小的偏角，而紫色的波长短，折射率大，产生的偏角也大，这样的光经三棱镜折射后，形成一条按红、橙、黄、绿、青、蓝、紫顺序的连续光谱，本实验用于演示这一现象。
利用滤色片也可以从白光中获取单色光，常用滤色片有二类，一类是塑料片，它只能透射某一波长的光，而对其它波长具有吸收作用，对玻璃滤光片，玻璃片上镀某种颜色（例如红色）的薄膜，它利用光的频率效应。
则它对红色的光是干涉相长。
对其它颜色的光则干涉相消。
衡量滤色质量优劣的是色纯度。
2、实验器材：CSY—2000G主机箱、普通光源、分光装置（三棱镜）、半导体激光器、滤色片、光照度计及探头。
3、实验步骤：（1）根据图1-3将普通光源插进安装架上，把光源的两个插孔分别连接到主机箱的“0~12V”可调电压源上，调节“0~12V”的可调旋钮，可改变光源的亮度（调节电源0~12V必须从最低电压起始慢慢调到12V，否则冲击电流大，电源自动截止保护，要正常工作必须重新开机）。
（2）将光源升降杆的固定螺钉旋松，旋转光源180°后拧紧固定螺钉。
在光源的前方适当的位置安放分光三棱镜，旋转棱镜，观察投射出的连续的带状分光光谱（红~紫七色，如图1-3）。
图1-3 光电实验装置示意图（白色光的光色散）（3）关闭电源，旋下光源前盖，装上不同颜色的滤色片，观察不同波长（颜色）的光。
（4）把普通光源取下，换上半导体激光光源，连接5v电源（注意1.二极管保护；2光源注意极性），重复（2）。
（5）把分光装置对太阳观察太阳光，用一白纸作受光面。
从出射的受光面上观测带状光谱（如图1-4）。
图1-4 太阳光的光色散第二部分辐射度与光度学1、基本原理：光辐射的探测和计量,在辐射度单位和光度单位两套不同的体系。
辐射度单位适用于整个电磁波段。
光度学只适用于可见光波段。
本实验帮助学生理解两种概念体系的区别和联系。
2、实验器材：CSY—2000G主机箱、普通光源（含遮光筒）、半导体激光光源、各种滤色片，光照度计探头3、实验步骤：（1）根据图1-5装置图将照度计探头代替光敏探头，把照度计探头的两个插孔与主机箱的光照度计两个插孔正负对应相连，再按下主机箱照度计的按纽（×1）。
打开主控箱电源，测量当前环境下的照度。
图1-5 辐射度与光度学的接线示意图（2）关闭主控箱电源，把普通光源的两个插孔与主控箱的0~12V的可调电源的两个插孔相连，逆时针调节可调电源旋钮到底。
把主机箱的电压表输入端（+、−）分别与0~12V的可调电源的+、−相连，监测可调电源的输出大小。
按表1-1慢慢旋转可调电源旋钮，按表1-1记录数据。
表1—1（3）关闭主机箱电源，取下实验装置的遮光筒，旋下普通光源的前盖，分别旋上不同颜色的滤光片，装上遮光筒，按上面的方法分别测量不同滤色片下的照度。
并作记录，把数据填入表1-2。
表1—2（4）在（3）中，用眼睛观察不同颜色光的亮度情况，感觉同一照度下不同颜色的光，感受一下眼睛对光颜色的敏感度。
（5）关闭主机箱电源，将普通光源撤下换上半导体激光器，将半导体激光器的两个插孔（+、−）分别与主机箱0~5V的可调电源的+、−相连。
开主机箱电源，同上面方法用照度计测量激光器发出的光的照度，作记录把数据填入表1-3。
表1—3（6）关闭主机箱电源，用光功率探头代替照度计探头，将光功率探头的两个插孔（+、−）分别与主机箱的光功率计输入端的+、−相连，打开主机箱电源，方法同上用光功率计测量激光器的光功率，并作记录，把数据填入表1-4。

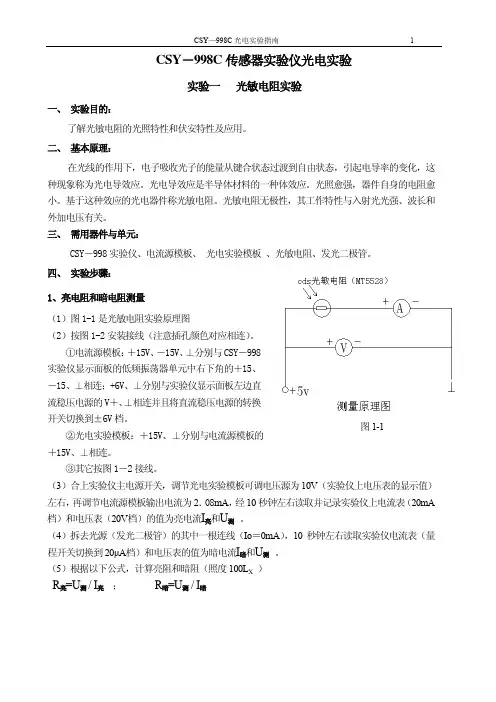

表1—4实验二光敏电阻实验一、实验目的：了解光敏电阻的光谱响应特征、光照特性和伏安特性等基本特性二、基本原理：在光线的作用下，电子吸收光子的能量从键合状态过渡到自由状态。
引起电导率的变化，这种现象称为光电导效应。
光电导效应是半导体材料的一种体效应。
光照愈强，器件自身的电阻愈小。
基于这种效应的光电器件称光敏电阻。
光敏电阻无极性，其工作特性与入射光光强、波长和外加电压有关。
三、需用器件与单元：CSY—2000G主机箱、光源、滤色片、光电器件实验（一）模板、cds光敏电阻、光照度探头。
四、实验步骤：1、亮电阻和暗电阻测量（1）图2-1是光敏电阻实验原理图图2-1 光敏电阻实验原理图（2）按图2-1的光学系统装置图，安装好普通光源和光照度计探头及遮光筒，将主机箱的0~12V的可调电源与普通光源的两个插孔相连，将可调电源的调节旋钮逆时针方向慢慢调到底。
将照度计探头的两个插孔与主机箱照度计输入端“+”、“─”相应连接。
打开主机箱电源，顺时针方向慢慢增加0~12V可调电源，使主机箱照度计显示100L X（按下按钮×1）。
图2-2光敏电阻实验接线图（3）撤下照度计连线及探头，换上光敏电阻。
将光敏电阻的一个插孔连到主机箱固定稳压电源+5V的“+”插孔上。
光敏电阻的另一个插孔连到主机箱电流表输入端的“+”插孔上，电流表输入端“─”插孔与+5V稳压电源的“┴”相连。
（4）在光敏电阻与光源之间用遮光筒连接后，10秒钟左右（可观察主机箱上的定时器）读取电流表（可选择电流表合适的档位20mA档）的值为亮电流I亮。
（5）将0~12V可调电源的调节旋钮逆时针方向慢慢旋到底后，10秒钟左右读取电流表（20μA档）的值为暗电流I暗。
（6）根据以下公式，计算亮阻和暗阻（照度100L X、U测5V）R亮=U测/ I亮；R暗=U测/ I暗（7）光敏电阻在不同的照度下有不同的亮阻和暗阻；在不同的测量电压（U测）下有不同的亮阻和暗阻。
如有兴趣可重复以上实验步骤做实验。
2、光照特性测量光敏电阻的测量电压（U测）为+5V时，光敏电阻的光电流随光照强度变化而变化，它们之间的关系是非线性的。
调节光源0~12V电压得到不同的光照度(测量方法同以上实验)，测得数据填入表2—1，并作曲线图。
