可编程串行接口8250

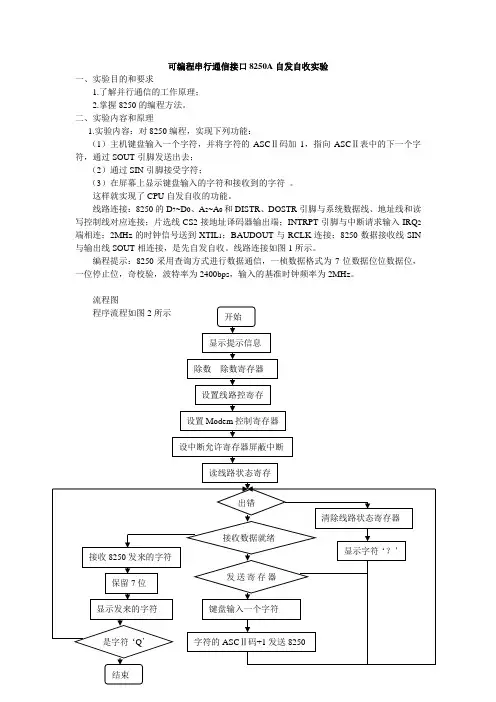

可编程串行通信接口8250A自发自收实验一、实验目的和要求1.了解并行通信的工作原理；2.掌握8250的编程方法。

二、实验内容和原理1.实验内容：对8250编程，实现下列功能：（1）主机键盘输入一个字符，并将字符的ASCⅡ码加1，指向ASCⅡ表中的下一个字符，通过SOUT引脚发送出去；（2）通过SIN引脚接受字符；（3）在屏幕上显示键盘输入的字符和接收到的字符。

这样就实现了CPU自发自收的功能。

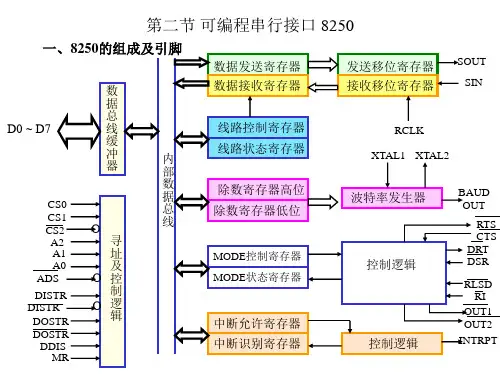

线路连接：8250的D7~D0、A2~A0和DISTR、DOSTR引脚与系统数据线、地址线和读写控制线对应连接；片选线CS2接地址译码器输出端；INTRPT引脚与中断请求输入IRQ2端相连；2MHz的时钟信号送到XTIL1；BAUDOUT与RCLK连接；8250数据接收线SIN 与输出线SOUT相连接，是先自发自收。

线路连接如图1所示。

编程提示：8250采用查询方式进行数据通信，一桢数据格式为7位数据位位数据位，一位停止位，奇校验，波特率为2400bps，输入的基准时钟频率为2MHz。

流程图程序：DA TA SEGMENTMES1 DB 'IT WILL DISPLAY ON THE TERMINAL_SCREEN!!',0AH,0DH DB 'PLAY Q KEY EXIT TO DOS',0AH,0DH,0AH,0DH,'$'IOPORT EQU 0D880H-0280HIO8250CS EQU IOPORT+290H ；8250地址IO8250ZD EQU IOPORT+291HIO8250ZS EQU IOPORT+292HIO8250XK EQU IOPORT+293HIO8250MO EQU IOPORT+294HIO8250XZ EQU IOPORT+295HDA TA ENDSCODE SEGMENTASSUME CS:CODE,DS:DA TASTART: MOV AX,DATAMOV DS,AXMOV DX,OFFSET MES1 ；显示提示信息MOV AH,09INT 21HMOV AL,80H ；使DLAB=1,允许写除数寄存器MOV DX,IO8250XK ；线路控制寄存器OUT DX,ALMOV AX,30H ；除数值MOV DX,IO8250CS ；除数寄存器低8位OUT DX,ALMOV AL,AHINC DX ；除数寄存器高8位OUT DX,ALMOV AL,0AH ；7位数据、1位停止位，奇校验MOV DX,IO8250XK ；线路控制寄存器OUT DX,ALMOV AL,10H ；使自检控制位LOOP=1，自检MOV DX,IO8250MO ；MODEM控制寄存器OUT DX,ALMOV AL,00H ；屏蔽中断MOV DX,IO8250ZD ；写中断允许寄存器OUT DX,ALWA T: MOV DX,IO8250XZ ；读线路状态寄存器IN AL,DXTEST AL,00011110B ；出错否？JNZ ERROR ；转到ERRORTEST AL,00000001B ；接受数据就绪否？JNZ RCEVE ；转接收TEST AL,00100000B ；发送寄存器空否？JZ WAT ；不空，返回等待MOV AH,01H ；读键盘INT 21HMOV DX,IO8250CS ；发送下一个字符INC ALOUT DX,ALJMP WAT ；返回RCEVE: MOV DX,IO8250CS ；读接收数据IN AL,DXAND AL,01111111B ；保留7位CHAR: MOV DL,AL ；显示MOV AH,02HINT 21HDEC DLCMP DL,51H ；键入字符是吗‘Q’？JZ QUITCMP DL,71HJZ QUIT ；是，退出JMP WAT ；不是，继续QUIT: MOV AX,4C00H ；退出INT 21HERROR: MOV DX,IO8250XZ ；清除线路状态寄存器IN AL,DXMOV DL,'?' ；显示字符'?'MOV AH,02HINT 21HJMP WAT ；返回继续CODE ENDSEND START2.实验原理8250内部有三种寄存器，8250初始化编程为:a、将80H写入通信线路控制寄存器使最高位为1，建立寄存器和中断允许寄存器的标志。

uart8250 手册
UART8250手册是一份详细介绍UART8250通信协议的参考文档。

UART（通
用异步收发传输器）是一种常用的串行通信接口标准，用于在计算机系统中实现数据的传输和接收。

手册旨在为用户提供UART8250的功能特性、寄存器配置和操
作原理等方面的详细信息，以帮助用户正确使用和配置UART8250。

UART8250手册首先介绍了UART8250的基础知识和通信原理。

它解释了UART的工作模式、数据传输格式和波特率的概念。

这些基本概念将帮助用户了解UART8250的工作方式，并为正确配置和使用UART8250提供基本的理论支持。

随后，手册详细描述了UART8250的功能特性和寄存器配置。

它列出了
UART8250的各个寄存器及其功能，并提供了针对每个寄存器的配置说明。

用户可以根据需求配置这些寄存器以实现所需的数据传输设置，如数据位数、校验位、停止位等。

此外，手册还提供了UART8250的操作指南。

它详细描述了UART8250的数
据传输过程，包括数据的发送和接收。

用户可以根据手册中的操作流程和示例代码，编写自己的应用程序，并与其他设备进行数据交换。

最后，手册包含了常见问题解答和故障排除的相关信息。

如果用户在使用UART8250时遇到问题或故障，可以参考手册中的解答和排除步骤，以快速解决问题并恢复正常的通信功能。

总之，UART8250手册是一份必备的参考文档，用户可以通过阅读手册来了解UART8250的功能特性、配置和操作原理，以实现相关的串行通信任务。

8250源码解析
8250是一款经典的串行通信芯片，被广泛应用于计算机和其他设备之间的串行通信。

以下是关于8250源码的解析：
8250是一款可编程的串行通信芯片，通过编程可以设置串行通信的波特率、数据位数、停止位数、奇偶校验等参数。

在8250的源码中，主要包含以下几个部分：
1、初始化程序：初始化程序用于设置8250芯片的初始状态，包括控制寄存器的设置、波特率发生器的设置等。

初始化程序通常在系统启动时运行一次，以确保串行通信的正常进行。

2、发送程序：发送程序用于将数据发送到串行通信线上。

在8250的源码中，发送程序将数据写入到发送缓冲区，然后通过控制寄存器启动发送。

发送程序还需要处理发送中断，以确定数据是否已经成功发送。

3、接收程序：接收程序用于从串行通信线上接收数据。

在8250的源码中，接收程序通过控制寄存器启动接收。

当接收到数据时，接收程序会将数据写入到接收缓冲区，并产生一个接收中断。

4、中断处理程序：中断处理程序用于处理接收和发送中断。

在8250的源码中，中断处理程序会检查接收和发送的状态，并执行相应的操作，例如清空缓冲区、启动发送或接收等。

除了以上几个部分，8250的源码还包括一些辅助函数，例如读写控制寄存器、读写数据寄存器等。

这些函数用于操作8250芯片的各种寄存器，确保串行通信的正常进行。

总的来说，8250的源码结构比较清晰，通过初始化程序、发送程序、接收程序和中断处理程序等几个部分，可以完成串行通信的功能。

在实际使用中，需要根据具体的应用场景和需求进行适当的配置和优化。

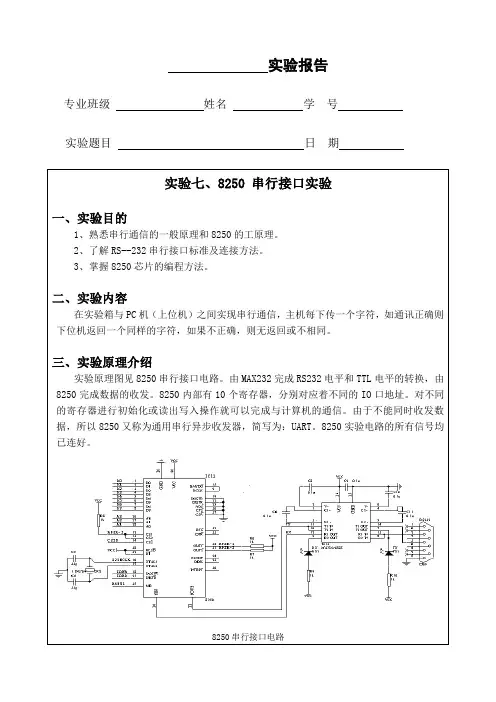

PC机串行通讯实验一、实验目的1．进一步了解串行通信的基本原理。

2．掌握串行接口芯片8250的工作原理和编程方法。

3．熟悉PC机串行口的基本连接方法。

二、实验内容1．PC机RS－232串口自发自收。

按照PC机串口自发自收的连接方法连线。

编写PC机自发自收串行通信程序，要求：从键盘输入一个字符，将字符通过串口发送出去，再由次串口将字符接收回来并在屏幕上显示，实现自发自收。

要求：键盘输入一个字符，将字符通过串口发送出去，再由此串口将字符接收回来并在屏幕上显示，实现自发自收。

2．两台PC机间RS－232串口通信按照PC机RS－232串口直接互连的方法连接两台PC机。

编写PC机直接互联串行通信程序。

要求：由甲机键盘键入字符经串口发送给乙机，再由乙机通过串口接收字符并显示再屏幕上。

当键入感叹号“!”，结束收发过程。

要求：由甲机键盘键入字符经串口发送给乙机，再由乙机通过串口接收字符并显示在屏幕上。

当键入感叹号“！”，结束收发过程。

三、实验电路自发自收只需要将本机的2和3号端口短路即可。

以下是双机近距离通信连接图：四、程序设计及实验调试首先是8250芯片的初始化，初始化流图如下：按照书上的通信程序，采用查询方式编自发自收程序。

初始化之后，先读线路状态寄存器，再检测发送寄存器是否为空，出错则清除线路状态寄存器，接收就绪否，接收数据等。

若自发自收未做好准备，则显示’?’。

除数=1.8432M/(2400*16)=48=30H实验1 自发自收：CODE SEGMENTASSUME CS:CODESTART: MOV AL,10000000B ;8250初始化,设DLAB=1MOV DX,3FBHOUT DX,ALMOV AX,30H ;波特率为2400,基准时钟频率为1.8432MHz,除数为30HMOV DX,3F8HOUT DX,AL ;写入除数低字节MOV AL,AHMOV DX,3F9HOUT DX,AL ;写入除数高字节MOV AL,0AH ;7位数据,1位停止,奇校验MOV DX,3FBHOUT DX,AL ;写入线路控制寄存器MOV AL,00001111BMOV DX,3FCHOUT DX,AL ;写入Modem控制寄存器MOV AL,0MOV DX,3F9HOUT DX,AL ;写入中断允许寄存器,屏蔽中断WAIT_FOR: MOV DX,3FDH ;读线路状态寄存器,屏蔽中断IN AL,DXTEST AL,00011110B ;出错否JNZ ERRORTEST AL,00000001B ;接收数据就绪否JNZ RECEIVE ;转接收TEST AL,01000000B ;发送寄存器空否,不空,返回等待JZ W AIT_FORMOV AH,1INT 21H ;读键盘MOV DX,3F8H ;发送OUT DX,ALJMP W AIT_FORRECEIVE: MOV DX,3F8H ;读接收数据IN AL,DXAND AL,01111111B ;保留7位数据CMP AL,21H ;是”!”?JNZ CHARMOV AH,4CH ;返回DOSINT 21HCHAR: PUSH AXMOV DL,ALMOV AH,02H ;显示接收字符INT 21HPOP AXJMP W AIT_FORERROR: MOV DX,3FDH ;出错则清除线路状态寄存器IN AL,DXMOV DL,'?' ;显示’?’MOV AH,02HINT 21HJMP W AIT_FORCODE ENDSEND START实验中遇到问题及分析：在软件编程的过程中，因为是参考书上的程序，所以没有报错。

学生实验报告3FFH ×不用1．传输线路控制寄存器LCR（3FBH）如图10-1所示。

图10-12．除数寄存器DLL、DLH（3F8H，3F9H）常用波特率及除数对照表如表10-2所示。

表10-2除数寄存器波特率（BIT/S）高字节低字节04H 17H 11003H 00H 15001H 80H 30000H C0H 60000H 60H 120000H 30H 240000H 18H 480000H 0CH 9600 3．中断允许寄存器IER（3F9H）如图10-2所示。

图10-24．MODEM控制寄存器MCR（3FCH）如图10-3所示。

图10-35．9针串口插座（DB-9）外形如图10-4所示，引脚说明如表10-3所示。

图10-4表10-3RS-232C信号说9芯引脚号引脚名称明1 空2 RXD 接收数据3 TXD 发送数据4 DTR 数据终端就绪5 GND 信号地6 DSR 数据装置就绪7 RTS 发送请求8 CTS 发送允许9 保护地6.编程提示（1）程序流程图如图10-5所示。

图10-5 程序流程图四、实验参考程序STACK SEGMENT PARA STACK 'STACK'DB 256 DUP（？）STACK ENDSCODE SEGMENT PARA PUBLIC 'CODE'ASSUME CS：CODESTART PROC FARPUSH DS ；保存PSP 地址XOR AX，AXPUSH AX ；初始化8250为7位数据位，1位停止位，奇校；验，波特率1200，并设定为内部连接方式MOV DX，3FBHMOV AL，80HOUT DX，AL ；设传输线控制寄存器D7为1MOV DX，3F8H ；设波特率为1200MOV AL，60HOUT DX，ALMOV DX，3F9HMOV AL，0OUT DX，ALMOV DX，3FBH ；设奇校验，1位停止位，7位数据位MOV AL，0AHOUT DX，ALMOV DX，3FCH ；设MODEM控制寄存器发DTR和RTS信号，MOV AH，14 ；显示“？”INT 10HJMP FOREVEREXIT：MOV AH，4CH ；返回DOSINT 21HSTART ENDPCODE ENDSEND START五、实验结论与心得成绩教师签名批改时间年月日。

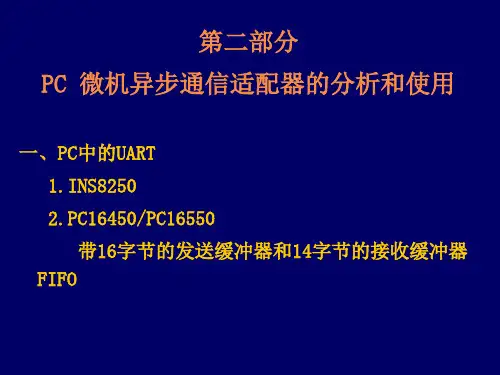

[转]串口芯片型号8250、16550A等串口芯片型号8250、16550A等是什么意思？串口的关键部件是通用异步接收发送器（Universal Asynchronous Receiver Transmitter，UART）。

它负责从计算机总线采集数据，转换成传输格式，然后发送到串口；也负责从串口接收数据，检查和删除附加的位，并传送结果数据给计算机总线。

下面是各种串口芯片的简介。

82508250是IBM PC及兼容机使用的第一种串口芯片。

这是一种相对来说很慢的芯片，有时候装载到它的寄存器速度太快，它来不及处理，就会出现数据丢失现象。

8250有7个寄存器，支持的最大波特率为56kb。

8250A是8250的修正版。

修正了一些小问题，增加了一个用来表示安装了8250的寄存器，最大速度还是56kb。

1645016450是8250A的快速版。

加快了处理器存取它的速度，但最大速度还是56kb。

有些人实际用得比这高也可以。

16C45116C451是16450的CMOS版本。

CMOS是制作材料和工艺的术语，一般比其它技术省电。

速度方面无变化。

1655016550是第一种带先进先出（FIFO）功能的8250系列串口芯片。

但因为有缺陷，很快就被下一种代替。

16550A, 16550AF和16550AFN16550A与用于8250的软件兼容，而前者提供更高的性能。

16550A的最大波特率为256kb。

但因为PC硬件设计的原因，编程时只能用到115kb。

16550A的管脚与8250、8250A和16450相同。

如果你的扩展串口板上串口芯片安装在插座上，你可以用16550A替换进行简单的升级。

16550A性能增强的关键是使用了先进先出（FIFO）。

它有16字节的发送FIFO寄存器和16字节的接收FIFO寄存器。

16C55116C551是16550AF的COMS版本。

16C55216C552是在一个芯片上包含两个16C551。
