微机实验_可编程串行通信(8250)

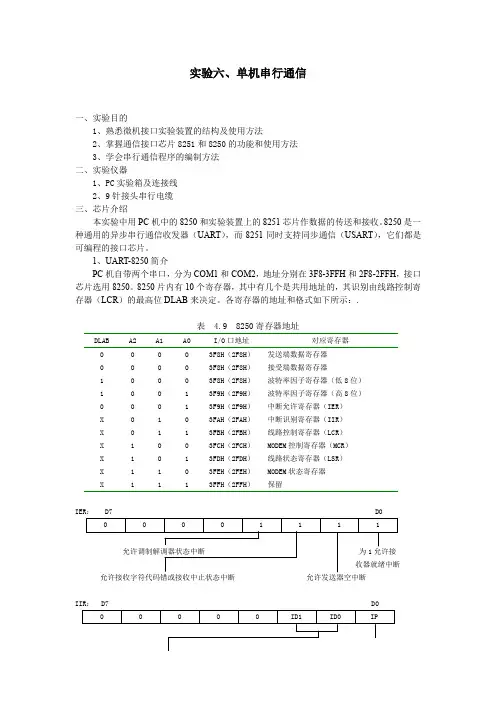

实验六、单机串行通信一、实验目的1、熟悉微机接口实验装置的结构及使用方法2、掌握通信接口芯片8251和8250的功能和使用方法3、学会串行通信程序的编制方法二、实验仪器1、PC实验箱及连接线2、9针接头串行电缆三、芯片介绍本实验中用PC机中的8250和实验装置上的8251芯片作数据的传送和接收。

8250是一种通用的异步串行通信收发器（UART），而8251同时支持同步通信（USART），它们都是可编程的接口芯片。

1、UART-8250简介PC机自带两个串口，分为COM1和COM2，地址分别在3F8-3FFH和2F8-2FFH，接口芯片选用8250。

8250片内有10个寄存器，其中有几个是共用地址的，其识别由线路控制寄存器（LCR）的最高位DLAB来决定。

各寄存器的地址和格式如下所示：.表 4.9 8250寄存器地址DLAB A2 A1 A0 I/O口地址对应寄存器0 0 0 0 3F8H（2F8H）发送端数据寄存器0 0 0 0 3F8H（2F8H）接受端数据寄存器1 0 0 0 3F8H（2F8H）波特率因子寄存器（低8位）1 0 0 1 3F9H（2F9H）波特率因子寄存器（高8位）0 0 0 1 3F9H（2F9H）中断允许寄存器（IER）X 0 1 0 3FAH（2FAH）中断识别寄存器（IIR）X 0 1 1 3FBH（2FBH）线路控制寄存器（LCR）X 1 0 0 3FCH（2FCH）MODEM控制寄存器（MCR）X 1 0 1 3FDH（2FDH）线路状态寄存器（LSR）X 1 1 0 3FEH（2FEH）MODEM状态寄存器X 1 1 1 3FFH（2FFH）保留IER： D7 D0IIR： D7 D00：有中断中断识别 1：无中断 00:MODEM状态变化 01:发送缓冲器空10:接收器数据就绪 11:接收字符错或接收中止状态LCR： D7 D00：该位无效校验时附加位 1：偶 1：有 1：2位 10：7 11：81：强迫8250连 0：该位无效续输出低电平 1：奇偶校验位恒为0（对偶校验）或恒为1（对奇校验）LSR： D7 D0发送器保持寄存器空奇偶错[注：上面在各位为1时状态存在]MCR： D7 D0该位为可由用户指定的输出信号MSR： D7 D08250在正常通信之前，需要先设定波特率因子寄存器，它决定传输数据的速率。

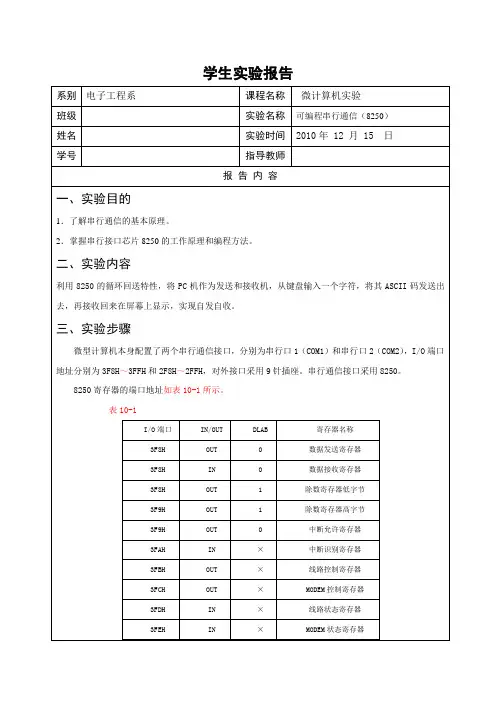

可编程串行通信接口8250A自发自收实验一、实验目的和要求1.了解并行通信的工作原理；2.掌握8250的编程方法。

二、实验内容和原理1.实验内容：对8250编程，实现下列功能：（1）主机键盘输入一个字符，并将字符的ASCⅡ码加1，指向ASCⅡ表中的下一个字符，通过SOUT引脚发送出去；（2）通过SIN引脚接受字符；（3）在屏幕上显示键盘输入的字符和接收到的字符。

这样就实现了CPU自发自收的功能。

线路连接：8250的D7~D0、A2~A0和DISTR、DOSTR引脚与系统数据线、地址线和读写控制线对应连接；片选线CS2接地址译码器输出端；INTRPT引脚与中断请求输入IRQ2端相连；2MHz的时钟信号送到XTIL1；BAUDOUT与RCLK连接；8250数据接收线SIN 与输出线SOUT相连接，是先自发自收。

线路连接如图1所示。

编程提示：8250采用查询方式进行数据通信，一桢数据格式为7位数据位位数据位，一位停止位，奇校验，波特率为2400bps，输入的基准时钟频率为2MHz。

流程图程序：DA TA SEGMENTMES1 DB 'IT WILL DISPLAY ON THE TERMINAL_SCREEN!!',0AH,0DH DB 'PLAY Q KEY EXIT TO DOS',0AH,0DH,0AH,0DH,'$'IOPORT EQU 0D880H-0280HIO8250CS EQU IOPORT+290H ；8250地址IO8250ZD EQU IOPORT+291HIO8250ZS EQU IOPORT+292HIO8250XK EQU IOPORT+293HIO8250MO EQU IOPORT+294HIO8250XZ EQU IOPORT+295HDA TA ENDSCODE SEGMENTASSUME CS:CODE,DS:DA TASTART: MOV AX,DATAMOV DS,AXMOV DX,OFFSET MES1 ；显示提示信息MOV AH,09INT 21HMOV AL,80H ；使DLAB=1,允许写除数寄存器MOV DX,IO8250XK ；线路控制寄存器OUT DX,ALMOV AX,30H ；除数值MOV DX,IO8250CS ；除数寄存器低8位OUT DX,ALMOV AL,AHINC DX ；除数寄存器高8位OUT DX,ALMOV AL,0AH ；7位数据、1位停止位，奇校验MOV DX,IO8250XK ；线路控制寄存器OUT DX,ALMOV AL,10H ；使自检控制位LOOP=1，自检MOV DX,IO8250MO ；MODEM控制寄存器OUT DX,ALMOV AL,00H ；屏蔽中断MOV DX,IO8250ZD ；写中断允许寄存器OUT DX,ALWA T: MOV DX,IO8250XZ ；读线路状态寄存器IN AL,DXTEST AL,00011110B ；出错否？JNZ ERROR ；转到ERRORTEST AL,00000001B ；接受数据就绪否？JNZ RCEVE ；转接收TEST AL,00100000B ；发送寄存器空否？JZ WAT ；不空，返回等待MOV AH,01H ；读键盘INT 21HMOV DX,IO8250CS ；发送下一个字符INC ALOUT DX,ALJMP WAT ；返回RCEVE: MOV DX,IO8250CS ；读接收数据IN AL,DXAND AL,01111111B ；保留7位CHAR: MOV DL,AL ；显示MOV AH,02HINT 21HDEC DLCMP DL,51H ；键入字符是吗‘Q’？JZ QUITCMP DL,71HJZ QUIT ；是，退出JMP WAT ；不是，继续QUIT: MOV AX,4C00H ；退出INT 21HERROR: MOV DX,IO8250XZ ；清除线路状态寄存器IN AL,DXMOV DL,'?' ；显示字符'?'MOV AH,02HINT 21HJMP WAT ；返回继续CODE ENDSEND START2.实验原理8250内部有三种寄存器，8250初始化编程为:a、将80H写入通信线路控制寄存器使最高位为1，建立寄存器和中断允许寄存器的标志。

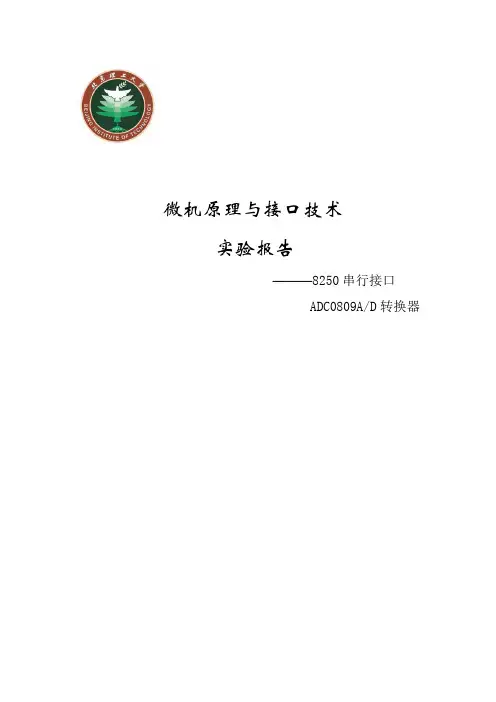

微机原理与接口技术实验报告———8250串行接口ADC0809A/D转换器实验四8250串行接口实验一，实验目的(1)熟悉串行通信的一般原理和8250的工作原理。

(2)了解RS—232串行接口标准及连接方法。

(3)掌握8250芯片的编程方法。

二，实验设备微机实验教学系统实验箱，8086CPU模块三、实验内容在实验箱与PC机（上位机）之间实现串行通信，主机每下传一个字符，若通讯正确，则下位机返回一个同样的字符；若不正确，则无返回值或者返回值不同。

四，实验步骤(1)无须接线，内部已经连好。

8250的端口地址为0480H起始的偶地址单元。

(2)编写下位机程序，编译链接后，全速运行。

(3)退出“8086实验系统”，运行“串口调试助手”上位机程序。

(4)将“串口调试助手”程序输入和输出都调整为16进制格式，发送一个16进制数，观察返回的是否是同样一个16进制数。

五，实验程序程序流程图：实验源程序：CODE SEGMENT PUBLICASSUME CS:CODEORG 100HSTART:MOV DX,486H ;写通信线路控制寄存器D7=1MOV AX,80HOUT DX,AXMOV DX,480H ;设置波特率低字节MOV AX,12OUT DX,AXMOV DX,482H ;设置波特率高字节MOV AX,0OUT DX,AXMOV DX,486HMOV AX,3OUT DX,AXMOV DX,482H ;中断允许寄存器MOV AX,0OUT DX,AXMOV DX,48AH ;清除原始错误状态IN AX,DXMOV DX,480H ;清除原始状态IN AX,DXLOOP1:CALL RECVCALL SENDJMP LOOP1 ；循环发送SEND: ; 发送子函数PUSH AXMOV DX,48AHIN AX,DXTEST AX,20HJNZ SEND2 ；发送数据寄存器空，则跳转至SEND2，发送字符POP AX ；发送数据寄存器不是空，不可发送JMP SENDSEND2:POP AXMOV DX,480H ；指向发送接收数据寄存器，发送字符OUT DX,AXRETRECV: ;接收子函数MOV DX,48AHIN AX,DXTEST AX,1JZ RECV ；未接到到一个字符，则跳转至RECV，若接收到字符，则顺序往下执行。

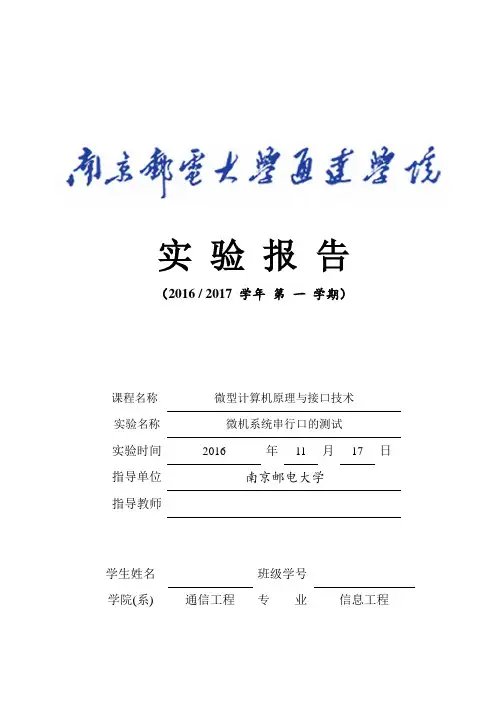

PC机串行通讯实验一、实验目的1．进一步了解串行通信的基本原理。

2．掌握串行接口芯片8250的工作原理和编程方法。

3．熟悉PC机串行口的基本连接方法。

二、实验内容1．PC机RS－232串口自发自收。

按照PC机串口自发自收的连接方法连线。

编写PC机自发自收串行通信程序，要求：从键盘输入一个字符，将字符通过串口发送出去，再由次串口将字符接收回来并在屏幕上显示，实现自发自收。

要求：键盘输入一个字符，将字符通过串口发送出去，再由此串口将字符接收回来并在屏幕上显示，实现自发自收。

2．两台PC机间RS－232串口通信按照PC机RS－232串口直接互连的方法连接两台PC机。

编写PC机直接互联串行通信程序。

要求：由甲机键盘键入字符经串口发送给乙机，再由乙机通过串口接收字符并显示再屏幕上。

当键入感叹号“!”，结束收发过程。

要求：由甲机键盘键入字符经串口发送给乙机，再由乙机通过串口接收字符并显示在屏幕上。

当键入感叹号“！”，结束收发过程。

三、实验电路自发自收只需要将本机的2和3号端口短路即可。

以下是双机近距离通信连接图：四、程序设计及实验调试首先是8250芯片的初始化，初始化流图如下：按照书上的通信程序，采用查询方式编自发自收程序。

初始化之后，先读线路状态寄存器，再检测发送寄存器是否为空，出错则清除线路状态寄存器，接收就绪否，接收数据等。

若自发自收未做好准备，则显示’?’。

除数=1.8432M/(2400*16)=48=30H实验1 自发自收：CODE SEGMENTASSUME CS:CODESTART: MOV AL,10000000B ;8250初始化,设DLAB=1MOV DX,3FBHOUT DX,ALMOV AX,30H ;波特率为2400,基准时钟频率为1.8432MHz,除数为30HMOV DX,3F8HOUT DX,AL ;写入除数低字节MOV AL,AHMOV DX,3F9HOUT DX,AL ;写入除数高字节MOV AL,0AH ;7位数据,1位停止,奇校验MOV DX,3FBHOUT DX,AL ;写入线路控制寄存器MOV AL,00001111BMOV DX,3FCHOUT DX,AL ;写入Modem控制寄存器MOV AL,0MOV DX,3F9HOUT DX,AL ;写入中断允许寄存器,屏蔽中断WAIT_FOR: MOV DX,3FDH ;读线路状态寄存器,屏蔽中断IN AL,DXTEST AL,00011110B ;出错否JNZ ERRORTEST AL,00000001B ;接收数据就绪否JNZ RECEIVE ;转接收TEST AL,01000000B ;发送寄存器空否,不空,返回等待JZ W AIT_FORMOV AH,1INT 21H ;读键盘MOV DX,3F8H ;发送OUT DX,ALJMP W AIT_FORRECEIVE: MOV DX,3F8H ;读接收数据IN AL,DXAND AL,01111111B ;保留7位数据CMP AL,21H ;是”!”?JNZ CHARMOV AH,4CH ;返回DOSINT 21HCHAR: PUSH AXMOV DL,ALMOV AH,02H ;显示接收字符INT 21HPOP AXJMP W AIT_FORERROR: MOV DX,3FDH ;出错则清除线路状态寄存器IN AL,DXMOV DL,'?' ;显示’?’MOV AH,02HINT 21HJMP W AIT_FORCODE ENDSEND START实验中遇到问题及分析：在软件编程的过程中，因为是参考书上的程序，所以没有报错。

实验八8250可编程通信实验(与微机)一、实验目的了解8250的内部结构、工作原理；了解8250与PCI9052的接口逻辑；掌握对8250的初始化编程方法，学会使用8250实现设备之间的串行通信。

二、实验内容及要求1、编写程序：通过初始化8250，设置波特率为4800bps(或其它，但与微机部分一致)，数据格式为8数据位，1停止位，偶校验；然后打开PC机的串行通信测试软件，向8250发送一批数据，8250接收完数据之后，再将数据依次发送回去。

MSR DW00f6H ;MODEM状态寄存器DLL DW 00f0H;波特率除数锁存器低位DLM DW00f1H;波特率除数锁存器高位ADR DW 00E0H ;用于清除PCI9052上一次写操作产生的地址IO_Bit8_BaseAddress DW?msg0 DB ‘BIOS不支持访问PCI $’msg1 DB ‘找不到Star PCI9052板卡 $’msg2 DB ‘读8位I/O空间基地址时出错$’.CODESTART: MOV AX,@DATAMOV DS,AXNOPCALL InitPCICALL ModifyAddress ;根据PCI提供的基地址,将偏移地址转化为实地址CALL INIT8250START2: MOV CX,10 ;接收数据(接收完设定的数据个数) CALL RECEIVE_GROUPMOV CX,10 ;发送数据（发完设定的数据个数）CALL SEND_GROUPJC WARNING1CALL IfExitJZ START2JMP ExitWARNING1: JMP Exit;*************发送一组字符子程序，个数在CX中***********Send_Group PROC NEARLEA SI,Send_BufferSend_Group1: LODSBCALL Send_ByteJC Send_Group2LOOP Send_Group1CLCSend_Group2: RETSend_Group ENDP;*************接收一组字符子程序,存放首地址在DPTR中，个数在R6R7中*********** Receive_Group PROC NEARMOV DX,ADROUT DX,AL ;用于清除PCI9052上一次写操作产生的地址LEA DI,Receive_BufferReceive_Group1: CALL Receive_ByteSTOSBLOOP Receive_Group1CLCRETReceive_Group ENDPINIT8250 PROC NEARMOV DX,ISRMOV AL,06HOUT DX,ALMOV DX,LCRMOV AL,83H ;允许访问波特率因子寄存器OUT DX,ALMOV DX,DLLMOV AL,40 ;除法除数低位寄存器，波特率设为;4800＝(3.072*1000000/16)/DLMDLLOUT DX,ALMOV DX,DLM ;00H送高字节寄存器MOV AL,00HOUT DX,ALMOV DX,LCR ;不允许访问波特率因子寄存器MOV AL,1BH ;数据格式为8数据位,1停止位,偶校验OUT DX,ALRETINIT8250 ENDP;*********发送一个字节子程序，发送A中的数，失败置1CY*********Send_Byte PROC NEARPUSH CXPUSH AXMOV CX,1000MOV DX,LSRREP11: IN AL,DXTEST AL,20HJNZ OUTPORT1LOOP REP11POP AXSTCJMP EXIT8250OUTPORT1: POP AXMOV DX,RHROUT DX,ALMOV DX,ADROUT DX,AL ;清除PCI9052产生的RHR地址CLCEXIT8250: POP CXRETSend_Byte ENDP;*********接收一个字节子程序,接收字节在A中，接收失败置1CY*********Receive_Byte PROC NEAR MOV DX,LSR Receive1: IN AL,DX TEST AL,1 JZ Receive1 Receive2: MOV DX,RHR IN AL,DX Receive3: RET Receive_Byte ENDP Exit: MOV AH,4CH INT 21H; IfExit 、InitPCI 、ModifyAddress 子程序请参阅实验二 END START五、实验过程 12、运行程序3、运行“串口助手(ComPort.EXE)”，设置串口(波特率4800,8个数据位，一个停止位，偶校验)，打开串口，选择“HEX发送”、“HEX显示”，向8250发送10个字节数据(输入数据之间用空格分隔)，是否能接收到10个字节数据，接收到的数据是否与发送数据一致。
