串行接口介绍

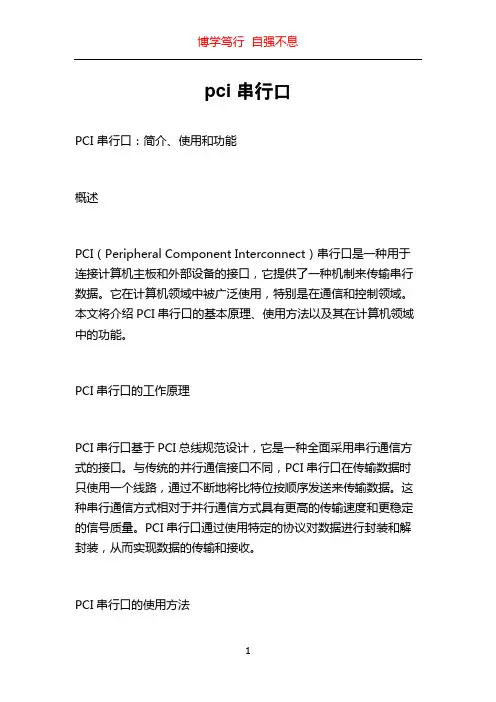

pci 串行口PCI 串行口：简介、使用和功能概述PCI（Peripheral Component Interconnect）串行口是一种用于连接计算机主板和外部设备的接口，它提供了一种机制来传输串行数据。

它在计算机领域中被广泛使用，特别是在通信和控制领域。

本文将介绍PCI串行口的基本原理、使用方法以及其在计算机领域中的功能。

PCI串行口的工作原理PCI串行口基于PCI总线规范设计，它是一种全面采用串行通信方式的接口。

与传统的并行通信接口不同，PCI串行口在传输数据时只使用一个线路，通过不断地将比特位按顺序发送来传输数据。

这种串行通信方式相对于并行通信方式具有更高的传输速度和更稳定的信号质量。

PCI串行口通过使用特定的协议对数据进行封装和解封装，从而实现数据的传输和接收。

PCI串行口的使用方法PCI串行口可在计算机主板上直接插入适配器卡来完成接口的扩展。

通常情况下，PCI串行口适配器卡具有一个或多个串行接口，供用户使用。

当我们需要使用PCI串行口时，我们只需将适配器卡插入计算机主板上的PCI插槽，并通过操作系统驱动程序来配置和使用串行接口。

在使用PCI串行口时，我们通常需要编写相应的软件代码来控制串行接口的工作。

这些代码可以使用专门的串行通信库来编写，库中通常包含了一些常用的串行通信函数，如发送数据、接收数据、配置串口参数等。

通过调用这些函数，我们可以实现与外部设备的串行通信。

PCI串行口的功能PCI串行口在计算机领域中具有广泛的应用和功能。

它可以用于与各种外部设备进行串行通信，如打印机、调制解调器、工业仪器等。

通过与这些设备的串行通信，计算机可以实现数据的输入、输出和控制，从而实现各种功能。

除了与外部设备的通信，PCI串行口还可以用于计算机之间的串行通信。

例如，我们可以使用PCI串行口将两台计算机连接起来，通过串行通信的方式实现数据的传输和共享。

这种方式在许多应用中都有广泛的应用，如计算机网络、文件传输等。

串行通信分为同步通信和异步通信。

串行通信接口都具有发送引脚TXD和接收引脚RXD，它们是TTL平电。

如果要利用这两个引脚与外界实行异步通信，必须将TTL电平转化为RS-232电平。

SCI是一种全双工异步串行通信接口，主要用于MCU与其他计算机或设备之间的通信，几个独立的MCU也能通过SCI实现串行通信，形成网络。

从编程角度看，先设定好波特率，通信格式，是否校验，是否允许中断等。

接着发送数据时，先检查相应的标志位是否允许发送数据，如果可以，则把数据放入SCI数据寄存器即可，剩下的工作芯片自动完成：将数据从SCI数据寄存器送到发送移位寄存器，硬件驱动将发送移位寄存器里的数据按规定发送到发送引脚TXD，供对方接收。

接收时，数据逐位从接收引脚RXD进入到接收移位寄存器，当收到一个完整字节时，芯片会自动将数据送到SCI数据寄存器，并置相应的标志位，我们就可以根据标志位的情况来读取数据了。

SCIBDH:TNP[1:0]：发送窄脉冲位。

此位的设定与SCI传送的脉冲对应关系如下表：SCIBDL:SBR[12:0]：波特率设定位当IREN=0时，SCI波特率=SCI总线时钟/（16*SBR[12:0]）当IREN=1时，SCI波特率=SCI总线时钟/（32*SBR[12:1]）SCICR1:控制寄存器1（当AMAP=0时有效）LOOPS：循环模式选择位。

LOOPS=0时，为正常模式。

LOOPS=1时，为自发自收模式，在此模式下，RXD引脚与SCI内部断开，内部发送数据直接作为接收的输入，用于测试。

接收器的输入由RSRC位决定。

SCISWAI：当SCISWAI=0时，SCI可以在等待模式下工作。

当SCISWAI=1时，SCI 不可以在等待模式下工作。

RSRC：当LOOPS=1时，RSRC位决定接收移位寄存器接收数据的来源。

RSRC=1，RXD引脚与SCI模块断开，SCI用TXD引脚来发送及接收。

RSRC=0时，发送器的输出作为接收器的输入。

串行口工作原理
串行口是一种用于数据传输的硬件接口，它可以将数据逐个比特地传输。

串行口工作的基本原理是将需要传输的数据按照一定的规则进行分割，并以连续的比特序列的形式进行传输。

在串行口的工作过程中，数据被分成一个个比特，然后按照事先约定好的规则，依次传输给接收端。

这个规则包括了每个比特的位宽、传输的顺序以及同步的方式等等。

通常情况下，串行口使用的是异步传输方式，也就是说，传输时不需要事先进行时钟同步，而是在数据的起始位置插入起始位和校验位来提供同步信息。

在串行口的数据传输过程中，发送端按照一定的时序将数据比特逐个发送给接收端。

接收端按照相同的时序依次接收每个比特，并通过解码、校验等操作恢复原始数据。

为了保证数据的准确性，通常还会在传输过程中加入差错检测和纠错机制，例如CRC校验等。

串行口的工作原理与并行口不同，串行口通过逐个比特的方式传输数据，相比之下，串行口在传输速率上可能会受到一定的限制。

但是串行口的传输距离相对较长，传输线路简单，而且可以灵活选择传输速率，因此在许多应用场景下得到了广泛的应用。

例如，在计算机、通信设备、工业自动化等领域中，串行口被广泛用于连接外部设备与主机进行数据交互。

电子系统设计中常用串行接口及其应用在电子系统设计中，串行接口是一种常用的通信协议，用于在多个设备之间传输数据。

与并行接口相比，串行接口只需使用一条信号线来传输数据，因此可以减少硬件复杂度、节省成本，并且具有更好的扩展性和可靠性。

下面将介绍一些常见的串行接口及其应用。

1. 串行通用总线（Serial General Purpose Interface，SGPI）：SGPI是一种开放标准的串行总线接口，可以在各种应用中使用，包括计算机、通信设备、工业自动化等。

它支持高速的全双工数据传输，可以连接多个设备，并提供了可靠的错误检测和纠正机制。

SGPI还支持热插拔功能，方便设备的添加和移除。

2. 串行外设接口（Serial Peripheral Interface，SPI）：SPI是一种常用的串行通信接口，常用于连接微控制器和外设设备，如存储器、传感器、显示器等。

SPI接口使用4条信号线实现全双工的数据传输：主设备输出SCLK时钟信号，从设备接收数据（MISO）、主设备发送数据（MOSI）和主设备选择从设备（SS）。

SPI接口具有高速传输、简单灵活、可靠性高等特点，适用于多种应用场景。

3. 串行高速接口（Serial Advanced Technology Attachment，SATA）：SATA是一种用于连接计算机硬盘驱动器和光盘驱动器的串行接口，取代了传统的并行接口（IDE）。

SATA接口使用7条信号线进行数据传输，支持高达6 Gbps的传输速度。

SATA接口具有高速传输、抗干扰能力强、线缆长度灵活等特点，广泛应用于个人电脑、服务器等领域。

4. 通用串行总线（Universal Serial Bus，USB）：USB是一种广泛应用于计算机和消费电子产品中的串行接口标准。

USB接口可以连接各种外部设备，如键盘、鼠标、打印机、摄像头等。

USB接口提供了简单易用的插拔功能，支持高速数据传输和供电能力。

USB接口还定义了各种协议和设备类别，方便不同设备的互联互通。

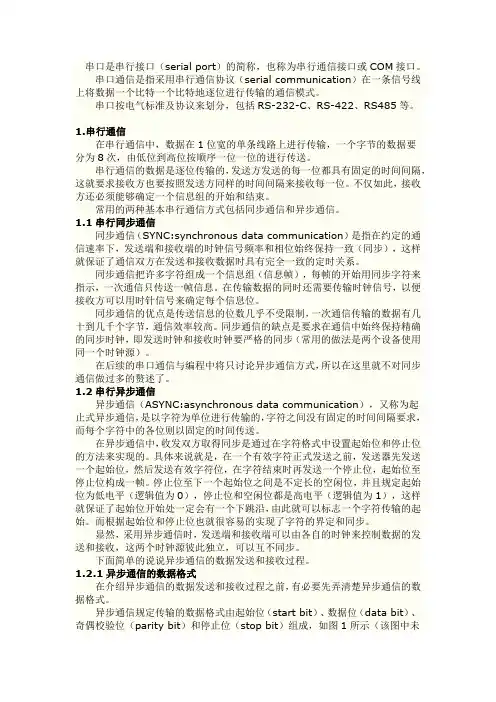

串口是串行接口（serial port）的简称，也称为串行通信接口或COM接口。

串口通信是指采用串行通信协议（serial communication）在一条信号线上将数据一个比特一个比特地逐位进行传输的通信模式。

串口按电气标准及协议来划分，包括RS-232-C、RS-422、RS485等。

1.串行通信在串行通信中，数据在1位宽的单条线路上进行传输，一个字节的数据要分为8次，由低位到高位按顺序一位一位的进行传送。

串行通信的数据是逐位传输的，发送方发送的每一位都具有固定的时间间隔，这就要求接收方也要按照发送方同样的时间间隔来接收每一位。

不仅如此，接收方还必须能够确定一个信息组的开始和结束。

常用的两种基本串行通信方式包括同步通信和异步通信。

1.1串行同步通信同步通信（SYNC:synchronous data communication）是指在约定的通信速率下，发送端和接收端的时钟信号频率和相位始终保持一致（同步），这样就保证了通信双方在发送和接收数据时具有完全一致的定时关系。

同步通信把许多字符组成一个信息组（信息帧），每帧的开始用同步字符来指示，一次通信只传送一帧信息。

在传输数据的同时还需要传输时钟信号，以便接收方可以用时针信号来确定每个信息位。

同步通信的优点是传送信息的位数几乎不受限制，一次通信传输的数据有几十到几千个字节，通信效率较高。

同步通信的缺点是要求在通信中始终保持精确的同步时钟，即发送时钟和接收时钟要严格的同步（常用的做法是两个设备使用同一个时钟源）。

在后续的串口通信与编程中将只讨论异步通信方式，所以在这里就不对同步通信做过多的赘述了。

1.2串行异步通信异步通信（ASYNC:asynchronous data communication），又称为起止式异步通信，是以字符为单位进行传输的，字符之间没有固定的时间间隔要求，而每个字符中的各位则以固定的时间传送。

在异步通信中，收发双方取得同步是通过在字符格式中设置起始位和停止位的方法来实现的。

Serial接口详解Serial接口是一种用于在计算机和其他设备之间传输数据的通信接口，该接口通常被用于串行通信。

本文将详细介绍Serial接口的工作原理和使用方法。

1. 基本概念1.1 串行通信串行通信是一种逐位地传输数据的方式。

与并行通信相比，串行通信只使用一个传输线路来传送数据，这使得串行通信在连接距离较远的设备之间具有更好的灵活性和可扩展性。

1.2 Serial接口Serial接口是一种用于串行通信的硬件和软件接口。

它将计算机或控制器与设备之间的数据传输进行协调和管理。

2. 工作原理2.1 传输方式Serial接口通过逐位地传输数据来进行通信。

数据以比特（bit）的形式通过传输线路传输。

串行通信是一个双向的过程，即数据可以在两个方向上进行传输。

2.2 传输速率Serial接口的传输速率以波特率（baud rate）来度量。

波特率表示每秒钟传输的比特数。

波特率越高，数据传输速度越快。

2.3 数据帧数据帧是Serial接口传输的数据单元。

它包含了数据位、起始位、停止位和可能的校验位。

起始位和停止位用于标识数据的起始和结束，而校验位用于验证数据的完整性。

3. 使用方法3.1 连接设备使用Serial接口进行通信时，首先需要将计算机或控制器与目标设备进行连接。

这通常涉及使用串行线缆将两个设备的串行端口相连。

3.2 配置通信参数在进行Serial通信之前，需要配置一些通信参数，如波特率、数据位、停止位和校验位等。

这些参数需要与目标设备的配置相匹配，才能实现有效的通信。

3.3 通信协议使用Serial接口进行通信时，需要定义一套通信协议。

通信协议包括发送和接收数据的格式、数据帧的结构以及错误处理等内容。

4. 总结通过本文，我们详细了解了Serial接口的工作原理和使用方法。

Serial接口是一种常用的通信接口，它通过串行通信的方式实现数据传输。

熟悉Serial接口的原理和使用方法，有助于我们在实际应用中正确地配置和操作Serial接口，实现可靠的数据传输。

串行接口是一种数字接口，用于在计算机系统中传输数字信号或者数据。

串行接口通过一根线依次传输每个位的数据，相比并行接口，串行接口只需要一根线就可以进行数据传输，因此在一些场景中可以节省成本和空间。

本文将首先简述串行接口的工作原理，然后分别对串行接口的优点和缺点进行详细介绍。

一、串行接口的工作原理1. 数据传输串行接口通过一个个数据位的顺序传送数据，每个数据位通过一根线进行传输。

在传输时，数据被分割成一个个数据包，每个数据包由起始位、数据位、校验位和停止位组成。

这些数据包按照一定的规则经过线路传输，接收端再将这些数据包组装还原成原始数据。

而整个过程中，数据包的传输是依赖于时钟脉冲信号的。

2. 时钟信号为了确保接收端能够正确地接收和理解发送端的数据，串行接口需要一个时钟信号来进行数据的同步。

时钟信号在数据传输的过程中充当了一个重要的角色，确保发送端的数据能够被准确地读取和复原。

3. 带宽利用串行接口能够更好地利用带宽，因为它只需要一根线来进行数据传输。

在一些对带宽有限制的环境下，串行接口可以更好地满足需求。

二、串行接口的优缺点串行接口作为一种常见的数字接口，在许多设备中被广泛使用。

其优缺点如下：优点：1. 使用简单串行接口只需要一根线进行数据传输，在设计和使用上相对简单。

这对于一些资源有限的情况下尤为重要，比如在一些嵌入式系统中，串行接口能够更好地满足需要。

2. 抗干扰能力强因为串行接口只需要一根线进行数据传输，相比并行接口，串行接口在传输过程中对于干扰的抵抗能力更强。

这使得串行接口能够更好地适用于电磁干扰严重的环境。

3. 长距离传输串行接口可以支持较长的传输距离，这对于一些需要进行长距离数据传输的场景非常重要。

缺点：1. 传输速率低由于串行接口是逐位传输数据的，因此在相同条件下，它的传输速率往往比并行接口要低。

这意味着在需要进行高速数据传输的场景下，串行接口可能无法满足需求。

2. 数据传输效率低串行接口在数据传输的过程中需要进行数据包的分割和再组装，这会导致数据传输的效率较低，尤其在大批量数据传输的情形下。

串行EEPROM接口方法讲解串行EEPROM（Electrically Erasable Programmable Read-Only Memory）是一种非易失性存储器，它可以通过串行接口与微控制器或其他设备进行通信。

串行EEPROM常用于存储配置信息、校准数据和日志记录等功能。

本文将对串行EEPROM的接口方法进行讲解。

串行EEPROM主要有两种接口方式：I2C和SPI。

I2C（Inter-Integrated Circuit）是一种串行通信协议，可以通过两根线进行通信；SPI（Serial Peripheral Interface）是一种串行通信协议，通信需要使用4根线。

下面将依次介绍两种接口的方法。

一、I2C接口方法I2C接口是一种简单、快速和可靠的通信协议，由两根线组成：SCL （串行时钟线）和SDA（串行数据线）。

I2C通信需要一个主设备（如微控制器）和一个或多个从设备（如串行EEPROM）。

1.初始化：首先，需要将SCL和SDA引脚配置为I2C模式，并设置串行EEPROM 的设备地址。

通常，每个串行EEPROM都有一个唯一的7位设备地址。

通过设置地址位上的电平（0或1），可以配置不同的从设备。

2.启动通信：为了开始I2C通信，主设备需要发出一个起始信号。

起始信号是由将SDA从高电平转换为低电平，然后将SCL从高电平转换为低电平形成的。

3.发送设备地址：主设备在发送起始信号之后，将需要访问的设备地址与通信位（读或写）发送到SDA线上。

这个8位的地址包括7位的设备地址和1位的读/写位。

4.等待应答：接下来，主设备需要等待来自串行EEPROM的应答信号。

在等待期间，主设备需要释放SDA线，并将SCL线保持在低电平。

5.发送数据：如果收到了来自串行EEPROM的应答信号，主设备可以继续通过I2C通信发送数据。

可以发送一个或多个字节的数据到串行EEPROM。

6.停止通信：当所有数据都发送完毕后，主设备发出停止信号，即将SDA线从低电平转换为高电平，然后将SCL线从低电平转换为高电平。

串行接口的分类
串行接口是一种用于数据传输的接口标准，按照其特性和功用，可以分为以下几类：
1. RS-232串行接口：是早期计算机制造商和设备制造商广泛使用的一种通信接口，用于支持计算机与各种外设设备之间的通信。

通常使用9针或25针的D型插头连接，主要用于较短距离的串行数据传输。

2. RS-422/RS-485串行接口：是一种更为先进的串行通信接口，支持长距离传输和多点连接，能够在上千米的距离上进行高速数据传输。

RS-422接口采用差分信号技术消除噪声干扰，RS-485接口则支持多点连接和多主机通信。

3. USB串行接口：是一种通用串行总线接口，用于连接计算机和各种数字设备。

USB接口有多种规格，包括USB 1.0、USB 2.0、USB 3.0等，具有高速传输、热插拔和通用性强等优点。

4. Ethernet串行接口：是一种通用局域网接口，采用规范化的物理层标准和协议，用于支持计算机和网络设备之间的数据传输，其传输速度达到了千兆位每秒以上。

5. HDMI串行接口：是一种高清晰度多媒体接口标准，用于数字音频/视频传输。

该接口可支持高清晰度、3D影像、互联网传输等功能。

综上所述，不同类型的串行接口具有不同的特性和应用范围，常用的串行接口包括RS-232、RS-422/RS-485、USB、Ethernet和HDMI等。

单片机中常见的接口类型及其功能介绍单片机（microcontroller）是一种集成了中央处理器、内存和各种外围接口的微型计算机系统。

它通常用于嵌入式系统中，用于控制和监控各种设备。

接口是单片机与外部设备之间进行数据和信号传输的通道。

本文就单片机中常见的接口类型及其功能进行介绍。

一、串行接口1. 串行通信口（USART）：USART是单片机与外部设备之间进行串行数据通信的接口。

它可以实现异步或同步传输，常用于与计算机、模块、传感器等设备进行数据交换。

2. SPI（串行外围接口）：SPI接口是一种全双工、同步的串行数据接口，通常用于连接单片机与存储器、传感器以及其他外围设备。

SPI接口具有较高的传输速度和灵活性，可以实现多主多从的数据通信。

3. I2C（Inter-Integrated Circuit）：I2C接口是一种面向外部设备的串行通信总线，用于连接不同的芯片或模块。

I2C接口通过两条双向线路进行数据传输，可以实现多主多从的通信方式，并且占用的引脚较少。

二、并行接口1. GPIO（通用输入/输出）：GPIO接口是单片机中最常见的接口之一，用于连接与单片机进行输入输出的外围设备。

通过设置相应的寄存器和引脚状态，可以实现单片机对外部设备进行控制和监测。

2. ADC（模数转换器）：ADC接口用于将模拟信号转换为数字信号，常用于单片机中对模拟信号的采集和处理。

通过ADC接口，单片机可以将外部传感器等模拟信号转化为数字信号，便于处理和分析。

3. DAC（数模转换器）：DAC接口用于将数字信号转换为模拟信号。

通过DAC接口，单片机可以控制外部设备的模拟量输出，如音频输出、电压控制等。

三、特殊接口1. PWM（脉冲宽度调制）：PWM接口用于产生特定占空比的脉冲信号。

通过调节脉冲的宽度和周期，可以控制外部设备的电平、亮度、速度等。

PWM接口常用于控制电机、LED灯、舵机等设备。

2. I2S（串行音频接口）：I2S接口用于在单片机和音频设备之间进行数字音频数据传输。

串行接口的工作原理
串行接口（Serial Interface）的工作原理是，通过一条传输线将数据位按照顺序进行传输，而不是同时传输所有数据位。

它一般由两根线组成，分别是发送线（TX）和接收线（RX）。

数据通过发送线以连续的位序列的形式从发送方传输到接收方，接收方通过接收线将接收到的数据重新组装成完整的消息。

在串行通信时，数据通常是按照位的顺序逐个传输的。

发送方将数据位按顺序逐个发送到发送线上，接收方通过接收线逐个接收数据位。

数据位的传输速率由波特率（Baud rate）来控制，波特率指的是每秒传输的位数。

为了确保数据能够被准确地发送和接收，串行口通常还需要使用其他信号线，如数据就绪信号（Ready）和数据结束信号（Stop）。

数据就绪信号用于通知接收方有新的数据即将到来，并准备好接收，而数据结束信号用于表示数据传输的结束。

串行口的工作原理可以被简单概括为发送方将数据按照位的顺序发送给接收方，接收方通过接收线逐个接收数据位，并将其重新组装成完整的消息。

通过控制波特率和使用其他信号线，串行口可以实现可靠的数据传输。
