液压管接头管接头的分类液压软管、高压球阀、意图奇的快速接头、卡套式管接头、焊接式管接头、高压软管。
过渡式管接头、卡套式管接头、三通式管接头、非标式管接头、扩口式管接头、直角式管接头、旋转式管接头、快速接头、不锈钢管接头、铜接头。
液压管接头标准一、卡套式管接头的装配（一）预装①卡套式管接头的预装的最重要的环节，直接影响到密封的可靠性。
一般需要专用的预器。
管径小的接头可以在台钳上进行预装。
具体做法是，用一个接头作为母体，将螺母、卡套压紧到管子上可。
主要有卡套式直通管接头、卡套式端直通接通头、卡套式三通管接头等型式。
笔者发现，即使是同一厂家一批货，这几种接头体上锥形孔的深度往往不相同，结果就造成了泄漏，而此问题往往被忽视。
正确的做法是，管子一端用什么样的接头体连接，对应的连接端则用相同类型的接头预装，这样能最大限度地避免出现泄漏问题。
②管子端面应平齐。
管子锯断后应在砂轮等工具上打磨平齐，并且去除毛刺，清洗并用高压空气吹净后再使用。
③预装时，应尽量保持管子与接头体的同轴度，若管子偏斜过大也会造成密封失效。
④预装力不宜太大使卡套的内刃刚好嵌入管子外壁，卡套不应有明显变形。
在进行管路连接时，再按规定的拧紧力装配。
ф6-1卡套的拧紧力为64-1 15n、16фmmr 259n、ф18mm的为450n。
如果在预装时卡套变形严重，会失去密封作用。
（二）.禁止加入密封胶等填料。
有人为了取得更好密封效果，在卡套上涂上密封胶，结果密封胶被冲入液压系统中，造成液压元件阴尼孔堵塞等故障。
（三）.连接管路时，应使管子有足够的变形余量，避免使管子受到拉伸力。
（四）.连接管路时，应避免使其受到侧向力，侧向力过大会造成密封不严。
（五）.连接管路时，应一次性好，避免多次拆卸，否则也会使密封性能变差。
卡套式管接头安装（１）按第9章要求对需要酸洗的管子应先酸洗处理；（２）按需要长度用锯床或专用切管机等机具切断管子，绝对不允许用溶断（如火焰切割）或砂轮切割；除去管端内外圆毛刺、金属切屑及污垢；除去管接头的防锈剂及污垢；同时还要保证管子圆度；（３）将螺母、卡套先后套入管子，卡套前端刃口（小径端）距管子口至少3mm，然后将管子插入接头体内锥孔，顶到为止；（４）慢慢拧紧螺母，同时转动管子直至不动时，再拧紧螺母2/3～4/3圈；（５）拆开检查卡套是否已切入管子，位置是否正确。

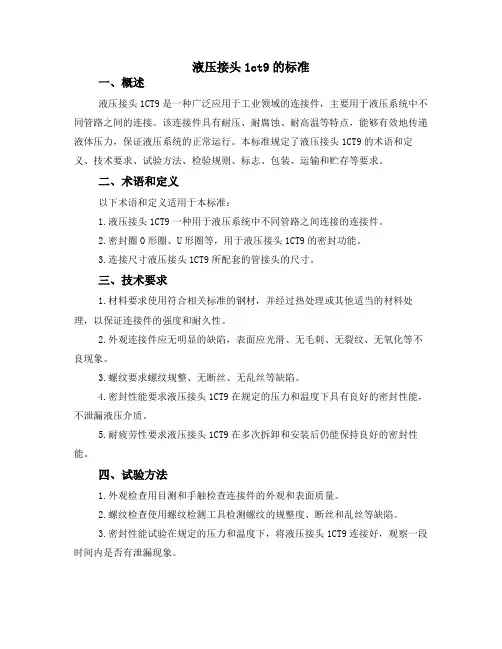

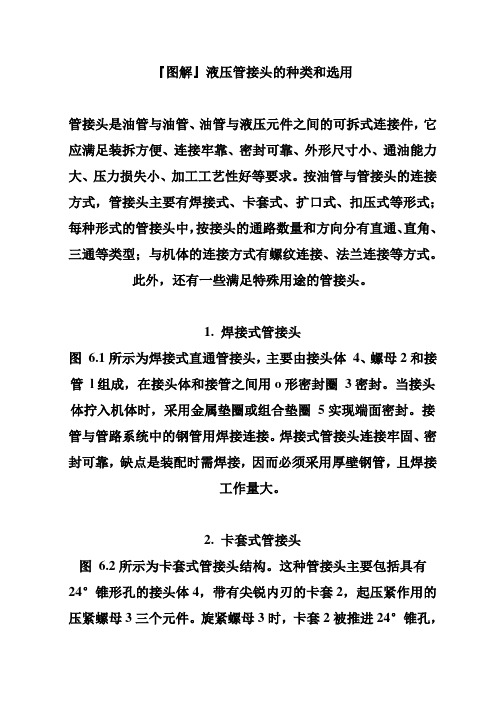

『图解』液压管接头的种类和选用管接头是油管与油管、油管与液压元件之间的可拆式连接件，它应满足装拆方便、连接牢靠、密封可靠、外形尺寸小、通油能力大、压力损失小、加工工艺性好等要求。
按油管与管接头的连接方式，管接头主要有焊接式、卡套式、扩口式、扣压式等形式；每种形式的管接头中，按接头的通路数量和方向分有直通、直角、三通等类型；与机体的连接方式有螺纹连接、法兰连接等方式。
此外，还有一些满足特殊用途的管接头。
1. 焊接式管接头图 6.1所示为焊接式直通管接头，主要由接头体4、螺母2和接管l组成，在接头体和接管之间用o形密封圈3密封。
当接头体拧入机体时，采用金属垫圈或组合垫圈5实现端面密封。
接管与管路系统中的钢管用焊接连接。
焊接式管接头连接牢固、密封可靠，缺点是装配时需焊接，因而必须采用厚壁钢管，且焊接工作量大。
2. 卡套式管接头图 6.2所示为卡套式管接头结构。
这种管接头主要包括具有24°锥形孔的接头体4，带有尖锐内刃的卡套2，起压紧作用的压紧螺母3三个元件。
旋紧螺母3时，卡套2被推进24°锥孔，并随之变形，使卡套与接头体内锥面形成球面接触密封；同时，卡套的内刃口嵌入油管l的外壁，在外壁上压出一个环形凹槽，从而起到可靠的密封作用。
卡套式管接头具有结构简单、性能良好、质量轻、体积小、使用方便、不用焊接、钢管轴向尺寸要求不严等优点，且抗振性能好，工作压力可达31.5MPa，是液压系统中较为理想的管路连接件。
3. 锥密封焊接式管接头图 6.3所示为锥密封焊接式管接头结构。
这种管接头主要由接头体2、螺母4和接管5组成，除具有焊接式管接头的优点外，由于它的o形密封圈装在接管5的24°锥体上，使密封有调节的可能，密封更可靠。
工作压力为34.5MPa，工作温度为－25℃～80℃。
这种管接头的使用越来越多。
4. 扩口式管接头图 6.4所示是扩口式管接头结构。
这种管接头有A型和B型两种结构形式：A型由具有74°外锥面的管接头体1、起压紧作用的螺母2和带有60°内锥孔的管套3组成；B型由具有90°外锥的接头体l和带有90°内锥孔的螺母2组成。
液压软管接头类型及其应用液压接头是连接液压管路与液压管路，或管路与液压元件的之间的连接元件，液压接头包含软管用液压接头和硬管用液压接头，这里仅介绍软管用液压接头，液压软管接头一段连接液压软管（称为尾端），另一端连接其他元件（终端），为了保证与其他元件连接的兼容和无泄漏密封，液压软管接头的终端需要遵循通用的接口标准进行设计，尾端的主要作用就是保证接头与软管连接的长久密封。
从接口的形式可以分为如下几种：1.O型圈端面密封软管接头1.软管接头2.油口3.O型圈4.接头5.螺母6.O型圈，当螺母5与接头体的外螺纹旋合时，随着拧紧力矩的增大，软管接头与接头体（件4）的端面之间接触并压紧，接头4端面的O型圈产生弹性变形，与件6和件4端面充分接触并产生压力，起到密封作用。
安装过程中需要特别注意，安装前检查密封圈。
2. 24°锥密封端软管接头1.软管接头2.O型圈3.油口4.接头5.螺母，当螺母5与接头体（件4）的外螺纹旋合时，随着拧紧力矩的增大，软管接头外锥面与接头体（件4）内锥面之间接触并压紧，软管接头1外锥面的O型圈产生弹性变形，与件6和件4锥面充分接触并产生较大的压力，起到密封作用，由于锥面的杠杆作用，锥面间的压力更大，密封效果理论上更好。
安装过程中需要特别注意，安装前检查密封圈。
3.法兰端软管接头1.软管接头2. 油口、法兰头、法兰压板3.O型圈，软管接头的法兰头被法兰压板压在油口上，当螺栓拧紧力矩增加时，螺栓产生很大的预紧力，螺栓预紧力通过法兰压板，把法兰头紧紧地压在油口，法兰头上的O型圈（件3）被压的发生变形，软管接头（件1）的法兰头端面和油口面充分接触并产生的压力，起到密封作用，由于使用高强度螺栓，接触面间的压力很大，密封效果理论上非常好。
安装过程中需要特别注意，安装前检查端面O型圈。
4.螺柱端软管接头接头螺纹根部带有O型垫圈，接头通过螺纹与有口连接时，O型圈与油口端面贴合起到密封作用。
液压管接头知识本文档仅用于技术交流QQ ：393440449xdplc2011@本文档仅用于技术交流液压管接头液压管接头知识一.液压管接头分类按照类别来区分：-胶管接头-过渡接头2011年10月Solid制作胶管接头按照形式来分：1.扣压式胶管接头2. 重复使用接头（可拆式）扣压部分软管外连接端接头芯子（Nipple)套筒（Shell)胶管接头结构（俗称三件套）螺母（NUT)2.重复使用接头（可拆式）内连接部分内连接部分过渡接头按照GB分为类：-卡套式-扩口式-焊接式锥管螺纹密封型式管接头的基本功能－连接与密封方式－刚性密封－弹性密封－螺纹密封刚性密封技术特点：-依靠接头体与接头体金属之间来实现密封优点：-结构简单，不需要密封圈-温度适应范围大-介质适应性强缺点：－对接头加工精度要求比较高－密封接触面容易在震动的环境产生应力松弛－装配技术要求高，密封可靠性差－有限的重复装拆次数－密封面的损坏不可修复单边（30°,37°,45°)锥面扩口连接60°锥面连接本文档仅用于技术交流管接头的弹性密封技术技术特点：-依靠弹性密封圈在接头体与接头体之间填充作用实现密封优点：-耐高压，冲击和振动－弹性密封的压力反馈特性-对金属零件的精度要求低－弹性材料的填充作用管接头的弹性密封技术优点：－对装配的技术要求低，密封可靠性好－可重复装拆寿命长－密封损坏可修复－更换密封圈缺点：－零件多－需要密封圈－适应温度和介质受限制－需要特殊材料密封圈F PF M F P F M本文档仅用于技术交流密封圈工作在动压区内密封圈工作在静压区内*UNF 内螺纹* O形圈在对方过渡接头* 工作压力: 280 ~ 420 BAR* 一般适用于内径25mm以内高压本文档仅用于技术交流O型圈油口端可调向连接24°锥面连接(卡套，球头，DKO )d2M 本文档仅用于技术交流SAE拼合法兰油口*UNF 内螺纹* O 形圈在对方过渡接头* 工作压力: 280 ~ 420 BAR* 一般适用于内径25mm以内高压本文档仅用于技术交流管接头编号规则套筒编号规则如：00210-08表示配国外标准二层钢丝编织不剥外胶软管的套筒03310套筒加强形（配进口编织胶管）00110 -08 00200-12 00400-16 00210-16续上表螺母编号规则N-XXX 如：N-B20T表示带英制BSPP G1.1/4”螺纹的套螺母螺纹标号对用于某一系列产品的专用螺母则还需在上述代号后加适当标记，予以区分，如下表：特殊螺母代号，如下表：胶管接头编号规则芯子编号规则第一位为2、3、4的芯子须在整个代号后加X，如不加X则表示芯子与螺母的组合件。
液压软管接头规格型号

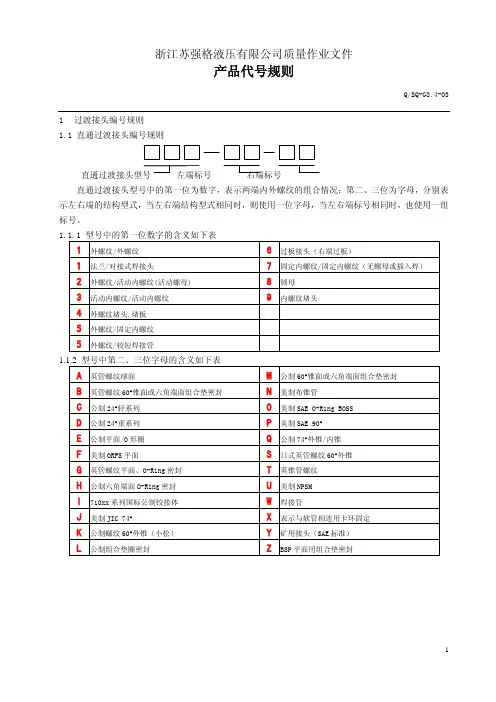

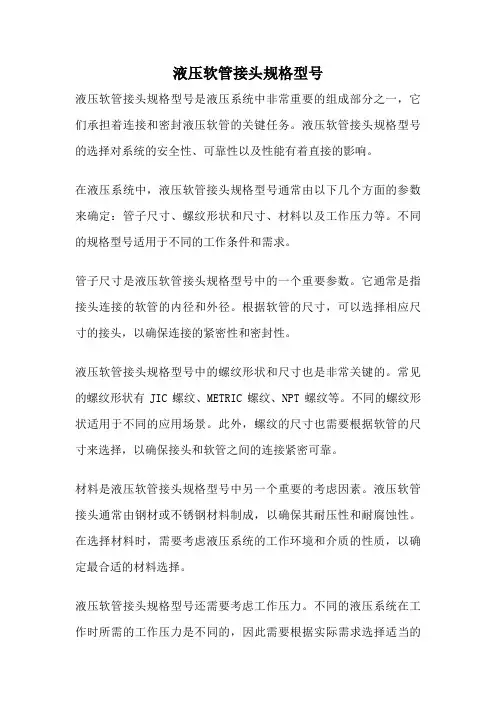

液压软管接头规格型号是液压系统中非常重要的组成部分之一，它们承担着连接和密封液压软管的关键任务。
液压软管接头规格型号的选择对系统的安全性、可靠性以及性能有着直接的影响。
在液压系统中，液压软管接头规格型号通常由以下几个方面的参数来确定：管子尺寸、螺纹形状和尺寸、材料以及工作压力等。
不同的规格型号适用于不同的工作条件和需求。
管子尺寸是液压软管接头规格型号中的一个重要参数。
它通常是指接头连接的软管的内径和外径。
根据软管的尺寸，可以选择相应尺寸的接头，以确保连接的紧密性和密封性。
液压软管接头规格型号中的螺纹形状和尺寸也是非常关键的。
常见的螺纹形状有JIC螺纹、METRIC螺纹、NPT螺纹等。
不同的螺纹形状适用于不同的应用场景。
此外，螺纹的尺寸也需要根据软管的尺寸来选择，以确保接头和软管之间的连接紧密可靠。
材料是液压软管接头规格型号中另一个重要的考虑因素。
液压软管接头通常由钢材或不锈钢材料制成，以确保其耐压性和耐腐蚀性。
在选择材料时，需要考虑液压系统的工作环境和介质的性质，以确定最合适的材料选择。
液压软管接头规格型号还需要考虑工作压力。
不同的液压系统在工作时所需的工作压力是不同的，因此需要根据实际需求选择适当的
规格型号，以确保接头能够承受系统的工作压力。
液压软管接头规格型号的选择是液压系统设计中不可忽视的一部分。
通过合理选择规格型号，可以确保系统的安全性、可靠性和性能，并提高系统的工作效率。
因此，在设计液压系统时，需要仔细考虑液压软管接头规格型号的选择，以满足系统的实际需求，并确保系统的正常运行。
