地方土工试验结果导入理正勘察软件

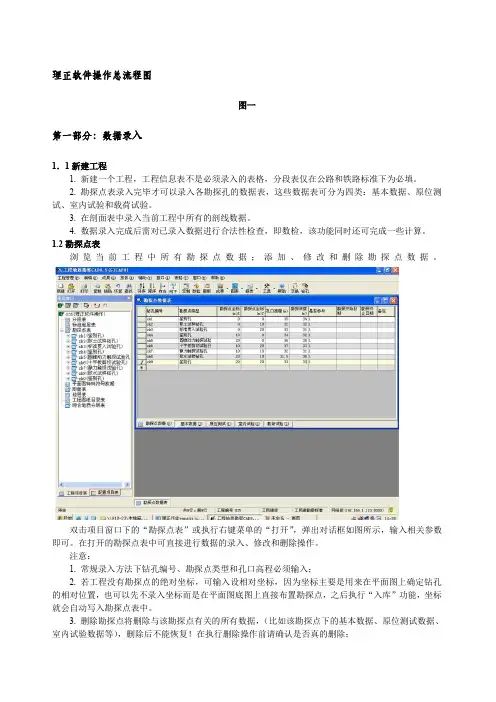

理正软件操作总流程图图一第一部分：数据录入1．1新建工程1.新建一个工程，工程信息表不是必须录入的表格，分段表仅在公路和铁路标准下为必填。

2.勘探点表录入完毕才可以录入各勘探孔的数据表，这些数据表可分为四类：基本数据、原位测试、室内试3.4.1.2浏数据。

双击项目窗口下的“勘探点表”或执行右键菜单的“打开”，弹出对话框如图所示，输入相关参数即可。

在打开的勘探点表中可直接进行数据的录入、修改和删除操作。

注意：1.常规录入方法下钻孔编号、勘探点类型和孔口高程必须输入；2.若工程没有勘探点的绝对坐标，可输入设相对坐标，因为坐标主要是用来在平面图上确定钻孔的相对位置，也可以先不录入坐标而是在平面图底图上直接布置勘探点，之后执行“入库”功能，坐标就会自动写入勘探点表中。

3.删除勘探点将删除与该勘探点有关的所有数据，（比如该勘探点下的基本数据、原位测试数据、室内试验数据等），删除后不能恢复！在执行删除操作前请确认是否真的删除；4.“偏移量”交互为负值表示该勘探点按其里程前进的方向向左的偏移量，正值则为向右的偏移量；5.“是否参与”设置勘探点是否参与统计和出图，有三个选项：0-否，表示该勘探点不参与统计和出图（柱状图及剖面图），但参与平面图的绘制；1-是，表示该点参与统计和绘制成果图表；2-绘剖面小柱状图，表示该勘探点在剖面图中将绘制小柱状图；6.项目窗口下所有的数据表中，用户都可以根据自己的习惯来设置数据表中录入项目的多少和项目排列先后次序。

下面以“勘探点表”为例介绍具体操作。

首先打开“勘探点表”，在“辅助”下选择“设置表格字段状态”，或点击主界面工具条中的“定制”，弹出对话框如图所示；7.选择工具栏右侧的“钻孔”或从“辅助”菜单下选择“钻孔点编号成批修改”可以完成勘探钻孔编号批修改，详细步骤参见操作技巧3.4.9；8.选择工具栏右侧的“交换”，或从“辅助”菜单下选择“勘探点X,Y坐标互换”，可以在选择的坐标系不同的情况下，实现对“勘探点表”的钻孔的X,Y坐标值互换。

17、理正软件的使用方法17.1数据录入以工程为主线，按照新建工程的一般流程介绍数据录入的操作及注意事项，需要注意的是操作流程并非固定不变，可以根据需要按自己习惯的方式适当变更录入数据的顺序，具体操作将结合各种具体表格进行详细介绍。

17.1.1流程图17.1.2流程说明数据录入流程以一个特定工程为例进行说明：1.新建一个工程，工程信息表不是必须录入的表格，分段表仅在公路和铁路标准下为必填。

2.勘探点表录入完毕才可以录入各勘探孔的数据表，这些数据表可分为四类：基本数据、原位测试、室内试验和载荷试验。

3.在剖面表中录入当前工程中所有的剖线数据。

4.数据录入完成后需对已录入数据进行合法性检查，即数检，该功能同时还可完成一些计算。

数据录入主要在项目窗口中完成。

17.2操作步骤17.2.1新建工程在“工程管理”下选择“新建工程”，弹出对话框如图所示，输入相关参数后点击“确定” 键即可。

注意：1.工程编号、工程名称必须输入（工程名称输入完整全称，以便后面出柱状图）；2.铁路和公路标准要求输入起始里程、终止里程和里程冠号；3.生成无底图的平面图时，“水平是否为Y轴”项前选择”"时，在CAD屏幕上显示的X和Y坐标值与录入值相反；对于应用已有底图出图的，则该选择不起作用。

17.2.2钻孔数据17.2.2.1勘探点表浏览当前工程中所有勘探点数据；添加、修改和删除勘探点数据。

双击项目窗口下的“勘探点表”或执行右键菜单的“打开”，弹出对话框如图所示，输入相关参数即可。

在打开的勘探点表中可直接进行数据的录入、修改和删除操作。

注意：1.勘探点表只用输入如图所示数项，勘探点类型一定输入正确类型，以便出平面图所需;2.可使用EXCEL，输入如图对应数据，复制后在如图表格中使用Ctrl+B的命令（或者点鼠标右键选择“粘贴追加”命令。

17.2.2.2基本数据野外勘探的描述记录。

在打开的勘探点表下，选中一个勘探点，点击下方的“基本数据”，弹出对话框如图所示。

理正软件操作总流程图图一第一部分：数据录入1．1新建工程1. 新建一个工程，工程信息表不是必须录入的表格，分段表仅在公路和铁路标准下为必填。

2. 勘探点表录入完毕才可以录入各勘探孔的数据表，这些数据表可分为四类：基本数据、原位测试、室内试验和载荷试验。

3. 在剖面表中录入当前工程中所有的剖线数据。

4. 数据录入完成后需对已录入数据进行合法性检查，即数检，该功能同时还可完成一些计算。

1.2勘探点表浏览当前工程中所有勘探点数据；添加、修改和删除勘探点数据。

双击项目窗口下的“勘探点表”或执行右键菜单的“打开”，弹出对话框如图所示，输入相关参数即可。

在打开的勘探点表中可直接进行数据的录入、修改和删除操作。

注意：1. 常规录入方法下钻孔编号、勘探点类型和孔口高程必须输入；2. 若工程没有勘探点的绝对坐标，可输入设相对坐标，因为坐标主要是用来在平面图上确定钻孔的相对位置，也可以先不录入坐标而是在平面图底图上直接布置勘探点，之后执行“入库”功能，坐标就会自动写入勘探点表中。

3. 删除勘探点将删除与该勘探点有关的所有数据，（比如该勘探点下的基本数据、原位测试数据、室内试验数据等），删除后不能恢复！在执行删除操作前请确认是否真的删除；4.“偏移量”交互为负值表示该勘探点按其里程前进的方向向左的偏移量，正值则为向右的偏移量；5.“是否参与”设置勘探点是否参与统计和出图，有三个选项：0-否，表示该勘探点不参与统计和出图（柱状图及剖面图），但参与平面图的绘制；1-是，表示该点参与统计和绘制成果图表；2-绘剖面小柱状图，表示该勘探点在剖面图中将绘制小柱状图；6. 项目窗口下所有的数据表中，用户都可以根据自己的习惯来设置数据表中录入项目的多少和项目排列先后次序。

下面以“勘探点表”为例介绍具体操作。

首先打开“勘探点表”，在“辅助”下选择“设置表格字段状态”，或点击主界面工具条中的“定制”，弹出对话框如图所示；7. 选择工具栏右侧的“钻孔”或从“辅助”菜单下选择“钻孔点编号成批修改”可以完成勘探钻孔编号批修改，详细步骤参见操作技巧3.4.9；8. 选择工具栏右侧的“交换”，或从“辅助”菜单下选择“勘探点X,Y坐标互换”，可以在选择的坐标系不同的情况下，实现对“勘探点表”的钻孔的X,Y坐标值互换。

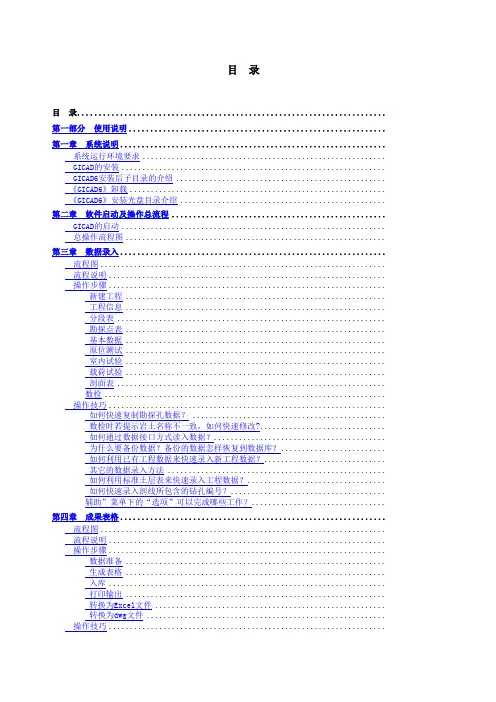

目录目录........................................................................第一部分使用说明............................................................第一章系统说明..............................................................系统运行环境要求..........................................................GICAD的安装...............................................................GICAD6安装后子目录的介绍..................................................《GICAD6》卸载.............................................................《GICAD6》安装光盘目录介绍................................................. 第二章软件启动及操作总流程 ..................................................GICAD的启动...............................................................总操作流程图.............................................................. 第三章数据录入..............................................................流程图....................................................................流程说明..................................................................操作步骤..................................................................新建工程 ..............................................................工程信息 ..............................................................分段表 ................................................................勘探点表 ..............................................................基本数据 ..............................................................原位测试 ..............................................................室内试验 ..............................................................载荷试验 ..............................................................剖面表 ................................................................数检 ...................................................................操作技巧..................................................................如何快速复制勘探孔数据？ ..............................................数检时若提示岩土名称不一致，如何快速修改?..............................如何通过数据接口方式读入数据？.........................................为什么要备份数据？备份的数据怎样恢复到数据库？.........................如何利用已有工程数据来快速录入新工程数据？.............................其它的数据录入方法 ....................................................如何利用标准土层表来快速录入工程数据？.................................如何快速录入剖线所包含的钻孔编号？.....................................辅助”菜单下的“选项”可以完成哪些工作？................................ 第四章成果表格..............................................................流程图....................................................................流程说明..................................................................操作步骤..................................................................数据准备 ..............................................................生成表格 ..............................................................入库 ..................................................................打印输出 ..............................................................转换为Excel文件 .......................................................转换为dwg文件 .........................................................操作技巧..................................................................如何生成物理力学指标设计参数表？.......................................如何制作表格模板及注意事项 ............................................打印时如何人为控制分页 ................................................跨土层取样的剔除原则 ..................................................统计时如何手工剔除数据 ................................................表格列项目较多时如何方便得查看数据.....................................入库的用途 ............................................................辅助”中“选项”的其它用途 ............................................. 第五章成果图................................................................平面图....................................................................流程图 ................................................................流程说明 ..............................................................流程一的操作步骤 ......................................................流程二的操作步骤 ......................................................平面图的其它功能 ......................................................操作技巧 ..............................................................剖（断）面图..............................................................流程图 ................................................................流程说明 ..............................................................操作步骤 ..............................................................剖面图的其它功能 ......................................................操作技巧 ..............................................................柱状图....................................................................柱状图简介 ............................................................钻孔柱状图 ............................................................静探柱状图 ............................................................动探柱状图 ............................................................地质柱状图 ............................................................小桥涵工点图 ..........................................................柱状图的其它功能 ......................................................操作技巧 ..............................................................等高线.................................................................... 第六章分析评价..............................................................计算地基承载力............................................................流程图 ................................................................操作步骤 ..............................................................辅助功能介绍 ..........................................................场地类别评估..............................................................工民建标准（电力标准） ................................................铁路版 ................................................................公路版 ................................................................水利版 ................................................................地方版本说明 ..........................................................液化判别..................................................................流程图 ................................................................操作 ..................................................................辅助功能介绍（创建液化判别计算表模板）.................................地方版本说明 ..........................................................桩沉降计算................................................................流程图 ................................................................操作步骤 ..............................................................地基沉降计算..............................................................单桩承载力计算............................................................计算桩侧阻和端阻..........................................................黄土湿陷性判别............................................................流程图 ................................................................操作步骤 ..............................................................膨胀土评估................................................................流程图 ................................................................操作步骤 .............................................................. 第七章室内试验..............................................................直剪试验曲线..............................................................流程图 ................................................................操作步骤 ..............................................................三轴剪切试验曲线..........................................................流程图 ................................................................操作步骤 ..............................................................颗粒分析试验曲线..........................................................流程图 ................................................................操作步骤 ..............................................................土层颗分试验曲线..........................................................流程图 ................................................................操作步骤 ..............................................................固结试验曲线..............................................................流程图 ................................................................操作步骤 ..............................................................土层固结试验曲线..........................................................流程图 ................................................................操作步骤 ..............................................................水质分析报告.............................................................. 第八章原位试验..............................................................原位试验概述..............................................................生成静探曲线简图..........................................................静探成果图（Excel方式）..................................................岩芯鉴定表................................................................试坑鉴定表................................................................十字板剪切试验............................................................旁压试验..................................................................流程图 ................................................................操作步骤 ..............................................................平板载荷试验..............................................................流程图 ................................................................操作步骤 ..............................................................辅助功能介绍 .......................................................... 第九章勘察报告..............................................................生成勘察报告..............................................................生成文字报告 ..........................................................生成（编辑）勘察简明报告 ..............................................编辑勘察报告..............................................................编辑报告首页 ..........................................................编辑勘察文字报告 ......................................................辅助功能介绍（编辑模板）..................................................选用勘察报告模板.......................................................... 第二部分技术条件............................................................第一章岩土工程室内定名......................................................适用范围..................................................................依据......................................................................工民建工程勘察标准定名方法................................................公路工程勘察标准定名方法..................................................《公路路基设计规范》（JTJ013－86）.......................................《公路桥涵地基与基础设计规范》（JTJ024－85）.............................铁路工程勘察标准定名方法..................................................水利工程勘察标准定名方法..................................................电力工程勘察标准定名方法.................................................. 第二章地基承载力............................................................适用范围..................................................................依据......................................................................说明......................................................................承载力查询规则 ........................................................标贯、轻型动探击数确定地基承载力方法选择...............................承载力标准值确定 ......................................................地基承载力计算方法.......................................................国标《建筑地基基础设计规范》（GBJ7－89）................................北京《北京地区建筑地基基础勘察设计规范》（DBJ01-501-92）................天津《天津市建筑地基基础设计规范》（TBJ1-88）...........................浙江《浙江省建筑软弱地基基础设计规范》（DBJ10-90）......................福建《福建省建筑地基基础勘察设计规范》（DBJ13-07-91）...................广东《广东省建筑地基基础设计规范》(DBJ15-3-91).........................深圳《深圳地区建筑地基基础勘察设计规范》（SJG1-88）.....................成都地区 ..............................................................《重庆市建筑地基基础设计规范》（DB50-5001-1997）.........................综合（N10） ............................................................综合（） ...............................................................动探（N120） ...........................................................《铁路桥涵设计规范》（TBJ2-85） .........................................《公路桥涵地基与基础设计规范》（JTJ024-85）..............................《港口工程地基规范》（JTJ219-87）........................................ 第三章场地类别..............................................................适用范围..................................................................依据......................................................................工民建抗震标准判别方法....................................................旧规范判别方法（《建筑抗震设计规范》（GBJ11--89））.......................新规范判别方法（《建筑抗震设计规范》（GB 50011--2001））..................公路工程抗震标准判别方法..................................................铁路工程抗震标准判别方法..................................................水利工程抗震标准判别方法..................................................电力工程抗震标准判别方法.................................................. 第四章液化分析..............................................................适用范围..................................................................依据......................................................................工民建抗震标准判别方法....................................................总则 ..................................................................初判 ..................................................................详细判别 ..............................................................公路工程抗震标准判别方法..................................................总则 ..................................................................初判 ..................................................................详细判别 ..............................................................铁路工程抗震标准判别方法..................................................总则 ..................................................................初判 ..................................................................详细判别 ..............................................................水利工程抗震标准判别方法..................................................总则 ..................................................................初判 ..................................................................详细判别 ..............................................................电力工程抗震标准判别方法.................................................. 第五章湿陷性................................................................适用范围..................................................................黄土湿陷性评价............................................................黄土湿陷性的判别 ......................................................黄土地基的湿陷类型 ....................................................黄土地基的湿陷等级判别 ................................................ 第六章膨胀土................................................................适用范围..................................................................膨胀土地基的评价..........................................................膨胀土的胀缩潜势 ......................................................膨胀土地基的胀缩等级 .................................................. 第七章室内试验..............................................................常规试验数据..............................................................颗分试验..................................................................颗分数据 ..............................................................试验数据的处理 ........................................................压缩固结试验..............................................................压缩试验数据 ..........................................................试验数据的处理 ........................................................直剪试验..................................................................直剪试验数据 ..........................................................试验数据处理 ..........................................................室内三轴剪切试验..........................................................三轴剪试验数据 ........................................................试验数据处理 ..........................................................水质分析.................................................................. 第八章原位试验..............................................................静力触探试验..............................................................单桥静力触探 ..........................................................双桥静力触探 ..........................................................动力触探试验..............................................................轻型动力触探 ..........................................................重型动力触探 ..........................................................超重型动力触探 ........................................................动力触探击数修正 ......................................................标准贯入试验..............................................................标贯计算 ..............................................................标贯修正方法 ..........................................................十字板剪切试验............................................................旁压试验..................................................................载荷试验.................................................................. 第九章统计..................................................................相关性判别................................................................非相关型数据统计..........................................................数据统计 ..............................................................粗差数据剔除方法 ......................................................相关型数据统计............................................................第三部分疑难解答............................................................第一章数据录入..............................................................如何在数据录入的选择项窗口中增加用户自定义选项（如增加“稍密－密实”选项），以方便录入？........................................................................如何快速复制钻孔数据？....................................................数检时若提示的岩土名称不一致，如何进行快速修改? ...........................数检的作用是什么？........................................................“辅助”菜单下的“选项”可以完成哪些工作？ .................................什么是标准土层？如何使用？................................................基本数据中“自定义表一”和“自定义表二”有什么用处？ ......................如何将江苏溧阳的静探数据导入理正勘察？ ....................................如何对已有工程设置钻孔录入表项？ ..........................................第二章成果表格..............................................................勘察软件成果表如何人工控制分页打印输出？ ..................................如何创建适合本单位的成果表模板？ ..........................................如何使用“竖向扩充字段1～4”、“扩充字段1～5”？ ............................勘察中成果表格如何转化到AUTOCAD中出图？ ...................................如何调整勘察软件成果表中数据的小数点后显示位数？ ..........................如果“成果表”、“统计表”表头名称中上下标不能正常显示，怎么办？.............第三章成果图................................................................在公路勘察标准生成剖（断）面图中出图方式中纵断面、横断面、剖面有何区别？...剖面图打印出来后不清晰，如何解决？ ........................................为什么修改了原始数据，重新生成的剖面图却没有变化？ ........................如何利用里程及高程信息在断面图上直接绘制地面线？ ..........................如何用正确的比例在已经生成的平面图上画建筑物，道路？ ......................如何在剖面图上按视倾角表示岩层产状？ ......................................如何在剖面图上绘制溶洞？..................................................若剖面图上某个区域图例没有填充或重复填充，怎么办？ ........................如何在断面图上生成断链？..................................................软件自动生成的剖面图、柱状图耕土图例没有布置上怎样解决？ ..................如何通过地质柱状图生成符合本单位习惯格式的柱状图？ ........................如何在一张已有的平面图上生成钻孔？ ........................................如何使生成的剖面图中土层深度超过孔深？ ....................................如何调整剖面图中土层透镜体的尖灭点？ ......................................如何使钻孔在剖面图上表示为？...........................................如何修改“柱状图”的表头名称? .............................................剖（断）面图出图预处理的作用是什么？ ......................................第四章土工试验曲线..........................................................计算压缩模量时软件一般采用天然孔隙比，如果希望采用其它孔隙比计算，如：，如何处理？如何生成地层土工试验曲线？................................................第五章其它..................................................................如何切换执行标准？........................................................勘察软件安装了多次且不在同一盘符、同一目录下，想确定目前运行的勘察软件的安装路径，如何解决？..................................................................如何将版本的勘察软件主数据库升级为版的数据库？ ............................如何制作用户自己地区特有的,而我们软件没有的岩性图例？ .....................为什么动探修正后击数的数值有时比动探实际击数大？ ..........................插上软件狗以后，为何无法正常打印？ ........................................如何进行AutoCAD R14与AutoCAD2000、2002版本的切换？ ........................ AutoCAD下如何加载平面图、剖面图和辅助工具的菜单？ .........................本软件涉及的形文件有哪几个？ .............................................. AutoCAD R14和AutoCAD2000的英文版如何加载汉化菜单？ ........................插上软件狗以后，为何无法正常打印？ ........................................若制作的图例与其它图例比例不协调，如何调整？ ..............................第一部分使用说明第一章系统说明系统运行环境要求硬件环境主机CPU 主频内存剩余硬盘空间最低配置486 DX66 16M 20M以上推荐配置586 P75以上16M 50M以上鼠标 3键或2键鼠标一个显示器 VGA、SVGA型号的彩色显示器，分辩率800?600以上。

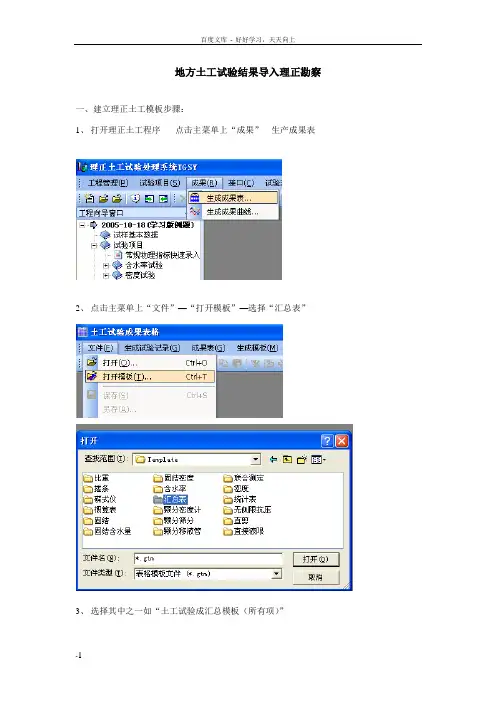

地方土工试验结果导入理正勘察一、建立理正土工模板步骤：1、打开理正土工程序-----点击主菜单上“成果”---生产成果表2、点击主菜单上“文件”—“打开模板”—选择“汇总表”3、选择其中之一如“土工试验成汇总模板（所有项）”4、将鼠标移动至表头上的任意位置（1~3行）----点击鼠标右键-------点击右键菜单中的最下一行“选择保留的计算项目”5、可以先点击“清除”，再按需要勾选左边需要的项目，其位置可以通过右侧的“上移”或“下移”来进行调整，选则完所有需要的项目并调整好顺序（于土工试验的excel表中顺序一至）后，点击“确定”按钮6、点击主菜单上“文件”---另存为，给该模板重新命名如“土工试验成汇总模板（ccgec）.gtm”,这样模板就建成了二、土工数据导入模板这一步比较容易，其步骤如下：1、打开一已有工程---确定2、依次点击主菜上“成果”-- “-生成成果表”---“成果表”---“生成土工试验”—选择试验室定名依据3、选择刚建立的模板4、点击左上角空白处全选表中所有内容----单击鼠标右剪---选择“剪切”---打开excel土工试验汇总表----全部选中后----复制----粘贴到刚清空的理正土工软件中的汇总表中全选空表内容再粘贴，保存给定文件名（随意）5、点击成果---成果数据入库---退出成果数据表格6、点击主菜单上“接口”---“生成理正勘察标准接口文件”---选择相应的版本—确定7、给定位置及名称---保存三、土工数据导入理正勘察1、在理正勘察软件中，点击主菜单上“接口”----选择“读入理正标准接口数据”2、找到该文件并打开就可读入该土工试验汇总表了。

一、图件得模板设置问题。

“修改剖面图得签字栏?单位要求签字栏统一，需要修改，具体过程就是：ﻫ１、进入ＬiZｈengＧICＡD6、7Suppｏｒtｂlock下任选一图框文件，如tk_dl＿1、dwg,修改成您所需要得,存盘退出。

2、在剖面图生成过程中选择您所创建得图框。

二、关于探井等得输入问题输入探井，在定制栏内将探井深度勾上就可以，我用得就是正版,不知道破解版得有没有这些功能探井需在〈岩心钻孔数据录入>中输入三、理正与ｅxｃel相互转化得问题理正与EＸCＥL都就是活得，操作得步骤如下:ﻫ1）理正中可以设置个参数得顺序，建立模板2 ﻫ)将ＥＸＣＥＬ数据生成“制表符分隔得” txt文件3)在土工试验程序中导入,再生成标准得理正接口数据４)在理正勘察程序中导入土工标准得理正接口数据理正软件在录入单孔基本数据时，每个孔得地质时代、地质成因、岩土名称等都要输入吗,这样重复劳动不就是太大了吗，请指教!项目配置表里面可以设置标准土层表第一步,点击项目配置表第二步，点击标准土层第三步,进入标准土层表，进行设置自己得标准土层第四步，在输入钻孔基本数据时，点击标准层边得箭头选择标准层，自己更改深度就可以了先把一个钻孔得描述内容复制，到下一个孔直接粘贴追加就可以了，挺快得以上两种方法都挺实用得，还可以通过复制层比较齐全得那个钻孔得数据到目得孔，只需要更改一下深度就好了！钻孔数据也可以几个人分工录入，通过导入备份库数据就可以合并到一块来得，钻孔录入工作量较大时可采用这个办法！勘察点数据表录入：可先在软件中录入孔号及孔类型（可同一类得一块输，可避免每次选择孔类型,这后按F5刷新,孔号自动按升序排列)→导出数据*、txt文件→在EＸCEL中打开进行编辑（因为EXCＥL中可对数据进行编辑较为方便,如计算、拖动等)→后还保存成“制表符分隔得文本文件” →在勘探点表中“导入"数据即可。

四、理正使用过程中得其她问题理正勘察软件地质成因为h+al时,在柱状图中不能显示在上标中，需打开一个一个柱状图去修改,有没有更好得方法,请指教!在其前加,在其后加！即输入“h+aｌ！”即可实现上标;ﻫ若为下标，可加＄下标内容！，“!”后若有括号时，则“！”可省还有一种就就是1 输入一个钻孔数据2ﻫ在顶栏得辅助中找＂复制勘探孔数据"ﻫ然后把您已经输入数据得钻孔数据复制到目标钻孔中3ﻫ按每个钻孔得实际情况更改深度与层数本人得经验:1ﻫ、耕土下无填充图例,可将岩性对照表中“耕土”一行删除后，重新在菜单“辅助”下得二级菜单中“输入岩性对照信息"进行设置，填充图例可直接采用素填土或杂填土得填充图例。

理正勘察．软件使用总结————————————————————————————————作者：————————————————————————————————日期：一、图件的模板设置问题。

ﻫ“修改剖面图的签字栏？单位要求签字栏统一，需要修改，具体过程是:1 ﻫ、进入LiZheｎgＧIＣAD６.７Ｓuｐporｔｂlock下任选一图框文件,如tk＿ｄｌ_1.dｗg,修改成你所需要的,存盘退出。

2、在剖面图生成过程中选择你所创建的图框。

二、关于探井等的输入问题输入探井，在定制栏内将探井深度勾上就可以，我用的是正版，不知道破解版的有没有这些功能探井需在<岩心钻孔数据录入>中输入三、理正和excｅl相互转化的问题理正和EＸCEL都是活的,操作的步骤如下:1 ﻫ)理正中可以设置个参数的顺序,建立模板２）将EＸCEL数据生成“制表符分隔的” ｔxt文件3 ﻫ）在土工试验程序中导入,再生成标准的理正接口数据4 ﻫ）在理正勘察程序中导入土工标准的理正接口数据理正软件在录入单孔基本数据时,每个孔的地质时代、地质成因、岩土名称等都要输入吗,这样重复劳动不是太大了吗，请指教！项目配置表里面可以设置标准土层表第一步,点击项目配置表第二步，点击标准土层第三步,进入标准土层表，进行设置自己的标准土层第四步,在输入钻孔基本数据时，点击标准层边的箭头选择标准层，自己更改深度就可以了先把一个钻孔的描述内容复制,到下一个孔直接粘贴追加就可以了，挺快的以上两种方法都挺实用的，还可以通过复制层比较齐全的那个钻孔的数据到目的孔，只需要更改一下深度就好了!钻孔数据也可以几个人分工录入，通过导入备份库数据就可以合并到一块来的，钻孔录入工作量较大时可采用这个办法！勘察点数据表录入：可先在软件中录入孔号及孔类型(可同一类的一块输，可避免每次选择孔类型，这后按F5刷新,孔号自动按升序排列）→导出数据*.tｘt文件→在EXＣEL中打开进行编辑(因为EＸCEL中可对数据进行编辑较为方便,如计算、拖动等)→后还保存成“制表符分隔的文本文件” →在勘探点表中“导入”数据即可。

“怎么修改剖面图的签字栏？单位要求签字栏统一，需要修改。

我看到柱状图有模版，但是剖面图好像没有。

”针对此问题，本人修改过，具体过程是：1、进入LiZhengGICAD6.7Supportblock下任选一图框文件，如tk_dl_1.dwg，修改成你所需要的，存盘退出，2、在剖面图生成过程中选择你所创建的图框就可以啦楼主，可以输入探井的，在定制栏内将探井深度勾上就可以，我用的是正版，不知道破解版的有没有这些功能探井需在<岩心钻孔数据录入>中输入理正和EXCEL都是活的，本人操作的步骤如下：1）理正中可以设置个参数的顺序，建立模板2）将EXCEL数据生成“制表符分隔的” txt文件3）在土工试验程序中导入，再生成标准的理正接口数据4）在理正勘察程序中导入土工标准的理正接口数据理正软件在录入单孔基本数据时，每个孔的地质时代、地质成因、岩土名称等都要输入吗，这样重复劳动不是太大了吗，请指教！项目配置表里面可以设置标准土层表第一步，点击项目配置表第二步，点击标准土层第三步，进入标准土层表，进行设置自己的标准土层第四步，在输入钻孔基本数据时，点击标准层边的箭头选择标准层，自己更改深度就可以了先把一个钻孔的描述内容复制，到下一个孔直接粘贴追加就可以了，挺快的以上两种方法都挺实用的，还可以通过复制层比较齐全的那个钻孔的数据到目的孔，只需要更改一下深度就好了！钻孔数据也可以几个人分工录入，通过导入备份库数据就可以合并到一块来的，钻孔录入工作量较大时可采用这个办法！勘察点数据表录入：可先在软件中录入孔号及孔类型（可同一类的一块输，可避免每次选择孔类型，这后按F5刷新，孔号自动按升序排列）→导出数据*.txt文件→在EXCEL中打开进行编辑（因为EXCEL中可对数据进行编辑较为方便，如计算、拖动等）→后还保存成“制表符分隔的文本文件” →在勘探点表中“导入”数据即可。

理正勘察软件地质成因为h+al时，在柱状图中不能显示在上标中，需打开一个一个柱状图去修改，有没有更好的方法，请指教！本人无意中发现了解决此问题的方法，与大家一起分享：在其前加@ ，在其后加!即输入“@h+al!”即可实现上标；若为下标，可加$下标内容!，“!”后若有括号时，则“!”可省还有一种就是1 输入一个钻孔数据2 在顶栏的辅助中找"复制勘探孔数据"然后把你已经输入数据的钻孔数据复制到目标钻孔中3 按每个钻孔的实际情况更改深度和层数本人的经验:1、耕土下无填充图例，可将岩性对照表中“耕土”一行删除后，重新在菜单“辅助”下的二级菜单中“输入岩性对照信息”进行设置，填充图例可直接采用素填土或杂填土的填充图例。

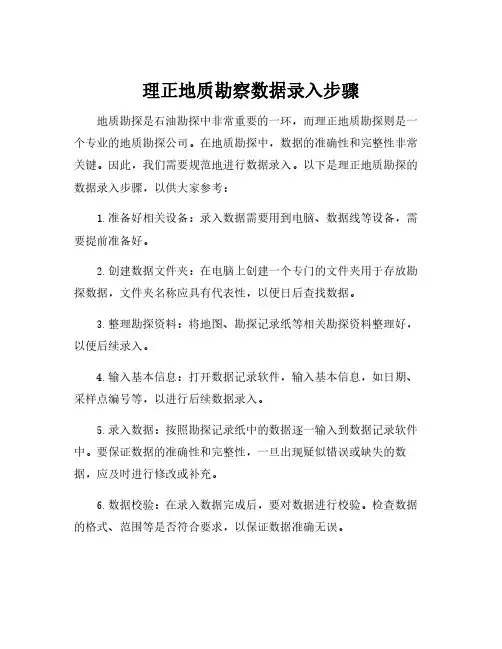

理正地质勘察数据录入步骤地质勘探是石油勘探中非常重要的一环，而理正地质勘探则是一个专业的地质勘探公司。

在地质勘探中，数据的准确性和完整性非常关键。

因此，我们需要规范地进行数据录入。

以下是理正地质勘探的数据录入步骤，以供大家参考：
1.准备好相关设备：录入数据需要用到电脑、数据线等设备，需要提前准备好。

2.创建数据文件夹：在电脑上创建一个专门的文件夹用于存放勘探数据，文件夹名称应具有代表性，以便日后查找数据。

3.整理勘探资料：将地图、勘探记录纸等相关勘探资料整理好，以便后续录入。

4.输入基本信息：打开数据记录软件，输入基本信息，如日期、采样点编号等，以进行后续数据录入。

5.录入数据：按照勘探记录纸中的数据逐一输入到数据记录软件中。

要保证数据的准确性和完整性，一旦出现疑似错误或缺失的数据，应及时进行修改或补充。

6.数据校验：在录入数据完成后，要对数据进行校验。

检查数据的格式、范围等是否符合要求，以保证数据准确无误。

7.备份数据：完成数据录入后，将数据文件夹复制到U盘或移动硬盘中进行备份。

备份的数据要存放在两个不同的地方，以便日后防止遗失。

8.保存记录：将数据录入记录保存在勘探资料文件夹中，以便日后查找和使用。

综上所述，理正地质勘探的数据录入步骤包括：准备设备、创建文件夹、整理资料、输入基本信息、录入数据、数据校验、备份数据和保存记录。

只有严格按照规范进行数据录入，才能保证数据的准确性和完整性，从而更好地为地质勘探服务。

理正软件操作总流程图图一第一部分：数据录入1．1新建工程1. 新建一个工程，工程信息表不是必须录入的表格，分段表仅在公路和铁路标准下为必填。

2. 勘探点表录入完毕才可以录入各勘探孔的数据表，这些数据表可分为四类：基本数据、原位测试、室内试验和载荷试验。

3. 在剖面表中录入当前工程中所有的剖线数据。

4. 数据录入完成后需对已录入数据进行合法性检查，即数检，该功能同时还可完成一些计算。

1.2勘探点表浏览当前工程中所有勘探点数据；添加、修改和删除勘探点数据。

双击项目窗口下的“勘探点表”或执行右键菜单的“打开”，弹出对话框如图所示，输入相关参数即可。

在打开的勘探点表中可直接进行数据的录入、修改和删除操作。

注意：1. 常规录入方法下钻孔编号、勘探点类型和孔口高程必须输入；2. 若工程没有勘探点的绝对坐标，可输入设相对坐标，因为坐标主要是用来在平面图上确定钻孔的相对位置，也可以先不录入坐标而是在平面图底图上直接布置勘探点，之后执行“入库”功能，坐标就会自动写入勘探点表中。

3. 删除勘探点将删除与该勘探点有关的所有数据，（比如该勘探点下的基本数据、原位测试数据、室内试验数据等），删除后不能恢复！在执行删除操作前请确认是否真的删除；4.“偏移量”交互为负值表示该勘探点按其里程前进的方向向左的偏移量，正值则为向右的偏移量；5.“是否参与”设置勘探点是否参与统计和出图，有三个选项：0-否，表示该勘探点不参与统计和出图（柱状图及剖面图），但参与平面图的绘制；1-是，表示该点参与统计和绘制成果图表；2-绘剖面小柱状图，表示该勘探点在剖面图中将绘制小柱状图；6. 项目窗口下所有的数据表中，用户都可以根据自己的习惯来设置数据表中录入项目的多少和项目排列先后次序。

下面以“勘探点表”为例介绍具体操作。

首先打开“勘探点表”，在“辅助”下选择“设置表格字段状态”，或点击主界面工具条中的“定制”，弹出对话框如图所示；7. 选择工具栏右侧的“钻孔”或从“辅助”菜单下选择“钻孔点编号成批修改”可以完成勘探钻孔编号批修改，详细步骤参见操作技巧3.4.9；8. 选择工具栏右侧的“交换”，或从“辅助”菜单下选择“勘探点X,Y坐标互换”，可以在选择的坐标系不同的情况下，实现对“勘探点表”的钻孔的X,Y坐标值互换。

一、图件的模板设置问题。

“修改剖面图的签字栏？单位要求签字栏统一，需要修改，具体过程是：1、进入LiZhengGICAD6.7Supportblock下任选一图框文件，如tk_dl_1.dwg，修改成你所需要的，存盘退出。

2、在剖面图生成过程中选择你所创建的图框。

二、关于探井等的输入问题输入探井，在定制栏内将探井深度勾上就可以，我用的是正版，不知道破解版的有没有这些功能探井需在<岩心钻孔数据录入>中输入三、理正和excel相互转化的问题理正和EXCEL都是活的，操作的步骤如下：1）理正中可以设置个参数的顺序，建立模板2）将EXCEL数据生成“制表符分隔的” txt文件3）在土工试验程序中导入，再生成标准的理正接口数据4）在理正勘察程序中导入土工标准的理正接口数据理正软件在录入单孔基本数据时，每个孔的地质时代、地质成因、岩土名称等都要输入吗，这样重复劳动不是太大了吗，请指教！项目配置表里面可以设置标准土层表第一步，点击项目配置表第二步，点击标准土层第三步，进入标准土层表，进行设置自己的标准土层第四步，在输入钻孔基本数据时，点击标准层边的箭头选择标准层，自己更改深度就可以了先把一个钻孔的描述内容复制，到下一个孔直接粘贴追加就可以了，挺快的以上两种方法都挺实用的，还可以通过复制层比较齐全的那个钻孔的数据到目的孔，只需要更改一下深度就好了！钻孔数据也可以几个人分工录入，通过导入备份库数据就可以合并到一块来的，钻孔录入工作量较大时可采用这个办法！勘察点数据表录入：可先在软件中录入孔号及孔类型（可同一类的一块输，可避免每次选择孔类型，这后按F5刷新，孔号自动按升序排列）→导出数据*.txt文件→在EXCEL中打开进行编辑（因为EXCEL中可对数据进行编辑较为方便，如计算、拖动等）→后还保存成“制表符分隔的文本文件” →在勘探点表中“导入”数据即可。

四、理正使用过程中的其他问题理正勘察软件地质成因为h+al时，在柱状图中不能显示在上标中，需打开一个一个柱状图去修改，有没有更好的方法，请指教！在其前加@ ，在其后加!即输入“@h+al!”即可实现上标；若为下标，可加$下标内容!，“!”后若有括号时，则“!”可省还有一种就是1 输入一个钻孔数据2 在顶栏的辅助中找"复制勘探孔数据"然后把你已经输入数据的钻孔数据复制到目标钻孔中3 按每个钻孔的实际情况更改深度和层数本人的经验:1、耕土下无填充图例，可将岩性对照表中“耕土”一行删除后，重新在菜单“辅助”下的二级菜单中“输入岩性对照信息”进行设置，填充图例可直接采用素填土或杂填土的填充图例。

理正软件操作总流程图图一第一部分：数据录入1．1新建工程1. 新建一个工程，工程信息表不是必须录入的表格，分段表仅在公路和铁路标准下为必填。

2. 勘探点表录入完毕才可以录入各勘探孔的数据表，这些数据表可分为四类：基本数据、原位测试、室内试验和载荷试验。

3. 在剖面表中录入当前工程中所有的剖线数据。

4. 数据录入完成后需对已录入数据进行合法性检查，即数检，该功能同时还可完成一些计算。

1.2勘探点表浏览当前工程中所有勘探点数据；添加、修改和删除勘探点数据。

双击项目窗口下的“勘探点表”或执行右键菜单的“打开”，弹出对话框如图所示，输入相关参数即可。

在打开的勘探点表中可直接进行数据的录入、修改和删除操作。

注意：1. 常规录入方法下钻孔编号、勘探点类型和孔口高程必须输入；2. 若工程没有勘探点的绝对坐标，可输入设相对坐标，因为坐标主要是用来在平面图上确定钻孔的相对位置，也可以先不录入坐标而是在平面图底图上直接布置勘探点，之后执行“入库”功能，坐标就会自动写入勘探点表中。

3. 删除勘探点将删除与该勘探点有关的所有数据，（比如该勘探点下的基本数据、原位测试数据、室内试验数据等），删除后不能恢复！在执行删除操作前请确认是否真的删除；4.“偏移量”交互为负值表示该勘探点按其里程前进的方向向左的偏移量，正值则为向右的偏移量；5.“是否参与”设置勘探点是否参与统计和出图，有三个选项：0-否，表示该勘探点不参与统计和出图（柱状图及剖面图），但参与平面图的绘制；1-是，表示该点参与统计和绘制成果图表；2-绘剖面小柱状图，表示该勘探点在剖面图中将绘制小柱状图；6. 项目窗口下所有的数据表中，用户都可以根据自己的习惯来设置数据表中录入项目的多少和项目排列先后次序。

下面以“勘探点表”为例介绍具体操作。

首先打开“勘探点表”，在“辅助”下选择“设置表格字段状态”，或点击主界面工具条中的“定制”，弹出对话框如图所示；7. 选择工具栏右侧的“钻孔”或从“辅助”菜单下选择“钻孔点编号成批修改”可以完成勘探钻孔编号批修改，详细步骤参见操作技巧3.4.9；8. 选择工具栏右侧的“交换”，或从“辅助”菜单下选择“勘探点X,Y坐标互换”，可以在选择的坐标系不同的情况下，实现对“勘探点表”的钻孔的X,Y坐标值互换。

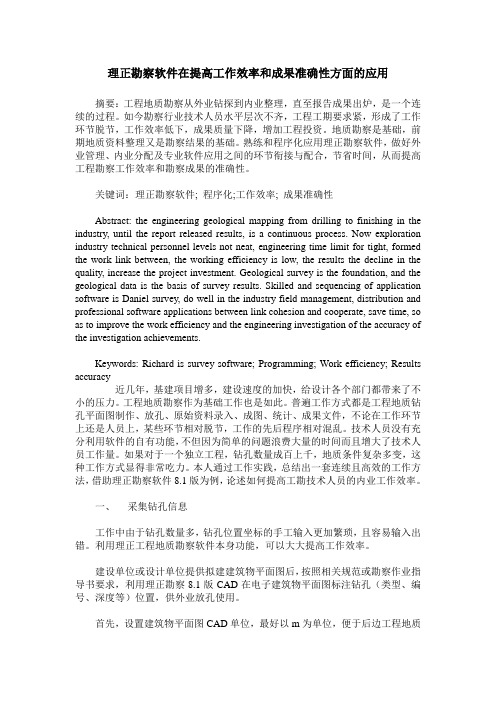

理正勘察软件在提高工作效率和成果准确性方面的应用摘要：工程地质勘察从外业钻探到内业整理，直至报告成果出炉，是一个连续的过程。
