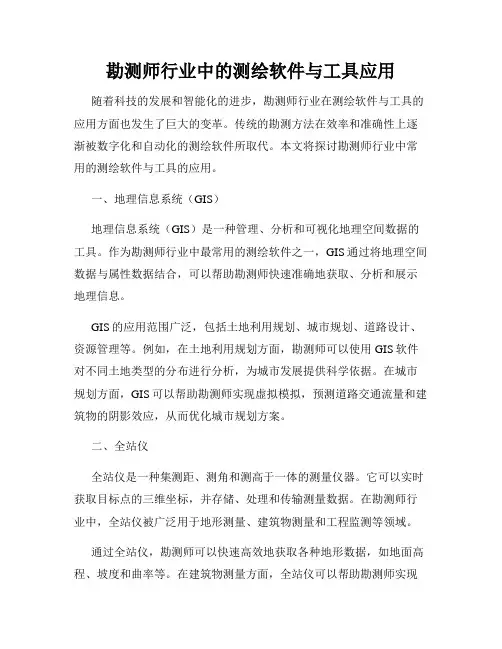

勘测师行业中的测绘软件与工具应用随着科技的发展和智能化的进步，勘测师行业在测绘软件与工具的应用方面也发生了巨大的变革。
传统的勘测方法在效率和准确性上逐渐被数字化和自动化的测绘软件所取代。
本文将探讨勘测师行业中常用的测绘软件与工具的应用。
一、地理信息系统（GIS）地理信息系统（GIS）是一种管理、分析和可视化地理空间数据的工具。
作为勘测师行业中最常用的测绘软件之一，GIS通过将地理空间数据与属性数据结合，可以帮助勘测师快速准确地获取、分析和展示地理信息。
GIS的应用范围广泛，包括土地利用规划、城市规划、道路设计、资源管理等。
例如，在土地利用规划方面，勘测师可以使用GIS软件对不同土地类型的分布进行分析，为城市发展提供科学依据。
在城市规划方面，GIS可以帮助勘测师实现虚拟模拟，预测道路交通流量和建筑物的阴影效应，从而优化城市规划方案。
二、全站仪全站仪是一种集测距、测角和测高于一体的测量仪器。
它可以实时获取目标点的三维坐标，并存储、处理和传输测量数据。
在勘测师行业中，全站仪被广泛用于地形测量、建筑物测量和工程监测等领域。
通过全站仪，勘测师可以快速高效地获取各种地形数据，如地面高程、坡度和曲率等。
在建筑物测量方面，全站仪可以帮助勘测师实现快速准确的建筑物平面图和立面图绘制。
在工程监测方面，全站仪可以实时监测工程施工过程中的位移和变形，提高施工安全性和质量。
三、遥感技术遥感技术是利用航空摄影、卫星影像和激光雷达等遥感传感器获取目标地表信息的技术。
在勘测师行业中，遥感技术被广泛应用于地貌分析、土地利用监测和资源调查等方面。
通过遥感技术，勘测师可以获取大范围、连续性的地貌信息，如高程、坡度和土地类型等。
在土地利用监测方面，遥感技术可以快速获得土地利用变化的信息，并进行动态监测。
在资源调查方面，遥感技术可以帮助勘测师实现大尺度、高精度的资源调查，如水资源调查和植被覆盖调查。
四、数据处理软件数据处理软件在勘测师行业中起着至关重要的作用。

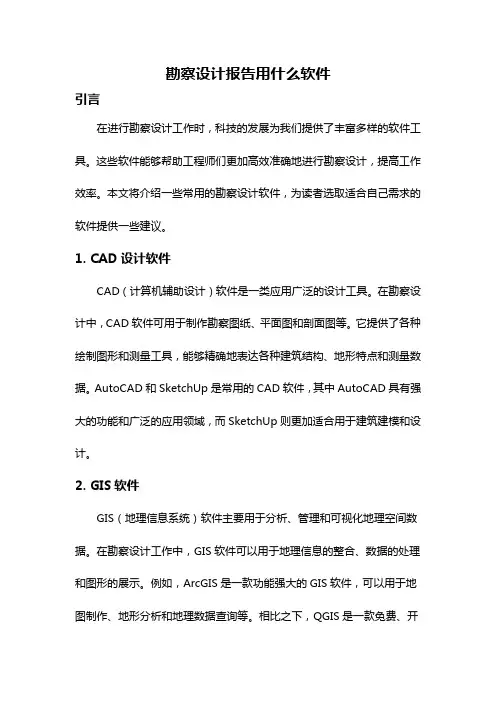

勘察设计报告用什么软件引言在进行勘察设计工作时，科技的发展为我们提供了丰富多样的软件工具。
这些软件能够帮助工程师们更加高效准确地进行勘察设计，提高工作效率。
本文将介绍一些常用的勘察设计软件，为读者选取适合自己需求的软件提供一些建议。
1. CAD设计软件CAD（计算机辅助设计）软件是一类应用广泛的设计工具。
在勘察设计中，CAD软件可用于制作勘察图纸、平面图和剖面图等。
它提供了各种绘制图形和测量工具，能够精确地表达各种建筑结构、地形特点和测量数据。
AutoCAD和SketchUp是常用的CAD软件，其中AutoCAD具有强大的功能和广泛的应用领域，而SketchUp则更加适合用于建筑建模和设计。
2. GIS软件GIS（地理信息系统）软件主要用于分析、管理和可视化地理空间数据。
在勘察设计工作中，GIS软件可以用于地理信息的整合、数据的处理和图形的展示。
例如，ArcGIS是一款功能强大的GIS软件，可以用于地图制作、地形分析和地理数据查询等。
相比之下，QGIS是一款免费、开源的GIS软件，具有基本的GIS功能，并且易于学习和使用。
根据自己的需求和预算选择合适的GIS软件，可以大大提高勘察设计工作的效率。
3. 水文软件在涉及到水文勘察的设计工作中，水文软件可以帮助工程师们进行水文数据的分析和模拟。
例如，HEC-HMS（水文模拟系统）是一款常用的水文软件，可以用于流域水文过程的模拟，包括洪水预报、水量计算和河流径流等。
另外，SWMM（城市水文模型）也是一款颇具影响力的水文软件，可用于城市雨水系统的模拟和规划。
根据研究对象的特点和目的，选择合适的水文软件有助于提高勘察设计的准确性和可行性。
4. 地质软件地质软件在勘察设计中发挥着重要的作用，可以用于地质数据采集、勘察图纸绘制和地质模型构建等。
例如，RockWorks是一款专业的地质数据处理和分析软件，广泛应用于岩土工程领域，能够进行地质勘察和地质参数计算等工作。

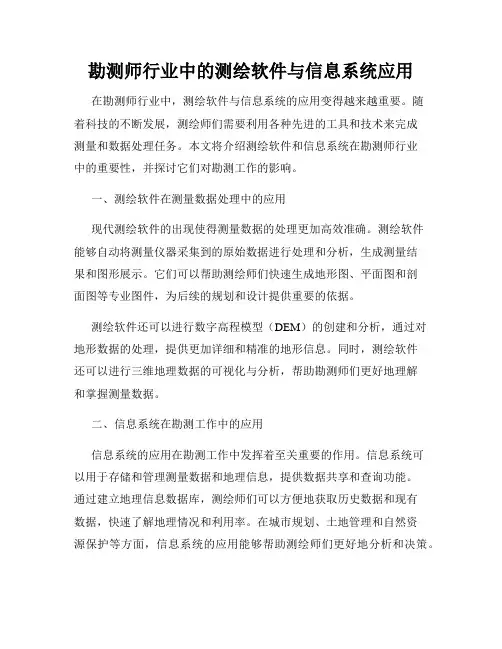

勘测师行业中的测绘软件与信息系统应用在勘测师行业中，测绘软件与信息系统的应用变得越来越重要。
随着科技的不断发展，测绘师们需要利用各种先进的工具和技术来完成测量和数据处理任务。
本文将介绍测绘软件和信息系统在勘测师行业中的重要性，并探讨它们对勘测工作的影响。
一、测绘软件在测量数据处理中的应用现代测绘软件的出现使得测量数据的处理更加高效准确。
测绘软件能够自动将测量仪器采集到的原始数据进行处理和分析，生成测量结果和图形展示。
它们可以帮助测绘师们快速生成地形图、平面图和剖面图等专业图件，为后续的规划和设计提供重要的依据。
测绘软件还可以进行数字高程模型（DEM）的创建和分析，通过对地形数据的处理，提供更加详细和精准的地形信息。
同时，测绘软件还可以进行三维地理数据的可视化与分析，帮助勘测师们更好地理解和掌握测量数据。
二、信息系统在勘测工作中的应用信息系统的应用在勘测工作中发挥着至关重要的作用。
信息系统可以用于存储和管理测量数据和地理信息，提供数据共享和查询功能。
通过建立地理信息数据库，测绘师们可以方便地获取历史数据和现有数据，快速了解地理情况和利用率。
在城市规划、土地管理和自然资源保护等方面，信息系统的应用能够帮助测绘师们更好地分析和决策。
另外，信息系统还可以与其他相关部门的系统进行集成，实现数据共享和协同工作。
例如，与土地管理部门的系统集成可以方便土地登记和交易；与公安部门的系统集成可以提高土地安全管理水平。
信息系统的应用使得勘测师们能够更加高效地开展工作，提高工作的质量和效率。
三、测绘软件与信息系统的未来趋势随着人工智能、云计算和大数据等新技术的发展，测绘软件和信息系统的应用将进一步发展和完善。
一方面，测绘软件将更加智能化，能够自动处理和分析更加复杂的数据，为勘测师们提供更加精准的测量结果和图件。
另一方面，信息系统将更加开放和共享，实现多部门数据的集成和互通，为勘测工作提供更全面和准确的数据支持。
此外，虚拟现实和增强现实等新技术也将逐渐应用于测绘师的工作中。

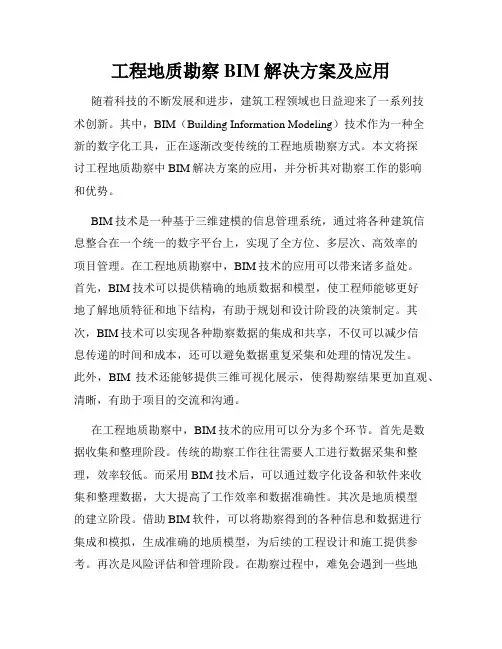

工程地质勘察BIM解决方案及应用随着科技的不断发展和进步，建筑工程领域也日益迎来了一系列技术创新。
其中，BIM（Building Information Modeling）技术作为一种全新的数字化工具，正在逐渐改变传统的工程地质勘察方式。
本文将探讨工程地质勘察中BIM解决方案的应用，并分析其对勘察工作的影响和优势。
BIM技术是一种基于三维建模的信息管理系统，通过将各种建筑信息整合在一个统一的数字平台上，实现了全方位、多层次、高效率的项目管理。
在工程地质勘察中，BIM技术的应用可以带来诸多益处。
首先，BIM技术可以提供精确的地质数据和模型，使工程师能够更好地了解地质特征和地下结构，有助于规划和设计阶段的决策制定。
其次，BIM技术可以实现各种勘察数据的集成和共享，不仅可以减少信息传递的时间和成本，还可以避免数据重复采集和处理的情况发生。
此外，BIM技术还能够提供三维可视化展示，使得勘察结果更加直观、清晰，有助于项目的交流和沟通。
在工程地质勘察中，BIM技术的应用可以分为多个环节。
首先是数据收集和整理阶段。
传统的勘察工作往往需要人工进行数据采集和整理，效率较低。
而采用BIM技术后，可以通过数字化设备和软件来收集和整理数据，大大提高了工作效率和数据准确性。
其次是地质模型的建立阶段。
借助BIM软件，可以将勘察得到的各种信息和数据进行集成和模拟，生成准确的地质模型，为后续的工程设计和施工提供参考。
再次是风险评估和管理阶段。
在勘察过程中，难免会遇到一些地质风险，如地质灾害、地下水位等。
利用BIM技术，可以对这些地质风险进行有效预测和评估，并采取相应的措施进行管理和应对。
最后是勘察结果的共享和展示阶段。
通过BIM技术，可以将勘察结果以三维模型的形式展示出来，使得相关人员能够更加直观地了解地质情况，为决策和沟通提供便利。
总体来说，工程地质勘察中BIM解决方案的应用具有诸多优势。
首先，它可以大大提高勘察工作的效率和准确性，减少了人为的错误和遗漏。

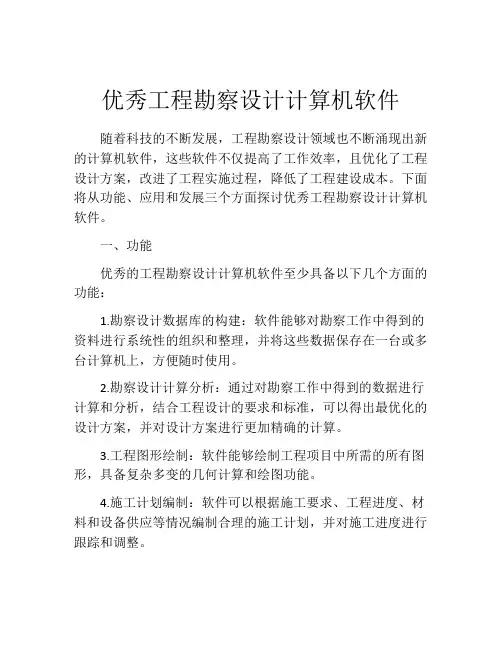

优秀工程勘察设计计算机软件随着科技的不断发展，工程勘察设计领域也不断涌现出新的计算机软件，这些软件不仅提高了工作效率，且优化了工程设计方案，改进了工程实施过程，降低了工程建设成本。
下面将从功能、应用和发展三个方面探讨优秀工程勘察设计计算机软件。
一、功能优秀的工程勘察设计计算机软件至少具备以下几个方面的功能：1.勘察设计数据库的构建：软件能够对勘察工作中得到的资料进行系统性的组织和整理，并将这些数据保存在一台或多台计算机上，方便随时使用。
2.勘察设计计算分析：通过对勘察工作中得到的数据进行计算和分析，结合工程设计的要求和标准，可以得出最优化的设计方案，并对设计方案进行更加精确的计算。
3.工程图形绘制：软件能够绘制工程项目中所需的所有图形，具备复杂多变的几何计算和绘图功能。
4.施工计划编制：软件可以根据施工要求、工程进度、材料和设备供应等情况编制合理的施工计划，并对施工进度进行跟踪和调整。
5.工程成本分析：软件可以对工程总成本进行分析和预算，并能够对各个分项工程的成本进行详细统计和分析，为施工单位提供决策支持。
二、应用优秀的工程勘察设计计算机软件被广泛应用于各类工程领域，包括政府、军事、私营和公共领域，主要应用于以下几个方面：1.建筑工程：软件用于建筑工程的勘察、设计、施工和管理，可以提高建筑工程的质量和效率，减少建筑施工中的风险。
2.地质工程：软件在地质工程领域中的应用，主要用于勘察调查、数据处理和地质模拟，提高了地质勘察和工程设计的精度。
3.水利工程：软件在水利工程领域中的应用，主要用于水文、水动力、水质模拟和数值计算，既保证了水利工程的安全性，也提高了水利工程的效率。
4.铁路工程：软件在铁路工程中的应用，主要用于线路设计、精度计算、列车运行模拟和维修管理等方面，提高了铁路工程的安全性和效率。
三、发展未来的优秀工程勘察设计计算机软件将继续发展和完善，这种软件不仅要适用于当前的工程需求，还必须具备未来更加复杂的工程需求。
我国当前勘察方面软件的应用概况摘要：随着工程建筑行业的发展和对设计和施工要求的提高，对于岩土勘察行业的要求也越来越高，勘察相关应用软件也越来越多。
目前，我国勘察行业软件主要由商业软件公司提供，如理正系列软件、华宁系列软件等就是属于此类，但是还有一部分勘察软件是有设计院或公司自己编写的。
每一个软件都有自身的优点和缺点，我们可以根据项目的具体要求选择使用，在此简单介绍当前我国几种使用较广泛的勘察软件。
关键词：勘察，理正，华岩，华宁，恒星一、理正勘察系列理正勘察系列软件主要由理正土工试验软件、理正工程地质勘察软件、理正勘察数据与图档管理系统（GDM）、理正勘察概预算软件、理正勘察三维地质模块五个部分组成。
1、理正土工试验软件基本功能：完成常规室内土工试验的数据录入、计算、曲线分析及绘制，自动生成成果汇总表格及各种试验记录表格，自动统计工作量并生成收费表，可向理正工程地质勘察CAD软件传递土工室内试验数据。
软件特点:适用工民建、水利、铁路、公路等多个行业；试验项目丰富，包含常见的15种试验项目和常用的试验方法，满足绝大部分用户的工程要求；专业功能全面，包含各种试验记录表格、成果汇总表、试验曲线和收费统计功能；独特的曲线分析功能，试验成果曲线的智能分析和人工干预的完美结合；人性化的操作方式，强大的定制功能和模板功能提供给用户贴心的操作体验；与理正勘察软件的流畅衔接，强大的接口功能提供了土工试验数据与理正勘察Gicad的传递,无需人工录入试验数据,快捷方便准确；2、理正工程地质勘察CAD基本功能：依据工民建、公路、铁路、电力、水利等行业现行规范及多个地方标准，集数据录入、统计分析、成果图表、场地评估、勘察报告及相关的岩土分析于一体的勘察报告编制软件。
软件特点：模块化结构，自由组合；全方位需求，扩展性强。
3、理正勘察数据与图档管理系统基本功能：统即可单独管理勘察数据与图件，也可以将勘察数据与地图相结合，实现对勘察数据、地质图件、勘察成果等资料的综合管理，并支持多种数据格式的勘察成果资料的上传、下载及在线浏览。
软件特点：系统具有建设周期短、投资小、功能灵活等特点，实现了对钻孔数据资料、地质图件资料、勘察成果资料的综合管理，同时还具有丰富的数据展示功能和数据分析功能，既是进行勘察成果综合利用的管理平台，又是一个勘察成果汇总展示的平台。
4、理正勘察概预算软件基本功能和特点：快速统计勘察工作量及勘察费用，和理正勘察CAD无缝连接，标准基价库和自定义基价库共同使用，为工程建设（发包单位、承包单位）提供基本费用依据。
5、理正勘察三维地质模块基本功能和特点：自动生成三维工程地质模型，并可采用钻孔编辑、剖面编辑等多种方式进行编辑调整，操作简便快捷。
二、华岩岩土工程勘察软件基本功能：(1) 平面图：采用键盘数字输入、鼠标网格输入或数字化仪采点输入，能绘制各种复杂地形的勘探点平面布置图。
(2) 剖面图：可绘制任意比例、输出设备能力允许的任意大小格式的剖面图，图例可由用户随时扩充，编辑方便。
(3) 柱状图：可绘制各种不同类型孔(如钻孔、各种原位测试孔等)、探井等柱状图，并可成图在CAD环境中。
(4) 土工试验数据处理：对土工试验所有数据进行计算处理，绘制e～P曲线，打印土工试验成果报告。
(5) 土工试验指标的分层汇总及综合统计：可自动按单孔分层进行统计，也可人工干预，并剔除试验异常数据。
(6) 原位测试数据处理：可直接处理各种常用原位测试仪器设备所提供的数据，打印绘制相应的图表、曲线及测试结果。
(7) 饱和砂(粉土)液化判别：计算液化指数；绘制液化散点图，进行液化势判别计算。
(8) 各种等值线图绘制：绘制填土等厚线图、基岩顶板等高线图等各种等值线图。
软件特点：⑴操作界面：针对工程负责人设计开发，界面友好直观，全按钮式操作，简单明了。
⑵数据输入：表格式与对话框式数据输入相结合，可以进行钻孔资料的复制，减少输入工作量；对单孔岩土描述可以用现有的各种输入方法，同时对不会拼音或其它输入方法的可以采用对话框式，选择预设的常用专业词汇和扩充词汇，灵活实用。
⑶图形处理：大部分图表，在Windows下直接输出，对平面图、剖面图、等值线图、柱状图等图形，将数据文件转换到AutoCAD 环境中，可根据需要方便地进行图形编辑。
⑷数据处理：用数据库对数据进行统一管理，数据全面共享，岩土参数统计可根据工程经验剔除离散异常数据，统计计算准确。
三、华宁岩土工程勘察软件华宁岩土工程勘察软件包自1988年推向市场后，用户不断壮大，现有用户遍及建筑、铁路、公路、石油、地矿、冶金、水利、煤炭、建材、核工业、市政、化工等行业，用户已达数千家，遍及全国各地。
使用该软件包完成大中型工程达几千项，完成工程类型有：高层建筑、居住区、民用建筑、铁路、公路、电厂、输电线路、油田、煤矿工业广场、选煤厂、输油管线、钢铁厂、水利设施、核电厂、化工厂、市政等项目勘察。
基本功能：1.岩土试验: 打印土工试验报告表、打印分层土工试验报告表、打印物理力学指标分层统计表、打印物理力学指标及承载力表、进行特殊土工试验分层统计、查表法计算承载力。
进行渗透试验分层统计。
2.静力触探: 绘制静探柱状图、静探分层统计、计算静探承载力、静探分层统计一览表。
3.动力触探:绘制动探柱状图、动探分层统计、计算动探承载力。
4．计算软件:用标贯及静力触探进行饱和砂（粉）土液化判别及液化指数计算，场地厚度统计（层底标高、层底埋深、层顶标高、层顶埋深）、物理力学指标分层统计、标贯及静动探数据处理及分层统计及计算承载力、岩样抗压强度分层统计、打印标贯一览表、打印标贯分层表、勘察工作量统计、勘察收费预决算系统、矩形基础及桩基础沉降计算、单桩承载力计算（包括查表法、单桥静探、双桥静探）、静载试验（包括天然基础、复合基础、桩基础）、微型贯入仪程序、旁压试验程序、膨胀土评价（计算膨胀土分级变形量）、湿陷性黄土评价（计算黄土自重湿陷量、总湿陷量）、根据剪切波速计算建筑的场地类别、辅助生成勘察报告、边坡稳定性分析、折线边坡稳定性验算及滑坡推力计算、工程设计参数综合确定一览表、深基坑回弹变形量计算、承载力深宽修正、软弱下卧层验算、上海承载力、上海天然地基及桩基沉降计算、上海静探判别液化、上海标贯判别液化。
港工规范分层抗剪强度统计、铁路砂土液化程序、水利砂土液化判别、水利土的渗透变形判别。
根据高层建筑岩土工程勘察规程 JGJ 72-2004编制天然地基极限承载力、用静力触探及标贯估算单桩承载力、用变形模量估算天然地基沉降量、用静力触探及标贯估算群桩基础最终沉降量、地基均匀性判别。
5.绘图:勘探点平面位置图、工程地质剖面图、综合工程地质柱状图、钻孔柱状图、含土工试验柱状图、含动力触探柱状图、广东柱状图、验桩柱状图、波速柱状图、十字板柱状图、综合图例、勘探点一览表、饱和砂（粉）土液化散点图、绘制综合压缩试验曲线、图纸目录、标贯N-h 曲线、二维等值线及三维立体图、公路柱状图、公路剖面图、公路线路断面图、铁路柱状图、铁路剖面图等。
软件特点：适合行业广泛；软件整体设计合理，界面友好，全汉字提示，使用方便，操作更加简单，功能较为齐全，软件集成化程度高。
数据输入采用表格化及全屏幕数据输入方式，屏幕帮助信息详尽，数据输入灵活、方便，符合技术人员习惯，数据格式简练,数据高度共享。
在屏幕上可原样显示所有表格及图形，实现所见即所得。
所有图形及主要表格可转到AUTO CAD，利用AUTO CAD强大编辑功能，进行图形编缉、修改。
软件接口丰富、自动化程度高、统计功能强大等特点。
四、恒星勘察软件主要有以下特点和功能如下：1、主要以钻孔类型为单位，表格式输入数据，数据即输即存；在建立新工程项目时，自动将该工程信息（工程编号、工程名称、委托单位、项目负责、勘察阶段、勘察时间等信息）保存在数据库中，便于以后查找和资料管理；采用Access数据库保存输入数据，一个项目一个数据库文件。
2、实现数据的拷贝录入，大大加快数据录入速度，能自动读入溧阳（LMC-D310）单、双桥静探数据；可实现多人分机录入数据，然后将数据合并；可打印出录入的数据；可对录入的数据进行合法性检查；3、可编辑岩土图例。
程序中已自带了近80种岩土图例，可满足通常情况的需要。
自动插入图框，图框可由用户定制；4、提供与理正软件的数据接口，能读入华岩软件的土试数据到本软件中，能绘制e-P曲线、e-logP曲线、三轴试验曲线等；能提供土工试验总表和分层统计表；5、输入（或读入）静探数据后，即可快速预览所有静探曲线，突破了其他软件无预览功能或曲线比例失真等情况，预览功能齐全，用于曲线比较、分层等；也可先直接预览取土孔及标贯孔的曲线；6、在AutoCAD中自动绘制平面图、剖面图、钻孔柱状图、静探曲线图、波速试验曲线图、等值线图等常用图件；波速试验曲线图中自动计算等效剪切波速值。
成图前有齐全的设置，一般采用默认设置，仅需输入绘图比例即可。
成图美观，符合规范要求；7、统计计算：可对土工试验指标进行统计，并可自选统计指标；可对静探、标贯、动探等原位测试数据进行分层统计；可对层底深度、层底标高、层厚进行统计；可统计工作量；可根据收费标准进行收费计算。
8、液化判别。
自动进行液化判别，并提供液化计算结果表。
提供了标贯试验判别法、静探试验判别法、剪切波速判别法三种方法；9、静载试验：可根据竖向静载荷试验数据（一次输入），在AutoCAD中自动绘制Q-s、s-lgt、s-lgQ、lgQ-lgS、s-t、Q-△s/△Q六种试验曲线；可对水平静载试验数据进行整理；能根据静载试验结果，按《建筑桩基技术规范》的要求计算试桩结果统计特征值；10、可进行单桩承载力估算；可进行沉降计算；可进行黄土湿陷性计算评价。
个人认识:理正勘察系列软件的优点是比较全面，比较容易上手，界面比较方便，理正勘察8.0以下版本功能比较强大，使用比较简单，理正勘察8.0以上，较复杂，设置比较繁琐。
理正勘察软件在制作勘探点平面图、生成剖面图、柱状图、压缩、颗分图时也较方便。
但在一些细节上不太理想，尤其剖面图透镜体总向上跷。
关于华岩和华宁，总体觉得华岩用的比较简单顺手，但是工程不如华宁全面，但是华宁的数据输入显得比较烦琐，不太顺手，但因为其功能比较多，用的人应该比较普遍！华岩的整体表现还是比较好的，功能、易用性、界面和软件的专业性都不错。
华宁的界面用起来不是很方便，需要继续改进。
恒星软件由注册岩土工程师杨国胜先生开发。
数据库保存数据，在AutoCAD 中直接生成dwg图形，支持AutoCAD 14~2010版本。
图形美观。
能生成平面图、柱状图、剖面图、液化判别成果图表、波速成果图表、工作量表、等高线图、静载试验等常见六种成果曲线.，还具有沉降计算、勘察收费计算等，非常方便。
