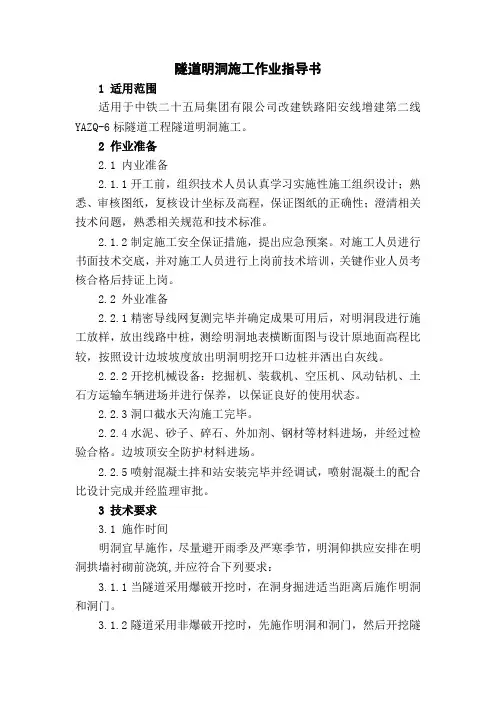

隧道明洞施工作业指导书一、编制依据《公路隧道施工技术规范》（JTG F60-2009）《公路工程质量检验评定标准》（JTG F80/1-2004）《公路隧道工程现场施工技术》（人民交通出版社2005年9月）二、适用范围适用于各等级公路隧道明洞施工作业。
三、作业内容1、施工准备(1)开工前，组织技术人员认真学习实施性施工组织设计；熟悉、审核图纸，复核设计坐标及高程，保证图纸的正确性；澄清相关技术问题，熟悉相关规范和技术标准。
(2)精密导线网复测完毕并确定成果可用后，对明洞段进行施工放样，放出线路中桩，测绘明洞地表横断面图与设计原地面高程比较，按照设计边坡坡度放出明洞明挖开口边桩并洒出白灰线。
(3)开挖机械设备已进场，并保证良好的使用状态。
(4)洞口截水天沟施工完毕。
(5)水泥、砂子、碎石、外加剂、钢材等材料进场，并经过检验合格。
边坡顶安全防护材料进场。
(6)喷射混凝土拌和站安装完毕并经调试，喷射混凝土的配合比设计完成并经监理审批。
2、材质要求1)水泥、砂、石、水及外掺剂的质量须符合设计和规范要求。
2)寒冷地区混凝土骨料应按有关规定进行抗冻试验，结果应符合规范要求。
3)防水材料质量应符合设计及规范要求。
4)钢筋的加工、接头、焊接和安装以及混凝土的拌制、运输、灌注、养护、拆模均须符合设计和规范要求。
3、隧道明洞施工工艺流程隧道明洞施工工艺流程见图3。
4、施工工艺1)施工前应进行现场测量放样，对基槽开挖进行控制。
2)洞口段及基槽开挖支护：洞口明挖可采用敞口放坡法施工。
3)基底物探及承载力测试：使用地质雷达对基底进行探测，并用重型动力触探仪对基底进行承载力试验。
4)仰拱混凝土：基底承载力满足设计要求后应及时浇注仰拱混凝土。
5)填充混凝土：仰拱混凝土浇注完成并达到规定的强度后浇筑填充混凝土。
6)模板台车就位后应及时对模板台车进行检查，并调整模板台车使其符合施工要求。
7)钢筋绑扎及焊接质量应符合设计图纸及规范要求。
8)外模支立要牢固、接缝严密，避免胀模、漏浆。
9)浇筑衬砌混凝土，振捣密实，保证质量。
10)防水层及排水设施施工要满足设计图纸及规范要求。
11)在衬砌达到设计强度的70%以上时，才能开始进行洞顶回填施工。
四、施工要点1明洞的施工工时间:明洞宜早施作，尽量避开雨季及严寒季节，明洞仰拱应安排在明洞拱墙衬砌前浇筑,并应符合下列要求：(1)当隧道采用爆破开挖时，在洞身掘进适当距离后施作明洞和洞门。
(2)隧道采用非爆破开挖时，先施作明洞和洞门，然后开挖隧道。
2明洞临时边坡临时边坡应符合设计图纸及规范要求。
3明洞基础明洞基础应设置在稳固的地基上，当两侧墙体地基松软或软硬不均时，应采取措施加以处理，防止地基不均匀沉降。
4施工材料及明洞浇筑1)水泥、砂、石、水及外掺剂的质量须符合设计和规范要求。
按规定的配合比施工。
2)寒冷地区混凝土骨料应按有关规定进行抗冻试验，结果应符合规范要求。
3)基础的地基承载力须满足设计图纸和规范要求，严禁超挖回填虚土。
4)钢筋的加工、接头、焊接和安装以及混凝土的拌制、运输、灌注、养护、拆模均须符合设计图纸和规范要求。
5)明洞与暗洞应连接良好，符合设计图纸和规范要求。
6)明洞混凝土达到设计强度的70%以上，且拱顶回填土高度达到0.7m时，方可拆除明洞内模板。
5明洞防排水明洞防排水施工应符合下列要求：1)防水材料的质量、规格等应符合设计图纸和规范要求。
2)防水层施工前，明洞混凝土外部应平整，不得有钢筋露出。
3)明洞外模拆除后应立即做好防水层和纵向盲沟。
并与隧道的防水层和排水盲管顺接，保证排水畅通。
4)明洞排水施工应和隧道的排水侧沟、中心水沟的出水口及洞顶的截、排水设施统筹安排。
本标段明洞均位于隧道进出口段，明洞内排水设置侧向盲沟排水。
明洞两拱脚盲沟汇水通过纵横向排水管引至侧向排水盲沟。
5)明洞外侧的排水盲管应先于填土完成，确保出水口通畅。
6明洞回填明洞回填施工应符合下列规定：(1)明洞回填应在明洞外防水层及排水系统施作完成且混凝土强度达到设计强度的70%后进行。
(2)侧墙回填应对称进行，石质地层中岩壁与墙背空隙较小时用与墙身同级混凝土回填；空隙较大时用片石混凝土或水泥砂浆浆砌片石回填密实。
回填至与拱顶齐平后，再分层满铺填筑至设计高度。
(3)拱顶回填分层厚度不大于0.3m，两侧回填土面的高差不得大于0.5m。
采用机械回填时，应在人工夯填超过拱顶1.0m以上后进行。
(4)表土层需施作隔水层时，隔水层应与边、仰坡搭接平顺，防止地表水下渗。
五、质量检查及检验标准1、隧道总体实测项目1)隧道总体实测项目见《公路工程质量检验评定标准》（JTG F80-2004）表10.2.2。
表10.2.2 隧道总体实测项目注：净高有一点不合格时，该分项工程为不合格。
2)外观鉴定洞内没有渗漏水现象。
2、隧道明洞实测项目1)隧道明洞实测项目实测项目见《公路工程质量检验评定标准》（JTG F80-2004）表10.3.2。
表10.3.2 明洞浇筑实测项目2)外观鉴定(1)混凝土表面密实，每延米的隧道面积中，蜂窝麻面和气泡面积不超过0.5%。
深度超过10mm时应处理。
(2)结构轮廓线条顺直美观，混凝土颜色均匀一致。
(3)施工缝平顺无错台。
(4)混凝土施工养护不得产生裂缝。
3、隧道明洞防水层实测项目1)隧道明洞防水层实测项目见《公路工程质量检验评定标准》（JTGF80-2004）表10.4.2。
表10.4.2 防水层实测项目2)外观鉴定防水卷材无破损，接合处无气泡、折皱和空隙。
不符合要求时，采取修补措施或返工处理。
4、明洞回填实测项目1）明洞回填实测项目见《公路工程质量检验评定标准》（JTG F80-2004）见表10.5.2。
表10.5.2 明洞回填实测项目2)外观鉴定坡面平顺、密实，捧水通畅。
六、注意事项1、在场地清理作施工准备时，应先清理洞口上方及侧方有可能滑塌的表土、灌木及山坡危石等。
平整洞顶地表，排除积水，整理隧道周围流水沟渠。
之后施作洞口边、仰坡顶处的天沟。
2、洞口施工宜避开雨季和融雪期。
3、明洞开挖前要做好全部临时排水系统，适当选择施工方法，要按设计要求正确测定中线和标高，放好边桩和内、外墙的位置。
4、认真处理基础。
明洞边墙基础承载力必须保证达到设计要求；有地下水流时，要相应采取措施，如夯填厚度不小于10cm的碎石层或扩大基础以提高承载力；若为岩石地基则应挖至表面风化层以下0.25m。
5、明洞衬砌其拱圈要按断面要求，制作定型挡头板，内、外模及骨架，加强各部分内、外模支撑，防止变形及位移。
七、安全环保要求1、安全要求1)现场施工人员必须熟悉安全操作规程，坚守岗位，根据劳动组织分工原则各负其责。
建立健全安全生产责任制，做到分工明确，责任到人。
建立和完善各项安全作业制度和防护措施，并狠抓落实，使全体施工人员有章可循，有法可依。
定期进行安全大检查，对查出的安全隐患限期整改并复查。
2)正确指挥和组织生产，坚持“安全第一”的原则，严格控制加班加点，防止因人员疲劳、机械超疲、各种动力车辆超速或超高超宽装载而发生的事故。
汽车装土、卸土时，停卸地点平整坚实，在危险地段卸土设专人指挥。
3)深化教育，强化安全意识。
施工人员上岗前必须进行安全教育和培训，并经考试合格后发给《安全上岗证》方准上岗。
电工、电焊工、架子工、质检员、安全员等特殊作业人员，必须经地方劳动局等有关部门培训合格后持证上岗。
调换工种人员，必须重新进行安全培训。
4)坚持班前安全讲话制度，讲明施工中的安全隐患和预防措施。
5)配备充足的安全器材。
进入现场必须佩带安全帽，高空作业必须佩带安全绳和安全带；爆破防护人员配备口哨、对讲机等联系工具。
6)尽量避免上下双层和多层作业，无法避免时应采取必要的安全措施。
7)认真实施标准化作业，开展安全质量标准工地建设，搞好文明施工。
明洞施工安全控制重点8)作好宣传和现场管理工作，非施工人员禁止入内。
2、环境保护1)土石弃方运至制定地点，严禁随意倾倒。
运输可能产生粉尘的车辆配备挡板及棚布，防止粉尘飞落，减少对生产人员和当地居民造成危害，必要时进行洒水。
2)对职工定期进行环保教育及培训，提高环保意识。
3)尽量利用既有便道和原有公路进行路基填料的运输，减少土地的占用。
如有新修便道，完工后对新修便道进行达标整理保留备作公路养护维修便道或掘除原材料，恢复植被，恢复原貌。
尽量租用当地已有的房屋或拼装活动板房作施工生产、生活用房。
4)施工通道经常洒水处理，弃土场洒水湿润，施工中产生的污水处理后，按指定的地方排放。
5)洞口边、仰坡尽量减少开挖，必须开挖时应对边、仰坡进行防护，做到保护植被、绿化环境、水土保持。
6)保护施工现场和临近农田、水井、农业灌溉设施不受破坏，争取把因施工对附近村民的干扰降到最低。
7)工程完工后，对场地和砼拌和场等进行清理，拆除临时建筑物，掘除硬化地面，将弃碴废物运走，同时对清理后的场地进行植被恢复，搞好租用地复耕，恢复原貌。
8)做好生产、生活区的卫生工作，保持工地清洁，定时打扫，生产、生活垃圾集中收集，定时清除运走，运到环保部门指定的位置。
