煤气发生炉原理及资料..

煤气发生炉的工作原理煤气发生炉是一种将固体燃料转化为可燃气体的装置，它在工业生产和能源利用中具有重要的作用。

煤气发生炉通过热解固体燃料，生成可燃气体，这种气体可以作为燃料供给燃气发动机、工业锅炉等设备，实现能源的高效利用。

下面我们将详细介绍煤气发生炉的工作原理。

首先，煤气发生炉的工作原理基于固体燃料的热解反应。

在煤气发生炉内，固体燃料（如煤、木材等）经过加热后，发生热解反应，生成可燃气体和残留的固体炭。

这一过程主要包括干馏和气化两个阶段。

在干馏阶段，固体燃料受热分解，生成挥发分和固体炭；在气化阶段，挥发分在高温下与空气或水蒸气反应，生成一氧化碳、氢气等可燃气体。

其次，煤气发生炉的工作原理涉及热传导和热解反应。

煤气发生炉内部通过供给燃料和氧气、控制温度和压力等方式，实现固体燃料的热解反应。

炉内的高温环境有利于固体燃料的热解，同时热传导也起着重要作用。

炉壁和炉料之间的热传导有助于维持炉内高温，促进热解反应的进行。

再次，煤气发生炉的工作原理涉及气体的净化和利用。

在煤气发生炉产生的可燃气体中，可能含有一定的杂质和灰尘，需要进行净化处理。

常见的净化方法包括除尘、脱硫、脱氮等。

经过净化处理后的可燃气体可以作为燃料供给燃气发动机、工业锅炉等设备，实现能源的高效利用。

最后，煤气发生炉的工作原理还涉及炉内温度、压力、气流等参数的控制。

在煤气发生炉的运行过程中，需要通过控制燃料供给、氧气供给、炉内温度和压力等参数，实现煤气的稳定产生和净化处理，确保炉内反应的顺利进行。

总之，煤气发生炉是一种将固体燃料转化为可燃气体的装置，其工作原理基于固体燃料的热解反应。

通过热解固体燃料，煤气发生炉可以产生可燃气体，经过净化处理后可以作为燃料供给各种设备，实现能源的高效利用。

在煤气发生炉的运行过程中，需要控制炉内温度、压力、气流等参数，确保煤气的稳定产生和净化处理。

这就是煤气发生炉的工作原理。

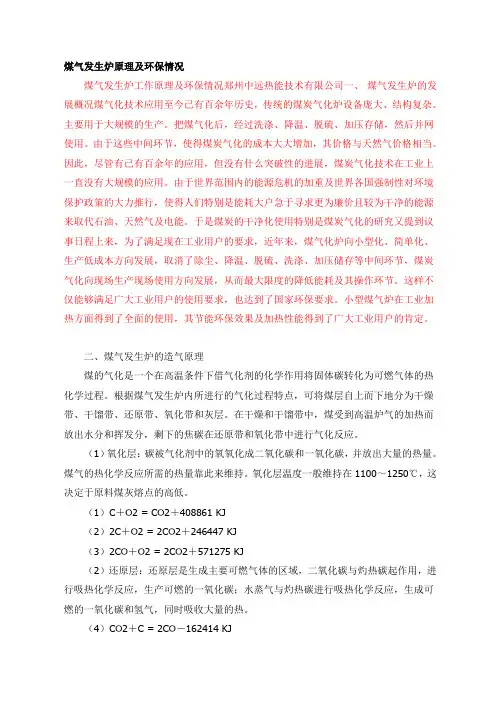

煤气发生炉原理及环保情况煤气发生炉工作原理及环保情况郑州中远热能技术有限公司一、煤气发生炉的发展概况煤气化技术应用至今已有百余年历史，传统的煤炭气化炉设备庞大、结构复杂。

主要用于大规模的生产。

把煤气化后，经过洗涤、降温、脱硫、加压存储，然后并网使用。

由于这些中间环节，使得煤炭气化的成本大大增加，其价格与天然气价格相当。

因此，尽管有已有百余年的应用，但没有什么突破性的进展，煤炭气化技术在工业上一直没有大规模的应用。

由于世界范围内的能源危机的加重及世界各国强制性对环境保护政策的大力推行，使得人们特别是能耗大户急于寻求更为廉价且较为干净的能源来取代石油、天然气及电能。

于是煤炭的干净化使用特别是煤炭气化的研究又提到议事日程上来，为了满足现在工业用户的要求，近年来，煤气化炉向小型化、简单化、生产低成本方向发展，取消了除尘、降温、脱硫、洗涤、加压储存等中间环节，煤炭气化向现场生产现场使用方向发展，从而最大限度的降低能耗及其操作环节。

这样不仅能够满足广大工业用户的使用要求，也达到了国家环保要求。

小型煤气炉在工业加热方面得到了全面的使用，其节能环保效果及加热性能得到了广大工业用户的肯定。

二、煤气发生炉的造气原理煤的气化是一个在高温条件下借气化剂的化学作用将固体碳转化为可燃气体的热化学过程。

根据煤气发生炉内所进行的气化过程特点，可将煤层自上而下地分为干燥带、干馏带、还原带、氧化带和灰层。

在干燥和干馏带中，煤受到高温炉气的加热而放出水分和挥发分，剩下的焦碳在还原带和氧化带中进行气化反应。

（1）氧化层：碳被气化剂中的氧氧化成二氧化碳和一氧化碳，并放出大量的热量。

煤气的热化学反应所需的热量靠此来维持。

氧化层温度一般维持在1100～1250℃，这决定于原料煤灰熔点的高低。

（1）C＋O2 = CO2＋408861 KJ（2）2C＋O2 = 2CO2＋246447 KJ（3）2CO＋O2 = 2CO2＋571275 KJ（2）还原层：还原层是生成主要可燃气体的区域，二氧化碳与灼热碳起作用，进行吸热化学反应，生产可燃的一氧化碳；水蒸气与灼热碳进行吸热化学反应，生成可燃的一氧化碳和氢气，同时吸收大量的热。

煤气发生炉基础知识煤气发生炉是一种用于生产合成气的设备，其主要原理是将燃料（通常是煤、木材或其他有机物）在缺氧或部分缺氧的条件下进行热解，产生一种含有可燃气体和一些有害气体的混合气体。

这种气体可以被进一步处理成合成气，用于各种工业生产和能源供应。

在使用煤气发生炉进行合成气生产之前，我们必须了解一些基础知识。

在本篇文档中，我们将介绍煤气发生炉的工作原理、炉体结构、操作要点以及安全措施等方面的知识。

1. 工作原理煤气发生炉的主要工作原理是在缺氧或部分缺氧的条件下，将燃料在高温下分解成气体。

具体来说，当燃料进入炉膛时，先经过预热的反应器内，接着燃料在干燥炉中进行脱水处理，随后由焙烧段进入热解器进行高温分解，产生一种含有可燃气体和一些有害气体的混合气体。

最后，由于燃料与空气的燃烧反应，混合气体中的可燃物质被完全燃烧，产生大量的热能。

2. 炉体结构煤气发生炉的炉体结构可以分为四个部分：预热器、干燥炉、焙烧段和热解器。

在使用许多煤气发生炉时，还会增加煤气净化装置和煤气储存罐等辅助设备。

预热器是炉体结构中的第一个部分，用于预热和热解固体燃料。

在预热器中，燃料被逐渐升温，并在炉体内的高温下分解成气体。

燃料在预热过程中会先与发生炉内的燃烧气体进行热交换，因此能够充分利用燃料中的热能。

干燥炉是炉体结构中的第二个部分，用于将燃料中的水分蒸发。

燃料在干燥炉中暴露于高温、低氧的环境中，使其逐渐脱水并分解成气体。

焙烧段是炉体结构中的第三个部分，其作用是将经过干燥处理的燃料进一步热解，产生含有可燃气体和一些有害气体的混合气体。

在这个过程中，由于在干燥炉中蒸发的水分被逐渐分解，燃料中的碳和其他元素会形成含有炭黑的灰渣，减小了灰份的含量。

热解器是炉体结构中的第四个部分，用于进一步分解焙烧段中产生的混合气体。

在热解器中，混合气体通过难燃性材料的各种感应和热交换表面，让大部分可燃气体完全热分解成燃烧气体。

3. 操作要点在操作煤气发生炉时，我们需要注意以下几点要点：（1）炉体内部的温度和气流状态应该保持充足的供氧，并逐步增加进风速度和更换进风量。

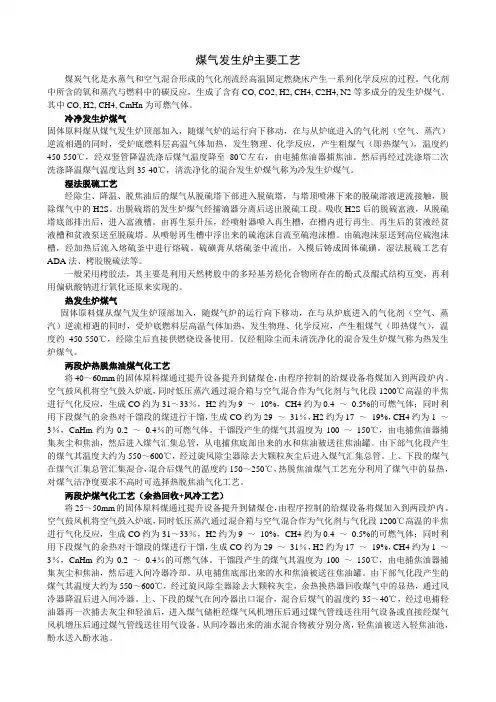

煤气发生炉主要工艺煤炭气化是水蒸气和空气混合形成的气化剂流经高温固定燃烧床产生一系列化学反应的过程。

气化剂中所含的氧和蒸汽与燃料中的碳反应，生成了含有CO, CO2, H2, CH4, C2H4, N2等多成分的发生炉煤气。

其中CO, H2, CH4, CmHn为可燃气体。

冷净发生炉煤气固体原料煤从煤气发生炉顶部加入，随煤气炉的运行向下移动，在与从炉底进入的气化剂（空气、蒸汽）逆流相遇的同时，受炉底燃料层高温气体加热，发生物理、化学反应，产生粗煤气（即热煤气），温度约450-550℃，经双竖管降温洗涤后煤气温度降至80℃左右，由电捕焦油器捕焦油。

然后再经过洗涤塔二次洗涤降温煤气温度达到35-40℃，清洗净化的混合发生炉煤气称为冷发生炉煤气。

湿法脱硫工艺经除尘、降温、脱焦油后的煤气从脱硫塔下部进入脱硫塔，与塔顶喷淋下来的脱硫溶液逆流接触，脱除煤气中的H2S。

出脱硫塔的发生炉煤气经捕滴器分离后送出脱硫工段。

吸收H2S后的脱硫富液，从脱硫塔底部排出后，进入富液槽。

由再生泵升压，经喷射器喷入再生槽，在槽内进行再生。

再生后的贫液经贫液槽和贫液泵送至脱硫塔。

从喷射再生槽中浮出来的硫泡沫自流至硫泡沫槽。

由硫泡沫泵送到高位硫泡沫槽，经加热后流入熔硫釜中进行熔硫。

硫磺膏从熔硫釜中流出，入模后铸成固体硫磺。

湿法脱硫工艺有ADA法、栲胶脱硫法等。

一般采用栲胶法，其主要是利用天然栲胶中的多羟基芳烃化合物所存在的酚式及醌式结构互变，再利用偏矾酸钠进行氧化还原来实现的。

热发生炉煤气固体原料煤从煤气发生炉顶部加入，随煤气炉的运行向下移动，在与从炉底进入的气化剂（空气、蒸汽）逆流相遇的同时，受炉底燃料层高温气体加热，发生物理、化学反应，产生粗煤气（即热煤气），温度约450-550℃，经除尘后直接供燃烧设备使用。

仅经粗除尘而未清洗净化的混合发生炉煤气称为热发生炉煤气。

两段炉热脱焦油煤气化工艺将40～60mm的固体原料煤通过提升设备提升到储煤仓，由程序控制的给煤设备将煤加入到两段炉内。

煤气发生炉的工作原理
煤气发生炉是一种利用煤炭的热能来生成煤气供用户使用的设备。

它改变了古老的火炉取暖方式，大大提高了人们生活水平。

煤气发生炉的工作原理：
1．燃烧：将煤炭放入发生炉内部，产生的热量点燃煤炭，燃烧
后产生的热量可以把内部的水蒸发，将湿气蒸发成水蒸气，通过管道进入冷凝器，在冷凝器中产生蒸汽汽化的碳氢化合物，即煤气。

2．冷凝：煤气中多为碳氢化合物，热量被冷凝器所吸收，当温
度低于一定温度时，煤气中的水蒸气和有机物有机物会被凝结成液体，并向下排出冷凝器外。

3．净化：经过冷凝，煤气中剩余的有毒烧碱及少量的水蒸气、
汽油等碳氢化合物将从净化器中经历净化过程，最后经过滤器过滤，煤气将变成比较干净的煤气。

4．储存：最后，经过净化的煤气会被储存起来，供用户使用。

煤气发生炉是煤炭利用热能产生煤气，为我们提供便利的重要设备。

它具有简单易操作、易维护、经济实惠等特点，很受欢迎。

- 1 -。

煤气发生炉的工作原理
煤气发生炉是一种能够将固体煤炭转化为可燃气体的设备。

它的工作原理基于化学反应，主要包括炉膛预热、干馏和气体化三个阶段。

首先，在炉膛预热阶段，煤气发生炉需要加热炉膛到一定温度。

通常会使用点火器或者预热器等设备来提供必要的热量，使炉膛内的温度达到煤气化反应需要的范围。

接下来，在干馏阶段，煤炭开始分解，并释放出一些揮发分，如挥发性有机物、水蒸气等。

这些挥发分在高温下分解形成气体状的产物，例如一氧化碳（CO）、氢气（H2）以及一些不
稳定的碳氢化合物。

最后，在气化阶段，这些产物由煤气化剂（通常是蒸汽、氧气或二氧化碳）与剩余煤炭反应，生成更多的一氧化碳和氢气。

同时，部分不稳定的碳氢化合物会进一步裂解，产生更多的可燃气体。

这些可燃气体会通过气体出口离开炉膛，成为可用于能源供应、化学产品合成等用途的煤气。

总结起来，煤气发生炉的工作原理就是通过加热和化学反应来使固体煤炭分解并转化为可燃气体。

这个过程需要合适的温度、煤气化剂以及一系列反应来实现。

煤气发生炉工作原理
煤气发生炉是一种用于生产合成气体的设备，它通过煤或其他碳质物质的热解过程，产生一种可燃气体，其中主要成分是一氧化碳和氢气。

煤气发生炉工作原理的核心是煤的热解反应，下面我们来详细了解一下煤气发生炉的工作原理。

首先，煤气发生炉内部的煤气化过程是通过煤与空气或者氧气的反应来实现的。

当煤在高温下遇热分解时，会产生一氧化碳和氢气，这个过程称为煤气化。

煤气发生炉内部的煤气化反应需要在高温下进行，通常在800°C以上才能够有效进行。

因此，煤气发生炉内部需要提供足够的热量来维持煤的热解反应。

其次，煤气发生炉内部的煤气化反应需要控制氧气的供给和煤料的输送速度，以确保煤料在炉内充分接触空气或氧气，从而实现有效的煤气化。

同时，煤气发生炉还需要排出煤气化过程中产生的煤气和煤渣，以保持炉内的稳定工作状态。

最后，煤气发生炉产生的合成气体需要通过净化和冷却处理，以去除其中的杂质和降低温度，从而得到符合要求的合成气体。

这个过程通常包括除尘、脱硫、脱氮等步骤，以确保合成气体的质量
和安全性。

总的来说，煤气发生炉的工作原理是通过煤的热解反应产生合成气体，然后经过净化和处理得到可用的合成气体。

这个过程需要控制炉内的温度、氧气供给和煤料输送速度，同时需要对产生的合成气体进行净化和冷却处理。

煤气发生炉在工业生产中具有重要的应用价值，能够为工业生产提供可靠的燃料和原料来源。

煤气发生炉原理
煤气发生炉是一种将固体燃料转化为可燃气体的装置，它是工业生产和能源利用中的重要设备。

煤气发生炉的原理是通过热解固体燃料，产生可燃气体，然后将其用作燃料进行燃烧。

下面我们将详细介绍煤气发生炉的原理。

首先，煤气发生炉的主要原理是热解固体燃料。

在煤气发生炉内部，固体燃料（如煤、木材等）在缺氧或氧气不足的环境下受热分解，产生可燃气体。

这个过程主要包括干馏和气化两个阶段。

干馏是指在高温下，固体燃料中的挥发性成分被分解出来，产生液体和气体。

气化是指在高温下，固体燃料中的非挥发性成分被分解成一氧化碳和氢气等可燃气体。

其次，煤气发生炉的原理还涉及气体净化。

由于煤气发生炉产生的气体中含有一定的固体颗粒和有害气体，需要经过净化处理才能作为燃料使用。

气体净化一般包括除尘、脱硫、脱氮等工艺，通过这些工艺可以将固体颗粒和有害气体去除，从而得到清洁的可燃气体。

最后，煤气发生炉的原理还包括燃烧利用。

经过热解和净化处理后的可燃气体可以用作燃料进行燃烧，产生热能或动力。

燃烧利用是煤气发生炉的最终目的，通过燃烧可燃气体可以产生热能，用于工业生产或供暖，也可以产生动力，用于驱动发电机等设备。

综上所述，煤气发生炉的原理主要包括热解固体燃料、气体净化和燃烧利用三个方面。

通过这些原理，煤气发生炉可以将固体燃料转化为可燃气体，并将其用作燃料进行燃烧，从而产生热能或动力。

煤气发生炉在工业生产和能源利用中具有重要的地位，它的原理和工艺对于提高能源利用效率和减少环境污染具有重要意义。

煤气发生炉煤气发生炉是将煤炭转化为可燃性气体——煤气（主要成分为CO、H2、CH4等）的生产设备。

工作原理为：将符合气化工艺指标的煤炭筛选后，由加煤机加入到煤气炉，从炉底鼓入自产蒸汽与空气混合气体做为气化剂。

煤炭在炉经物理、化学反应，生成可燃性气体，上段煤气经过旋风除油器、电捕器过滤焦油.下段煤气经过旋风除尘器清除灰尘，经过混合后输送到用户使用。

广泛适用于轧钢炉、退火炉、锻造炉、钢管炉、玻璃炉、熔铝炉、铜材炉、建炉等各种热工炉所需温度围的各种炉形。

中文名:煤气发生炉外文名:Gas furnace用途:熔炼、退火、煤气站等使用原料:煤产出:煤气、焦油、炉渣主体材质:金属结构目录1工作原理.2基本用途.3主要分类.▪单段.▪双段.4配套设备.▪电捕焦油器.▪旋风除尘器.▪窑.5原料.6技术参数.▪环保标准.▪安全措施.▪煤气净化.▪蒸汽调节煤气发生炉工作原理发生炉煤气是通过水蒸气和空气混合形成气化剂后流经炽热的固定燃烧床生成的。

空气中所含的氧气、水蒸气与燃料中的碳反应，生成了共含有CO、CO2、H2、CH4、N2等成分的发生炉煤气。

与空气混合的蒸气提高了热效率，并降低了燃烧床的温度，从而控制了熔块的形成。

蒸气与碳反应是吸热反应：C+H2O=CO+H2－Q（Q为热量，下同）当氧气和碳反应时就放出热量：2C+O2=2CO+Q煤气发生炉工作原理燃烧床的温度取决于气化剂的饱和温度，燃料的粒度、类型及发生炉的炉型。

燃烧床的温度是非常重要的，因为对于给定的燃料和炉型，它决定着发生炉煤气的成分：在温度高的情况下，可产生大量的可燃气体。

因此，重要的是既保持燃烧床高温而又不会形成熔块。

形成熔块的温度取决于燃料的渣融特性，在氧气充足的情况下，还会出现两种反应：2CO+O2=2CO2+QC+O2=CO2+Q。

所以说，CO的产生并不一定意味着任何碳燃烧都能使煤气的热值降低。

另外，一些水蒸气还与CO反应，由于每体积CO转化为CO2时，同时生成了相同体积的H2：CO+H2O=CO2+H2。

煤气发生炉工作原理煤气发生炉的工作原理目前是以分层理论作为指导来探讨的，煤气发生炉内由下向上依次分为灰层、氧化层、还原层、干馏层、干燥层。

1、灰层灰层又称渣层，是固态物料由上向下移动的最后一层，是煤炭燃料与汽化后的混合物渣层的厚度大约由炉篦向上150∽250mm厚。

灰层的作用：①由于灰渣刚由氧化层沉淀下来，温度比较高，当空气和水蒸汽鼓入之后经过渣层进行冷热交换，将空气和水蒸汽预热，一般预热到200℃以上。

这样为氧化层的热化学反应带来优越条件，加速燃烧；②由于渣层被空气和水蒸汽冷却，温度已降低，铺在炉篦上可起保护作用；③灰渣分布在炉篦上呈疏松料状，空气、水蒸汽经炉篦的松渣层可以起到重新均匀分布气化剂的作用；④渣层是处在最下层，衬垫着其它层次，它的正常与稳定影响到其它层次。

2、氧化层氧化层又称火层，正常情况下厚度为100∽200mm，氧化层主要的作用是使空气中的氧气遇碳进行剧烈的化学反应，生成大量的二氧化碳，同时放出大量的热量。

煤气的热化学反应所需的热量由此来维持。

火层温度一般保持在11000∽1250℃，这决定原料煤灰熔点的高低。

一般煤炭的灰熔点大约在1250∽1350℃左右，根据情况选择炉温的高低，以灰渣不结焦为准。

3、还原层还原层是生成可燃气体的区域，根据反应式进行的情况分为第一还原层和第二还原层（或称为主还原层和次还原层）。

正常情况下还原层厚度为200∽400mm。

还原层的作用是：①二氧化碳和灼热的碳起作用，进行化学反应，生成可燃的一氧化碳；②水蒸汽与灼热的碳进行吸热化学反应，生成可燃的一氧碳和氢气；③除以上两类主要化学反应外外，其次还有一氧化碳与多余的水蒸汽反应而生成二氧化碳和氢气，同时放出热量，使煤气发生炉出口温度升高。

4、干馏层干馏层位于还原层之上。

煤炭进入炉内干燥后在400∽5000℃下析出挥发分及其它干馏产物变成焦炭，焦碳由干馏层转入还原层进行热化学反应。

干馏层的厚度一般依煤种和操作的不同而不同。

煤气发生炉的工作原理
煤气发生炉是一种利用化学反应将固体或液体燃料转化为可燃气体的装置。

其工作原理主要涉及到以下几个步骤：
1. 燃料供应：燃料通常为固体煤、石油、木材等，也可以是液体油、重油等。

燃料通过进料系统进入发生炉。

2. 预热和干馏：燃料在发生炉中首先受到预热和干馏，燃料中的可燃气体开始释放并升温。

在这个过程中，发生炉的温度会逐渐升高。

3. 热解和气化：当燃料达到一定温度时，其中的有机物开始发生热解和气化反应。

在高温条件下，燃料中的碳氢化合物会分解为一系列的气体，如氢气、一氧化碳和甲烷等。

4. 气体反应：在发生炉中，这些气体进一步参与气体反应，如水煤气反应、甲烷化反应等。

这些反应将进一步提高气体的燃烧性能和热值。

5. 除尘处理：在气体生成的过程中，也会产生一些固体颗粒，如灰尘和焦炭等。

发生炉通常配备有除尘装置，用于去除这些固体颗粒，确保气体的清洁和环保排放。

6. 尾气处理：发生炉产生的尾气中还可能含有一些有害物质，如硫化物、氮氧化物等。

为了达到环保要求，发生炉通常还会配置尾气处理装置，用于去除并净化这些有害物质。

总结起来，煤气发生炉通过燃料的热解和气化，将固体或液体燃料转化为可燃气体。

在这个过程中，燃料中的有机物发生分解和反应，生成可燃气体。

同时，发生炉也需要配备除尘和尾气处理装置，确保气体的清洁和环保排放。

煤气发生炉工作原理
煤气发生炉是一种将煤气结合空气进行燃烧的装置，其工作原理如下：
1.供气系统：将煤气输送到燃烧室中。

常见的煤气有天然气、
液化石油气等。

2.混合系统：煤气与适量的空气在燃烧室内进行混合。

通过喷
嘴或泄压气流形成的吸入效应，使空气与煤气充分混合，并将混合气体引入燃烧室中。

3.点火系统：通过点火装置（如火花放电、点火火焰等）点燃
混合气体。

4.燃烧系统：混合气体在燃烧室中燃烧。

在燃烧过程中，煤气
中的主要成分甲烷与氧气发生反应，产生二氧化碳、水蒸气和少量的氮气和硫化物。

燃烧的热量可以用来进行加热、热处理等工业生产过程。

5.控制系统：通过控制阀门、传感器和反馈系统管理燃气供应、空气流量和燃烧温度，以维持燃烧过程中的稳定性和效率。

煤气发生炉利用煤气燃烧产生的高温和热能，广泛应用于工业领域，如锻造、玻璃熔化、蒸汽发生、金属加工等。

它具有灵活性高、温度可控、能量利用效率高等优点。

煤气发生炉的工作原理
煤气发生炉是一种用于生产燃气的设备，它通过将固体燃料（如煤、木材等）在缺氧条件下加热，产生可燃气体的装置。

煤气发生炉的工作原理主要包括燃料预热、干馏分解和气体净化三个过程。

首先，燃料预热。

在煤气发生炉内，燃料首先要经过预热的过程。

在这个过程中，燃料被加热到一定温度，使其脱除大部分的水分和挥发性成分，以提高后续分解的效率。

燃料预热的过程需要在缺氧条件下进行，以防止燃料燃烧，同时也为后续的干馏提供了条件。

其次，干馏分解。

在燃料预热之后，燃料进入到干馏分解的阶段。

在这个阶段，燃料中的挥发性成分被加热分解，产生出煤气和焦炭。

煤气主要是一种混合气体，其中包含一定比例的一氧化碳、氢气、甲烷等可燃气体，而焦炭则是煤气发生炉的副产品，可以用作燃料或者其他化工原料。

最后，气体净化。

在干馏分解之后，产生的煤气中还会含有一些有害物质，如焦油、烟尘等。

因此，煤气需要经过净化处理，以
去除这些有害物质，提高煤气的纯度和可燃性。

气体净化的过程通常包括冷却、除尘、除硫等步骤，通过这些步骤可以有效地净化煤气，使其达到工业生产和生活用途的要求。

总的来说，煤气发生炉的工作原理是通过燃料的预热、干馏分解和气体净化这三个过程，将固体燃料转化为可燃气体。

这种煤气可以作为工业生产中的燃料，也可以用于家庭生活的取暖、烹饪等用途。

煤气发生炉在工业和生活中都有着重要的作用，通过了解其工作原理，可以更好地理解其在生产和生活中的应用。

煤气发生炉工作原理与煤气发生炉煤气成分在一般的煤气发生炉中,煤是由上而下、气化剂则是由下而上地进行逆流运动,它们之间发生化学反应和热量交换.一、煤气发生炉内部在煤气发生炉中形成了几个区域,一般我们称为“层”.按照煤气发生炉内气化过程进行的程序,可以将发生炉内部分为六层：1、灰渣层；2、氧化层又称火层；3、还原层；4、干馏层；5、干燥层；6、空层.其中氧化层和还原层又统称为反应层,干馏层和干燥层又统称为煤料准备层.1灰渣层：煤燃烧后产生灰渣,形成灰渣层,它在发生炉的最下部,覆盖在炉篦子之上.其主要作用为：A、保护炉篦和风帽,使它们不被氧化层的高温烧坏；B、预热气化剂,气化剂从炉底进入后,首先经过灰渣层进行热交换,使灰渣层温度降低,气化剂温度升高.一般气化剂能预热达300-450℃左右.C、灰渣层还起了布风作用,使进入的气化剂在炉膛内尽量均匀分布.2氧化层：也称为燃烧层火层.从灰渣中升上来的气化剂中的氧与碳发生剧烈的燃烧而生成二氧化碳,并放出大量的热量.它是气化过程中的主要区域之一,其主要反应是：C+O2→CO2+97650大卡.氧化层的高度一般为所有燃料块度的3-4倍,一般为100-200毫米.气化层的温度一般要小于煤的灰熔点,控制在1200℃左右.3还原层：在氧化层的上面是还原层.赤热的碳具有很强的夺取氧化物中的氧而与之化合的本领,所以在还原层中,二氧化碳和水蒸气被碳还原成一氧化碳和氢气.这一层也因此而得名,称为还原层.其主要反应为：CO+C→2CO+38790大卡,H2O+C→H2+CO+28380大卡,2H2O+C→CO2+2H2+17970大卡.由于还原层位于氧化层之上,从上升的气体中得到大量热量,因此还原层有较高的温度约800-1100℃,这就为需要吸收热量的还原反应提供了条件.而严格地讲,还原层还有第一、第二之分,下部温度较高的地方称第一还原层,温度达950-1100℃,其厚度为300-400毫米左右；第二层为700-950℃之间,其厚度为第一还原层1.5倍,约在450毫米左右.4干馏层：干馏层位于还原层的上部,由还原层上升的气体随着热量的被消耗,其温度逐渐下降,故干馏层温度约在150-700℃之间,煤在这个温度下,历经低温干馏的过程,煤中挥发份发生裂解,产生甲烷、烯烃及焦油等物质,它们受热成为汽态,即生成煤气并通过上面干燥层而逸出,成为煤气的组成部分.干馏层的高度随燃料中挥发份含量及煤气炉操作情况而变化,一般＞100毫米.5干燥层：干燥层位于干馏层上面,也即是燃料的面层,上升的热煤气与刚入炉的燃料在这层相遇,进行热交换,燃料中的水分受热蒸发.一般认为干燥温度在室温---150℃之间,这一层的高度也随各种不同的操作情况而异,没有相对稳定之层高.6空层：空层即燃料层上部,炉体内的自由区,其主要作用是汇集煤气.也有的同志认为：煤气在空层停留瞬间,在炉内温度较高时还有一些副反应发生,如：CO分解、放出一些炭黑：2CO→CO2+C以及2H2O+CO→CO2+H2.从上面六层简单叙述,我们可以看出煤气发生炉内进行的气化过程是比较复杂的,既有气化反应,也有干馏和干燥过程.而且在实际生产的发生炉中,分层也不是很严格的,相邻两层往往是相互交错的,各层的温度也是逐步过渡的,很难具体划分,各层中气体成份的变化就更加复杂了,即使在专门的研究中,看法也是分歧的.二、煤气炉的结构对于固定床煤气炉有多种结构型式,按不同部位分述如下：1、加煤装置：间歇式加煤罩、双料钟、振动给煤机、拨齿加煤机.2、炉体结构：带压力全水套、半水套、无水套耐火材料炉衬、常压全水套.3、炉篦：宝塔型、型钢焊接型.4、灰盘传动结构：拨齿型、蜗轮蜗杆型. 三、煤气发生炉煤气成分所谓煤气发生炉炉出煤气,是指煤在煤气发生炉内气化反应所产生的,自煤气发生炉出口导出未经净化的煤气.该煤气由单一可燃气体成分CO 、H 2、CH 4、气态烷烃类化合物C m H n 、H 2S 、不可燃气体成分CO 2、N 2、O 2以及焦油蒸汽、粉尘固体微粒和水蒸汽所组成.1、煤气气体组成及煤气热值气化烟煤时,煤中的CO 含量较高,而且还会有少量的C m H n ,煤气热值也较高；气化无烟煤时,CO 和CH 4含量都较气化烟煤时要低,煤气热值也即较低；气化褐煤时,CO 含量较低,但H 2和CH 4相对也要高一些,煤气热值也较高,但是,褐煤的气化产率较低,仅为2Nm 3/kg 煤左右,而气化烟煤或无烟煤时,气化产率可达3～3.5Nm 3/kg 煤.表1几种煤气化时煤气组成及煤气热值2、煤气中的H 2S煤气中的H 2S 含量多少与气化用煤中的含硫多少有关,一般煤中硫分的80%以H 2S 状态转入煤气中,20%的硫分残留在灰渣中.3、煤气中的焦油煤气中的焦油含量多少与煤中的挥发分多少有关,气化无烟煤时煤气中的焦油含量很少,气化烟煤时煤气中的焦油产率为入炉煤重量的2%～6%,标准状态下每m 3干煤气中含焦油量为0.01～0.02kg.4、煤气中的水分煤气中的水分来源于蒸汽的未分解部分、煤的低温干馏热解水以及煤中的水分,一般来说,气化烟煤、无烟煤时煤气中的水分约为0.06kg/Nm 3,而气化褐煤时,煤气中的水分较高,可达0.13～0.27kg/Nm3.5、煤气中的粉尘固体颗粒煤气中的粉尘固体颗粒即带出物,它与煤的热稳定性、入炉块煤中的含粉末率、以及炉内的气化强度、入炉煤的粒度分布、煤层厚薄等因素有关,一般情况下,煤气中的粉尘固体颗粒量为入炉煤重量的4%～6%.表2气化不同煤种煤气中的水分、焦油、粉尘固体颗粒含量四、煤焦油又称煤膏、煤馏油、煤焦油溶液煤干馏过程中所得到的一种液体产物,黑色粘稠液体,具有特殊臭味,易燃,有腐蚀性,为致癌物.相对密度水=1：1.18-1.23闪点℃：<23沸点：380℃溶解性：微溶于水,溶于苯、乙醇、乙醚、氯仿、丙酮等多数有机溶剂.主要用途：可分馏出各种芳香烃、烷烃、酚类等,也可制取油毡、燃料和炭黑.健康危害：作用于皮肤,引起皮炎、痤疮、毛囊炎、光毒性皮炎、中毒性黑皮病、疣赘及癌肿.可引起鼻中隔损伤.环境危害：对环境有危害,对大气可造成污染.危险特性：其蒸气与空气可形成爆炸性混合物,遇明火、高热极易燃烧爆炸.与氧化剂接触猛烈反应.若遇高热,容器内压增大,有开裂和爆炸的危险.制备:由煤在隔绝空气加强热时干馏制得.高温干馏煤焦油简称高温煤焦油高温干馏即焦化得到的焦油.黑色粘稠液体,相对密度大于 1.0,含大量沥青,其他成分是芳烃及杂环有机化合物.包含的化合物已被鉴定的达400余种.工业上将煤焦油集中加工,有利于分离提取含量很少的化合物.加工过程首先按沸点范围蒸馏分割为各种馏分,然后再进一步加工.各馏分的加工采用结晶方法可得到萘、蒽等产品；用酸或碱萃取方法可得到含氮碱性杂环化合物称焦油碱,或酸性酚类化合物称焦油酸.焦油酸、焦油碱再进行蒸馏分离可分别得到酚、甲酚、二甲酚和吡啶、甲基吡啶、喹啉.这些化合物是染料、医药、香料、农药的重要原料.煤焦油蒸馏所得的馏分油也可不经分离而直接利用,如沥青质可制电极焦、碳素纤维等各种重要产品,酚油可用于木材防腐,洗油用作从煤气中回收粗苯的吸收剂,轻油则并入粗苯一并处理.低温干馏煤焦油简称低温煤焦油低温干馏见煤低温干馏得到的焦油.黑色粘稠液体,其不同于高温煤焦油是相对密度通常小于 1.0,芳烃含量少,烷烃含量大,其组成与原料煤质有关.低温干馏焦油是人造石油的重要来源之一,经高压加氢制得汽油、柴油等产品.高温煤焦油和低温煤焦油两者的组成和性质不同,其加工利用方法各异.五、分类2、按制气工艺分类煤气发生炉按不同的制气工艺和所产的质量分为单段煤气发生炉、双段煤气发生炉、双段热脱焦油煤气发生炉、双段冷净煤气发生炉.A、单段单段煤气发生炉设备简单,只有水夹套和炉顶装置,出渣系统组成,所产煤气为热粗煤气,适应于输送距离不远,对煤气的洁净度要求不高的炉窑.B、双段双段煤气发生炉是在单段煤气发生炉的基础上增加一个干馏段,使煤在气化之前通过充分干馏,将煤中挥发分在进入氧化还原之前大部分析出,并且随上段煤气引出炉体.而进入下段参与反应的煤基本为焦煤或者半焦基本不含焦油,通过水冷箱体经下段炉出口排出炉外,经煤气净化除尘装置与上段炉所产经电捕焦油器除焦油后的上段煤气汇合经管道输送至窑炉.双段煤气发生炉所产煤气比较干净,并且输送距离长,对煤质的要求没有单段炉高.有经过净化冷却装置的双段冷煤气站所产煤气可以按用户要求,进行加压后远距离输送,不受场地限制,冷净煤气质量比较洁净,主要使用与对煤气质量要求较高的化工、陶瓷等行业.3、按出渣方式分类煤气发生炉按出渣方式的不同,比较常用的分为内出渣煤气发生炉、外出渣煤气发生炉.其他刮板内出渣煤气发生炉、顶齿外出渣煤气发生炉基本被淘汰.其中外出渣煤气发生炉由于传动方式不同分为蜗轮蜗杆出渣和液压棘轮出渣两种.1、固态物质行程利用提升机构将煤加入储煤仓,通过加煤机将储煤仓中的煤分批次注入煤气发生炉.加入煤气发生炉中的煤首先进入干馏段,煤在干馏段中缓慢下移,在此经历干燥、干馏过程.首先煤炭中的水份被干燥出来,随着煤炭的不断下移,温度进一步升高,焦油及大部分硫化物也被干馏出来,形成碳氢化合物和轻质焦油被上段煤气携出炉外.经过干燥干馏后呈半焦性质的煤继续下移,进入气化段,在气化段经过氧化还原反应,形成以一氧化碳和氢气为主要成分的煤气.煤炭中的灰分及极少部分未参与反应的煤炭以灰渣形式继续下移,由灰刀将其清出炉外.2、气态物质行程作为气化剂的空气和自炉底鼓入炉内,在1100－1200℃条件下,与进入气化段的呈半焦性质的煤发生氧化还原反应,形成以和氢气为主要成分的煤气.煤气分两部分向上运行,其中一部分通过下段煤气夹层通道上移约4米,将其热量通过耐火材料间接传给煤层,辅助干馏和干燥过程的完成,确保煤在下落过程中能够充分的被干燥和干馏,最后这部分煤气从下段煤气出口导出被称为下段煤气；而另一部分煤气则在煤气发生炉料层内上行进入干馏段,通过与缓慢下移的气化用煤直接接触,将其热量直接传给气化用煤,进行上面叙述的干馏、干燥的过程,同时产生一部分以烷烃类高热值气体为主的干馏煤气.这部分上行煤气及干馏过程中产生的干馏煤气一起由上段煤气出口导出,形成上段煤气.七、环保达标1设置水封水池循环利用,保证水封污水不外排.2冷凝含酚废水集中收集并汽化后再利用.3对噪声较高的设备,采取建筑隔音的方式,治理噪声污染.4固体废弃物集中回收,综合利用.合理设计烘炉送气工艺,设置煤气放散点火器,保证放散烟气达标排放.由煤气发生炉生成的粗热煤气温度为500～600℃首先进入双竖管被热循环水冷却洗涤,煤气中的部分灰尘随热循环水从双竖管下部的水封中排出,被双竖管洗涤降温后的煤气温度约为80℃,进入洗涤塔进行再次的冷却和洗涤除尘,煤气温度冷却至30～45℃,出口灰尘含量一般小于50mg/m3.经隔离水封再进入电捕除尘器进行脱油除尘,煤气中的焦油与灰尘总含量不超过100mg/m3以内,通过煤气加压机加压至8-15kpa也可根据用户用户调整,再经脱硫塔脱去硫份后,供用户使用.。

单段煤气发生炉煤气是一种重要的能源，在工业和家庭生活中得到广泛应用。

为了有效利用煤气资源，煤气发生炉被广泛使用。

单段煤气发生炉是一种常见的煤气化设备，它可以将煤或其他煤气化原料转化为燃气，为工艺和热能提供可靠的能源。

一、概述单段煤气发生炉是一种将固体燃料（如煤炭、木材等）进行燃烧和气化的炉炉。

它是一种高温反应系统，通过煤气发生炉的结构和工艺参数的调整，可以实现对不同燃料的高效燃烧和气化。

二、工作原理单段煤气发生炉主要由炉体、燃料供给系统、气体排放系统和控制系统组成。

煤气发生炉以燃料为能源，通过炉体内部的高温反应区域，将燃料部分燃烧成水蒸气和一氧化碳等气体，然后再通过炉体内部的低温反应区域，将气体进行进一步的气化和分解。

最终，产生的煤气通过气体排放系统排出炉外，供应给需要的工艺和热能设备使用。

三、优点单段煤气发生炉相对于其他类型的煤气发生炉具有以下几个优点：1. 灵活多样的燃料适应性：单段煤气发生炉可以适用于多种固体燃料，如煤炭、木材、秸秆等。

这使得煤气发生炉可以根据当地的资源情况和能源需求进行调整。

2. 高效能源转化：单段煤气发生炉内部结构合理，通过优化燃烧和气化的工艺参数，可以实现高效能源转化。

煤气发生炉能够将燃料中的能量充分释放，并转化为热能和燃气的形式，用于工艺生产和供热等用途。

3. 低排放和环保：单段煤气发生炉内部的高温和低温反应区域可以有效控制燃烧的过程，减少有害气体的生成和排放。

同时，单段煤气发生炉可配备适当的气体处理装置，如除尘器和脱硫装置等，进一步减少对环境的污染。

4. 系统稳定性好：单段煤气发生炉的控制系统可以通过实时监测和调整炉内的温度、气体流量和燃料供给等参数来保持系统的稳定性。

这有助于提高炉内反应的一致性和安全性，确保煤气发生炉的正常运行和效果。

四、应用领域单段煤气发生炉在多个领域广泛应用，包括以下几个方面：1. 工业领域：在工业生产中，单段煤气发生炉被用作燃气供应设备，为各种设备提供燃气和热能。

煤气发生炉原理
煤气发生炉是一种将固态燃料（如煤炭）通过燃烧反应转化为可燃气体的装置。

它的原理主要包括气化和燃烧两个过程。

首先，固态燃料在煤气发生炉内部经过气化过程转化为气体燃料。

在气化过程中，由于高温和控制供氧条件的作用，燃料中的固体炭质物质会发生热解和裂解反应，生成一系列可燃气体。

这些可燃气体主要包括一氧化碳（CO）、氢气（H2）、一些
低级烃类（如甲烷、乙烷等）以及少量的杂质气体（如氨气、二氧化硫等）。

气化过程需要一定的温度和压力条件，并且通常在不完全氧化的状态下进行，以提高可燃气体的产率。

其次，转化后的可燃气体通过燃烧反应释放出热能。

在煤气发生炉中，可燃气体与适量的氧气混合后，经过点火引燃，发生燃烧反应。

这一过程会释放出大量的热能，燃烧生成的高温燃烧气体可作为热量源或工业过程中的燃料。

总的来说，煤气发生炉通过气化固态燃料转化为气体燃料，并且通过燃烧释放出热能的原理，能够将煤等固态燃料转化为可利用的气体能源。

这种能源转化技术在工业生产和能源利用方面具有重要的应用价值。
