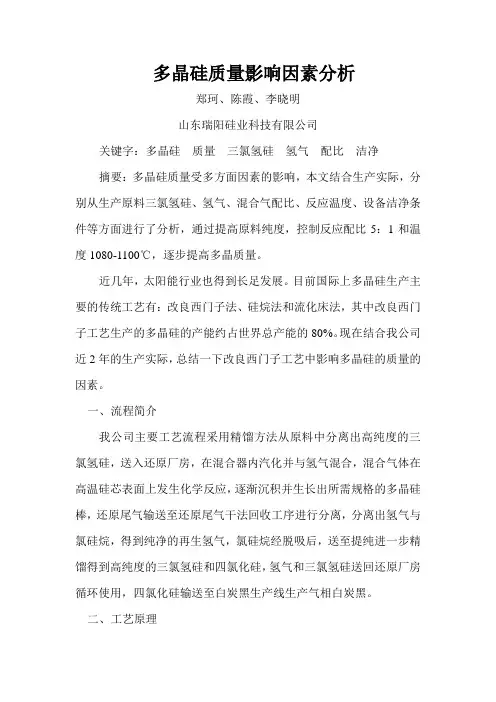

多晶硅质量影响因素分析郑珂、陈霞、李晓明山东瑞阳硅业科技有限公司关键字：多晶硅质量三氯氢硅氢气配比洁净摘要：多晶硅质量受多方面因素的影响，本文结合生产实际，分别从生产原料三氯氢硅、氢气、混合气配比、反应温度、设备洁净条件等方面进行了分析，通过提高原料纯度，控制反应配比5：1和温度1080-1100℃，逐步提高多晶质量。

近几年，太阳能行业也得到长足发展。

目前国际上多晶硅生产主要的传统工艺有：改良西门子法、硅烷法和流化床法，其中改良西门子工艺生产的多晶硅的产能约占世界总产能的80%。

现在结合我公司近2年的生产实际，总结一下改良西门子工艺中影响多晶硅的质量的因素。

一、流程简介我公司主要工艺流程采用精馏方法从原料中分离出高纯度的三氯氢硅，送入还原厂房，在混合器内汽化并与氢气混合，混合气体在高温硅芯表面上发生化学反应，逐渐沉积并生长出所需规格的多晶硅棒，还原尾气输送至还原尾气干法回收工序进行分离，分离出氢气与氯硅烷，得到纯净的再生氢气，氯硅烷经脱吸后，送至提纯进一步精馏得到高纯度的三氯氢硅和四氯化硅，氢气和三氯氢硅送回还原厂房循环使用，四氯化硅输送至白炭黑生产线生产气相白炭黑。

二、工艺原理多晶硅生产过程中，核心部分为多晶硅还原生产，其基本原理为在还原炉内，用高纯三氯氢硅为原料，高纯氢气为还原剂，在1080~1100℃高温下硅被还原出来，有部分三氯氢硅直接被热分解为硅，二者一同沉积在发热体硅芯上。

同时，高温下还会发生部分副反应。

其主反应为：HCl Si C H SiHCl 31100108023+−−−−−−→−︒-+副反应为：243239004H SiCl Si C SiHCl ++−−−−→−︒≥HCl Si H SiCl 4224+−→−+43212002SiCl HCl Si C SiHCl ++−−−−→−︒≥Cl SiCl SiHCl H 23+−−→−高温Cl B BCl H 6223+−→−ClP PCl H 6223+−→− 生产的目的为控制各项条件向主反应方向发生，尽量减少或杜绝副反应的发生。

多晶硅制备过程质量的影响因素1、气流速度的影响硅棒表面的气流速度会影响多晶硅表面沉积的均匀程度，同时也会影响硅棒表面热的扩散、粘滞层的厚度，所以将硅棒表面的气体流速控制在合理范围十分重要。

当气体流速能够达到需要的沉积速率时，炉产量会随着混合气流量的增大而增高。

流量的大小和还原炉的结构及大小有关，载体表面积与硅芯面积的比值越大，就越会增加气体对沉积面的碰撞，良率就会得到有效提高。

2、三氯氢硅的影响在目前多晶硅产品的生产过程中，对于太阳能级多晶硅原料之一的三氯氢硅的使用含量还没有一个具体的标准和数据。

但是对于其中存在的杂质，大部分企业都要求B＜0.1ppbw、P＜1ppbw、Fe＜50ppbw、C＜1ppmw。

而假如要是多晶硅中P、B的含量较高，其就会高温环境下产生P、B析出的副反应，而析出的P、B又会粘附在多晶硅上，这会大幅度的影响多晶硅的电阻率。

在多晶硅生产时，有关物质和P、B等杂质所产生的反应属于气相反应。

由于生产过程中P、B、As、Sb 等物质会漂浮在气相之中，而其他一部分反应炉内部的重金属物质也会漂浮在气相之中，当SiHCl3、H2等物质扩散至载体上时，可能会把这部分杂质带到载体之上，这对于多晶硅的品质有着很大的影响。

3、氢气的影响通过有关研究发现，由于氢气中会含有一定程度的氧和水汽，在含氧量大于20ppm，露点大于-30℃的环境下，就会出现水解或者氧化反应，这样一来，就会生成一种二氯化硅氧化层粘附在多晶硅之上，在这种被氧化的多晶硅继续沉淀时，就形成了氧化夹层。

这种夹层在光照的环境下可以看到多种多样的色彩，而且酸洗手段而不能去除这种氧化夹层。

与此同时，具有氧化夹层的硅棒在真空环境下生长单晶硅的过程中，可能会出现硅跳情况，而通常见到的状况就是熔区表面的废渣较多，导致多次引晶不成功等问题。

4、炉内温度的影响实践证明在900～1000℃间，SiHCl3以热分解为主，1080～1200℃间以还原反应为主，1200℃以上副反应、逆反应同时发生。
