电子元器件(IC)行业入门基本知识培训

电子元器件基础知识培训（一）-------电阻、二极管、三极管电子元器件系列知识---电阻电阻，用符号R表示。

其最基本的作用就是阻碍电流的流动。

衡量电阻器的两个最基本的参数是阻值和功率。

阻值用来表示电阻器对电流阻碍作用的大小，用欧姆表示。

除基本单位外，还有千欧和兆欧。

功率用来表示电阻器所能承受的最大电流，用瓦特表示，有1/16W，1/8W，1/4W，1/2W，1W，2W等多种，超过这一最大值，电阻器就会烧坏。

根据电阻器的制作材料不同，有水泥电阻（制作成本低，功率大，热噪声大，阻值不够精确，工作不稳定），碳膜电阻，金属膜电阻（体积小，工作稳定，噪声小，精度高）以及金属氧化膜电阻等等。

根据其阻值是否可变可分为微调电阻，可调电阻，电位器等。

可调电阻（电位器）电路符号如下：电阻在标记它的值的方法是用色环标记法。

它的识别方法如下：为了区别不同种类的电阻，常用几个拉丁字母表示电阻类别，如图1所示。

第一个字母R表示电阻，第二个字母表示导体材料，第三个字母表示形状性能。

上图是碳膜电阻，下图是精密金属膜电阻。

表1列出电阻的类别和符号。

表2是常用电阻的技术特性保险电阻的基本常识：1.保险电阻的功能。

保险电阻在电路图中起着保险丝和电阻的双重作用，主要应用在电源电路输出和二次电源的输出电路中。

它们一般以低阻值（几欧姆至几十欧姆），小功率（1/8~1W）为多，其功能就是在过流时及时熔断，保护电路中的其它元件免遭损坏。

在电路负载发生短路故障，出现过流时，保险电阻的温度在很短的时间内就会升高到500~600℃，这时电阻层便受热剥落而熔断，起到保险的作用，达到提高整机安全性的目的。

2. 保险电阻的判别方法。

尽管保险电阻在电源电路中应用比较广泛，但各国家和厂家在电路图中的标注方法却各不相同。

虽然标注符号目前尚未统一，但它们却有共同特点：（1）它们与一般电阻的标注明显不同，这在电路图中很容易判断。

（2）它一般应用于电源电路的电流容量较大或二次电源产生的低压或高压电路中。

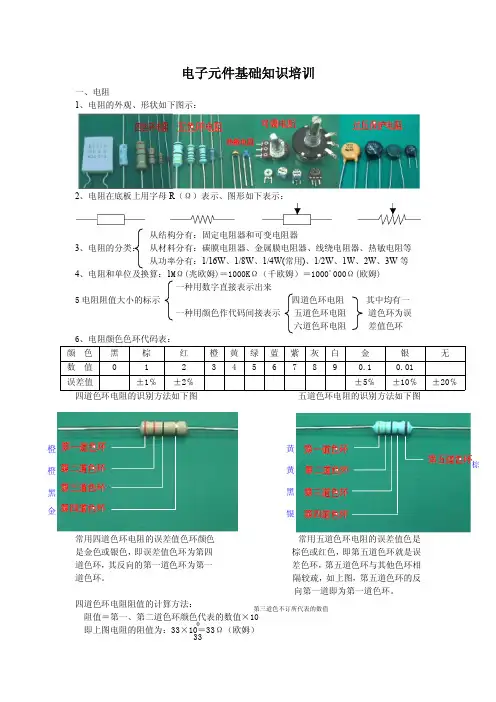

电子元件基础知识培训一、电阻1、电阻的外观、形状如下图示：2、电阻在底板上用字母R（Ω）表示、图形如下表示：从结构分有：固定电阻器和可变电阻器3、电阻的分类：从材料分有：碳膜电阻器、金属膜电阻器、线绕电阻器、热敏电阻等从功率分有：1/16W、1/8W 、1/4W(常用)、1/2W 、1W 、2W 、3W 等4、电阻和单位及换算：1MΩ(兆欧姆)＝1000KΩ（千欧姆）＝1000'000Ω(欧姆)一种用数字直接表示出来5电阻阻值大小的标示四道色环电阻其中均有一一种用颜色作代码间接表示五道色环电阻道色环为误六道色环电阻差值色环6、电阻颜色色环代码表：颜色黑棕红橙黄绿蓝紫灰白金银无数值01234567890.10.01误差值±1℅±2℅±5℅±10℅±20℅四道色环电阻的识别方法如下图五道色环电阻的识别方法如下图常用四道色环电阻的误差值色环颜色常用五道色环电阻的误差值色是是金色或银色，即误差值色环为第四棕色或红色，即第五道色环就是误道色环，其反向的第一道色环为第一差色环，第五道色环与其他色环相道色环。

隔较疏，如上图，第五道色环的反向第一道即为第一道色环。

四道色环电阻阻值的计算方法：阻值＝第一、第二道色环颜色代表的数值×10即上图电阻的阻值为：33×10＝33Ω（欧姆）第三道色不订所代表的数值033五道色环电阻阻值的计算方法：阻值＝第一、二、三道色环颜色所代表的数值×10即上图电阻阻值为：440×10＝4.4Ω（欧姆）7、电阻的方向性：在底板上插件时不用分方向。

二：电容1、电容的外观、形状如下图示：2、电容在底板上用字母C表示，图形如下表示：从结构上分有：固定电容和可调电容3电容的分类有极性电容：电解电容、钽电容从构造上分有：无极性电容：云母电容、纸质电容、瓷片电容4、电容的标称有容量和耐压之分电容容量的单位及换算：1F”(法拉)＝10u F(微法)＝10pF（皮法）5、电容容量标示如下图：100uF∕25V 47uF∕25V 0.01uF 0.01uF∕1KV 0.022uF∕50V上图的瓷片电容标示是用103来表示的，其算法如下：10×10＝0.01uF＝10000pF 另电容的耐压表示此电容只能在其标称的电压范围内使用，如超过使用电压范围则会损坏炸裂或失效。

电子元器件基础知识培训教材一、引言在现代电子技术领域，电子元器件是构成各种电子设备的基础。

无论是简单的电路还是复杂的系统，都离不开电子元器件的作用。

了解电子元器件的基础知识，对于从事电子技术相关工作的人员以及电子爱好者来说，都是至关重要的。

二、电子元器件的分类（一）电阻器电阻器是限制电流流动、调节电路中电压和电流比例的元件。

其主要参数包括电阻值、功率、精度等。

电阻器根据制造材料和结构的不同，可分为碳膜电阻、金属膜电阻、绕线电阻等。

（二）电容器电容器是储存电荷的元件，常用于滤波、耦合、旁路等电路中。

电容器的主要参数有电容值、耐压值、介质材料等。

常见的电容器有电解电容、陶瓷电容、钽电容等。

（三）电感器电感器能够储存磁场能量，在电路中主要用于滤波、谐振、变压等。

其主要参数包括电感量、品质因数、额定电流等。

常见的电感器有空心电感、磁芯电感等。

（四）二极管二极管具有单向导电性，常用于整流、检波、稳压等电路。

常见的二极管有整流二极管、稳压二极管、发光二极管等。

（五）三极管三极管是一种具有放大作用的半导体器件，可用于放大、开关等电路。

根据结构和工作原理的不同，三极管分为 NPN 型和 PNP 型。

（六）集成电路集成电路是将多个电子元器件集成在一块芯片上的器件，具有体积小、性能高、可靠性强等优点。

常见的集成电路有运算放大器、微处理器、存储器等。

三、电子元器件的识别（一）电阻器的识别电阻器的阻值通常标注在其表面，可以通过色环法或直接标注数字来表示。

色环法是通过不同颜色的环来表示电阻值和精度，需要记住相应的颜色代码。

数字标注则直接给出电阻值和精度。

（二）电容器的识别电容器的电容值和耐压值通常也标注在其表面。

电解电容一般会直接标注电容值和耐压值，而陶瓷电容等小容量电容则可能使用数字代码来表示电容值。

（三）电感器的识别电感器的电感量通常标注在其外壳上，有些电感器可能没有标注，需要通过测量来确定。

（四）二极管的识别二极管的极性可以通过其外壳上的标记来判断，一般来说，有银色环或白色环的一端为负极。

电子元器件基础知识培训教材第一章：概述1.1电子元器件的定义与分类电子元器件是指为实现电子电路功能，具有一定电气性能和独立功能的电子元件和器件的总称。

根据功能和用途的不同，电子元器件可分为被动元器件和主动元器件两大类。

1.2电子元器件的重要性电子元器件是电子设备的基础，其性能直接影响到电子设备的性能、质量和可靠性。

随着科技的发展，电子元器件在各个领域的应用越来越广泛，对人类生活产生了深远的影响。

第二章：被动元器件2.1电阻器电阻器是一种被动电子元件，其主要功能是限制电流的流动，产生电压降。

电阻器按材料可分为碳膜电阻、金属膜电阻、线绕电阻等。

按功率可分为小功率电阻、中功率电阻和大功率电阻。

2.2电容器电容器是一种储存电荷的被动电子元件，其主要功能是滤波、旁路、耦合和振荡等。

电容器按材料可分为陶瓷电容器、铝电解电容器、钽电解电容器等。

按结构可分为固定电容器、可变电容器和可调电容器。

2.3电感器电感器是一种储存能量的被动电子元件，其主要功能是滤波、隔直、共模抑制和信号传输等。

电感器按结构可分为空芯电感、磁芯电感和绕线电感等。

按用途可分为滤波电感、振荡电感和传感器电感等。

第三章：主动元器件3.1二极管二极管是一种具有单向导电性的主动电子元件，其主要功能是整流、稳压、调制和限幅等。

二极管按材料可分为硅二极管和锗二极管。

按结构可分为点接触二极管和面接触二极管。

3.2晶体管晶体管是一种具有放大和开关功能的主动电子元件，其主要功能是放大、开关、稳压和信号处理等。

晶体管按结构可分为双极型晶体管（BJT）和场效应晶体管（FET）。

按材料可分为硅晶体管和锗晶体管。

3.3集成电路集成电路是一种将大量电子元器件集成在一块半导体芯片上的主动电子元件，其主要功能是实现复杂的电子电路功能。

集成电路按功能可分为模拟集成电路、数字集成电路和模拟/数字混合集成电路。

第四章：电子元器件的检测与选型4.1电子元器件的检测方法电子元器件的检测方法主要包括外观检查、尺寸测量、电气性能测试和可靠性试验等。

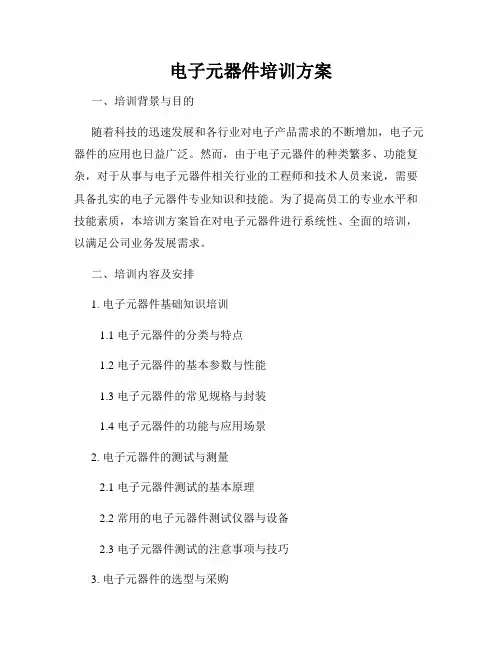

电子元器件培训方案一、培训背景与目的随着科技的迅速发展和各行业对电子产品需求的不断增加，电子元器件的应用也日益广泛。

然而，由于电子元器件的种类繁多、功能复杂，对于从事与电子元器件相关行业的工程师和技术人员来说，需要具备扎实的电子元器件专业知识和技能。

为了提高员工的专业水平和技能素质，本培训方案旨在对电子元器件进行系统性、全面的培训，以满足公司业务发展需求。

二、培训内容及安排1. 电子元器件基础知识培训1.1 电子元器件的分类与特点1.2 电子元器件的基本参数与性能1.3 电子元器件的常见规格与封装1.4 电子元器件的功能与应用场景2. 电子元器件的测试与测量2.1 电子元器件测试的基本原理2.2 常用的电子元器件测试仪器与设备2.3 电子元器件测试的注意事项与技巧3. 电子元器件的选型与采购3.1 电子元器件选型的基本原则3.2 电子元器件选型与应用案例分析3.3 电子元器件采购的流程与管理4. 电子元器件的焊接与组装4.1 电子元器件的常见焊接方法与工艺4.2 电子元器件的组装与连接技术4.3 电子元器件焊接与组装的常见问题与解决方法5. 电子元器件的故障排除与维修5.1 电子元器件故障排除的基本原理与方法5.2 常见的电子元器件故障案例与分析5.3 电子元器件维修的注意事项与技巧三、培训方法1. 理论讲授：通过课堂教学授课，介绍电子元器件的基础知识、测试与测量、选型与采购、焊接与组装、故障排除与维修等内容，让学员了解电子元器件的相关知识与技能。

2. 实践操作：通过实际操作和实验，让学员亲自动手进行电子元器件的测试、组装、焊接等操作，提高其实际操作能力和技巧。

3. 案例分析：通过分析实际案例，让学员了解电子元器件在实际工程中的应用场景和常见问题，并提供解决方案，以提高学员的问题解决能力。

四、培训评估与考核1. 学员学习情况的评估：根据学员在课堂教学及实践操作中的表现，进行学习情况的评估，包括学习态度、学习效果等。

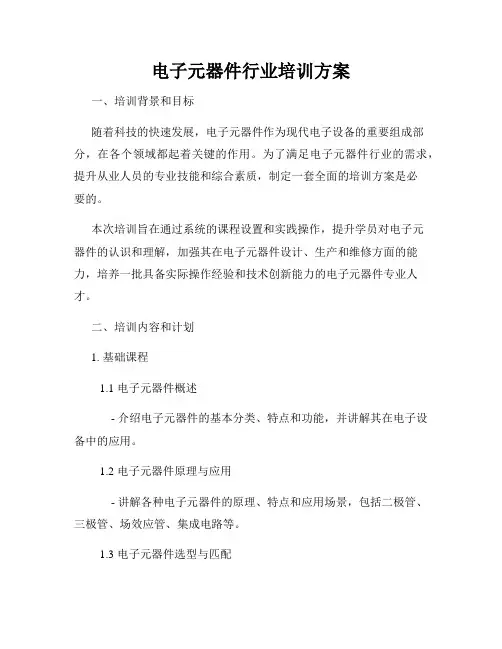

电子元器件行业培训方案一、培训背景和目标随着科技的快速发展，电子元器件作为现代电子设备的重要组成部分，在各个领域都起着关键的作用。

为了满足电子元器件行业的需求，提升从业人员的专业技能和综合素质，制定一套全面的培训方案是必要的。

本次培训旨在通过系统的课程设置和实践操作，提升学员对电子元器件的认识和理解，加强其在电子元器件设计、生产和维修方面的能力，培养一批具备实际操作经验和技术创新能力的电子元器件专业人才。

二、培训内容和计划1. 基础课程1.1 电子元器件概述- 介绍电子元器件的基本分类、特点和功能，并讲解其在电子设备中的应用。

1.2 电子元器件原理与应用- 讲解各种电子元器件的原理、特点和应用场景，包括二极管、三极管、场效应管、集成电路等。

1.3 电子元器件选型与匹配- 分析电子元器件的选型依据和匹配原则，培养学员在实际项目中进行合理选型的能力。

2. 技能提升课程2.1 电子元器件检测与测量- 教授电子元器件常见的检测方法和仪器的使用技巧，包括万用表、示波器等。

2.2 电子元器件焊接与组装- 指导学员掌握电子元器件的正确焊接方法和组装流程，提高焊接质量和可靠性。

2.3 电子元器件故障分析与修复- 培训学员故障排查的基本思路和方法，强化维修技能和独立解决问题的能力。

3. 行业趋势和创新研究3.1 电子元器件市场动态- 分析电子元器件市场的发展趋势和最新动向，帮助学员了解行业的发展前景。

3.2 电子元器件新材料和新技术- 介绍电子元器件制造中的新材料和新技术，培养学员对创新的敏感性和应用能力。

3.3 电子元器件设计与研发- 探讨电子元器件设计的基本原理和流程，引导学员进行相关的研究和开发工作。

三、培训方式和评估方法1. 培训方式采用线下实体培训和在线网络培训相结合的方式进行，学员可根据自身情况选择合适的学习模式。

- 线下实体培训：由专业讲师授课，进行理论讲解和实践教学，提供实际操作机会和实验环境。

- 在线网络培训：通过网络平台提供课程视频、教材和习题，学员可自由选择学习时间和地点。

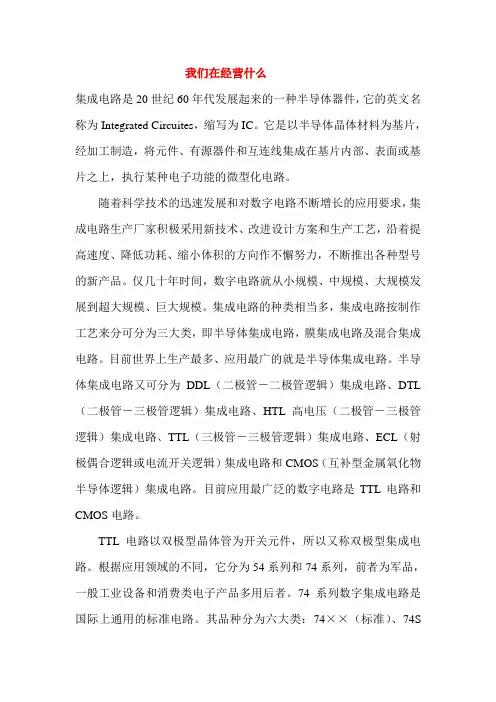

我们在经营什么集成电路是20世纪60年代发展起来的一种半导体器件，它的英文名称为Integrated Circuites，缩写为IC。

它是以半导体晶体材料为基片，经加工制造，将元件、有源器件和互连线集成在基片内部、表面或基片之上，执行某种电子功能的微型化电路。

随着科学技术的迅速发展和对数字电路不断增长的应用要求，集成电路生产厂家积极采用新技术、改进设计方案和生产工艺，沿着提高速度、降低功耗、缩小体积的方向作不懈努力，不断推出各种型号的新产品。

仅几十年时间，数字电路就从小规模、中规模、大规模发展到超大规模、巨大规模。

集成电路的种类相当多，集成电路按制作工艺来分可分为三大类，即半导体集成电路，膜集成电路及混合集成电路。

目前世界上生产最多、应用最广的就是半导体集成电路。

半导体集成电路又可分为DDL（二极管－二极管逻辑）集成电路、DTL （二极管－三极管逻辑）集成电路、HTL高电压（二极管－三极管逻辑）集成电路、TTL（三极管－三极管逻辑）集成电路、ECL（射极偶合逻辑或电流开关逻辑）集成电路和CMOS（互补型金属氧化物半导体逻辑）集成电路。

目前应用最广泛的数字电路是TTL电路和CMOS电路。

TTL电路以双极型晶体管为开关元件，所以又称双极型集成电路。

根据应用领域的不同，它分为54系列和74系列，前者为军品，一般工业设备和消费类电子产品多用后者。

74系列数字集成电路是国际上通用的标准电路。

其品种分为六大类：74××（标准）、74S××（肖特基）、74LS××（低功耗肖特基）、74AS××（先进肖特基）、74ALS××（先进低功耗肖特基）、74F××（高速）、其逻辑功能完全相同。

它具有速度高、驱动能力强等优点，但其功耗较大，集成度相对较低。

另外，随着推出BiCMOS集成电路，它综合了双极和MOS集成电路的优点，普通双极型门电路的长处正在逐渐消失，一些曾经占主导地位的TTL系列产品正在逐渐退出市场。

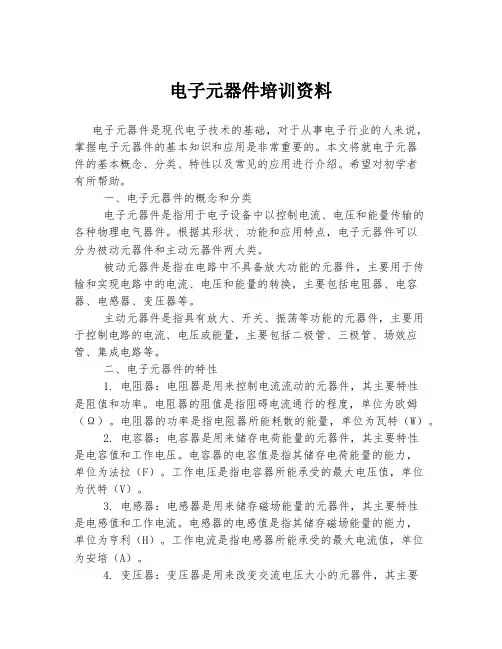

电子元器件培训资料电子元器件是现代电子技术的基础，对于从事电子行业的人来说，掌握电子元器件的基本知识和应用是非常重要的。

本文将就电子元器件的基本概念、分类、特性以及常见的应用进行介绍。

希望对初学者有所帮助。

一、电子元器件的概念和分类电子元器件是指用于电子设备中以控制电流、电压和能量传输的各种物理电气器件。

根据其形状、功能和应用特点，电子元器件可以分为被动元器件和主动元器件两大类。

被动元器件是指在电路中不具备放大功能的元器件，主要用于传输和实现电路中的电流、电压和能量的转换，主要包括电阻器、电容器、电感器、变压器等。

主动元器件是指具有放大、开关、振荡等功能的元器件，主要用于控制电路的电流、电压或能量，主要包括二极管、三极管、场效应管、集成电路等。

二、电子元器件的特性1. 电阻器：电阻器是用来控制电流流动的元器件，其主要特性是阻值和功率。

电阻器的阻值是指阻碍电流通行的程度，单位为欧姆（Ω）。

电阻器的功率是指电阻器所能耗散的能量，单位为瓦特（W）。

2. 电容器：电容器是用来储存电荷能量的元器件，其主要特性是电容值和工作电压。

电容器的电容值是指其储存电荷能量的能力，单位为法拉（F）。

工作电压是指电容器所能承受的最大电压值，单位为伏特（V）。

3. 电感器：电感器是用来储存磁场能量的元器件，其主要特性是电感值和工作电流。

电感器的电感值是指其储存磁场能量的能力，单位为亨利（H）。

工作电流是指电感器所能承受的最大电流值，单位为安培（A）。

4. 变压器：变压器是用来改变交流电压大小的元器件，其主要特性是变比。

变比是指变压器的输入电压与输出电压之间的比值。

5. 二极管：二极管是一种具有单向导电性的元器件，主要用于将交流电转换为直流电。

二极管的主要特性是正向压降和反向击穿电压。

正向压降是指二极管在正向导通时的电压降，单位为伏特（V）；反向击穿电压是指二极管在反向施加电压时会发生击穿的最小电压值。

6. 三极管：三极管是一种具有放大作用的元器件，主要用于放大电流和控制电流流动。

电子元器件培训资料电子元器件是现代电子设备的核心组成部分，对于从事电子行业的人员而言，了解电子元器件的基本原理、特性和使用方法是必不可少的。

本文将为大家介绍一些电子元器件的基础知识和培训资料。

一、电阻器电阻器是一种用于控制电流的元器件，它的主要作用是限制电流的流动。

在电子电路中，电阻器经常用来调整电路的电压和电流，起到稳定电路工作状态的作用。

电阻器的参数有阻值、功率、容差等，不同的应用需求会选择不同参数的电阻器。

二、电容器电容器是一种存储电荷的元器件，它的主要作用是储存和释放电能。

在电子电路中，电容器常被用来平滑和滤波电流，起到稳定电路工作状态的作用。

电容器的参数有容量、工作电压、极性等，选择合适的电容器能够有效改善电路的性能。

三、电感器电感器是一种储存磁能的元器件，它的主要作用是储存和释放磁能。

在电子电路中，电感器常被用来限制和改变电流的变化率，起到稳定电路工作状态的作用。

电感器的参数有电感值、工作电流、品质因数等，合理选择电感器可以提高电路的效率和稳定性。

四、二极管二极管是一种具有单向导电性的元器件，它的主要作用是将交流信号转换为直流信号。

在电子电路中，二极管常被用作整流器、发光器件、保护器件等。

二极管有很多种类，如普通二极管、肖特基二极管、Zener二极管等，每种二极管都有特定的应用场景和工作特性。

五、三极管三极管是一种具有放大和开关功能的元器件，它的主要作用是放大电流和控制电流流动。

在电子电路中，三极管常被用作放大器、开关和信号调节器等。

三极管分为NPN型和PNP型，它们的电流流动方向和工作原理有所差异，选用合适的三极管可以满足不同的电路需求。

六、集成电路集成电路是将许多电子元器件集成在一起的元器件，它的主要特点是体积小、功耗低、功能复杂。

在现代电子设备中，集成电路已经成为主流，应用广泛。

根据集成电路的设计和功能不同，可以分为模拟集成电路、数字集成电路和混合集成电路。

七、传感器传感器是一种将感知信息转换为电信号的元器件，它的主要作用是采集和转换各种物理量。

电子行业电子基础知识培训资料1. 引言在电子行业中，电子基础知识是每个电子工程师必备的知识。

它不仅对于理解电子元器件的工作原理非常重要，同时也是设计和维修电子设备的基础。

本文档将介绍电子基础知识的核心概念和重要原理，帮助读者全面了解电子行业的基础知识。

2. 电子元器件2.1 电阻• 2.1.1 电阻的基本概念• 2.1.2 电阻的单位和符号• 2.1.3 电阻的串并联• 2.1.4 电阻的色环编码法2.2 电容• 2.2.1 电容的基本概念• 2.2.2 电容的单位和符号• 2.2.3 电容的串并联• 2.2.4 电容的选择和性能指标2.3 电感• 2.3.1 电感的基本概念• 2.3.2 电感的单位和符号• 2.3.3 电感的串并联• 2.3.4 电感的选择和性能指标3. 电路基础3.1 电压、电流和电阻• 3.1.1 电压的定义和性质• 3.1.2 电流的定义和性质• 3.1.3 电阻的定义和性质• 3.1.4 欧姆定律和功率定律3.2 串并联电路和电压分压器• 3.2.1 串联电路的特性和计算方法• 3.2.2 并联电路的特性和计算方法• 3.2.3 电压分压器的原理和应用3.3 电容和电感的特性• 3.3.1 电容的充放电过程• 3.3.2 电感的磁场和电流响应• 3.3.3 电容和电感在电路中的应用4. 信号与系统4.1 信号的分类• 4.1.1 连续时间信号和离散时间信号• 4.1.2 周期信号和非周期信号• 4.1.3 奇函数和偶函数4.2 系统的定义和性质• 4.2.1 线性系统和非线性系统• 4.2.2 时不变系统和时变系统• 4.2.3 因果系统和非因果系统• 4.2.4 稳定系统和不稳定系统4.3 信号的时域分析和频域分析• 4.3.1 时域分析的方法和技巧• 4.3.2 频域分析的方法和技巧• 4.3.3 傅里叶级数和傅里叶变换5. 数字电子学基础5.1 逻辑门及其应用• 5.1.1 逻辑门的基本功能和符号• 5.1.2 与门、或门、非门和异或门• 5.1.3 逻辑表达式和逻辑运算5.2 组合逻辑电路和时序逻辑电路• 5.2.1 组合逻辑电路的设计和分析• 5.2.2 时序逻辑电路的设计和分析• 5.2.3 时钟信号和触发器5.3 存储器和微处理器• 5.3.1 RAM和ROM的原理和应用• 5.3.2 微处理器的结构和功能• 5.3.3 计算机的运算和控制6. 电子工程实践6.1 电路设计和原型制作• 6.1.1 电路图的绘制和元器件的选择• 6.1.2 原型板的焊接和布线• 6.1.3 测试和调试技巧6.2 电子设备的维修和调试• 6.2.1 故障排除和维修流程• 6.2.2 仪器的使用和测量技巧• 6.2.3 调试技巧和故障预防7. 总结本文档介绍了电子行业电子基础知识的核心概念和重要原理。
