无线电综测仪检测对讲机的方法

无线对讲系统测试方案1. 引言本文档将提供一个无线对讲系统的测试方案，以保证系统的功能和性能达到预期要求。

2. 测试目标本次测试的主要目标是确保无线对讲系统的以下功能和性能：- 语音传输质量良好，无明显的噪音或信号干扰。

- 系统的通信范围达到预期要求，覆盖所需的区域。

- 系统的连通性稳定，没有频繁的中断或掉线现象。

- 语音传输的延迟在可接受范围内。

3. 测试环境在进行无线对讲系统测试时，需要准备以下测试环境：- 一组无线对讲设备，包括对讲台、对讲机等。

- 适当数量的测试人员，用于模拟实际使用场景。

- 合适的测试场地，以满足系统通信范围测试的要求。

4. 测试步骤以下是对无线对讲系统的测试步骤：4.1 功能测试- 测试语音传输质量：可安排测试人员进行语音通话，检查语音传输是否清晰，是否有噪音或干扰。

- 测试通信范围：将测试人员分别放置于不同位置，检查对讲系统是否能够实现相应的通信范围要求。

- 测试连通性稳定性：模拟正常使用情况下的通话，观察系统是否有频繁的中断或掉线现象。

- 测试延迟：通过固定的测试内容进行对讲，记录语音传输的延迟情况。

4.2 性能测试- 大量并发呼叫测试：模拟系统的高负载情况，测试系统在大量并发呼叫时的性能表现。

- 长时间使用测试：让测试人员进行长时间的对讲使用，观察系统是否稳定，并检查系统是否存在内存泄露等问题。

5. 测试记录与分析在测试过程中应记录测试数据，包括语音传输质量、通信范围、连通性稳定性和延迟等指标。

根据记录的数据进行分析，评估系统是否符合预期要求，并提出改进建议。

6. 结论通过本测试方案，可以确保无线对讲系统的功能和性能达到预期。

测试记录与分析的结果将为系统的后续优化和改进提供参考依据。

*请注意，本文档提供了一个基本的无线对讲系统测试方案，具体的测试步骤和指标应根据实际情况进行调整和确定。

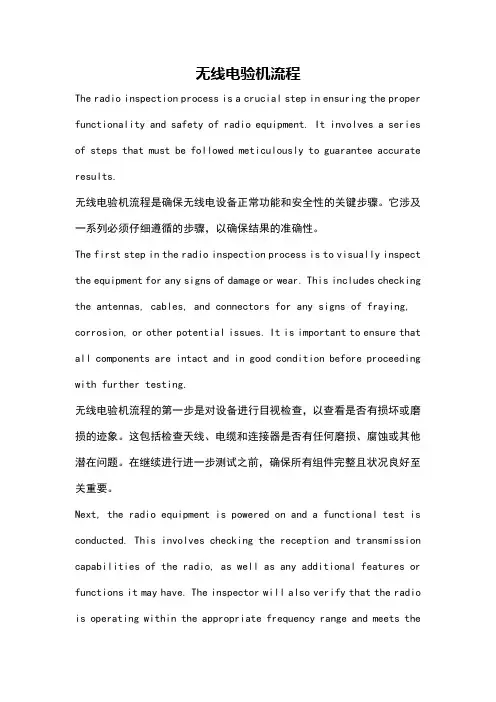

无线电验机流程The radio inspection process is a crucial step in ensuring the proper functionality and safety of radio equipment. It involves a series of steps that must be followed meticulously to guarantee accurate results.无线电验机流程是确保无线电设备正常功能和安全性的关键步骤。

它涉及一系列必须仔细遵循的步骤，以确保结果的准确性。

The first step in the radio inspection process is to visually inspect the equipment for any signs of damage or wear. This includes checking the antennas, cables, and connectors for any signs of fraying, corrosion, or other potential issues. It is important to ensure that all components are intact and in good condition before proceeding with further testing.无线电验机流程的第一步是对设备进行目视检查，以查看是否有损坏或磨损的迹象。

这包括检查天线、电缆和连接器是否有任何磨损、腐蚀或其他潜在问题。

在继续进行进一步测试之前，确保所有组件完整且状况良好至关重要。

Next, the radio equipment is powered on and a functional test is conducted. This involves checking the reception and transmission capabilities of the radio, as well as any additional features or functions it may have. The inspector will also verify that the radio is operating within the appropriate frequency range and meets thenecessary performance standards.接下来，开启无线电设备并进行功能测试。

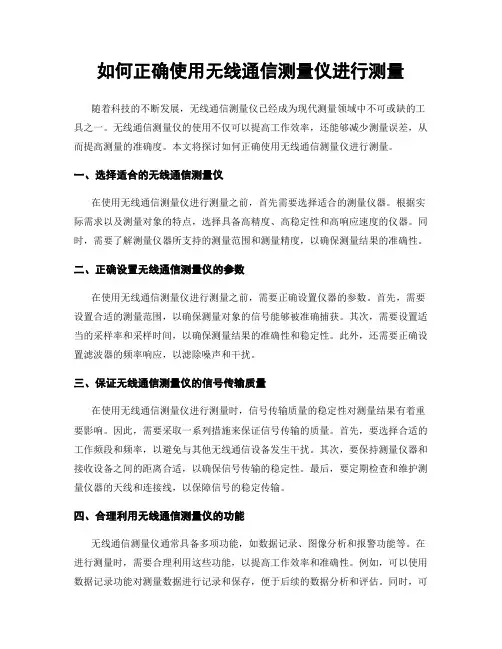

无线电测量技术的基本原理与操作步骤无线电测量技术是一门涉及电磁波的测量、传输和控制的技术，广泛应用于通信、雷达、导航和卫星等领域。

它利用电磁波的传播和反射特性，通过测定电磁波的频率、幅度和相位等参数来实现对物理量的测量。

本文将介绍无线电测量技术的基本原理和操作步骤。

一、基本原理无线电测量技术基于电磁波的传播和相互作用原理。

电磁波是一种波动现象，由电场和磁场交替变化形成。

通过改变电场和磁场的频率和幅度，可以实现对电磁波的调制，从而传递信息。

在无线电测量中，使用的是射频信号，即频率在几十kHz到几百GHz之间的电磁波。

这种电磁波可以在空气、真空或导体中传播，具有较远的传播距离和较高的穿透能力。

通过调制和解调技术，可以实现对信号的编码和解码，从而实现无线通信。

二、操作步骤1. 调频与调幅调频（FM）和调幅（AM）是无线电测量技术中常用的调制方式。

调频是改变信号的频率，调幅是改变信号的幅度。

在进行调频时，首先需要选择合适的载波频率，并将信号的频率与载波频率进行调制。

调频技术常用于广播和通信领域，可以提高信号的抗干扰能力和传输质量。

在进行调幅时，可以通过改变信号的幅度来实现调制。

调幅技术常用于音频和视频信号的传输，可以实现信号的增益和削减。

2. 接收与解调接收和解调是无线电测量技术的核心环节。

在接收过程中，首先需要利用天线将无线电信号转换为电信号。

接收机利用电路和芯片对电信号进行放大和滤波，提取出信号中的信息。

解调是将调制后的信号恢复为原始信号的过程。

根据调制方式的不同，可以采用相应的解调技术。

常见的解调技术有包络检波、相干解调和频率解调等。

解调技术能够提取出信号的相位、频率和幅度等参数，实现对信号的分析和处理。

3. 测量与分析无线电测量技术主要用于测量物理量和分析信号。

通过测量和分析，可以得到信号的频率、幅度、相位和功率等参数。

这些参数可以用于研究和控制电磁波的性质和行为。

在测量过程中，通常需要使用信号发生器、频谱仪、示波器和功率计等设备。

3550数字综测仪对讲机的检测好帮手作者：暂无来源：《上海信息化》 2013年第11期文郑顺洪无线电发射设备检测是各级无级电管理机构依据国家的有关法律、法规和具体规定，对无线电设备的质量实施的一种监督检查活动。

衢州无线电监测站利用3550便携式综合测试仪，对模拟及数字对讲机性能参数的测试情况做了研究，表明该测试仪能胜任频率误差、发射功率、占用带宽、杂散发射等各项测试。

近年来，各地无线电管理部门陆续配备了许多先进的的无线电设备。

如何发挥好这些设备的作用，挖掘设备潜力，是无线电管理部门面临的重要课题。

3550数字无线电综合测试仪（以下简称“3550数字综测仪”）是美国艾法斯有限公司推出的一款手持式综合测试仪，其特点是体积小、重量轻、功耗低，内置电池工作，方便外出现场检测。

性能方面，它具有传统综合测试仪的主要测试功能，对传统的模拟通信系统和DMR、PDMR、P25、NXDN以及dPMR等数字系统的外场测试非常便利。

浙江省衢州无线电监测站组织技术人员对这款仪器的检测性能进行了深入研究和测试，发现它能满足对频率误差、发射功率、占用带宽、杂散发射等参数的测试，是无线电管理部门检测对讲机的好帮手。

测试前的准备工作首先，在测试之前，需要准备以下附件：射频测试线缆，用于连接测试仪和发射机；射频转接头，3550数字综测仪射频接口为TNC阴头，根据射频线缆接头、对讲机射频接口类型配备相应的射频转接头；音频测试线缆，可利用被测试对讲机的耳机改造而成；衰减器，3550数字综测仪T\R接口直接输入最大信号为20W，ANT接口直接最大输入信号为lOdBm，SWR接口为lOdBm，使用前大致判断下发射机的发射功率，选用合适的衰减器，以免损坏仪器；带阻滤波器，有滤除主信号的功能，主要用于杂散测试。

在准备了所有附件之后，就可以进行对讲机测试了。

在模拟对讲机的测试中，首先要进行设备连接。

将对讲机的天线接口和3550数字综测仪的T\R接口用射频线缆连接，同时将对讲机的音频输入接口和3550数字综测仪的AUDIOOUT接口连接（见图l，黑色为射频线缆，蓝色为音频线缆，箭头方向是信号的走向）。

实战综合测试仪—无线电综合测试仪使用攻略（上）类别：测试仪表阅读：884引言无线电综合测试仪是集多种射频仪器和常规电子测量仪器功能为一体的多功能仪器。

综合测试仪通常会集成有频率计、功率计、射频信号发生器、音频信号发生器、调制度计、信纳比仪、数字电压表、失真度计等常规功能，有的还具有频谱仪、示波器、接收机、跟腙信号源、信令分析、模拟基站、专用测试模式等高级功能。

由于综合测试仪功能多，往往一台仪器就能完成对讲机的发射和接收指标的检测和调校，所以它在业余无线电爱好者的心目中有很高的地位，颇有神兵利器的光环，很多业余无线电爱好者甚至认为，经过综合测试仪调整的二手对讲机就具有产品性能和质量的保证。

本文中，我们来了解一下它的功能及使用。

1.常见功能概述频率计：频率计数器可以测量发射机的载频实际频率，以了解载频误差。

不同制式的发射机对载频误差的要求是不同的，例如，常规FM调频对讲机频率偏差1 kHz问题不大，但是SSB单边带调制偏差2OOHz，声音就明显变调了。

综合测试仪的频率计功能与常规独立频率计相比多了自动误差计算功能，很多综合测试仪可以直接显示载频误差值，无需用户自己再做加减法，该功能对自动化测试和批量测试很有帮助。

此外，有的综合测试仪支持对一些特殊的TDMA时分多址信号，如GSM、TETRA、IDEN、MOTITHBO以及ODMA/WCDMA信号的频率计数，由于这些信号大多不是连续的，所以常规频率计无法对其直接测量。

射频功率计：综合测试仪的射频功率计功能类似终端式功率计（只能用于功率的测量，不能用来测量天线的驻波比）。

目前主流的综合测试仪都是程控数字化产品，所以功率计的测量结果也是直接数字读出的，并且可以选择W或dBm等常用单位，免除了用户换算之苦。

与传统指针式功率计相比，综合测试仪的数字功率计具有量程厂、读数方便、单位灵活的特点，尤其在小功率的测量万面，比指针式驻波比功率计的性能好得多。

此外，有的综合测试仪支持TDMA和ODMA信号的专项功率测量，这是常规通用功率计所不具各的功能。

近年来，各地无线电管理部门陆续配备了许多先进的无线电检测装备。

如何发挥好这些设备的作用，将其运用到实际检测工作中，是无线电管理部门面临的重要课题。

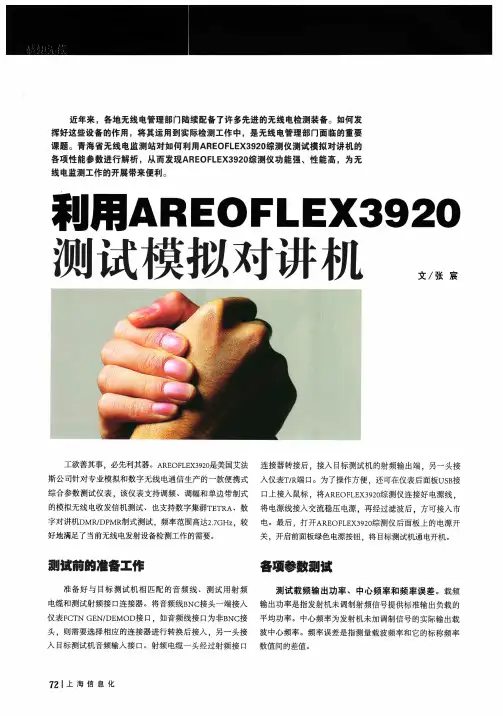

青海省无线电监测站对如何利用A RE O FLE X3920综测仪测试模拟对讲机的各项性能参数进行解析，从而发现A R EO FLE X3920综测仪功能强、性能高，为无线电监测工作的开展带来便利。

工欲善其事，必先利其器。

A R E oFL Ex3920是美国艾法斯公司针对专业模拟和数字无线电通信生产的一款便携式综合参数测试仪表，该仪表支持调频、调幅和单边带制式的模拟无线电收发信机测试、也支持数字集群T ETR A、数字对讲机D M R，D P M R制式测试，频率范围高达2．7G H z，较好地满足了当前无线电发射设备检测工作的需要。

圆圈可卫西雹准备好与目标测试机相匹配的音频线、测试用射频电缆和测试射频接口连接器。

将音频线B N c接头一端接入仪表FcT N G E N，D E M oD接口，如音频线接口为非B N c接头，则需要选择相应的连接器进行转换后接入，另一头接入目标测试机音频输入接口。

射频电缆一头经过射频接口72l上海信息化连接器转接后，接入目标测试机的射频输出端，另一头接入仪表T／R端口。

为了操作方便，还可在仪表后面板usB接口上接入鼠标，将A R EoFLE x3920综测仪连接好电源线，将电源线接入交流稳压电源，再经过滤波后，方可接入市电。

最后，打开A R E oFLEx3920综测仪后面板上的电源开关，开启前面板绿色电源按钮，将目标测试机通电开机。

日可蚕圈测试载频输出功率、中心频率和频率误差。

载频输出功率是指发射机未调制射频信号提供标准输出负载的平均功率。

中心频率为发射机未加调制信号的实际输出载波中心频率。

频率误差是指测量载波频率和它的标称频率值间的差值。

步骤一：设置综测仪，使其进入模拟测试功能。

初次使用仪表时，待仪表白校完毕后，双击仪表屏幕右侧第二列的c onf i g键，此时仪表屏幕显示syS t em菜单，使用仪表操作面板右上方的导航控制键选择其后显示的子菜单A na l og D uP l eX，选中后单击仪表操作面板下方的Ent er键。

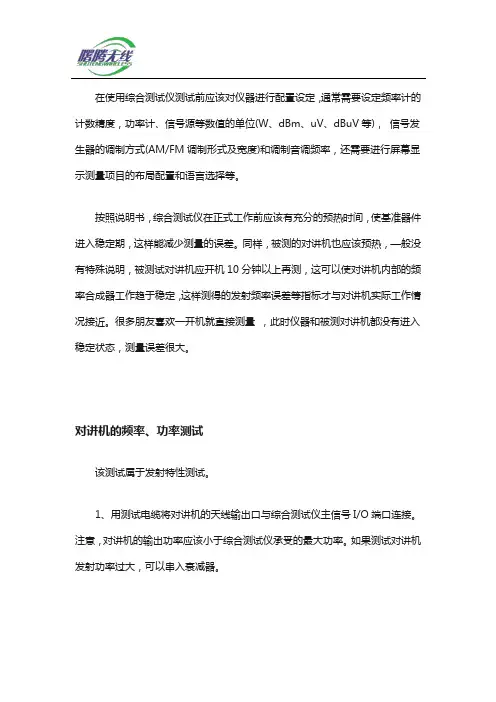

在使用综合测试仪测试前应该对仪器进行配置设定，通常需要设定频率计的计数精度，功率计、信号源等数值的单位(W、dBm、uV、dBuV等)，信号发生器的调制方式(AM/FM调制形式及宽度)和调制音调频率，还需要进行屏幕显示测量项目的布局配置和语言选择等。

按照说明书，综合测试仪在正式工作前应该有充分的预热时间，使基准器件进入稳定期，这样能减少测量的误差。

同样，被测的对讲机也应该预热，—般没有特殊说明，被测试对讲机应开机10分钟以上再测，这可以使对讲机内部的频率合成器工作趋于稳定，这样测得的发射频率误差等指标才与对讲机实际工作情况接近。

很多朋友喜欢一开机就直接测量，此时仪器和被测对讲机都没有进入稳定状态，测量误差很大。

对讲机的频率、功率测试该测试属于发射特性测试。

1、用测试电缆将对讲机的天线输出口与综合测试仪主信号I/O端口连接。

注意，对讲机的输出功率应该小于综合测试仪承受的最大功率。

如果测试对讲机发射功率过大，可以串入衰减器。

2、在综合测试仪上选择TX发射测试模式，按下对讲机的PTT发射键，就能在综合测试仪屏幕上看到实际的发射频率和发射功率。

如果是通过衰减器连接的，那么测得的频率数值不受影响，测得的功率数据应该算上衰减器的衰减量。

大部分综合测试仪的频率显示有两种模式，一种是直接显示发射频率，另一种是预设参考频率，然后显示误差数值。

对于要出检测报告的用户，显然后一种直接显示误差的数值更为直观。

对讲机的调制度测试该测试也属于发射特性测试。

1、对讲机的天线输出口通过测试电缆与综合测试仪主信号I/O端口连接。

2、将标准音频参考信号输入对讲机。

将音频发生器输出端通过电缆连接到对讲机“MICin”口。

参考音频可以来自单独的音频发生器，也可以利用综合测试仪的对应音频AF输出。

3、在综合测试仪上选择TX发射测试模式，按下对讲机的PTT发射键，就能在综合测试仪屏幕上看到调制频偏的数值了。

在很多对讲机维修店里，我们可以看到不少朋友嫌音频连接线麻烦，直接对着对讲机大声讲话，然后看综合测试仪上显示出来的最大数值，这样操作不够规范，测得的数据只是—个大概。

无线电测量实验的操作步骤与注意事项无线电测量是一种常见的实验方法，广泛应用于电子学、通信工程等领域。

在进行无线电测量实验时，为了获得准确的测量结果并确保实验安全进行，有一些操作步骤和注意事项是需要遵守的。

一、实验前的准备工作进行无线电测量实验前，首先要对实验器材进行检查和准备。

检查实验设备是否齐全，如示波器、信号源、天线等，确保它们的正常工作状态。

同时，还应核对所需的测量电压、电流范围是否与实验要求相符。

二、无线电测量实验操作步骤1. 设置实验装置：根据实验要求，正确连接实验装置和所需的测量仪器。

如需要使用信号源，将信号源输出与被测电路相连。

若使用示波器，将示波器的探头正确接入被测电路。

2. 调整仪器参数：根据实验目的，调整示波器的水平、垂直分辨率和触发电平等参数，确保示波器显示的波形清晰可见，并保证测量结果的准确性。

3. 测量被测量：调整信号源的输出频率、幅度等参数，观察示波器上的波形变化，并记录相关数据。

根据实验目的，调整信号源的频率范围和幅度范围，以确保准确测量到所需的信号。

4. 分析测量结果：根据实验目的，对测量结果进行分析和记录。

可采用数学工具和仪器，如频谱分析仪，对测得的信号进行进一步分析。

在分析测量结果时，要注意对信噪比、谐波失真等参数的评估。

5. 实验结束：实验完成后，要注意关闭所有仪器，切断电源，并将实验装置恢复到初始状态。

清理实验场地，保持实验环境整洁，确保无线电测量实验设备良好存放。

三、注意事项1. 安全操作：在进行无线电测量实验时，要注意安全操作，避免触电、短路等意外事故发生。

正确使用接地线，确保实验设备的良好接地，保证实验过程的安全性。

2. 防止干扰：无线电测量实验易受到外界干扰，因此要注意实验环境的选择和设置。

远离大功率电子设备、强电磁辐射区域，确保实验环境的电磁噪声尽可能小。

同时，也要避免实验装置之间的互相干扰。

3. 调整仪器参数：在进行无线电测量实验时，正确调整仪器参数是确保测量结果准确的关键。

R8000B测试方法r8000综合测试仪测试数字对讲机操作说明1、数字发射机测试按下蓝色“monitor”软按钮。

按下蓝色“test”软按钮。

挑选“testmode”。

选择“dmr”区域。

然后选择“brand”并设定为“mototrbo”。

这些区域现在显示数字测试参数。

选择“syncpattern”。

对于带有手机系统(手机或便携对讲机)的测试应设定为“mssourcedvoice”对于具有基站(或转发器)的测试应当预设为“bssourcevoice”。

挑选“burst”。

预设为“a”。

采用dmr语音的首帧逊于帧评测：inputlevel。

constelladon，fskerror和magnitudeerror挑选“rfzone”快捷键“1”。

选择“monitorfrequency”并使用数字键盘输入待测频道的频率，示例：403．025000mhz。

选择“attenuation”。

使用上下键或旋钮设定为40db。

选择“monport”，设定为“rfin／out”o选择“inputlevelunits”并设定为“watts”。

打开对讲机并设定为数字频道。

按下对讲机ptt键。

请注意：“fskerror％”和“magnitudeerror％”字段表明了对讲机数字调制器的质量。

“<5％fskerror”和“<1％magnitudeerfor”则表示发射器较好。

“constellation'’仪表表明了后检波过滤器测量至的符号决策时间中的载波误差。

四个白色指示器组群越密切，调制器的性能越较好。

频谱分析仪以随机调制的特征显示数字调制频谱。

这是tdma数字发射的正常模式。

因为频谱分析器和tdma信号的“on／off\’操作的时间空挡不同步。

r8000b解码对讲机的彩色码并显示结果；选择“copycctogenetator”将设置r8000b。

对讲机的彩色码(cc)为接收器测试做好准备。

rfzone和inputlvl表明接到信号的同步tdma空挡的选定burst中的功率大小。
