全国2006年7月高等教育自学考试 电力电子变流技术试题 课程代码02308

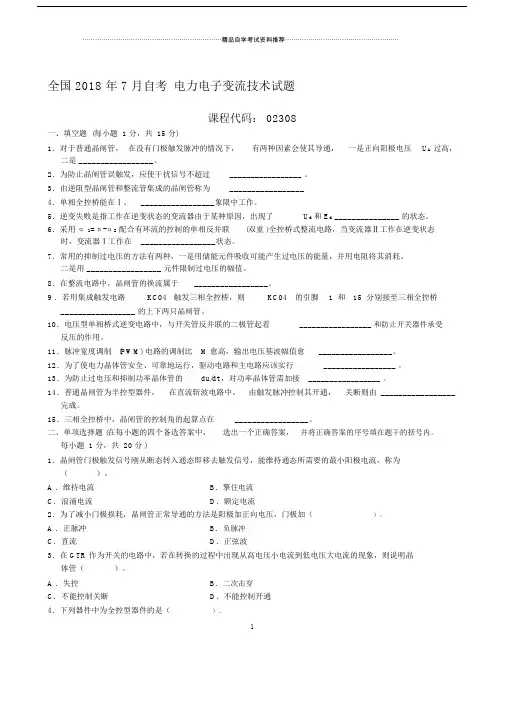

⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯精品自学考试资料推荐⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯全国 2018 年 7 月自考电力电子变流技术试题课程代码： 02308一、填空题 (每小题 1 分，共 15 分)1．对于普通晶闸管，在没有门极触发脉冲的情况下，有两种因素会使其导通，一是正向阳极电压U A过高，二是 _________________。

2．为防止晶闸管误触发，应使干扰信号不超过_________________ 。

3．由逆阻型晶闸管和整流管集成的晶闸管称为_________________4．单相全控桥能在Ⅰ、_________________象限中工作。

5．逆变失败是指工作在逆变状态的变流器由于某种原因，出现了U d和 E d _______________ 的状态。

6．采用α1=π-α2配合有环流的控制的单相反并联(双重 )全控桥式整流电路，当变流器Ⅱ工作在逆变状态时，变流器Ⅰ工作在_________________状态。

7．常用的抑制过电压的方法有两种，一是用储能元件吸收可能产生过电压的能量，并用电阻将其消耗。

二是用 _________________ 元件限制过电压的幅值。

8．在整流电路中，晶闸管的换流属于_________________。

9 ．若用集成触发电路KC04触发三相全控桥，则KC04的引脚 1 和15 分别接至三相全控桥_________________ 的上下两只晶闸管。

10．电压型单相桥式逆变电路中，与开关管反并联的二极管起着_________________ 和防止开关器件承受反压的作用。

11．脉冲宽度调制(PWM) 电路的调制比M 愈高，输出电压基波幅值愈_________________。

12．为了使电力晶体管安全、可靠地运行，驱动电路和主电路应该实行_________________ 。

13．为防止过电压和抑制功率晶体管的du/dt ，对功率晶体管需加接_________________ 。

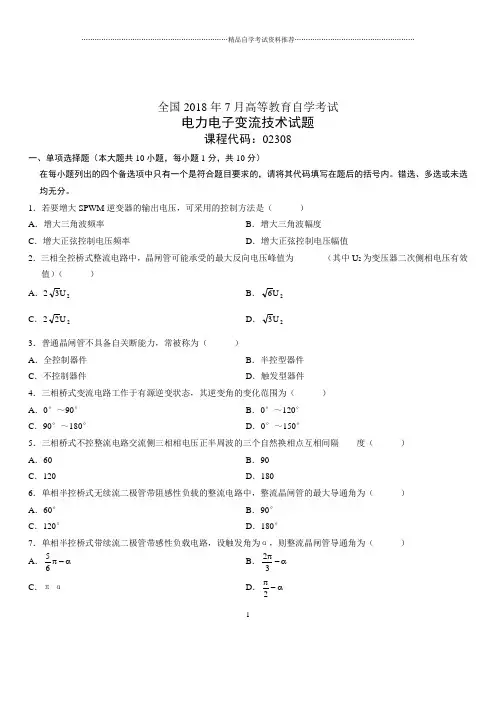

1全国2018年7月高等教育自学考试电力电子变流技术试题课程代码：02308一、单项选择题（本大题共10小题，每小题1分，共10分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1．若要增大SPWM 逆变器的输出电压，可采用的控制方法是（ ）A ．增大三角波频率B ．增大三角波幅度C ．增大正弦控制电压频率D ．增大正弦控制电压幅值2．三相全控桥式整流电路中，晶闸管可能承受的最大反向电压峰值为_______（其中U 2为变压器二次侧相电压有效值）（ ）A ．22U 3B ．2U 6C ．22U 2D ．2U 33．普通晶闸管不具备自关断能力，常被称为（ ）A ．全控制器件B ．半控型器件C ．不控制器件D ．触发型器件4．三相桥式变流电路工作于有源逆变状态，其逆变角的变化范围为（ ）A ．0°～90°B ．0°～120°C ．90°～180°D ．0°～150°5．三相桥式不控整流电路交流侧三相相电压正半周波的三个自然换相点互相间隔____度（ ）A ．60B ．90C ．120D ．1806．单相半控桥式无续流二极管带阻感性负载的整流电路中，整流晶闸管的最大导通角为（ ）A ．60°B ．90°C ．120°D ．180°7．单相半控桥式带续流二极管带感性负载电路，设触发角为α，则整流晶闸管导通角为（ ）A ．α-π65B ．α-π32 C ．π-αD ．α-π28．在晶闸管应用电路中，为了防止误触发应将幅值限制在不触发区的信号是（）A．干扰信号B．触发电压信号C．触发电流信号D．干扰信号和触发信号9．在三相不控整流电路中，在自然换相点R与U间，整流输出电压u d为（）A．u CB B．u ABC．u AC D．u BC10．单相全控桥式带电阻性负载电路中，控制角α的最大移相范围是（）A．90°B．120°C．150°D．180°二、填空题（本大题共15小题，每小题1分，共15分）请在每小题的空格中填上正确答案。

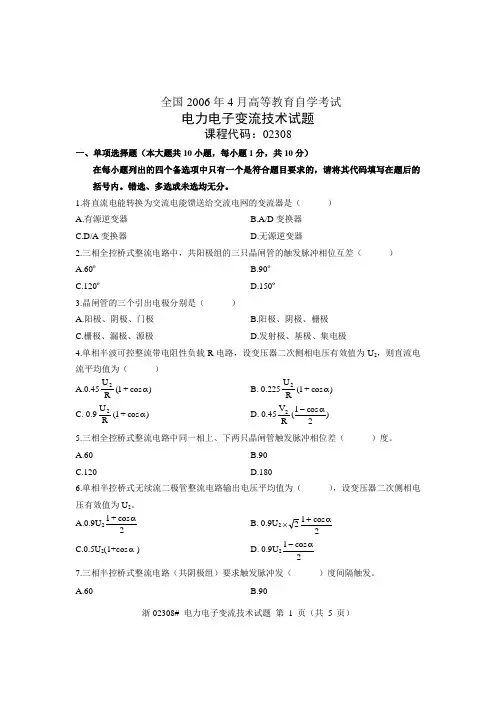

浙02308# 电力电子变流技术试题 第 1 页（共 5 页）全国2006年4月高等教育自学考试电力电子变流技术试题课程代码：02308一、单项选择题（本大题共10小题，每小题1分，共10分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1.将直流电能转换为交流电能馈送给交流电网的变流器是（ ） A.有源逆变器 B.A/D 变换器 C.D/A 变换器D.无源逆变器2.三相全控桥式整流电路中，共阳极组的三只晶闸管的触发脉冲相位互差（ ） A.60ºB.90ºC.120ºD.150º3.晶闸管的三个引出电极分别是（ ） A.阳极、阴极、门极 B.阳极、阴极、栅极 C.栅极、漏极、源极D.发射极、基极、集电极4.单相半波可控整流带电阻性负载R 电路，设变压器二次侧相电压有效值为U 2，则直流电流平均值为（ ）A.0.45)cos +1(R U 2αB. 0.225)cos +1(RU 2α C. 0.9)cos +1(RU 2αD. 0.45)2cos 1(R V 2α-5.三相全控桥式整流电路中同一相上、下两只晶闸管触发脉冲相位差（ ）度。

A.60 B.90 C.120D.1806.单相半控桥式无续流二极管整流电路输出电压平均值为（ ），设变压器二次侧相电压有效值为U 2。

A.0.9U 22cos +1αB. 0.9U 22cos 12α+⨯C.0.5U 2(1+cos α)D. 0.9U 22cos 1α-7.三相半控桥式整流电路（共阴极组）要求触发脉冲发（ ）度间隔触发。

A.60B.90浙02308# 电力电子变流技术试题 第 2 页（共 5 页）C.120D.1808.当晶闸管承受反向阳极电压且门极施加正向脉冲时，正常情况下晶闸管都将工作在（ ）A.导通状态B.关断状态C.饱和状态D.不定9.在直流降压斩波电路中，电源电压U d 与负载电压平均值U O 之间的关系是（ ），设开关周期和开关导通时间分别为T 、T ONA.Ud T T =U ONOB. O ONU TT =Ud C. Ud T T =U ONOD. O ONU T T =Ud10.三相半波可控电阻性负载电路中，晶闸管可能承受的最大正向电压为（ ），设U 2为变压器二次侧相电压有效值。

自考网校 免费试听.自考名师.课件更新.报名演示.学习卡.最权威的师资阵容 最及时的在线答疑 全程视频授课，反复观看 不限次数 自考 365 网校数百门课程全面招生！ 基础班＋串讲班 祝您成功每一天！郭建华韩旺辰郝玉柱 张旭娟孙茂竹 白薇浙江省 2003 年 7 月高等教育自学考试电力电子变流技术试题课程代码：02308一、填空题(每空 1 分，共 15 分) 1.对于同一个晶闸管，其维持电流 IH____________擎住电流 IL。

2.可用于斩波和高频逆变电路，关断时间为数十微秒的晶闸管派生器件是____________。

3.具有大电感负载和续流二极管的单相半波整流电路的移相范围为____________。

4.整流电路输出电压的脉波数愈少，其谐波含量愈____________。

5.三相全控桥整流电路中，晶闸管的触发方式有宽脉冲触发和____________脉冲触发。

6.在三相半波可控整流电路中，由于变压器漏抗的影响，使得整流输出平均值比理想情况 ____________。

7.当变流器直流侧具有与晶闸管导电方向一致的电势 Ed，且变流电路控制角α >π /2，满足 |Ud|<|Ed|，此时变流器工作在____________状态。

8.单相反并联(双重)全控桥式整流电路，采用α 1=π -α 2 配合有环流的控制方式，当变流器 I 工作在待逆变状态时，变流器Ⅱ工作在____________状态。

9.反馈控制过流保护动作速度比常用的过流继电器____________。

10.电压型逆变器，其中间直流环节以____________贮能，具有稳定直流侧电压的作用。

11.PWM 斩波器中，比较器反相输入端加____________。

12. 为了使电力晶体管安全、可靠地运行，驱动电路和主电路可以采用磁耦合隔离和 ____________。

13.当要求斩波电路输出电流比较____________时，可采用瞬时值控制方式。
