电力电子变流技术课后答案解析第1章

《电力电子变流技术》课后习题及答案第一章 晶闸管1、使晶闸管导通的条件是什么？答：晶闸管承受正向阳极电压，且门极与阴极间也承受正向电压时才能正常导通。

2、单相正弦交流电源，电压有效值为220V ，晶闸管和负载电阻串联，试计算晶闸管实际承受的正反向电压最高是多少？考虑晶闸管的安全裕量，其额定电压应如何选择？ 答：晶闸管实际承受正向电压的最高值为：2×220=312V ，承受反向电压的最高值为： 2×220=312V 。

考虑晶闸管的安全裕量，其额定电压为：（2~3）2×220=624~936V第二章 单相可控整流电路 1、具有续流二极管的单相半波晶闸管整流电路，对发电机励磁组供电。

绕组的电阻为5Ω，电感为0.2H ，励磁直流平均电流为10A ，交流电源为220V ，计算晶闸管和续流二极管的电流有效值，并指出其电压额定。

答：对于带续流二极管的单相半波电感性负载电路，输出电压平均值计算公式与电阻性负载一致。

已知励磁绕组直流平均电流d I =10A ，根据公式RU I d d =，可得： V U d 50= 再利用公式2cos 145.02a U U d +=，可得 00101.0991999910022045.022045.010045.045.02cos 22≈==-=⨯⨯-=-=U U U a d 求得：090≈a则：0009090180=-=-=απθT00027090180=+=+=απθD由于Ω=Ω⨯⨯⨯==8.622.05014.322d d fL L πω，所以为大电感负载，各电量分别计算如下：晶闸管的平均值电流：A A I I d dT 5.2103609018036018000000=⨯-=⨯-=α 晶闸管的有效值电流：A A I I d T 5102136018000=⨯=⨯-=α 续流二极管的平均值电流：A A I I d dD 5.7104336090180000=⨯=⨯+= 续流二极管的有效值电流：A A A I D 6.810231036090180000=⨯=⨯+= 晶闸管的额定电压为：V V U Tn 936~6242202)3~2(=⨯=2、上述电路中，当00=α和045=α时，试计算晶闸管和续流二极管的电流平均值和有效值。

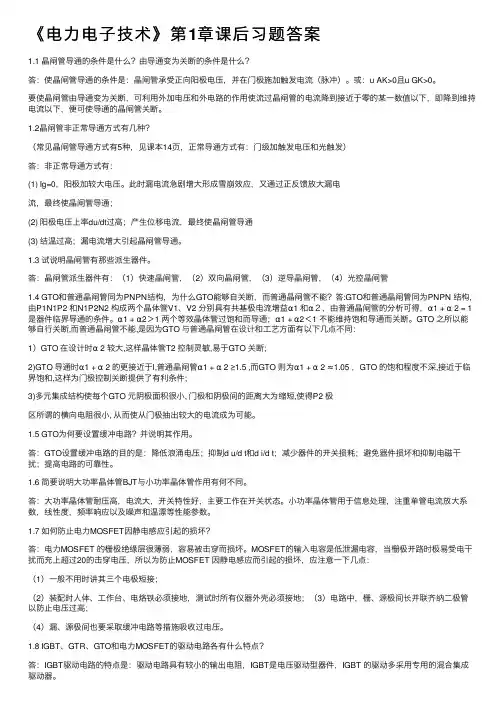

《电⼒电⼦技术》第1章课后习题答案1.1 晶闸管导通的条件是什么？由导通变为关断的条件是什么？答：使晶闸管导通的条件是：晶闸管承受正向阳极电压，并在门极施加触发电流（脉冲）。

或：u AK>0且u GK>0。

要使晶闸管由导通变为关断，可利⽤外加电压和外电路的作⽤使流过晶闸管的电流降到接近于零的某⼀数值以下，即降到维持电流以下，便可使导通的晶闸管关断。

1.2晶闸管⾮正常导通⽅式有⼏种？（常见晶闸管导通⽅式有5种，见课本14页，正常导通⽅式有：门级加触发电压和光触发）答：⾮正常导通⽅式有：(1) Ig=0，阳极加较⼤电压。

此时漏电流急剧增⼤形成雪崩效应，⼜通过正反馈放⼤漏电流，最终使晶闸管导通；(2) 阳极电压上率du/dt过⾼；产⽣位移电流，最终使晶闸管导通(3) 结温过⾼；漏电流增⼤引起晶闸管导通。

1.3 试说明晶闸管有那些派⽣器件。

答：晶闸管派⽣器件有：（1）快速晶闸管，（2）双向晶闸管，（3）逆导晶闸管，（4）光控晶闸管1.4 GTO和普通晶闸管同为PNPN结构，为什么GTO能够⾃关断，⽽普通晶闸管不能？答:GTO和普通晶闸管同为PNPN 结构,由P1N1P2 和N1P2N2 构成两个晶体管V1、V2 分别具有共基极电流增益α1 和α２，由普通晶闸管的分析可得，α1 + α 2 = 1是器件临界导通的条件。

α1 + α2＞1 两个等效晶体管过饱和⽽导通；α1 + α2＜1 不能维持饱和导通⽽关断。

GTO 之所以能够⾃⾏关断,⽽普通晶闸管不能,是因为GTO 与普通晶闸管在设计和⼯艺⽅⾯有以下⼏点不同：1）GTO 在设计时α 2 较⼤,这样晶体管T2 控制灵敏,易于GTO 关断;2)GTO 导通时α1 + α 2 的更接近于l,普通晶闸管α1 + α 2 ≥1.5 ,⽽GTO 则为α1 + α 2 ≈1.05 ，GTO 的饱和程度不深,接近于临界饱和,这样为门极控制关断提供了有利条件;3)多元集成结构使每个GTO 元阴极⾯积很⼩, 门极和阴极间的距离⼤为缩短,使得P2 极区所谓的横向电阻很⼩, 从⽽使从门极抽出较⼤的电流成为可能。

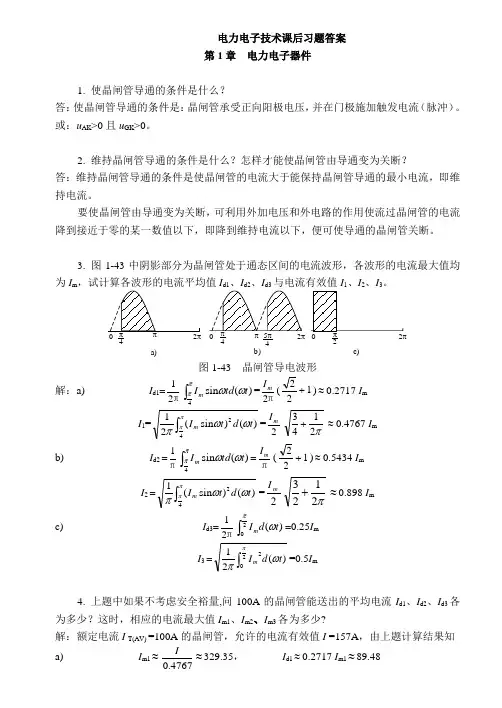

电力电子技术课后习题答案第1章 电力电子器件1. 使晶闸管导通的条件是什么？答：使晶闸管导通的条件是：晶闸管承受正向阳极电压，并在门极施加触发电流〔脉冲〕。

或：u AK >0且u GK >0。

2. 维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？答：维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持电流。

要使晶闸管由导通变为关断，可利用外加电压和外电路的作用使流过晶闸管的电流降到接近于零的某一数值以下，即降到维持电流以下，便可使导通的晶闸管关断。

3. 图1-43中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为I m π4π4π25π4a)b)c)图1-43图1-43 晶闸管导电波形解：a) I d1=π21⎰ππωω4)(sin t td I m =π2m I (122+)≈0.2717 I m I 1=⎰ππωωπ42)()sin (21t d t I m =2m I π2143+≈0.4767 I m b) I d2 =π1⎰ππωω4)(sin t td I m =πm I (122+)≈0.5434 I m I 2 =⎰ππωωπ42)()sin (1t d t I m =2m I π2123+≈0.898 I m c) I d3=π21⎰2)(πωt d I m =0.25I mI 3 =⎰202)(21πωπt d I m =0.5I m4. 上题中如果不考虑安全裕量,问100A 的晶闸管能送出的平均电流I d1、I d2、I d3各为多少？这时，相应的电流最大值I m1、I m2、I m3各为多少?解：额定电流I T(AV) =100A 的晶闸管，允许的电流有效值I =157A ，由上题计算结果知b) I m2≈6741.0I≈232.90,I d2≈0.5434 I m2≈126.56 c) I m3=2 I = 314,I d3=41I m3=78.55. GTO 和普通晶闸管同为PNPN 结构，为什么GTO 能够自关断，而普通晶闸管不能？答：GTO 和普通晶闸管同为PNPN 结构，由P 1N 1P 2和N 1P 2N 2构成两个晶体管V 1、V 2,分别具有共基极电流增益1α和2α，由普通晶闸管的分析可得，1α+2α=1是器件临界导通的条件。

《电力电子技术》习题及解答第1章思考题与习题晶闸管的导通条件是什么? 导通后流过晶闸管的电流和负载上的电压由什么决定?答：晶闸管的导通条件是：晶闸管阳极和阳极间施加正向电压，并在门极和阳极间施加正向触发电压和电流（或脉冲）。

导通后流过晶闸管的电流由负载阻抗决定，负载上电压由输入阳极电压U A决定。

晶闸管的关断条件是什么? 如何实现? 晶闸管处于阻断状态时其两端的电压大小由什么决定?答：晶闸管的关断条件是：要使晶闸管由正向导通状态转变为阻断状态，可采用阳极电压反向使阳极电流I A减小，I A下降到维持电流I H以下时，晶闸管内部建立的正反馈无法进行。

进而实现晶闸管的关断，其两端电压大小由电源电压U A决定。

温度升高时，晶闸管的触发电流、正反向漏电流、维持电流以及正向转折电压和反向击穿电压如何变化？答：温度升高时，晶闸管的触发电流随温度升高而减小，正反向漏电流随温度升高而增大，维持电流I H会减小，正向转折电压和反向击穿电压随温度升高而减小。

晶闸管的非正常导通方式有哪几种？答：非正常导通方式有：(1) I g=0，阳极电压升高至相当高的数值；(1) 阳极电压上升率du/dt 过高；(3) 结温过高。

请简述晶闸管的关断时间定义。

答：晶闸管从正向阳极电流下降为零到它恢复正向阻断能力所需的这段时间称为关断时间。

即gr rr q t t t +=。

试说明晶闸管有哪些派生器件？答：快速晶闸管、双向晶闸管、逆导晶闸管、光控晶闸管等。

请简述光控晶闸管的有关特征。

答：光控晶闸管是在普通晶闸管的门极区集成了一个光电二极管，在光的照射下，光电二极管电流增加，此电流便可作为门极电触发电流使晶闸管开通。

主要用于高压大功率场合。

型号为KP100-3，维持电流I H =4mA 的晶闸管，使用在图题所示电路中是否合理，为什么?(暂不考虑电压电流裕量)图题答：（a ）因为H A I mA K V I <=Ω=250100，所以不合理。

电力电子变流技术学习通课后章节答案期末考试题库2023年1.外部换流是借助于外部手段而实现换流的，属于这类换流方式的是（）。

参考答案:负载换流和电网换流2.α为（）度时，三相半波可控整流电路，电阻性负载输出的电压波形处于连续和断续的临界状态。

参考答案:30°3.在室温下门极断开时，元件从较大的通态电流降至刚好能保持导通的最小阳极电流称为（）参考答案:维持电流4.给晶闸管阳极和阴极之间加正向电压它就会导通。

（）参考答案:错5.给晶闸管门极和阴极之间加正向电压它就会导通。

（）参考答案:错6.属于晶闸管常见的派生器件的是（）。

参考答案:快速晶闸管###双向晶闸管7.给晶闸管的阳极和阴极之间加反向电压，已经导通的晶闸管会截止。

（）参考答案:对8.多个晶闸管相并联和串联使用时，必须考虑下列哪些问题（）参考答案:串联均压###并联均流9.给晶闸管的门极和阴极之间加反向电压，已经导通的晶闸管会截止。

（）参考答案:错10.三相桥式不控整流电路中的整流元件构成的桥形结构，有一个共阳极连接点，还有一个共阴极连接点。

（）参考答案:对11.KP30—9表示该晶闸管的额定电压是30V。

（）参考答案:错12.晶闸管可控整流电路中的控制角a减小，则输出的电压平均值会( )参考答案:增大13.KP30—9表示该晶闸管的额定电流是9A。

（）参考答案:错14.a为（）度时，三相半波可控整流电路，电阻性负载输出的电压波形处于连续和断续的临界状态。

参考答案:30°15.KP30—9表示该晶闸管的额定电压是9V。

（）参考答案:错16.KP30—9表示该晶闸管的额定电流是30A。

（）参考答案:对17.交流调压是把不变的交流电压变换成（）可调的交流电压参考答案:有效值18.交—交变频电路输出频率是可以任意调节的，不受限制。

（）参考答案:错19.升压斩波电路的电压输入输出关系是Uo=(T/Toff)E。

（）参考答案:对20.变频调速实际是改变电动机内旋转磁场的速度，达到改变输出转速的目的。

电力电子技术2-1与信息电子电路中的二极管相比，电力二极管具有怎样的结构特点才使得其具有耐受高压和大电流的能力？答：1.电力二极管大都采用垂直导电结构，使得硅片中通过电流的有效面积增大，显著提高了二极管的通流能力。

2.电力二极管在P 区和N 区之间多了一层低掺杂N 区，也称漂移区。

低掺杂N 区由于掺杂浓度低而接近于无掺杂的纯半导体材料即本征半导体，由于掺杂浓度低，低掺杂N 区就可以承受很高的电压而不被击穿。

2-2. 使晶闸管导通的条件是什么？答：使晶闸管导通的条件是：晶闸管承受正向阳极电压，并在门极施加触发电流（脉冲）。

或：uAK>0且uGK>0。

2-3. 维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？答：维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持电流。

要使晶闸由导通变为关断， 可利用外加电压和外电路的作用使流过晶闸管的电流降到接近于零的某一数值以下，即降到维持电流以下，便可使导通的晶闸管关断。

2-4 图2-27中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为I m ，试计算各波形的电流平均值I d1、I d2、I d3与电流有效值I 1、I 2、I 3。

解：a) I d1= I 1= b) I d2= I 2=c) I d3= I 3=2-5上题中如果不考虑安全裕量,问100A 的晶阐管能送出的平均电流I d1、I d2、I d3各为多少?这时，相应的电流最大值I m1、I m2、I m3各为多少?解：额定电流I T(AV)=100A 的晶闸管，允许的电流有效值I=157A,由上题计算结果知 a) I m1A, I m2 I d2c) I m3=2I=314 I d3= 2-6 GTO 和普通晶闸管同为PNPN 结构,为什么GTO 能够自关断,而普通晶闸管不能?答：GTO 和普通晶阐管同为PNPN 结构，由P1N1P2和N1P2N2构成两个晶体管V1、V2，分别具有共基极电流增益和，由普通晶阐管的分析可得，是器件临界导通的条件。

电力电子技术课后习题答案(王兆安)电子电力课后习题答案（王兆安 第五版）机械工业出版社第一章 电力电子器件1.1 使晶闸管导通的条件是什么？答：使晶闸管导通的条件是：晶闸管承受正相阳极电压，并在门极施加触发电流（脉冲）。

或者U AK >0且U GK >01.2 维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？答：维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持电流。

1.3 图1－43中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为I m ，试计算各波形的电流平均值I d1、I d2、I d3与电流有效值I 1、I 2、I 3。

解：a) I d1=Im 2717.0)122(2Im )(sin Im 214≈+=⎰πωπππtI 1=Im 4767.021432Im )()sin (Im 2142≈+=⎰πϖπππwt d tb) I d2=Im 5434.0)122(2Im )(sin Im 14=+=⎰wt d t ππϖπI 2=Im6741.021432Im 2)()sin (Im 142≈+=⎰πϖπππwt d tc) I d3=⎰=20Im 41)(Im 21πωπt dI 3=Im 21)(Im 21202=⎰t d ωππ1.4.上题中如果不考虑安全裕量,问100A 的晶阐管能送出的平均电流I d1、I d2、I d3各为多少?这时，相应的电流最大值I m1、I m2、I m3各为多少?解：额定电流I T(AV)=100A 的晶闸管，允许的电流有效值I=157A,由上题计算结果知a) I m135.3294767.0≈≈IA, I d1≈0.2717I m1≈89.48A b) I m2,90.2326741.0A I≈≈I d2A I m 56.1265434.02≈≈c) I m3=2I=314 I d3=5.78413=m I和普通晶闸管同为PNPN 结构,为什么GTO 能够自关断,而普通晶闸管不能?答：GTO 和普通晶阐管同为PNPN 结构，由P1N1P2和N1P2N2构成两个晶体管V1、V2，分别具有共基极电流增益1α和2α，由普通晶阐管的分析可得，121=+αα是器件临界导通的条件。

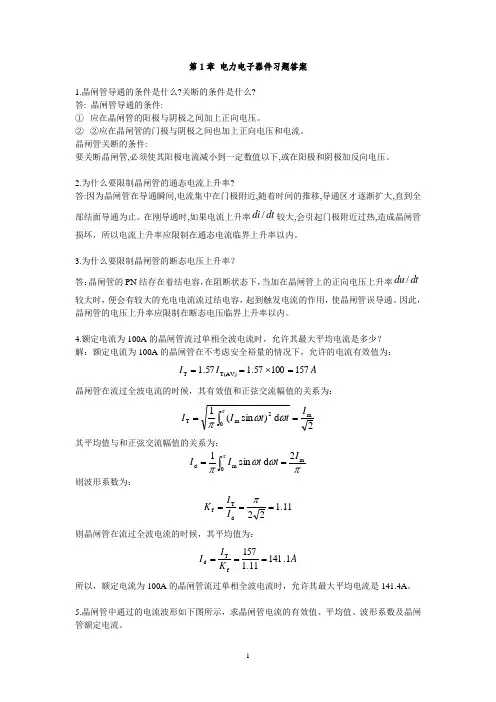

第1章 电力电子器件习题答案1.晶闸管导通的条件是什么?关断的条件是什么? 答: 晶闸管导通的条件:① 应在晶闸管的阳极与阴极之间加上正向电压。

② ②应在晶闸管的门极与阴极之间也加上正向电压和电流。

晶闸管关断的条件:要关断晶闸管,必须使其阳极电流减小到一定数值以下,或在阳极和阴极加反向电压。

2.为什么要限制晶闸管的通态电流上升率?答:因为晶闸管在导通瞬间,电流集中在门极附近,随着时间的推移,导通区才逐渐扩大,直到全部结面导通为止。

在刚导通时,如果电流上升率/di dt 较大,会引起门极附近过热,造成晶闸管损坏，所以电流上升率应限制在通态电流临界上升率以内。

3.为什么要限制晶闸管的断态电压上升率？答：晶闸管的PN 结存在着结电容，在阻断状态下，当加在晶闸管上的正向电压上升率/du dt 较大时，便会有较大的充电电流流过结电容，起到触发电流的作用，使晶闸管误导通。

因此，晶闸管的电压上升率应限制在断态电压临界上升率以内。

4.额定电流为100A 的晶闸管流过单相全波电流时，允许其最大平均电流是多少？ 解：额定电流为100A 的晶闸管在不考虑安全裕量的情况下，允许的电流有效值为：A I I 15710057.157.1T(AV)T =⨯==晶闸管在流过全波电流的时候，其有效值和正弦交流幅值的关系为：2d )sin (1m 02m T I t t I I ==⎰πωωπ其平均值与和正弦交流幅值的关系为：πωωππmm d 2d sin 1I t t I I ==⎰则波形系数为：11.122dT f ===πI I K则晶闸管在流过全波电流的时候，其平均值为：A K I I 1.14111.1157fT d ===所以，额定电流为100A 的晶闸管流过单相全波电流时，允许其最大平均电流是141.4A 。

5.晶闸管中通过的电流波形如下图所示，求晶闸管电流的有效值、平均值、波形系数及晶闸管额定电流。

解：晶闸管电流的有效值为A I t I I 5.11532003d 21m 3202m T ====⎰πωπ晶闸管电流的平均值为A I t I I 7.6632003d 21m 320m d ====⎰πωπ波形系数为732.17.665.115dT f ===I I K晶闸管的额定电流为A I I 120)2~5.1(57.1T T(AV)=⨯=6.比较GTO 与晶闸管的开通和关断，说明其不同之处。

电力电子技术练习及参考解答第一章1．如图1-1所示型号为KP100-3、维持电流I H =4mA 的晶闸管，在以下各电路中使用是否合理？为什么？（不考虑电压、电流安全裕量）答：晶闸管的型号为KP100-3，表明其额定电流I T(A V)=100A 、额定电压U Tn =300V 。

图（a ），由于负载电阻值太大，以致电流I A =100/50=2mA ，小于维持电流I H =4mA ，电路不能工作，所以不合理。

图（b ），由于晶闸管承受的最大反向压电压超过了其额定电压，即u Tm =2202=311V 大于U Tn =300V ，将导致晶闸管被反向击穿，所以不合理。

图（c ），晶闸管未被触发导通时，所承受的最大电压为u Tm =150V ，小于额定电压U Tn =300V .；晶闸管被触发导通后，电流为I T =150/1=150A ，而额定电流有效值为I Tn =1.57 I T(A V)=157A ，可见晶闸管可以正常使用，即如果不考虑电压、电流安全裕量，则是合理的。

2．图1-2中阴影部分表示流过晶闸管的电流波形，设最大值均为I m ,试计算各图中的电流平均值I d 和有效值I 。

解：图（a ） m mm d I I t td I I 477.0)211()(sin 13≈+==⎰πωωπππΩ50k Ω1Ω图1-1（a ） （b ） （c ）I（a ）图1-2II（c ）m m m I I t d t I I 51.08331)()sin (132=-==⎰πωωπππ 图（b ） m m m dI I t td I I 24.0)211(2)(sin 213≈+==⎰πωωπππ m m m I I t d t I I 36.083312)()sin (2132=-==⎰πωωπππ 图（c ） 41)(2120m m d I t d I I ==⎰πωπm m I t d I I 21)(21202==⎰πωπ3．画出图1-3所示电路中负载电阻R d 上的电压波形。

电力电子技术课后习题答案第1章 电力电子器件1. 使晶闸管导通的条件是什么？答：使晶闸管导通的条件是：晶闸管承受正向阳极电压，并在门极施加触发电流（脉冲）。

或：u AK >0且u GK >0。

2. 维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？答：维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持电流。

要使晶闸管由导通变为关断，可利用外加电压和外电路的作用使流过晶闸管的电流降到接近于零的某一数值以下，即降到维持电流以下，便可使导通的晶闸管关断。

3. 图1-43中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为I m π4π4π25π4a)b)c)图1-43图1-43 晶闸管导电波形解：a) I d1=π21⎰ππωω4)(sin t td I m =π2m I (122+)≈0.2717 I m I 1=⎰ππωωπ42)()sin (21t d t I m =2m I π2143+≈0.4767 I m b) I d2 =π1⎰ππωω4)(sin t td I m =πm I (122+)≈0.5434 I m I 2 =⎰ππωωπ42)()sin (1t d t I m =2m I π2123+≈0.898 I m c) I d3=π21⎰2)(πωt d I m =0.25I mI 3 =⎰202)(21πωπt d I m =0.5I m4. 上题中如果不考虑安全裕量,问100A 的晶闸管能送出的平均电流I d1、I d2、I d3各为多少？这时，相应的电流最大值I m1、I m2、I m3各为多少?解：额定电流I T(AV) =100A 的晶闸管，允许的电流有效值I =157A ，由上题计算结果知b) I m2≈6741.0I≈232.90,I d2≈0.5434 I m2≈126.56 c) I m3=2 I = 314,I d3=41I m3=78.55. GTO 和普通晶闸管同为PNPN 结构，为什么GTO 能够自关断，而普通晶闸管不能？答：GTO 和普通晶闸管同为PNPN 结构，由P 1N 1P 2和N 1P 2N 2构成两个晶体管V 1、V 2,分别具有共基极电流增益1α和2α，由普通晶闸管的分析可得，1α+2α=1是器件临界导通的条件。

思考题和习题1.电力电子器件按开关控制性能可分为哪几类？答：按其开关控制性能可分为不控型器件、半控型器件和全控型器件。

2. 晶闸管正常导通的条件是什么？导通后流过晶闸管的电流由什么决定？晶闸管的关断条件是什么？怎样才使导通的晶闸管关断？晶闸管导通与阻断时其两端电压各为多大？ 答：晶闸管正常导通的条件：晶闸管承受正向阳极电压时，并且门极有触发电流的情况下晶闸管才能导通。

导通后流过晶闸管的电流由负载决定。

晶闸管的关断条件是利用外加电压和外电路的作用，使流过晶闸管的电流降到I H （维持电流）以下。

晶闸管导通时电压为管子的压降，答应1V 左右；阻断时其两端电压为电源电压（具体分析电路）。

3. 温度升高时，晶闸管的触发电流、正反向漏电流、维持电流以及正向转折电压和反向击穿电压如何变化？答：温度升高时，晶闸管的触发电流减小、正反向漏电流增大、维持电流下降、正向转折电压和反向击穿电压减小。

4. 晶闸管的额定电流是怎样定义的？在额定情况下有效值和平均值有何关系？如何根据实际电流波形来选择晶闸管的电流额定容量？答：晶闸管的额定电流是指通态平均电流I T(A V) ，国际规定通态平均电流是在环境温度为40℃和规定的冷却条件下，晶闸管稳定结温不超过额定结温时所允许的最大工频正弦半波电流的平均值。

额定状态下的有效值电流与通态平均电流I T(A V)的关系：)(57.1AV T I I = 定义：电流波形系数 d I I =f k ，则晶闸管电流波形系数为dVTT I I=f k 。

对于不同的波形，波形系数也不同。

即电流平均值相同，不同的波形有效值将会不同。

在实际选用时，按照实际波形求出电流的有效值，与晶闸管所允许的最大正弦半波电流（其平均值即通态平均电流I T(A V))所造成的发热效应相等（即有效值相等）的原则来选晶闸管的定额电流，并应留一定的裕量。

5. 试说明晶闸管的擎住电流I L 和维持电流I H 之间的区别，并比较它们的大小。

第一章 电力半导体器件习题与思考题解1-1．晶闸管导通的条件是什么？怎样使晶闸管由导通变为关断？解：晶闸管导通的条件是：阳极承受正向电压，处于阻断状态的晶闸管，只有在门极加正向触发电压，才能使其导通。

门极所加正向触发脉冲的最小宽度，应能使阳极电流达到维持通态所需要的最小阳极电流，即擎住电流ＩＬ以上。

导通后的晶闸管管压降很小。

使导通了的晶闸管关断的条件是：使流过晶闸管的电流减小至某个小的数值－维持电流ＩＨ以下。

其方法有二：１）减小正向阳极电压至某一最小值以下，或加反向阳极电压； ２）增加负载回路中的电阻。

1-2．型号为KP100-3的晶闸管，维持电流I H =4mA ，使用在题1-2图中的电路中是否合理？为什么（不考虑电压、电流裕量）？解：根据机械工业部标准JB1144-75规定，ＫＰ型为普通闸管，KP100-3的晶闸管，其中100是指允许流过晶闸管的额定通态平均电流为100A ，3表示额定电压为300V 。

对于图(a)，假若晶闸管V 被触发开通，由于电源为直流电源，则晶闸管流过的最大电流为()mA IV2105001003=⨯=因为I V < I H ，而I H < I L ，I L 为擎住电流，通常I L =(2~4) I H 。

可见，晶闸管流过的最大电流远小于擎住电流，所以，图(a)不合理。

对于图(b)，电源为交流220V ，当α=0°时，最大输出平均电压 9922045.045.02=⨯=≈U Ud（Ｖ）平均电流9.91099===R U d VAR I (A)波形系数57.1≈=VARVfI I K所以， ＩＶ＝K f 。

ＩＶＡＲ＝1.57×9.9＝15.5(A)而KP100-3允许流过的电流有效值为I VE ＝1.57×100＝157(A)， I L < I V <I VE ，所以，电流指标合理。

但电路中晶闸管Ｖ可能承受的最大正反向峰值电压为31122022≈⨯===U U URm Fm(V)>300(V)所以，图(b)不满足电压指标，不合理。

《电力电子技术》复习参考答案1.1晶闸管的导通条件是什么? 导通后流过晶闸管的电流和负载上的电压由什么决定?答：晶闸管的导通条件是：晶闸管阳极和阳极间施加正向电压，并在门极和阳极间施加正向触发电压和电流（或脉冲）。

导通后流过晶闸管的电流由负载阻抗决定，负载上电压由输入阳极电压U A 决定。

1.2晶闸管的关断条件是什么? 如何实现? 晶闸管处于阻断状态时其两端的电压大小由什么决定?答：晶闸管的关断条件是：要使晶闸管由正向导通状态转变为阻断状态，可采用阳极电压反向使阳极电流I A 减小，I A 下降到维持电流I H 以下时，晶闸管内部建立的正反馈无法进行。

进而实现晶闸管的关断，其两端电压大小由电源电压U A 决定。

1.3温度升高时，晶闸管的触发电流、正反向漏电流、维持电流以及正向转折电压和反向击穿电压如何变化？ 答：温度升高时，晶闸管的触发电流随温度升高而减小，正反向漏电流随温度升高而增大，维持电流I H 会减小，正向转折电压和反向击穿电压随温度升高而减小。

1.4晶闸管的非正常导通方式有哪几种？答：非正常导通方式有：(1) I g =0，阳极电压升高至相当高的数值；(1) 阳极电压上升率du/dt 过高；(3) 结温过高。

1.5请简述晶闸管的关断时间定义。

答：晶闸管从正向阳极电流下降为零到它恢复正向阻断能力所需的这段时间称为关断时间。

即gr rr q t t t +=。

1.11某晶闸管型号规格为KP200-8D ，试问型号规格代表什么意义?解：KP 代表普通型晶闸管，200代表其晶闸管的额定电流为200A ，8代表晶闸管的正反向峰值电压为800V ，D 代表通态平均压降为V U V T 7.06.0<<。

1.12如图题1.12所示，试画出负载R d 上的电压波形(不考虑管子的导通压降)。

图题1.12解：其波形如下图所示：1.15 什么叫GTR的一次击穿?什么叫GTR的二次击穿?答：处于工作状态的GTR，当其集电极反偏电压U CE渐增大电压定额BU CEO时，集电极电流I C急剧增大（雪崩击穿），但此时集电极的电压基本保持不变，这叫一次击穿。
